Составление топографического плана участка местности
Саратовский государственный
технический университет
Контрольная работа
По курсу: Инженерная геодезия
Выполнил: Филипьев
Специальность СТЗС
Шифр: 08
Саратов 2014
Расчетно-графическая работа №1
Задание 1. Вычисление дирекционных углов линий и координатных
точек
Задача 1. Вычислить дирекционные углы линий ВС
и CD, если известны дирекционный угол αАВ линии АВ и измеренные правые по ходу лежащие углы β1 и β2.
Исходный дирекционный угол αАВ берется в соответствии с шифром и
фамилией студента. αАВ = 08 о38,2´
Дирекционные углы вычисляют по правилу: дирекционный
угол последующей стороны равен дирекционному углу предыдущей стороны плюс 180°
и минус горизонтальный угол, справа по ходу лежащий:
α ВС = αАВ + 180° - β1; αCD = αВС + 180° - β2
αВС
= αАВ +180 о
- β1 = 08 о38,2´
+180 о - 189 о59,2´
=358 о39,0´
α СD = αВС +180 о
- β2 = 358 о39,0´
+180 о -168 о
50,8´ = 9 о48,2´
Задача 2. Решить так называемую прямую
геодезическую задачу, т.е. найти координаты хС и уС
точки С, если известны координаты хВ и уB
точки В, длина (горизонтальное проложение) dBС линии ВС и
дирекционный угол αВС этой линии.
Координаты точки В и длина dВС берутся
одинаковыми для всех вариантов:
хВ = - 14,02 м,
yB = +627,98 м,
dВС = 239,14 м.
Дирекционный угол αВС линии ВС следует взять из решения предыдущей
задачи.
Координаты точки С вычисляются по формулам:
С= хВ + ΔxBC; yС = yВ
+ ΔyВС,
где ΔхВС и ΔуВС - приращения
координат, вычисляемые из соотношений: ΔхВС = dВС
cos αВС; ΔуВС = dВС sin
αВС.
ΔХВС = dВС · cosαВС = 239,14 · cos 358 о39,0´
= + 239,07м
ΔYВС = dВС · sinαВС = 239,14 · sin 358 о39,0´ = - 5,63м
XС = X В + Δ ХВС = -14,02 + 239,07 = + 225,05м
YС = YВ + Δ YВС = +627,98 -5,63 = + 622,35м.
Задание 2. Составление
топографического плана участка местности
Содержание работы
По данным полевых измерений составить и вычертить
топографический план участка в масштабе 1: 2000 с высотой сечения рельефа 1 м.
Решить отдельные задачи.
Исходные данные
Шифр АД - 08. Количество букв в фамилии 8.
ПТ 15 - Х = 550,70 + 8×100 =
1350,70 м; У = 1490,60
м.
ПТ 16 - Х = 755,00 м; У = 980,50 м.
величина румба будет равна
arctg = r.
Даны
координаты Х и У пунктов триангуляции ПТ 15 и ПТ 16, разность которых равна: = -595,70 и =
-510,10. Тогда румб опорной линии ПТ 15 - ПТ 16 будет равен: r15-16 =
arctg = 40034,4/ в юго-западной
четверти.
α15-16 = 40034,4/
+ 180000,0/ = 220034,4/.
Таблица 1. Ведомость вычисления координат вершин
Номер станции
|
Углы
|
Дирекционные углы
|
Румбы r
|
Горизонтальные проложения, d м
|
|
измеренные
|
исправленные
|
|
Название четверти
|
угол
|
|
|
0 /
|
0 /
|
0 /
|
|
0 /
|
|
ПТ 15
|
0,2 1620 23,5/
|
1620 23,7/
|
220034,4/
|
сз
|
680 10/
|
305,72
|
ПТ 16
|
|
|
|
|
|
|
|
|
|
2380 10,7/
|
юз
|
580 11/
|
|
I
|
0,2 3090 59,2/
|
3090 59,4/
|
|
|
|
|
|
|
|
1080 11,3/
|
юв
|
710 49/
|
263,02
|
II
|
0,2 500 58,5/
|
500 58,7/
|
|
|
|
|
|
|
|
2370 12,6/
|
юз
|
570 13/
|
238,51
|
III
|
0,2 1610 20,0/
|
1610 20,2/
|
|
|
|
|
|
|
|
2550 52,4/
|
юз
|
750 52/
|
269,80
|
IV
|
0,2 790 02,8/
|
790 03,0/
|
|
|
|
|
|
|
|
3560 49,4/
|
сз
|
30 11/
|
190,08
|
V
|
0,2 1080 17.5/
|
1080 17,7/
|
|
|
|
|
|
|
|
680 31,7/
|
св
|
680 32/
|
239,14
|
I
|
0,2 1400 20,2/
|
1400 20,4/
|
|
|
|
|
|
|
|
1080 11,3/
|
|
|
|
II
|
|
|
|
|
|
|
|
|
|
|
|
|
|
åb изм = 5390 59,0/ åb исп = 5400 00,0/
åd = 1200,55
åb теор = 1800 (n - 2) = 5400
f b факт = -1,0/
f b доп = + 1¢ = 2,2/.
db = - = -
Контроль:
Sdb = f β факт = - 1,0/
Таблица 2. Расчет теодолитного хода
Приращения координат
|
Поправки в приращения
|
Исправленные приращения
координат
|
Координаты
|
Номер станции
|
DXDУdxdуDXDУXУ
|
|
|
|
|
|
|
|
|
-161,20
|
-259,77
|
|
|
-595,70
|
-510,10
|
1350,70
|
+1490,60
|
ПТ 15
|
|
|
|
|
|
|
+755,00
|
+980,50
|
ПТ 16
|
|
|
|
|
-161,20
|
-259,77
|
|
|
|
|
|
|
|
|
|
+593,80
|
720,73
|
I
|
-82,10
|
+249,88
|
-0,05
|
+0,06
|
-82,15
|
+249,94
|
|
|
|
|
|
|
|
|
|
+511,65
|
970,67
|
II
|
-129,17
|
-200,51
|
-0,04
|
+0,05
|
-129,21
|
-200,46
|
|
|
|
|
|
|
|
|
|
+382,44
|
770,21
|
III
|
-65,85
|
-261,64
|
-0,04
|
+0,05
|
-65,89
|
-261,59
|
|
|
|
|
|
|
|
|
|
+316,55
|
508,62
|
IV
|
+189,79
|
-10,53
|
-0,04
|
+0,05
|
+189,75
|
-10,48
|
|
|
|
|
|
|
|
|
|
+506,30
|
498,14
|
V
|
+87,54
|
+222,54
|
-0,04
|
+0,05
|
+87,50
|
+222,49
|
|
|
|
|
|
|
|
|
|
+593,80
|
720,63
|
I
|
S Dx = 0,21 Sdx = -0,21 S Dxисп = 0
S Dу = -0,26 Sdу = + 0,26 S Dуисп = 0
S Dxт = 0 S Dут = 0
fx = 0,21; fy =
-0,26 fs = Ö 0,33
;
I/Т £ I /2000 - допустимая погрешность
Таблица 3. Ведомость увязки превышений
высотно-теодолитного хода и вычисления отметок станций
Номера станций
|
Горизонтальные проложения, d100
|
Превышения
|
Поправки в hср
|
Исправленные превышения hисп
|
Отметки станций H
|
Номера станций
|
|
|
прям. hпр
|
обратн hоб
|
средн. hср
|
|
|
|
|
ПТ 16
|
3,0
|
+5,28
|
-5,35
|
+5,32
|
-0,03
|
+5,29
|
108,11
|
ПТ 16
|
I
|
|
|
|
|
|
|
113,40
|
I
|
|
2,6
|
-4,17
|
+4,13
|
-4,15
|
-0,03
|
-4,18
|
|
|
II
|
|
|
|
|
|
|
109,22
|
II
|
|
2,4
|
-0,30
|
+0,26
|
-0,28
|
-0,02
|
-0,30
|
|
|
III
|
|
|
|
|
|
|
108,92
|
III
|
|
2,7
|
+0,90
|
-0,92
|
+0,91
|
-0,03
|
+0,88
|
|
|
IV
|
|
|
|
|
|
|
109,80
|
IV
|
|
1,9
|
+6,87
|
-6,92
|
+6,90
|
-0,02
|
+6,88
|
|
|
V
|
|
|
|
|
|
|
116,68
|
V
|
|
2,4
|
-3,24
|
+3,28
|
-3,26
|
-0,02
|
-3,28
|
|
|
I
|
|
|
|
|
|
|
113,40
|
I
|
Р = 12, 0 Σhср = +0,12 Σhисп = 0
fh = Σhср - Σhт = Σhср - 0 = + 0,12 - 0 = + 0,12 м.
доп.
fh = . δh 100 = -
Таблица 4. Журнал тахеометрической съемки
№№ точек наблюдения
|
Дальномерные расстояния D
|
Отсчеты
|
Место нуля МО
|
Угол наклона ν 0 /
|
Горизонтальные проложения, d м
|
Превышения, h/м
|
Высота Наведения, l
|
Превышения, м
|
Отметки, H м
|
Примечание
|
|
|
по ГК
|
по ВК
|
|
|
|
|
|
|
|
|
|
|
0 /
|
0 /
|
|
|
|
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
Станция ПТ 16, i = 1,56
|
108,11
|
Оптический Теодолит 2Т 30П
Коэффициент дальномера К = 100 т. 3 на грунт вой дороге
т. 7 и 8 на линии уреза воды т. 10 - 13 на линии уреза воды т.
14 - 17 на линии уреза воды Съемка выполнена 10/9 - 99
|
|
|
|
|
|
|
КП
|
|
|
|
|
|
ПТ 15
|
|
|
|
|
|
|
|
|
|
|
|
I
|
|
|
-10 15/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КЛ
|
|
|
|
|
|
ПТ 15
|
|
|
|
|
|
|
|
|
|
|
|
I
|
|
|
10 16/
|
|
10 15,5
|
305,72
|
6,72
|
3,00
|
+5,28
|
|
|
Станция I, i = 1,58 МО = 0
113,40
|
|
|
|
|
|
|
|
КП
|
|
|
|
|
|
ПТ 16
|
|
|
+00 44,0/
|
|
|
|
|
|
|
|
|
V
|
|
|
-10 08,0/
|
|
|
|
|
|
|
|
|
II
|
|
|
+00 35,5/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КЛ
|
|
|
|
|
|
ПТ 16
|
|
|
-00 44,5/
|
-0,2/
|
-00 44,2/
|
305,72
|
- 3,93
|
3,00
|
- 5,35
|
-
|
|
V
|
|
|
+10 07,0
|
-0,5/
|
+10 07,5/
|
239,14
|
+4,70
|
3,00
|
+3,28
|
-
|
|
II
|
|
00 00/
|
-00 36,5/
|
-0,5/
|
-00 36,0/
|
263,02
|
- 2,75
|
3,00
|
- 4,17
|
-
|
|
1
|
111,2
|
57050/
|
-10 12,0/
|
0
|
-10 12,0/
|
111,2
|
- 2,32
|
l = i
|
- 2,32
|
111,08
|
|
2
|
1400 05/
|
00 11,0/
|
0
|
00 11,0/
|
61,8
|
+ 0,20
|
l = i
|
+ 0,20
|
113,60
|
|
3
|
66,0
|
1810 10/
|
-
|
0
|
-
|
66,0
|
-
|
l = i
|
-
|
-
|
|
4
|
82,1
|
3450 00/
|
00 02,0/
|
0
|
00 02,0/
|
82,1
|
+ 0,05
|
l = i
|
+ 0,05
|
113,45
|
|
Станция II; i = 1,51; МО =
+1/ 109,22
|
|
|
|
|
|
|
|
КП
|
|
|
|
|
|
I
|
|
|
-10 13,0/
|
|
|
|
|
|
|
|
|
III
|
|
|
-00 16,0/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КЛ
|
|
|
|
|
|
I
|
|
00 00/
|
+10 14,0/
|
+0,5/
|
+10 13,5/
|
263.02
|
+5,62
|
3,00
|
+4,13
|
-
|
|
III
|
|
|
+00 18,0/
|
+1,0/
|
+00 17,0/
|
239,21
|
+1,19
|
3,00
|
-0,30
|
-
|
|
5
|
149,6
|
13000/
|
+10 34/
|
+1/
|
+10 33/
|
149,6
|
+4,05
|
l = i
|
+4,05
|
113,27
|
|
6
|
68,0
|
52005/
|
+10 43/
|
+1/
|
+10 42/
|
68,0
|
+2,02
|
l = i
|
+2,02
|
111,24
|
|
7
|
11,8
|
148030/
|
-40 50/
|
+1/
|
-40 51/
|
11,8
|
-1,00
|
l = i
|
-1,00
|
108,22
|
|
8
|
25,2
|
175058/
|
-
|
+1/
|
-
|
25,2
|
-
|
-
|
-
|
-
|
|
9
|
147,8
|
327045/
|
+00 49/
|
+1/
|
+00 48/
|
147,8
|
+2,06
|
l = i
|
+2,06
|
111,28
|
|
Станция III; i = 1,52; МО
= 108,92
|
|
|
|
|
|
|
|
КП
|
|
|
|
|
|
II
|
|
|
-00 24,0/
|
|
|
|
|
|
|
|
|
IV
|
|
|
-00 30,0/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КЛ
|
|
|
|
|
|
II
|
|
00 00/
|
+00 26,0/
|
+1,0/
|
+00 25,0/
|
239,21
|
+1,74
|
3,00
|
+0,26
|
-
|
|
IV
|
|
|
+00 30,5/
|
+0,2/
|
+00 30,3/
|
269,80
|
+2,38
|
3,00
|
+0,90
|
-
|
|
10
|
98,3
|
270 08/
|
+00 02/
|
+1/
|
+00 01/
|
98,3
|
+0,03
|
l = i
|
+0,03
|
108,95
|
|
11
|
24,6
|
500 28/
|
-
|
+1/
|
-
|
24,6
|
-
|
-
|
-
|
-
|
|
12
|
34,4
|
660 48/
|
-
|
+1/
|
-
|
34,4
|
-
|
-
|
-
|
-
|
|
13
|
62,1
|
1820 43/
|
+00 05/
|
+1/
|
+00 04/
|
62,1
|
+0,07
|
l = i
|
+0,07
|
108,99
|
|
Станция IV; i = 1,49; МО =
+ 1/ 109,80
|
|
|
|
|
|
|
|
КП
|
|
|
|
|
|
I
|
-
|
-
|
-00 06,0/
|
|
|
|
|
|
|
|
|
|
-
|
-
|
-20 30,5/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КЛ
|
|
|
|
|
|
III
|
-
|
00 00/
|
+00 09,0/
|
+ 1,5/
|
+00 07,5/
|
269,80
|
+0,59
|
3,00
|
-0,92
|
-
|
|
V
|
-
|
-
|
+20 32,5/
|
+ 1,0/
|
+20 31,5/
|
190,08
|
+8,38
|
3,00
|
+6,87
|
-
|
|
14
|
102,8
|
24041/
|
- 00 21/
|
+ 1/
|
-00 22,0/
|
102,8
|
-0,66
|
l = i
|
-0,66
|
109,14
|
|
15
|
44,1
|
56023/
|
- 00 47/
|
+ 1/
|
-00 48,0/
|
|
-0,62
|
l = i
|
-0,62
|
109,18
|
|
16
|
38,0
|
128000/
|
-
|
-
|
-
|
38,0
|
-
|
-
|
-
|
-
|
|
17
|
25,6
|
143019/
|
-10 19/
|
+ 1/
|
10 20,0/
|
|
-0,60
|
l = i
|
-0,60
|
109,20
|
|
Станция V; i = 1,40; МО =
+ 1/ 116,68
|
|
|
|
|
|
|
|
КП
|
|
|
|
|
|
IV
|
-
|
-
|
+1035,5/
|
|
|
|
|
|
|
|
|
I
|
-
|
-
|
+00 24,5/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КЛ
|
|
|
|
|
|
IV
|
-
|
00 00/
|
-10 33,5/
|
+1/
|
-10 34,5/
|
190,08
|
-5,32
|
3,00
|
-6,92
|
-
|
|
I
|
-
|
-
|
-00 22,5
|
+1/
|
-00 23,5/
|
239,14
|
-1,64
|
3,00
|
-3,24
|
-
|
|
18
|
86,2
|
29031/
|
-20 05/
|
+1/
|
-20 04,1/
|
86,2
|
-3,11
|
l = i
|
-3,11
|
113,57
|
|
19
|
56,2
|
69028/
|
-20 16/
|
+1/
|
-20 15,1/
|
55,6
|
-2,21
|
l = i
|
-2,21
|
114,47
|
|
20
|
48,0
|
165026/
|
-30 23/
|
+1/
|
-30 22,1/
|
47,5
|
-2,82
|
l = i
|
-2,82
|
113,86
|
|
21
|
103,2
|
288007/
|
-00 52/
|
+1/
|
-00 51,1/
|
103,2
|
-1,53
|
3,00
|
-3,13
|
113,55
|
|
22
|
60,3
|
340011/
|
-20 49/
|
+1/
|
-20 48,1/
|
60,1
|
-2,94
|
l = i
|
-2,94
|
113,74
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Решение
задач по топографическому плану
1. Найти отметку точки А, лежащей между соседними горизонталями, и
подписать её на плане возле точки.
НА
= Нм.г. + = 112 +
2. Определить уклон отрезка ВС, проведённого между двумя соседними
горизонталями, и записать найденное значение уклона вдоль отрезка на плане.
о/оо
3. От реечной точки 22 к точке 13 провести кратчайшую ломаную линию
равных уклонов, уклон равен i = 0,02.
Вычислим заложение для этого уклона, если высота рельефа сечения на
плане 1 м:
Расчетно-графическая работа №2
Задание 1. Решение задач по обработке результатов нивелирования
Задача 1. Дана отметка НА точки
А. Вычислить отметку НВ точки В через ее
превышение над точкой А, если по нивелирным рейкам получены отсчеты:
в точке А... а = 1454мм;
в точке В... b = 2878мм.
Построить поясняющий схематический чертеж.
Решение.
Отметка точки А : НА =108,108м.
Превышения между точками
h = a - b = 1454 - 2878 = -1424мм = -1,424м.
Отметка точки В
НВ = НА + h = 108,108 + (-1,424) = 106,684м.
Задача 2. Воспользовавшись исходными данными
предыдущей задачи, вычислить вторично отметку НВ точки В,
но теперь через горизонт прибора. Построить поясняющий схематический
чертеж.
Горизонт инструмента:
ГИ = Н А + а = 108,108 + 1,454 = 109,562м
Отметка точки В
Н В = ГИ - b =
109,562 - 2,878 = 106,684м.
Задание 2. Геометрическое нивелирование трассы дороги
Исходные данные
1. Пикетажный журнал. В пикетажном журнале записан
румб СВ:48°50' (общий для всех студентов) первоначального направления трассы,
указано значение первого (правого) угла поворота трассы Уг.1ПР. = 35045'.
Величину второго (левого) угла поворота каждый студент получает индивидуально:
к 50°20' (для всех) прибавляется столько градусов, сколько букв в фамилии
студента.
Уг. 2лев. = 50°20' + 8° = 58°20'
. Журнал геометрического нивелирования. Записанные в
журнале отсчеты по нивелирным рейкам и вычисляемые по этим отсчетам значения
превышений являются общими для всех студентов.
Отметки реперов: №19 - 108,108, №20 - 108,108 - 2,101
= 106,007, между которыми на местности был проложен нивелирный ход.
. Данные для нанесения на продольный профиль проектной
линии:
на ПК 0 запроектирована насыпь высотой 0,50 м;
на участке от ПК 0 до точки ПК 1 + 80 уклон проектной
линии i1 = - 0,020; на участке от точки ПК 1+80 до
ПК 4 - горизонтальная площадка (i2
= 0,000) и на последнем участке трассы от ПК 4 до ПК 5 уклон i3 = +0,015.
Проектирование по поперечнику не производилось.
Таблица 5. Журнал геометрического нивелирования
Номера станции
|
Номера нивелируемых точек
|
Отчеты по рейке, мм
|
Превышения, мм
|
Горизонт инструмента ГИ, м
|
Отметки Н, м
|
Примечания
|
|
|
задние
|
передние
|
промежут.
|
вычисленные
|
средние
|
|
|
|
|
|
|
|
|
+
|
-
|
+
|
-
|
|
|
|
1
|
Реп. 19
|
6266
|
|
|
|
|
|
+1
|
|
108,108
|
Нивелир Н3. Рейки
раскладные 3-метровые двусторонние
|
|
|
1582
|
|
|
|
0104
|
|
0103
|
|
|
|
|
ПК 0 ПК 0
|
|
6370
|
|
|
0102
|
|
|
|
108,006
|
|
|
|
|
1684
|
|
|
|
|
|
|
|
|
2
|
ПК 0
|
6090
|
|
|
|
|
|
+1
|
|
108,006
|
|
|
|
1406
|
|
|
|
0905
|
|
0905
|
|
|
|
|
ПК 1 ПК 1
|
|
6995
|
|
|
0905
|
|
|
|
107,102
|
|
|
|
|
2311
|
|
|
|
|
|
|
|
|
3
|
ПК 1
|
5773
|
|
|
|
|
|
|
108,191
|
107,102
|
Поперечник разбит на ПК 2
|
|
|
1089
|
|
|
|
|
|
|
|
|
|
|
+44
|
|
|
0307
|
|
|
|
+1
|
|
107,884
|
|
|
ПК 2-П+6
|
|
|
2685
|
|
1410
|
|
1411
|
|
105,506
|
|
|
ПК 2-П+20
|
|
|
0397
|
|
1412
|
|
|
|
107,794
|
|
|
ПК 2-Л+14
|
|
|
1931
|
|
|
|
|
|
106,860
|
|
|
ПК 2-Л+20
|
|
|
0639
|
|
|
|
|
|
107,552
|
|
|
ПК 2
|
|
7183
|
|
|
|
|
|
|
105,692
|
|
|
|
|
2501
|
|
|
|
|
|
|
|
|
Постраничный контроль
|
22206
|
27044
|
|
0
|
4838
|
0
|
2419
|
|
|
|
|
-4838
|
|
|
4838
|
|
|
|
|
|
|
-2419
|
|
|
2419
|
|
2419
|
|
-2,416
|
|
4
|
ПК 2
|
5592
|
|
|
|
|
|
+1
|
|
105,692
|
Плюсовая точка +56
использовалась в качестве связующей
|
|
|
0908
|
|
|
|
1611
|
|
1610
|
|
|
|
|
+56
|
|
7203
|
|
|
1609
|
|
|
|
104,083
|
|
|
|
|
2517
|
|
|
|
|
|
|
|
|
5
|
+56
|
6094
|
|
|
|
|
+1
|
|
105,493
|
104,083
|
|
|
|
1410
|
|
|
0022
|
|
0023
|
|
|
|
|
|
+70
|
|
|
2990
|
0024
|
|
|
|
|
102,503
|
|
|
+91
|
|
|
1030
|
|
|
|
|
|
104,463
|
|
|
ПК 3
|
|
6072
|
|
|
|
|
|
|
104,107
|
|
|
|
|
1386
|
|
|
|
|
|
|
|
|
6
|
ПК 3
|
6792
|
|
|
|
|
+1
|
|
|
104,107
|
|
|
|
2108
|
|
|
0397
|
|
0397
|
|
|
|
|
|
ПК 4
|
|
6395
|
|
0396
|
|
|
|
|
104,505
|
|
|
|
|
1712
|
|
|
|
|
|
|
|
|
7
|
ПК 4
|
7026
|
|
|
|
|
+1
|
|
|
194,505
|
|
|
|
2342
|
|
|
1601
|
|
1601
|
|
|
|
|
|
ПК 5
|
|
5425
|
|
1601
|
|
|
|
|
106,107
|
|
|
|
|
0741
|
|
|
|
|
|
|
|
|
8
|
ПК 5
|
6203
|
|
|
|
|
|
+1
|
|
106,107
|
|
|
|
1517
|
|
|
|
0099
|
|
0101
|
|
|
|
|
Реп. 20
|
|
6302
|
|
|
0102
|
|
|
|
106,007
|
|
|
|
|
0741
|
|
|
|
|
|
|
|
|
Постраничный контроль 39992 39372 4041 3421 2020 1710 fh = Σhср. - Σhт. = 8мм доп. fh = 10мм = 28мм
(n - число
станций)
|
|
|
620
|
|
620
|
310
|
|
|
|
|
310
|
|
310
|
155
|
|
|
|
Общий контроль по ходу
Реп.19 - Реп.20
|
|
|
|
Σhср
= - 2109
|
Σhт
= -2101
|
|
Вычисление красных отметок:
ПК 0 = 108,006 + 0,50 = 108,506м
ПК 1+80 = 108,506 + (-0,02)180 = 104,906м
ПК 4 = 104,906м
ПК 1 = 108,506 + (-0,02)100 = 106,506м
ПК 1+44 = 108,506 + (-0,02)144 =105,626м
ПК 2 = 104,906м
ПК 2 +56 = 104,906м
ПК 2 +70 = 104,906м
ПК 2 + 91 = 104,906м
ПК 3 = 104,906м
ПК 5 = 104,906 + 0,15 ∙100 = 106,406м
Черная отметка ПК1+80:
h = Нпер.
- Нзад. = Н ПК 2 - Н ПК 1+44 = 105,692
- 107,884 = -2,192м
d = 56м, i = --0,039
Н
ПК 1+80(черная) = Н ПК 1+44(черная) + i d = 107,884+(-0,039) 36 = 106,480м
Точки нулевых работ:
1)
Н
= 108,506 + (-0,02) 45,87 = 107,589м
)
Тема 1. Ориентирование на местности
Вопрос. Определение румба по истинному азимуту.

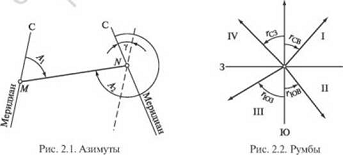

Ответ. Азимутом называется угол между северным направлением меридиана и
направлением данной линии MN.
Азимут измеряется от севера через восток, юг и запад, т.е. по направлению
движения часовой стрелки, и может иметь значения 0... 360°. Азимут А,
измеряемый относительно истинного меридиана, называется истинным.
В геодезии принято различать прямое и обратное направления линии. Если
направление линии MN от точки М к
точке N считать прямым, то NM - обратное направление той же линии.
В соответствии с этим угол А1 - прямой азимут линии MN в точке M, а A2 - обратный азимут этой же линии в
точке N.
Меридианы разных точек не параллельны между собой, гак как они сходятся в
точках полюсов. Отсюда азимут линии в разных ее точках имеет разное значение.
Угол между направлениями двух меридианов называется сближением меридианов и
обозначается у. Зависимость между прямым и обратным азимутами линии MN выражает следующая формула: A2 = А1 + 180° + γ.
Истинные азимуты линий местности определяются путем астрономических
наблюдений или с помощью приборов - гиротеодолитов.
Иногда для ориентирования линии местности пользуются не азимутами, а
румбами.
Румбом называется острый угол между ближайшим (северным С или южным Ю)
направлением меридиана и направлением данной линии.
Румбы обозначают буквой r с
индексами, указывающими четверть, в которой находится румб. Названия четвертей
составлены из соответствующих обозначений стран света. Так, 1 четверть -
северо-восточная (СВ). II - юго-восточная (ЮВ). III - юго-западная (ЮЗ), IV -
северо-западная (СЗ). Соответственно обозначают румбы в четвертях, например: в
первой - rСВ, во второй - rЮВ- Румбы измеряют в градусах
(0...90°).
Тема 2. Рельеф земной поверхности и
его изображение
Вопрос. Составление графика масштаба заложений.
Ответ.
Как правило, при работе с картой или планом угол наклона либо уклон ската
определяют, пользуясь графиками, называемыми масштабами (или шкалами)
заложений.
Для этого с плана раствором циркуля берут заложение между двумя
горизонталями но данному скату, затем по графику находят то место, где
расстояние между кривой и горизонтальной прямой равно этому заложению. Для
найденной таким образом ординаты читают значение v или i по
горизонтальной прямой (на приведенных графиках отмечено звездочками: v = 2,5°; i = 0,05 = 5%).
Тема 3. Измерение длин линий
Вопрос. Принцип измерения дальномерных расстояний (дальномеры с
постоянным углом и переменным базисом).
Ответ. Дальномерами называются геодезические приборы, с помощью которых
расстояние между двумя точками измеряют косвенным способом. Дальномеры
подразделяют на оптические и электронные. Оптические дальномеры делятся на
дальномеры с постоянным параллактическим углом и дальномеры с постоянным
базисом. электронные дальномеры - на электронно-оптические (светодальномеры) и
радиоэлектронные (радиодальномеры).
Простейший оптический дальномер с постоянным углом - нитяной имеется в
зрительных трубах всех геодезических приборов. В поле зрения трубы прибора
видны три горизонтальные нити. Две из них, расположенные симметрично
относительно средней нити, называются дальномерными. Нитяной дальномер применяют
в комплекте с нивелирной рейкой, разделенной на сантиметровые деления. В
приведенном примере между крайними нитями располагаются 21,5 сантиметровых
делений рейки. Расстояние D
между измеряемыми точками на местности 21,5-100 = 21,5 м (100 - коэффициент
дальномера).
На расстоянии до 200 м но нитяному дальномеру «на глаз» можно отсчитать
до 0,5 сантиметрового деления, что соответствует погрешности при определении
расстояния 50 см; на расстоянии до 100 м - до 0,2 сантиметрового деления или
погрешности 20 см.
Нитяным дальномером можно измерить линии длиной до 300 м с погрешностью
до 1:300 от длины.
Тема 4. Угловые измерения
топографический нивелирование румб теодолитный
Вопрос. Теодолитные ходы.
Ответ. Теодолитным ходом называют систему закрепленных в натуре точек,
координаты которых определены из измерения углов β и расстояний D.
Теодолитный ход начинают создавать с осмотра местности - рекогносцировки,
цель которой - определить наиболее благоприятные места для закрепления вершин
теодолитного хода и створов для промеров углов и линий между ними. Как правило,
теодолитные ходы прокладывают между точками государственной геодезической сети,
например II, III. Связь теодолитных ходов с пунктами более высокого класса
называют привязкой.
Если теодолитные ходы не привязаны к государственным геодезическим сетям,
то 20% точек закрепляют железобетонными знаками. Эти знаки, в свою очередь,
привязывают к предметам местности: зарисовывают глазомерно план и измеряют
расстояния не менее чем до трех постоянных предметов местности - углов
капитальных зданий, колодцев, деревьев.
Длины сторон между точками теодолитных ходов колеблются в пределах
20...350 м, а длины ходов зависят от многих факторов. Из них главные: масштабы
топографической съемки и застроенность территории, по которой прокладывают ход.
Например, уменьшение масштаба съемки с 1:500 до 1:1000 позволяет увеличить
длину хода с 0.8 до 1.2 км.
Если производят съемку в масштабе 1:2000. то на застроенной длина хода
допускается до 2 км, а на незастроенной - до 3 км.
После того как выбраны и закреплены вершины сторон теодолитного хода,
производят измерения сторон и горизонтальных углов.
Общепринятая погрешность измерения сторон в теодолитных ходах от 1:1000
до 1:2000. Это означает, что если, например, измерена линия длиной 154 м, то
при заданной предельной относительной погрешности измерения 1:1000 результат
измерения «прямо» может отличаться от результата измерения «обратно» не более
чем на 154 м /1000 = 15.
Измерение горизонтальных углов между точками теодолитного хода (либо
левые, либо правые по ходу продвижения) выполняют теодолитами.
В зависимости от применяемых теодолитов правильность измерений
контролируют по разности углов между полуприемами П и Л.
Для передачи координат на точки теодолитных ходов производят привязку их
к геодезическим пунктам более высокого класса. Привязка состоит в том, что
определяют положение хотя бы одной точки хода относительно точек более высокого
класса: измеряют между ними расстояние и примычный угол. Плановую привязку
называют передачей координат и дирекционных углов с пунктов привязки на точки
ходов.
Тема 5. Геодезические сети
Вопрос. Конструкции знаков закрепления точек на строительной площадке.
Ответ. Для закрепления, а также для удобства использования в процессе
строительства оси выносят на обноску. Обноска представляет собой доску,
закрепленную горизонтально на столбах на высоте 400 - 600 мм от земли.
Применяют также инвентарную металлическую обноску. Оси на деревянной обноске
фиксируют гвоздем, на металлической - специальным передвижным хомутом с
прорезью. Известны два вида обноски: сплошная и створная.
Сплошную обноску устанавливают строго параллельно основным осям,
образующим внешний контур здания, на расстоянии, обеспечивающем неизменность ее
положения в процессе строительства. Сплошная обноска должна быть прямолинейной,
чтобы можно было откладывать по створу проектные расстояния для разбивки
промежуточных осей, и горизонтальной, чтобы откладывать эти расстояния без
введения поправок за наклон. Сплошную обноску применяют довольно редко из-за
громоздкости и сложности ее построения. Кроме того, она мешает нормальной
организации работ на строительной площадке, особенно применению землеройных
машин.

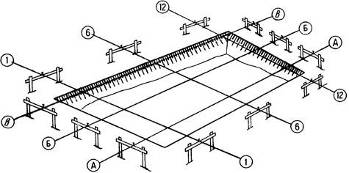

При современной организации строительной площадки более рациональной
является створная обноска. Она устанавливается лишь в местах закрепления осей
на произвольном расстоянии от контура здания.
Помимо обноски, вынесенные в натуру оси закрепляют постоянными и
временными знаками. Постоянными знаками обычно закрепляют главные и основные
оси. Места закрепления осей постоянными знаками выбирают на стройгенплане с
учетом долговременной их сохранности, а также обеспечения беспрепятственного
ведения строительно-монтажных работ. Эти места должны быть удобными для
установки над знаком геодезических приборов и выполнения измерений. Знаки
устанавливают вне зоны земляных работ
Створная обноска для закрепления осей здания в местах,
свободных от складирования строительных материалов, размещения временных
сооружений и т. п.
Выбор конструкции знаков зависит от условий строительной площадки,
наличия строительных материалов, применяемых методов разбивочных работ.
Конструкции постоянных знаков могут быть различными. Наиболее часто для
закрепления осей применяют грунтовые постоянные знаки. В качестве постоянных
грунтовых знаков используют обрезки металлических труб или рельсов, к нижней
части которых приваривают металлические якоря для закрепления в бетонном
монолите. К верхней части знака приваривают квадратную металлическую пластину,
на которой с помощью керна отмечают положение точки закрепления оси. Реперные
трубы или рельсы устанавливают в скважине, пробуренной на глубину не менее 0,5
м ниже глубины промерзания грунта. После установки знака скважину бетонируют.
Грунтовые знаки закрепления осей ограждают деревянной или металлической
обноской. Обноска делается квадратной или треугольной со стороной 1,5-2,0 м. В
качестве постоянных знаков используют также забетонированные деревянные столбы.
Для временных знаков используют деревянные колья, костыли, металлические
штыри и трубки.
В сочетании с грунтовыми знаками для закрепления створов осей широко
применяют цветные откраски на постоянных и временных зданиях или сооружениях.
Откраски представляют собой цветные риски, наносимые яркой несмываемой краской.
Для быстрого восстановления осей на продолжении их створов закрепляют по
два знака с каждой стороны здания. Один из знаков обычно располагают под
обноской.
Высотную разбивочную основу на строительной площадке также закрепляют
постоянными и временными знаками. Условия закрепления реперов и требования,
предъявляемые к их сохранности, удобству использования, те же, что и к знакам
закрепления осей.
Постоянные реперы могут быть как грунтовыми, закладываемыми ниже глубины
промерзания, так и стенными, закрепляемыми в капитальных стенах и цокольных
частях близлежащих зданий.
В условиях массовой застройки, где опорные реперы необходимы только в
период строительства, широко применяют временные реперы различных конструкций.
Используют также откраски на возводимых строительных элементах и временных
сооружениях. Часто строительные реперы совмещают со знаками закрепления
основных разбивочных осей.
Отметки строительных реперов определяют от реперов государственной или
городской нивелирной сети.
