Расчет инсоляции
Министерство
образования и науки Российской Федерации
Белгородский
Государственный Технологический Университет
им.
В.Г.Шухова
Кафедра
архитектурных конструкций
РГЗ
№2
Расчет
инсоляции
Вып.ст.гр. Ар- 41
Михина О.С.
Проверила:
Беляева Л.Ю.
Белгород
2012
Часть первая
Определение продолжительности инсоляции в
помещении с учетом затемняющего влияния архитектурно-конструктивных элементов
фасада
Жилая комната имеет закругленную лоджию.
Ориентация оконного проема по сторонам света задана нанесением направления С-Ю
Последовательность решения:
Вычерчивается план и разрез по оконному проему в
масштабе 1:50 ,фиксируется центр оконного проема точка N
,проводится перпендикуляр к плоскости фасада NF
,определяется азимут ориентации оконного проема (А=125°).
На плане через точку Nпроводим
лучи 1,2,3,4.На пересечении лучей с контуром фиксируем точки L1,L2,L3,L4.
β1 =45°
β3=48°
β4=43

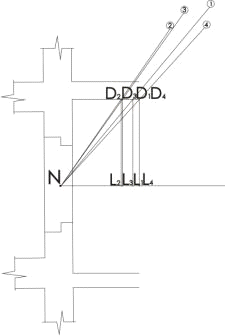

Строится вертикальное сечение в плоскости лучей
1,2,3,4 .На перпендикуляре к фасаду NF
откладываем отрезки NL1,
NL2, NL3
, NL4 ,через эти точки
проводим вертикальные линии, фиксируем их пересечениями с горизонтальным
элементом и обозначаем точки D1,
D2, D3,
D4 .Через эти точки
проводим лучи 1,2,3,4, определяем углы до перпендикуляра.
Осуществляем необходимые построения на солнечной
карте, совмещаем центр окружности N
с центром солнечной карты, с соблюдением данного азимута проводим лучи 1,2,3,4.
Фиксируем точки β1,
β2, β3,
β4 соответственно
углам β1-4. Точки β1-4
соединяются полученными линиями NB1B2B3B4N
ограничиваем область находясь в пределах которой солнце может инсолировать
помещение.
По отрезкам траектории движения солнца
заключенных в предел области NB1B2B3B4N
определяем продолжительность инсоляции, результат вносим в таблицу.
Месяц года
|
Время инсоляции
|
Продолжительность инсоляции
|
|
начало
|
окончание
|
|
Сентябрь-март
|
6:00
|
11:15
|
5:15
|
июнь
|
6:30
|
8:45
|
2:15
|
Вывод: С учетом проведения расчета инсоляции
помещения в период с сентября по март рекомендуется применить солнцезащитные
или светорегулирующие устройства.
Определение продолжительности инсоляции в
помещении в условиях затемнения окружающей застройкой
инсоляция помещение фасад
Требуется определить продолжительность инсоляции
оконного проема N на фасаде
многоэтажного жилого дома ориентируемого по сторонам света согласно заданному
азимуту А =125°. Напротив данного дома разместим 10 и 9 этажные здания с
высотами h1=31м h2=28м.
Последовательность решения:

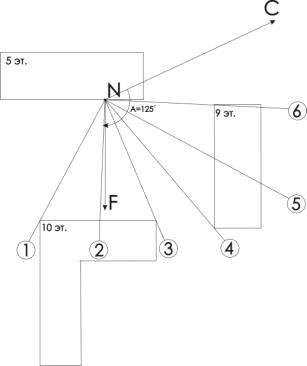

Вычерчивается генеральный план в М 1:500 на
фасаде фиксируется точка N-центр
оконного проема, проводится перпендикуляр NF
к плоскости фасада определяется азимут оконного проема А=125°.
На плане через центр оконного проема N
и углы противостоящих зданий проводятся плоскости-лучи 1,2,3,4,5,6.

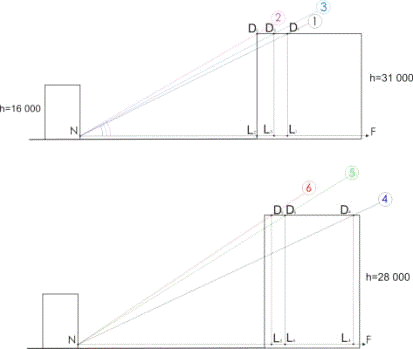

Строится вертикальное сечение к плоскости лучей
1-6 , следует иметь ввидуследующие исследования оконного проема N
принимается на первом этаже расстояние от центра оконного проема N
до отметки грунта обозначим высотой h.
β1=43°
β2=48°
β3=46°
β4=32°
β5=38°
β6=42°
Ситуация генерального плана с лучами 1-6 при
соблюдении заданной ориентации переносится на солнечную карту точка N
совмещается с центром солнечной карты, на лучах 1-6 фиксируются точки B-B
всоответствии с углами β1-6
область солнечной карты NB1-B2N
и NB3-B6N.
Определяем область затемнения от зданий 10-9 этажей, в результате определяем
инсоляцию и заносим результат в таблицу.
Месяц года
|
Время затенения
|
Продолжительность затенения
|
|
начало
|
|
Сентябрь-март
|
С 5:00 С 11:10
|
До 5:30 До 13:00
|
2:30
|
июнь
|
С 5:10 С 10:30
|
До 6:10 До 13:10
|
4:20
|
Вывод: При данном расположении зданий,выбранное
нами окно инсолируется в соответствии с нормами.
