Проект триповерхової багатоквартирної житлової будівлі

Проект триповерхової багатоквартирної житлової будівлі

Зміст

Вихідні данні

Вступ

. Опис функціонального процесу

. Об'ємно-планувальне рішення

. Архітектурно-конструктивне рішення

. Оздоблювальні роботи

. Інженерне обладнання

б. Теплотехнічний розрахунок

. Техніко-економічні показники

Література

Вихідні дані

1.       Місто будівництва - Львів

2.       Фундаменти - стрічкові залізобетонні збірні

.        Зовнішні стіни - цегляні силікатні

.        Внутрішні стіни - цегляні

.        Перекриття - плити кругло пустотні

.        Дах - горищна

.        Відвід води з даху - зовнішній організований

.        Сходи - по металевим косоурам

Вступ

Однією з основних матеріальних умов існування людей є житло. В нашій країні житлова проблема є актуальною, рішення якої залежить від багатьох факторів, найсуттєвіші з яких (при будь-якому соціально-економічному стані суспільства) обумовлені якістю професійної діяльності фахівців.

Основний вид житла в містах і селищах міського типу - багатоповерхові багатоквартирні житлові будівлі. Об'ємно-планувальна структура таких будівель враховує особливості трудової діяльності і побутового уклад) життя міського населення. При цьому важливе постійне поліпшення якості житла, що розглядається всебічно (як поліпшення і покращення пропорцій у плані, удосконалення архітектурних і конструктивних - рішень, підвищення рівня опоряджувальних робіт, забезпечення комфортності внутрішнього середовища тощо).

Поряд з необхідністю поліпшення якості житлових будівель не менш суттєвими є вимоги щодо забезпечення економічності будівництва і експлуатації.

Переліченими вимогами можна задовольнити під час проектування житлових будівель. Зокрема, економічність будівництва і експлуатація доглядається шляхом поліпшення архітектурно-конструктивних та об'емно-планіровачних рішень житлових будівель, що передбачають максимальне застосування збірних виробів, виготовлюваних на домобудівних комбінатах, застосування дрібно штучних стінових матеріалів чи монолітних бетонів (для фундаментів та інших конструктивних елементів).

При експлуатації житлових будівель найважливішим чинником економічності в даний час зниження витрат на опалення в зимовий період, що вимагає значного поліпшення теплозахисних властивостей зовнішніх огороджувальних конструкцій (стін, нижніх та горищних перекриттів і ін.)

Розроблений проект багатоквартирної будівлі окрім відзначеного ґрунтується на сучасній методології проектування будівель і споруд як індустріалізованих будівельних систем, зокрема, у відношенні до модульної координації, уніфікації і типізації, застосуванні стандартних виробів тощо.

житловий будівля архітектурний фундамент

1.       Опис функціонального процесу

Основне завдання проектування житла - створення найбільш сприятливого середовища мешкання, що відповідає функціональним, фізіологічним і естетичним потребам людей сучасного суспільства.

Функціональні потреби забезпечують шляхом створення найбільш зручних умов для усіх видів життєдіяльності у житлі: відпочинку, виховання дітей, ведення домашнього господарства, спілкування, особистих занять та інше. В об’ємно планувальному відношенні це реалізується необхідним складом приміщень у квартирі, їхнім зручним взаємним розташуванням, раціональними пропорціями приміщень, достатніми розмірами в плані і за висотою, забезпеченням нормативної інсталяції та природного освітлення, можливістю наскрізного провітрювання приміщень.

У технічному відношенні функціональні вимоги задовольняються відповідним комплексом властивостей і устаткування житлової будівлі: міцністю, жорсткістю і стійкістю будівлі, її проектною довговічністю, забезпечення санітарно-технічним інженерним устаткуванням (гарячим і холодним водопостачанням, енергопостачанням, електропостачанням, газопроводам та ін.), а також екологічною, пожежною і іншою небезпекою.

Фізіологічні потреби людей знаходять задоволення в санітарно-гігієнічних параметрах фізичного стану повітряного середовища - температурі, вологості, чистоті, швидкості переміщення повітря, а також у природному освітленні, ізоляції від зовнішніх шумів та інше.

Естетичні потреби задовольняються високою якістю архітектурно-художніх рішень внутрішніх просторів приміщень квартир (інтер'єрів), зовнішньою архітектурою будинків (екстер'єрів).

2. Об'ємно-планувальне рішення

Об'ємно-планувальні параметри багатоквартирної житлової будівлі та відповідні їм розміри будівельних конструкцій визначаються положеннями модульної координації розмірів у будівництві (МКРБ). Згідно з ними як основний модуль прийнятий розмір М=100 мм, укрупненими модульними розмірами 60 м_, 90м (крок між поперечними стінами) і 48м, 66м (проліт між повздовжніми стінами), тобто прийнятий укрупнений модуль 3 м.

Запроектована житлова будівля - триповерхова, двосекційна, що складається з лівої і правої торцевих секцій.

Секція житлової будівлі - об'ємно-планувальний елемент, що характеризується угрупуванням квартир навколо загального сходового вузла. Планування квартир у типовій секції на всіх поверхах однакове з розташуванням кухонь і санітарно - технічних приміщень одна під іншою з утворенням загальних стояків інженерних мереж.

Загальні розміри житлової будівлі в плані (в осях) 11400х30000мм кожна.

Торцева секція 1-2-3-4 двоквартирна. До складу квартири згідно з нормами проектування входять житлові кімнати і допоміжні приміщення: приймальня, кухня, вбиральня, ванна, внутрішній квартирний коридор, балкон (для використання останнього нема несприятливих умов згідно з нормами проектування і в відповідності з кліматичними умовами місця будування).

Висота поверху секції 2,8 м, висота усіх приміщень однакова і не менше 2,6 м від підлоги до стелі. Площа загальної кімнати в квартирах: 2-кімнатної 19,4м², 4-кімнатної 17,9м²; площі кухонь: в 2-кімнатній 9,18м², 4-кімнатній 8,1м²; площа квартир: 2-кімнатної 54,74м² (тип Б- зі збільшиною нормою площі), 4-кімнатної 80,08м² (тип Б).

Таким чином, площі житлових кімнат і кухонь в квартирах відповідають чинним нормам, тобто не менше 8 м² .

У обох квартирах мається роздільний санітарно-технічний вузол. Двері туалету і ванної відкриваються назовні. Ширина підсобних приміщень квартир прийнята не менше: прихожої 1,4м, внутрішніх квартирних коридорів - 0,85, туалету - 0.8 м.

Розміри роздільних ванних кімнат 1,73 х 1,5 м і вбиралень 0,8х1,5 м для квартир відповідає нормам.

Розташування вікон і дверей у кожній кварті, сприяє зручному розміщенню меблів і достатній природній освітленості. Ширина простінків між світловими прорізами і поперечною стіною чи перегородкою не перевищує_1,4м.

. Архітектурно-конструктивне рішення

До конструктивного рішення відноситься опис фундаментів, стін, перекриття, водовідведення з даху, сходів, перегородок та вікон і дверей.

Фундаменти - підземна частина будинку, призначена для передачі всіх навантажень від будинку на ґрунти основ. У запроектованій будівлі фундаменти прийняті стрічковими залізобетонними збірними завширшки 600 мм, мають подушку завширшки 1000 мм. Глибина закладання фундаменту прийнята 0,8м умовно рівню глибині промерзання фунтів і не визначається конструктивно висотою підвалу.

Стіни. Зовнішні стіни обгороджують внутрішній простір будівлі від несприятливих атмосферних впливів. У запроектованій будівлі несучими є повздовжні і поперечні стіни. Стіни з силікатної цегли завтовшки 600 мм.

Внутрішні стіни розділяють внутрішній простір будівлі на приміщення. У запроектованій будівлі внутрішні стіни виконані з силікатної цегли завтовшки у 1,5 цеглини, тобто мають товщину 380 мм, У місцях примикання до внутрішніх стін кухонь і санвузлів вони мають вентиляційні канали з розмірами розрізу 140 х 140 мм.

Перекриття - несучі конструкції, що розділяють внутрішній простір будівлі на поверхи, забезпечують стійкість і підвищують жорсткість її кістяка. Міжповерхові перекриття несуть корисне навантаження і захищають від шуму (повітряного й ударного по матеріям); нижні і горищні перекриття захищають приміщення від перегріву в літній період у зв'язку з чим вони мають шар утеплювача.

Усі перекриття запроектовані збірними залізобетонними плитами. Залізобетоні балки приймають таврового перерізу від 2,4 до 6,4 м. Завдовжки 610, 630 мм, завширшки 110 мм. Обпирання балок на стіни приймають 200 мм.

Дах - конструкція, що захищає будівлю від зовнішніх навантажень та впливів зверху.

Запроектований скатний горищний дах. Ухил приймається з розрахунку - виду кровельного матеріалу та кліматичного району будівництва. Водовідведення запроектоване зовнішнє організоване.

Сходи в житловій будівлі є вертикальними комунікаціями, що служать основними засобами евакуації людей при пожежі та Інших екстремальних ситуаціях.

Сходи в запроектованій будівлі розташовані в окремих приміщеннях - сходових клітках з неспаленими стінами, мають ухил І:2; висота при східця і ширина проступу прийняті в співвідношенні 15:30 см: кількість східців - 9. Сходи прийняті з дрібнорозмірних елементів - сходових маршів ШЛ - 1 завширшки 1050 мм і сходових площадок ЛП - 1. Між сходовими маршами передбачений зазор 300 мм для пропуску пожежного рукава. Міжповерхові й поверхові площадки мають один тип елементу ЛП-1. Сходи мають огородження висотою 80 см. Сходова клітка відповідно до норм проектування має природне освітлення через вікна у зовнішніх стінах.

Для виходу на дах ( пожежних, ремонтників та ін.) є сходи - драбина установлена на верхній поверховий площадці під люком розмірами 60х 80 см; дерев'яна ляда люку оббита оцинкованою листовою сталлю для підвищення її межі вогнестійкості згідно з протипожежними-вимогами.

Перегородка - елементи, що обгороджують; служать для поділу простору поверхів на окремі приміщення.

У житловій будівлі є два типи перегородок: міжкімнатні й міжквартирні; останні мають більш високій рівень звукоізоляції.

Перегородки в житлових приміщеннях прийняті великопанельні гіпсобетонні, а в санвузлах - зі шлакобетонних великорозмірних каменів, які є волостійкими.

Вікна і двері - дерев'яні стандартні. Вікна марки ОБ. В загальній кімнаті завширшки 2120 мм, у спальні - 1820мм. Вікна на кухні мають ширину 1250 мм.

Двері вхідні в будівлю одинарні, у квартирах однопілкові. Вхідні вузли житлової будівлі мають тамбури для збереження тепла при відкриванні дверей в зимовий період. Перед вхідним вузлом передбачена вхідна площадка.

. Оздоблювальні роботи

Стіни в середині приміщення поштукатурені, шпаклівкою доведені до рівного стану, потім на них наклеєні шпалери під фарбу.

На кухні стіни обложені керамічною плиткою, у санвузлі також викладена плитка, яка укладена по міцній стяжці на бітумному прошарку, між плитками шпаклюють.

Підлога в запроектованій будівлі в жилих кімнатах та коридорі покрита лінолеумом. Спочатку на плиту перекриття вкладається шар легкого бетону, завтовшки 49 мм, потім цементно-піщаний розчин 10 мм, , та останній шар - це лінолеум. На кухні передбачена підлога з керамічної плитки. В ванні також керамічна плитка. Між підлогою та стіною в усіх кімнатах кладеться плінтус. Обов'язковий елемент конструкції підлоги по перекриттю є звукоізоляційний та теплоізоляційний шари.

Покриття стелі передбачено на кухні та в коридорі - підвісні з пінопластових плиток, а в ванній кімнаті - підвісний дзеркальний.

Двері та вікна дерев'яні. На кухні зі скляними вставками.

. Інженерне обладнання

У розташованій триповерховій будівлі інженерним обладнанням є газопостачання теплопостачання, вентиляція, водопостачання, кабелі електричного струму та телефонного зв'язку, каналізація.

Для підтримання в середині приміщення температури повітря +18 ⁰С, а в кутових кімнатах +20 С (за санітарно-гігієнічними нормами) у запроектованій будівлі встановлені конвектори "Комфорт-20". Джерелом тепла для будинку є центральний тепловий пункт. Радіатори встановлені в усіх жилих кімнатах та на кухні; в санітарно-гігієнічних вузлах встановлені рушнико-сушка. Температура на поверхні опалювальних приладів складає +95°С.

Водопостачання також централізоване. Водопровід розташований від фундаменту будинку на 5м. Передбачено гаряче водопостачання для миття посуду та гігієнічних потреб. Температура гарячої воли біля водорозбірних кранів складає +50 - +55°С.

Відведення відбувається за рахунок каналізації.

На кухні та санітарних вузлах для підтримання в приміщеннях повітря заданої чистоти встановлені вентиляційні решітки, канали та збірний колектор. Природна вентиляція відбувається за рахунок хвірток.

Для зв'язку з оточуючим середовищем передбачені телефоні та телевізійні кабелі. Існує кабельне телебачення. В кожному приміщенні встановлені вимикачі світла та розетки євро стандарт. Напруга світла відповідає санітарно-гігієнічним умовам - 220 В.

. Теплотехнічний розрахунок

Опір теплопередачі R₀ зовнішніх стін огороджуючих конструкцій жилих і громадських будівель повинно бути не менше нормованого опору теплопередачі визначаємого по СНиП, R₀=2,2.

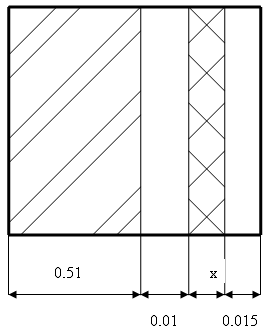

- силікатна цегла;

- повітряний прошарок;

- утеплювач;

- штукатурка, цеменгтно-піщаний розчин.

δ₁=0,51м λ₁=0,87 S₁=10,9

δ₂=0,01м λ₂=0,13 S₂=1

δ₃=х м λ₃=0,06 S₃=0,99

δ₄=0,015м λ₄=0,93 S₄=11,09

де α_в - коефіцієнт тепловіддачі стіни в середині;

α_н - коефіцієнт тепловіддачі зовні стіни.

Х=0,89×0,06=0,053

δ=0,51+0,01+0,015+0,053=0,6

>7

. Техніко-економічні показники

Економічну оцінку житлової будівлі визначаю на підставі нормативних показників прийнятого у проекті рішення. Такими показниками є: поверховість, площа забудови, площа житлової будівлі (що складається з площ приміщень, площ квартир, загальних площ квартир, площ поверхів).

Поверховість. При визначеній поверховості надземної частини будівлі у число поверхів включають усі надземні поверхи в тому числі технічний, мансардний і цокольний, якщо верх перекриття останнього знаходиться вище середньої планувальної відмітки землі не менше ніж 2 м. Технічний поверх, розташований над верхнім поверхом, при визначені поверховості будівлі не враховується. Запроектована будівля згідно з цими правилами має 3 поверхи.

Площа забудови F_заб будівля визначається як площа горизонтального розрізу по зовнішньому обводу будівлі на рівні цоколя, _заб =30800×12200=375760000м²;

Площу поверху F_{пов.ж.б.} житлової будівлі слід визначити виміром у межах внутрішніх поверхонь зовнішніх стін включивши площу сходових кліток: F_пов.жб.=29600×11000=325600000 мм².

Площа житлової будівлі F_ж.б. визначається як сума поверхів будівлі:F_ж.б.=325600000×3=976800000 мм².

Площу квартир F_кв слід визначити як суму площ житлових кімнат і підсобних приміщень без врахування лоджій та тамбурів:_кв=(9,18+14,6+4,3+3,51+2,55+1,2+19,4+17,6+8,1+10,5+2,55+1,2+8,7+17,9+17,6+13,53)×2=268,84 м²

Загальна площа квартир F_{заг.ж.кв.} визначається як сума площ їх приміщень, а також тамбурів:_{заг.ж.кв.}=268,84+28=296,84 м².

_р - робоча площа;_n - корисна площа.

^Q_буд.- об'єм будівлі.

^S_нк. - площа поверхні огороджуючої конструкції (по осям)

Література

1.Методичні рекомендації, індивідуальні завдання та приклад виконання курсової роботи з дисципліни "Архітектура будівель і споруд".

2.Ф.А. Благовещенский, Е.Ф. Букина, «Архитектурные конструкции». М.: - « Высшая школа» 1985 г.

. СНиП23-01-99. Строительная климатология. - М.: Гострой Россия, 2000-58с.

4.Снип П-3-79**. Строительные нормы и правила. - М.: Гострой, 1986-31с.
