Технические характеристики и конструктивные особенности эксплуатируемых транспортных средств категории В

Содержание

Введение

1. Особенности конструкции автомобилей ВАЗ-2112

2. Описание конструкции

3. Технические характеристики ВАЗ 2112

4. Конструкция и устройство двигателя

5. Система питания двигателя ВАЗ-2112

6. Система управления двигателем ВАЗ-2112

7. Сцепление

8. Коробка передач

9. Привод управления коробкой передач

10. Приводы передних колес

11. Передняя подвеска

12. Задняя подвеска

13. Детали задней подвески

14. Рулевое управление

15. Детали рулевого управления

16. Тормозная система

Заключение

Список используемой литературы

Введение

ВАЗ-2112 - динамичный, комфортабельный автомобиль, характеризующийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем комплектации.

С 1999 года началось производство модели ВАЗ-2112 с укороченным до 4170 мм пятидверным кузовом хэтчбек (объем багажника 400 л), за счет чего у нее более четкие реакции на поворот рулевого колеса. У "двенадцатой" свой, более спортивный характер управляемости, однако эта машина по комфорту здорово отличается в лучшую сторону от "девятки" с аналогичным типом кузова. С 2000 года выпускается более дешевая модификация ВАЗ-21122.

Автомобиль сочетает в себе все конструктивные особенности и "начинку" ВАЗ 2110, и заднее сиденье универсала 2111. Сохраняя все положительные качества автомобиля ЛАДА 110, этот автомобиль обладает дополнительными преимуществами: при небольшой длине кузова возможно увеличение маленького багажного отделения в большое при складывании заднего сиденья. Спинка заднего сиденья разделена на 2 части, которые могут складываться независимо друг от друга, благодаря этому сохраняется удобство "универсала" при перевозке малогабаритных грузов.

Набор стандартного оборудования включает в себя люк в крыше, электростеклоподъемники, иммобилайзер, центральный замок, электропривод замка крышки багажника, электрообогрев передних сидений, салон "Люкс" (так АвтоВАЗ называет обычный "десяточный" велюровый салон) и другие важные мелочи. Дополнительно по вашему желанию может быть установлен гидроусилитель рулевого управления, антиблокировочная система тормозов.

Передняя и задняя подвески в сочетании с легким реечным рулевым механизмом и вентилируемыми передними тормозами размерностью 14 дюймов, обеспечивают приятное управление и точность выполнения ваших команд. На всех автомобилях устанавливается регулируемая по углу наклона рулевая колонка.

Системы автомобиля спроектированы таким образом, что обеспечивают надежную эксплуатацию без проблем при температурах от -40 до +45 С. В этом автомобиле вы не останетесь беззащитным перед стихией в любой обитаемой точке земного шара. В самые лютые морозы эффективный отопитель обеспечивает температуру в салоне 20 С. Светотехника эффективна и темной ночью и в сильный туман.

На этом автомобиле применяется двигатель с электронноуправляемым многоточечным впрыском ( на каждый цилиндр своя форсунка) и электронной системой зажигания. Двигатель рабочим объемом 1,5л с 16 клапанами, двухвальной головкой цилиндров, обеспечивающий повышенные показатели по мощности (69 кВт) и крутящему моменту (130Нм), позволяющими иметь автомобилю улучшенные динамические качества 16-клапанный 94-сильный двигатель позволяет разогнаться до скорости 185 км/ч. В немалой степени этому способствует и низкий аэродинамический коэффициент Сх=0,3.

Выпускаются следующие модификации: ВАЗ-21120 с 16-клапанным двигателем с распределенным впрыском топлива с 14-ти дюймовыми шинами и версия ВАЗ-21122 с 8-клапанным двигателем с распределенным впрыском топлива с 13-ти дюймовыми шинами. Оба двигателя имеют рабочий объем 1,5 л. Так же существует версия ВАЗ-2112i (инжектор).

Существуют следующие варианты исполнения автомобилей: ВАЗ-21120 - 01 "норма" и 02- "люкс", ВАЗ-21122 - 00 "стандарт", 01-"норма" и 02-"люкс".

В октябре 2003 года на площадках одного из партнеров ОАО АВТОВАЗ компании "Автокомплект" началось штучное производство автомобиля ВАЗ-21123. ВАЗ-211223 - трехдверный хэтчбек семейства ВАЗ-2110 ("купе" ). Реализацией этой машины занимается пока единственная в Тольятти фирма "Бет-та". В течение этого года уже было собрано несколько таких машин - для выставок и испытаний. С октября началось штучное производство товарных машин.

Новинка собирается фактически вручную на базе привычной "двенадцатой" модификации, а ее базовая комплектация также повторяет модель ВАЗ-2112. От стандартного хэтчбека трехдверное купе отличается главным образом наличием всего трех дверей вместо пяти. Однако этот фактор повлек за собой значительные изменения в характере машины. Например, внешность автомобиля стала гораздо более спортивной и стремительной, чего явно недоставало другим моделям "десятого" семейства, особенно седану. Без сомнения, добавляет элегантности и задний спойлер, который отличается от того, что ставят на "ВАЗ-2112". Появились также новые наружные зеркала заднего вида.

Двери стали шире на двести миллиметров. Это по достоинству оценили "солидные" люди, которые с трудом втискиваются в стандартную "десятку" или "двенадцатую". Для прохода на заднее сиденье спинки откидываются так же, как в 2108. И пусть дверной проем "сто двадцать третьей" чуть уже "восьмерочного", - задние пассажиры этого не почувствуют благодаря практически вертикальной средней стойке. (У ВАЗ-2108 она наклонена вперед - стилевое решение - что при входе на заднее сиденье доставляет некоторое неудобство.) Потяжелевшие двери имеют прочные, литые новые петели, которые потом устанавливались на всех автомобилях "десятого" семейства.

Технический эффект упразднения двух дверей - более жесткий кузов. Конечно, плавностью хода пришлось немного пожертвовать - кузов перестал "играть", смягчая толчки, зато заметно улучшилась управляемость. Этому же способствует и более жёсткая подвеска.

Подвеска заметно жестче стандартной, но для настоящей, боевой машины все еще мягкая. Впрочем, купе создавали пусть для энергичной, но все же нормальной эксплуатации, а не для ралли. Рулевое управление "упругое", строгое, четкое, напоминающее "восьмерку". Во всяком случае, разница с "двенадцатой" очень заметна.

Самая простая комплектация "стандарт" с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые, как правило, используют лишь одно-два места (заднее сиденье, тем не менее, присутствует "на всякий случай"). Только определение "дешевая" не про эту модель - машина хоть и простенькая с технической точки зрения, но мелкосерийный эксклюзив всегда дороже массового продукта. Зато в зависимости от характера и состоятельности клиента машину оснастят всем, чего душа пожелает. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений - стандартные "десятые", оригинальные ковшового типа и даже фирменные "Рекаро", кондиционер, гидроусилитель рулевого управления. А чуть позже появится версия "спорт" - с мотором увеличенного объема и шинами 195/55R15.

1. Особенности конструкции автомобилей ВАЗ-2112

Автомобили ВАЗ-2111, -2112 отличаются от ВАЗ-2110 задней частью кузова. К съемным деталям кузова, кроме дверей, капота, передних крыльев и бамперов, относится дверь задка. Заднее сиденье - со складывающимися в соотношении 1:2 подушкой и спинкой (справа - одноместное сиденье, слева - двухместное), что позволяет увеличить вместимость багажного отделения.

Изменения в электрооборудовании автомобилей ВАЗ-2111 и -2112 по сравнению с базовым ВАЗ-2110 также коснулись только задней части кузова. На ВАЗ-2111 лампы противотуманного света, заднего хода и фонари подсветки номерного знака расположены на двери задка, а в ее верхней части в декоративной пластиковой накладке вмонтирован дополнительный стоп-сигнал. Он представляет собой блок светодиодов увеличенной яркости. Светодиоды долговечнее обычных ламп накаливания и потребляют значительно меньший ток. Кроме того, при выходе из строя части светодиодов остальные продолжают работать. На ВАЗ-2112 фонари освещения номерного знака расположены в бампере, а дополнительный стоп-сигнал - в декоративной решетке.

На двери задка устанавливаются очиститель и омыватель стекла и - на части автомобилей - электропривод замка двери задка. Его устройство и работа аналогичны электроприводу замка багажника автомобиля ВАЗ-2110

2. Описание конструкции

Кузов - цельнометаллический, сварной, несущей конструкции. Большая часть кузовных панелей для улучшения их противокоррозионных свойств оцинкована. Электроцинк с внутренней стороны нанесен на переднюю и среднюю панели пола, боковину кузова, усилитель ветровой стойки, внешние панели крышки багажника и дверей, передние и задние крылья и ряд других деталей (всего более 30 позиций). Арки задних колес оцинкованы снаружи. С двух сторон электроцинком покрыты задняя панель, поперечины и соединители пола, внутренняя панель крышки багажника и капота, усилитель крышки багажника и ряд других деталей. Горячим цинкованием (с двух сторон) обработаны брызговик двигателя, рамка радиатора, площадка АБ, крышка лючка бензобака, надставки и соединители арок задних колес и ряд других деталей (около 10 позиций). Толщина основных панелей кузова - 0,8 мм. Элементы кузова соединены между собой контактной сваркой, а в труднодоступных местах - электросваркой полуавтоматом в среде инертного газа. Стыки панелей и сварные швы герметизированы мастикой. После сварки панелей кузов фосфатируют, наносят электрофорезный и вторичный грунты и окрашивают. Скрытые полости кузова на заводе обрабатывают консервантом "Оремин".

Все стекла - гнутые, полированные, безопасного типа. Ветровое стекло - трехслойное, стекла дверей и заднее стекло - закаленные. Заднее стекло - с элементом обогрева. Ветровое, заднее и боковые стекла вклеены в проемы кузова и являются частью его силовой схемы. Стекла дверей - опускные.

Спереди и сзади установлены энергопоглощающие бамперы. Съемные детали кузова: двери 8, 12, 22, 27, крышка багажника 17, капот 7, передние крылья 4 и 30, бамперы 20 и 36.

Передние сиденья - раздельные, с регулировкой перемещения в продольном направлении и наклона спинок. Подголовники - съемные, регулируемые по высоте. Заднее сиденье - с цельной складывающейся подушкой. Спинка разделена откидным подлокотником на две части. За подлокотником расположен люк с крышкой. Откинув подлокотник и крышку, можно перевозить в багажнике длинномерные предметы, частично разместив их в салоне. Передние и задние боковые места оборудованы ремнями безопасности с инерционными катушками, среднее - только поясным ремнем.

В вариантном исполнении автомобиль может быть оборудован очистителями и омывателями фар, дополнительным сигналом торможения, обтекателями порогов, климатической установкой, электроблокировкой замков дверей, электростеклоподъемниками, электроприводом замка багажника, электроподогреваемыми передними сиденьями, панелью приборов "Люкс", бортовым компьютером, зеркалами с электроприводом и электрообогревом.

автомобиль двигатель сцепление тормозной

3. Технические характеристики ВАЗ 2112

Модель		ВАЗ 2112
Тип кузова		хетчбэк
Количество мест		5
Количество дверей		5
Объем багажника, дм3		400
Размеры автомобиля мм:
- длина		4170
- ширина		1680
- высота		1435
Масса собственная, кг		1010
Полезная нагрузка, кг		475
База, мм		2492
Колея передних колес, мм		1400
Колея задних колес, мм		1370
Дорожный просвет мм		165
Дорожный просвет до низшей точки системы выпуска, (мм)		140
Особенности устройства:
Двигатель	2112	2110	2111
Шины		13" или 14"
Ведущие колеса		передние
Рулевое управление		реечное
Подвеска передняя		Мак-ферсон
Подвеска задняя		продольно-рычажная
Число ступеней коробки передач		5
Передаточные числа коробки передач:
I передача		3,636
II передача		1,95
III передача		1,357
IV передача		0,941
V передача		0,784
Задний ход		3,5
Тормоза передние		дисковые
Тормоза задние		барабанные
Привод стояночного тормоза		тросовый
Привод сцепления		тросовый
Динамические и эксплуатационные характеристики:
Скорость максимальная с полной нагрузкой, км/ч		185
Время разгона до 100 км/ч с полной нагрузкой, с		12,5
Радиус поворота наименьший, м		5,2
Угол максимального подъема		34°
Тормозной путь с 80 км/ч, м		38
Расход топлива на 100 км, л		5
Расход топлива при 120 км/ч, литров на 100 км		6,3
Расход топлива при городском цикле, л		8,8
Емкость топливного бака, л		43
Масса буксируемого прицепа с тормозами, кг		800
Масса буксируемого прицепа без тормозов, кг		400
Cx -коэффициент аэродинамического сопротивления		0,3
Уровень шума в салоне на 100 км/ч, дБ		не более 72



4. Конструкция и устройство двигателя

Бензиновый, четырехтактный, четырехцилиндровый, рядный, с поперечным расположением, шестнадцатиклапанный, с двумя распределительными валами. Порядок работы цилиндров: 1-3-4-2, отсчет - от шкива коленчатого вала. Система питания - фазированный распределенный впрыск. Управление двигателем - контроллер (Bosch, "Январь" или GM). Большинство двигателей оснащается нейтрализатором отработавших газов.

Справа на двигателе (по ходу автомобиля) расположены: приводы распределительных валов и насоса охлаждающей жидкости (зубчатым ремнем) и генератора (поликлиновым ремнем). Слева расположены: термостат, датчики температуры охлаждающей жидкости, датчик давления масла, стартер (на картере сцепления). Спереди: впускной коллектор, топливная рампа с форсунками, датчик детонации, масляный щуп, шланг вентиляции картера, генератор (внизу справа), датчик фаз (вверху справа). Сзади: выпускной коллектор, масляный фильтр, датчик положения коленчатого вала (внизу справа). Сверху (под пластиковой крышкой) расположены ресивер, свечи (в направляющих трубах, уплотненных резиновыми кольцами) и высоковольтные провода.

Блок цилиндров отлит из чугуна и имеет индекс "21083" - как и у двигателей 2110 и 2111, однако они невзаимозаменяемы: отверстия под винты головки цилиндров имеют резьбу М10х1,25 (в отличие от М12х1,25 для блоков двигателей 2110 и 2111) и меньшую глубину. Другое отличие связано с более напряженным тепловым режимом двигателя 2112 по сравнению с двигателями 2110 и 2111. Для охлаждения поршней во время работы двигателя их днища омываются снизу маслом через специальные форсунки, запрессованные во вторую, третью, четвертую и пятую опоры коренных подшипников.

Цилиндры расточены непосредственно в блоке. Номинальный диаметр 82 мм при ремонте может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется на нижней плоскости блока латинскими буквами в соответствии с диаметром цилиндра в мм: А - 82,00-82,01, В - 82,01-82,02, С - 82,02-82,03, D - 82,03-82,04, Е - 82,04-82,05. Максимально допустимый износ цилиндра составляет 0,15 мм на диаметр.

В нижней части блока цилиндров имеется пять опор коренных подшипников со съемными крышками, которые крепятся к блоку специальными болтами. Крышки невзаимозаменяемы (отверстия под подшипники обрабатываются в сборе с крышками) и маркированы для отличия рисками на наружной поверхности (см. рисунок в разделе Разборка и сборка двигателя). В средней опоре имеются гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала. Спереди (со стороны шкива коленчатого вала) ставится сталеалюминиевое полукольцо, сзади - металлокерамическое. Кольца изготовляются с номинальной и увеличенной на 0,127 мм толщиной. При превышении осевого зазора коленчатого вала 0,35 мм меняются одно или оба полукольца (номинальный зазор - 0,06-0,26 мм). Вкладыши коренных и шатунных подшипников - тонкостенные сталеалюминиевые. Верхние коренные вкладыши первой, второй, четвертой и пятой опор, устанавливаемые в блоке цилиндров, снабжены канавкой на внутренней поверхности. У нижних коренных вкладышей, верхнего вкладыша третьей опоры и шатунных вкладышей канавки отсутствуют. Ремонтные вкладыши выпускаются под шейки коленчатого вала, уменьшенные на 0,25, 0,50, 0,75 и 1,00 мм.

Коленчатый вал изготовлен из высокопрочного чугуна. Он имеет пять коренных и четыре шатунных шейки и снабжен восемью противовесами, отлитыми заодно с валом. Коленчатый вал двигателя 2112 отличается от коленчатого вала двигателей 2110 и 2111 формой противовесов и повышенной прочностью. Поэтому не допускается установка коленчатого вала от двигателей 2110 и 2111 в двигатель 2112. Для подачи масла от коренных шеек к шатунным в коленчатом вале просверлены каналы, выходные отверстия которых закрыты запрессованными заглушками. На переднем конце коленчатого вала на сегментной шпонке установлен зубчатый шкив привода распределительного вала, к нему крепится шкив привода генератора, который также является демпфером крутильных колебаний коленчатого вала. На зубчатом венце шкива два зуба из 60 отсутствуют - впадины служат для работы датчика положения коленчатого вала.

К заднему концу коленчатого вала шестью самоконтрящимися болтами через общую шайбу крепится маховик (индекс 2110), отлитый из чугуна, с напрессованным стальным зубчатым венцом, служащим для пуска двигателя стартером. Конусообразная лунка около венца маховика должна находиться напротив шатунной шейки четвертого цилиндра (это необходимо для определения ВМТ после сборки двигателя).

Шатуны - стальные, двутаврового сечения, обрабатываются вместе с крышками. На крышках, как и на шатунах, клеймится номер цилиндра (он должен находиться по одну сторону шатуна и крышки). Шатуны по диаметру сталебронзовой втулки, запрессованной в верхнюю головку, подразделяются на три класса с шагом 0,004 мм. Номер класса клеймится на крышке шатуна. Также шатуны подразделяются на классы по массе - они маркируются краской или буквой на крышке шатуна.

Поршневой палец - стальной, трубчатого сечения, плавающего типа (свободно вращается в верхней головке шатуна и в бобышках поршня). От выпадения он зафиксирован двумя стопорными пружинными кольцами, которые располагаются в проточках бобышек поршня. Различают три класса пальцев по наружному диаметру (через 0,004 мм): 1 - с синей, 2 - зеленой, 3 - красной (наименьшего диаметра) метками.

Поршень - из алюминиевого сплава. Юбка поршня в продольном сечении - коническая, в поперечном - овальная. В верхней части поршня проточены три канавки под поршневые кольца. Канавка маслосъемного кольца имеет выходящие в бобышки сверления, по которым масло, собранное кольцом со стенок цилиндра, поступает к поршневому пальцу. Отверстие под поршневой палец смещено от диаметральной плоскости поршня на 1 мм. При установке поршня необходимо ориентироваться по стрелке, выбитой на днище (она должна быть направлена в сторону шкива коленчатого вала). У поршней двигателя 2112 днище плоское, с четырьмя углублениями под клапаны (у поршней двигателей 2110 и 2111 днище имеет овальную выемку).

Поршни по наружному диаметру (измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 51,5 мм от днища поршня), как и цилиндры, подразделяются на пять классов (маркировка - на днище). Диаметр поршня (для номинального размера, мм): А - 81,965-81,975; В - 81,975-81,985; С - 81,985-81,995; D - 81,995-82,005; Е - 82,005-82,015. В продажу поступают поршни классов А, С и Е (номинального и ремонтных размеров): расчетный зазор между ними - 0,025-0,045 мм, а максимально допустимый зазор при износе - 0,15 мм. Не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки: проточка под верхнее поршневое кольцо в новом поршне может оказаться чуть выше, чем в старом, и кольцо может сломаться о "ступеньку", образующуюся в верхней части цилиндра при его износе. У поршней ремонтных размеров на днище выбивается треугольник (+ 0,4 мм) или квадрат (+ 0,8 мм).

По диаметру отверстия под поршневой палец поршни подразделяются на три класса: 1 - 21,978-21,982; 2 - 21,982-21,986; 3 - 21,986-21,990. Класс поршня также выбивается на его днище. Поршень и палец должны быть одного класса. Поршни одного двигателя подбирают по массе (разброс не должен превышать 5 г) - это делается для уменьшения дисбаланса кривошипно-шатунного механизма.

Верхние два поршневых кольца - компрессионные, препятствующие прорыву газов в картер двигателя. Также они способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо - маслосъемное.

Головка цилиндров - общая для всех четырех цилиндров - из алюминиевого сплава. Центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой (их поверхности должны быть сухими) устанавливается безусадочная металлоармированная прокладка (ее повторное использование не допускается). Порядок и момент затяжки винтов головки блока указаны в приложении.

В верхней части головки цилиндров расположены опоры распределительных валов - по пять с каждой стороны головки. Отверстия в опорах, выполненных разъемными, обрабатываются в сборе с корпусом подшипников. Заменять корпус необходимо в сборе с головкой цилиндров. На поверхности головки цилиндров, сопрягающиеся с корпусом подшипников, наносят герметик Локтайт № 574. Порядок и момент затяжки гаек корпуса подшипников указаны в приложении.

Распределительные валы - литые, чугунные, пятиопорные, у каждого - восемь кулачков (пара соседних кулачков открывает одновременно два клапана в цилиндре). Распределительные валы приводятся во вращение зубчатым ремнем от коленчатого вала. В связи с повышенными нагрузками на зубчатый ремень его ширина в двигателе 2112, по сравнению с 2110 и 2111, увеличена с 19,0 до 25,4 мм (соответственно, увеличена ширина зубчатых шкивов и роликов). Под шкивом впускного распределительного вала находится опорный ролик, под выпускным - натяжной. Для работы датчика фаз к зубчатому шкиву впускного распределительного вала приварен диск. На приводных шестернях имеются установочные метки: если метка на шкиве коленчатого вала совпадает с меткой на корпусе масляного насоса (метка на маховике находится против среднего деления шкалы на картере сцепления), то метки на шкивах распределительных валов должны совпадать с метками на задней крышке привода распределительных валов.

Седла (изготовленные из металлокерамики) и направляющие втулки клапанов (латунные) запрессованы в головку цилиндров. Отверстия во втулках обрабатываются после запрессовки. Внутренний диаметр втулок уменьшен, по сравнению с двигателями 2110 и 2111, с 8 до 7 мм. В комплекте запасных частей поставляются также ремонтные втулки с наружным диаметром 12,279-12,290 мм (увеличенным на 0,2 мм по сравнению с номинальным). На внутренней поверхности втулок для смазки выполнены канавки, похожие на резьбу: у втулок впускных клапанов - на всю длину, у выпускных - до половины длины отверстия. Сверху на втулки надеты маслоотражательные колпачки, изготовленные из маслостойкой резины.

Клапаны - стальные, выпускной - с головкой из жаропрочной стали с наплавленной фаской. Площадь тарелки впускного клапана больше, чем выпускного. По размерам они меньше, чем клапаны двигателей 2110 и 2111. Клапаны расположены в два ряда, V-образно. Приводятся в действие от кулачков распределительных валов через гидротолкатели. Ось кулачка смещена относительно оси гидротолкателя на 1 мм. За счет этого при работе двигателя корпус толкателя поворачивается вокруг своей оси, что способствует его более равномерному износу. Гидротолкатели выбирают зазор между кулачком и корпусом толкателя при работе двигателя, что уменьшает шум газораспределительного механизма, а также исключает его обслуживание (регулировка зазора не требуется). Для работы гидротолкателей необходима постоянная подача масла под давлением. Для этого в головке цилиндров имеется канал с обратным шариковым клапаном (он предотвращает слив масла из каналов после остановки двигателя), а также каналы на нижней плоскости корпуса подшипников (они же подводят масло и к шейкам распределительных валов). Гидротолкатели весьма чувствительны к качеству масла и его чистоте. При наличии в масле механических примесей возможен быстрый выход из строя плунжерной пары гидротолкателя, что сопровождается повышенным шумом в газораспределительном механизме и интенсивным износом кулачков распределительного вала. Неисправный гидротолкатель ремонту не подлежит, его следует заменить. Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а верхним - на тарелку, удерживаемую двумя сухарями. Сложенные сухари снаружи имеют форму усеченного конуса, а на внутренней поверхности - три упорных буртика, входящие в проточки на стержне клапана. Смазка двигателя - комбинированная. Под давлением смазываются коренные и шатунные подшипники, пары "опора - шейка распредвала", гидротолкатели. Разбрызгиванием масло подается на стенки цилиндров (далее к поршневым кольцам и пальцам), на днище поршней, к паре "кулачок распределительного вала - толкатель" и стержням клапанов. Остальные узлы смазываются самотеком. Масляный насос - с шестернями внутреннего зацепления и редукционным клапаном - установлен на передней стенке блока цилиндров. Ведущая шестерня установлена на двух лысках на переднем конце коленчатого вала. Предельный диаметр гнезда под ведомую (большую) шестерню при износе не должен превышать 75,10 мм, минимальная ширина сегмента на корпусе, разделяющего ведущую и ведомую шестерни, - 3,40 мм. Осевой зазор для ведущей шестерни не должен превышать 0,12 мм, для ведомой - 0,15 мм. К крышке второго коренного подшипника и корпусу насоса болтами крепится маслоприемник.

Масляный фильтр - полнопоточный, неразборный, снабжен перепускным и противодренажным клапанами.

Система вентиляции картера - закрытая, принудительная, отсосом газов через маслоотделитель, расположенный в крышке головки цилиндров.



5. Система питания двигателя ВАЗ-2112

Топливо подается из бака, установленного под днищем в районе задних сидений. Топливный бак - стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична. Бензонасос - электрический, погружной, роторный, двухступенчатый, установлен в топливном баке. Развиваемое давление - не менее 3 бар (3 атм).

Бензонасос включается по команде контроллера системы впрыска (при включенном зажигании) через реле. Для доступа к насосу под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее - через стальные топливопроводы и резиновые шланги - к топливной рампе.

Фильтр тонкой очистки топлива - неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой - регулятор давления. Последний изменяет давление в топливной рампе - от 2,8 до 3,2 бар (2,8-3,2 атм) - в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры - "топливную" и "воздушную". "Воздушная" соединена вакуумным шлангом с ресивером, а "топливная" - непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии на педаль "газа" разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан - давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан - давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления - неразборный, при выходе из строя его заменяют. Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения, и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки ее следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

В системе впрыска с обратной связью применяется система улавливания паров топлива. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке.

Затем пары топлива попадают в адсорбер, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий - с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, так что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка. В системе впрыска без обратной связи система улавливания паров топлива состоит из сепаратора с двухходовым обратным клапаном. Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент - бумажный, при установке егогофры должны располагаться параллельно оси автомобиля. После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу. Дроссельный узел закреплен на ресивере. Нажимая на педаль "газа", водитель приоткрывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит, и горючей смеси - ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через регулятор холостого хода - клапан, управляемый контроллером. Последний, изменяя количество подаваемого воздуха, поддерживает заданные (в программе компьютера) обороты холостого хода. Регулятор холостого хода - неразборный, при выходе из строя его заменяют.

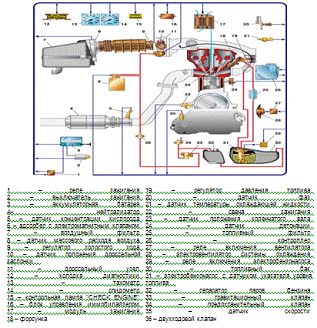

6. Система управления двигателем ВАЗ-2112

Отличительные признаки и взаимозаменяемость компонентов систем управления двигателем

Двигатель	Шестнадцатиклапанный ВАЗ-2112
Контроллер	"Январь-4.1"	М 1.5.4 N или Январь-5.1"	М 1.5.4 N или "Январь-5.1.2"
Маркировка контроллера	2112-1411020-01	2112-1411020-40 или 2112-1411020-41	2112-1411020-70 или 2112-1411020-71
Нейтрализатор	Нет	Есть	Нет
Датчик расхода воздуха	GM, квадратный корпус	BOSCH, круглый корпус
Датчик детонации	Резонансный	Широкополосный
Датчик скорости	Круглый разъем	Прямоугольный разъем
Датчик кислорода	Нет	BOSCH LHS-25	Нет
Распредвал и ресивер	2112

7. Сцепление

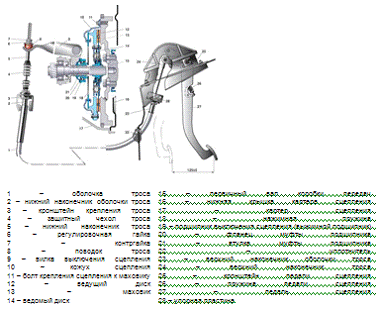

Сцепление - однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Расположено в алюминиевом картере 17, прикрепленном тремя болтами и одной шпилькой к блоку двигателя и конструктивно объединенном с коробкой передач. Кожух сцепления 10 соединен с маховиком 13 шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин кожух 10 соединен с ведущим диском 12. Этот узел в сборе балансируют на стенде, поэтому заменять его следует целиком.

Замена необходима при кольцевом износе лепестков нажимной пружины 18 на глубину более 0,8 мм, а также при уменьшении усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности ведущего диска или "осадку" пружины. Ведомый диск 14 в сборе с пружинно-фрикционным демпфером крутильных колебаний установлен на шлицах первичного вала 15 коробки передач. Его заменяют при биении диска в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также в том случае, если расстояние от поверхности накладки до заклепок составляет менее 0,2 мм.

На автомобилях с двигателем ВАЗ-2112 применяется сцепление с другими характеристиками нажимной пружины и пружин демпфера ведомого диска. Отличить это сцепление можно по отверстию в прорези лепестков нажимной пружины и пружинам демпфера ведомого диска, маркированным краской.

Диск ВАЗ-2112 той же размерности (200х140), что и ВАЗ-2110, но передает более высокий крутящий момент за счет усиленной нажимной пружины (в среднем на 12%). Диски 2112 можно ставить на "десятку". При этом несколько возрастает усилие на педали сцепления. "Десятые" диски на "двенадцатый" двигатель ставить нельзя.

Привод сцепления - тросовый, беззазорный (свободный ход педали отсутствует, сцепление постоянно включено). Педаль сцепления 27 установлена на оси в специальном кронштейне 25. Ее верхний конец соединен с наконечником троса 24, оболочка которого со стороны салона закреплена на кронштейне педали сцепления, а в моторном отсеке - на кронштейне 3 силового агрегата. Соответствующий поводок троса 8 соединен с вилкой выключения сцепления 9. Конец троса защищен резиновым чехлом 4, рядом расположены две гайки 6 и 7 для регулировки привода. После регулировки гайки контрят, стянув их вместе.

В процессе эксплуатации накладки ведомого диска изнашиваются, и ход педали увеличивается. Максимально допустимый ход педали сцепления не должен превышать 160 мм.



. Коробка передач

9. Привод управления коробкой передач

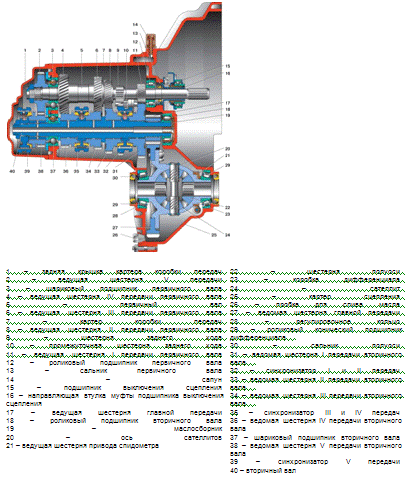

Коробка передач - механическая, двухвальная, с пятью передачами переднего хода и одной - заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления 25, картера коробки передач 7 и задней крышки картера коробки передач 1. При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.

Дифференциал - двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.

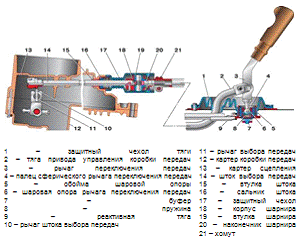

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.

Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.

На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое - для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.

В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.



. Приводы передних колес

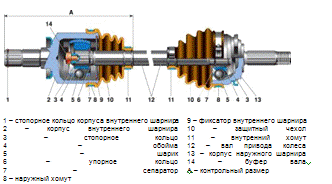

Привод колеса состоит из двух шарниров равных угловых скоростей (ШРУС), соединенных между собой валом. Валы не взаимозаменяемы: левый выполнен из стального прутка и короче правого, изготовленного из трубы. Соединение вала с шарнирами - шлицевое, от продольного перемещения вал зафиксирован в шарнирах упорным 6 и стопорным 3 кольцами. Шлицевой хвостовик наружного шарнира соединен со ступицей и закреплен гайкой подшипника, а внутреннего - с шестерней привода в коробке передач и зафиксирован стопорным кольцом.

Шарнир состоит из корпуса 2, 13, сепаратора 7, обоймы 4 и шести шариков 5, которые размещены в канавках корпуса и обоймы. В наружном шарнире эти канавки выполнены по радиусу, что обеспечивает угол его поворота до 42°. В корпусе внутреннего шарнира канавки прямые, что позволяет деталям перемещаться в продольном направлении, "удлиняя" или "укорачивая" привод (это необходимо для компенсации взаимных перемещений подвески и силового агрегата). Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

Детали шарнира изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому изношенный шарнир заменяют в сборе.

В наружный шарнир перед сборкой закладывается 40 см³, во внутренний - 80 см³ смазки ШРУС-4.

Герметичность шарнира - непременное условие его надежной работы - обеспечивается защитными резиновыми чехлами 10. Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами 8 и 11. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

11. Передняя подвеска

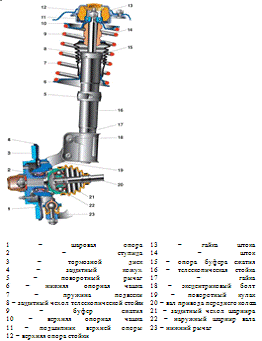

Передняя подвеска - независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Основа подвески - телескопическая гидравлическая амортизаторная стойка 16. Ее нижняя часть соединена с поворотным кулаком 19 двумя болтами. Верхний болт 18, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется развал переднего колеса. На телескопической стойке установлены: витая цилиндрическая пружина 7, пенополиуретановый буфер хода сжатия 9, а также верхняя опора стойки 12 в сборе с подшипником 11.

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя в корпус стойки можно установить картридж. Обратите внимание, что корпус стойки автомобиля ВАЗ-2110 несколько короче, чем у ВАЗ-2108, поэтому использование внешне похожего картриджа от ВАЗ-2108 невозможно.

Нижняя часть поворотного кулака 19 соединена с нижним рычагом подвески 23 через шаровую опору 1. Опора закреплена двумя "глухими" болтами (отверстие в поворотном кулаке не сквозное). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их головки в осевом направлении.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с нижними рычагами и балкой передней подвески. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота.

В поворотном кулаке двумя стопорными кольцами закреплен двухрядный радиально-упорный шариковый подшипник закрытого типа. Во внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб - для размещения приемной трубы системы выпуска. Концы стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

12. Задняя подвеска

13. Детали задней подвески

Задняя подвеска - зависимая, с цилиндрическими пружинами 12 и гидравлическими телескопическими амортизаторами 10 двустороннего действия. Основной несущий элемент подвески - балка, состоящая из продольных рычагов 14 и соединителя 13, сваренных между собой через усилители. Сзади к рычагам подвески приварены кронштейны 15 с проушинами для крепления амортизаторов 10 и фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги 14 снабжены приварными втулками с запрессованными в них сайлент-блоками 3. Через центральную втулку сайлент-блока проходит болт, соединяющий рычаг с кронштейном 2. Для крепления кронштейна к лонжерону кузова предусмотрены три приварных болта.

Пружина 12 подвески опирается нижним концом на чашку, приваренную к резервуару амортизатора, а верхним - через резиновую прокладку 11 - на опору, приваренную изнутри к арке кузова.

Нижняя проушина амортизатора крепится болтом к кронштейну 15 рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки 8 (одна - снизу опоры, другая - сверху) и опорную шайбу 7 (под гайкой).

В ступице установлен двухрядный радиально-упорный шариковый подшипник, аналогичный подшипнику ступицы переднего колеса, но меньшего размера. Посадка подшипника на оси - переходная (с легкими натягом или зазором). В процессе эксплуатации подшипник не требует регулировки и пополнения смазки. Не допускается устранять возникший люфт подтяжкой гайки, подшипник следует заменить. При выпрессовке ступицы подшипник разрушается, поэтому не рекомендуется разбирать ступицу при исправном подшипнике.

14. Рулевое управление

Рулевое управление - травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой. Рулевой механизм - реечного типа. Он закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Болты крепления - приварные, по два с каждой стороны переднего щитка.

15. Детали рулевого управления

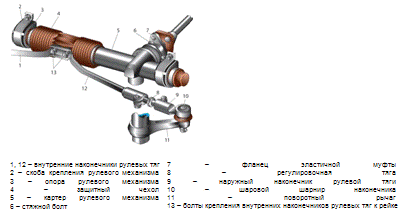

Картер рулевого механизма 5 - литой, из алюминиевого сплава. В нем на двух подшипниках установлена приводная шестерня 26, которая находится в зацеплении с рейкой 19. Передний подшипник 25 (на торце вала) - роликовый, задний 27 (ближе к рулевому валу) - шариковый. Осевому перемещению вала препятствует шариковый подшипник - его внутреннее кольцо удерживается на валу стопорным кольцом 28, а наружное прижимается в картере рулевого механизма к торцу гнезда подшипника гайкой 31 на валу приводной шестерни. В выточке гайки находится уплотнительное кольцо 30, а между гайкой и стопорным кольцом - защитная шайба 29. Отворачиванию гайки препятствует зубчатая стопорная шайба. Гайка закрыта защитным чехлом (пыльником) 16, насаженным на вал приводной шестерни. На пыльнике и картере рулевого механизма имеются метки для установки рейки в среднее положение (при регулировке схождения колес).

Рейка поджимается к зубьям приводной шестерни пружиной 22 через металлокерамический упор 21, уплотненный в картере резиновым кольцом 20. Пружина, в свою очередь, поджимается регулировочной гайкой 23 (внутренний восьмигранник на "17") со стопорным кольцом 24, создающим сопротивление ее отворачиванию. Для компенсации теплового расширения деталей между гайкой и упором рейки при сборке рулевого механизма выставляют зазор 0,12 мм (максимально допустимый зазор в процессе эксплуатации - 0,2 мм), после чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Регулировка зазора между шестерней и рейкой производится после разборки рулевого механизма или при появлении стука в процессе эксплуатации.

Если механизм разбирали, то вначале устанавливаем упор рейки с уплотнительным кольцом до касания рейки, затем вкладываем стопорное кольцо, пружину и наживляем гайку. Затягиваем гайку моментом 1,12-1,37 кгс•м, затем отпускаем ее на два деления (24°), чем обеспечивается зазор 0,12 мм между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий.

Момент сопротивления вращению шестерни исправного рулевого механизма во всем диапазоне хода должен находиться в пределах 5,1-20,1 кгс•м при частоте вращения 30 мин ^-1 .

С левой стороны на картер рулевого механизма надет защитный колпачок 17, с правой - напрессована труба с продольным пазом, закрытая защитным гофрированным чехлом 4. Через этот паз и отверстия в защитном чехле проходят распорные втулки резинометаллических шарниров внутренних наконечников рулевых тяг, перемещающиеся по пазу при работе рулевого механизма. Тяги крепятся к рейке болтами 13, проходящими через соединительную пластину и распорные втулки резинометаллических шарниров. Самопроизвольному отворачиванию болтов препятствует стопорная пластина, края которой отогнуты на головки болтов.

Для смазки приводной шестерни, рейки и подшипников шестерни применяют ФИОЛ-1 (примерно 20-30 г на весь механизм), а полость над гайкой подшипника приводной шестерни (под пыльником) заполняют смазкой УНИОЛ-1.

Вал рулевого управления состоит из двух частей, соединенных карданным шарниром. Нижняя часть вала соединена с приводной шестерней 26 фланцем с внутренними шлицами и зажимным винтом через эластичную муфту. Верхняя часть вала вращается в трубе кронштейна на двух шариковых подшипниках с эластичными втулками на внутреннем посадочном кольце.

Кронштейн вала рулевого управления крепится в четырех точках к приварному кронштейну кузова: передняя часть - болтами со срезными головками через две фиксирующие пластины, задняя - на приварных болтах гайками с пружинными шайбами или самоконтрящимися гайками без шайб.

Кронштейн вала рулевого управления и его труба соединены между собой шарнирно двумя пластинами через пластмассовые и металлические втулки, стянутые четырьмя болтами. Таким образом, труба может перемещаться как в вертикальной плоскости, так и в продольном направлении относительно кронштейна, позволяя регулировать положение рулевого колеса. Перемещение ограничено длиной прорезей в пластинах. Для фиксации трубы относительно кронштейна служит рычаг регулировки положения рулевой колонки. Шлицевой ступицей он соединен с регулировочной втулкой и зафиксирован на ней стопорным кольцом. Втулка навернута на стяжной болт, проходящий через прорези направляющих пластин трубы и кронштейна. На болте установлена распорная втулка. Головка болта зафиксирована от проворачивания специальным выступом. При повороте рычага вниз втулка отворачивается и усилие затяжки пластин ослабевает, что позволяет вручную изменить положение рулевой колонки. Между пластинами и кронштейном установлены пружины, подтягивающие трубу кронштейна в верхнее положение при ослаблении соединения. После установки рулевой колонки в требуемое положение рычаг поворачивают вверх и соединение затягивается, фиксируя колонку.

Рулевой привод включает в себя две составные рулевые тяги и поворотные рычаги 11, приваренные к телескопическим стойкам передней подвески. Каждая тяга, в свою очередь, состоит из двух частей - внутренней 12 (длинной) и наружной 9 (короткой) с разрезными наконечниками с внутренней резьбой, а также регулировочной тяги 8 (соединяющей внутреннюю и внешнюю тяги) с наружной резьбой разного направления на ее концах и шестигранником посередине. Длина рулевой тяги меняется при вращении регулировочной тяги. Для надежного соединения необходимо обеспечить расстояние между торцами наконечников и шестигранника: с внутренней стороны в пределах 10,8-14,2 мм, с наружной - 10,6-16,3 мм. После завершения регулировки наконечники рулевых тяг стягиваются болтами. Наружная (короткая) тяга 9 соединена с поворотным рычагом 11 через шаровой шарнир 10, состоящий из вкладыша, пружины вкладыша и пальца. Для защиты от грязи шарнир закрыт резиновым защитным чехлом (пыльником). Шарнир образует с наконечником неразборную конструкцию, поэтому при выходе его из строя следует заменить наконечник с последующей регулировкой схождения колес (см. Углы установки передних колес).



. Тормозная система

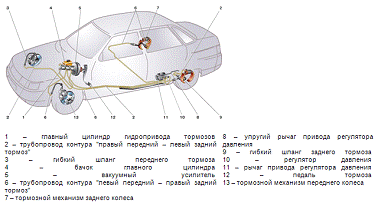

Рабочая тормозная система - гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес 13 - дисковые (на автомобилях ВАЗ-21103, -21113 и -2112 - вентилируемые), с однопоршневой плавающей скобой и сигнализатором износа тормозных накладок. Тормозные механизмы задних колес 7 - барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Главный тормозной цилиндр 1 крепится к корпусу вакуумного усилителя 5 на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый бачок 4 с датчиком аварийного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке - левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр - 20,64 мм). Уплотнительное кольцо низкого давления - с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

Вакуумный усилитель 5 расположен между педальным узлом и главным тормозным цилиндром 1 и крепится к кронштейну педального узла на двух шпильках. Усилитель - неразборной конструкции, при выходе из строя его следует заменить. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, запускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна уйти вперед. Отказ в работе или недостаточная эффективность вакуумного усилителя могут быть также вызваны негерметичностью шланга, отбирающего вакуум от впускного коллектора.

Регулятор давления задних тормозов 10 крепится двумя болтами к кронштейну в левой задней части кузова. Один из этих болтов (передний) также крепит вильчатый кронштейн рычага привода регулятора давления 11. За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора. С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора давления. При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного цилиндра, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и наоборот - с уменьшением нагрузки давление падает. В корпусе регулятора имеется отверстие, закрытое заглушкой. Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.

Плавающая скоба переднего тормоза включает в себя суппорт и колесный цилиндр, которые стянуты между собой двумя болтами. Двумя другими болтами скоба крепится к пальцам, установленным в отверстиях направляющей колодок. В эти отверстия закладывается смазка. Между пальцами и направляющей колодок установлены резиновые защитные чехлы. К пазам направляющей поджаты пружинами тормозные колодки. Внутренняя колодка имеет сигнализатор износа накладок. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Тормозные диски - чугунные. Минимально допустимая толщина диска при износе - 17,8 мм для вентилируемых дисков и 10,8 мм - для невентилируемых, максимальное биение по внешнему радиусу - 0,15 мм.

Задние колесные тормозные цилиндры снабжены устройством для автоматического поддержания зазора между колодками и барабаном. Основной элемент устройства - стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25-1,65 мм. Упорные кольца (по два на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа. В случае повреждения зеркала поршней под действием механических примесей, попавших в тормозную жидкость или образовавшихся под действием коррозии (наличие воды в тормозной жидкости), кольца могут "закиснуть" в цилиндре и один или даже оба поршня потеряют подвижность. Цилиндры в этом случае необходимо заменить.

Привод стояночной тормозной системы - механический, тросовый, на задние колеса. Он состоит из рычага, регулировочной тяги, уравнителя двух тросов, рычага привода колодок и распорной планки.

Заключение

Сохраняя все положительные качества автомобиля ЛАДА 110 этот автомобиль обладает дополнительными преимуществами:

- при небольшой длине кузова возможно увеличение маленького багажного отделения в большое при складывании заднего сиденья. Спинка заднего сиденья разделена на 2 части, которые могут складываться независимо друг от друга;

повышенной маневренностью и отличными ходовыми качествами.

Набор стандартного оборудования дополнительно может быть расширен за счет установки по вашему желанию гидроусилителя рулевого управления, антиблокировочной системы тормозов.

Люк в крыше, электростеклоподъемники, электропривод замка крышки багажника, электрообогрев передних сидений и другие важные мелочи обеспечат вам весьма комфортные условия при пользовании этим автомобилем.

Светотехника эффективна и темной ночью и в сильный туман.

На автомобиле применяется двигатель с электронноуправляемым многоточечным впрыском (на каждый цилиндр своя форсунка) и электронной системой зажигания.

Двигатель рабочим объемом 1,5л с 16 клапанами, двухвальной головкой цилиндров, обеспечивающий повышенные показатели по мощности (69 кВт) и крутящему моменту (130 Нм), позволяющими иметь автомобилю улучшенные динамические качества.

Передняя и задняя подвески в сочетании с легким реечным рулевым механизмом и вентилируемыми передними тормозами размерностью 14 дюймов, обеспечивают приятное управление и точность выполнения ваших команд. На всех автомобилях устанавливается регулируемая по углу наклона рулевая колонка.

Системы автомобиля спроектированы таким образом, что обеспечивают надежную эксплуатацию без проблем при температурах от -40 до +45 С. В этом автомобиле вы не останетесь беззащитным перед стихией в любой обитаемой точке земного шара. В самые лютые морозы эффективный отопитель обеспечивает температуру в салоне 20 ^oС.
