1. ОПИСАНИЕ СИСТЕМЫ КАСАФЛЕКС

1.1 Общие положения и область применения

КАСАФЛЕКС - это общее название системы гибких трубопроводов (а также других необходимых элементов), предназначенных, прежде всего, для подземной бесканальной прокладки сетей теплоснабжения и горячего водоснабжения.

Труба КАСАФЛЕКС имеет гофрированную напорную трубу, изготовленную из нержавеющей стали (Х5 CrNi 18-10).

Варианты теплоизоляции зависят от рабочей температуры:

. При рабочей температуре до 135 °С (допускается кратковременное повышение температуры до 150 °С) теплоизоляция выполняется из озонобезопасного пенополиуретана с высокими теплоизоляционными свойствами. Рабочее давление до 2,5 МПа;

. При рабочей температуре до 160 °С (допускается кратковременное повышение температуры до 180 °С) теплоизоляция выполняется из пенополиизоцианурата с высокими теплоизоляционными свойствами. Рабочее давление до 1,6 МПа.

Внутри теплоизолирующего слоя проходит сигнальный кабель для подключения системы оперативного дистанционного контроля (ОДК). Кроме того, труба имеет гидроизолирующую оболочку из полиэтилена.

1.2 Преимущества системы КАСАФЛЕКС

Система КАСАФЛЕКС обладает рядом преимуществ перед простыми стальными трубами (и стальными предизолированными трубами):

. Надежность:

Статистика аварийных случаев при использовании систем гибких трубопроводов КАСАФЛЕКС с 2002 г. по 2007 г. показывает, что на 75 километров трубопровода в год приходится в среднем два повреждения.

. Скорость монтажа:

Опыт прокладки систем гибких трубопроводов КАСАФЛЕКС показывает, что скорость монтажа в этом случае в 4-8 раз выше по сравнению с традиционными металлическими трубами. Бригада из четырех человек обеспечивает прокладку 400-700 метров трубопровода за смену. Монтаж соединительных деталей крайне прост. Они монтируются быстро и надежно с помощью обычных инструментов.

Система позволяет производить замену трубопроводов с отключением потребителя всего лишь на 3-4 часа, что дает возможность производить замену сетей в любое время года. На ремонт повреждения трубопровода КАСАФЛЕКС требуются считанные часы.

. Стоимость монтажа и ремонтно-эксплуатационные расходы:

При монтаже трубопроводов КАСАФЛЕКС объем земляных работ в 3-5 раз меньше по сравнению с традиционным и металлическими трубами. Стоимость монтажа в 4-8 раз ниже. Ремонтно-эксплуатационные расходы сокращаются в 2-3 раза. Затраты на благоустройство - в 3-5 раз.

. Технические преимущества:

Гибкость труб КАСАФЛЕКС позволяет использовать их при практически любых вариантах прокладки трубопровода и дает возможность выбрать оптимальный маршрут. Существующие магистральные трубопроводы можно пересекать либо над, либо под ними; преграды (строения, коммуникации, отдельно стоящие деревья и др.) можно плавно огибать. Поэтому трубы КАСАФЛЕКС целесообразно использовать в плотной городской застройке.

Трубы КАСАФЛЕКС поставляются цельными отрезками длиной до 720 метров (в бухтах и барабанах), что позволяет в несколько раз уменьшить количество стыков по сравнению с традиционными металлическими трубами.

Трубы КАСАФЛЕКС рассчитаны на бесканальную прокладку. Соответственно, реконструкцию теплосетей можно осуществлять в обход существующих железобетонных каналов без их вскрытия.

Трубы КАСАФЛЕКС самокомпенсируемые. При прокладке не требуются компенсаторы, а также неподвижные опоры (они могут устанавливаться лишь в отдельных случаях).

Прокладка теплосетей с использованием труб КАСАФЛЕКС возможна без вскрытия дорожного полотна и других объектов. В этом случае используют метод горизонтально-направленного бурения (ГНБ).

Трубы КАСАФЛЕКС не подвержены внешней и внутренней коррозии, их пропускная способность сохраняется в течение всего срока эксплуатации.

При отсутствии механических повреждений не требуется плановое отключение для испытаний в весенне-летний период.

. Экономическая целесообразность:

Затраты, приведенные к году эксплуатации трубопроводов КАСАФЛЕКС, примерно в 2-4 раз ниже, чем у традиционных стальных предизолированных трубопроводов.

. Теплопотери:

Тепловые потери труб КАСАФЛЕКС соответствуют требованиям СНиП 41-03-2003.

Применяемый материал для тепловой изоляции - пенополиизоцианурат, вспенивание которого осуществляется без использования фреона, или озонобезопасный пенополиуретан.

2. ПРОДУКЦИЯ (ЭЛЕМЕНТЫ СИСТЕМЫ КАСАФЛЕКС)

.1 Трубы КАСАФЛЕКС

Рисунок 2.1.1 - Схема (структура) трубы КАСАФЛЕКС

- сигнальный кабель (Cu - зеленый; белый (гидрофильная оболочка)), используется для системы оперативного дистанционного контроля (ОДК); 2 - напорная гофрированная труба из хромо-никелевой стали; 3 - теплоизоляция из озонобезопасного пенополиуретана или пенополиизоцианурата (в зависимости от рабочей температуры); 4 - защитная гофрированная оболочка из полиэтилена низкой плотности (предохраняет трубу от механического воздействия и влаги); 5 - барьерный слой.

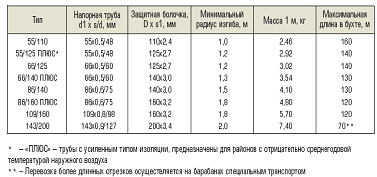

Номенклатура труб КАСАФЛЕКС с изоляцией из пенополиизоцианурата:

Номенклатура труб КАСАФЛЕКС с изоляцией из озонобезопасного пенополиуретана:

2.2 Фитинги

Фитинг - это соединительная деталь, предназначенная для соединения труб КАСАФЛЕКС со стальными трубами, а также для соединения труб КАСАФЛЕКС между собой. Фитинги выполнены из стали марки 09Г2С.

Рисунок 2.2.1 - Соединение фитинга с трубой КАСАФЛЕКС (в разрезе)

Размеры фитингов, поставляемых в комплекте с трубами КАСАФЛЕКС:

.3 Комплекты для изоляции стыков

Предназначены для тепло- и гидроизоляции муфтового соединения труб между собой. Поставляются в зависимости от вида соединения труб.

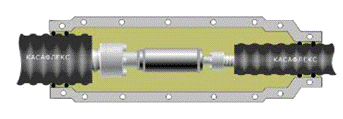

Рисунок 2.3.1 - Теплоизоляция соединительной муфты КАСАФЛЕКС - КАСАФЛЕКС (одного диаметра)

. Соединение (два фитинга КАСАФЛЕКС соединяются посредством сварки);

. Фитинги КАСАФЛЕКС;

. Изоляционный материал (ППУ), комплектуется отдельно;

. Кожух;

. Рукав термоусаживаемый.

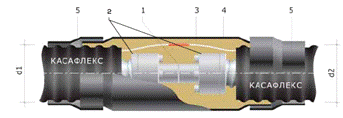

Рисунок 2.3.2 - Теплоизоляция соединительной муфты КАСАФЛЕКС - КАСАФЛЕКС (разного диаметра)

Теплоизоляция соединительной муфты КАСАФЛЕКС - КАСАФЛЕКС (разного диаметра) состоит из двух полуформ, изготовленных из стеклопластика, болтов с гайками, силиконового герметика с пистолетом. Тип комплекта для изоляции стыка выбирается исходя из размеров наружной оболочки соединяемых труб.

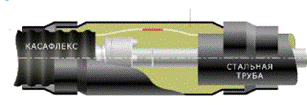

Рисунок 2.3.3 - Теплоизоляция соединительной муфты КАСАФЛЕКС - стальная предизолированная труба

.4 Комплект для изоляции тройникового соединения труб

Предназначен для тепло- и гидроизоляции тройникового соединения труб КАСАФЛЕКС.

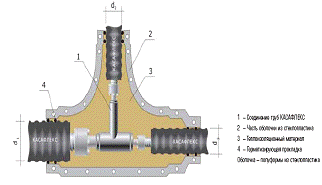

Рисунок 2.4.1 - Теплоизоляция тройникового соединения труб КАСАФЛЕКС

В комплект для изоляции тройника входят болты для соединения, силиконовый герметик с пистолетом.

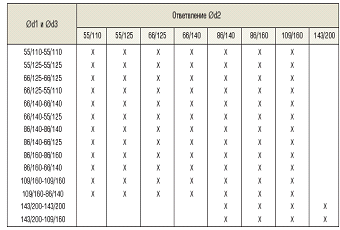

Номенклатура комплектов для изоляции тройников:

Для теплоизоляции стыков и тройников используется двухкомпонентная пенополиуретановая композиция, поставляемая в виде пенопакетов. Подготовку и заливку смеси следует производить в соответствии с прилагаемой к пенопакету инструкцией.

.5 Уплотнительное кольцо для прохода стен

Предназначено для фиксации трубопровода КАСАФЛЕКС при проходе через стены (на вводах в здания), а также для защиты трубопровода от механических повреждений в месте его контакта со стеной.

Номенклатура уплотнительных колец:

3. ПРОЕКТИРОВАНИЕ ТЕПЛОВЫХ СЕТЕЙ С ИСПОЛЬЗОВАНИЕМ СИСТЕМЫ КАСАФЛЕКС

3.1 Нормативные документы

труба изоляция касафлекс

При проектировании и производстве работ с применением системы гибких теплоизолированных трубопроводов КАСАФЛЕКС рекомендуется руководствоваться требованиями следующих нормативных документов, приведённых в Таблице 3.1.1.

Таблица 3.1.1 - Нормативные документы, используемые при проектировании систем теплоснабжения и ГВС (с использованием системы КАСАФЛЕКС)

3.2 Гидравлический расчёт трубопроводов КАСАФЛЕКС

Производителями труб КАСАФЛЕКС приводится номограмма, позволяющая определять потери давления по длине трубопровода КАСАФЛЕКС (потери давления, Δp приводятся в мм вод. ст./м).

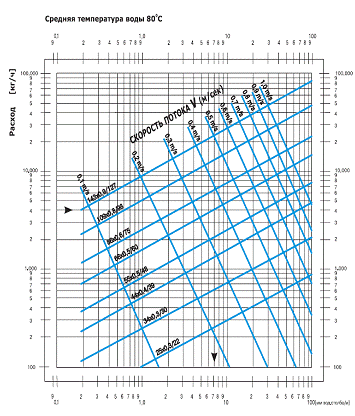

Рисунок 3.2.1 - Номограмма для определения потерь давления по длине трубопровода

3.3 Неподвижные опоры, компенсационные зоны, воздушники

При проектировании внутриквартальных подземных сетей отопления с использованием труб КАСАФЛЕКС не требуется предусматривать специальных компенсаторов температурных расширений, поскольку трубы КАСАФЛЕКС являются самокомпенсируемыми.

При бесканальной прокладке внутриквартальных сетей отопления гибкими трубопроводами КАСАФЛЕКС не требуется устройство промежуточных неподвижных опор.

Устройство неподвижных опор следует предусмотреть в местах присоединения гибких трубопроводов КАСАФЛЕКС к стальным трубопроводам на вводах в здания и сооружения со стороны стальных трубопроводов, чтобы вес стальных труб и арматуры не создавал дополнительные нагрузки на гибкие трубопроводы.

В тепловых камерах при необходимости следует предусмотреть установку металлических подпорок или каркасов для предотвращения провисания оборудования и арматуры, находящихся в камере.

Установку воздушников выполнять согласно СНиП 41-02-2003 «Тепловые сети».

3.4 Тепловые потери

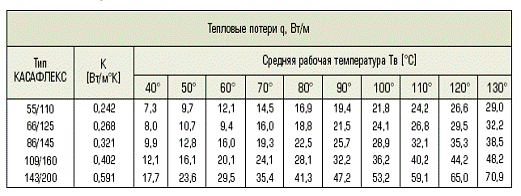

Для труб КАСАФЛЕКС с изоляцией из пенополиизоцианурата:

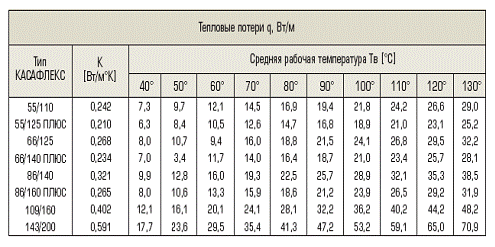

Для труб КАСАФЛЕКС с изоляцией из озонобезопасного пенополиуретана:

Тепловые потери во время работы трубопровода:

= KЧ(Tв - Te) [Вт/м],

где    K - удельные тепловые потери [Вт/м °K];в - средняя рабочая температура [°C];е - средняя температура почвы [°C].

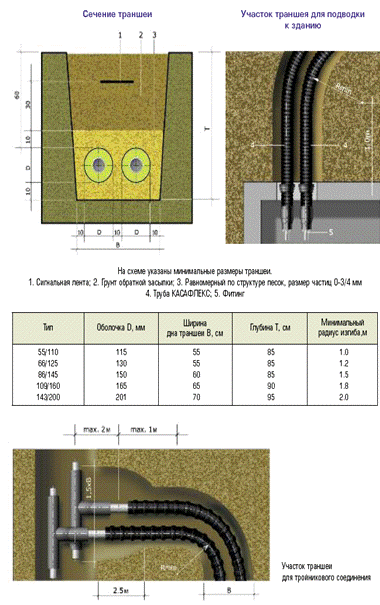

3.5 Размеры траншеи

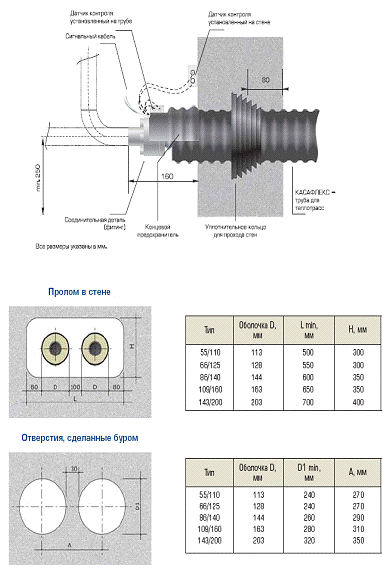

3.6 Ввод в здание (проход стен)

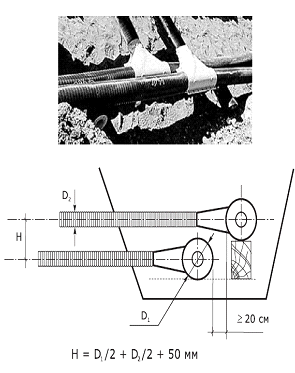

3.7 Пересечение теплотрасс

3.8 Использование запорной арматуры

Для тепловых сетей применяется арматура с концами под сварку. Трубы КАСАФЛЕКС присоединяются к арматуре через концевые фитинги соответствующего размера.

Запорная арматура может устанавливаться в камерах (колодцах), размеры которых указываются в проектах, или непосредственно в грунт под ковер - при применении шаровых кранов, эксплуатируемых по гарантиям заводов-изготовителей не менее 5 лет без ревизии.

При установке арматуры, не установленной проектом, отступление от проекта согласовывается с проектным институтом.

Запорная арматура устанавливается:

) по ходу монтажа трубопроводов до закрепления расчетных участков - при монтаже секционирующей арматуры;

) до или после гидравлических испытаний (закрепления в опорах) после вырезки бочонков, равных длине арматуры и с учетом удлинения (укорочения) трубопровода;

Монтаж запорной арматуры производится в неперекрытые камеры крановым оборудованием, определенным в ППР, а в перекрытые камеры - по отдельным технологическим картам.

4. РЕКОМЕНДАЦИИ ПО ПРОИЗВОДСТВУ РАБОТ

4.1 Транспортировка труб КАСАФЛЕКС

Трубы КАСАФЛЕКС поставляются на строительную площадку в бухтах или на барабанах необходимой длины согласно проектной документации или по согласованию с потребителем.

Трубы на барабанах доставляются на специальном прицепе.

Трубы в бухтах и элементы трубопроводов перевозят любым видом транспорта, обеспечивающим их сохранность, в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

При транспортировании трубы укладываются на ровную поверхность транспортных средств, без острых выступов и неровностей. Для транспортировки используют приспособления, которые не дают бухте перемещаться.

При транспортировании на барабане концы труб должны быть закреплены.

При транспортировке трубы вручную допускается катить бухту по земле. При этом следить за тем, чтобы поверхность трубы-оболочки не повреждалась о камни и другие острые предметы.

При погрузочно-разгрузочных работах необходимо использовать мягкие полотенца, пеньковые или синтетические ремни и прочие грузозахватные устройства, исключающие возможность повреждения труб. Нельзя использовать металлические тросы, цепи и проволоку.

Вилы погрузчиков должны быть оборудованы мягкими прокладками, например, из полиэтиленовых труб.

Перед размоткой и укладкой трубопровода доставленные трубы разгружают с помощью автокрана или вручную и укладывают на бровке траншеи.

Трубы в бухтах могут складироваться на трассе в отдельном месте и доставляться для монтажа по мере использования предыдущей бухты.

Для труб, поставляемых на барабанах, необходимо обеспечить максимально удобный подъезд транспорта к месту прокладки.

Размотку трубы рекомендуется осуществлять в подготовленную траншею либо вдоль траншеи по бровке.

При проведении подготовительных работ и развозке труб по трассе следует избегать перетаскивания труб через дороги, по каменистой земле, чтобы избежать образования царапин или порезов. Для предупреждения возможных повреждений труб следует использовать подставки или другие защитные приспособления.

Трубопроводы КАСАФЛЕКС разматывают и укладывают в траншею вручную. При этом трубы в траншее должны лежать свободно, повторяя рельеф дна и конфигурацию стенок траншеи, что позволяет избежать напряжения в трубопроводе, могущих возникнуть при засыпке траншеи грунтом.

Для размотки бухт из труб большого диаметра (109, 143) необходимое минимальное количество рабочих должно составлять 5-6 человек.

Для выравнивания труб необходимо, чтобы трубопровод находился в размотанном состоянии не менее 4-6 часов без дополнительного подогрева. В случае прогрева необходимо время для выравнивания труб значительно уменьшается.

Категорически запрещается вытягивать трубу с использованием строительной техники, лебедок и т.п.

Бухты зафиксированы монтажными ремнями, их необходимо срезать по мере размотки трубы. Нельзя одновременно освобождать конец и начало трубы: скрученная в бухту, она представляет собой «пружину», освобожденная, она резко увеличивается в диаметре, что затруднит дальнейшее проведение размотки.

4.3 Размотка трубопровода при отрицательных температурах

При температурах ниже 0 °С желательно проведение специальных мероприятий по обеспечению требуемых условий работы с трубами, особенно при размотке и укладке труб в траншею.

При низких температурах пластические материалы становятся более жесткими и более чувствительными к внешним воздействиям. Соответственно, при отрицательных температурах материал оболочки не должен подвергаться резким воздействиям - ударам, толчкам и т.п.

Перед размоткой бухт их рекомендуется выдержать в теплом помещении не менее 8-10 часов. При хранении труб на открытом воздухе необходимо прогреть бухту тепловой пушкой в специальной палатке (допускается накрыть бухту брезентом).

Прогревать трубу необходимо изнутри и снаружи во избежание возникновения трещин на полиэтиленовой оболочке во время размотки бухты.

Прогрев труб, доставляемых на спецприцепе, осуществляется с помощью установленного на нем оборудования (тент, тепловые пушки для внутреннего и внешнего прогрева труб).

Размотку трубы и укладку ее в траншею рекомендуется производить после предварительного прогрева.
