Решение систем линейных алгебраических уравнений

Решение систем линейных алгебраических уравнений

Задание 1

а) Система двух Линейных Алгебраических Уравнений (СЛАУ) с двумя неизвестными задана своей расширенной матрицей. Решите СЛАУ методом Зейделя с точностью до 0,001. Поменяйте порядок следования уравнений в СЛАУ и решите полученную таким образом СЛАУ тем же методом Зейделя. Постройте графики уравнений СЛАУ в обоих случаях и покажите на них первые три-четыре итерации.

Решение

Метод Зейделя представляет собой модификацию метода простой итераций.

Имеем СЛАУ=b (1)

Предполагая, что a_ii ≠ 0 разрешим новое уравнение системы (1) относительно x₁, второе - относительно x₂,…, n-ое уравнение - относительно x_n. В результате получим:

₁=β₁ - α₁₂x₂ - α₁₃x₃ - ... - α_1nx_n2=β₂ - α₂₁x₁ - α₂₃x₃ - ... - α_2nx_nn=β_n - α_n1x_n - α_n3x₃ - ... - α_nn-1x_n-1

где β_i=b_i/a_ii; α_ij=a_ij/a_ii при i ≠ j; α_ii=0

Известно начальное приближение: x⁰=(x⁰₁, x⁰₂, ..., x⁰_n).

Основная идея заключается в том, что при вычислении (k+1)-го приближения неизвестной x_i учитываются уже вычисленные ранее (k+1) - приближение неизвестных x₁, x₂, ..., x_n.

Итерационная схема имеет вид:

простой итерация линейный график

x^k+1₁=β₁ - ∑α_1jx^k_j^k+1₂=β₂ - α₂₁x^k+1₁ - ∑α_2jx^k_j^k+1_i=β_i - ∑α_ijx^k+1₁ - ∑α_2jx^k_j

Рассмотрим один из способов преобразования системы: Ax=b, (1), позволяющий всегда получать сходящийся процесс Зейделя. Помножим (1) слева на A^T: A^TAx=A^Tb или Cx=d, (2).

где C=A^TA; d=A^Tb.

Систему (2) принято называть нормальной (Такая система получается при использовании МНК).

Нормальная система обладает рядом замечательных свойств:

) матрица С - симметрическая;

) все элементы главной диагонали c_ij > 0;

) матрица С - положительно определена.

Умножаем матрицы A^TA.

Умножаем матрицы A^Tb.

Приведем к виду:

x₁=0.25-0.45x₂₂=-0.0769-1.38x₁

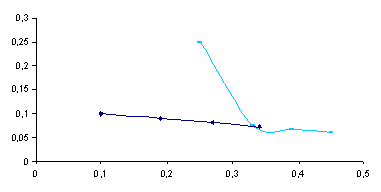

Рис. 1. графики уравнений СЛАУ

Покажем вычисления на примере нескольких итераций.

N=1₁=0.25 - 0 • (-0.45) - 0 • 0=0.25₂=-0.0769 - 0.25 • (-1.38) - 0 • 0=0.27₃=0 - 0.25 • 0 - 0.27 • 0=0=2₁=0.25 - 0.27 • (-0.45) - 0 • 0=0.37₂=-0.0769 - 0.37 • (-1.38) - 0 • 0=0.44₃=0 - 0.37 • 0 - 0.44 • 0=0=3₁=0.25 - 0.44 • (-0.45) - 0 • 0=0.45

x₂=-0.0769 - 0.45 • (-1.38) - 0 • 0=0.54₃=0 - 0.45 • 0 - 0.54 • 0=0

Остальные расчеты сведем в таблицу.

Таблица

N	x1	x2	e1	e2
0	0	0
1	0.25	0.27	0.25	0.27
2	0.37	0.44	0.12	0.17
3	0.45	0.54	0.0755	0.1
4	0.49	0.61	0.047	0.0651
5	0.52	0.65	0.0293	0.0406
6	0.54	0.67	0.0183	0.0253
7	0.55	0.69	0.0114	0.0158
8	0.56	0.7	0.00709	0.00982
9	0.56	0.7	0.00442	0.00612
10	0.57	0.71	0.00275	0.00381
11	0.57	0.71	0.00171	0.00237
12	0.57	0.71	0.00107	0.00148
13	0.57	0.71	0.000666	0.000922

б) Система четырех Линейных Алгебраических Уравнений (СЛАУ) с четырьмя неизвестными задана своей расширенной матрицей. Решите СЛАУ методом Зейделя с точностью до 0,001.

Решение

Метод Зейделя представляет собой модификацию метода простой итераций. Имеем СЛАУ

x =b (1)

Предполагая, что a_ii ≠ 0 разрешим новое уравнение системы (1) относительно x₁, второе - относительно x₂,…, n-ое уравнение - относительно x_n. В результате получим:

x₁=β₁ - α₁₂x₂ - α₁₃x₃ - ... - α_1nx_n2=β₂ - α₂₁x₁ - α₂₃x₃ - ... - α_2nx_nn=β_n - α_n1x_n - α_n3x₃ - ... - α_nn-1x_n-1

где β_i=b_i/a_ii; α_ij=a_ij/a_ii при i ≠ j; α_ii=0

Известно начальное приближение: x⁰=(x⁰₁, x⁰₂, ..., x⁰_n).

Основная идея заключается в том, что при вычислении (k+1)-го приближения неизвестной x_i учитываются уже вычисленные ранее (k+1) - приближение неизвестных x₁, x₂, ..., x_n. Итерационная схема имеет вид:

^k+1₁=β₁ - ∑α_1jx^k_j^k+1₂=β₂ - α₂₁x^k+1₁ - ∑α_2jx^k_j^k+1_i=β_i - ∑α_ijx^k+1₁ - ∑α_2jx^k_j

Рассмотрим один из способов преобразования системы: Ax=b, (1), позволяющий всегда получать сходящийся процесс Зейделя. Помножим (1) слева на A^T: A^TAx=A^Tb или Cx=d, (2).

где C=A^TA; d=A^Tb.

Систему (2) принято называть нормальной (Такая система получается при использовании МНК). Нормальная система обладает рядом замечательных свойств:

) матрица С - симметрическая;

) все элементы главной диагонали c_ij > 0;

) матрица С - положительно определена.

Умножаем матрицы A^TA.

Умножаем матрицы A^Tb.

Приведем к виду:

₁=0.93+0.6x₂+0.74x₃+0.69x₄₂=0.73+0.45x₁+0.51x₃-0.0727x₄₃=0.53+0.66x₁+0.6x₂+0.36x₄₄=-0.18+0.74x₁-0.1x₂+0.44x₃

Покажем вычисления на примере нескольких итераций.

N=1₁=0.93 - 0 • 0.6 - 0 • 0.74 - 0 • 0.69=0.93₂=0.73 - 0.93 • 0.45 - 0 • 0.51 - 0 • (-0.0727)=0.31₃=0.53 - 0.93 • 0.66 - 0.31 • 0.6 - 0 • 0.36=-0.26₄=-0.18 - 0.93 • 0.74 - 0.31 • (-0.1) - (-0.26) • 0.44=-0.72=2₁=0.93 - 0.31 • 0.6 - (-0.26) • 0.74 - (-0.72) • 0.69=1.44₂=0.73 - 1.44 • 0.45 - (-0.26) • 0.51 - (-0.72) • (-0.0727)=0.15₃=0.53 - 1.44 • 0.66 - 0.15 • 0.6 - (-0.72) • 0.36=-0.25

x₁=0.93 - 0.15 • 0.6 - (-0.25) • 0.74 - (-1.13) • 0.69=1.8

x₄=-0.18 - 1.8 • 0.74 - (-0.046) • (-0.1) - (-0.22) • 0.44=-1.43

Таблица

N	x1	x2	x3	x4	e1	e2	e3	e4
0	0	0	0	0
1	0.93	0.31	-0.26	-0.72	0.93	0.31	0.26	0.72
2	1.44	0.15	-0.25	-1.13	0.51	-0.15	-0.0147	0.4
3	1.8	-0.046	-0.22	-1.43	0.36	-0.11	-0.0285	0.3
4	2.1	-0.22	-0.21	-1.67	0.3	0.17	-0.0115	0.25
5	2.37	-0.37	-0.21	-1.89	0.27	0.15	-0.000441	0.21
6	2.6	-0.49	-0.21	-2.07	0.23	0.12	0.00419	0.18
7	2.81	-0.59	-0.22	-2.23	0.2	0.1	0.00551	0.16
8	2.98	-0.68	-0.22	-2.37	0.18	0.0887	0.00548	0.14
9	3.13	-0.76	-0.23	-2.49	0.15	0.0762	0.00499	0.12
10	3.26	-0.82	-0.23	-2.59	0.13	0.0655	0.00439	0.1
11	3.38	-0.88	-0.24	-2.68	0.11	0.0564	0.00382	0.0879
12	3.47	-0.93	-0.24	-2.75	0.0971	0.0486	0.0033	0.0758
13	3.56	-0.97	-0.24	-2.82	0.0837	0.0419	0.00285	0.0653
14	3.63	-1	-0.24	-2.88	0.0721	0.0361	0.00245	0.0562
15	3.69	-1.04	-0.25	-2.92	0.0621	0.0311	0.00211	0.0485
16	3.75	-1.06	-0.25	-2.97	0.0535	0.0268	0.00182	0.0417
17	3.79	-1.09	-0.25	-3	0.0461	0.0231	0.00157	0.036
18	3.83	-1.11	-0.25	-3.03	0.0397	0.0199	0.00135	0.031

Задание 2

Отделить корни уравнения f(x), используя графико-аналитический метод. Найти корни уравнения с заданной точностью методом бисекций, Ньютона или простых интерций. Выполнить проверку правильности найденных решений, вычислив невязки.

Строим график функции

Таблица

x	y
-15	-3563
-14	-2920
-13	-2361
-12	-1880
-11	-1471
-10	-1128
-9	-845
-8	-616
-7	-435
-6	-296
-5	-193
-4	-120
-3	-71
-2	-40
-1	-21
0	-8	5
2	24
3	55
4	104
5	177
6	280
7	419
8	600
9	829
10	1112
11	1455
12	1864
13	2345
14	2904
15	3547

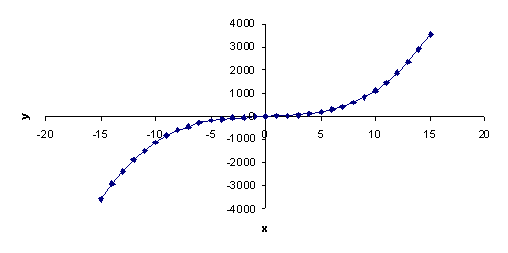

Рис. 1. График функции

Анализируя полученное изображение графика, можно сказать, что уравнение  имеет один корень - это видно из пересечения графика функции  с осью OX. Можно выбрать отрезок, содержащий данный корень: [0,5;1] - отрезок изоляции.

Для подтверждения полученных данных, можно решить эту же задачу вторым способом. Для этого необходимо уравнение  преобразовать к виду: . Затем следует каждую часть уравнения рассмотреть как отдельную функцию. Т. е.

Таблица

x	y1	y2
-15	-3375	188
-14	-2744	176
-13	-2197	164
-12	-1728	152
-11	-1331	140
-10	-1000	128
-9	-729	116
-8	-512	104
-7	-343	92
-6	-216	80
-5	-125	68
-4	-64	56
-3	-27	44
-2	-8	32
-1	-1	20
0	0	8
1	1	-4
2	8	-16
3	27	-28
4	64	-40
5	125	-52
6	216	-64
7	343	-76
8	512	-88
9	729	-100
10	1000	-112
11	1331	-124
12	1728	-136
13	2197	-148
14	2744	-160
15	3375	-172

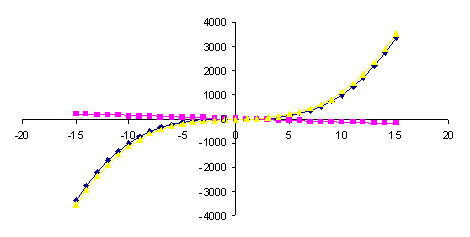

Рис. 2. Наложение искомых функций

Анализируя полученный результат, можно сказать, что точка пересечения двух графиков попадает на тот же самый отрезок изоляции [0,5;1], что и при решении задачи первым способом.

Сделаем крупнее масштаб.

Рис. 3. Увеличенный масштаб

При увеличенном масштабе, корень уравнения х=0,644.

Метод бисекции (метод половинного деления). Пусть мы отделили корень на отрезке . Разделим отрезок  пополам точкой . Если , то возможны два случая: либо  меняет знак на отрезке , либо на отрезке . Выбираем в каждом случае тот из отрезков, на котором функция меняет знак, и продолжаем процесс деления до тех пор, пока, где - точность.

Таким, образом х=0,644

Строим график функции

Таблица

x	y
-15	-0,99118
-14	-0,98438
-13	-0,97253
-12	-0,95215
-11	-0,91748
-10	-0,85938
-9	-0,76367
-8	-0,60938
-7	-0,36719
-6	0
-5	0,53125
-4	1,25
-3	2,125
-2	3
-1	3,5
0	3
1	1
2	-1
3	7
4	63
5	287
6	1023
7	3199
8	9215
9	25087
10	65535
11	165887
12	409599
13	991231
14	2359295
15	5537791

Рис. 1. График функции

Анализируя полученное изображение графика, можно сказать, что уравнение  имеет три кореня - это видно из пересечения графика функции  с осью OX. Можно выбрать несколько отрезков, содержащий данный корень: [-17,5;-16,5], [-6,5;-5,5], [1,5;2,5] - отрезки изоляции.

Для подтверждения полученных данных, можно решить эту же задачу вторым способом. Для этого необходимо уравнение  преобразовать к виду: . Затем следует каждую часть уравнения рассмотреть как отдельную функцию. Т. е.

Таблица

x	y1	y2
-15	3,05176E-05	0,00346
-14	6,10352E-05	0,003906
-13	0,00012207	0,004444
-12	0,000244141	0,005102
-11	0,000488281	0,005917
-10	0,000976563	0,006944
-9	0,001953125	0,008264
-8	0,00390625	0,01
-7	0,0078125	0,012346
-6	0,015625	0,015625
-5	0,03125	0,020408
-4	0,0625	0,027778
-3	0,125	0,04
-2	0,25	0,0625
-1	0,5	0,111111
0	1	0,25
1	2	1
2	4
3	8	1
4	16	0,25
5	32	0,111111
6	64	0,0625
7	128	0,04
8	256	0,027778
9	512	0,020408
10	1024	0,015625
11	2048	0,012346
12	4096	0,01
13	8192	0,008264
14	16384	0,006944
15	32768	0,005917

Рис. 2. Наложение искомых функций

Анализируя полученный результат, можно сказать, что точки пересечения двух графиков попадает на те же самые отрезки изоляции [-17,5;-16,5], [-6,5;-5,5], [1,5;2,5] - отрезки изоляции, что и при решении задачи первым способом.

Сделаем крупнее масштаб.

Рис. 3. Увеличенный масштаб

При увеличенном масштабе, корень уравнения х=0,644.

Метод бисекции (метод половинного деления). Пусть мы отделили корень на отрезке . Разделим отрезок  пополам точкой . Если , то возможны два случая: либо  меняет знак на отрезке , либо на отрезке . Выбираем в каждом случае тот из отрезков, на котором функция меняет знак, и продолжаем процесс деления до тех пор, пока, где - точность.

Таким, образом х=-6

Задание 3

а) Используя обобщенные формулы трапеций и Симпсона вычислить определенные интегралы с заданной точностью. Проверку достижения требуемой точности проводить по правилу Рунге.

Решение

Сначала отрезок интегрирования разбивается на несколько больших отрезков, как правило, на 4-5-6. Разобьем отрезок интегрирования, например, на те же 5 частей.

И шаг, естественно, тоже известен:

В данном случае необходимая точность 0,01. Согласно рекомендации, после запятой для верности оставим пять знаков (можно было и четыре):

Таблица

i	0	1	2	3	4	5
xi	4	5	6	7	8	9
f(xi)	2	1.809	1.689	1.546	1.5

В результате:

После первичного результата количество отрезков удваивают. В данном случае необходимо провести разбиение на 10 отрезков.

Для n= 10 формула трапеций приобретает следующий вид:

Вычислим шаг разбиения:

Результаты расчётов сведём в таблицу:

Таблица

i	0	1	2	3	4	5
xi	4	4.5	5	5.5	6	6.5
f(xi)	2	1.891	1.809	1.743	1.689	1.645
i	6	7	8	9	10
xi	7	7.5	8	8.5	9
f(xi)	1.607	1.575	1.546	1.522	1.5

В результате:

Теперь рассчитаем, на сколько улучшился результат:

Полученная оценка погрешности меньше, чем требуемая точность.

Ответ:

б) Используя обобщенную формулу Симпсона составить таблицу значений функции, заданной в виде интеграла с переменным верхним пределом.

Решение

Если функция у = f(x) интегрируема на отрезке , то функция Ф(х) непрерывна на этом отрезке.

Если подынтегральная функция непрерывна, то производная определенного интеграла с переменным верхним пределом существует и равна значению подынтегральной функции для этого предела. т.е.

Сначала отрезок интегрирования разбивается на 8 отрезков. Разобьем отрезок интегрирования, например, на те же 8 частей.

И шаг, естественно, тоже известен:

В данном случае необходимая точность 0,01. Согласно рекомендации, после запятой для верности оставим пять знаков (можно было и четыре):

Таблица

i	0	1	2	3	4	5	6	7	8
xi	0
f(xi)

Представим таблицу в следующем виде.

Таблица

i	0	1	2	3	4	5	6	7	8
xi	0	0,3925	0,785	1,1775	1,57	1,9625	2,355	2,7475	3,14
f(xi)	0	0,05706	0,0116	0,00018	3,09E-07	6,3E-11	1,6E-15	5,5E-21	2,4E-27

В результате:

Ответ:

Задание 4

а) Найти приближенное решение задачи Коши  методом Эйлера и методом Рунге-Кутта 4 порядка на заданном отрезке с шагом h=0.1 (или h=0.01).

Решение

Сделаем преобразования:

Расчетные формулы модифицированного метода Эйлера:

Расчетные формулы метода Рунге - Кутта 4 порядка:

Таблица

x	y1	y2
1	2	2
1,1	1,2210	1,2221
1,2	1,4923	1,4977
1,3	1,8482	1,8432
1,4	2,2466	2,2783
1,5	2,7680	2,8274
1,6	3,4176	3,5201
1,7	4,2257	4,3927
1,8	5,2288	5,4894
1,9	6,4704	6,8643
2	8,0032	8,5834

Видно, что самым точным является метод Рунге - Кутта - 8,5834

б) Найти приближенное решение задачи Коши  или  методом Эйлера и Рунге-Кутта 4 порядка на отрезке [0;1] с шагом h=0.1 (или h=0.01).

Решение

Решим задачу модифицированным методом Эйлера и Рунге - Кутта с шагом h=0.1.

Введем функцию:

Тогда получим следующую задачу Коши для системы двух ОДУ первого порядка:

Расчетные формулы модифицированного метода Эйлера:

Расчетные формулы метода Рунге - Кутта 4 порядка:

Таблица. Модифицированный метод Эйлера

x	yсv	zcv	y	z	yтеор	zтеор	y-yтеор
0	5	2	5	2	5	2	2
0,1	4,98	-0,2	4,98	-0,18	4,975	-0,1462	0,016315
0,2	4,78157	-0,2974	4,78977	-0,2699	4,7796	-0,2461	0,015115
0,3	4,58314	-0,3948	4,59954	-0,3598	4,5842	-0,346	0,011915
0,4	4,38471	-0,4922	4,40931	-0,4497	4,3888	-0,4459	0,008715
0,5	4,18628	-0,5896	4,21908	-0,5396	4,1934	-0,5458	0,005515
0,6	3,98785	-0,687	4,02885	-0,6295	3,998	-0,6457	0,002315
0,7	3,78942	-0,7844	3,83862	-0,7194	3,8026	-0,7456	-0,00089
0,8	3,59099	-0,8818	3,64839	-0,8093	3,6072	-0,8455	-0,00409
0,9	3,39256	-0,9792	3,45816	-0,8992	3,4118	-0,9454	-0,00729
1	3,19413	-1,0766	3,26793	-0,9891	3,2164	-1,0453	-0,01049

Таблица. Схема Рунге - Кутта:

x	y	z	k1	l1	k2	l2	k3	l3	k4	l4
0	5	2	0	-1	-0,1	-0,7	-0,07	-0,75	-0,15	-0,468
0,1	4,98	-0,18	-0,18	-0,6713	-0,1188	-0,3422	-0,1681	-0,4626	-0,2374	-0,1934
0,2	4,78977	-0,2699	-0,2699	-0,3425	-0,1375	0,01564	-0,2662	-0,1752	-0,3249	0,0812
0,3	4,59954	-0,3598	-0,3598	-0,0138	-0,1563	0,37346	-0,3643	0,1122	-0,4123	0,3558
0,4	4,40931	-0,4497	-0,4497	0,31496	-0,175	0,73128	-0,4624	0,3996	-0,4997	0,6304
0,5	4,21908	-0,5396	-0,5396	0,6437	-0,1938	1,0891	-0,5605	0,687	-0,5872	0,905	4,02885	-0,6295	-0,6295	0,97244	-0,2126	1,44692	-0,6586	0,9744	-0,6746	1,1796
0,7	3,83862	-0,7194	-0,7194	1,30118	-0,2313	1,80474	-0,7567	1,2618	-0,762	1,4542
0,8	3,64839	-0,8093	-0,8093	1,62992	-0,2501	2,16256	-0,8548	1,5492	-0,8494	1,7288
0,9	3,45816	-0,8992	-0,8992	1,95866	-0,2688	2,52038	-0,9529	1,8366	-0,9369	2,0034
1	3,26793	-0,9891	-0,9891	2,2874	-0,2876	2,8782	-1,051	2,124	-1,0243	2,278
