Приблизительное решение нелинейного уравнения (метод касательных)
Кафедра
інформаційних систем та технологій
КУРСОВА
РОБОТА
на
тему
Наближене
розв’язання нелінійного рівняння (метод дотичних)
з
дисципліни Основи програмування та алгоритмічні мови
Виконав: студентка 2
курсу, 206 група
факультету ІСТ
Безнощенко Т.С.
Керівник: к.т.н.
Стешенко В.І.
Донецьк
- 2005 р.
Содержание
1. Титульный лист
. Содержание
. Введение
. Постановка задачи
.1 Обзор существующих методов
.2 Анализ метода касательных (метода секущих Ньютона)
.3 Решение нелинейного уравнения аналитически
. Описание алгоритма решения задачи
.1 Описание пользовательских идентификаторов
.2 Блок-схема программы
.3 Описание блок-схем
. Тестирование программы на контрольном примере
. Сравнительный анализ данных ручного просчета и машинных
экспериментов
. Описание программного обеспечения
.1 Описание ОС
.2 Описание среды программирования
.3 Описание программных модулей
Вывод
Список литературы
Приложение
3. Введение
В данной курсовой работе рассмотрена
тема приблизительного решения нелинейного уравнения методом касательных,
который также называется методом секущих Ньютона.
При решении задач математической
физики (при исследовании колебаний стержней, пластин и оболочек, при изучении
тепловых полей и т.д.) с использованием метода Фурье, возникает необходимость
решения трансцендентных уравнений. Большинство задач инерции движения твердых
тел сводятся к решению алгебраических уравнений n-ой степени.
Решение некоторых задач
непосредственно сводятся к нахождению корней трансцендентных уравнений.
Например, простейшая цепь (рис.1) состоит из источника έ, нелинейного элемента
(диод, транзистор и т.д.) RH и резистора нагрузки с сопротивлением R.
Необходимо найти ток в цепи IA и напряжение на нелинейном элементе UА.
0
Рис.1
Напряжение и ток резистора
рассчитывается согласно закону Ома для замкнутой цепи с помощью уравнения
U=E-IR. Нелинейный элемент определяется вольтамперной характеристикой U=U(I). В
результате для определения параметров IA и UA получаем нелинейное уравнение
относительно I: U(I)=E-IR.
Чтобы решить нелинейное уравнение
f(x)=0, где f(x) - алгебраическая или трансцендентная функция, определенная и
непрерывная на конечном или бесконечном интервале a<x<b, необходимо
пройти 2 этапа:
-й этап: выделение корней, то есть
нахождение промежутков, в которых содержится только один корень уравнения;
-й этап: уточнение приближенных
корней, то есть получение значений корня с заданной точностью.
4. Постановка задачи
.1 Обзор существующих методов
Для решения нелинейных уравнений
пользуются следующими методами: метод хорд, метод итераций, метод половинного
деления, комбинированный метод, метод касательных, метод перебора, метод
хорд-касательных. Рассмотрим первые три метода.
. Метод хорд. Заменим на отрезке
[a,b] кривую y=f(x) хордой, которая соединяет точки А и В (рис.1.). За
приближенное значение корня выберем точку пересечения хорды с осью ох. Значение
функции f(x1) сравниваем со значениями f(a) и f(b). В дальнейшем рассматриваем
отрезок [a1,b1]=[a1,x1], если f(a)f(x1)<0, и отрезок [a1,b1]=[x1,b] в
противном случае. Для нахождения приближенного значения корня имеем формулу:
+1=xn+c-xn/1-f(c)/f(xn)
где xn+c-xn - числитель,
-f(c)/f(xn) - знаменатель,
С - неподвижный конец отрезка [a,b].
За неподвижный конец следует
выбирать точку с=а, если f(a)f”(a)>0, и точку с=b, если f(b)f”(b)>0.
В случае, когда имеет место
неравенство
М≤2m1,
где=min|f’(x)|, M1=max|f’(x)|
[a,b] [a,b]
для оценки неточности можно
пользоваться формулой
|x*-x|<|xn+1-xn|<ε
(Рис.1)
Недостаток этого метода в неточности
вычислений.
. Метод итераций. При решении
нелинейного уравнения методом итераций пользуются записью уравнения в виде
x=f(x). (Уравнение f(x)=0 заменили равнозначным). Задаются начальное значение
аргумента x0 и точность ε. Первое приближение решения x1 находим из выражения x1=f(x0),
второе - x2=f(x1) и т.д. В общем случае i+1 приближение найдем по формуле xi+1
=f(xi). Указанную процедуру повторяем пока |f(xi)|>ε. Условие сходимости
метода итераций |f'(x)|<1.
Недостатки данного метода в том, что
необходимо вводить вспомогательную функцию и в неудобстве вычисления. Но в то
же время, простая итерационная формула и не нужны дополнительные исследования
функций.
. Метод половинного деления. При
решении нелинейного уравнения методом половинного деления задаются интервал
[a,b], на котором существует только одно решение, и желаемая точность ε. Затем определяется
середина интервала с=(а+b)/2 и проверяется условие F(a)∙F(c)<0. Если
указанное условие выполняется, то правую границу интервала b переносим в
среднюю точку с (b=c). Если условие не выполняется, то в среднюю точку
переносим левую границу(a=c). Деление отрезка пополам продолжается пока
|b-a|>ε.
Эти методы используются лишь для
непрерывных функций и ищут только действительные корни. (Исключением является
метод Лобачевского, который позволяет находить и комплексные корни).
.2 Анализ метода касательных (метод
секущих Ньютона)
В основу метода касательных лежит
идея линеаризации. Но в этом случае, кривая y=f(x) последовательно замещается
касательными, для которых находится точка пересечения с осью ox (рис.2) (в
случае действительных корней). Формула для последовательных приближений к корню:
+1=xn-f(xn)/f’(xn)
Причем, x0=a, если f(a)f”(a)>0, и
x0=b, если f(b)f”(b)>0.
Метод Ньютона наиболее эффективен
при решении тех уравнений, у которых значение модуля производной |f’(x)|
приближения корня достаточно велик, то есть график функции f(x) вокруг данного
корня имеет быструю сходимость.
Для контроля сходимости можно
использовать условие:
|xn+1-xn|<√2m1ε/M2, где M2=max|f”(x)|
[a,b]
(Рис.2)
.3 Решение нелинейного уравнения
аналитически
Метод Ньютона рассмотрен на
нижеприведенном уравнении:
¹-x³-2x²+3x-3=0
-й этап: нахождение промежутков, в
которых находится корень уравнения.
(x)= x¹-x³-2x²+3x-3
Область допустимых значений функции
f(x) вся числовая ось: є]-∞,∞[.
Найдем f’(x): f’(x)=4x³-3x²-4x+3
Найдем корни производной: 4x³-3x²-4x+3=0
x(x²-1)-3(x²-1)=0
(x²-1)(4x-3)=0=-1; =1; =3/4.
Составим таблицу значений функции
f(x):
x
|
-∞
|
-1
|
3/4
|
1
|
+∞
|
Sign f(x)
|
+
|
-
|
-
|
-
|
+
|
То есть, уравнение имеет 2
действительных корня, которые находятся на промежутках: x1є]-∞,-1[ и
x2є]1,∞[.
Уменьшим промежутки, которые имеют
корни таким образом, чтоб их длина была не больше единицы:
x
|
-2
|
-1
|
1
|
2
|
Sign f(x)
|
+
|
-
|
-
|
+
|
Отсюда видно, что x1є]-2,-1[;
x2є]1,2[.
-й этап: уточнение корней при помощи
метода Ньютона.
Рассмотрим промежуток [-2;-1], где
находится первый корень x1.
’=4x³-3x²-4x+3”=12x²-6x-4(a)*F2(a)=392 >0
Заметка: под f1(a) подразумевается
1-я производная, а под F2(a) подразумевается 2-я производная.
’=4x³-3x²-4x+3=min|y’(x)|
[-2;-1]
x²-6x-4=0
x²-3x-2=0=b²-4ac=9+48=57,2=-b±√D/2a,2=3±√57/12=0,87 - не
принадлежит отрезку [-2;-1]=-0,38
|f’(-2)|=|-33| ’(-0,38)=3,87’(-1)=0
m1(min)=0”’=24x-6 ”(-2)=56”(-1)=14 M2(max)=56
Ниже данные сгруппированы в таблицу:
f1(x)
|
f2(x)
|
f(a)*F2(a)
|
a
|
b
|
eps
|
-33
|
56
|
392
|
-2
|
-1
|
1E-10
|

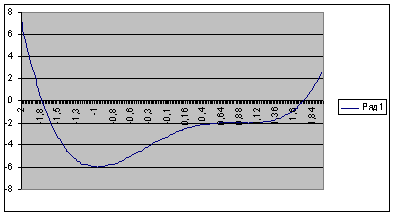

Расчеты и график функции, сделанные
в Excel:
xn
|
f(xn)
|
f1(xn)
|
f2(xn)
|
Xn1
|
Xn1-xn
|
Корень(2*m1*Eps/M2)
|
-2
|
7
|
-33
|
-1,78788
|
0,212121
|
3,71772E-06
|
-1,78788
|
1,1760227
|
-22,297965
|
45,08546
|
-1,73514
|
0,052741
|
|
-1,73514
|
0,0615176
|
-19,987538
|
42,53931
|
-1,73206
|
0,003078
|
|
-1,73206
|
0,0002013
|
-19,856836
|
42,39279
|
-1,73205
|
1,01E-05
|
|
-1,73205
|
2,177E-09
|
-19,856406
|
42,3923
|
-1,73205
|
1,1E-10
|
|
-1,73205
|
-3,55E-15
|
-19,856406
|
42,3923
|
-1,73205
|
0
|
|
Как видно из расчетов таблицы,
первый корень рамен: -1,73205.
Рассмотрим промежуток [1;2], где
находится второй корень x2.
’=4x³-3x²-4x+3”=12x²-6x-4
(f’и f”такие же как и для первого
корня)
Теперь ищем m1 и M2:
|f’(1)|=|0|
|f’(2)|=|15| m1(min)=0
|f”(1)|=|2|
|f”(2)|=|32| M2(max)=32
Ниже данные сгруппированы в таблицу:
f1(x)
|
f2(x)
|
f(a)*F2(a)
|
a
|
b
|
eps
|
0
|
32
|
-64
|
1
|
2
|
1E-10
|

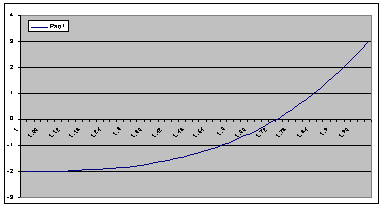

Расчеты и график функции, сделанные
в Excel:
xn
|
f(xn)
|
f1(xn)
|
f2(xn)
|
Xn1
|
Xn1-xn
|
корень(2*m1*Eps/M2)
|
2
|
15
|
32
|
1,8
|
-0,2
|
0
|
1,8
|
0,5856
|
9,408
|
24,08
|
1,737755102
|
-0,062244898
|
|
1,737755
|
0,045167903
|
7,980242552
|
21,81098292
|
1,732095136
|
-0,005659966
|
|
1,732095
|
0,000348282
|
7,857364326
|
21,6092719
|
1,73205081
|
-4,43255E-05
|
|
1,732051
|
2,12279E-08
|
7,856406519
|
21,60769525
|
1,732050808
|
-2,70199E-09
|
|
1,732051
|
0
|
7,856406461
|
21,60769515
|
1,732050808
|
0
|
|
Как видно из расчетов таблицы,
второй корень равен: -1,732051.
5. Описание алгоритма решения задачи
.1 Описание пользовательских
идентификаторов
- константа, типа real (вещественный
тип), размер: 8 байт, в 1 случае равная -2, во 2 случае 1; обозначает край
промежутка, на котором находится корень уравнения.- константа, типа real
(вещественный тип), размер: 8 байт, в 1 случае равная -1, во 2 случае 2;
обозначает край промежутка, на котором находится корень уравнения.- константа,
равная 0,0000000001, типа real (вещественный тип), размер 8 байт; обозначает
погрешность.- константа, типа integer (целого типа), размер 4 байта, в 1 случае
равная 0 и во 2 случае также равна 0. Обозначает минимальное значение (по
модулю) производной значения точки (-1) в первом случае и точки (1) во втором
случае.- константа, типа integer (целого типа), размер 4 байта, в 1 случае
равная 56,во 2 случае равна 32. Обозначает максимальное значение (по модулю)
производной значения точки (-2) в первом случае и точки (2) во втором случае.-
переменная, вещественный тип, размер 8 байт, участвует в формулах по вычислению
производной и функции.- переменная, вещественный тип, размер 8 байт, участвует
в формулах по присвоению и вычислению значений.- переменная, вещественный тип,
размер 8 байт, участвует в формулах по присвоению и вычислению значений.-
локальная переменная, вещественного типа, размер 8 байт, это функция,которая
вычисляется по формуле.- (также как и f) но явл.производной функции.- (также
как f1) но в отличии от f1 является второй прозводной.
.2 Блок-схема программы
Основная блок-схема
Вспомогательные блок-схемы
Для f
Для f1-для нахождения приближений
Для f2-для нахождения края, с
которого начинаются итерации
.3 Описание блок-схем программы
нелинейное уравнение программный
алгоритм
Блок-схема №1
. Блок начала программы.
. Блок объявления констант.
. Блок объявления переменных.
. Проверка условия.
. Присвоение переменной значения в
случае выполнения условия.
. Присвоение переменной значения в
случае не выполнения условия.
. Расчет начального приближенного
значения.
. Проверка следующего условия
(начало цикла). В случае не выполнения, переходим к блоку 8. В случае
выполнения, в цикл не заходим и сразу осуществляем переход к 10 блоку.
. Расчет приближенного значения.
. Вывод промежуточных результатов.
. Вывод окончательных результатов.
. Блок окончания программы.
. Блок начала программы.
. Ввод аргумента
. Расчет функции по формуле.
. Вывод результата f(x)
. Блок окончания программы.
Блок-схема №3
. Блок начала программы.
. Ввод аргумента
. Расчет функции по формуле.
. Вывод результата f1(x)
. Блок окончания программы.
Блок-схема №4
. Блок начала программы.
. Ввод аргумента
. Расчет функции по формуле.
. Вывод результата f2(x)
. Блок окончания программы.
6. Тестирование программы на
контрольном примере
Программа была тестирована на
следующем примере: x¹-x³-2x²+3x-3=0.
Результаты выполнения расчетов
программой, написанной на языке программирования Turbo Pascal приведены ниже.
Правильность метода была
проанализирована ручным расчетом.
A=-2.0000 do B=-1.0000E
0.0000000001= -1.7878787879 xn+1= -1.7351386122 f(xn+1)= 0.0615150328=
-1.7351386122 xn+1= -1.7320609420 f(xn+1)= 0.0002012359= -1.7320609420 xn+1=
-1.7320508077 f(xn+1)= 0.0000000022= -1.7320508077 xn+1= -1.7320508076 f(xn+1)=
0.0000000000= -1.7320508076 xn+1= -1.7320508076 f(xn+1)= 0.0000000000.znach=
-1.7320508076f(xn1)= 0.0000000000korenA= 1.0000 do B= 2.0000E 0.0000000001=
1.8000000000 xn+1= 1.7377551020 f(xn+1)= 0.0451679035= 1.7377551020 xn+1=
1.7320951358 f(xn+1)= 0.0003482818= 1.7320951358 xn+1= 1.7320508103 f(xn+1)=
0.0000000212= 1.7320508103 xn+1= 1.7320508076 f(xn+1)= 0.0000000000=
1.7320508076 xn+1= 1.7320508076 f(xn+1)= 0.0000000000.znach=
1.7320508076f(xn1)= 0.0000000000
7. Сравнительный анализ данных
ручного просчета и машинных экспериментов
Первый корень
|
Второй корень
|
Excel
|
Pascal
|
Excel
|
Pascal
|
-1,78788
|
-1.7878787879
|
1,8
|
1.8000000000
|
-1,73514
|
-1.7351386122
|
1,737755102
|
1.7377551020
|
-1,73206
|
-1.7320609420
|
1,732095136
|
1.7320951358
|
-1,73205
|
-1.7320508077
|
1,73205081
|
1.7320508103
|
-1,73205
|
-1.7320508076
|
1,732050808
|
1.7320508076
|
-1,73205
|
-1.7320508076
|
1,732050808
|
1.7320508076
|
Нижняя выделенная строка содержит
окончательный ответ xn. Как видно из таблицы, численные значения приближений
совпадают. Это говорит о правильности расчетов программы.
8. Описание программного обеспечения
.1 Описание ОС Windows
- популярная графическая
операционная система. Она очень проста и удобна в эксплуатации. С каждой новой
версией этих программных продуктов расширяется диапазон задач, которые ПК могут
решать в различных сферах информационно-вычислительной
деятельности.обеспечивает вытесняющую многозадачность и многопоточность.
Пользовательские программы могут выполнятся с разделением во времени в
различных окнах. Каждая программа может содержать несколько информационных
потоков, которые одновременно решают самостоятельные задачи.
Совместимость между интерфейсами
различных прикладных программ достигается в Windows благодаря 32-разрядному
интерфейсу API (Application Program Interface - интерфейс прикладных программ),
предоставляющему программистам полный набор функций и ресурсов для создания
средств интерфейса, с помощью которого приложения могут управлять файлами или
отображением информации на экране дисплея.
Одной из важнейших возможностей
Windows является поддержка технологии самонастраивающихся устройств Plug and
Play. Их назначение - распознавание операционной системой любых периферийных
устройств и управление ими.располагает встроенными возможностями для
организации одноранговой локальной сети. Операционная система поддерживает все
основные протоколы и стандарты, автоматически анализирует параметры локальной сети.
Архитектура Windows построена на
системе представлений об управлении виртуальной машиной в защищенном режиме
работы процессора. Черты Windows:
Мультизадачный режим работы.
Оптимальное управление ресурсами
компьютера.
Графический пользовательский интерфейс.
Наличие техники связывания и
встраивания объектов других программ.
Возможность работы в сетевой среде.
Интерфейс мультимедиа.
.2 Описание среды программирования
Алгоритмический язык Паскаль
разработан профессором Цюрихского технологического института Никлаусом Виртом в
1969-71 гг для обучения студентов структурному программированию. Идеи,
заложенные в основу создания языка, позволили фирме Borland International
значительно расширить алгоритмические средства языка, а удобное меню команд и
высокая скорость компиляции сделали язык Турбо Паскаль одним из самых
распространенных среди начинающих программистов.
Процесс программирования начинается,
как правило, с составления алгоритма - последовательности операций, описывающих
процесс решения задачи. Программирование заключается в записи алгоритма на
языке программирования и отладки программы. Текст программы записывается в
текстовом редакторе, затем программа компилируется - переводится транслятором
(переводчиком) в машинные коды и запускается на выполнение. Процесс отладки
программы начинается с выявления:
.Синтаксических ошибок в тексе;
.Алгоритмических ошибок (неверно
составлении или запрограммирован алгоритм), и заканчивается, как правило
написанием новой программы, т.к. программу можно усовершенствовать очень много
раз, а отлаженную программу лучше уже не изменять.
Для загрузки среды Турбо-Паскаль
запускается файл turbo.exe, расположенный в папке BIN.
Положительные черты:
Простота языка позволяет быстро его
освоить и создавать алгоритмически сложные программы.
Развитые средства представления
структур данных обеспечивает удобство работы как с числовой, так и с символьной
и битовой информацией.
Наличие специальных методик создания
трансляторов с паскаля упростило их разработку и способствовало широкому
распространению языка.
Оптимизирующие средства трансляторов
с паскаля позволяют создавать эффективные программы. Это послужило одной из
причин использования паскаля в качестве языка системного программирования.
В языке паскаль реализованы идеи
структурного программирования, что делает программу наглядной и дает хорошие
возможности для разработки и отладки.
В минимальной конфигурации не
требует инсталляции.
Процедурный язык.
Недостатки:
Работает под DOS.
Слабая преобразовываемость одних
типов в другие.
Малое количество графических команд.
Невозможность работы с хорошим
расширением.
Отсутствие функции возведения в
степень.
.3 Описание программных модулей
Файл носит название:
metod_kasatelnuh;
расширение: pas;
размер: 1,5 байт;
устанавливается: запуском из среды
Turbo Pascal;
запуск: 1) Run-Run;
)Ctrl + F9;
)После компиляции программы на
Паскале (Run-Run)
создается выполняемый exe - файл.
Его можно запустить в двоичным щелчком.
Вывод
В данной курсовой работе был
выполнен анализ метода решения нелинейных уравнений - метод касательных (метод
Ньютона), выполнен анализ еще нескольких методов решения подобных уравнений.
Также разработан алгоритм решения уравнения методом Ньютона, на основании
которого и была написана программа в среде Turbo Pasсal.
Было выяснено, что метод касательных
удобно применять для решения нелинейных уравнений.
Алгоритм решения задачи достаточно
прост и его удобно представить в блок-схемах, на основе которых и составлялась
в дальнейшем программа. Объем программы невелик, поэтому в качестве носителя
могла использоваться дискета.
Список литературы
1. Алексеев В.Е., Ваулин А.С., Петрова Г.Б. - Вычислительная
техника и программирование. Практикум по программированию: Практ.пособие/-М.:
Высш.шк., 1991.-400с.
. Вычислительная техника и программирование: Учебник для техн.
вузов/ Петров А.В., Алексеев В.Е., Ваулин А.С. и др.-М.: Высш.шк., 1990-479 с.
. Гусев В.А., Мордкович А.Г. - Математика: Справ. материалы:
кн.для учащихся-2-е изд.М.:Просвещение, 1990.-416 с.
. Методичні указання (ДонНУ), с.25-30
. А.Гарнаев «Exel, VBA, Internet в экономике и финансах»:
Санкт-Перергург,2001 г.
. «Введение в С++» Бьярн Страуструп (электронная версия).
. «Учимся программировать на Pascal»,Ален Голуб,учебник.
. «Turbo Pascal» Валерий Фаронов, Санкт-Петербург,2003.
. «Алгоритмические трюки для программистов», Генри С. Уоррен
младший (электронная версия).
. «Использование шаблонов в Pascal» статья на сайте Гречина А.А.
2005 г.
Приложение
(Листинги программы)
metod; crt; xn,xn1,a,b,eps:real;
,m2:integer;f(x:real):real:=x*x*x*x-x*x*x-2*x*x+3*x-3;;f1(x:real):real:=4*x*x*x-3*x*x-4*x+3;;f2(x:real):real;:=12*x*x-6*x-4;;;:=-2;b:=-1;eps:=0.0000000001;m1:=0;:=56;('Ot
A=',a,' do B=',b);('Pogrewnost E
',eps:15:10);;f(a)*f2(a)>0xn:=axn:=b;:=xn-f(xn)/f1(xn);abs(xn1-xn)>sqrt(2*m1*eps)/M2
do:=xn1;:=xn-f(xn)/f1(xn);('xn=',xn:15:10,' xn+1=',xn1:15:10,'
f(xn+1)=',f(xn1):15:10);;;('Kon.znach');('xn1=',xn1:15:10,'f(xn1)=',f(xn1):15:10);;('Vtoroy
koren');:=1;b:=2;eps:=0.0000000001;m1:=0;:=32;('Ot A=',a,' do
B=',b);('Pogrewnost E
',eps:15:10);;f(a)*f2(a)>0xn:=axn:=b;:=xn-f(xn)/f1(xn);abs(xn1-xn)>sqrt(2*m1*eps)/M2
do:=xn1;:=xn-f(xn)/f1(xn);('xn=',xn:15:10,' xn+1=',xn1:15:10,'
f(xn+1)=',f(xn1):15:10);;;('Kon.znach');('xn1=',xn1:15:10,'f(xn1)=',f(xn1):15:10);;.
