1. ПІДБІР ЕЛЕКТРОДВИГУНА І КІНЕМАТИЧНИЙ РОЗРАХУНОК УРУХОМНИКА

По табл.1.1[1] приймаємо:

ККД пари циліндричних зубчасих коліс ;

коефіцієнт, враховуючий витрати пари підшипників кочення

ККД відкритої ланцюгової передачі

ККД, враховуючий втрати в опорах валу привідного барабану

Загальний ККД урухомника:

                      (1.1)

Визначаємо потужність на валу

   (1.2)

Потрібна потужність електродвигуна

         (1.3)

Кутова швидкість барабану

   (1.4)

Частота обертання барабану

         (1.5)

В табл.П1 по вимогам потужності (додаток [1] ) Р_потр =7,5 кВт з врахуванням можливості привода, складеного із циліндричного редуктора і ланцюгової передачі можливі значення передаточних відношень для циліндричного зубчатого редуктора І_р =3 ÷ 6 і для ланцюгової передачі

І_л =3 ÷ 6 І_заг = І_р * І_л = 9 ÷ 36

вибираємо електродвигун трьохфазний короткозамкнений серії 4А, закритий, обдуваємий, з синхронною частотою обертання 1000об/хв потужністю 7,5кВт , типорозміром серії 4А132М6У3, ковзанням S=3,2% (ГОСТ 19523-81) і відношення Т_п/Т_н=2,0.

Номінальна частота обертання двигуна

(1.6)

Рисунок 1,1 Кінематична схема урухомника.

а кутова швидкість

Перевіряємо загальне передавальне відношення редуктора

       (1.8)

що можна визнати прийнятним, так як воно знаходиться між 9 і 36 (більше значення приймати не рекомендують).

Передавальні відношення складових урухомника можна прийняти: для редуктора згідно з ГОСТ 2185-66 u_р=5, для ланцюгової передачі u_л = 16,88/5 =3,376.

Частоти обертання й кутові швидкості валів редуктора і приводного барабану зводимо до таблиці:

Табл.1.1 Кінематична характеристика урухомника

Визначаємо обертові моменти:

на валу шестерні

      (1.8)

на валу колеса:

         (1.9)

2. РОЗРАХУНОК ПЕРЕДАЧІ

.1 Вибір допустимих напружень

Оскільки в завданні немає особливих вимог у відношенні габаритів передачі, вибираємо матеріали з середніми механічними характеристиками (див.розділ ІІІ, табл.3.3 [1]):

для шестерні сталь 45, термообробка ─ покращення , твердість ─ НВ 230;для колеса ─ сталь 45, термообробка ─ покращення , але твердість на 30 одиниць нижче ─ НВ 200

Допустимі контактні напруження:

   (2.1)

де ─ границя контактної витривалості при базовому числі циклів.

По табл.3.2 розд.ІІІ[1] для вуглецевистих сталей з твердістю поверхонь зубів менше НВ 350 і термічною обробкою (покращенням)

   (2.2)

─ коефіцієнт довговічності; при числі циклів навантаження більше базового, що має місце при тривалій експлуатації редуктора, приймаємо ;коефіцієнт безпеки [S_H=1,10].

Для косозубих коліс розрахункове допустиме контактне напруження визначаємо за формулою:

   (2.3)

для шестерні:

(2.4)

для колеса:

         (2.5)

Тоді розрахункове допустиме контактне напруження

(2.6)

.2 Проектний розрахунок передачі

Коєфіцієнт , не дивлячись на симетричне розташування коліс відносно опор (див.рис. 12.2 [1] ), приймемо вище рекомендованого для цього випадку , так як зі сторони ланцюгової передачі діють сили, що визивають додаткову деформацію веденого валу і погіршують контакт зубів.Приймаємо попередньо (по табл.3.1[1]), як у випадку несиметричного розташування коліс значення

Приймаємо для косозубих коліс коефіцієнт ширини вінця по міжвісьовій відстані

 (див.стор.36. [1] ).

Міжвісьова відстань з умови контактної витривалості активних поверхонь зубів

(2.2.1)

де для косозубих коліс К_а =43, передавальне число редуктора u_р =5.

Перевірка міжвісьової відстані

Назначаємо найближче за ГОСТ 2185-66 а_w=200мм.

Нормальний модуль зацеплення приймаємо за наступною рекомендацією:

       (2.2.2)

Приймаємо за ГОСТ 9563-60 m_n=2,5мм.

Приймаємо попередньо кут нахилу зубівта визначаємо числа зубів шестерні та колеса.

     (2.2.3)

Приймаємо z₁=26; тоді

     (2.2.4)

Уточнене значення кута нахилу зубів

   (2.2.5)

Основні розміри шестерні та колеса:

Діаметри ділильні:

    (2.2.6)

(2.2.7)

Перевірка :

        (2.2.8)

Визначаємо діаметри вершин зубів:

          (2.2.9)

      (2.2.10)

ширина колеса

   (2.2.11)

ширина шестерні

  (2.2.12)

Визначаємо коєфіцієнт ширини шестерні по діаметру:

         (2.2.13)

Визначаємо колову швидкість і степінь точності передачі

   (2.2.14)

При такій швидкості для косозубих коліс слідує прийняти 8-й ступінь точності (с.32 [1] ).

.3 Перевірочний розрахунок передачі на контактну витривалість

Визначаємо коефіцієнт навантаження за формулою

      (2.3.1)

Вибираємо коефіцієнт К_Hβ. Значення К_Hβ дане в табл.3.5[1]. при, твердості НВ≤350 та несиметричному розташуванні коліс відносно опор з урахуванням згину від натягу ланцюговою передачею К_Hβ ≈1,33.

По табл. 3.4[1] при v= 3,38м/с і 8-му ступеню точності вибираємо коефіцієнт =1,09.

По табл.3.6 для косозубих коліс при при v ≤ 5 м/сек маємо К_Hv=1,0.

Таким чином, коефіцієнт навантаження буде:

Перевірку контактних напруг виконуємо за формулою:

2.4 Зусилля, які виникають в передачі

Сили, що діють в зацепленні:

Колова

(2.4.1)

Радіальна

        (2.4.2)

Осьова

        (2.4.3)

.5 Перевірочний розрахунок на витривалість при згині

Перевіряємо зуби на витривалість, скориставшись формулою (3.25 [1]):

      (2.5.1)

Тут коефіцієнт навантаження (див. стор.42 [1] ).

      (2.5.2)

По табл.3.7 [1] при , твердості НВ≤350 та несиметричному розташуванню зубчастих коліс відносно опор =1,33. По табл.3.8 [1] при швидкості V=3,38 м/сек, 8-му ступені точності К_FV = 1,3.

Таким чином

_F - коефіцієнт, що враховує форму зуба і залежить від еквівалентного числа зубів z_V:[див.розд.ІІІ, пояснення до формули 3.25]:

у шестерні       (2.5.3)

у колеса         (2.5.4)

 та

Визначаємо допустимі напруги за формулою:

        (2.5.5)

По табл.3.9 для сталі 45 покращеної при твердості НВ ≤ 350 .

Для шестерні

Для колеса σ⁰ _Limb =1,8× 200 =360 МПа;

- коефіцієнт безпеки, де ; табл.3.9[1]  (для поковок і штамповок).

Тому

(2.5.6)

Допустимі напруги :

для шестерні

для колеса

Знаходимо відношення

Для шестерні

Для колеса

Подальший розрахунок слід вести для зубів колеса, для якого знайдене відношення менше.

Визначаємо коефіцієнти  та:

Для середніх значень коефіцієнта торцевого перекриття  і 8-ої степені точності .

Перевіряємо міцність зуба за формулою:

 (2.5.7)

3. РОЗРАХУНОК ДЕТАЛЕЙ ТА ВУЗЛІВ ПЕРЕДАЧІ

.1 Попередній розрахунок валів передачі

Попередній розрахунок проводимо на кручення за пониженими допустимими напругами.

Ведучий вал:

Діаметр вихідного кінця при допустимих напругах [τ_к] =25Мпа за формулою

    (3.1.1)

Так як вал редуктора з’єднаний муфтою з валом електродвигуна, то необхідно узгодити діаметр ротора d_дв і валу d_в1^. Деякі муфти можуть з’єднувати вали різних діаметрів в межах одного номінального момента. У вибраного електродвигуна діаметр валу d_дв =38мм.

Вибираємо МУВП за ГОСТ 21424-75 з розточками півмуфт під d_в1 = 36мм та. Приймаємо під підшипниками d_п1=40мм. Шестерню виконуємо за одне ціле з валом.

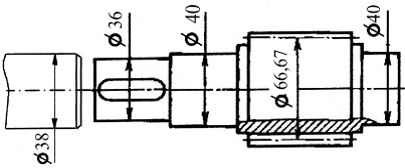

Рис. 3.1.1Конструкція ведучого валу

Ведений вал.

Враховуючи вплив згину валу від натягу ланцюга, приймаємо

[τ_к] =20 Мпа. Діаметр вихідного кінця валу:

Приймаємо найближче більше значення зі стандартного ряду : d_в2=50мм.

Діаметр валу під підшипниками d_п1 =55мм. Під зубчастим колесом d_к2=60мм.

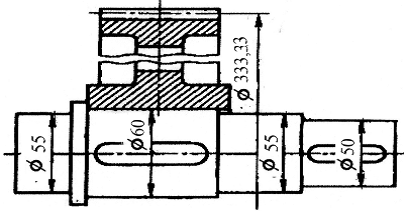

Рис.3.1.2.Конструкція веденого валу

.2 Конструктивні розміри елементів передачі

Шестерню виконуємо за одне ціле з валом; її розміри визначено вище:₁= 66,67 мм d_a1 =71,67мм b₁ =85мм.

Колесо коване₂= 333,3мм d_a2 =338,33мм b₂ =80мм.

Визначаємо діаметр ступиці

d_cт =1,6d_k2 =1,6 х 70 =112мм                                                     (3.2.1)

Довжина ступиці

l_ст = (1,2÷1,5) х d_k2 =(1,2÷1,5) х 60 =72÷90мм                          (3.2.2)

Приймаємо l_ст =80 мм;

Товщина обода

Приймаємо

Товщина диска

          (3.2.4)

Приймаємо С=24мм.

.3 Конструктивні розміри кришки і корпуса редуктора

Товщина стінок корпуса і кришки

   (3.2.1)

Приймаємо

     (3.2.2)

Приймаємо

Товщина фланців поясів корпусу і кришки :

верхнього поясу корпусу й поясу кришки

     (3.2.3)

   (3.2.4)

Нижнього поясу корпуса

(3.2.5)

Приймаємо 20мм.

Діаметр болтів :

фундаментних

       (3.2.7)

Приймаємо болти з різьбою М20.

Болти,що кріплять кришку підшипників до корпусу біля підшипників

(3.2.8)

Приймаємо болти з різьбою М16.

Болти,що зєднують кришку з корпусом

  (3.2.9)

Приймаємо болти з різьбою М12.

3.4 Підбір підшипників кочення

Попередньо намічаємо радіальні шарикопідшипники середньої серії; габарити підшипників вибираємо за діаметром валу у місці посадки підшипників d_п1=40мм і d_п2=65мм.

Табл. 3.4.1Конструктивні розміри підшипників

.5 Підбір шпонок

Шпонки призматичні із закругленими торцями. Розміри перерізів шпонок і пазів і довжини шпонок ─ по ГОСТ23360-78.

Матеріал шпонок ─ сталь45 нормалізована.

Напруги зім’яття та умови міцності

     (3.7.1)

Допустимі напруги при сталевій ступиці

Ведучий вал.=36мм× h =10× 8мм; t₁=5,0мм; довжина шпонки l = 70мм.

Момент на ведучому валу Т₁=74,04 *10³Н мм

Ведений вал.

Із двох шпонок ─ під зубчастим колесом та під зіркою ланцюгової передачі більш навантажена друга (менший діаметр валу і тому менші розміри поперечного перерізу шпонки).=50ммх h =14 х 9 мм; t₁ =5,5мм, довжина шпонки l =75 мм ;момент Т₃ =370,2*10³Н мм

Умову міцності виконано.

.6 Уточнений розрахунок валів

Уточнений розрахунок проводимо для веденого вала.

Ведений вал несе такі ж навантаження як і ведучий:

_t = 2221 Н F_r = 829 Н F_a= 412 Н

Вибираємо привідний роликовий однорядний ланцюг.

Для врахування дії сили на вал від ланцюгової передачі визначаємо окремі параметри ланцюга і зірочок.

Т₂=Т₃ =370,2 х10³ Н∙мм

Передаточне число було прийнято раніше_л= 3,376

Число зубів ведучої зірочки:

z₃ = 31-2u = 31- 2×3,376 = 24,248;                                             (2.6.1)

z ₃=24

Визначаємо число зубів веденої зірочки

z ₄ = z₃×u_л =24 × 3,376 =81,024                                                (2.6.2)

Приймаємо z₃ =24 z₄=81

Уточнюємо фактичне передавальне відношення:

Відхилення , що допустимо.

Для визначення кроку ланцюга потрібно знати допустимий тиск [р] в шарнірах ланцюга. Значенням допустимого тиску визначаємо в таблиці задаємся орієнтовно в залежності від частоти обертання ведучої зірочки.

Ведуча зірочка ланцюга має чатоту обертання n₂ =193,6 об/хв.

Середнє значення допустимого тиску при вказаній частоті обертання [р] =20 МПа.

Крок ланцюга визначається за формулою:

Де Т₃ =370,2х10³ Нмм - обертовий момент на ведучій зірочці;

К₃ ─ експлуатаційний коефіцієнт, у проекті приймається К₃ =1,25;

[р] =20 МПа─ допустимий тиск на одиницю проекції опорної поверхні шарніра ланцюга;=1 ─ число рядів ланцюга.

Значення допустимого тиску [р] приймається по таблиці 15 в залежності від кроку ланцюга і частоти обертання веденого валу редуктора.

По табл.7.15 [Л1] вибираємо більше близьке значення t =31,75мм.

Визначаємо швидкість ланцюга

де n₁ ─ число обертів малої зірочки (веденого вала редуктора) за хвилину.

Колова сила на ланцюзі F_tл

Необхідно також врахувати зусилля від провисання ланцюга, яке також визначається за формулою:

де k_f =1,5 при куту нахилу передачі ланцюгової передачі γ=45⁰.=3,8 кг/м ─ маса 1м ланцюга;

а_л ─ міжцентрова відстань ланцюгової передачі.

де t =31,75мм ─ крок обраного ланцюга.

Навантаження на вал від ланцюгової передачі складає:

Складова цього навантаження

_t = 2221 Н F_r = 829 Н F_a= 412 Н

l=150мм l₁=80мм; l₂=75мм;

Визначаємо реакції в опорах балки в площині xz:

Напрям сили R_x1 необхідно змінити на протилежний.

Перевірка:

Визначаємо реакції в опорах балки в площині yz:

Перевірка:

Визначаємо сумарні реакції в опорах валу:

Виконуємо побудову епюр згинаючих моментів, попередньо розбивши вал на три проміжки.

При z=0; M=0Нм

При z=l₁=0,08м; M= 184,6 Нм

При z=0; M = 0 Нм

При z= l₁=0,08м; M= 184,6 Нм

При z=0 ; M= 184,6 Нм

При z=l-l₂=0,075 м; M= 9,0 Нм

При z= 0 M= 184,6 Нм

При z=l-l₂=0,075 м; M= 163,45 Нм

При z=0 ; M= 9,0 Нм

При z=l₂=0,075м; M= 0 Нм

При z= 0 ; M= 100,0 Нм

При z= l₂=0,075м; M= 0 Нм

Приймаємо,що нормальні напруження від згину змінюються за симетричним циклом, а дотичні від кручення ─ за пульсуючим (віднульовим) циклом.

Рис.3.5.2 Розрахункова схема веденого валу

Розрахунок виконуємо для дільниці веденого вала в місці встановлення найбільш навантаженої опори (між зубчатим колесом і вихідним кінцем вала) [1, переріз К-К, рисунок 12.9, с.306].

Матеріал вала той же , що і для шестірні, тобто сталь 45, термічна обробка -покращення.

При діаметрі заготовки до 500мм середнє значення 570МПа.

Границя витривалості при симетричному циклі згину

Границя витривалості при симетричному циклі дотичних напруг

Концентрація напружень обумовлена переходом від 55мм до 50мм; при

 і

Коефіцієнти концентрації напружень k_σ =1,65 і k_τ= 1,19 ;ε_σ =0,8; ε_τ =0,69;(табл.8.8).

Приймаємо коефіцієнти ψ_σ = 0,15 і ψ_τ = 0,1.

Згинальний момент

Вісьовий момент опору

Амплітуда нормальних напруг

Полярний момент опору

Амплітуда і середнє напруження циклу дотичних напруг

Коефіцієнт запасу міцності по нормальних напругах

Коефіцієнт запасу міцності по дотичних напругах

Результуючий коефіцієнт запасу міцності для перерізу Б-Б

.7 Вибір мастила

Змащення зубчастого зацеплення здійснюється зануренням зубчастого колеса в масло, яке заливається всередину корпусу до рівня, що забезпечує занурення колеса приблизно на 10мм. Обєм масляної ванни V визначають із розрахунку 0,25 дм³ масла на 1кВт потужності, що передається:= 0,25 х 7,5 = 1,875дм³

По табл 10,8 [Л1] встановлюємо вязкість мастила.. При контактних напругах 475МПа і швидкості 3,38 м/с рекомендована в’язкість мастила повинна бути 28 х10^-6 м/с. По табл.10.10[1] приймаємо мастило індустріальне И-30А (ГОСТ 20799-75).

Камери підшипників заповнені пластичним змащувальним матеріалом УТ-1, який періодично поповнюється шприцом через прес-маслянки.

.8 Посадка основних деталей

Посадки призначаємо згідно вказівок , приведених у таблиці 10.13[1].

Посадка зубчастого колеса на вал  по ГОСТ 25347-82. Посадка зірочки ланцюгової передачі на вал редуктора

Шийки валів під підшипнии виконуємо з відхиленням валу k6. Відхилення отворів в корпусі під зовнішні кільця за Н7.

Інші посадки признчаємо, користуючись даними таблиці 10.13.

3.9 Складання редуктора

Перед складанням внутрішню порожнину корпусу редуктора ретельно очищають і покривають мастилостійкою фарбою.

Складання здійснюють у відповідності зі складальним креслеником редуктора , починаючи з вузлів валів:

на ведучий вал насаджують маслоутримуючі кільця і кулькопідщипники , попередньо нагріті в маслі до температури 80-100⁰ С;

на ведений вал закладають шпонку і напресовують зубчасте колесо до упору в бурт вала; потім надівають розпірну втулку, мастилоутримуючі кільця і встановлюють шарикопідшипники, попередньо нагріті в маслі.

Складені вали вкладають в основу корпусу редуктора і надягають кришку корпусу, покриваючи попередньо поверхні стику кришки і корпусу спиртовим лаком.

Для центрування встановлюють кришку на корпус при допомозі двох конічних штифтів, що кріплять кришку до корпусу.

Після цього на ведений вал надівають розпірне кільце, у підшипникові камери закладують пластичну змазку, ставлять кришку підшипників з комплектом металевих прокладок для регулювання.

Перед встановленням наскрізних кришок у проточки закладаютьманжети. Перевіряють провертанням валів відсутність заклинювання підшипників (вали повинні прокручуватися від руки) і закривають кришки гвинтами.

Далі на кінець веденого валу в шпонкову канавку закладають шпонку, всановлюють зірочку і закріплюють її торцевим кріпленням; гвинт торцевого кріплення штопорять спеціальною планкою.

Потім вкручують пробку маслоспускного отвору з прокладкою і жезловий масловказівник.

Заливають в корпус мастило і закривають зоровий отвір кришкою з прокладкою із технічного картону і закріплюють кришку болтами.

Складений редуктор обкатують і випробовують на стенді за програмою, встановленою технічними умовами на редуктор.

СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ

1. Методичні вказівки до виконання курсового проекту для студентів спеціальності « Експлуатація та ремонт обладнання харчових виробництв» СТХТ НУХТ 2012.

. Курсовое проектирование деталей машин под ред. С.А. Чернавского М. «МАШИНОСТРОЕНИЕ» 1987.

. Анурьев В.И. Справочник конструктора-машиностроителя в 3-х т.-9-е изд.перераб. и доп. Под ред. И.Н. Жестковой. - М; Машиностроение. 2006.
