Расчет протяжки
Расчет
Протяжки
Исходные Данные:
Материал заготовки = Сталь 40Х (Конструкционная легированная
сталь)
D =36H7 мм.
Допуск = 0.025
L0=46 мм.
d 0 = 34,9 мм. HB =207
Табличные данные:
S z (подъем на зуб) = 0.04;
К = 2 (коэффициент заполнения впадин между зубьями протяжки.)
Количество стружкоделительных канавок => 12.
Количество стружкоделительных канавок. 12
q (сила резания на 1 мм. длины режущей кромки зуба
протяжки) = 19.8
Расчет:
Fc = L0*Sz = 46*0.04 = 1.84 (мм2) - площадь
сечения металла, снимаемого одним зубом;
FB = K*Fc = 2*1.84 = 3.68 (мм2)
- площадь сечения впадины.
Припуск:
А = D - d 0 = 36-34,9 = 1,1 мм
Количество режущих зубьев
Zp = (0.55/0.04) + 1 = 14.75 => принимаем 16 +1
(не рабочий).
Количество зачищающих зубьев принимаем Z3 = 3
Расчет припуска режущих зубьев: 13*0.04*2 =1.04.
Шаг режущих зубьев:
tp = (1.25 … 1.5) * L00.5 = (1.25 … 1.5) * 460.5
= 8.5…10.2 => tp =14 мм.
LP = (16+1) *14 = 224 мм.
Шаг калибрующих зубьев tK = 0.8 tp = 0.8*14 =11.2 мм.
Число калибрующих зубьев zK = 6.
LР. K. = 6*11.2 = 67.2 мм.
Геометрические элементы режущих и калибрующих
зубьев:
γ (передний угол зуба) =150 для стали
40Х
α (для черновых зубьев) = 30
α (для зачищающих зубьев) = 20
αK = 10
Предельное отклонение передних углов всех зубьев ±20;
задних углов ±30’; задних углов калибрующих зубьев ±
15’.
Максимальное число одновременно рабочих зубьев:
Zmax = (L0/ tp) +1 = (46/14) +1 = 4.3
=> 5
Определяем размеры режущих зубьев. Диаметр первого зуба
принимаем, равным диаметру передней направляющей части.
D3 = D-A= 36-1.1= 34.9 мм.
протяжка хвостовая часть зуб
Диаметр каждого последующего увеличивается на 2*sz. На последних 3
зачищающих зубьев, предшествующих калибрующим зубьям, подъем на зуб постепенно
уменьшается по данным расчета зачищающих зубьев.
Диаметр калибрующих зубьев:
Принимаем δ = - 0.005 для вязких
сталей.
Предельное отклонение диаметров режущих зубьев не более
0.01, калибрующие не более 0.05.

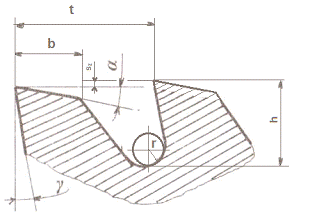

Профили
режущих и калибрующих зубьев протяжки
параметры режущих зубьев: h = 5.4 мм.; b = 5.0 мм.; r = 3.0 мм.
праметры калибрующих зубьев: f = 0,3; h = 4.2 мм.; b = 4.2 мм.; r = 3.0 мм.

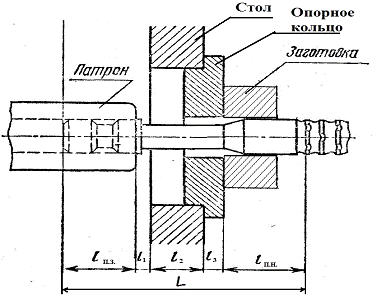

Длина протяжки от торца хвостовика до первого
зуба.
L = Lп. з + L1 + L2 + L3 + Lп. н.
Lп. з. = L6 = 140 мм. (передняя замковая часть)
Lш = (Длина шейки L1+L2+L3)
L1 = 15 мм. (минимальное расстояние между патроном
и столом L1 =10.30 мм.)
L2 = (толщина стола)
L3 = (высота бурта опорного кольца)
Lп. н. = L0 + 0.5* (tp/2) = 46 + 0.5* (14/2) =
49.5 мм. (передняя направляющая)

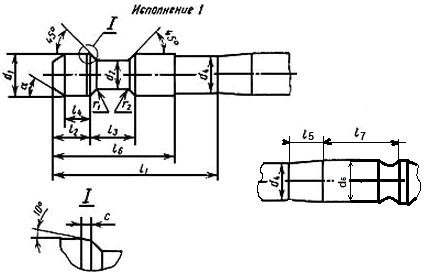

Выбираем конструкторские размеры хвостовой части протяжки
по ГОСТ 4044-70*. Принимаем хвостовик типа, (1) Исполнение:
L2
= 32 мм.
|
L3
= 32 мм.
|
L4
= 20 мм.
|
L5 = 25 мм.
|
L6
= 140 мм.
|
L7
= 46 мм.
|
|
|
|
d1 = 32e8 ( мм. d2 = 25 мм.
d4 = 32 (-0,5. - 1,0) мм.
|
|
|
r1 = 0.4 мм.
|
r2
= 1.6 мм.
|
с = 1,0 мм.
|
α = 300
|
Sd4
= 490.9 мм2
|
