Введение
Котельная установка
представляет собой комплекс устройств, размещенных в помещениях и служащих для
преобразования химической энергии топлива в тепловую энергию пара и горячей
воды. Основные элементы котельной установки: котел, топка, питательные и
тягодутьевые устройства, устройства топливоподачи и автоматического
регулирования.
Котел - теплообменное
устройство, в котором теплота от горячих продуктов сгорания топлива передается
воде. В результате этого в паровых котлах вода превращается в пар, а в
водогрейных котлах нагревается до требуемой температуры.
Топочное устройство служит для
сжигания топлива и превращения его химической энергии в теплоту нагретых газов.
Питательные устройства (насосы,
инжекторы) предназначены для подачи воды в котел.
Тягодутьевые устройства состоят
из дутьевых вентиляторов, системы газовоздуховодов, дымососов и дымовой трубы,
с помощью которых обеспечивается подача необходимого количества воздуха в топку
и движение продуктов сгорания по газоходам котла, а также удаление их в
атмосферу.
Продукты сгорания, перемещаясь
по газоходам и соприкасаясь с поверхностями нагрева, передают теплоту воде. Для
обеспечения более экономичной работы современные котельные установки имеют
вспомогательные элементы: водяные экономайзеры и воздухоподогреватели, служащие
для подогрева воды и воздуха, устройства для подачи топлива и удаления золы,
для очистки дымовых газов и питательной воды, приборы теплового контроля и
средства автоматизации, обеспечивающие нормальную работу всех элементов
котельной.
Классификация котельных
установок.
Котельные установки в
зависимости от типа потребителей разделяются на:
энергетические;
производственно-отопительные;
отопительные.
По виду вырабатываемого
теплоносителя котельные установки делятся на:
паровые;
водогрейные.
В зависимости от масштаба
теплоснабжения отопительные котельные разделяются на:
местные;
групповые;
районные.
В данной работе представлен
расчет котельной с водогрейными котлами типа КВ-ГМ.
1. Водогрейные котлы типа КВ
Стальные водогрейные
прямоточные котлы унифицированной серии КВ-ГМ и КВ-ТС изготавливаются с 1970 г.
для установки в отопительных котельных, на ТЭЦ и в отопительно-производственных
котельных.
Газо-мазутные котлы КВ-ГМ
выпускаются со следующей теплопроизводительностью 4; 6,5; 10; 20; 30; 50; 100;
180 Гкал/ч. Котлы этой серии собираются из однотипных элементов и выполняются в
горизонтальной компоновке, блочно-транспортабельные и состоят из двух блоков:
горизонтально-топочного, вертикально-конвективного. Боковые стены топочной
камеры полностью экранированы трубами диаметром 60*3 мм с шагом 64 мм.
Конвективный блок состоит из
конвективного пакета, фестона и заднего экрана. Конвективный пакет набирается
из U-образных змеевиков
диаметром 29*3 мм. Трубы располагаются в шахматном порядке с шагом 64 и 40 мм.
Змеевики привариваются к вертикальным стоякам диаметром 83*3,5 мм. Фестон и
задний экран конвективного блока выполнены из труб диаметром 60*3 мм с шагом 64
мм.
Котлы теплопроизводительностью
4 и 6,5 Гкал/ч не имеют камеры догорания, и дымовые газы попадают в
конвективный блок сверху из-под перекрытия топки. Отвод дымовых газов из котла
осуществляется снизу.
В котлах теплопроводностью 10,
20 и 30 Гкал/ч имеется внутри топочная перегородка, делящая топочную камеру на
собственно топку и камеру догорания. Дымовые газы в конвективный блок попадают снизу,
а отводятся из него сверху. Топочные камеры котлов КВ-ГМ оборудованы
ротационными газо-мазутными горелками, а конвективные поверхности нагрева
снабжены дробеструйной очисткой.
Исходные данные
1) Тип котла: КВГМ-10
2) Производительность по
теплу: Qк.а=9
Гкал/ч
) Температура холодного
воздуха: tхв=29
0С
) Топливо: газ, Брянск -
Москва
СH4
= 92,8%2H6= 3,9%3H8= 1,1%4H10=
0,4%5H12= 0,1%2=1,6%2=0,1%
Теплота сгорания низшая сухого газа
Плотность при 0˚С и 760 мм. рт.
ст.
. Расчет процессов горения топлива
Вычисление коэффициента избытка воздуха с учетом
присоса воздуха по элементам котельного агрегата.
а) в конце топки
- присос воздуха в топке
- на выходе из топки
б) в конце первого газохода
конвективного пучка
в) в конце второго газохода
конвективного пучка
. Определение объемов продуктов
сгорания
Первоначально будем вести расчет
объемов продуктов сгорания при значении коэффициента избытка воздуха .
Минимальный или теоретический объем сухих газов при определяется
по формуле:
- объем трехатомных газов,
находящийся по уравнениям химических реакций
- минимальное количество азота,
состоящего из атмосферного, равного 79% от теоретического количества воздуха и
азота топлива
. Определение минимального объема
водяных паров
Дальнейший расчет представлен в виде
таблицы 1.
Таблица 1
Расчет продуктов сгорания
Расчитываемая
величина
|
Размерность
|
V0=9.91,
V0H20=1,115, VRO2=1.061, VN2=7.845
|
|
|
Топка
|
КП1
|
КП2
|
Коэффициент
избытка воздуха в конце газохода α
|
|
1,100
|
1,150
|
1,250
|
Коэффициент
избытка воздуха средний αср
|
|
1,075
|
1,125
|
1,200
|
Объем
избыточного воздуха (αср -1)V0
|
нм3/нм3
|
0,743
|
1,239
|
1,982
|
Действительный
объем водяных паров VH2O=V0H2O+0.061(αср-1)V0
|
нм3/нм4
|
1,160
|
1,191
|
1,236
|
Действительный
объем дымовых газов Vг=VRO2+V0N2+VH2O+(αср-1)V0
|
нм3/нм5
|
10,809
|
11,335
|
12,124
|
Объемная
доля трехатомных газов в продуктах сгорания rRO2=PRO2=VRO2/Vг
|
|
0,098
|
0,094
|
0,088
|
Объемная
доля водяных паров в продуктах сгорания rH2O=PH2O=VH2O/Vг
|
|
0,107
|
0,105
|
0,102
|
Суммарная
доля трехатомных газов и водяных паров rn=rRO2+rH2O
|
|
0,206
|
0,199
|
0,189
|
Масса
дымовых газов Iг=ρcг.ТЛ+1.306αV0
|
кг/нм3
|
15,011
|
15,658
|
16,952
|
. Расчет теплосодержания
воздуха и продуктов сгорания
Теплосодержание дымовых газов
определяется как сумма теплосодержаний продуктов сгорания 1 кг () топлива
при и
избыточного воздуха, взятого при температуре продуктов сгорания.
Теплосодержание дымовых газов
определяется по формуле:
, где
- теплосодержание газов при и
температуре газов
- теплосодержание теоретически
необходимого количества воздуха при температуре газов
В расчете теплосодержаний
коэффициент избытка воздуха принимают в конце газохода. Подсчет
теплосодержаний рекомендуется вести в виде таблицы, значения теплосодержаний
вычисляются через каждые 100˚С для интервала температур . Данные
расчета заносим в таблицу 2. тепловой водогрейный
топливо пар
Таблица
2

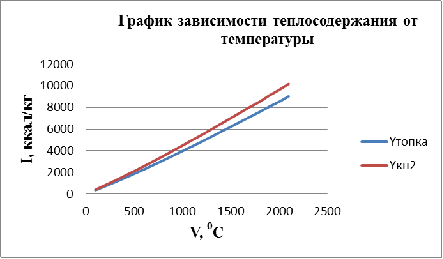

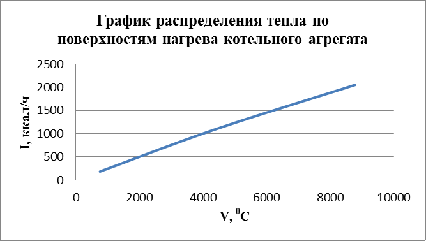

Теплосодержание дымовых газов
V,0C
|
I0г
ккал/нм3
|
I0В
ккал/нм3
|
α"Т=1.1
|
α"кп2=1.25
|
|
|
|
I"T
|
I"кп
|
100
|
326,412
|
313,156
|
357,727
|
404,701
|
200
|
658,844
|
630,276
|
721,872
|
816,413
|
300
|
999,143
|
953,342
|
1094,477
|
1237,479
|
400
|
1349,353
|
1282,354
|
1477,589
|
1669,942
|
500
|
1708,362
|
1619,294
|
1870,291
|
2113,186
|
600
|
2073,617
|
1964,162
|
2270,033
|
2564,658
|
700
|
2448,769
|
2318,940
|
2680,663
|
3028,504
|
800
|
2835,057
|
2675,700
|
3102,627
|
3503,982
|
900
|
3230,251
|
3032,460
|
3533,497
|
3988,366
|
1000
|
3629,851
|
3399,130
|
3969,764
|
4479,634
|
1100
|
4030,512
|
3775,710
|
4408,083
|
4974,440
|
1200
|
4423,800
|
4152,290
|
4839,029
|
5461,873
|
1300
|
4846,261
|
4528,870
|
5299,148
|
5978,479
|
1400
|
5268,079
|
4915,360
|
5759,615
|
6496,919
|
1500
|
5684,282
|
5301,850
|
6214,467
|
7009,745
|
1600
|
6108,330
|
5688,340
|
6677,164
|
7530,415
|
1700
|
6534,554
|
6074,830
|
7142,037
|
8053,262
|
1800
|
6961,893
|
6263,120
|
7588,205
|
8527,673
|
1900
|
7397,077
|
6857,720
|
8082,849
|
9111,507
|
2000
|
7794,257
|
7254,120
|
8519,669
|
9607,787
|
2100
|
8265,067
|
7650,520
|
9030,119
|
10177,697
|
. Тепловой баланс котельного
агрегата
Экономичность работы котельного
агрегата определяют величину его КПД. Для того, чтобы определить КПД составляем
тепловой баланс. Он заключается в установлении равенства между внесённым в
топку теплом Qрр
и суммой полезно-используемого тепла q1
и тепловых потерь q2,
q3,
q4,
q5,
q6.
q2
-
потери с уходящими газами;
q3
-
потери от химического неполноты сгорания топлива;
q4
-
потери тепла от механического недожега;
q5
-
потери тепла в окружающую среду через неплотности обмуровки котла;
q6
-
потери физического тепла шлака;
Qрр
-
располагаемое тепло твёрдого, жидкого, газообразного топлива на расчётную или
сухую массу.
Qрр,с
=
Qнр,с
+Qфиз.т.п.
+Qф
Qнр,с
- низшая теплота сгорания на расчётную или сухую массу
Qфиз.т.п.
- физическое тепло топлива
Qф
-
тепло вносимое с паровым дутьём
Все расчёты сводим в таблицу 3.
Таблица 3
Тепловой баланс котельного
агрегата
Расчитываемая
величина
|
Обозначение
|
Размерность
|
Формула
или обоснование
|
Результаты
расчета
|
Располагаемое
тепло топлива
|
Qрр
|
ккал/нм3
|
Qрр=Qнс
|
8910
|
Температура
уходящих газов
|
tух
|
0С
|
По
типу котла
|
185
|
Теплосодержание
уходящих газов
|
Iух
|
ккал/нм3
|
По
таблице теплосодержание
|
754,656
|
Температура
холодного воздуха
|
tхв
|
0С
|
Принимается
по заданию
|
28
|
Теплосодержание
холодного воздуха
|
I0хв
|
ккал/нм3
|
I0ух=V0*cхв*tхв
|
88,794
|
Потери
тепла с уходящими газами
|
q2
|
%
|
q2=((Iух-αух*I0хв)*100)/Qрр
|
7,224
|
Потери
тепла от химического недожога
|
q3
|
%
|
Принимается
по нормативному методу по виду сжигаемого топлива и виду топуи
|
1,5
|
Потери
тепла в окружающую среду
|
q5
|
%
|
q5=q5ном*Qномк.а./Qк.а
|
1,875
|
Суммарные
потери тепла
|
∑qi
|
%
|
∑qi
|
10,599
|
КПД
котла
|
Ƞк.а
|
%
|
Ƞк.а=100-∑qi
|
89,401
|
Тепло,
полезно используемое в к.а.
|
Qк.а
|
ккал/нм3
|
Qк.а=Gвод*(i"вых-i'вход)*103
|
9944550
|
Полный
расход топлива
|
В
|
нм3/ч
|
B=(Qк.а*100)/(Qрр*Ƞк.а)
|
1248,435
|
Расчетный
расход воздуха
|
Вр
|
нм3/ч
|
Вр=В
|
1248,435
|
Коэффициент
сохранения тепла
|
ϕ
|
-
|
ϕ=1-(q5/(q5+Ƞк.а))
|
0,979
|
. Тепловой расчёт поверхности
нагрева
По способу теплообмена все
поверхности нагрева делятся на 2 типа:
· лучевоспринимающий или
радиационные поверхности нагрева
· конвективные
поверхности нагрева
Тепловой баланс по
тепловосприятию поверхности нагрева выглядит следующим образом:
Qт-
количество тепла выделившееся в топке при сжигании топлива;
Qтл
-
количество тепла, отданное лучистым теплообменом, отданное экраном топки
стенкам;
Qкпк-
тепло отданное конвективным теплообменом котельному пучку или водяному
экономайзеру.
Составим уравнения теплового баланса
между теплом, выделяющимся в топке и теплосодержанием дымовых газов.
Qт= Qа= Ya=f(a)
Qа- теплота
полученная дымовым газом;
Ya-
теплосодержание в топке дымовых газов;
a-
теоретическая температура горения топки.
Зная Ya можно найти
теплосодержание a. a=2051
Температуру дымовых газов на выходе
из топки принимают в зависимости от типа котла и вида топки.
θa=1100ºС, Yт//=4408,083
ккал/нм3
По принятой ориентировочной
температуре дымовых газов на выходе из топки определяют количество тепла,
отданное лучистым теплообменом:
ккал/нм3
Проверяем какой процент лучистого
тепла от общего
Находим количество тепла полученного
котельными пучками в результате конвективного теплообмена:
Проверяем какой процент
конвективного тепла от общего
Находим потери с уходящими газами:
Поверяем:
. Задача: расчет водяного
экономайзера
Водяные экономайзеры - это хвостовые
поверхности нагрева, которые устанавливаются за паровыми котлами и некоторыми
водогрейными и служат для:
нагрева питьевой воды, поступающей в
верхний барабан на подпитку котла;
охлаждения дымовых газов,
выбрасываемых в атмосферу.
По своему назначению экономайзеры
являются утилизаторами дымовых газов, следовательно они повышают КПД котла и
понижают потери q2.
Водяные экономайзеры могут быть 1
или 2-х колонковые(1 или 2-х ходовые).
Котлы КЕ и ДЕ комплектуются блочными
чугунными экономайзерами некипящего типа ЭП. Водяные экономайзеры идут
комплектно с котлом, дутьевым вентилятором и дымососом.
Исходные данные
1) Тип котла: ДЕ - 10/14
2) Производительность по
теплу: Qк.а=10т/ч
) Температура
питательной воды: tп.в.=1040С
) Температура уходящих
газов: tух=146
0С
) Температура на выходе:
tвых=273
0С
) Расчетный расход
топлива в котле: Вр=718 нм3/ч
) Рs=10%
) Рб=14атмосфер
) Топливо: газ, Брянск -
Москва
. Подбор водяного экономайзера
Тип экономайзера, установленного на данном котле
смотрим в [1, 2].
По справочным данным подбираем для заданного
типа котла экономайзер ЭП2-236 со следующими характеристиками:
а) поверхность нагрева Аэк=236м2
б) число труб в горизонтальном ряду nгор=5
шт
в) число вертикальных рядов nверт=16
г) количество колонок - 2
д) длина трубок экономайзера - 2 м
. Расчет надежности водяного экономайзера
. Расчет продуктов сгорания
Коэффициент избытка воздуха в конце газохода: α=1,35
Коэффициент избытка воздуха средний: αср=1,3
Объем избыточного воздуха:
(αср
-1)V0=(1,3-1).9,1=2,973
Действительный объем водяных паров:
H2O=V0H2O+0.061(αср-1)V0
VH2O=1,115+0,061.2,973=2,912
Действительный объем дымовых газов:
г=VRO2+V0N2+VH2O+(αср-1)V0
Vг=1,061+7,845+1,115+2,973=14,791
. Теплосодержание
V, 0C
|
Yэк, ккал/нм3
|
100
|
436,017
|
200
|
879,441
|
300
|
1332,813
|
. Составим тепловой баланс водяного
экономайзера:
Вр.Qэкк=Dпв.Δiпв.
Для этого определим:
Коэффициент сохранения тепла:
Y/=626.689//=1210.403
4. Определяем энтальпию питательной воды на
выходе из водяного экономайзера:
iпв//=104,32+41,78=172,8
ккал/кг
5. Проверим условие надежности работы водяного
экономайзера:
В котлах типа ДЕ и КЕ устанавливаются водяные
экономайзеры системы ВТИ не кипящего типа.
Dп.в.=Dном
к.а.. 103+ Dк.а..
103 . Ps/100
Dп.в=10.103+10.103.10/100=11000
кг/ч
tнас(Pб)-tпв
≥20-40◦С
Из [2] выписываем tнас
=
194,13◦С
,13-146,1 = 48,03
Вывод: условие надежности выполняется.
. Конструкторский расчет водяного экономайзера
№
|
Наименование
величины
|
Обозначение
|
Размерность
|
Формула
или обоснование
|
Результат
|
1.
|
Температура
газов перед экономайзером
|
°СИз
справочника273
|
|
|
|
2.
|
Теплосодержание
газов перед экономайзером
|
ккал/ нм3Табл.3
по 2 кп1210,403
|
|
|
|
3.
|
Температура
уходящих газов
|
°СИз
справочника146
|
|
|
|
4.
|
Теплосодержание
уходящих газов
|
ккал/
нмТабл.3 по экономайзеру626,689
|
|
|
|
5.
|
Расход
питательной воды через экономайзер
|
Дпв
|
т/ч
|
11000
|
|
6.
|
Тепловосприятие
экономайзера по уравнению теплового баланса
|
ккал/ч474169
|
|
|
|
7.
|
Температура
питательной воды
|
°СПо
заданию104
|
|
|
|
8.
|
Теплосодержание
питательной воды
|
ккал/ нм3Нормативный
метод104
|
|
|
|
9.
|
Теплосодержание
воды на выходе из экономайзера
|
ккал/ нм3147,11
|
|
|
|
10.
|
Температура
воды на выходе из экономайзера
|
°СНормативный
метод XXIV146,1
|
|
|
|
11.
|
Скорость
дымовых газов в водяном экономайзере
|
м/сПринимаем
с последующим уточнением11
|
|
|
|
12.
|
Объем
дымовых газов
|
нм3/нм3Из
таблицы №114,791
|
|
|
|
13.
|
Средняя
тем-ра газов в экономайзере
|
°С209,5
|
|
|
|
14.
|
Сечение
для прохода дымовых газов
|
F
|
м2
|
0,474
|
|
15.
|
Длина
ребра трубы экономайзера
|
1
|
м
|
Раздел
"водяные экономайзеры "
|
2
|
16.
|
Живое
сечение для прохода газов одной трубы
|
F
'
|
мг
|
[2]
|
0,12
|
17.
|
Число
труб горизонтальном ряду
|
nгор
|
шт.
|
F/F'
|
4
|
18.
|
Действительная
скорость газов
|
м/с10,86
|
|
|
|
19.
|
Коэффициент
теплопередачи
|
К
|
ккал/
м2ч°С
|
[2]
|
22,44
|
20.
|
Средне
арифметический температурный напор
|
"С76,9
|
|
|
|
21.
|
Полная
поверхность нагрева водяного экономайзера
|
Н
|
м2
|
274,78
|
|
22.
|
Поверхность
нагрева одной трубы
|
Н'
|
м2
|
[2]
|
2,95
|
23.
|
Число
вертикальных рядов
|
nверт
|
шт.
|
23
|
|
24.
|
Действительная
поверхность нагрева водяного экономайзера
|
Hg
|
м2
|
271,4
|
|
25.
|
Тепловосприятие
водяного экономайзера по уравнению теплообмена
|
ккал/ч468338
|
|
|
|
26.
|
Разница
|
|
%
|
1,23
|
|
. Расчет количества котлов
Для котла КВГМ - 10 предусмотрено 4 котла.
nка=4шт.
Qmax=Qка.
nка
Qmax=9
. 4=36 Гкал/ч
Qс.н.=(0,1
- 0,15)Qmax
Qc.н.=0,1∙36=33,6
Гкал/ч
Qрасч=Qmax
- Qc.н
Qрасч=36
- 3,6=32,4 Гкал/ч
Qmaxов=(0,75
- 0,8) Qрасч
Qmaxов=0,75∙32,4=24,3
Гкал/ч
Qср.чгвс=(0,25
- 0,2) Qрасч
Qср.чгвс=0,25∙32,4=8,1
Гкал/ч
Библиографический список
1.
Ю.Л. Гусев: Основы проектирования котельных установок, издание 2-е. дополненное
и переработанное. Москва 1973 г.
.
С.А. Минкина: Тепловой расчет поверхностей котельных агрегатов, методические
указания. Куйбышев 1986 г.
.
С.А. Минкина, В.М. Полонский: Расчет процессов горения, методические указания.
Куйбышев 1986 г.
