1. Расчет и выбор посадок с зазором

Исходные данные для расчета приведены в таблице 1

Таблица 1 - Исходные данные

Определение величины среднего удельного давления в подшипнике

Р = R / l dн, (1)

где R - радиальная нагрузка, Н;

l - длина сопряжения, м;

dн - номинальный диаметр сопряжения, м

Р = 10000 / 0,09 · 0,18 = 617284 Н/м²

Установление допускаемой минимальной толщины масляного слоя

[hmin] = k (Rzd + RzD + γg), (2)

где k - коэффициент запаса надежности по толщине масляного слоя;

Rzd - шероховатость поверхности вала, м;

RzD - шероховатость поверхности втулки, м;

γg - добавка на неразрывность масляного слоя, м

[hmin] = 8 (1,0 · 10^-6 + 3,2 · 10^-6 + 2 · 10^-6) = 49 · 10^-6 м

Определение динамической вязкости масла

Задаемся рабочей температурой подшипника tn = 50ºС и в соответствии с принятой температурой определяем динамическую вязкость масла.

μ = μтабл. (50 / tn)^2,8, (3)

где μтабл. - динамическая вязкость при tn = 50ºС, Нс/м²

μ = 31,5 · 10^-3 (50 / 50)^2,8 = 31,5 · 10^-3 Нс/м²

Расчет величины Аh

Аh = 2[hmin] / dн , (4)

Аh = 2 · 49 · 10^-6 / 0,18  = 0,26

ω = πn / 30, (5)

ω = 3,14 · 1250 / 30 = 131 с^-1

Определение минимального относительного эксцентриситета

По найденному значению Ah (при заданном значении l/dн) определяем по [1, рисунок 1.1а] минимальный относительный эксцентриситет Хmin = 0,325.

Определяем минимально допускаемый зазор.

[Smin] = 2[hmin] / 1 - Хmin, (6)

[Smin] = 2 · 49 · 10^-6 / 1 - 0,325 = 145 · 10^-6 м

Определение максимального относительного эксцентриситета

По найденному значению Ah (при заданном значении l/dн) определяем по [1, рисунок 1.1а] максимальный относительный эксцентриситет Хmax = 0,76

Определяем максимально допускаемый зазор.

[Smax] = 2[hmin] / 1 - Хmax, (7)

[Smax] = 2 · 49 · 10^-6 / 1 - 0,76 = 408 · 10^-6 м

Выбор посадки

По таблицам системы допусков и посадок подбираем посадку, для которой выполняется условие:

Smax ≤ [Smax]

Smin ≥ [Smin]

Посадка с зазором в системе отверстия: Ø180 Н7^+0,040 / d8.

Определение минимального запаса на износ

Тизн = [Smax] - 2 (Rzd + RzD) - Smax, (8)

Тизн = 408 - 2 (1,0 + 3,2) - 248 = 152 мкм

Построим в масштабе схему расположения полей допусков и вычертим сопряжение в сборе и подетально.

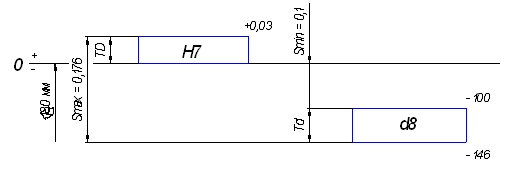

Рисунок 1 - Схема расположения полей допусков посадки Ø180 Н7/d8

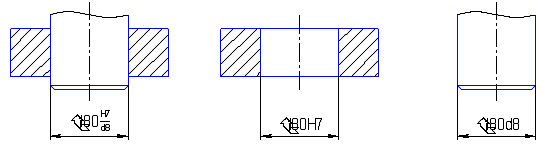

Рисунок 2 - Сопряжение в сборе и подетально

2. Расчет и выбор посадок с натягом

Исходные данные для расчета приведены в таблице 2

Таблица 2 - Исходные данные

.1 Определение требуемого минимального удельного давления на контактных поверхностях

Определяем требуемое минимальное удельное давление на контактных поверхностях при действии осевой силы и крутящего момента одновременно.

[Рmin] = , (9)

где dн - номинальный диаметр сопряжения, м;

М_кр - крутящий момент, Н·м;

Р_ос - осевая сила, Н;- длина контакта сопрягаемых поверхностей, м;- коэффициент трения.

[Рmin] =  = 54 · 10⁵ Н/м²

2.2 Определение величины наименьшего расчетного натяга

’min = [Рmin] · dн (С₁ / Е₁ + С₂ / Е₂) (10)

где С₁, С₂ - коэффициенты Ляме;

Е₁, Е₂ - модули упругости материалов охватываемой и охватывающей деталей, Н/м².’min = 54 · 10⁵ · 0,04 (1,37 / 2 · 10¹¹ + 1,92 / 0,78 · 10¹¹) = 6,8 · 10^-6 м

2.3 Определение минимально допустимого натяга с учетом поправок

[Nmin] = N’min + γ_ш + γ_t, (11)

где γ_ш - поправка, учитывающая смятие неровностей контактных поверхностей деталей при запрессовке;

γ_t - поправка, учитывающая изменения натяга при различии рабочей темпе ратуры и температуры сборки.

[Nmin] = 6,8 · 10^-6 + 5,76 · 10^-6 + 0,74 · 10^-6 = 13,3 · 10^-6 м

γ_ш = 1,2 (Rad + RaD), (12)

где Rad, RaD - высота неровностей поверхностей вала и отверстия втулки, м

γ_ш = 1,2 (1,6 · 10^-6 + 3,2 · 10^-6) = 5,76 · 10^-6 м

γ_t = dн [α₁ (t₁ - t) - α₂ (t₂ - t)], (13)

где α₁, α₂ - коэффициенты линейного расширения материалов вала и втулки;

t₁, t₂ - рабочая температура вала и втулки, °С;- номинальная температура, °С.

γ_t = 0,04 [11,5 · 10^-6 (80 - 20) - 11,1 · 10^-6 (80 - 20)] = 0,74 · 10^-6 м

.4 Определение максимально допустимого удельного давления

Для вала:

Р₁ = 0,58 · σ₁ [1 - (d₁ / dн)²], (14)

где σ₁ - предел текучести материала вала при растяжении, Н/м²

Р₁ = 0,58 · 34 · 10⁷ [1 - (0 / 0,04)²] = 19,7 · 10⁷ Н/м²

Для втулки:

Р₁ = 0,58 · σ₂ [1 - (dн / d₂)²], (15)

где σ₂ - предел текучести материала втулки при растяжении, Н/м²

Р₂ = 0,58 · 27 · 10⁷ [1 - (0,04 / 0,08)²] = 11,7 · 10⁷ Н/м²

За величину максимально допустимого удельного давления принимаем наименьшее из полученных значений [Рmax] = 11,7 · 10⁷ Н/м².

.5 Определение величины наибольшего расчетного натяга

N’max = [Рmax] · dн (С₁ / Е₁ + С₂ / Е₂), (16)

N’max = 11,7 · 10⁷ · 0,04 (1,37 / 2 · 10¹¹ + 1,92 / 0,78 · 10¹¹) = 1,5 · 10^-4 м

2.6 Определение величины максимально допустимого натяга с учетом поправок

[Nmax] = N’max · γ_уд + γ_ш - γ_t, (17)

где γ_уд - коэффициент, учитывающий увеличение удельного давления.

[Nmax] = 1,5 · 10^-4 · 0,95 + 5,76 · 10^-6 - 0,74 · 10^-6 = 148 · 10^-6 м

.7 Выбор посадки

По таблицам системы допусков и посадок подбираем посадку, для которой выполняется условие:

Nmax ≤ [Nmax]; Nmax = 59 · 10^-6 м.

Nmin ≥ [Nmin]; Nmin = 18 · 10^-6 м.

Посадка с зазором в системе отверстия: Ø40 Н7^+0,025/ s6.

.8 Расчет необходимого усилия при запрессовке собираемых деталей

Rn = f · Pmax · π · dн · l, (18)

где f - коэффициент трения при запрессовке.

Rn = 1,2 · 11,7 · 10⁷ · 3,14 · 0,04 · 0,04 = 0,07 · 10⁷ Н

.9 Проверка прочности соединяемых деталей

Рmax = Nmax - γ_ш / dн (С₁ / Е₁ + С₂ / Е₂), (19)

Рmax = 59 · 10^-6 - 5,76 · 10^-6 / 0,04 (1,37/ 2 · 10¹¹ + 1,92/ 0,78 · 10¹¹) = 423 ·10⁵ Н

Должны соблюдаться условия:

Рmax ≤ P₁; 423 · 10⁵ ≤ 19,7 · 10⁷

Рmax ≤ Р₂; 423 ·10⁵ ≤ 11,7 · 10⁷

Оба условия соблюдаются.

Построим в масштабе схему расположения полей допусков и вычертим сопряжение в сборе и подетально.

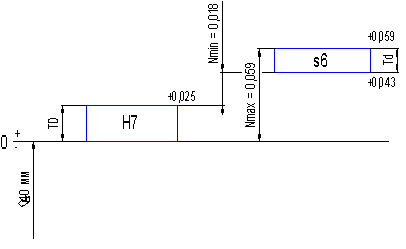

Рисунок 3 - Схема расположения полей допусков посадки Ø40 Н7/s6

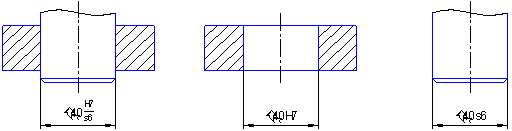

Рисунок 4 - Сопряжение в сборе и подетально

3. Расчет исполнительных размеров гладких калибров

Исходные данные для расчета приведены в таблице 3

Таблица 3 - Исходные данные

.1 Определение исполнительных размеров калибр-пробок

Записываем условное обозначение отверстия, для которого необходимо рассчитать и подобрать калибр-пробку Ø40 Н7^+0,025.

Определяем исполнительные размеры калибр-пробки.

ПРmax = Dmin + Z + H/2, (20)

где Dmin - минимальный предельный размер отверстия, мм;

Z - отклонение середины поля допуска на изготовление проходного калибра, мм;

H - допуск на изготовление калибра для отверстия, мм

ПРmax = 40 + 0,0025 + 0,0025 / 2 = 40,004 мм

НЕmax = Dmax + Н/2, (21)

где Dmax - максимальный предельный размер отверстия, мм

НЕmax = 40,025 + 0,0025 / 2 = 40,026 мм

ПРизн = Dmin - Y, (22)

где Y - допустимый выход размера изношенного проходного калибра для отверстия за границу поля допуска изделия, мм

ПРизн = 40 - 0,002 = 39,998 мм

Строим схему расположения полей допусков детали и калибров-пробок.

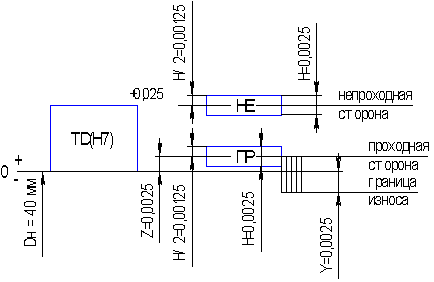

Рисунок 5 - Схема расположения полей допусков отверстия и калибров-пробок.

.2 Определение исполнительных размеров калибр-скоб

Записываем условное обозначение вала, для которого необходимо рассчитать и подобрать калибр-скобу Ø40 s6.

Определяем исполнительные размеры калибр-скобы.

ПРmin = dmax - Z₁ - H₁/2, (23)

где dmax - максимальный предельный размер вала, мм;

Z₁ - отклонение середины поля допуска на изготовление проходного калибра, мм;

H₁ - допуск на изготовление калибра для вала, мм

ПРmin = 40,059 - 0,0035 - 0,004 / 2 = 40,054 мм

НЕmin = dmin - Н₁/2, (24)

НЕmin = 40,043 - 0,004 / 2 = 40,041 мм

ПРизн = dmax + Y₁, (25)

где Y₁ - допустимый выход размера изношенного проходного калибра для вала за границу поля допуска изделия, мм

ПРизн = 40,059 + 0,003 = 40,062 мм

Определяем предельные размеры контрольных калибров для скоб.

К-ПРmax = dmax - Z₁ + Hp/2, (26)

где Hp - допуск на изготовление контрольных калибров для скоб, мм

К-ПРmax = 40,059 - 0,0035 + 0,0015 / 2 = 40,0563 мм

К-НЕmax = dmin + Hp/2, (27)

К-НЕmax = 40,043 + 0,0015 / 2 = 40,0438 мм

К-Иmax = dmax + Y₁ + Нр/2, (28)

К-Иmax = 40,059 + 0,003 + 0,0015 / 2 = 40,063 мм

Строим схему расположения полей допусков детали, калибров-скоб и контркалибров.

Рисунок 6 - Схема расположения полей допусков вала, калибров-скоб и контркалибров

4. Расчет и выбор посадок подшипников качения

Исходные данные для расчета приведены в таблице 4

Таблица 4 - Исходные данные

Устанавливаем характер нагружения колец подшипника.

Внутреннее кольцо - местное.

Наружное кольцо - циркуляционное.

По ГОСТ 8338-75 определяем основные размеры подшипника:

наружный диаметр D = 80 мм;

внутренний диаметр d = 25 мм;

ширина B = 21 мм;

радиус закругления r = 2,5 мм.

Рассчитываем интенсивность нагрузки на циркуляционно-нагруженное кольцо.

P_R = R / b · Kn · F · F_A, (31)

где R - радиальная нагрузка на опору, Н;

b - рабочая ширина посадочного места, м;

Kn - динамический коэффициент посадки;

F - коэффициент, учитывающий степень ослабления посадочного натяга;

F_A - коэффициент, учитывающий неравномерность распределения радиальной нагрузки

P_R = 3200 / 0,016 · 1 · 1 · 1 = 200 кН/м

По ГОСТ 3325-85 подбираем посадки для колец подшипника:

- Ø80 K6/l5;

- Ø25 L5/h5.

Определяем отклонения для колец подшипника и деталей (вал и корпус):

- Ø80 К6 / l5_-0,006;

- Ø25 L5_-0,009 / h5_-0,009.

Построим схему расположения полей допусков сопрягаемых диаметров.

Рисунок 7 - схема расположения полей допусков корпуса и наружного кольца подшипника.

Рисунок 8 - схема расположения полей допусков вала и внутреннего кольца подшипника.

5. Выбор посадок шпоночных соединений

Исходные данные для расчета приведены в таблице 5

Таблица 5 - Исходные данные

В зависимости от диаметра вала и конструкции шпонки определяем основные размеры шпонки, шпоночных пазов вала и втулки.

Сечение шпонки b×h×l 10×8×32 мм.

Для вала t₁ - 5^+0,2 мм.

Для втулки t₂ - 3,3^+0,2 мм.

Радиус закругления r или фаска C×45º - 0,4 мм.

Определяем поля допусков сопрягаемых и несопрягаемых размеров и записываем посадки шпоночного соединения.

Сопрягаемые размеры:

ширина шпонки 10h9_-0,036 мм;

ширина паза на валу 10H9^+0,036 мм;

- ширина паза во втулке 10D10 мм.

высота шпонки 8h11_-0,09 мм;

глубина паза на валу 5^+0,2 мм;

глубина паза во втулке 3,3^+0,2 мм.

Определяем предельные размеры.

Для шпонки

dmax = b + es, (30)

где b - ширина шпонки, мм;

es - верхнее отклонение шпонки, мм

dmax = 10 + 0 = 10 мм

dmin = b + ei, (31)

где ei - нижнее отклонение шпонки, мм

dmin = 10 - 0,036 = 9,964 мм

Для паза вала

Dmax = b + ES, (32)

где ES - верхнее отклонение паза вала, мм

Dmax = 10 + 0,036 = 10,036 мм

= b + EI, (33)

где EI - нижнее отклонение паза вала, мм

Dmin = 10 - 0,036 = 9,964 мм

Для паза втулки

Dmax = b + ES, (34)

где ES - верхнее отклонение паза втулки, мм

Dmax = 10 + 0,098 = 10,098 мм

= b + EI, (35)

где EI - нижнее отклонение паза втулки, мм

Dmin = 10 + 0,04 = 10,04 мм

Строим в масштабе схему расположения полей допусков шпоночного соединения.

Рисунок 9 - схема расположения полей допусков шпоночного соединения

Определяем характеристики шпоночного соединения (предельные зазоры).

Между шпонкой и пазом вала

Smax = Dmax - dmin, (36)

Smax = 10,036 - 9,964 = 0,072 мм

= Dmin - dmax, (37)

 = 10 - 10 = 0

Между шпонкой и пазом втулки

Smax = Dmax - dmin, (38)

= 10,098 - 9,964 = 0,134 мм

= Dmin - dmax, (39)

 = 10,04 - 10 = 0,04 мм

6. Расчет размерных цепей

Исходные данные для расчета приведены в таблице 6

Таблица 6 - Исходные данные в миллиметрах

Исходный эскиз для расчета представлен на рисунке 10

Рисунок 10 - Размерная цепь

Составим схему размерной цепи

Рисунок 11 - Схема размерной цепи

Определим номинальный размер неизвестного составляющего звена

А₅ = (А₂ + А₃ + А₂) - (А₁ + А₀ + А₄ + А₆ + А₇ + А₄ + А₁) =

(1,2 + 160 + 1,2) - (8 + 0 + 32 + 60 + 10 + 32 + 8) = 12,4 мм

Определяем средний допуск

ТА_ср = ТА_Δ / t_Δ , (42)

где ТА_Δ - допуск замыкающего звена, мкм;

t_Δ - коэффициент риска;

λ_j - коэффициент относительного рассеивания.

ТА_ср = 300 / 3 = 300 мкм

Полученный средний допуск корректируем по ГОСТ 25346-89 так, чтобы выполнялось условие

ТА_Δ ≥ ΣТАј, (43)

А₁ = 8^+0,036 мкм;

А₂ = 1,2^+0,025 мкм;

А₃ = 160^+0,063 мкм;

А₄ = 32^+0,039 мкм;

А₅ = 12,4^+0,043 мкм;

А₆ = 60^+0,046 мкм;

А₇ = 10^+0,036 мкм.

Условие (43) выполняется т.к. 0,3 ≥ 0,288.

Проверим правильность назначения допусков.

ТА_Δ ≥ t_Δ, (44)

ТА_Δ > 3 = 0,013 мм

Допуски на составляющие звенья назначены правильно т.к. 0,3 > 0,013.

Заключение

При выполнении курсовой работы я научилась пользоваться справочной литературой, таблицами ГОСТ. Получила более полное представление о конструкции калибр-пробки и калибр-скобы. Я освоилась с самостоятельным выбором посадок для различных соединений.

Список использованных источников

1. Взаимозаменяемость, стандартизация и технические измерения: Методические указания по выполнению курсовой работы /Составитель: Веснушкина Н.Н./ Изд-во Мордовского ун-та. Саранск, 1994.

. Допуски и посадки: Справочник: В 2 ч. /Под ред. В.Д. Мягкова. 5-е изд., переработанное и дополненное Л.: Машиностроение. Ленингр. Отделение, 1978.

. ГОСТ 18538-73 - ГОСТ 18369-73. Калибры - скобы для диаметров от 1 до 360 мм. Конструкция и размеры.

. ГОСТ 14807-69 - ГОСТ 14827-69. Калибры - пробки гладкие диаметром от 1 до 360 мм. Конструкция и размеры.

. ГОСТ 23360-78. Соединения шпоночные с призматическими шпонками. Размеры, допуски и посадки.
