Изучение конструкции и геометрических параметров метчиков. Исследование точности и распределение нагрузки метчиков в комплекте
Лабораторная
работа №3
Тема:
«Изучение конструкции и геометрических параметров метчиков. Исследование
точности и распределение нагрузки метчиков в комплекте».
Цель работы
1. Изучить конструкцию и геометрию
метчиков;
. Выбрать и обосновать конструкцию
метчика;
. Приобрести навыки измерения
конструктивных элементов и основных углов метчика;
. Изучение и исследование элементов
резьбы комплекта машинно-ручных метчиков со шлифованным профилем по ГОСТ
17039-71, их точности и распределение нагрузки.
Ход работы
Рисунок 3.1 - Геометрические параметры и
элементы метчика
Метчик с прямыми стружечными канавками получил
наиболее широкое распространение в машиностроении в связи с высокой
технологичностью.
Работу выполняют с использованием большого
инструментального микроскопа. В промышленности, для измерения элементов резьбы,
применяют также и другие средства измерения, которые в данной лабораторной
работе не используются, т.к. инструментальный микроскоп обеспечивает измерение
всех необходимых параметров.
Объектом исследования являются машинно-ручные
метчики диаметром 14 мм в комплекте с двух штук, со шлифованным профилем, с
тремя перьями. метчик
конструкция шлифованный резьба
Определим распределение нагрузки между
метчиками.

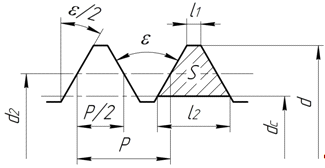

Рисунок 3.2 - Схема определения нагрузки
метчиков
Ширина вершины профиля резьбы:
Для чернового метчика:
Для чистового метчика:
Определим толщину среза.
Для чернового метчика:
Для чистового метчика:
Таблица 4.1 - Протокол результатов исследования
|
Метчик
|
|
|
|
|
|
|
|
Черновой
|
13,68
|
13,19
|
12,6
|
7
|
25
|
62
|
0,05
|
|
Чистовой
|
14,02
|
13,48
|
12,57
|
20
|
25
|
38
|
0,15
