Буровые вышки
Буровые вышки
Нефть и газ в современном мире
являются основным источником энергии, а также незаменимым сырьем для продуктов
химической промышленности. Конечно, кроме нефти и газа на Земле есть множество
других веществ, но никакой из них не может сравниться по объему добычи с этими
углеводородами.
Однако, чтобы добыть их, нужно
приложить огромное количество усилий. Ведь в настоящее время нефть не лежит
прямо на поверхности, а добывать газ еще сложнее.
Буровые вышки и скважины являются
неотъемлемой частью газонефтедобычи. Именно о них пойдет речь в данной работе.
Ведь знать их устройство, и совершенствуя их можно значительно повысить
эффективность добычи.
Для начала рассмотрим, что же
является буровой вышкой и что она из себя представляет.
Буровая вышка - сооружение,
являющееся частью буровой установки, часть бурового оборудования.
Буровая установка или буровая -
комплекс бурового оборудования и сооружений, предназначенных для бурения
скважин. Состав узлов буровой установки, их конструкция определяется назначением
скважины, условиями и способом бурения.
. проведения спуско-подъемных
операций (СПО);
. поддержания бурильной колонны на
талевой системе при бурении с разгрузкой;
. размещения комплекта бурильных
труб и утяжеленных бурильных труб (УБТ), извлеченных из скважины;
. размещения талевой системы;
. размещения средств механизации
СПО, в частности механизмов АСП (может не устанавливаться), платформы верхнего
рабочего, устройства экстренной эвакуации верхнего рабочего, вспомогательного
оборудования;
. размещения системы верхнего
привода (может не устанавливаться).
Буровая вышка оборудуется маршевыми
лестницами, площадкой для обслуживания кронблока и платформой верхового
рабочего, которая предназначена для установки бурильных свечей и обеспечивает
безопасность при спускоподъёмных операциях.
Виды буровых вышек.
Вышки бывают:
· Башенными
· Мачтовыми
(А-образные и П-образные).
А-образные вышки, состоящие из двух
опор, удерживаемых в вертикальном положении с помощью подкосов или портального
сооружения и канатных оттяжек, более трудоемки в изготовлении и поэтому более
дороги.
Они менее устойчивы, но их проще
перевозить с места на место и затем монтировать.
Высота буровой вышки зависит от
проектной глубины скважины и составляет от 9 до 58 м. Основные технические
параметры буровой вышки - высота и грузоподъемность.
Ниже представлены схемы А-образной и
башенной вышек:
Мачтовая вышка А-образного типа: 1 -
подъемная стойка; 2, 3, 4, 6 - секция мачты; 5 - пожарная лестница; 7 -
монтажные козлы для ремонта кронблока; 8 - подкронблочная рама; 9, 10, 14 -
растяжки; 11 - оттяжки; 12 - тоннельные лестницы; 13 - балкон; 15 -
предохранительный пояс; 16 - маршевые лестницы; 17 - шарнир
Высота вышки определяет длину свечи,
которую можно извлечь из скважины и от величины которой зависит
продолжительность спускоподъемных операций. Чем больше длина свечи, тем на
меньшее число частей необходимо разбирать колонну бурильных труб при смене
бурового инструмента. Сокращается и время последующей сборки колонны.

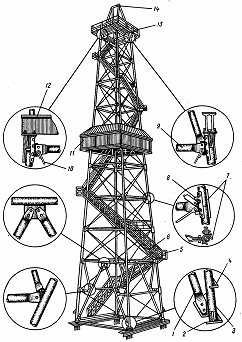

Башенная вышка. Вышка ВМ1-41М:
1-подкос; 2-опорная плита ноги; 3-нога; 4-упорная полка для домкрата;
5-переходная площадка; 6-маршевая лестница; 7-хомут; 8- косынка; 9-пояс;
10-диагональная тяга; 11-балкон; 12-подкронблочная балка; 13- кронблочная
площадка; 14-козлы
Поэтому с ростом глубины бурения
высота и грузоподъемность вышек увеличиваются. Так, для бурения скважин на
глубину от 300 до 500 м используется вышка высотой 16-18 м, глубину от 2000 до
3000 м - высотой 42 м и на глубину от 4000 до 6500 м - высотой 53 м.
Емкость «магазинов» показывает,
какая суммарная длина бурильных труб диаметром 114-168 мм может быть размещена
в них. Практически вместимость «магазинов» показывает, на какую глубину может
быть осуществлено бурение с помощью конкретной вышки.
Размеры верхнего и нижнего оснований
характеризуют условия работы буровой бригады с учетом размещения бурового
оборудования, бурильного инструмента и средств механизации спускоподъемных
операций. Размер верхнего основания вышек составляет 2x2 м или 2,6x2,6 м,
нижнего 8x8 м или 10x10 м.
Нижние и верхние секции вышек имеют
опорные плиты, которыми они крепятся к основанию при помощи болтов. На плиты
верхних секций устанавливают подкронблочную раму. Внизу, в передней со стороны
приёмного мостка и в задней гранях выше, имеются ворота высотой 10,5-12 м,
состоящие из двух полураскосов. Вышки высотой 41 м оборудуют одним балконом, а
высотой 53 м - двумя на внешних гранях вышки, которые служат укрытием для
второго помбура во время спуско-подъёмных операций. На балконе устанавливают
люльку для работы верхового и пальцы для установки свечей.
По исполнению основных несущих
элементов, ног, поясов, вышки можно подразделить на:
· Трубные
· Профильного
проката.
Современные конструкции трубных
вышек имеют ряд преимуществ перед профильными. В трубных меньше болтовых
соединений, они имеют меньшую массу и основные элементы этих выше при перевозке
более устойчивы к деформации. Вышки башенного типа представляют собой
металлическую сборно-разборную конструкцию в форме усечённой пирамиды.
Элементами вышки являются толстостенные трубы, хомуты и профильное железо.
Наибольшее распространение получили
трубные вышки типа 2ВБ-53-320.
Условные обозначения:
Возьмем вышку типа ВБА-53-32. Буквы
и цифры обозначают: В-вышка, Б - башенная, А - рассчитанная на применение
механизмов АСП, 53 - высота в м, 320 - грузоподъёмность на крюке в тоннах.
Мачтовые (А-образные, П-образные)
вышки выполняются отдельными секциями, сваренными из труб в виде решётчатых
ферм. В сечении фермы имеют вид равнобедренного треугольника (вышки
ВМ-40-185БР, ВМА-41-170) или прямоугольника. Каждая нога вышки состоит из 4-ёх
секций длиной около 10 м. На концах секций имеются фланцы, соединяемые между
собой болтами или специальными быстросъёмными хомутами. Нижние и верхние секции
имеют проушину. Верхняя секция соединяется шарнирно с подкронблочной рамой,
которая является связующим звеном мачт вышки в верхней части. Кроме этого,
мачты верхней части шарнирно соединяются между собой двумя поясами и двумя
парами накрест расположенных винтовых стяжек. В нижней части мачты вышек
шарнирно соединяются со стойками, расположенными на подвышечном основании.
Устойчивость вышки в вертикальной
плоскости, перпендикулярной плоскости ферм, обеспечивается двумя подкосами из
труб. В верхней части подкосы шарнирно соединены с мачтами вышки, а в нижней
части - с опорами, установленными на основании. Для центрирования вышки в
плоскости, перпендикулярной плоскости ферм, опоры могут перемещаться по
направляющим при помощи винтов. В плоскости ферм вышку центрируют при помощи
винтовых стяжек, расположенных в верхней части мачты. В качестве элемента,
поддерживающего вышку в вертикальном положении, в большинстве случаев применяют
козлы или поперечную раму (портал).
Портал монтируется на подвышечных
основаниях и крепится к мачтам ног вышки с помощью горизонтальных фиксаторов.
Он также используется как приспособление для подъёма вышки в вертикальное
положение. К мачтам вышки на определённой высоте крепят балкон с двумя люльками
для второго помбура и пальцами для установки свечей, или площадку для механизма
расстановки свечей АСП и магазины для установки свечей. Одна из ног вышки с
внешней стороны от пола буровой до балкона оборудована маршевыми лестницами с
переходными площадками, а от балкона до кронблока - лестницами тоннельного типа
внутри ферм секций. В некоторых конструкциях вышек с прямоугольным сечением
мачт маршевые лестницы и переходные площадки расположены внутри ферм секций.
Для предотвращения случайного падения свечей в сторону приёмного поста или
лебёдки, на мачтах устанавливают предохранительные пояса.
Вышки мачтового типа по сравнению с
башенными имеют ряд преимуществ: им требуется меньше металла на изготовление,
они имеют меньшее число деталей, что упрощает и ускоряет сборку и разборку.
Открытое пространство между мачтами позволяет удобнее вести вспомогательные
работы. По конструктивной схеме и способу монтажа все мачтовые вышки идентичны.
Металлические
буровые вышки имеют металлические сварные основания - салазки и могут при
благоприятном рельефе местности перевозиться на небольшие расстояния без
разборки. Буровое здание перевозят отдельно, если оно смонтировано на полозьях,
или совместно с вышкой (при общем основании).
В условиях
пересечённой местности вышки разбирают и перевозят по частям. Детали
металлических вышек соединяют болтами, что обеспечивает их быструю сборку и
разборку. Основными элементами вышек являются цельнотянутые трубы, которые в
зависимости от высоты вышки имеют диаметры 112/104 мм, 108/99,5 мм, 102/90 мм.
На изготовление
поясов используют уголковую сталь размером 65x65x6 мм и бесшовные трубы
диаметром 73/67 мм, а для раскосов - уголковую сталь 50x50x6 мм или гибкие
связи. Трубы ног соединяются между собой хомутами, к которым крепятся они и
раскосы. Ноги вышки имеют башмаки для соединения вверху с рамой, внизу - с
основанием либо фундаментом.
В верхней части
вышки расположена площадка кронблока.
Выпускаемые в
заводских условиях различные вышки в конструктивном отношении имеют
незначительные различия.
Например, вышка
ВМР-24/540 имеет шесть типо-размеров. Максимальная нагрузка на кронблок для всех
размеров этих вышек 55 т. Размеры по осям опор основания - 6x6 м, по осям опор
кронблока - 2х2 м. Основные технические параметры вышек приведены в табл. 22.
В практике буровых
работ находят также применение следующие типы вышек: ВУ-18/25, ВМ-18/15, В-26-25,
В-26 /50, БМ-32 - с высотой от нижнего основания до оси кронблока, от 18 до 32
м. Наиболее широко используются сборно-разборные вышки типа ВРМ-24/540 и
ВМ-18/15.
При установке вышки
на новой точке необходимо учитывать преобладающее направление ветра и
разворачивать вышку к ветру ребром, а также укреплять её канатными растяжками
диаметром 16 мм.
Способы сборки вышек.
Буровые вышки собираются четырьмя
способами.
· Сборка подвесной
монтажной стрелой, которую перемещают по собранным секциям вышки для сборки
последующих секций методом «снизу-вверх».
o Для
сборки вышки с помощью подвесной стрелы необходимо иметь приводную лебедку с
тяговым усилием 25-30 кН и вспомогательной катушкой. До начала сборки вышки
монтируют стрелу в вертикальном положении в центре подвышечного основания, к
которому также крепят нижние блоки оттяжек 8. Затем производят сборку трех
нижних секций вышки, после чего стрелу поднимают выше.
· Сборка вышки в
горизонтальном положении с последующим её подъёмом в вертикальное положение.
o Для подъема
вышки, собранной в горизонтальном положении на земле, используют буровую
лебедку, тракторный подъемник и установленную на земле подъемно-монтажную
стрелу ПМСБ-17 (рис. 3.3а) падающего типа. Этим способом собирают как трубные,
так и уголковые вышки. Перед подъемом вышки ее устанавливают на металлические
основания.
o Мачтовые
вышки также собираются горизонтально, а затем поднимаются в вертикальное
положение.
Сборка вышки горизонтальным
способом.
· При помощи вышечных
подъёмников методом «сверху-вниз», когда вначале собирают верхнюю секцию, а в
последнюю очередь нижнюю.
o Для
сборки первой секции на пол буровой при помощи крана подают ее детали. Ноги
этой секции раскладывают по углам козловой части и соединяют с ней стропами.
Козловую часть вместе с ногами первой секции подъемником поднимают на высоту
4,2 - 4,5 м. Опорную плиту каждой ноги уголковой вышки соединяют болтами с
подкронблочной рамой, причем гайки болтов полностью не затягивают для
возможного перемещения ног при установке поясов и раскосов. Козловую часть
вышки также крепят к опорным плитам ног, затем к верхней части присоединяют
следующую секцию.
Способ сборки вышек вышечными
подъёмниками является основным и широко применяемым в настоящее время. Этим
способом вышки башенного типа можно собирать как на подвышечных основаниях, так
и непосредственно на фундаментах, а также собирать вышки мачтового типа.
Меры предосторожности, принимаемые
при работе с буровыми вышками.
· Наиболее серьезной
опасностью при работе на буровых вышках является частичное или полное их
разрушение. Основная причина, приводящая к падению или разрушению вышек -
недостаточный надзор за их состоянием в процессе длительной эксплуатации. По
этим причинам были введены изменения в правилах безопасности, предусматривающие
обязательные периодические проверки вышек, в том числе с полной разборкой и
ревизией их деталей, а также испытания с нагрузкой вышек в собранном виде.
· Расстояние от
буровой установки до жилых и производственных помещений, охранных зон железных
и шоссейных дорог, инженерных коммуникаций, ЛЭП должно быть не менее высоты
вышки (мачты) плюс 10 м, а до магистральных нефтепроводов и газопроводов - не
менее 50 м.
· При слабом и рыхлом
грунте должно производиться его укрепление (цементация, силикатизация и т.п.),
топкие места покрываться настилом (гать, железобетонные плиты).
· Кроме того, вышка
должна подвергаться тщательному осмотру и проверке каждый раз до начала буровых
работ. Также вышки осматривают перед спуском обсадных колонн, освобождением
прихваченной бурильной или обсадной колонны, при авариях и после сильных ветров
(для открытой местности -15 м/с, а для лесной и таежной-21 м/с, а также когда
вышка сооружена в котловане.
Привышечные сооружения.
· Редуктор
(агрегатный) сарай, предназначенный для укрытия двигателей и передаточных
механизмов лебедки. Его пристраивают к вышке со стороны её задней панели в
направлении, противоположном мосткам. Размеры редукторного сарая определяются
типом установки.
· Насосный сарай для
размещения и укрытия буровых насосов и силового оборудования. Его строят либо в
виде пристройки сбоку фонаря вышки редукторного сарая, либо отдельно в стороне
от вышки. Стены и крышу редукторного и насосного сараев в зависимости от
конкретных условий обшивают досками, гофрированным железом, камышитовыми щитами,
резиной или полиэтиленовой плёнкой. Использование некоторых буровых установок
требуется совмещение редукторного и насосного сараев.
· Приемный мост,
предназначенный для укладки бурильных обсадных и других труб и перемещения по
нему оборудования инструмента, материалов и запасных частей. Приемные мосты
бывают горизонтальные и наклонные. Высота установки приемных мостов
регулируется высотой установки рамы буровой вышки. Ширина приемных мостов до
1,5.2 м, длина до 18 м.
· Ряд вспомогательных
сооружений при бурении: на электроприводе - трансформаторные площадки, на
двигателях внутреннего сгорания (ДВС) - площадки, на которых находятся емкости
для горючесмазочных материалов и т.п.
· Объекты
соцкультбыта: столовая, вагоны-общежития и т.п.
Так как буровая вышка является
частью буровой установки, то для представления о месте вышки в ней ниже
представлена схема буровой установки. Также кратко рассмотрим некоторые другие
основные части установки.
Некоторые основные элементы буровой
установки.
· Бурильная
колонна - представляет собой спущенную в
скважину сборку из бурильных труб, скрепленных между собой бурильными замками,
предназначенную для подачи гидравлической и механической энергии к долоту, для
создания осевой нагрузки на долото, а также для управления траекторией
бурящейся скважины.
· Бурильные
трубы - предназначены для передачи
вращения долота (при роторном бурении) и восприятия реактивного момента
двигателя при бурении с забойными двигателями, а также создания нагрузки на
долото, подачи бурового раствора на забой скважины для очистки его от
разбуренной породы и охлаждения долота, подъема из скважины изношенного долота
и спуска нового.
· Роторы - предназначены для передачи вращения буровому инструменту при
роторном бурении, периодическом проворачивания инструмента при бурении
забойными двигателями, а также для удержания колонны бурильных и обсадных труб
при спуско-подъёмных операциях. Ротор является редуктором, передающим вращение
вертикально подвешенной колонне бурильных труб от горизонтального вала
трансмиссий.
· Буровая
лебедка - применяют для спуска и подъема
бурильной колонны, спуска обсадных колонн, удерживания на весу неподвижной
бурильной колонны или медленной ее подачи в процессе бурения. В ряде случаев
буровая лебедка используется для передачи мощности от двигателя к ротору,
свинчивания и развинчивания труб, подтаскивания грузов и других вспомогательных
работ.
· Буровые
насосы - предназначены для подачи под
давлением промывочной жидкости в скважину. Для бурения используются только
горизонтальные приводные двух- и трехцилиндровые поршневые насосы
· Буровые
долота - основной элемент бурового
инструмента для механического разрушения горной породы в процессе бурения
скважины.
Бывают:
o Лопастные
o Шарошечные
долота
o Алмазные
долота
o Твердосплавные
Таблица 1
Вышка
|
Максимальная нагрузка на крюке, кН
|
Высота от опорных плит до подкронблочных балок, м
|
Общая высота, м
|
Размер верхнего основания, м
|
Размер нижнего основания, м
|
Высота размещения верхнего балкона, м
|
ВМ1-41М
|
2000
|
41
|
44,9
|
2х2
|
8х8
|
22
|
ВБО-42-200
|
2000
|
42,47
|
44,7
|
2,2Х2,2
|
8Х6,5
|
22,5
|
4ВБ-53-300
|
3500
|
53
|
57
|
2Х2
|
10Х10
|
35
|
ВБ-53-320
|
3200
|
53,5
|
56,8
|
2Х2
|
10Х10
|
35,1
|
ВБА-53-320
|
3200
|
53,85
|
57,65
|
6,2Х3
|
10Х10
|
34
|
ВБА-58-300
|
4000
|
64
|
70
|
5Х5
|
16,5Х16
|
39
|
Заключение
В данной работе были рассмотрены
виды, сооружение и технические характеристики буровых вышек. Можно с
уверенностью сказать, что буровая вышка является тем элементом, без которого
невозможно добывать нефть из глубоких скважин. Она значительно упрощает процесс
бурения, и совершенствуя конструкцию вышек можно еще более увеличить скорость,
качество и глубину бурения, что может повысить производительность самой скважины.
Информационные ресурсы.
вышка скважина буровой профильный
1. http://wwwoil.ru/? p=640
2. http://fomen.ru/tag/tipy-konstrukcij-burovyx-vyshek/
