Анализ конструкции и точности механической обработки размерной цепи
Содержание
1. Расчет размерной цепи
.1 Метод полной взаимозаменяемости
.2 Метод неполной взаимозаменяемости
.3 Метод групповой взаимозаменяемости
.4 Метод пригонки
.5 Метод регулировки
. Определение суммарной погрешности при фрезерной обработке

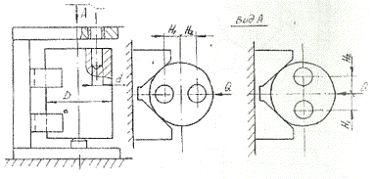

. Определение погрешности базирования детали

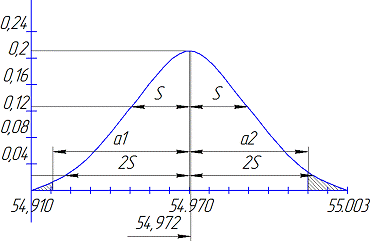

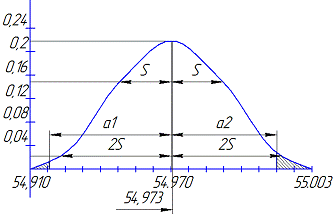

. Исследование точности обработки с помощью кривых распределения
Список используемой литературы
1. Расчет размерной цепи
.1 Метод полной взаимозаменяемости
Сущность метода заключается в том,
что требуемая точность замыкающего звена размерной цепи достигают каждый раз,
когда в размерную цепь включают или заменяют в ней звенья без их выбора,
подбора или измены их величин.
Номинальные размеры
звеньев, составляющих размерную цепь:
Проверка размера
замыкающего звена:
Назначаем допуски
составляющих звеньев.
; Тср= мм =0.12 мм TD6=0.1
мм=0.1 мм TD7=0.1 мм=0.06 мм TD8=0.15
мм=0.05 мм TD9=0.1 мм=0.12 мм TD10=0.1
мм
Т∆=0,12+0,1+0,06+0,05+0,12+0,1+0,1+0,15+0,1+0,1=1
Назначаем предельные
отклонения на все составляющие звенья размерной цепи за исключением
регулирующего:
∆вD1=0 ∆нD1=-0,12 ∆0D1=-0,06
∆вD2=0 ∆нD2=-0,1 ∆0D2=-0,05
∆вD3=0 ∆нD3=-0,06 ∆0D3=-0,03
∆вD4=0 ∆нD4=-0,05 ∆0D4=-0,025
∆вD5=0 ∆нD5=-0,12 ∆0D5=-0,06
∆вD6=0 ∆нD6=-0,1 ∆0D6=-0,05
∆вD7=+0,1 ∆нD7=0 ∆0D7=+0,05
∆вD8=+0,15 ∆нD8=0 ∆0D8=+0,075
∆вD10=+0,1 ∆нD10=0 ∆0D10=+0,05
Определяем координату
середины допуска регулирующего звена.
,
следовательно, отсюда
можно определить координату середины поля допуска первого звена:
0,5=0,05+0,05+0,075-(-0,06-0,05-0,06-0,03-0,025-0,05+∆0D9)
∆0D9=-0,05 мм
Определяем отклонения
регулирующего звена:
Определяем предельные
отклонения:
Проверка:
Верно.
Верно.
Вывод: определены
номинальные и предельные размеры звеньев цепи, при любом сочетании которых
будет обеспечиваться заданный размер и допуск замыкающего звена.
1.2 Метод неполной
взаимозаменяемости
Сущность этого метода
заключается в том, что точность исходного (замыкающего) звена обеспечивается
аналогично методу полной взаимозаменяемости, но точность обеспечивается не у
всех размерных цепей, а у большинства. Причём брак устанавливается заранее.
Номинальные размеры
звеньев, составляющих размерную цепь:
Проверка размера
замыкающего звена:
Назначаем допуски
составляющих звеньев.
Примем риск 1%, тогда t=2.57,
λ2=1/9.
=0.12 мм TD6=0.4
мм=0.4 мм TD7=0.5 мм=0.2 мм TD8=0.52
мм=0.2 мм TD9=0.4 мм=0.12 мм TD10=0.5
мм
Правильность (≤)
проверим по формуле:
1 мм:
несмотря на расширение
допусков составляющих звеньев, допуск замыкающего звена остался в исходных
пределах.
Назначаем предельные
отклонения на составляющие звенья.
∆вD1=+0,06 ∆нD1=-0,06 ∆0D1=0
∆вD2=+0,2 ∆нD2=-0,2 ∆0D2=0
∆вD3=+0,1 ∆нD3=-0,1 ∆0D3=0
∆вD4=+0,1 ∆нD4=-0,1 ∆0D4=0
∆вD5=+0,06 ∆нD5=-0,06 ∆0D5=0
∆вD6=+0,2 ∆нD6=-0,2 ∆0D6=0
∆вD7=+0,25 ∆нD7=-0,25 ∆0D7=0
∆вD8=+0,56 ∆нD8=+0,04 ∆0D8=+0,3
∆вD10=+0,25 ∆нD10=-0,25 ∆0D10=0
Определяем координаты
середины поля допуска регулирующего звена:
следовательно, отсюда
можно определить координату середины поля допуска 9-го звена:
Найдём предельные
отклонения:
Вывод: определены
номинальные и предельные размеры звеньев цепи, при которых в большинстве (99%)
цепей будет обеспечиваться заданный размер и допуск замыкающего звена.
.3 Метод групповой
взаимозаменяемости
Сущность метода
заключается в том, что точность исходного (замыкающего) звена обеспечивается
при включении в размерную цепь составляющих звеньев, принадлежащих к одной из
групп, на которые они предварительно рассортированы.
мм
Номинальные размеры
звеньев, составляющих размерную цепь:
Проверка размера
замыкающего звена:
Назначаем допуски на
оставшиеся звенья размерной цепи.
Чтобы обеспечить
точность замыкающего звена необходимо соблюдать следующее условие: сумма
допусков всех увеличивающих звеньев должна быть равна сумме допусков всех
уменьшающих звеньев.
Расширяем допуск на
изготовление в 3 раза.
’D1=0.3 мм T’D6=0.4
мм’D2=0.4 мм T’D7=0.5 мм’D3=0.2 мм T’D8=1.4
мм’D4=0.4 мм T’D9=0.4 мм’D5=0.3 мм T’D10=0.5
мм
.5+0.5+1.4=0.3+0.4+0.2+0.4+0.3+0.4+0.4=2.4
мм
Определяем предельные
отклонения и координаты середины допуска звеньев за исключением одного:
∆вD1=0 ∆нD1=-0,3 ∆0D1=-0,15
∆вD2=0 ∆нD2=-0,4 ∆0D2=-0,2
∆вD3=0 ∆нD3=-0,2 ∆0D3=-0,1
∆вD4=0 ∆нD4=-0,4 ∆0D4=-0,2
∆вD5=0 ∆нD5=-0,3 ∆0D5=-0,15
∆вD6=0 ∆нD6=-0,4 ∆0D6=-0,2
∆вD7=+0,5 ∆нD7=0 ∆0D7=+0,25
∆вD9=0 ∆нD9=-0,4
∆0D9=-0,2
∆вD10=+0,5 ∆нD10=0 ∆0D10=+0,25
Координата середины поля
допуска замыкающего звена вычисляется по формуле:
,
следовательно, отсюда
можно определить координату середины поля допуска первого звена:
,25+0,25+∆0D8-(-0,15-0,2-0,1-0,2-0,15-0,2-0,2)=0,8
∆0D8=-0,9 мм
Найдём предельные
отклонения для 9-го звена:
Проверка:
мм
мм
D3
|
D4
|
D5
|
D6
|
D7
|
D8
|
D9
|
DΔ
|
|
Δв
|
Δн
|
Δв
|
Δн
|
Δв
|
Δн
|
Δв
|
Δн
|
Δв
|
Δн
|
Δв
|
Δн
|
Δв
|
Δн
|
Δн
|
Δв
|
Δн
|
0
|
-0,066
|
0
|
-0,133
|
0
|
-0,1
|
0
|
-0,133
|
+0,5
|
+0,333
|
-0,2
|
-0,666
|
0
|
-0,133
|
+0,333
|
+0,8
|
-0,8
|
-0,066
|
-0,133
|
-0,133
|
-0,267
|
-0,1
|
-0,2
|
-0,133
|
-0,267
|
+0,333
|
+0,166
|
-0,666
|
-1,133
|
-0,133
|
-0,267
|
+0,166
|
+0,8
|
-0,8
|
-0,133
|
-0,2
|
-0,267
|
-0,4
|
-0,2
|
-0,3
|
-0,267
|
-0,4
|
+0,166
|
0
|
-1,133
|
-1,6
|
-0,267
|
-0,4
|
0
|
+0,8
|
-0,8
|
Вывод: точность замыкающего звена
обеспечивается при включении в размерную цепь составляющих звеньев,
принадлежащих к одной из 3 групп, на которые они предварительно рассортированы.
.4 Метод пригонки
Сущность метода заключается в том,
что на все составляющие звенья назначаются экономически приемлемые допуски, а
точность исходного (замыкающего) звена обеспечивается за счёт изменения
размеров одного из составляющих звеньев путём снятия с него определённого слоя
материала.
Звено, за счёт изменения размера
которого обеспечивается точность исходного (замыкающего) звена принято называть
компенсирующим, а деталь, размер которой является компенсирующим звеном,
принято называть компенсатором. В качестве компенсатора принято принимать
наиболее простую деталь: трудоёмкость сборки должна быть минимальной.
Компенсирующее звено D4
мм
Номинальные размеры
звеньев, составляющих размерную цепь:
Проверка размера
замыкающего звена:
Назначаем экономически
выгодные допуска на все составляющие звенья размерной цепи:
=0.12 мм TD6=0.2
мм=0.25 мм TD7=0.15 мм=0.2 мм TD8=0.31
мм=0.2 мм TD9=0.2 мм=0.12 мм TD10=0.15
мм
Определяем расширенный
допуск замыкающего звена:
1.9 мм
Определяем предельные
отклонения и середины полей допусков всех составляющих звеньев.
∆вD1=0 ∆нD1=-0,12 ∆0D1=-0,06
∆вD2=0 ∆нD2=-0,25 ∆0D2=-0,125
∆вD3=0 ∆нD3=-0,2 ∆0D3=-0,1
∆вD4=0 ∆нD4=-0,2 ∆0D4=-0,1
∆вD5=0 ∆нD5=-0,12 ∆0D5=-0,06
∆вD6=0 ∆нD6=-0,2 ∆0D6=-0,1
∆вD7=+0,15 ∆нD7=0 ∆0D7=+0,075
∆вD9=0 ∆нD9=-0,2
∆0D9=-0,1
∆вD10=+0,15 ∆нD10=0 ∆0D10=+0,075
Определяем координаты
середины поля допуска замыкающего звена:
=-0,34 мм
Так как компенсирующее
звено уменьшающее, то совмещаем нижние предельные границы.
Определим величину
компенсации:
1,9-1,6=0,3 мм
-0,8-(-1,29)=0,49 мм
Следовательно
компенсирующее звено D4k:
-0.2

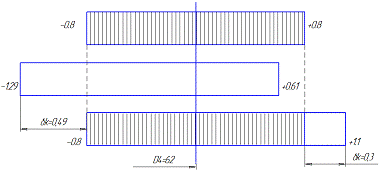

В результате получаем
следующую схему расположения поля допуска и поля рассеивания замыкающего звена:
Вывод: все составляющие
звенья имеют экономически приемлемые допуски, а точность замыкающего звена
обеспечивается за счёт изменения размеров одного из составляющих звеньев (D4)
путём снятия с него определённого слоя материала.
.5 Метод регулировки
Сущность метода
регулировки заключается в том, что на все составляющие звенья назначаются
экономически приемлемые допуски, а точность исходного звена достигается за счет
изменения компенсирующего звена, но без снятия слоя материала.
Точность исходного звена
в процессе регулировки достигается двумя способами:
За счет установки
неподвижного компенсатора.
За счет применения
подвижного компенсатора, т.е. в этом случае изменяется положение компенсатора
путем механических, гидравлических и др. устройств.
Замыкающее звено:
мм
размерный цепь фрезерный
погрешность
Номинальные размеры
звеньев, составляющих размерную цепь:
Проверка размера
замыкающего звена:
. Назначаем экономически
выгодные допуска на все составляющие звенья размерной цепи:
’D1=0.3 мм T’D6=0.4
мм’D2=0.4 мм T’D7=0.5 мм’D3=0.2 мм T’D8=1.2
мм’D4=0.4 мм T’D9=0.4 мм’D5=0.3 мм T’D10=0.5
мм
. Определяем расширенный
допуск замыкающего звена:
4.6 мм
. Определяем предельные
отклонения и середины полей допусков всех составляющих звеньев.
∆вD1=0 ∆нD1=-0,3 ∆0D1=-0,2
∆вD2=0 ∆нD2=-0,4 ∆0D2=-0,2
∆вD3=0 ∆нD3=-0,2 ∆0D3=-0,1
∆вD4=0 ∆нD4=-0,4 ∆0D4=-0,2
∆вD5=0 ∆нD5=-0,3 ∆0D5=-0,2
∆вD6=0 ∆нD6=-0,4 ∆0D6=-0,2
∆вD7=+0,5 ∆нD7=0 ∆0D7=+0,4
∆вD9=0 ∆нD9=-0,4
∆0D9=-0,2
∆вD10=+0,5 ∆нD10=0 ∆0D10=+0,4
. Определяем координаты
середины поля допуска замыкающего звена:
=+3,1 мм
Для того чтобы
замыкающее звено было выдержано в необходимых пределах, необходима компенсация.
Для этого изготавливается компенсатор с определенным допуском, назначаемым с
учетом экономической точности изготовления. Чем больше допуск, тем больше
компенсационных колец будет в наборе.
. Определяем размеры
компенсатора:
= +
=2.8
мм= +
=7.4
мм
. Определяем количество
компенсаторов, приняв допуск равным 0,05 мм:
7. Уточняем допуск
компенсатора:
=1,6-=0,067
мм
Вывод: на все
составляющие звенья назначены экономически приемлемые допуски, а точность
замыкающего звена достигается за счет изменения компенсирующего звена (подбор
компенсаторов).
Проверка:
max-Dk1max=
Dk3min-Dk1min=TD’-(TD-Tk)
.4-4.333=5.867-2.8=4.6-(1.6-0.067)=3.067
2. Определение суммарной
погрешности при фрезерной обработке

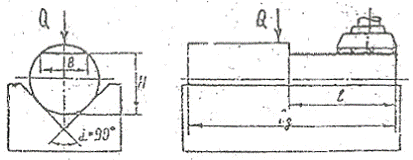

Уступ детали
обрабатывается торцевым фрезерованием на станке 6Р12 в размер H=115h10.
Определить суммарную погрешность обработки ступени H. Заготовка детали из стали
50, уступ на предшествующей операции обработан по размеру с точностью IT 14.
Условия обработки: глубина резания t=1 мм; подача на зуб Sz = 0,07 мм/зуб;
скорость резания V = 90 м/мин; D= 140 мм; l = 300 мм; B = 100 мм; H= 115h10;
L=300 мм; число заготовок в партии N = 25 шт.
Решение
. Определим величину
погрешности базирования εбаз. Для размера Н (1, табл. 18)
=(0,2/2)*(1,4142-1)=41
мкм,
где - допуск на диаметр, - угол при вершине
призмы.
. Определим погрешность
закрепления детали [2, табл. 22]:
=3,66 мкм
где НВ- твердость по
Бриннелю; Q- сила прижима, Н; C1- коэфф., характеризующий количество и
параметры баз; L- длина заготовки, см.
Величину εпр
примем равной 10 мкм.
. Тогда
εуст==42,3
мкм.
. Определяем погрешность
настройки в соответствии с [3. с.70-73]:
,
где Δр
- погрешность регулирования положения резца;
Кр = 1,73 и Ки = 1,0 -
коэффициенты, учитывающие отклонения закона распределения величин Δр
и Δизм от нормального закона распределения;Δизм
- погрешность измерения размера детали.
Для заданных условий
обработки Δр = 10 мкм [3. с.71-72] и Δизм
= 42 мкм
при измерении Н = 115h10
мм. Тогда погрешность настройки
. Определим размерный
износ инструмента при торцовом фрезеровании.
ит.фр.= Uрт.фр.*Lфр=
==17,14
мкм
где Sпр=-
продольная подача, мм/об; U0- относительный износ [2. с.74]
. Определим погрешность.
Поле рассеяния размера 115h10 под действием упругих деформаций зависит от
колебаний составляющей силы резания Px при изменении величины срезаемого слоя и
податливости системы шпиндель-стол. В соответствии с [2. с.32] для станка 6Р12
податливость
=Y/Px=500/12.25=40
мкм/кН
Приняв Px/Pz=0.5 [3.
с.292], согласно [3. с.282] определяем
=0.5Pz=0.5
Учитывая, что n==191
мин-1
==0.46
кН=Pmin=1.4*0.46=0.64
кН
Тогда
=W=
(0.64-0.46)*40=7.2 мкм
. Погрешность, вызванная
геометрическими неточностями фрезерного станка [2. с.59]:
Σст=
25 мкм
. Определим
температурные деформации технологической системы, приняв их равными 10% от
суммы остальных погрешностей [3. с.76].
ΣΔт
= 0,1∙(42 + 45 + 17 + 7,2+25) = 13,6 мкм.
. Определим суммарную
погрешность обработки по уравнению
=84,6 мкм
Она меньше заданной
величины допуска для Н = 115 мм (TН = 160 мкм).
Следовательно, при
заданных условиях погрешность обработки меньше допуска на обрабатываемый
размер; работа без брака.
3. Определение
погрешности базирования детали
Рис. 1
В торцевой поверхности
валов, установленных в призму, сверлятся 2 отверстия. Требуется, чтобы разность
размеров Н1 и Н2 была минимальной. Определить, при каком расположении
кондукторных втулок заданное условие будет выполняться. Диаметр валов 80+0,15
мм, угол призмы α=90⁰.
Решение:
Н1+НΔ-Н3=0
→ НΔ=Н3-Н1, ТНΔ= ТН3+ТН1
Вариант 1:
ТН3 мм
[2, c.45],
где Td- допуск на
диаметр вала, α- угол призмы.
ТНΔ=
ТН3+ТН1=0,106+ТН1
Вариант 2:
ТН3 =0 [2, c.45]
Вывод: вариант 2
обеспечивает более высокую точность обработки и выполнение заданного условия.
4. Исследование точности
обработки с помощью кривых распределения
Исходные данные:
результаты замеров двух выборок деталей с отверстием Ç
50f9, взятых с одного станка через некоторый промежуток времени.
№ п/п
|
Выборка 1
|
Выборка 2
|
|
xi
|
xi
|
|
|
|
|
1
|
54,94
|
0,03204
|
0,001027
|
54,970
|
0,00332
|
1,1E-05
|
2
|
54,963
|
0,00904
|
8,17E-05
|
54,960
|
0,01332
|
0,000177
|
3
|
54,98
|
-0,00796
|
6,34E-05
|
54,950
|
0,02332
|
0,000544
|
4
|
55
|
-0,02796
|
0,000782
|
54,970
|
0,00332
|
1,1E-05
|
5
|
54,968
|
0,00404
|
1,63E-05
|
54,980
|
-0,00668
|
4,46E-05
|
6
|
54,997
|
-0,02496
|
0,000623
|
54,968
|
0,00532
|
2,83E-05
|
7
|
54,97
|
0,00204
|
4,16E-06
|
54,970
|
0,00332
|
1,1E-05
|
8
|
54,945
|
0,02704
|
0,000731
|
54,975
|
-0,00168
|
2,82E-06
|
9
|
54,975
|
-0,00296
|
8,76E-06
|
55,015
|
-0,04168
|
0,001737
|
10
|
54,99
|
-0,01796
|
0,000323
|
54,965
|
0,00832
|
6,92E-05
|
11
|
55,015
|
-0,04296
|
0,001846
|
54,997
|
-0,02368
|
0,000561
|
12
|
54,93
|
0,04204
|
0,001767
|
54,955
|
0,01832
|
0,000336
|
13
|
54,965
|
0,00704
|
4,96E-05
|
54,910
|
0,06332
|
0,004009
|
14
|
54,995
|
-0,02296
|
0,000527
|
54,979
|
-0,00568
|
3,23E-05
|
15
|
54,997
|
-0,02496
|
0,000623
|
54,960
|
0,01332
|
0,000177
|
16
|
55,01
|
-0,03796
|
0,001441
|
55,030
|
-0,05668
|
0,003213
|
17
|
54,955
|
0,01704
|
0,00029
|
54,940
|
0,03332
|
0,00111
|
18
|
54,972
|
4E-05
|
1,6E-09
|
55,000
|
-0,02668
|
0,000712
|
19
|
54,91
|
0,06204
|
0,003849
|
54,997
|
-0,02368
|
0,000561
|
20
|
54,95
|
0,02204
|
0,000486
|
54,945
|
0,02832
|
0,000802
|
21
|
54,979
|
-0,00696
|
4,84E-05
|
54,990
|
-0,01668
|
0,000278
|
22
|
54,92
|
0,05204
|
0,002708
|
54,930
|
0,04332
|
0,001877
|
23
|
54,96
|
0,01204
|
0,000145
|
54,995
|
-0,02168
|
0,00047
|
24
|
55,03
|
-0,05796
|
0,003359
|
55,010
|
-0,03668
|
0,001345
|
25
|
54,985
|
-0,01296
|
0,000168
|
54,972
|
0,00132
|
1,74E-06
|
. Обработка результатов измерения
для выборок.
Для каждой выборки определяем
среднее значение размеров и среднеквадратичное отклонение по формулам:
,
,
где фактический
размер в выборке;
число деталей в
выборке.
Следовательно:
. Построение
гистограммы и полигона распределения.
Для каждой выборки
определим варьирование размеров R1,R2 по формуле:
где: -
максимальное и минимальное значение измеренных размеров каждой выборке.
В пределах размаха все
значения размеров для каждой выборки разбивается на 7…9 интервалов. Фактическая
величина интервала определяется по формуле:
,
где К - принятое число
интервалов.
Отсюда:
Подсчитаем частоты
попадания размеров в каждый интервал.
№ п/п
|
Интервалы:1 выборка
|
Частота
|
Отн. част.
|
Интервалы:2 выборка
|
Частота
|
Отн. част.
|
|
от
|
до
|
m
|
m/n
|
от
|
до
|
m
|
m/n
|
1
|
54.910
|
54.925
|
2
|
0,08
|
54.910
|
54.925
|
1
|
0,04
|
2
|
54,925
|
54,940
|
2
|
0,08
|
54,925
|
54,940
|
2
|
0,08
|
3
|
54,940
|
54,955
|
3
|
0,12
|
54,940
|
54,955
|
3
|
0,12
|
4
|
54,955
|
54,970
|
5
|
0,2
|
54,955
|
54,970
|
7
|
0,28
|
5
|
54,970
|
54,985
|
5
|
0,2
|
54,970
|
54,985
|
5
|
0,2
|
6
|
54,985
|
55,000
|
5
|
0,2
|
54,985
|
55,000
|
4
|
0,16
|
7
|
55,000
|
55,015
|
2
|
0,08
|
55,000
|
55,015
|
2
|
0,08
|
8
|
55,015
|
55,030
|
1
|
0,04
|
55,015
|
55,030
|
1
|
0,04
|
Рис.1. Гистограмма и полигон
распределения выборки 1
Рис.2. Гистограмма и полигон
распределения выборки 2
. Проверка по критерию Вастергарда
гипотезы о законе распределения погрешности обработки.
Проверка по этому критерию не
является абсолютно надежной, но приемлема в производственных условиях и
выполняется для каждой выборки. Всё поле рассеивания размеров разбивается на
ряд интервалов от среднего значения размера Х: ±0,3S, ±0,7S, ±1,1S, ±3S.
Подсчитывается число размеров заготовок, попавших в каждый интервал, и их процент
1/n•100% от общего их числа в выборке.
Выборка 1
Интервал от X S1=0,0289Число
размеров в интервале, lПроцент от общего числа
1/n•100%
|
|
|
±0,3S = ±0,0086 от 54,963 до 54,980
|
8
|
32 %
|
±0,7S=±0,0202 от 54,951 до 54,992
|
11
|
44 %
|
±1,1S=±0,0317 от 54,941 до 55,003
|
20
|
80 %
|
±3S=±0,0867 от 54,885 до 55,050
|
25
|
100 %
|
Выборка 2
Интервал от X =54,97332
S2=0,00269Число размеров в интервале, lПроцент от общего числа
1/n•100%
|
|
|
±0,3S = ±0,00807 от 54,964 до 54,981
|
7
|
28 %
|
±0,7S = ±0,0188 от 54,954 до 54,991
|
12
|
48 %
|
±1,1S = ±0,0296 от 54,943 до 55,002
|
19
|
76 %
|
±3S = ±0,0807 от 54,892 до 55,053
|
25
|
100 %
|
Фактическое рассеивание размеров
считается соответствующим закону нормального распределения.
. Проверка возможности обработки
партии деталей без брака по данным каждой выборки.
Строятся теоретические кривые
рассеяния размеров для каждой из выборок и указывается допуск на контролируемый
параметр детали.
Значения Р1, Р2 и Р3 определяются по
формулам:
Выборка 1: Выборка
2:
Рис. 3. Схема для
определения обработки без брака выборки 1
Рис. 4. Схема для
определения обработки без брака для выборки 2
Делаем заключение о
наличии вероятности брака (исправимого, неисправимого). Если брак возможен, то
подсчитать его процент, определяемый отношением площадей F1 и F2 к площади,
ограниченной кривой распределения.=0.005 F1=0.003=0.021 F2=0.014
Как видим, в первой
выборке исправимый брак составляет 2.1%, а неисправимый 0.5%. Во второй выборке
исправимый брак 1.4%, а неисправимый 0.3%.
Брак в пределах нормы
(5%), мероприятий по уменьшению брака не требуется.
Проверка равенства
точности обработки в двух выборках.
Для проверки
воспользуемся Т-критерием Фишера для закона нормального распределения.
Фактическое значение Т-критерия для двух выборок определяется по формуле:
Для каждой из выборок
находим числа степеней свободы К1 и К2:
по таблице приложения 6
[5, стр. 170] для значений К1 и К2 находим нормальное значение критерия Т =
1,98 при доверительной вероятности Р = 0,05.
Тф<T, точность
обработки отличается незначительно.
Проверка на неизменность
в двух выборках.
Проверка производится
путем сравнения выборочных средних Х1 и Х2 по t-критерию Стьюдента. Критерий
Стьюдента определяется по формуле:
Суммарное число степеней
свободы К = 25 + 25 - 2 = 48.
По таблице приложения 5
[5, стр. 168] для вычисленных значений t и К находим нормальное значение
критерия P()
= 0,9203 >
0,05, то можно считать, что настроечные размеры отличаются не значительно или
их отличия носят случайный характер.
Список используемой
литературы
1. Матвеев А.И., Рагозин Г.И., Бурдо Г.Б. «Расчет конструкторских
и технологических размерных цепей».- Тверь, ТГТУ, 1994 г.
. Справочник технолога-машиностроителя. Под редакцией
Косиловой А.Г., Мещерякова Р.К.- М. Машиностроение, 1985г. - Т1 - 470с.
. Справочник технолога-машиностроителя. Под редакцией
Косиловой А.Г., Мещерякова Р.К.- М., Машиностроение, 1985г. - Т2 - 495с.
. Маталин А.А. «Технология машиностроения» - М.
Машиностроение, 1986г. - 516с.
. Солонин И.С. «Математическая статистика в технологии
машиностроения» - М., Машиностроение, 1972г.
