Электрический ток
Введение
Под термином «электробезопасность» понимается система организационных и
технических мероприятий и средств, обеспечивающих защиту людей от вредного и
опасного воздействия электрического тока, электрической дуги, электромагнитного
поля и статического электричества.
Обоснование и теоретическая разработка этой системы и её отдельных узлов
- очень важная часть работ при создании объектов в любой отрасли
промышленности. Поэтому электробезопасность можно резделить на множество
подразделов - в сельском хозяйстве, на производстве, в горной промышленности, в
зданиях и сооружениях, в передвижных установках и т.д. Тем не менее, все эти
подразделы основываются на общих требованиях, фундаментальных основах
электробезопасности. Фундаментальные требования и основы электробезопасности
регламентируются различными Правилами. Первые в России Правила и нормы
электробезопасности сформулированы ещё в начале 20-го века комиссией, созданной
третьим электротехническим съездом. Сегодня учёт мер электробезопасности на
этапе проектирования объектов производится Правилами устройства
электроустановок - ПУЭ, а в период функционирования - Правилами эксплуатации
электроустановок потребителей - ПЭЭП. Если на этапе разработки электроустановки
проектная документация согласовывается с надзорными органами, которые требуют
неуклонного соблюдения Правил, то в период эксплуатации соблюдение даже
заложенных в проект мер электробезопасности зависит непосредственно от
конкретных лиц, задействованных в обслуживании электроустановки. И эти сотрудники
часто не считают необходимым выполнять требования Правил электробезопасности.
Нашего современника, с детства окруженного техникой, плакатными страшилками не
остановишь. И может быть только один способ эффективной профилактики
электротравматизма - прививание сознательного отношения к мерам
электробезопасности, в фундаменте которого - понимание электротехнологическим
персоналом сути физических процессов и мер, помогающих избежать поражающего
действия электрического тока.
Действие
электрического тока на организм человека
Протекание
тока через организм человека.
Протекая через тело человека, электрический ток производит термическое,
электролитическое, механическое и биологическое действия. Термическое действие
тока проявляется в ожогах отдельных участков тела, нагреве до высокой
температуры кровеносных сосудов, нервов, сердца, мозга и др. органов,
находящихся на пути тока, что вызывает в них серьезные функциональные
расстройства (т. е. расстройства специфической деятельности органов).
Электролитическое действие тока выражается в разложении органической жидкости,
в т. ч. крови, что сопровождается значительными нарушениями ее
физико-химического состава. Механическое действие тока проявляется в
возникновении значительного давления в кровеносных сосудах и тканях организма
при испарении крови и др. жидкости, а также в смещении и механическом
напряжении их под влиянием электродинамических сил. При этом могут произойти
тяжелые повреждения различных тканей и сосудов. Биологическое действие тока
проявляется в раздражении внутренних биоэлектрических процессов, протекающих в
нормально действующем организме и теснейшим образом связанных с его жизненными
функциями. Раздражение живых тканей электрическим током вызывает в них ответную
реакцию - возбуждение, являющееся одним из основных физиологических процессов и
характеризующееся тем, что живые образования переходят от состояния
относительного физиологического покоя в состояние специфической для них
деятельности. Так, возбуждение мышечной ткани, обусловленное проходящим через
нее током, проявляется в виде непроизвольных сокращений мышцы, т. е.
двигательных эффектов. Нарушение биоэлектрических процессов заключается в
следующем. В живой ткани и в первую очередь в мышцах (в т. ч. в сердечной
мышце), а также в центральной и периферической нервных системах постоянно
возникают электрические потенциалы - биопотенциалы, которые связаны с
возникновением и распространением процесса возбуждения, т. е. с переходом живой
ткани в состояние активной деятельности. Внешний электрический ток, воздействуя
с биотоком, значение которого весьма мало, может нарушить нормальный характер
его действия на ткани и органы человека, подавить биотоки и тем самым вызвать
специфические расстройства в организме вплоть до его гибели. В таблице 1
приведены данные о прохождении тока через тело человека по пути "рука -
рука" или "рука-нога".

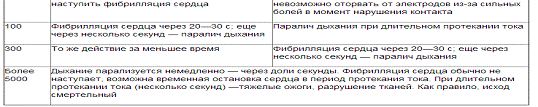

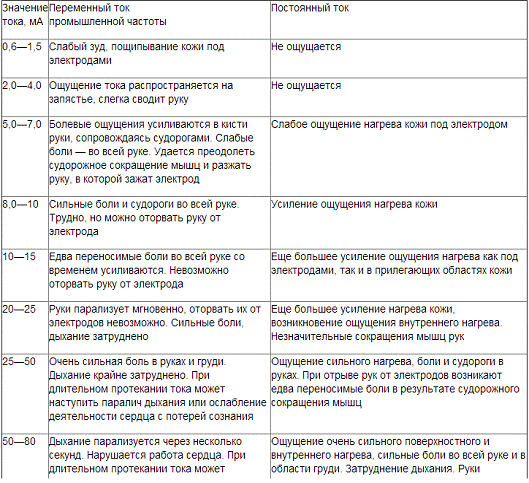

Таблица 1.
Последствия воздействия электрического тока на человека
Электрический удар - это возбуждение живых тканей организма проходящим
через него электрическим током, сопровождающееся сокращениями мышц. Исход при
этом может быть от легкого поражения до смертельного. Различают смерть
клиническую и биологическую Клиническая (или “мнимая”) - смерть переходное
состояние от жизни к смерти, наступающее с момента прекращения деятельности
сердца и легких. У человека, находящегося в состоянии клинической смерти,
отсутствуют все признаки жизни: он не дышит, сердце его не работает, болевые
раздражения не вызывают никаких реакций, зрачки глаз резко расширены и не
реагируют на свет. Однако в этот период жизнь в организме еще полностью не
угасла, ибо ткани его еще не подвергаются распаду и в известной степени
сохраняют жизнеспособность. Длительность клинической смерти составляет 4 -6
мин., у здорового человека - 7-8 мин.Причины смерти от электрического тока:
Фибрилляция сердца
Причинами смерти от электрического тока могут быть прекращение дыхания,
прекращение работы сердца и электрический шок. Возможно также одновременное
действие всех трех причин. Прекращение работы сердца - результат прямого
воздействия тока на мышцу сердца, т.е. прохождение тока в области сердца или
рефлекторно через центральную нервную систему, когда путь тока лежит вне этой
области. В обоих случаях может произойти остановка сердца или наступить его
фибрилляция. Фибрилляция сердца - хаотические разновременные сокращения волокон
сердечной мышцы (фибрилл), при которых сердце не в состоянии гнать кровь по
сосудам.
Электрический шок
Электрический шок- своеобразная тяжелая нервно-рефлекторная реакция
организма в ответ на чрезмерное раздражение электрическим током,
сопровождающаяся глубокими расстройствами кровообращения, дыхания, обмена
веществ. Шоковое состояние длится от нескольких десятков минут до суток. После
этого может наступить или гибель человека в результате полного угасания
жизненно важных функций, или выздоровление как результат своевременного
активного лечебного вмешательства.
Факторы,
влияющие на исход поражения
Исход воздействия электрического тока на человека зависит от многих
факторов: от рода тока (переменный или постоянный); при переменном токе - от
его частоты), значения тока (или напряжения), длительности его протекания, а
также от физического и психического состояния человека. Наиболее опасным для
человека является переменный ток с частотой 50 - 500 Гц. Способность
самостоятельного освобождения от тока такой частоты у большинства людей
сохраняется при очень малом токе (до 10 мА), постоянный ток тоже опасен, но
самостоятельно освободиться от него можно при несколько больших значениях (до
20 - 25 мА). Безопасным можно считать ток порядка 70 микроампер. Ток,
проходящий через тело человека, зависит от напряжения электроустановки и
сопротивления всех элементовцепи, по которой он протекает, в том числе от
сопротивления тела человека. Электрическое сопротивление тела человека
складывается из сопротивления кожи и сопротивления внутренних тканей.
Наибольшее сопротивление имеет верхний роговой слой кожи, толщина которого
составляет доли мм. Если кожа сухая, неповрежденная, сопротивление ее велико к
при напряжении 10 В составляет около 100000 Ом. При наличии повреждений на теле
его сопротивление снижается до 1000 Ом и менее (например, при повреждении кожи
в месте контакта с токоведущей частью). Чем выше напряжение, тем скорее
возможен пробой кожи. Практикой установлено, что вполне здоровые и физически
крепкие люди легче переносят электрические удары, чем больные и слабые.
Повышенной восприимчивостью к электрическому току обладают лица, страдающие
рядом заболеваний, в первую очередь болезнями кожи, сердечно-сосудистой
системы, органов внутренней секреции, легких, нервными болезнями и др.
Психическое состояние человека в момент поражения имеет если не большее, то по
крайней мере такое же значение для исхода поражения, как сопротивление тела
человека и другие его физические данные. Так например, немалое значение имеет
“Фактор внимания”, то есть психическая подготовленность человека к возможным
опасностям поражения током. Дело в том, что неожиданный электрический удар даже
при относительно небольшом напряжении нередко приводит к тяжелым последствиям;
если человек подготовлен к удару, т.е. ожидает его, то степень опасности резко
уменьшается.
Освобождение
пострадавшего от действия тока
При поражении электрическим током пострадавшего необходимо быстро
освободить от воздействия тока. Если дыхание и пульс устойчивы, то
пострадавшего следует удобно уложить, расстегнуть одежду, снять пояс;
необходимо обеспечить полный покой и доступ свежего воздуха. Следует непрерывно
наблюдать за дыханием и пульсом; дать понюхать нашатырный спирт, обрызгать
водой. Если пострадавший не дышит или дышит судорожно с всхлипываниями, то
необходимо делать ему искусственное дыхание. При отсутствии у пострадавшего
пульса одновременно с искусственным дыханием надо проводить закрытый (непрямой)
массаж сердца. Во всех случаях немедленно вызывают врача. Непроизвольное
судорожное сокращение мышц руки бывает настолько сильным, что освободить
токоведущую часть мз рук пострадавшего почти невозможно. Поэтому необходимо
быстро отключить электроустановку. Если это невозможно, то пострадавшего
следует отделить от токоведущей части. Следует помнить, что прикосновение к
человеку, попавшему под напряжение может быть опасно самому спасающему. Поэтому
нельзя прикасаться к его телу голыми руками. Для отделения пострадавшего,
попавшего под обычное сетевое напряжение (220/380 В) следует применить сухой
канат, палку, оттягивать с помощью одежды, собственные руки изолировать
диэлектрическими перчатками, шарфом, прорезиненной тканью, встать на сухую
доску. Разрешается перерубить или перерезать провода инструментом с сухой
деревянной ручкой. Освобождать пострадавшего, попавшего под напряжение 1000 В.
следует только надев диэлектрические перчатки и боты, оттягивать штангой или
клещами, предназначенными для напряжения этой установки.
Пороговые
значения тока
Основным фактором, обуславливающим исход поражения током, является
величина тока, проходящего через тело человека. По технике безопасности
электрический ток классифицируется следующим образом:
1. безопасным
считается ток, длительное прохождение которого через организм человека не
причиняет ему вреда и не вызывает никаких ощущений, его величина не превышает
50 мкА (переменный ток 50 Гц) и 100 мкА постоянного тока;
2. минимально
ощутимый человеком переменный ток составляет около 0,6-1,5 мА (переменный ток
50 Гц) и 5-7 мА постоянного тока;
3. пороговым
неотпускающим называется минимальный ток такой силы, при которой человек уже
неспособен усилием воли оторвать руки от токоведущей части. Для переменного
тока это около 10-15 мА, для постоянного - 50-80 мА;
4. фибрилляционным
порогом называется сила переменного тока (50 Гц) около 100 мА и 300 мА
постоянного тока, воздействие которого дольше 0.5 секунд с большой вероятностью
вызывает фибрилляцию сердечных мышц. Этот порог одновременно считается условно
смертельным для человека.
Заземление и
защитные меры электробезопасности
Защитное
заземление.
Защитное заземление - преднамеренное электрическое соединение с землей
или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться
под напряжением вследствие замыкания на корпус и по другим причинам
(индуктивное влияние соседних токоведущих частей, вынос потенциала, разряд
молнии и т. п.). Эквивалентом земли может быть вода реки или моря, каменный
уголь в карьерном залегании и т. п. Назначение защитного заземления -
устранение опасности поражения током в случае прикосновения к корпусу
электроустановки и другим нетоковедущим металлическим частям, оказавшимся под
напряжением вследствие замыкания на корпус и по другим причинам. Защитное
заземление следует отличать от других видов заземления, например, рабочего
заземления и заземления молниезащиты. Рабочее заземление - преднамеренное
соединение с землей отдельных точек электрической цепи, например нейтральных
точек обмоток генераторов, силовых и измерительных трансформаторов, дугогасящих
аппаратов, реакторов поперечной компенсации в дальних линиях электропередачи, а
также фазы при использовании земли в качестве фазного или обратного провода.
Рабочее заземление предназначено для обеспечения надлежащей работы
электроустановки в нормальных или аварийных условиях и осуществляется
непосредственно (т. е. путем соединения проводником заземляемых частей с
заземлителем) или через специальные аппараты - пробивные предохранители,
разрядники, резисторы и т. п. Заземление молниезащиты - преднамеренное
соединение с землей молниеприемников и разрядников в целях отвода от них токов
молнии в землю. Принцип действия защитного заземления - снижение до безопасных
значений напряжений прикосновения и шага, обусловленных замыканием на корпус и
другими причинами. Это достигается путем уменьшения потенциала заземленного
оборудования (уменьшением сопротивления заземлителя), а также путем
выравнивания потенциалов основания, на котором стоит человек, и заземленного
оборудования (подъемом потенциала основания, на котором стоит человек, до
значения, близкого к значению потенциала заземленного оборудования). Область
применения защитного заземления:
1.электроустановки
напряжением до 1 кВ в трехфазных трехпроводных сетях переменного тока с
изолированной нейтралью (система IT);
2.электроустановки
напряжением до 1 кВ в однофазных двухпроводных сетях переменного тока
изолированных от земли;
3.электроустановки
напряжением до 1 кВ в двухпроводных сетях постоянного тока с изолированной
средней точкой обмоток источника тока (система IT);
4.электроустановки
в сетях напряжением выше 1 кВ переменного и постоянного тока с любым режимом
нейтрали или средней точки обмоток источников тока.
Защитное
зануление
Зануление - это преднамеренное электрическое соединение открытых
проводящих частей электроустановок с глухозаземленной нейтральной точкой
генератора или трансформатора в сетях трехфазного тока, с глухозаземленным
выводом источника однофазного тока, с заземленной точкой источника в сетях
постоянного тока, выполняемое в целях электробезопасности. Для соединения
открытых проводящих частей потребителя электроэнергии с глухозаземленной
нейтральной точкой источника используется нулевой защитный проводник. Нулевым
защитным проводником (PE - проводник в системе TN - S) называется проводник,
соединяющий зануляемые части (открытые проводящие части) с глухозаземленной
нейтральной точкой источника питания трехфазного тока или с заземленным выводом
источника питания однофазного тока, или с заземленной средней точкой источника
питания в сетях постоянного тока. Нулевой защитный проводник следует отличать
от нулевого рабочего и PEN - проводников. Нулевой рабочий проводник (N -
проводник в системе TN - S) - проводник в электроустановках напряжением до 1
кВ, предназначенный для питания электроприемников соединенный с
глухозаземленной нейтральной точкой генератора или трансформатора в сетях
трехфазного тока, с глухозаземленным выводом источника однофазного тока, с
глухозаземленной точкой источника в сетях постоянного тока. Совмещенный (PEN -
проводник в системе TN- C) нулевой защитный и нулевой рабочий проводник -
проводник в электроустановках напряжением до 1 кВ, совмещающий функции нулевого
защитного и нулевого рабочего проводника. Зануление необходимо для обеспечения
защиты от поражения электрическим током при косвенном прикосновении за счет
снижения напряжения корпуса относительно земли и быстрого отключения электроустановки
от сети. Область применения зануления:
1.
электроустановки напряжением до 1 кВ в трехфазных сетях переменного тока с
заземленной нейтралью (система TN - S; обычно это сети 220/127, 380/220,
660/380 В);
2.
электроустановки напряжением до 1 кВ в однофазных сетях переменного тока с
заземленным выводом;
3.
электроустановки напряжением до 1 кВ в сетях постоянного тока с заземленной
средней точкой источника.
Принцип действия зануления. При замыкании фазного провода на зануленный
корпус электропотребителя образуется цепь тока однофазного короткого замыкания
(то есть замыкания между фазным и нулевым защитным проводниками).
Рис. Принципиальная схема зануления в системе TN - S: 1 - корпус
электроустановки (электродвигатель, трансформатор и т. п.); 2 - аппараты защиты
от токов КЗ (предохранители): R0 - сопротивление заземления нейтрали обмотки
источника тока; RП - сопротивление повторного заземления нулевого защитного
проводника; Iк - ток КЗ; Iн - часть тока КЗ, протекающего через нулевой
защитный проводник; Iз - часть тока КЗ, протекающего через землю - корпус
электроустановки (электродвигатель, трансформатор и т. п.); 2 - аппараты защиты
от токов КЗ (предохранители): R0 - сопротивление заземления нейтрали обмотки
источника тока; RП - сопротивление повторного заземления нулевого защитного
проводника; Iк - ток КЗ; Iн - часть тока КЗ, протекающего через нулевой
защитный проводник; Iз - часть тока КЗ, протекающего через землю - корпус
электроустановки (электродвигатель, трансформатор и т. п.); 2 - аппараты защиты
от токов КЗ (предохранители): R0 - сопротивление заземления нейтрали обмотки
источника тока; RП - сопротивление повторного заземления нулевого защитного
проводника; Iк - ток КЗ; Iн - часть тока КЗ, протекающего через нулевой
защитный проводник; Iз - часть тока КЗ, протекающего через землю
Ток однофазного короткого замыкания вызывает срабатывание максимальной
токовой защиты, в результате чего происходит отключение поврежденной
электроустановки от питающей сети. Кроме того, до срабатывания максимальной
токовой защиты происходит снижение напряжения поврежденного корпуса
относительно земли, что связано с защитным действием повторного заземления
нулевого защитного проводника и перераспределением напряжений в сети при
протекании тока короткого замыкания.
Следовательно, зануление обеспечивает защиту от поражения электрическим
током при замыкании на корпус за счет ограничения времени прохождения тока
через тело человека и за счет снижения напряжения прикосновения. В качестве
максимальной токовой защиты, обеспечивающей быстрое отключение электроустановки
в аварийном режиме могут использоваться плавкие предохранители и автоматические
выключатели, устанавливаемые для защиты от токов короткого замыкания, магнитные
пускатели со встроенной тепловой защитой, контакторы в сочетании с тепловыми
реле, осуществляющие защиту от перегрузки, автоматы с комбинированными
расцепителями, осуществляющие защиту одновременно от токов короткого замыкания
и перегрузки и др.
Меры защиты
от прямого прикосновения
Основная изоляция токоведущих частей должна покрывать токоведущие части и
сохранять свои свойства в процессе эксплуатации. Удаление изоляции должно быть
возможно только путем ее разрушения. Лакокрасочные покрытия не являются
изоляцией, защищающей от поражения электрическим током, за исключением случаев,
специально оговоренных техническими условиями на конкретные изделия. В случаях,
когда основная изоляция обеспечивается воздушным промежутком, защита от прямого
прикосновения к токоведущим частям или приближения к ним на опасное расстояние
должна быть выполнена посредством оболочек, ограждений, барьеров или
размещением вне зоны досягаемости. Ограждения и оболочки в электроустановках
напряжением до 1 кВ должны иметь степень защиты не менее IР2Х, за исключением
случаев, когда большие зазоры необходимы для нормальной работы
электрооборудования.Ограждения и оболочки должны быть надежно закреплены и
иметь достаточную механическую прочность. Вход за ограждение или вскрытие
оболочки должны быть возможны только при помощи специального ключа или
инструмента, либо после снятия напряжения с токоведущих частей. При
невозможности соблюдения этих условий должны быть установлены промежуточные
ограждения со степенью защиты IР2Х, удаление которых также должно быть возможно
только при помощи специального ключа или инструмента. Барьеры предназначены для
защиты от случайного прикосновения к токоведущим частям в электроустановках
напряжение до 1 кВ или приближения к токоведущим частям на опасное расстояние в
электроустановках напряжением выше 1 кВ. Барьеры должны быть закреплены так,
чтобы их нельзя было снять преднамеренно. Барьеры должны быть выполнены из
изолирующего материала.
Меры защиты
при косвенном прикосновении
Требования защиты при косвенном прикосновении распространяются на:
) корпуса электрических машин, трансформаторов, аппаратов, светильников и
т. п.;
) приводы электрических аппаратов;
) каркасы распределительных щитов, щитов управления, щитков и шкафов, а
также съемных или открывающихся частей, если на последних установлено
электрооборудование напряжением выше 50 В переменного или 120 В постоянного
тока (в случаях, предусмотренных соответствующими главами ПУЭ - выше 25 В
переменного или 60 В постоянного тока);
) металлические конструкции распределительных устройств, кабельные
конструкции, кабельные муфты, оболочки и броню контрольных и силовых кабелей,
оболочки проводов, рукава и трубы электропроводки, оболочки и опорные
конструкции шинопроводов (токопроводов), лотки, короба, струны, тросы и полосы,
на которых укреплены кабели и провода (кроме струн, тросов и полос, по которым
проложены кабели с зануленной или заземленной металлической оболочкой или
броней), а также другие металлические конструкции, на которых устанавливается
электрооборудование;
) металлические оболочки и броню контрольных и силовых кабелей и,
проложенные на общих металлических конструкциях, в том числе в общих трубах,
коробах, лотках и т. п., с кабелями и проводами на более высокие напряжения;
) металлические корпуса передвижных и переносных электроприемников;
) электрооборудование, установленное на движущихся частях станков, машин
и механизмов.
При применении в качестве защитной меры автоматического отключения
питания указанные открытые проводящие части должны быть присоединены к
глухозаземленной нейтрали источника питания в системе TN и заземлены в системах
IT и ТТ. Под косвенным прикосновением в нормативной и правовой документации
понимают факт появления электрического контакта между человеком или животным и
открытыми проводящими частями электрооборудования, которые оказались под
напряжением из-за повреждения основной изоляции опасных токоведущих частей. В
таких условиях и человек, и животные, прикоснувшиеся к открытым проводящим
частям, могут быть поражены электрическим током. Для защиты человека и животных
от косвенного прикосновения в электроустановках зданий широко применяют такую
меру защиты, как автоматическое отключение питания, а также используют другие
электрозащитные меры. Открытые проводящие части, используемые в процессе
изготовления электрического оборудования, изолируются от токопроводящих частей
этого оборудования посредством «базовой изоляции». В случае пробоя этой
изоляции открытые проводящие части могут оказаться под напряжением.
Прикосновение к обычно обесточенной части электрического оборудования,
оказавшейся под напряжением в результате повреждения его изоляции, называется
косвенным прикосновением. Для защиты от косвенного прикосновения применяются
различные меры, в частности:
1. Автоматическое
отключение подачи питания к подсоединенному электрическому оборудованию.
2. Специальные
меры, такие как использование:
изоляционных материалов класса II или изоляции эквивалентного уровня
прочности;
изолированных (непроводящих) помещений, расположение оборудования вне
досягаемости или применение барьеров;
систем (схем) уравнивания потенциалов;
Гальваническая развязка (электрическое разделение) цепей с помощью
разделяющих трансформаторов.
Защита от косвенного прикосновения посредством автоматического отключения
питания может быть обеспечена при условии надежного заземления открытых
токопроводящих частей. Эта защитная мера предусматривает выполнение двух
основных требований:
1. заземление всех
открытых проводящих частей электрооборудования в рассматриваемой
электроустановке и создание системы уравнивания потенциалов;
2. автоматическое
отключение питания от соответствующей секции электроустановки таким образом,
чтобы требования безопасности в отношении времени отключения и напряжения
прикосновения соблюдались при любом уровне напряжения прикосновения.
Шаговое
напряжение
Шаговое напряжение - напряжение, обусловленное электрическим током,
протекающим в земле или токопроводящем полу, и равное разности потенциалов
между двумя точками поверхности земли (пола), находящимися на расстоянии одного
шага человека. Шаговое напряжение зависит от длины шага, удельного
сопротивления грунта и силы протекающего через него тока. Опасное шаговое
напряжение может возникнуть, например, около упавшего на землю провода под
напряжением или вблизи заземлителей электроустановок при аварийном коротком
замыкании на землю (допустимые значения сопротивления заземлителей и удельное
сопротивление грунта нормируются для того, чтобы избежать подобной ситуации).
При попадании под шаговое напряжение возникают непроизвольные судорожные
сокращения мышц ног и, как следствие, падение человека на землю. Ток начинает
проходить между новыми точками опоры - например, от рук к ногам, что чревато
смертельным поражением. При подозрении на шаговое напряжение надо покинуть
опасную зону минимальными шажками («гусиным шагом») или прыжками. Особо опасно
шаговое напряжение для крупного рогатого скота, так как расстояние между
передними и задними ногами у этих животных очень велико и, соответственно,
велико напряжение, под которое они попадают. Нередки случаи гибели скота от
шагового напряжения.
Средства
защиты, используемые в электроустановках
Электрозащитные
средства.
Электрозащитное средство - средство защиты от поражения электрическим
током, предназначенное для обеспечения электробезопасности.
Изолирующие электрозащитные средства делятся на основные и
дополнительные:
Основное электрозащитное средство - имеет изоляцию, которая может долгое
время выдерживать рабочее напряжение электроустановки. К ним относятся:
Выше 1000 В
1. изолирующие штанги
всех видов;
2. изолирующие
клещи;
3. указатели
напряжения;
4. устройства и
приспособления для обеспечения безопасности работ при измерениях и испытаниях в
электроустановках (указатели напряжения для проверки совпадения фаз, клещи
электроизмерительные, устройства для прокола кабеля и т. п.);
5. специальные
средства защиты, устройства и приспособления изолирующие для работ под
напряжением в электроустановках напряжением 110 кВ и выше (кроме штанг для
переноса и выравнивания потенциала), до 1000 В
6. изолирующие
штанги всех видов;
7. изолирующие
клещи;
8. указатели
напряжения;
9.
электроизмерительные клещи;
10.
диэлектрические перчатки;
11. ручной
изолирующий инструмент.
12. Дополнительные
средства защиты - изолирующие средства, которые сами по себе не могут выдержать
рабочего напряжения электроустановки, но дополняют основные. К ним относятся:
выше 1000 В
2.изолирующие
клещи;
3.указатели
напряжения;
4.электроизмерительные
клещи;
5.диэлектрические
перчатки, боты, коврики;
6.ручной
изолирующий инструмент;
7.переносные
заземления;
8.оградительные
устройства;
9.плакаты и знаки
безопасности,
до 1000 В
1.диэлектрические
перчатки, диэлектрические галоши;
2.диэлектрические
ковры и изолирующие подставки;
3.изолирующие
колпаки, покрытия и накладки;
4.лестницы
приставные, стремянки изолирующие стеклопластиковые;
5.переносные
заземления;
6.оградительные
устройства;
7.плакаты и знаки
безопасности.
Применение
знаков и плакатов безопасности в электроустановках
Применение знаков и плакатов безопасности в электроустановках связано с
необходимостью обеспечения запрета операций с аппаратами коммутации (их
включение или отключения) для того, чтобы в процессе работы электрооборудования
на него по ошибке никто не подал напряжения.мПлакаты и знаки предупреждают об
опасности, связанной с приближением к оборудованию, которое находится под
напряжением. Плакаты безопасности также могут указывать рабочее место. По
своему назначению плакаты и знаки безопасности делятся на:
запрещающие;
предупреждающие;
предписывающие;
указывающие.
По характеру применения плакаты и знаки электробезопасности выполняются
переносными и стационарными (постоянными). Запрещающие плакаты используются для
запрета действий с коммутационными аппаратами (включение/отключение), чтобы во
время работы на электрооборудовании на него ошибочно не было подано напряжение.
1.«Работа под
напряжением. Повторно не включать.» - этот знак запрещает повторное ручное
включение выключателей ВЛ без согласования с руководителем работ после того,
как они были автоматически отключены. Такие плакаты вывешиваются на ключи
управления выключателей ВЛ, когда выполняются ремонтные работы под
напряжением.Размеры плаката - 80Х50 мм, ширина красной каймы - 5 мм. Надпись
выполнена буквами красного цвета на белом фоне.
2.«Опасно!
Электрическое поле! Без средств защиты проход запрещен» - плакат,
предупреждающий о возможности опасного воздействия электрического поля на
обслуживающий персонал, а также запрещает передвижение людей без применения
средств защиты. Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на
высоте 180 см на ограждениях участков, где напряженность электрического поля
превышает 15 кВ/м. Размеры плаката - 240Х130 мм. Ширина красной каймы - 13 мм.
Надпись выполнена буквами красного цвета на белом фоне.
3.«Не включать.
Работают люди» - плакат переносной, запрещающий подачу на линию напряжения.
Должен вывешиваться на ключи, кнопки и привода управления коммутационных
аппаратов, при включении которых напряжение может быть подано на линию.
Применяется для электроустановок как до 1000 В, так и выше. Плакат выполняется
размерами 80Х50 или 240Х130 мм, ширина красной каймы составляет соответственно
5 и 13 мм. Надпись выполняется буквами красного цвета на белом фоне.
4.«Не включать.
Работа на линии» - плакат переносной, запрещающий подачу на линию напряжения.
Вывешивается на ключах и приводах управления коммутационных аппаратов,
включение которых может подать на линию напряжение. Размеры плаката - 80Х50 или
240Х130 мм. Ширина красной каймы соответственно 5 и 13 мм. Надпись выполняется
белыми буквами на красном фоне.
5.«Стой!
Напряжение» - предупреждает об опасности приближения к токоведущим частям
электроустановок, находящихся под напряжением. Плакат применяется в электроустановках
с напряжением до 1000 В и выше. Размеры знака - 280Х210 мм. Стрела красная.
Ширина красной каймы - 21 мм. Надпись выполнена буквами черного цвета на белом
фоне.
6.«Не влезай!
Убьет» - этот плакат предупреждает о возможном приближении к токоведущим
частям, находящимся под напряжением, при подъеме по конструкции. Размеры знака
- 280Х210 мм. Стрела красного цвета. Ширина красной каймы - 21 мм. Надпись
выполнена буквами черного цвета на белом фоне.
7.«Осторожно!
Электрическое напряжение» - знак, предупреждающий об опасности поражения
действием электрического тока. Вывешивается в электроустановках любого класса и
подкласса подстанций и электростанций. Знак выполняется в виде равностороннего
треугольника со стороной 80, 100, 160, 360 мм - для дверей помещений, 25, 40,
50 мм - для тары и оборудования. Стрела и кайма черного цвета, фон - желтого.
Предписывающие плакаты используются для указания рабочих мест (мест
проведения работ) в электроустановках, а также безопасных подходов к ним.
1.«Работать здесь»
- указывает рабочее место. Размеры плаката - 100Х100 или 250Х250 мм. Выполнен в
виде белого круга диаметром соответственно 68 или 168 мм на зеленом фоне.
Надпись выполнена черными буквами внутри круга. Белая кайма выполнена шириной 2
или 5 мм соответственно.
2.«Влезать здесь»
- применяется при расположении рабочего места на высоте, указывает безопасный
путь подъема на рабочее место. Размеры плаката - 100Х100 или 250Х250 мм.
Выполнен в виде белого круга диаметром 68 или 168 мм на зеленом фоне. Надпись
выполнена черными буквами внутри круга. Ширина белой каймы - 2 или 5 мм
соответственно.
3.«Заземлено» -
указывает, что определенный участок электроустановки заземлен и о
недопустимости подачи на него напряжения. Вывешивается на приводах
коммутационных аппаратов. В случае применения указательного и запрещающего
плакатов одновременно, указательный плакат вывешивается поверх запрещающих.
Размеры плаката - 240x130мм или 80x50 мм с шириной белой каймы 13 мм и 5 мм
соответственно. Надпись выполнена белыми буквами на синем фоне.
Общие правила
пользования средствами защиты
) Персонал, проводящий работы в электроустановках, должен быть обеспечен
всеми необходимыми средствами защиты, обучен правилам применения и обязан
пользоваться ими для обеспечения безопасности работ. Средства защиты должны
находиться в качестве инвентарных в помещениях электроустановок или входить в
инвентарное имущество выездных бригад. Средства защиты могут также выдаваться
для индивидуального пользования.
) При работах следует использовать только средства защиты, имеющие
маркировку с указанием завода-изготовителя, наименования или типа изделия и
года выпуска, а также штамп об испытании.
) Инвентарные средства защиты распределяются между объектами
(электроустановками) и между выездными бригадами в соответствии с системой
организации эксплуатации, местными условиями и нормами комплектования. Такое
распределение с указанием мест хранения средств защиты должно быть
зафиксировано в перечнях, утвержденных техническим руководителем организации
или работником, ответственным за электрохозяйство.
) При обнаружении непригодности средств защиты они подлежат изъятию. Об
изъятии непригодных средств защиты должна быть сделана запись в журнале учета и
содержания средств защиты (рекомендуемая форма приведена в Приложении 1) или в
оперативной документации.
) Работники, получившие средства защиты в индивидуальное пользование,
отвечают за их правильную эксплуатацию и своевременный контроль за их
состоянием.
) Изолирующими электрозащитными средствами следует пользоваться только по
их прямому назначению в электроустановках напряжением не выше того, на которое
они рассчитаны (наибольшее допустимое рабочее напряжение), в соответствии с
руководствами по эксплуатации, инструкциями, паспортами и т.п. на конкретные
средства защиты.
) Изолирующие электрозащитные средства рассчитаны на применение в
закрытых электроустановках, а в открытых электроустановках - только в сухую
погоду. В изморось и при осадках пользоваться ими не допускается. На открытом
воздухе в сырую погоду могут применяться только средства защиты специальной
конструкции, предназначенные для работы в таких условиях. Такие средства защиты
изготавливаются, испытываются и используются в соответствии с техническими
условиями и инструкциями.
) Перед каждым применением средства защиты персонал обязан проверить его
исправность, отсутствие внешних повреждений и загрязнений, а также проверить по
штампу срок годности.Не допускается пользоваться средствами защиты с истекшим
сроком годности.
) При использовании электрозащитных средств не допускается прикасаться к
их рабочей части, а также к изолирующей части за ограничительным кольцом или
упором.
Порядок
хранения средств защиты
) Средства защиты необходимо хранить и перевозить в условиях,
обеспечивающих их исправность и пригодность к применению, они должны быть
защищены от механических повреждений, загрязнения и увлажнения.
) Средства защиты необходимо хранить в закрытых помещениях.
) Экранирующие средства защиты должны храниться отдельно от
электрозащитных.
) Средства защиты размещают в специально оборудованных местах, как
правило, у входа в помещение, а также на щитах управления. В местах хранения
должны иметься перечни средств защиты. Места хранения должны быть оборудованы
крючками или кронштейнами для штанг, клещей изолирующих, переносных заземлений,
плакатов безопасности, а также шкафами, стеллажами и т.п. для прочих средств
защиты.
Учет средств
защиты и контроль их состояния
) Все находящиеся в эксплуатации электрозащитные средства и средства
индивидуальной защиты должны быть пронумерованы, за исключением касок защитных,
диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных
ограждений, штанг для переноса и выравнивания потенциала. Допускается
использование заводских номеров. Нумерация устанавливается отдельно для каждого
вида средств защиты с учетом принятой системы организации эксплуатации и
местных условий. Инвентарный номер наносят, как правило, непосредственно на
средство защиты краской или выбивают на металлических деталях. Возможно также
нанесение номера на прикрепленную к средству защиты специальную бирку. Если
средство защиты состоит из нескольких частей, общий для него номер необходимо
ставить на каждой части.
) В подразделениях предприятий и организаций необходимо вести журналы
учета и содержания средств защиты. Средства защиты, выданные в индивидуальное
пользование, также должны быть зарегистрированы в журнале.
) Наличие и состояние средств защиты проверяется периодическим осмотром,
который проводится не реже 1 раза в 6 мес. (для переносных заземлений - не реже
1 раза в 3 мес.) работником, ответственным за их состояние, с записью
результатов осмотра в журнал.
) Электрозащитные средства, кроме изолирующих подставок, диэлектрических
ковров, переносных заземлений, защитных ограждений, плакатов и знаков
безопасности, а также предохранительные монтерские пояса и страховочные канаты,
полученные для эксплуатации от заводов-изготовителей или со складов, должны
быть проверены по нормам эксплуатационных испытаний.
Указатели
напряжения до 1кв
Указателями напряжения являются переносные приборы, предназначенные для
определения наличия или отсутствия напряжения на токоведущих частях
электроустановок. Отсутствие напряжения должно быть проверено перед включением
заземляющих ножей или наложением на токоведущие части переносного заземления.
Устройства указателей напряжения до 1000 В и выше 1000 В принципиально
различны. Для электроустановок до 1000 В применяются указатели с газоразрядными
лампами. Применение контрольных ламп (ламп накаливания) вместо указателей напряжения
запрещено из-за имевших место травм при взрыве ламп и малой надежности их в
работе. Указатели напряжения до 1000 В. Указатели изготовляются двух типов:
однополюсные, действующие при прохождении емкостного тока, и двухполюсные,
действующие при прохождении активного тока. Однополюсные указатели
предназначаются для электроустановок переменного тока и рекомендуются к
применению при проверке схем вторичных соединений, определении фазного провода
в электросчетчиках, патронах, выключателях, предохранителях и пр. Двухполюсные
указатели пригодны для электроустановок переменного и постоянного тока.
Чувствительность указателей напряжения характеризуется напряжением зажигания -
минимальным напряжением, при котором наступает видимое устойчивое свечение
сигнальной лампы. Напряжение зажигания указателей не должно быть выше 90 В, а
ток, проходящий через указатель при наибольшем рабочем напряжении, на которое
он рассчитан, не должен превышать 0,6 мА для однополюсных указателей и 4 мА для
двухполюсных указателей с шунтированной газоразрядной лампой. Для двухполюсных
указателей с газоразрядной лампой, определяющих как наличие, так и значение
напряжения, ток, проходящий через указатель, не должен превышать 10 мА.
Однополюсные указатели до 1000 В, изготовляемые отечественной промышленностью,
обычно имеют электрическую схему, состоящую из газоразрядной индикаторной лампы
с добавочным резистором, контакта-наконечника и контакта на торцовой части
корпуса. Корпуса указателей выполняются из изоляционного материала и имеют упорные
кольца, дальше которых захватывать указатель рукой не разрешается. При проверке
наличия или отсутствия напряжения необходимо коснуться рукой контакта на
торцевой части указателя. Тогда при наличии напряжения через указатель потечет
емкостный ток, обусловленный емкостью «человек - земля» и индикаторная лампа
загорится. При работе с указателями на панелях электросчетчиков в цепях
вторичных соединений рекомендуется на контакт-наконечник надевать трубку из
изоляционного материала, оставляя неизолированными участки длиной не более 5
мм. Однополюсные указатели напряжения до 1000 В имеют примерно однотипную
конструкцию, однако контактные наконечники указателей ИН-90 и ИН-91 выполнены в
виде штыревого наконечника или отвертки.
Классификация
помещений по электроопасности
Помещения по электробезопасности подразделяются на 3 группы:
. Помещение без повышенной опасности (сухое, хорошо отапливаемое,
помещение с токонепроводящими полами, с температурой 18-20°, с влажностью
40-50%.
. Помещение с повышенной опасностью (где имеется один из следующих
празнаков: повышенная температура, влажность 70-80%, токопроводящие полы,
металлическая пыль, наличие заземления, большого к-ва оборудования).
. Помещения особо опасные, в которых имеется наличие двух признаков из
второй группы или имеются в помещении едкие или ядовитые взрывоопасные
вещества.
Обеспечение
безопасности работ в электроустановках
Работы без
снятия напряжения.
При выполнении работ на ВЛ без снятия напряжения безопасность персонала
обеспечивается по одной из двух схем:
1.Первая схема.
Провод под напряжением - изоляция - человек - земля. Схема реализуется двумя
методами: работа в контакте, когда основным защитным средством являются
диэлектрические перчатки и изолированный инструмент. Этим методом выполняются
работы на ВЛ напряжением до 1000 В; работа на расстоянии, когда работа
выполняется с применением основных (изолирующие штанги, клещи) и дополнительных
(диэлектрические перчатки, боты, накладки) электрозащитных средств. Этот метод
применяется на ВЛ напряжением выше 1000 В.
2.Вторая схема.
Провод под напряжением - человек - изоляция - земля. Работы по этой схеме
допускаются при следующих условиях: изоляция работающего от земли специальным
устройством соответствующего напряжения; выравнивание потенциалов экранирующего
комплекта, рабочей площадки и провода специальной штангой для переноса
потенциала. Расстояние от работника до заземленных частей и элементов
оборудования при работах должно быть не менее расстояния, указанного в
табл.1.1.
Конкретные виды работ под потенциалом провода должны выполняться по
специальным инструкциям или по технологическим картам, ПОР (ППР). Работники,
имеющие право выполнения работ под потенциалом провода (с непосредственным
касанием токоведущих частей) ВЛ напряжением выше 1000 В, должны иметь группу
IV, а остальные члены бригады - группу III. Не разрешается прикасаться к
изоляторам и арматуре изолирующих подвесок, имеющих иной, чем провод,
потенциал, а также передавать или получать инструмент или приспособления
работникам, не находящимся на той же рабочей площадке, при выполнении работ с
площадки изолирующего устройства, находящегося под потенциалом провода. Перед
началом работ на изолирующих подвесках следует проверить измерительной штангой
электрическую прочность фарфоровых изоляторов. При наличии выпускающих зажимов
следует заклинить их на опоре, на которой выполняется работа, и на соседних
опорах, если это требуется по рельефу трассы. Работы на изолирующей подвеске по
ее перецепке, замене отдельных изоляторов, арматуры, проводимые монтерами,
находящимися на изолирующих устройствах или траверсах, допускаются при
количестве исправных изоляторов в подвеске не менее 70%, а на ВЛ напряжением
750 кВ - при наличии не более пяти дефектных изоляторов в одной подвеске. При
перецепке изолирующих подвесок на ВЛ напряжением 330 кВ и выше, выполняемой с
траверс, устанавливать и отцеплять от траверсы необходимые приспособления
следует в диэлектрических перчатках и в экранирующем комплекте. Разрешается
прикасаться на ВЛ напряжением 35 кВ к шапке первого изолятора при двух
исправных изоляторах в изолирующей подвеске, а на ВЛ напряжением 110 кВ и выше
- к шапкам первого и второго изоляторов. Счет изоляторов ведется от траверсы.
Установка трубчатых разрядников под напряжением на ВЛ напряжением 35 - 110 кВ допускается
при условии применения изолирующих подвесных габаритников, исключающих
возможность приближения внешнего электрода разрядника к проводу на расстояние
менее заданного. Не разрешается находиться в зоне возможного выхлопа газов при
приближении внешнего электрода разрядника к проводу или отводе электрода при
снятии разрядника. Приближать или отводить внешний электрод разрядника следует
с помощью изолирующей штанги. Не разрешается приближаться к изолированному от
опоры молниезащитному тросу на расстояние менее 1 м. При использовании троса в
схеме плавки гололеда допустимое расстояние приближения к тросу должно
определяться в зависимости от напряжения плавки. Не разрешается работать на ВЛ
и ВЛС, находящихся под напряжением, при тумане, дожде, снегопаде, в темное
время суток, а также при ветре, затрудняющем работы на опорах.
Работы со
снятием напряжения
Для подготовки рабочего места при работах со снятием напряжения должны
быть выполнены в указанном порядке следующие технические мероприятия:
а) произведены необходимые отключения и приняты меры препятствующие
передаче напряжения на место работы вследствие ошибочного или самостоятельного
включения коммутационной аппаратуры;
б) на приводах ручного и на ключах дистанционного управления
коммутационной аппаратурой вывешены запрещающие плакаты;
в) проверено отсутствие напряжения на токоведущих частях, которые должны
быть заземлены для защиты людей от поражения электрическим током;
г) наложено заземление (включены заземляющие ножи, а там, где они
отсутствуют, установлены переносные заземления);
д) вывешены предупреждающие и предписывающие плакаты, ограждены при
необходимости рабочие места и оставшиеся под напряжением токоведущие части. В
зависимости от местных условий токоведущие части ограждаются до или после наложения
заземления.
При оперативном обслуживании электроустановки двумя и более лицами в
смену перечисленные в настоящем пункте мероприятия должны выполнять двое. При
единоличном обслуживании их может выполнять одно лицо, кроме наложения
переносных заземлений в электроустановках напряжением выше 1000 В и
производства переключений, проводимых на двух и более присоединениях в
электроустановках напряжением выше 1000 В, не имеющих действующих устройств
блокировки разъединителей от неправильных действий. На месте производства работ
со снятием напряжения в электроустановках напряжением выше 1000 В должны быть
отключены:
а) токоведущие части, на которых будет производиться работа;
б) неогражденные токоведущие части, к которым возможно приближение людей,
используемых ими ремонтной оснастки и инструмента, механизмов и грузоподъемных
машин.B электроустановках напряжением выше 1000 В с каждой стороны, откуда
коммутационным аппаратом может быть подано напряжение на место работы, должен
быть видимым разрыв, образованный отсоединением или снятием шин и проводов,
отключением разъединителей, снятием предохранителей, а также отключением
отделителей и выключателей нагрузки, за исключением тех, у которых
автоматическое включение осуществляется пружинами, установленными на самих аппаратах.
Трансформаторы напряжения и силовые трансформаторы, связанные с выделенным для
производства работ участком электроустановки, должны быть отключены также и со
стороны напряжения до 1000 В, чтобы исключить обратную трансформацию. В
электроустановках напряжением выше 1000 В для предотвращения ошибочного или
самопроизвольного включения коммутационных аппаратов, которыми может быть
подано напряжение на место работы, должны быть: у разъединителей, отделителей,
выключателей нагрузки ручные приводы в отключенном положении заперты на
механический замок; у разъединителей, управляемых оперативной штангой,
стационарные ограждения заперты на механический замок; у приводов перечисленных
коммутационных аппаратов, имеющих дистанционное управление, отключены цепи силовые
и оперативного тока, а у пневматических приводов, кроме того, на подводящем
трубопроводе сжатого воздуха закрыт и заперт на механический замок клапан и
выпущен сжатый воздух, при этом спускные пробки (клапаны) оставлены в открытом
положении; у грузовых и пружинных приводов включающий груз или включающие
пружины приведены в нерабочее положение. В электроустановках напряжением до
1000 В с токоведущих частей, на которых будет производиться работа, напряжение
со всех сторон должно быть снято отключением коммутационных аппаратов с ручным
приводом, а при наличии в схеме предохранителей - снятием последних. При
отсутствии в схеме предохранителей предотвращение ошибочного включения
коммутационных аппаратов должно быть обеспечено такими мерами, как запирание рукояток
или дверец шкафа, укрытие кнопок, установка между контактами изолирующих
накладок и др. Допускается также снимать напряжение коммутационным аппаратом с
дистанционным управлением при условии отсоединения проводов включающей
катушкой. Если позволяют конструктивное исполнение аппаратов и характер работы,
перечисленные выше меры могут быть заменены расшиновкой или отсоединением
концов кабеля, проводов от коммутационного аппарата либо от оборудования, на
котором должна производиться работа. Расшиновку или отсоединение концов кабеля,
проводов может выполнять лицо с группой по электробезопасности не ниже III из
ремонтного персонала под руководством допускающего. С ближайших к рабочему
месту токоведущих частей, доступных для непреднамеренного прикосновения, необходимо
либо снять напряжение, либо их оградить. Отключенное положение коммутационных
аппаратов напряжением до 1000 В с недоступными для осмотра контактами (автоматы
невыкатного типа, пакетные выключатели, рубильники в закрытом исполнении и
т.п.) определяется проверкой отсутствия напряжения на их зажимах либо на
отходящих шинах, проводах или на зажимах оборудования.
заземление
ток организм человек
Мероприятия,
обеспечивающие безопасность работ в электроустановках
Организационными мероприятиями, обеспечивающими безопасность работы в
электроустановках, являются:
б) допуск к работе;
в) надзор во время работы;
г) оформление перерыва в работе, переводов на другое рабочее место,
окончания работы.
Работа в электроустановках производится по наряду, распоряжению, в
порядке текущей эксплуатации.
Наряд - это задание на производство работы, оформленное на специальном
бланке установленной формы и определяющее содержание, место работы, время ее
начала и окончания, условия безопасного проведения, состав бригады и лиц,
ответственных за безопасность выполнения работы, и пр. По наряду могут
производиться работы в электроустановках, выполняемые:
а) со снятием напряжения;
б) без снятия напряжения на токоведущих частях и вблизи них.
Распоряжение - это задание на производство работы, определяющее ее
содержание, место, время, меры безопасности (если они требуются) и лиц, которым
поручено ее выполнение. Распоряжение может быть передано непосредственно или с
помощью средств связи с последующей записью в оперативном журнале. Текущая
эксплуатация - это проведение оперативным (оперативно-ремонтным) персоналом
самостоятельно на закрепленном за ним участке в течение одной смены работ по
перечню.
ПТЭЭП и ПТБ при ЭЭП регламентируют очередность этапов работы и технологию
производства работ. Основой регламентации является наряд на работу или устное
распоряжение. Нарядом на работу в электроустановках называется письменное
распоряжение, определяющее место, время начала работы и условия ее
производства, состав бригады и лиц, ответственных за безопасность работающих.
Наряды имеют право выдавать лица из административно- технического персонала,
имеющие V квалификационную группу по электробезопасности, уполномоченные
приказом (распоряжением) по предприятию. После подготовки рабочего места наряд
вручается производителю работ во время допуска бригады. Наряд выдается на весь
период работы, срок его действия не ограничивается. При перерывах в работе
наряд остается действительным, если не изменились условия работы, относящиеся к
подготовке и состоянию рабочего места. Изменение рабочего места возможно только
в том случае, если будет выписан новый наряд. Ежедневно по окончании рабочего
дня наряд сдается дежурному. Когда работа закончена полностью, наряд
закрывается. После закрытия наряда никто не имеет права приближаться к
установке. Рабочее место должно быть убрано. Бригада уходит, а установка
считается находящейся под напряжением. Производитель и ответственный
руководитель работ расписываются об окончании работы, наряд сдается
оперативному персоналу.
Допуск к работе
Перед началом работы ответственный руководитель, производитель работы и
допускающий ( старший дежурный ) вновь проверяют, выполнены ли все меры
безопасности, и только после этого допускающий приступает к допуску бригады:
проверяет по именным удостоверениям соответствие состава бригады записям
в наряде и квалификацию,
указывают бригаде место работы и в присутствии бригады доказывает
отсутствие напряжения на отключенных и заземленных токоведущих частях вначале
указателем напряжения, а затем непосредственно прикосновением к ним рукой ( в
электроустановках напряжением 35 кВ и выше - показом наложенных заземлений)
инструктирует бригаду, дополнительно разъясняя на рабочем месте состояние
установки и возможные опасности,
указывает расположенные поблизости части оборудования, оставшиеся под
напряжением,
дает разрешение производителю работ начинать работу и вручает ему наряд.
После допуска производитель работ не имеет права отлучаться с места
работы и оставлять бригаду без надзора. Допуск к работе производится ежедневно.
Надзор во время работы
Производитель работ в процессе работы обязан предотвращать возможные
нарушения правил безопасности членами бригады. Если производителю работ
(наблюдающему) нужно отлучиться, то он должен оставить вместо себя
ответственного руководителя или вывести бригаду из помещения электроустановки и
закрыть вход в нее. При необходимости члены бригады могут ненадолго отлучаться
с места работы. Производитель работы должен проинструктировать их о пути
безопасного передвижения. Оставаться в распределительном устройстве одному
члену бригады и даже производителю работ не разрешается. Только при работах, по
необходимости производимых в разных помещениях или на разных присоединениях,
разрешается оставаться одному члену бригады с квалификационной группой не ниже
3. Порядок работы при этом оговаривается в графе наряда « Особые условия».
Перерыв, переход на другое рабочее место, окончание работы
Если во время работы наступает перерыв, то вся бригада обязана покинуть
электроустановку и запереть вход в нее. Наряд остается у производителя работ
или наблюдающего. Без производителя работ или наблюдающего никому из работающих
приходить к месту работы не разрешается. После окончания перерыва производитель
работ или наблюдающий собирает бригаду, сопровождает ее к месту работы и
допускает к работе. Если перерыв в работе вызван необходимостью пробного
включения напряжения, все члены бригады покидают электроустановку.
Производитель работы сдает наряд. Бригада допускается к работе после пробного
включения заново. При переходе на другое рабочее место ремонтной бригады
дежурный заново производит допуск.
Все переходы отмечаются в наряде
На работу в разных местах или на разных этажах одного электрического
присоединения может быть выдан один наряд. В этих случаях дежурный
подготавливает все рабочие места, но допускает только на одно рабочее место.
При переходе ремонтной бригады на другое рабочее место дежурный заново
производит допуск. По окончании работы (работа считается полностью законченной)
после уборки рабочих мест) ответственный руководитель осматривает участок,
удаляет бригаду с места работы и сдает наряд дежурному. Дежурный проверяет
состояние рабочих мест, после чего закрывает наряд и подготавливает
оборудование к включению, для этого он отключает заземляющие ножи, снимает
переносные заземления и проверяет в месте хранения, все ли переносные
заземления в наличие для того, чтобы на присоединении, предназначенном для
включения, не оставить забытых заземлений.
Работы по распоряжению
По устному распоряжению производятся работы:
. Вдали от токоведущих частей, находящихся под напряжением (уборка
территории и помещений, в т.ч. за панелями щитов, ремонт аппаратуры, освещения
и связи, замена ламп вне камер, надзор за сушкой отключенного оборудования,
ремонт строительной части зданий, фундаментов оборудования, перекрытий
кабельных каналов),
. Краткосрочные (до 1 часа) и небольшие по объему с полный или частичным
снятием напряжения и наложением заземления ( отсоединение и присоединение
питающего кабеля к электродвигателю, доливка и устранение течи масла,
переключение ответвлений на трансформаторе ).
. По распоряжению производят измерение нагрузки в кабельных линиях
токоизмерительными клещами, проверку нагрева контактной штангой, определение
штангой места вибрации шин. Эти работы опасны т.к. оборудование находится под
напряжением. Поэтому они выполняются двумя лицами с квалификационной группой
старшего не ниже 4, а исполнителя - 3, и с соблюдением необходимых мер
безопасности. Неисправности, которые могут привести к аварии, например, нагрев
контактов, загрязнение изоляции устраняются оперативным персоналом без наряда
(при напряжении более 1000 В - не менее чем двумя лицами).
Технические мероприятия, обеспечивающие безопасность работ в
электроустановках, выполняют в следующем порядке:
. Отключают напряжение и принимают меры, исключающие его ошибочную подачу
к месту работы : включают блокировку, ставят механический запор на привод
разъединителя, рубильника, снимают предохранители, устанавливают временные
ограждения,
. Вывешивают предупредительные плакаты на коммутационной аппаратуре, на
постоянных и временных ограждениях,
. К заземляющему устройству присоединяют зажим переносного заземления,
. Проверяют, есть ли напряжение на отключенной для работы части
установки, если его нет, то немедленно накладывают на токоведущие части
установки переносное заземление.
. на месте работы вывешивают плакат « Работать здесь».
Эти мероприятия выполняет дежурный персонал, обслуживающий
электроустановку. Отключение напряжения - на месте работы отключают
оборудование, которое подлежит ремонту и те токоведущие части, к которым при
работе можно приблизиться на опасное расстояние или случайно прикоснуться.
Отключенный участок отделяют со всех сторон откуда может быть подано
напряжение, видимым разрывом, создаваемым разъединителями, рубильником, снятыми
перемычками. Работать на оборудовании, отделенном только выключателем, не
разрешается. Во избежание обратной трансформации со стороны низшего напряжения
силовые и измерительные трансформаторы отключают как от высокого, так и от
среднего и низшего напряжения. Приводы разъединителей с ручным управлением
механически запирают навесным замком, специальным болтом или штифтом для
предупреждения их ошибочного или самопроизвольного включения. На приводах с
пневматическим управлением запирают вентиль подвода воздуха. В
электроустановках напряжением до 1000 В напряжение отключается коммутационными
аппаратами с ручным управлением.
Ограждение места работ и вывешивание плакатов
Если расположенные вблизи места работ токоведущие части не могут быть
отключены, их надежно ограждают. Расстояние от ограждения до токоведущей части,
как правило, должно соответствовать допустимому расстоянию в метрах в
зависимости от напряжения в кВ токоведущих частей:
до 15 кВ - 0,7 м
выше 15 до 35 кВ - 1,0 м
выше 35 до 110 кВ - 1,5 м
В электроустановках напряжением до 1000 В допускается не отключать допустимые
прикосновению токоведущие части, если они будут ограждены накладками из
изолирующих материалов. На временных ограждениях участка ремонтных работ и на
постоянных ограждениях соседних ячеек вывешиваются плакаты «Стой - высокое
напряжение». На открытых подстанциях участок для ремонтных работ выделяют с
помощью каната, натягиваемого по периметру участка. На канате закрепляют
плакаты «Стой - высокое напряжение», обращая их внутрь, к месту работы. Если
работы ведутся на высоте, то на конструкции, на которой поднимаются к месту
работы, вывешивают плакат «Влезать здесь», а на соседних - «Не влезать -
убьет». На месте работы вывешивают плакат «Работать здесь». Временные
ограждения и плакаты запрещено переставлять или убирать. Вывешивать и снимать
плакаты разрешается только оперативному персоналу, осуществляющему подготовку
рабочего места. Чтобы исключить случайную или ошибочную подачу напряжения на
отключенное оборудование, на всех ключах управления и приводах выключателей,
разъединителей, рубильников вывешивают плакаты « Не включать - работают люди».
Если отключения произведены для подготовки работы на линии электропередачи, то
вешают плакаты «Не включать - работа на линии».
Проверка отсутствия напряжения
После того, как напряжение отключено, необходимо убедиться, что
напряжение отсутствует, затем немедленно заземлить отключенные токоведущие
части. Для этого у места работ снимают постоянные ограждения Переносное
заземление присоединяют одним концом к шине заземляющего контура (его свободные
концы будут присоединены к токоведущей части после того как удостоверятся в
том, что напряжения на ней нет). Отсутствие напряжения проверяют специальным
указателем.
Наложение и снятие заземлений
После проверки отсутствия напряжения заземляют и соединяют накоротко фазы
тех токоведущих частей, на которых будут работать или от которых может быть
подано напряжение. Заземления накладывают со всех сторон, откуда может быть
подано напряжение, так чтобы отключенный для работы участок находился между
ними. Этим обеспечивается наиболее надежная защита работающих от случайного
появления напряжения. В ячейке отходящей линии заземления ставят не только со
стороны шин, но и на ножах линейных разъединителей. Переносные заземления, как
правило, устанавливают двумя работниками, один из которых должен иметь 4
квалификационную группу. При единоличном оперативном обслуживании
электроустановки одному дежурному разрешается включение стационарных
заземляющих ножей, а также наложение переносных заземлений в установках
напряжением до1000 В.
Присвоение
квалификационных групп
Установлено пять квалификационных групп по электробезопасности.
1.I
квалификационная группа присваивается неэлектротехническому производственному
персоналу: обслуживающему электропечи и т.п.
2.II
квалификационная группа присваивается квалификационной комиссией
электротехническому персоналу, обслуживающему установки и оборудование с
электроприводом, - электросварщики (без права подключения), термисты установок
ТВЧ, машинисты грузоподъемных машин, передвижные машины и механизмы с
электроприводом, работающим с ручными электрическими машинами и другими
переносными электроприемниками и т.д.
3.III
квалификационная группа присваивается только электротехническому персоналу. Эта
группа дает право единоличного обслуживания, осмотра, подключения и отключения
электроустановок от сети напряжения до 1000 В.
4.IV
квалификационная группа присваивается только лицам электротехнического
персонала. Лица с квалификационной группой не ниже IV имеют право на
обслуживание электроустановок напряжением выше 1000 В.
5.V
квалификационная группа присваивается лицам, ответственным за электрохозяйство,
и другому инженерно-техническому персоналу в установках напряжением выше 1000
В.
Примечания:
1.Лица с V
квалификационной группой имеют право отдавать распоряжения и руководить
работами в электроустановках напряжением как до 1000 В, так и выше.
2.Лица из
электротехнического персонала с группой по электробезопасности II - V, имеющие
просроченные удостоверения или не прошедшие проверку знаний, приравниваются к лицам
с группой I.
3.Практикантам
моложе 18 лет не разрешается присваивать группу выше II.
4.Для инженера по
охране труда контролирующего электроустановки (присваивается IV группа МПОТ РМ
016-2001) требуется общий производственный стаж не менее 3 лет (не обязательно
в электроустановках).
Электрическое
освещение
Для аварийного освещения рекомендуется применять светильники с лампами
накаливания или люминесцентными. Разрядные лампы высокого давления допускается
использовать при обеспечении их мгновенного зажигания или перезажигания. Для
питания осветительных приборов общего внутреннего и наружного освещения, как
правило, должно применяться напряжение не выше 220 В переменного или
постоянного тока. В помещениях без повышенной опасности напряжение 220 В может
применяться для всех стационарно установленных осветительных приборов вне
зависимости от высоты их установки. В помещениях с повышенной опасностью и
особо опасных при высоте установки светильников общего освещения над полом или
площадкой обслуживания менее 2,5 м применение светильников класса защиты 0
запрещается, необходимо применять светильники класса защиты 2 или 3.
Допускается использование светильников класса защиты 1, в этом случае цепь
должна быть защищена устройством защитного отключения (УЗО) с током
срабатывания до 30 мА. Указанные требования не распространяются на светильники,
обслуживаемые с кранов. При этом расстояние от светильников до настила моста
крана должно быть не менее 1,8 м, или светильники должны быть подвешены не ниже
нижнего пояса ферм перекрытия, а обслуживание этих светильников с кранов должно
выполняться с соблюдением требований техники безопасности. Для питания
светильников местного стационарного освещения с лампами накаливания должны
применяться напряжения: в помещениях без повышенной опасности - не выше 220 В и
в помещениях с повышенной опасностью и особо опасных - не выше 50 В. В
помещениях с повышенной опасностью и особо опасных допускается напряжение до
220 В для светильников, в этом случае должно быть предусмотрено или защитное
отключение линии при токе утечки до 30 мА, или питание каждого светильника
через разделяющий трансформатор (разделяющий трансформатор может иметь
несколько электрически не связанных вторичных обмоток). Для питания
светильников местного освещения с люминесцентными лампами может применяться
напряжение не выше 220 В. При этом в помещениях сырых, особо сырых, жарких и с
химически активной средой применение люминесцентных ламп для местного освещения
допускается только в арматуре специальной конструкции. Лампы ДРЛ, ДРИ, ДРИЗ и
ДНаТ могут применяться для местного освещения при напряжении не выше 220 В в
арматуре, специально предназначенной для местного освещения. Для питания
переносных светильников в помещениях с повышенной опасностью и особо опасных
должно применяться напряжение не выше 50 В. При наличии особо неблагоприятных
условий, а именно, когда опасность поражения электрическим током усугубляется
теснотой, неудобным положением работающего, соприкосновением с большими
металлическими, хорошо заземленными поверхностями (например, работа в котлах),
и в наружных установках для питания ручных светильников должно применяться
напряжение не выше 12 В. Переносные светильники, предназначенные для
подвешивания, настольные, напольные и т.п. приравниваются при выборе напряжения
к стационарным светильникам местного стационарного освещения. Для переносных
светильников, устанавливаемых на переставных стойках на высоте 2,5 м и более,
допускается применять напряжение до 380 В. Питание светильников напряжением до
50 В должно производиться от разделяющих трансформаторов или автономных
источников питания.
Расследование
несчастных случаев
Расследование несчастных случаев на производстве - законодательно
установленная процедура обязательного расследования обстоятельств и причин повреждений
здоровья работников и др. лиц, участвующих в производственной деятельности
работодателя, при осуществлении ими действий, обусловленных трудовыми
отношениями с работодателем или исполнением его задания. Порядок расследования
несчастных случаев на производстве (далее - НС) установлен в ст. 229, 2291,
2292 и 2293 ТК РФ и в Положении об особенностях расследования несчастных
случаев на производстве в отдельных отраслях и организациях, утвержденном
постановлением Минтруда России от 24 октября 2002 г. № 73. Расследование НС
проводится специальными комиссиями, формируемыми и возглавляемыми
соответствующими должностными лицами в зависимости от характера происшествия,
числа пострадавших работников и тяжести полученных ими повреждений здоровья. По
общему правилу в состав комиссии включаются специалисты по охране труда,
представители работодателя, профсоюзного органа или иного уполномоченного
работниками представительного органа, а при расследовании НС с тяжелым или
смертельным исходом - также должностные лица органов, осуществляющих в
установленном порядке надзор и контроль за соблюдением трудового
законодательства. Расследование НС, происшедшего в результате аварии
транспортного средства, проводится комиссией, образуемой работодателем на
основе материалов расследования, проведенного соответствующим государственным
органом надзора и контроля. Каждый работник или его доверенное лицо имеет право
на личное участие в расследовании НС, происшедшего с работником. По требованию
пострадавшего (в случае смерти пострадавшего - его родственников) в
расследовании НС может принимать участие его доверенное лицо. В случае, если
доверенное лицо не участвует в расследовании, работодатель (или уполномоченный
им его представитель либо председатель комиссии) обязан по требованию доверенного
лица ознакомить его с материалами расследования. Расследование обстоятельств и
причин НС, в результате которых пострадавшие получили повреждения здоровья,
относящиеся к категории легких, проводится в течение 3 календарных дней.
Расследование НС, в результате которых пострадавшие получили повреждения,
относящиеся к категории тяжелых либо со смертельным исходом (НС с тяжелыми
последствиями), проводится в течение 15 дней. Определение степени тяжести
повреждений здоровья при несчастных случаях на производстве осуществляется в
соответствии со Схемой определения тяжести повреждений здоровья при несчастных
случаях на производстве, утвержденной приказом Минздравсоцразвития России от
24.02.2005 г. № 160. НС, о котором не было своевременно сообщено работодателю
или в результате которого нетрудоспособность у пострадавшего наступила не
сразу, расследуется по заявлению пострадавшего или его доверенного лица в
течение 1 месяца со дня поступления указанного заявления. При необходимости
проведения дополнительной проверки обстоятельств НС, получения соответствующих
медицинских и иных заключений указанные сроки могут быть продлены председателем
комиссии, но не более чем на 15 дней. В каждом случае расследования НС комиссия
выявляет и опрашивает очевидцев происшествия, лиц, допустивших нарушения
нормативных требований ОТ, получает необходимую информацию от работодателя и по
возможности - объяснения от пострадавшего. При расследовании НС по требованию
комиссии работодатель за счет собственных средств обеспечивает:
выполнение технических расчетов, проведение лабораторных исследований,
испытаний, др. экспертных работ и привлечение в этих целях специалистов,
экспертов;
фотографирование места происшествия и поврежденных объектов, составление
планов, эскизов, схем;
предоставление транспорта, служебного помещения, средств связи,
специальной одежды, специальной обуви и др. средств индивидуальной защиты,
необходимых для проведения расследования.
В ходе расследования НС подготавливается и оформляется ряд обязательных
документов в соответствии со ст. 2292 и 230 ТК РФ и с упомянутым Положением.
Комиссия работает на основании собранных документов и материалов: устанавливает
обстоятельства и причины НС; определяет, был ли пострадавший в момент НС связан
с производственной деятельностью работодателя и объяснялось ли его пребывание
на месте происшествия исполнением трудовых обязанностей или задания
работодателя; определяет лиц, допустивших нарушения правил безопасности,
требований ОТ, законов и иных нормативных правовых актов; определяет меры по
устранению причин и предупреждению НС; квалифицирует происшествие как
"несчастный случай на производстве" или как несчастный случай, не
связанный с производством, выносит соответствующее решение о его надлежащем
оформлении. Если при расследовании НС, происшедшего с застрахованным, комиссией
установлено, что грубая неосторожность застрахованного содействовала
возникновению или увеличению вреда, причиненного его здоровью, то с учетом
заключения уполномоченного застрахованным представительного органа данной
организации комиссия определяет степень вины застрахованного в процентах.
Результаты расследования НС оформляются актом о несчастном случае на
производстве. В целях реализации ст. 230 ТК РФ в части надлежащего оформления
несчастных случаев на производстве приказом Минздравсоцразвития РФ от
15.04.2005 г. № 275 утверждены учетная форма Медицинского заключения о
характере полученных повреждений здоровья в результате несчастного случая на
производстве и степени их тяжести (форма № 315/у), Справка о заключительном
диагнозе пострадавшего от несчастного случая на производстве (форма № 316/у) и
рекомендации по заполнению указанных форм.
Действия
работодателя при несчастном случае на производстве
-й шаг. При несчастном случае работодатель обязан:
немедленно организовать первую помощь пострадавшему и при необходимости
доставку его в медицинскую организацию; принять неотложные меры по
предотвращению развития аварийной или иной чрезвычайной ситуации и воздействия
травмирующих факторов на других лиц; сохранить до начала расследования
несчастного случая обстановку, какой она была на момент происшествия, если это
не угрожает жизни и здоровью других лиц и не ведет к катастрофе, аварии или
возникновению иных чрезвычайных обстоятельств, а в случае невозможности ее сохранения
- зафиксировать сложившуюся обстановку (составить схемы, провести
фотографирование или видеосъемку, другие мероприятия); немедленно
проинформировать о несчастном случае органы и организации, указанные в
настоящем Кодексе, других федеральных законах и иных нормативных правовых актах
Российской Федерации, а о тяжелом несчастном случае или несчастном случае со
смертельным исходом - также родственников пострадавшего; принять иные
необходимые меры по организации и обеспечению надлежащего и своевременного расследования
несчастного случая и оформлению материалов расследования настоящей главой.
-шаг. Извещение о несчастном случае:
После поступления в больницу пострадавшего в лечебном учреждении получить
медицинское заключение о характере полученных повреждений здоровья в результате
несчастного случая на производстве и степени их тяжести. При групповом
несчастном случае (два человека и более), тяжелом несчастном случае на
основании медицинского заключения о характере полученных повреждений здоровья в
результате несчастного случая на производстве и степени их тяжести или
несчастном случае со смертельным исходом работодатель (его представитель) в
течение суток обязан направить извещение по установленной форме известить
соответствующую государственную инспекцию труда.
Заключение
Пожалуй, нет такой профессиональной деятельности, где бы не использовался
электрический ток. Даже учитель зачастую прибегает к электроприборам
(магнитофон, проектор, лампы освещения) - что уж говорить об остальных
профессиях. Кроме этого, нужно отметить серьезную опасность для здоровья
человека, которую представляет собой электрический ток. Его воздействие на
организм, являющийся проводником с сопротивлением около 1000 Ом, проявляется
при соприкосновении (часто случайном) какой-либо части его тела с находящимися
под напряжением компонентами электрической цепи. Это воздействие прямо зависит
от характеристик тока (силы и напряжения) в цепи, а также от физического и
нервно-психического состояния человека. При электрическом ударе можно говорить о
степени тяжести поражающего тока: безопасном отпускающем, раздражающем,
неотпускающем и смертельно опасном токах. Помимо прикосновения к токоведущим
частям оборудования или оголённым проводам, причиной поражения электрическим
током может оказаться так называемое шаговое напряжение. Наиболее страшное
последствие удара электрическим током - смерть. К счастью, она случается в этом
случае довольно редко. Для недопущения электропоражения и обеспечения
электробезопасности на производстве применяют: изолирование проводов и других
компонентов электрических цепей, приборов и машин; защитное заземление;
зануление, аварийное отключение напряжения; индивидуальные средства защиты и
некоторые другие меры. К сожалению, повсеместное старение производственных
фондов, ветшание помещений отрицательно сказывается и на качестве
электропроводки. Пробои в электропроводке ведут не только к ударам током, но и
являются одной из основных причин пожаров на производстве.
