Потребительские трансформаторные подстанции. Электрическая сварка. Электродуговое сварочное оборудование

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ИЖЕВСКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»

ФАКУЛЬТЕТ НЕПРЕРЫВНОГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ



Контрольная работа по « Электрификации и автоматизации Сельскохозяйственного производства »

Тема: Потребительские трансформаторные подстанции. Электрическая сварка. Электродуговое сварочное оборудование

Проверил: профессор,

Доктор технических наук Н.П.Кондратьева

Выполнила: Студентка К.А. Опарина

Специальность: «Экономика и управление

на предприятии АПК»

Курс № 1

Группа №47

Шифр 1005034

Ижевск 2010

Содержание

Аннотация

Потребительские трансформаторные подстанции

Электрическая сварка. Электродуговое сварочное оборудование

Список литературы

Аннотация

В данной контрольной работе, мною были описаны : потребительские трансформаторные подстанции, показаны электрические схемы подстанций, расчет потребительских нагрузок в сетях, схема присоединения к высоковольтным линиям и т.д.

Так же в контрольной работе мною была изучена тема: Электрическая сварка и электродуговое сварочное оборудование. В этой теме представлены основные понятия о сварке. Дается определение, что такое сварочная дуга, электрод, сварочные трансформаторы, указано наименование трансформаторов, внешний вид и их электрические схемы.

Потребительские трансформаторные подстанции

Мощность и число трансформаторов понижающей потребительской подстанции выбирают по расчетной мощности на шинах низшего напряжения с учетом перегрузочной способности трансформаторов и требований по обеспечению необходимой степени надежности электроснабжения потребителей.

Расчет электрических нагрузок в сетях 0,38 кВ производится путем суммирования расчетных нагрузок на вводах всех потребителей с учетом коэффициентов одновременности.

Коэффициенты одновременности для суммирования электрических нагрузок в сетях 0,38 кВ приведены в табл. 1.

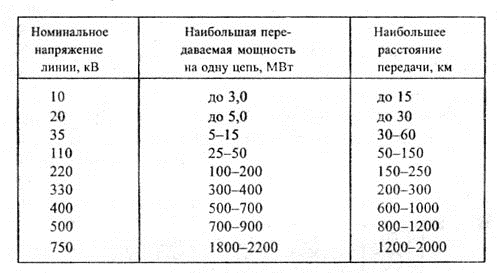

Таблица 1

Напряжения, передаваемая мощность и расстояния передачи электрической энергии


Расчетную мощность участка линии при суммировании с учетом коэффициента одновременности определяют по формуле: Pq ?=k0?Pq i; Pb?=k0?Pb i; где Pq?; Pb?- расчетные дневная и вечерняя нагрузки на участке линии или на шинах ТП, кВт; k0 коэффициент одновременности (по табл. 2); Pq i, Pb i, - дневная и вечерняя нагрузки на вводе i-гo потребителя или i-гo элемента сети, кВт.

В небольших и средних сельских населенных пунктах, а также садово-огородных товариществах, в дачных поселках и т. д. с преобладающей коммунально-бытовой нагрузкой устанавливают одну или две трансформаторные подстанции ТП 10/0,4 кВ с трасформаторами мощностью до 63 и реже 100 кВА.

Площадку для строительства ТП нужно выбирать на незаселенной местности, незатопляемой паводковыми водами, в центре нагрузок или вблизи от него. Площадка должна иметь по возможности инженерно-геологические условия, допускающие строительство без устройства дорогостоящих заземлений и фундаментов под оборудование и не вызывать большого объема планировочных работ.

Выбор типа подстанции. При выборе типа подстанции предпочтение следует отдавать подстанциям типа КТП (комплектные трансформаторные подстанции) заводского изготовления.

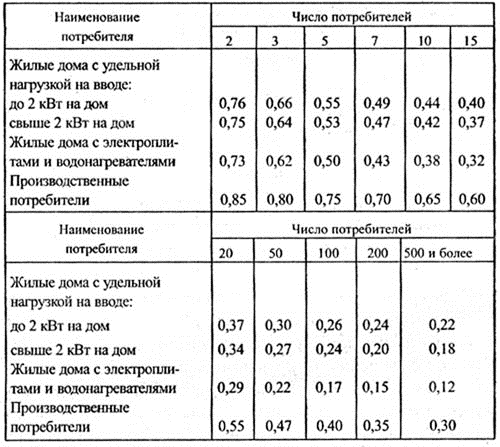

Таблица 2. Коэффициенты одновременности для суммирования электрических нагрузок в сетях 0,38 кВ


На рис. 2 показано присоединение КТП мощностью до 160 кВА к воздушным линиям 10 кВ и 0,4 кВ. КТП установлено на двух железобетонных фундаментах-столбах на высоте 1,8 м над уровнем земли. Разъединитель с приводом устанавливают на концевой опоре ВЛ 10 (6) кВ, что обеспечивает при отключенном разъединителе безопасность работ в любой точке подстанции.

Рис. 2. Схема присоединения ВЛ 10(6) и 0,38 кВ в комплектной трансформаторной подстанции 10/0,4 кВ:

- разъединитель; 2 - КТП; 3 - концевая опора ВЛ 380

Электрическая схема КТП изображена на рис. 3. Для защиты отходящих линий от междуфазных и однофазных коротких замыканий применяют устройства ЗТИ-0,4 УЗ. Уличное освещение выполнено централизованным с автоматическим или дистанционным управлением. Следует отметить, что схемы электрических соединений сельских потребительских подстанций независимо от конструктивного исполнения принципиально не отличаются одна от другой.

Пониженное трансформаторной подстанцией напряжение по отходящим линиям распределительной сети подается потребителям. Отходящие линии обычно выполняют четырьмя проводами: три провода фазных, а четвертый - нулевой (нейтральный). Если по трассе линии предусмотрено уличное освещение, то для него пускают еще один провод- фонарный. На рис. 3 на схеме КТП предусмотрено три линии распределительной сети с устройствами автоматической защиты от перегрузки.

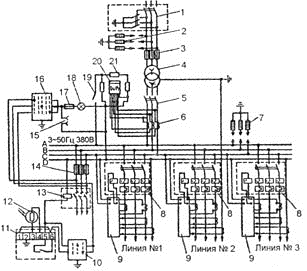

Рис. 3. Электрическая схема КТП мощностью 63, 100 и 160 кВ А с защитой ЗТИ-0,4 УЗ: 1 - разъединитель РДНД; 2,7 - разрядники РВО-10 и РВН-1У1; 3 - предохранитель ПК-10; 4- трансформатор TM-10/0,4 кВ; 5- рубильник Р-32УЗ; 6 -трансформатор тока ТК-20УЗ; 8 - автоматические выключатели АЕ-2058-32; 9- защитные приставки ЗТИ-0.4УЗ; 10- переключатель ПК 10-1-2-П; 11 - фотореле ФР-2; 12 - фоторезистор ФСК-Г1; 13 - магнитный пускатель ПМЕ-211; 14,17- предохранители Е-27, П-25/3 80УЗ; 15 - штепсельная розетка; 16 - переключатель ПМОФ-45; 18 - лампа накаливания НВ27; 19- выключатель на 6 А; 20- счетчик САЧУ-И672М; 21 - резистор ПЭ-75

Отводы от воздушной линии уличной магистрали показаны на рис. 4. К каждому садовому или дачному домику от магистрали обычно ответвляются два провода: один - фазный и обязательно нулевой. Такое двухпроводное ответвление называют однофазным. Можно встретить также четырех проводное ответвление.

Рис. 4. Электрическая схема подключения потребителей к магистрали 380/220 В

Четырехпроводное ответвление от магистрали делают при трехфазном вводе. Необходимость в нем возникает, когда нужно подключить трехфазный электродвигатель или равномерно распределить по фазам однофазные нагрузки. К каждому из фазных проводов подключают приблизительно равное число ответвлений от домов, к фонарному подключают по одному проводу каждого светильника, к нулевому проводу - все ответвления к домам, а также светильники.

Нулевой провод обязательно заземляют на ТП, а, кроме того, через каждые 100-200 м по линии устраивают его повторные заземления путем присоединения к заземляющему спуску, проложенному по опоре. На опорах с заземляющим спуском к нему присоединяют также крюки, на которых укреплены изоляторы. При железобетонных опорах в качестве заземляющего спуска используют арматуру. Заземляющий спуск соединяют с заземлителем - трубой, полосой, или какой-либо иной металлической массой, заложенной в землю.

В трехфазной электрической сети различают линейное и фазное напряжения.

Линейное (его называют также междуфазным или межфазным) - это напряжение между двумя фазными проводами.

Фазное - между нулевым проводом и одним из фазных.

Линейные напряжения при нормальных эксплуатационных условиях одинаковы и в 1,73 раза больше фазных, т. е. напряжение между нулевым и фазным проводом (фазное) составляет 58% линейного напряжения. Напряжение трехфазной сети принято оценивать по линейному напряжению. Для отходящих от ТП трехфазных линий установлено номинальное линейное напряжение 380 В, что соответствует фазному 220 В. В обозначении номинального напряжения трехфазных четырехпроводных сетей указывают обе величины, т. е. 380/220 В. Этим подчеркивается, что к такой сети можно подключать не только трехфазные электроприемники на номинальное напряжение 380 В, но и однофазные на 220 В.

Трехфазная система 380/220 В с заземленной нейтралью получила наибольшее распространение, но в некоторых населенных пунктах и садовых кооперативах можно встретить иные системы распределения электроэнергии. Например, трехфазную с линейным напряжением 220 В и незаземленной (изолированной) нейтралью. Однофазные электроприемники 220 В подключают на линейное напряжение между любой парой фазных проводов, а трехфазные - к трем фазным проводам. При этой системе нулевой провод не требуется, а незаземленная нейтраль снижает вероятность поражения электрическим током в случае нарушения изоляции. Однако выявление нарушений изоляции в такой системе сложнее, чем при заземленной нейтрали.

Прохождение электрического тока по проводам сопровождается потерями и напряжение у потребителей оказывается несколько меньшим, чем в начале линии у ТП. Чтобы обеспечить приемлемые уровни напряжения вдоль всей линии, на ТП приходится поддерживать напряжение выше номинала, т. е. не 380/220 В, а 400/230 В. В электрических сетях сельских районов у потребителей, согласно действующим нормам, допускаются отклонения напряжения на 7,5% от номинального значения. Значит, на трехфазном электроприемнике допускается напряжение в пределах 350-410 В, а на однофазном 200-240 В.

Отклонения напряжения. Однако бывают случаи, когда величина напряжения выходит за допустимые пределы. При понижении напряжения заметно падает интенсивность электрического освещения от ламп накаливания, уменьшается производительность электронагревательных приборов, нарушается устойчивость работы телевизоров и других радиоэлектронных приборов с электропитанием от сети. Повышение напряжения приводит к преждевременному выходу из строя электроламп и нагревательных приборов. Электродвигатели в меньшей степени чувствительны к отклонениям напряжения.

Использование однофазных и трехфазных вводов. Однофазными электроприемниками потребитель может пользоваться как при однофазном, так и при трехфазном вводе, а трехфазный электроприемник можно включать только при наличии трехфазного ввода. Трехфазный ввод предоставляет более широкие возможности применения электроэнергии, но для электроснабжения квартир сельских жителей, одноквартирных домов в сельской местности и для садоводческих участков и дачных домиков его используют редко.

В пылесосах, электрополотерах, стиральных машинах, компрессионных электрохолодильниках, различных кухонных машинах, а также в электроинструментах применяют однофазные электродвигатели, хотя они по сравнению с трехфазными более сложны по конструкции, менее экономичны и более громоздки. Чем больше мощность, тем в большей мере проявляются.недостатки однофазных электродвигателей. При мощности 1,3 кВт и более однофазные электродвигатели для бытовых машин не применяются. Некоторые сельскохозяйственные орудия личного пользования, а также бытовой электроинструмент для строительных и монтажных работ требуют мощность, превышающую 1,5 кВт. Отсюда возникает потребность в бытовых трехфазных электроприемниках и, как следствие этого, в трехфазном вводе для сельского дома.

ВНИМАНИЕ! Электрические сети прежней постройки не были рассчитаны на присоединение современных бытовых электроустановок большой мощности. Поэтому, согласно "Правилам пользования электрической и тепловой энергией", на применение трехфазных электроприемников для бытовых нужд, а также на установку бытовых машин и электроприборов мощностью более 1,3 кВт необходимо специальное разрешение от энергоснабжающей организации.

В остальных случаях достаточно выполнить электропроводку согласно требованиям "Правил устройства электроустановок" и для включения ее под напряжение подать заявление в электроснабжающую организацию, предъявить электропроводку для контроля инспектору энергонадзора и сдать технический минимум по обслуживанию электроустановок и электропроводок.

Ответственность за техническое состояние, эксплуатацию электропроводки и электрооборудования, а также за технику безопасности при пользовании электрической энергией в квартирах, на подсобных, приусадебных или садовых участках возлагается на лиц, пользующихся электроэнергией (жильцов квартир или владельцев участков). Они, согласно "Правилам пользования ...", должны приобрести необходимые технические знания.

Электрическая сварка. Электродуговое сварочное оборудования

Дуга - сильный стабильный электрический разряд в ионизированной атмосфере паров и газов металла. Во время зажигания дуги производится ионизация дугового промежутка и и постоянно поддерживается в течение ее горения. В большинстве случаев процесс зажигания дуги состоит из 3-х этапов: короткое замыкание электрода на заготовку, отвод на расстояние 3-6 мм электрода и появление устойчивого дугового разряда.

Короткое замыкание производится для разогрева торца заготовки и электрода в области соприкосновения с электродом. После отвода электрода с его нагретого торца - катода, под воздействием электрического поля происходит термоэлектронная эмиссия электронов. Столкновение быстродвижущихся по направлению к аноду электронов с газовыми молекулами и парами металла становится причиной их ионизации. В процессе разогрева столбца дуги и усиления кинетической энергии молекул и атомов за счет их соударения возникает дополнительная ионизация. Благодаря поглощению энергии, выделяемой при столкновении других частиц, ионизируются и отдельные атомы. Дуговой промежуток в результате этого становится электропроводным и через него проходит разряд электричества. Заканчивается процесс зажигания дуги появлением устойчивого дугового разряда.

При дуговой сварке источником тепла является электрическая дуга, горящая между заготовкой и электродом. В зависимости от числа электродов, материала и метода включения заготовки и электродов в цепь электрического тока классифицируют такие виды дуговой сварки:

а) Сварка неплавящимся (вольфрамовым или графитным) электродом, дугой прямого действия, в результате чего соединение выполняется расплавлением только основного металла, либо с использованием присадочного металла.

б) Сварка плавящимся (металлическим) электродом, дугой прямого действия, с одновременным расплавлением электрода и основного металла.

в) Сварка косвенной дугой, горящей между 2-мя, в основном, неплавящимися электродами. В данном случае основной металл нагревается и расплавляется теплотой столба дуги.

г) Сварка трехфазной дугой, при которой дуга идет между электродами, а также между каждым электродом и основным металлом.

Сварочные аппараты применяемые в сельском хозяйстве , подразделяют на четыре основные группы: сварочные аппараты с отдельным дросселем; сварочные аппараты со встроенным дросселем; сварочные аппараты с подвижным магнитным шунтом; сварочные аппараты с увеличенным магнитным рассеянием и подвижной обмоткой. Они отличаются по конструкции и по электрической схеме. Сварочные аппараты состоят из понижающего трансформатора и устройства-дросселя, подвижного магнитного шунта, подвижной обмотки для создания падающей внешней характеристики и регулирования сварочного тока. Трансформатор обеспечивает питание дуги переменным током напряжением 60...70 В.

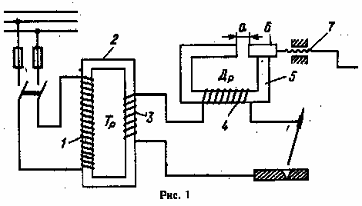

Сварочные аппараты с отдельным дросселем (рис. 1) состоят из понижающего трансформатора и дросселя (регулятора тока). Трансформатор Тр имеет сердечник (магнитопровод) 2 из пластин, отштампованных из тонкой трансформаторной стали толщиной 0,5 мм. На сердечнике расположены первичная / и вторичная 3 обмотки. Первичная обмотка из изолированной проволоки подключается к сети переменного тока напряжением 220 или 380 В. Во вторичной обмотке, изготовленной из медной шины, индуцируется напряжение 60...70 В. Небольшое магнитное рассеивание и малое омическое сопротивление обмоток обеспечивают незначительное внутреннее падение напряжения и высокий к. п. д. трансформатора. Последовательно с вторичной обмоткой в сварочную цепь включена обмотка 4 (из голой мерной шины) дросселя Др. Обмотка имеет асбестовые прокладки, пропитанные теплостойким лаком. Сердечник дросселя также набран из пластин тонкой трансформаторной стали и состоит из двух частей: неподвижной 5, на которой расположена обмотка дросселя, и подвижной 6, перемещаемой с помощью винтовой пары 7. При вращении рукоятки по часовой стрелке воздушный зазор а увеличивается, против часовой стрелки - уменьшается.

При возбуждении дуги (при коротком замыкании) большой ток, проходя через обмотку дросселя, создает мощный магнитный поток, наводящий э. д. с. дросселя, направленную против напряжения трансформатора. Вторичное напряжение, развиваемое трансформатором, полностью поглощается падением напряжения в дросселе. Напряжение в сварочной цепи почти достигает нулевого значения.

Рис. 1                                                                 Рис. 2

При возникновении дуги сварочный ток уменьшается; вслед за ним уменьшается э. д. с. самоиндукции дросселя, направленная против напряжения трансформатора, и в сварочной цепи устанавливается рабочее напряжение, необходимое для устойчивого горения дуги, меньшее, чем напряжение холостого хода. Изменяя зазор а между Неподвижным, и подвижным магнитопроводами, изменяют индуктивное сопротивление дросселя и тем самым ток в сварочной цепи. При увеличении зазора магнитное сопротивление магнитопровода дросселя увеличивается, магнитный поток ослабляется, уменьшается э. д. с. самоиндукции катушки и ее индуктивное сопротивление. Это приводит к возрастанию сварочного тока. При уменьшении зазора сварочный ток уменьшается. Один оборот рукоятки винтовой пары изменяет сварочный ток примерно на 20 А. По этой схеме изготовлены сварочные трансформаторы типа СТЭ. Трансформаторы СТЭ-24-У и СТЭ-34-У не сложны по устройству и безопасны в работе и поэтому их широко применяют при ручной дуговой сварке.

На рис. 2 представлен трансформатор СТЭ-34 с регулятором (дросселем) РСТЭ-34.

Трансформатор и регулятор 2 заключены в отдельные кожухи из тонкой листовой стали с жалюзи для естественного охлаждения и установлены на колесики для перемещения. Первичная обмотка из изолированной проволоки размешена на двух. катушках. Для включения трансформатора в сеть с напряжением 220 В обмотки катушек соединяют параллельно, а Для сети напряжением 380 В - последовательно. Вторичная обмотка из голой медной шины расположена поверх первичной обмотки на тех же катушках. При этом вторичная обмотка соединена всегда последовательно. На торцовой стенке Кожуха на клеммовой доске расположены выводы первичной обмотки, на Другой торцовой стенке - выводы вторичной обмотки.



Рис. 3                                     Рис.4

Сварочные аппараты со встроенным дросселем (рис.3) имеют электромагнитную схему, разработанную акад.В.П. Никитиным. Магнитопровод трансформатора состоит из основного сердечника 1, на котором расположены первичная 2 и вторичная 6 обмотки собственно трансформатора, и добавочного сердечника 4 с обмоткой 5 дросселя (регулятора тока). Добавочный магнитопровод расположен над основным и состоит из неподвижной и подвижной частей, между которыми с помощью винтовой пары 3 устанавливается необходимый воздушный зазор а. Магнитный поток, создаваемый обмоткой дросселя, может иметь попутное или встречное направление с потоком, создаваемым вторичной обмоткой трансформатора, в зависимости от того, как включены эти обмотки.

При встречном соединении магнитные потоки, возникающие при прохождении тока во вторичной обмотке трансформатора Фт и обмотке дросселя Фд, будут направлены навстречу друг другу. При этом напряжение холостого хода Uхх = Uтх-Uдх, где Uтх - напряжение во вторичной обмотке трансформатора, В; Uдх - напряжение в обмотке дросселя, В. При попутном включении магнитные потоки Фт и Фд будут иметь одинаковое направление и напряжение холостого хода Uхх=Uтх+Uдх.

Сварочный ток регулируют, изменяя воздушный зазор а; чем больше зазор а, тем больше сварочный ток.

Сварочный аппарат СТН-500, представленный на рис.4, предназначен для ручной дуговой сварки. Здесь применено встречное включение вторичной обмотки трансформатора и обмотки дросселя. Обмотки трансформатора размещены на двух катушках для включения в сеть с напряжением 220 и 380 В. Сварочный ток регулируют вращением рукоятки, как и в регуляторе типа РСТЭ. На торцах кожуха сварочного аппарата установлены клеммовые доски, к которым выведены с одной стороны концы первичной обмотки, а с другой - один конец вторичной обмотки и один конец обмотки дросселя. Для облегчения перемещения аппарат устанавливают на тележку. Сварочные аппараты СТН-500-1 отличаются от СТН-500 тем, что имеют алюминиевые обмотки. Сварочные аппараты ТСД, применяемые главным образом при автоматической сварке, имеют дистанционное управление регулированием сварочного тока. Подвижная часть сердечника перемещается с помощью червячной передачи от электродвигателя, управляемого двумя магнитными пускателями. При включении одного из них сварочный ток возрастает, при включении другого - уменьшается. Для охлаждения аппарата установлен вентилятор с электродвигателем трехфазного тока мощностью 0,25 кВт.

Рис. 5

трансформаторный подстанция сварочный высоковольтный

Сварочные аппараты с увеличенным магнитным рассеянием и подвижным магнитным шунтом (рис. 5) имеют целый замкнутый магнитопровод, у которого на одном стержне расположены первичная 4 и вторичная 3 обмотки трансформатора, а на другом - реактивная обмотка /. Между ними находится стержень - магнитный шунт '2. Шунт замыкает магнитные потоки, создаваемые первичной и реактивной обмотками. При этом образуются магнитные потоки рассеяния, которые создают значительное индуктивное сопротивление. Таким образом обеспечивается падающая внешняя характеристика трансформатора.

Сварочный ток регулируют, перемещая магнитный шунт вдоль направления магнитного потока. При выдвижении шунта рассеяние магнитных потоков первичной и реактивной обмоток уменьшается, вследствие чего уменьшается индуктивное сопротивление трансформатора. При этом сварочный ток возрастает. По такому принципу работают сварочные аппараты типа СТАН и СТШ.

Сварочные аппараты типа СТШ имеют магнитный шунт, состоящий из двух половин, которые могут сдвигаться и раздвигаться. При полностью сдвинутых половинах шунта сварочный ток будет минимальный. Если раздвигать половины шунта, то магнитный поток рассеяния уменьшается и поэтому сварочный ток возрастает. В строительстве и промышленности применяют сварочные аппараты СТШ-300, СТШ-500 и СТШ-500-80. Аппарат СТШ-500-80 отличается от первых двух типов тем, что имеет два диапазона сварочных токов (катушки обмоток могут переключаться с последовательного соединения для малых сварочных токов на параллельное соединение для больших сварочных токов).

Для монтажных работ рекомендуются аппараты легкого типа СТШ-250 массой 44 кг.

Характеристика сварочных аппаратов с подвижным магнитным шунтом приведена в табл.1.

Сварочные аппараты с увеличенным магнитным рассеянием и подвижной обмоткой. Трансформатор имеет магнитопровод, на обоих стержнях которого расположены по две катушки: одна с первичной обмоткой, а вторая - со вторичной обмоткой. Катушки первичной обмотки закреплены неподвижно в нижней части сердечника, а катушки вторичной обмотки перемещаются по стержню с помощью винтовой пары. Сварочный ток регулируют изменением расстояния между первичными и вторичными обмотками. При увеличении этого расстояния магнитный поток рассеяния возрастает, а сварочный ток уменьшается.

Таблица 1.

Марка сварочного аппарата

Потребляемая мощность, кВ·А

Вторичное напряжение, В

Пределы регулирования сварочного тока, А

Масса, кг

СТШ-250

15,3

61

80...260

44

СТШ-300

20,5

60

110...405

158

СТШ-500

33,0

60

145...650

220

СТШ-500-80

44,5

80

60...800

320


Рис.6

По этому принципу изготовлены трансформаторы типа ТС (Рис.6), ТСК и ТД с алюминиевыми обмотками. Сварочные аппараты ТСК имеют конденсаторы, которые включены параллельно первичным обмоткам. Они способствуют повышению коэффициента мощности. Трансформаторы типа ТД имеют два диапазона сварочных токов: большие токи - при параллельном соединении первичных и вторичных обмоток и малые токи - при последовательном их соединении.

Переключение обмоток производится одновременно пакетным переключателем. В каждом диапазоне ток плавно регулируют, изменяя расстояние между катушками первичной и вторичной обмоток. Удобны для работы в условиях строительно-монтажной площадки трансформаторы ТД-304, отличающиеся от ТД-300 наличием устройства в виде дополнительной приставки для дистанционного регулирования сварочного тока. Характеристика сварочных аппаратов с подвижной обмоткой приведена в табл.2.

Для строительно-монтажных работ очень удобны облегченные переносные сварочные аппараты ТСП-1 и ТСП-2. Они предназначены для сварки коротких швов, прихваток, т.е. при сварке с большими перерывами. Вторичная обмотка трансформатора ТСП-1 секционирована, что позволяет ступенчато регулировать сварочный ток переключением секций с помощью перемычки на броневой доске трансформатора. Масса сварочного аппарата ТСП-1 - 35 кг. Пределы сварочного тока 105...180 А. Масса аппарата ТСП-2 - 63 кг. Номинальный ток - 300 А.


Трехфазные сварочные аппараты применяют при сварке трехфазной дугой спаренными электродами. Процесс сварки осуществляется сварочными дугами, которые возбуждаются между каждым электродом и свариваемой деталью и между электродами. Аппарат (рис.7) состоит из трехфазного трансформатора /, регулятора сварочного тока и магнитного контактора 3. Первичная обмотка включается в силовую сеть напряжением 220 В (соединение обмоток в треугольник) или 380 В (соединение обмоток в звезду). Вторичная обмотка имеет по две катушки на каждом стержне и выполнена из голой медной шины. Регулятор сварочного тока состоит из двух дросселей и трех обмоток. Две обмотки 5 и 6 расположены на одном магнитопроводе и подключены к спаренным в едином электрододержателе, но изолированным друг от друга электродам 7 и 8. Третья обмотка 4 расположена на втором магнитопроводе и подключена к свариваемой детали 9. Регулятор вмонтирован в общий корпус и снабжен двумя рукоятками, с помощью которых (изменением воздушных зазоров в магнитопроводах) регулируется сварочный ток. Одной рукояткой регулируют ток одновременно в обеих фазах, подключенных к электродам, а второй рукояткой - в фазе, подсоединенной к изделию.

Таблица 2

Тип

Потребляемая мощность, кВ·А

Вторичное напряжение, В

Пределы регулирования сварочного тока, А

Масса, кг

ТС-120

12

08

50...160

90

ТС -300

20

63

180

ТС-500

32

60

165...650

250

ТСК-300

20

63

110...385

215

ТСК-500

32

60

165...650

280

ТД-300

19,4

61 и 79

60...400

137

ТД-500

32

60 и 76

85... 700

210


Магнитный контактор 3 служит для включения цепи спаренных электродов. В начальный момент при возбуждении дуги сварочная цепь замыкается через свариваемую деталь и один из электродов (на рисунке электрод 8). Ток проходит по обмотке 4 регулятора и обмотке 2 контактора. Контактор включает обмотку 5 регулятора. Возникает вторая дуга. При отводе электродов от детали ток в обмотках 4 и 2 прекращается и контактор 3 выключает цепь обмотки 5, гасит дугу между электродами.

Трехфазный сварочный аппарат ЗСТ конструкции проф.Н.С. Силунова имеет мощность 45 кВ-А, вторичное напряжение - 60 В, сварочный ток - 450 А. Заводом "Электрик" для ручной сварки выпущены трехфазные сварочные аппараты ТТС-400 на 400 А, состоящие из двух спаренных трансформаторов СТН в едином корпусе. Схема питания трехфазной сварочной дуги приведена на рис. 8. Для автоматической сварки заводом "Электрик" выпущены трехфазные сварочные аппараты ТТСД-1000 на 1000 А, состоящие из двух спаренных трансформаторов ТСД-1000-4. Трехфазные сварочные аппараты обеспечивают высокую производительность, экономию электроэнергии (к. п. д. достигает 0,9) и равномерную загрузку фаз сети при высоком коэффициенте мощности (соs φ= 0,8), однако ввиду сложности сварочного оборудования и трудностей при сварке потолочных вертикальных швов применяются ограниченно.

Рис. 9

При необходимости обеспечить большой сварочный ток и при отсутствии сварочных аппаратов достаточной мощности можно применять параллельное включение трансформаторов. Схема такого включения сварочных аппаратов представлена на рис.9. Для параллельной работы нужно применять трансформаторы с одинаковыми внешними характеристиками и напряжениями первичной и вторичной цепей. Одноименные концы первичных обмоток а соединяют между собой и общие клеммы включают в силовую сеть переменного тока. Одноименные концы вторичной обмотки b также соединены между собой: клеммы 2 подключают к дросселям Др, а клеммы 3 - к детали. Дроссели соединяют между собой также параллельно. Сварочный ток регулируют вращением рукояток дросселей так, чтобы обеспечить равенство нагрузок на трансформаторы. Равенство нагрузок проверяют амперметром.

В некоторых случаях для повышения устойчивости горения дуги, питаемой переменным током, применяют способ наложения на сварочный ток частотой 50 Гц токов высокой частоты (150...500 кГц) и высокого напряжения (1500...6000 В). Такие меры предпринимают при сварке тонкостенных изделий дугой малой мощности и при сварочном токе 20...40 А, а также при сварке в защитных газах, сварке специальных сталей и некоторых цветных металлов.

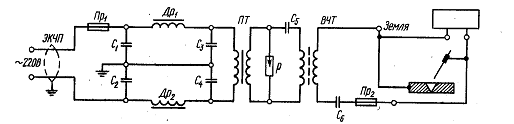

Для получения токов высокой частоты и высокого напряжения применяют осцилляторы, параллельного и последовательного включения. Принципиальная схема осциллятора параллельного включения ОСПЗ-2М и его включения в сварочную цепь показана на рис.10. Осциллятор ОСПЗ-2М включают непосредственно в питающую сеть напряжением 220 В. Он состоит из повышающего (с 220 В до 6000 В) трансформатора ПТ и колебательного контура. Колебательный контур, состоящий из высокочастотного трансформатора ВЧТ, конденсатора С5 и разрядника Р, вырабатывает высокочастотный ток. Контур связан со сварочной цепью индуктивно через трансформатор ВЧТ, выводы вторичной обмотки которого присоединяют: один - к клемме "земля" выводной панели, а другой - ко второй клемме через конденсатор С6 и предохранитель Пр2. Конденсатор С6 препятствует прохождению тока высокого напряжения и низкой частоты в сварочную цепь и служит для защиты сварщика в случае пробоя конденсатора С5. Предохранитель Пр2 выключает осциллятор в случае пробоя конденсатора С6. Для устранения радиопомех в питающей сети осциллятор снабжен фильтром из двух защитных дросселей Др1 и Др2. и четырех конденсаторов С1, С2, С3 и с4. Фильтр защищает цепь питания от токов высокой частоты. Для общей защиты от радиопомех осциллятор имеет экранирующий металлический кожух.

Осцилляторы последовательного включения (М-3, ОС-1) применяют в установках для дуговой сварки в защитных газах. Они обеспечивают более надежную защиту генератора (или силового выпрямительного блока) от пробоя высокочастотным напряжением осциллятора.

При применении осциллятора дуга загорается легко, даже без прикосновения электрода к изделию (при зазоре 1...2 мм), что объясняется предварительной ионизацией воздушного промежутка между электродом и свариваемой деталью.

Рис. 10

Институтом электросварки им. Е.О. Патона разработан импульсный генератор ГИ-1, который подает ток высокого напряжения (200...300 В) импульсами в те моменты, когда напряжение в сварочной цепи переходит через нулевое значение. Такие генераторы более надежны в работе и более экономичны, чем осцилляторы, так как требуют меньше энергии.

Сварочные выпрямители.

Сварочные выпрямители получили большое распространение. Основные их преимущества следующие: высокий к. п. д. и относительно небольшие потери холостого хода; высокие динамические свойства при меньшей электромагнитной индукции; отсутствие вращающихся частей и бесшумность в работе; равномерность нагрузки фаз;

небольшая масса; возможность замены медных проводов алюминиевыми. Однако следует иметь в виду, что для выпрямителей продолжительные короткие замыкания представляют большую опасность, так как могут выйти из строя диоды. Кроме того, сварочные выпрямители чувствительны к колебаниям напряжения в сети. Все же по основным технико-экономическим показателям сварочные выпрямители являются более прогрессивными, чем, например, сварочные преобразователи.

Рис. 11

Сварочные выпрямители состоят из двух основных блоков: понижающего трехфазного трансформатора с устройствами для регулирования напряжения или тока и выпрямительного блока. Кроме того, выпрямитель имеет пускорегулирующее и защитное устройства, обеспечивающие нормальную его эксплуатацию. Для выпрямления тока используется свойство полупроводникового вентиля проводить ток только в одном направлении. Наибольшее применение получили селеновые и кремниевые вентили. Селеновые вентили дешевы и выдерживают перегрузки. Кремниевые вентили обладают высокими энергетическими показателями и высоким к. п. д., но очень чувствительны к перегрузкам по току и поэтому требуют защитных устройств и интенсивного охлаждения.

Выпрямление тока осуществляется по трехфазной мостовой схеме Ларионова. Мост состоит из шести плеч, в каждом из которых установлены вентили, обеспечивающие выпрямление обоих полупериодов переменного тока в трех фазах (рис.11).

Сварочные выпрямители с жесткой внешней характеристикой типа ВС и ВДГ предназначены для сварки в защитном газе плавящимся электродом, автоматической и полуавтоматической сварки под флюсом, порошковой проволокой и др. Они просты в устройстве и надежны в работе. Имея общую принципиальную схему, выпрямители этого типа отличаются в основном мощностью и числом ступеней регулирования. Выпрямители состоят из понижающего трехфазного трансформатора, выпрямительного блока, двух универсальные, переключателей для переключения витков первичной обмотки трансформатора (для грубой и точной регулировки), дросселя (для обеспечения нарастания тока короткого замыкания и сглаживания пульсаций) и вентилятора.

Сварочные выпрямители с падающей внешней характеристикой выпускаются типа ВСС, ВКС и ВД. Сварочные выпрямители типа ВСС состоят из понижающего трехфазного трансформатора с подвижными обмотками, выпрямительного селенового блока с вентилятором, пускорегулирующей и защитной аппаратурой. Понижающий трансформатор выполнен с повышенным магнитным рассеянием, которое регулируется изменением расстояния между первичной и вторичной обмотками. Два диапазона регулирования сварочного тока получают, Соединяя первичную и вторичную обмотки звездой (малые токи) и треугольником (большие токи). В пределах каждого диапазона ток плавно регулируют, изменяя расстояние между катушками первичной (нижней подвижной) и вторичной (верхней неподвижной) обмоток с помощью рукоятки. При вращении рукоятки по часовой стрелке катушки обмоток сближаются, индуктивность рассеяния уменьшается, сварочный ток увеличивается. Обмотки трансформатора выполнены из алюминия. Выпрямительный блок собран из селеновых пластин 100Х400 мм, охлаждается вентилятором.

Сварочные выпрямители типа ВКС имеют следующие основные отличия от типа ВСС: выпрямительный блок составлен из кремниевых вентилей ВК-200; сварочный ток регулируют, перемещая катушки обмоток с помощью асинхронного двигателя с дистанционным управлением.

Широкое применение получили сварочные выпрямители ВД-101 и ВД-301 с кремниевыми вентилями и ВД-102 и ВД-302 с селеновыми вентилями. Они несложны по устройству, обладают достаточно высоким коэффициентом полезного действия и имеют небольшую массу.

Сварочные выпрямители типа ВСУ, и ВДУ являются универсальными источниками питания дуги. Они предназначены для питания дуги при автоматической и полуавтоматической сварке под флюсом, в защитных газах, порошковой проволокой, а также при ручной сварке. Выпрямители ВСУ, кроме обычных - блока трехфазного понижающего трансформатора и выпрямительного блока, имеют дроссель насыщения с четырьмя обмотками. Переключением этих обмоток можно получать жесткую, пологопадающую и крутопадающую внешние характеристики. Выпрямители ВДУ основаны на использовании в выпрямляющих силовых обмотках управляемых вентилей-тиристоров. Схема управления тиристорами позволяет получать необходимый для сварки вид внешней характеристики, обеспечивает широкий диапазон регулирования сварочного тока и стабилизацию режима сварки при колебаниях напряжения, питающей сети.

Для сантехнических монтажных сварочных работ Институт электросварки им. Е.О. Патона разработал переносный сварочный выпрямитель ВЖ-2М, предназначенный для питания полуавтоматов и автоматов при сварке открытой дугой и в защитном газе стыков труб диаметром 20...100 мм. Внешняя характеристика - пологопадающая; число ступеней регулирования - 9; масса - 50 кг.

Список литературы

1.      Г.Г.Чернышев «Сварочное дело. Сварка и резка металлов» Издательский центр «Академия» Москва 2004

2.      Воробьев В.А. <http://www.bookean.ru/personality/76423> Электрификация и автоматизация сельскохозяйственного производства: Учебник для вузов. Издательство: КолосС <http://www.bookean.ru/organization/6038/> 2005
