Устройство и эксплуатация телевизора LG МС-991А

Устройство и эксплуатация телевизора LG МС-991А

Содержание

Введение

. Устройство и назначение

.1 Узел обработки ВЧ - сигналов

.2 Узел управления режимами работы телевизора

.3 Узел обработки сигналов звукового сопровождения

.4 Узел обработки сигналов изображения, цветности и синхронизации

1.5 Узел обработки сигналов “телетекст”, видеоусилитель

.6 Электронные коммутаторы сигналов

.7 Трёхполосная система воспроизведения звука

.8 Источник питания

.9 Устройство модуляции скорости сканирования

2. Настройка и регулировка

3. Основные неисправности и методы их устранения

. Научная организация труда

. Техника безопасности

Заключение

Литература

Приложение

Введение

Телевизионные приёмники цветного изображение LG на базе шасси МС - 991А предназначены для приёма сигналов цветного изображения, кодированного в системах PAL, NTSC, SECAM различных модификаций (всего 26 стандартов). В телевизионных приёмниках, собранных на базе шасси МС - 991А, применяются кинескопы с плоским экраном LG FLATRON размером 25 и 29 дюймов. В конструкции шасси МС - 991А применены микросхемы ведущих фирм производителей: TELEFUNKEN, MICRONAS, PHILIPS, SGS - THOMSON, SONY с высокой степенью интеграции и имеющих управление по цифровой последовательной шине I²C. Возможность применения кинескопов с большим плоским экраном, отличное качество цветного изображения, мощный объёмный звук - особенности телевизионных приёмников на базе шасси МС - 991А.

Размер экрана: 25 и 29 дюймов

Принимаемые стандарты вещания:B, G, D, K, K1, M.

Диапазоны настройки тюнера:L 46,25 …168,25 МГц (1…5 канал метрового диапазона + каналы кабельного вещания)H 172,25…463,25 МГц (6…12 канал метрового диапазона + каналы кабельного вещания)471,25…863,25 МГц (каналы метрового диапазона)

Системы цветного телевиденья: PAL; SECAM; NTSC 4,43; NTSC 3,58 (с НЧ - входа).

Промежуточная частота изображения: 38,0 МГц

Память настройки 100 программ. Синтезатор частоты.

Возможности канала звукового сопровождения:

Приём стерео сигналов с эфира.

Наличие раздельных каналов НЧ, СЧ, ВЧ.

Выходная мощность НЧ-, СЧ-, ВЧ- трактов по 10 Вт на канале.

Режим работы УНЧ: сдвоенный, стерео.

Управление телевизором производится с ПДУ и передней панели.

Функциональные возможности:- вывод информации на экран.

Меню на русском, английском и других языках.

Возможность приёмов “телетекст”.

Возможность работы с внешними сигналами S - VHS.

Автоматический и ручной поиск каналов.

Система турбо поиска.

Улучшенное качество изображения: коррекция цветовых переходов, повышение вертикальной чёткости изображение, модуляция скорости развёртки, динамическая фокусировка.

Возможность увеличение размера изображения.

Автоматическое выключение телевизора.

Таймер “сна”

Блокировка от несанкционированного включения.

Параметры входных/выходных сигналов:

Внешние входы/выходы: SCART 1, SCART 2, PHONO (тюльпан)

Вход аудио: 0,5В R_вх=10 кОм.

Выход аудио: 0,5В R_вых=1 кОм.

Вход/выход видео: 1В, R_вх/вых=75 Ом

Вход R, G, B: 0,7В

Устройство и назначение телевизора LG

Схему можно разделить на следующие функциональные части:

Узел обработки ВЧ сигналов (тюнер TU01)

Узел обработки сигналов ПЧ изображения и звукового сопровождения (IC101)

Узел управления режимами телевизора (IC101)

Узел обработки сигналов звукового сопровождения (IC601)

Узел обработки сигналов изображение, цветности и синхронизации(IC501, IC502, IC503, IC504).

Устройство коррекции вертикальной чёткости изображения (ICD02).

Узел обработки сигналов “телетекст” (IC701)

Выходной видео усилитель (IC901)

Электронные коммутаторы сигналов (IC506, IC206)

Узел кадровой развёртки (IC300)

Узел строчной развёртки (Q400, Q401)

Трехголосная система воспроизведения звука (IC651, IC681)

Источник питания (IC801, IC802, IC850)

Устройство модуляции скорости развёртки.

Устройство динамической фокусировки.

Устройство поворота растра.

Защита при аварийных ситуациях

1. Устройство и назначение

Узел обработки ВЧ - сигналов состоит из тюнера TU01 и элементов, обеспечивающих его работу. Тюнер является функционально законченным узлом и предназначен для преобразования сигналов телевизионных станций, работающих в диапазоне метровых и дециметровых волн эфирного вещания и сигналов кабельного телевиденья, в промежуточную частоту 38,0 МГц (в телевизорах, предназначенных для стран СНГ).

Особенностью тюнера является цифровая схема управления с применением шины I²C. От микроконтроллера IC01 поступают данные по шине I²С о параметрах настройки на выбранных каналах, которые хранятся в энергонезависимой памяти I² С. От микроконтроллера I² C01 поступают данные по шине I² C о параметрах настройки на выбранный канал, которые хранятся в энергонезависимой памяти I C02. В тюнере производится дешифровка сигналов SDA шины I² С и установки, необходимые для включения нужного под диапазона, настройки резонансных цепей с помощью варикапов, подстройки частоты гетеродина с использованием схемы ФАПЧ. При первичной настройки микроконтроллером выполняется программа поиска телевизионных сигналов, при которой тюнером по шине I ² C сообщаются данные, соответствующие точной настройке на телевизионный сигнал. Эти данные заносятся в память и в дальнейшем используются при настройке на данный канал.

Такой способ управления усложняет конструкцию тюнера, но разгружает микроконтроллер и позволяет значительно ускорить процесс настройки, который выполняется в режиме турбопоиска.

Узел обработки сигналов ПЧ изображения и звукового сопровождения Выделенный тюнером преобразованный в промежуточную частоту телевизионный сигнал в виде спектра частот сигнала изображения и сигнала звукового сопровождения поступает для разделения сигнала звукового сопровождения поступает для разделения на два полосовых фильтра Z101(сигнал изображения) иZ103(сигнал звукового сопровождения). Эти фильтры применяются при обработке сигналов стандартов BG,DK.С выходов фильтров сигналы изображения и звукового сопровождения поступают для дальнейшей раздельной обработки в микросхему IC101(TDA4474А), которая является усилителем промежуточной частоты, демодулятора ПЧ сигнала изображения и имеет квазипараллельный канал обработки сигналов звукового сопровождения.

Микросхема TDA 4474А может, применятся для обработки сигналов стандарта L(Франция), который использует амплитудную модуляцию сигналов звукового сопровождения и позитивную модуляцию сигнала изображения. Для этого микросхеме предусмотрены два входа для сигналов изображения (VIF 1, VIF 2) и сигналов звукового сопровождения (SIF 1, SIF 2). Видеосигнал с вывода 14 IC101 поступает на повторитель Q203, а сего выхода поступает в схему для дальнейшей обработки сигнала звукового сопровождения, в виде 2ПЧ, поступает на вывод26IC101.

.2 Узел управления режимами работы телевизора

Как и во всех современных моделях телевизионных приемников, в конструкции шасси МС -991А основным элементом управления и контроля является микроконтроллер. В конструкции шасси МС-991А применен микроконтроллер СХР 86324(1СО1)фирмы SONY. Микроконтроллером производится управление активными элементами телевизионного приемника. Совместно с микроконтроллером работает микросхема энергонезависимой памяти IC02, хранящая данные об оперативных регулировках и установках.

На микроконтроллер возложены следующие обязанности: сканирование кнопок управления, расположенные на передней панели телевизора

Прием и декодирование сигналов ДУ.

Управление регулировками (через экранное меню) контрастности, громкости звукового сопровождения, яркости, насыщенности.

Управление работой тюнера.

Организация и работа экранного меню (OSD) с различной языковой поддержкой.

Организация работы двух шин I²C.

Контроль освещённости помещения и коррекция яркости экрана (система “глаз”).

Установка и регулировка геометрических регулировок.

Управление приёмом и обработкой сигнала телетекста.

Управление переводом телевизионного приемника в дежурный/рабочий режим.

Контроль за работой наиболее важных узлов и отключение источника питания при аварийных ситуациях.

Программирование таймера на включение и выключение.

Управление многими узлами производит с помощью цифровой шины I²C представляет собой двухпроводную линию с последовательным двухсторонним обменом информации. Содержит линию обмена данными (SDA) и линию синхронизации (SCL). Применение двух шин I²C позволяет ускорить обмен информацией между микроконтроллером и тюнером, сократив тем самым время настройки.

Основными параметрами микро контроллера являются:

Тактовая частота 8 МГц.

Объём ПЗУ 40К.

Объём ОЗУ 2К.

Дешифратор команд ДУ.

Программируемые порты ввода/вывода.

Организация работы экранного меню:

символьная матрица -12*16 точек.

набор символов -128/256/384 символа.

цвет фона -15 цветов.

цвета символов - 8.

Эффекты символов.

Поддержка двойного сканирования.

В заложенных возможностях системы управления есть ещё одна функция - вхождения в сервисный режим. Это вызов служебной области памяти, дающий изменить некоторые параметры установок, влияющих на работу отдельных узлов телевизионного приёмника: регулировка геометрических искажений изображения, установление желаемого оттенка экрана и т. д.

Следует обратить внимание на то, что микроконтроллер CXP86324 является довольно распространенным и применяются во многих моделях телевизионных приёмников производства LG ELECTRON. Однако микроконтроллеры, применяемые в разных моделях телевизионных приёмников, несовместимы между собой, так как содержат разные программы управления и имеют разные назначения одного и того же вывода.

.3 Узел обработки сигналов звукового сопровождения

Сигнал звукового сопровождения, в виде 2ПЧ, с вывода 26 IC101 поступает для дальнейшей обработки в звуковой процессор IC601 (MSP3410), вывод 47. В процессоре MSP3410 активизирована функция SOBWOOFER, что позволяет значительно улучшить качество звукового сопровождения. Сигнал дополнительного канала снимается с вывода 26 IC601.

1.4 Узел обработки сигналов изображения, цветности и синхронизации

К узлу обработки изображения, цветности и синхронизации относятся: видеопроцессор - TDA8376 (IC501), линия задержки - TDA4665 (IC503), декодер SECAM - TDA8395 (IC504), корректор цветовых переходов - TDA4566 (IC502).

Основными устройствами обработки сигналов изображения в конструкции шасси МС - 991А является видео процессор TDA8376 (IC501). От предыдущих типов видеопроцессоров серии 837х, данный процессор отличается отсутствием узлов УПЧ, видеомодулятора, схемы обработки звукового сопровождения. Видео процессор предназначен для работы с сигналами систем PAL и NTSC. Обработка сигналов системы SECAM производятся отдельной микросхемой IC504 (TDA8395). Видеопроцессор TDA8376 имеет функцию изменения формата изображения. Как и все видеопроцессоры серии 837х, TDA8376 имеет Интернет шины I²C производятся регулировки, переключения, контроль параметров.

Основные свойства видеопроцессора:

Выбор различных источников сигналов - ПЦТС, Y/C, внешний ПЦТС.

Наличие цепи идентификации видеосигнала, независимой от синхронизации, для получения стабильного изображения экранного меню при отсутствии видеосигнала.

Наличие интегрированного режекторного фильтра цветности с предкомпенсацией и автоматически калибруемым полосовым фильтром.

Наличие интегрированной линии задержки яркостного сигнала.

Наличие ВЧ - коррекции в яркостном канале с функцией обработки шумов.

Наличие цветового декодера PAL/NTSC с системой автоматического поиска.

Наличие интерфейса для связи с декодером SECAM TDA8395

Наличие цепи управления сигналами RGB со стабилизацией режима “чёрного” и подстройкой “белого”.

Наличие двух линейных RGB - входов с быстрым переключением.

Наличие устройств синхронизации и задающих генераторов развёрток.

Наличие устройства коррекции геометрических искажений растра.

Необходимость малого количества внешних элементов.

Управление функциями по шине I²C.

Обработка сигналов цветности систем PAL и NTSC производится в самом видеопроцессоре. Выходные сигналы R - Y и B - Y с входа видео процессора поступают на внешнюю линию задержки IC503, а с её выходов цветоразностные сигналы поступают на корректор цветовых переходов TDA4566. Одновременно яркостной сигнал проходит через дополнительную линию задержки, находящуюся в микросхеме IC502, которая согласует временные расхождения, пока цветоразностные сигналы проходят обработку в соответствующих каналах микросхемы.

Коррекция цветовых переходов заключается в преобразовании переходных процессов, возникающих при резкой смене амплитуды, затягивающих фронты импульсов и приводящих к размытости границы перехода цвета, в импульсы с крутыми фронтами и ступенчатыми переходами. Такая коррекция даёт изображение с резкими перепадами цветов.

Далее цветоразностные сигналы проходят обработку опять в видеопроцессоре, где производится восстановление сигнала G - Y. После матрицы RGB - сигналы поступают на выходной усилитель RGB - сигналов, где подвергаются оперативным регулировкам - яркости, контрастности насыщенности, чёткости. Регулировка этих параметров производятся с помощью экранного меню с помощью шины I²C.

При приёме сигналов SECAM, видео сигнал поступает на отдельный декодер IC504 (TDA8395), в котором происходит полная обработка сигнала цветности системы SECAM. Выходной сигнал декодера в виде цветоразностных сигналов R - Y и B - Y поступают на линию задержки IC503, корректор цветовых переходов, а после неё поступает в видеопроцессор, где проходит матрицирование. Видеопроцессором формируются RGB - сигналы, которые поступают на выходной усилитель.

В видеопроцессоре происходит выделение сигналов синхронизации из видеосигнала и синхронизация ими задающих генераторов развёрток.

Строчные импульсы формируются двухступенчатой схемой ФАПЧ, а кадровые импульсы формируются схемой подсчёта импульсов. Выходными сигналами узла синхронизации развёрток являются: противофазное пилообразное напряжение кадровой развёртки и импульсы запуска строчной развёртки, которые поступают на соответствующие узлы. В видеопроцессоре TDA8376 производится коррекция геометрических искажений растра(E/W), вертикальное и горизонтальное изображение (ZOOM).

.5 Узел обработки сигналов “телетекст”, видеоусилитель

Приём о обработка сигналов “телетекст” в конструкции шасси МС - 991А производится специализированной микросхеме SAA5281. применяемая микросхема имеет в своём составе все необходимые компоненты для обработки сигналов “телетекст” и требует минимальное количество внешних элементов.

Микросхема SAA5281 обладает следующими параметрами:

Производит полную обработку сигнала “телетекст”.

Наличие встроенной памяти 64К для хранения 8 страниц телетекста.

Возможность запроса страниц по заголовку.

Управление работой по шине I²C.

Тактовая частота 27МГц

Напряжение питания + 5В

Потребляемый ток  150 мА.

Выходной видеоусилитель предназначен для получение размаха видео сигнала, необходимо для модуляции тока лучей кинескопа. В качестве выходного видеоусилитель в конструкции шасси МС - 991А применена интегральная микросхема TDA9108JF, представляющая собой трёхканальный усилитель.

Основными параметрами TDA6108JF являются:

Напряжение питания 200В

Полоса пропускания при размахе 60В 0…9МГц.

Коэффициент усиления 50.

Скорость нарастания выходного напряжения 1850 В/мкс.

Время перехода процесса 50 нс.

Уровень помех в сигнале  -20дБ

Наличие цепи стабилизации тока “чёрного”

Наличие внутренней защиты от перенапряжения.

Наличие защиты от статического напряжения.

Наличие защиты от пробоев в кинескопе.

Минимальное количество внешних элементов.

Конструктивно видеоусилитель расположен в непосредственной близости от ЭЛТ, что позволяет получить хорошую крутизну фронтов видеоимпульсов.

.6 Электронные коммутаторы сигналов

В конструкции шасси МС - 991А в качестве коммутатора видеосигнала применена микросхема CXA2040AQ, имеющая управление по шине I²C.

Основными характеристиками CXA2040AQ являются:

входов для ПЦТС.

входа для Y/C - сигнала.

выхода для ПЦТС.

выход для Y/C - сигнала.

Независимый выбор источника входного сигнала для каждого из входов.

Встроенный усилитель 6 дБ для ПЦТС по выходу 2.

Коммутатор на ТЕА5114 применяются для подачи яркостного сигнала на схему управления скорости развёртки луча, при её активации.

Узел кадровой развёртки предназначен для создания пилообразного тока в кадровых катушках ОС и отклонение луча по вертикали. В качестве выходного каскада кадровой развёртки применена микросхема LA7845. особенностью включения данной микросхемы является использование двухполярного источника питания и подключение кадровых катушек ОС без разделительного конденсатора. Входным сигналом микросхемы является противофазное пилообразное напряжение, поступающее от видеопроцессора TDA8376.

Микросхема LA7845 обладает следующими эксплуатационными параметрами:

Работа с углами отклонения ОС 90 и 110 градусов.

Максимальный ток отклонения 3А.

Напряжение питания ±14В.

Наличие защиты от коротких замыканий в выходных цепях.

Наличие защиты от перегрева (выше 150 градусов).

Узел строчной развёртки предназначен для создания пилообразного тока в строчных катушках ОС и отклонения луча по горизонтали. Вторым назначением строчной развёртки является использование выходного каскада в качестве вторичного источника питания и получения напряжение питания кинескопа и ряда напряжений для питания узлов телевизора. Выходной каскад строчной развёртки выполнен по стандартной схеме на транзисторах KTC2238A - Y и 2SD1887.

Нагрузкой выходного каскада строчной развёртки являются строчные катушки ОС и строчный трансформатор типа ТДКС. Для регулировки геометрических искажений растра применена схема динамической фокусировки.

Основные параметры транзистора 2SD1887:

Напряжение К - Э 1500В.

Максимальный ток коллектора 10 А.

Мощность рассеивания  70 Вт.

.7 Трёхполосная система воспроизведения звука

Телевизионные приёмники на базе шасси МС - 991А обладают возможностью реализации трёхполосного воспроизведения звука. Конструкция шасси МС - 991А предусматривает установку всех необходимых компонентов для трёхполосного высококачественного воспроизведение звука. Система для трёхполосного воспроизведения звука состоит из трёх двухканальных усилителей на базе микросхем TDA2316. основными параметрами микросхемы TDA2616 являются:

Напряжение питания 7,5…21 В

Выходная мощность в каждом канале 2 Вт.

Коэффициент нелинейных искажений 0,5%

Разбалансировка в каналах не более 0,2%

Коэффициент  -70 дБ

Максимальный ток выходного каскада 4 А

Предельная температура корпуса 150°

.8 Источник питания

Напряжения питания, необходимые для работы узлов шасси МС - 991А, создаются импульсные источники питания, работающие в дежурном и нормальном режимах. Работа импульсного источника питания заключается в преобразовании выпрямленного напряжения сети переменного тока в последовательность прямоугольных импульсов, которые преобразуются в постоянное напряжение.

Регулировка уровня выходного напряжения осуществляется установкой длительности этих импульсов. Основой импульсного преобразователя напряжения служит микросхема серии STR - STR - S6709. Это гибридная микросхема со встроенным мощным транзистором и схемой возбуждения. Микросхема требует небольшого количества внешних элементов, что делает источники питания достаточно простыми.

Основными свойствами микросхемы являются:

Работа микросхемы при напряжении сети 100…270 В

Малое количество внешних элементов.

Защита от перегрузки по току с помощью триггера термозащиты.

Небольшая рассеваемая мощность при работе в дежурном режиме.

Относительно дежурного режима стоит заметить, что для стран СНГ разработана схема дежурного режима с применением отдельного трансформатора Т804, который постоянно подключен к сети переменного тока и вырабатывает напряжение для стабилизатора IC852, обеспечивающего питание микроконтроллера. Сигналом микроконтроллера, при переходе в дежурный режим, производится выключение реле RL802, которое своими контактами полностью отключает источник питания от переменного тока. При этом потребляемая мощность снижается до 2 Вт. Управление перехода в дежурный режим производится теми же цепями, какие используются в варианте без дополнительного трансформатора.

Достоинством импульсных источников питания является возможность обеспечивайся групповой стабилизации нескольких напряжений. Для стабилизации напряжений при использовании STR - S6709, применяется регулятор IC850, следящий за величиной одного из напряжений.

Источник питания создаёт напряжения:

Стабилизированное для питания IC01 +5 В.

Стабилизированное для питания микросхем +12 В.

Напряжение для питания усилителя мощности НЧ +32 В.

Напряжение для питания формирователя строчных импульсов +50 В.

Напряжение для питания выходного каскада строчной развёртки +В(+115В)

.9 Устройство модуляции скорости сканирования

При применении кинескопов с большими размерами экранов возникли некоторые проблемы с чёткостью изображения, которые были незаметны при использовании кинескопов с диагональю до 21 дюйма. Наиболее заметна потеря чёткости изображения вертикальных линий во время перехода изображения от тёмного к светлому. Это хорошо видно при испытательном сигнале сетчатое поле. При этом у вертикальных линий, яркость оказывается ниже, чем у горизонтальных. Этот эффект возникает из-за наличия длительности перехода между вертикальными границами тёмных и светлых участков изображения. Для устранения этого эффекта необходимо увеличить крутизну фронтов импульсов, что довольно сложно.

Выходом из этого положения является увеличение скорости движения луча по горизонтали, но только в моменты наличия длительности перехода от тёмного к светлому и на время, равное длительности перехода, а после окончания длительности перехода необходимо уменьшение скорости движения луча на такое же время.

При переходе от светлого к тёмному применяются обратный процесс: затягивание заднего фронта импульса компенсируется замедлением скорости развёртки, т. е. уменьшением пройденного пути, а затем повышением скорости развёртки. В общем, итоге время прохождение луча по горизонтали сохраняется, а вертикальная чёткость возрастает. Для реализации этого процесса применяется специальная схема, называемая устройством модуляции скорости развертки луча.

Применение кинескопов с плоским экраном потребовало принятия специальных мер для получения оптимальной фокусировки, так как постоянное по величине фокусирующее напряжение, при использовании кинескопа с плоским экраном, может обеспечить оптимальную фокусировку лишь в определённой части экрана.

Для устранения этого недостатка применяется способ фокусировки с изменяющимся по величине фокусирующем напряжением, зависящем от положения луча на плоскости экрана. Такой способ получил название динамической фокусировки. Информацию о законе изменения напряжения берут от узла коррекции геометрических искажений растра по горизонтали. В конструкции шасси МС - 991А применён метод получения напряжения динамической фокусировки с помощью повышающего трансформатора.

В конструкции шасси МС - 991А применено устройство, под названием “устройство поворота растра”, с помощью которого производится коррекция смещения изображения, вызванная местными геомагнитными условиями. Работа схемы заключается в действии компенсирующего магнитного поля, создаваемого специальной петлёй поворота. Управление схемой поворота растра производится микроконтроллером, вырабатывающим ШИМ - сигнал управления.

2. Настройка и регулировка

В обычном режиме производятся регулировки:

Настройка опорного контура синхронного детектора.

Напряжение АРУ.

Напряжение на ускоряющем электроде.

Напряжение на фокусирующем электроде

Для настройки опорного контура синхронного детектора необходимо подать в контрольную точку ТР1 ВЧ - напряжение от вспомогательного генератора частотой 38,0 М Гц и, вращая сердечник контура VL 181, установить в контрольной точке ТР4 напряжение 2,5 В, контролируемое цифровым вольтметром.

Для установки напряжения АРУ контролировать его на монтажной перемычке J80 и резистором VR 181 установить напряжение 6 В. Установка напряжения АРУ может потребоваться при приёме сигналов кабельной сети, при зашумлении изображения.

Регулировка напряжения на ускоряющем электроде позволяет правильно воспроизводить шкалу градаций, не допуская паразитной засветки уровня “чёрного”. Для того этого необходимо иметь на экране шкалу градаций, установить контрастность 47 единиц, а яркость - 31 единицу. Все установки числовых значений производятся кнопками «VOLUM UP / DOWN». Контролируя осциллографом сигнал на катоде «красного», установить полный размах сигнала по отношению к общему проводу 150 В и регулятором «Screen» на ТДКС добиться гашения полосы сигнала «чёрного».

Регулятором «Focus» на ТДКС добиться наилучшей фокусировки по всей площади экрана.

Настройка и регулировка телевизора LG

При проведении ремонтных работ необходимо учитывать, что все современные телевизионные приёмники импульсные источники питания. В таких источниках часть схемы находится под потенциалом питающей сети переменного тока.

На некоторых этапах регулировки требуется применение ВЧ - генератора (подача сигнала сетчатое поле и т.д.). Учитывая, что устройство детектирования сигнала ПЧ содержит синхронные детекторы, которые используют несущею, применение самодельных генераторов, имеющих автогенератор - модулятор, является не совсем приемлемым из-за паразитной ЧМ - несущей. Для этих целей можно применить ВЧ - модуляторы от старых видеомагнитофонов, подав на видео вход видео, сигнал от генератора и, по желанию, на НЧ - вход - звуковой сигнал.

Несколько слов о конструктивных особенностях современных телевизоров. Начало проведения ремонтных работ всегда связанно с разборкой устройства. Телевизионные приёмники последних лет выпуска всех производителей приняли схожую форму и конструкцию. Это форма типа “кубик” с использованием моноплаты. При снятии кожуха

такие конструкции могут терять устойчивость и под тяжестью кинескопа опрокидываться. Поэтому, перед разборкой следует изучить конструкцию, а сняв кожух, убедится в устойчивости конструкции. Рекомендуется применять меры для надёжного удержания передней части телевизора.

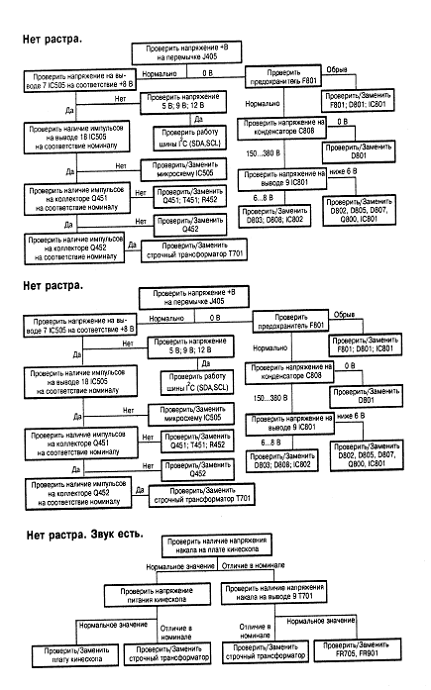

3. Основные неисправности и методы их устранения

Поиск и устранение неисправностей в конструкции шасси МС - 991А мало отличается от общепринятых. Для удобства обнаружения неисправных узлов можно порекомендовать алгоритмы поиска неисправностей, которые приведены в приложении.

4. Научная организация труда

Современная теле радио мастерская, которая предоставляет услуги по ремонту не только гарантийной, но и послегарантийной аппаратуре должна обладать всеми средствами, которые необходимы для выполнения заказов от потенциальных клиентов.

Приемное помещение должно быть оборудовано столом для начальной диагностики аппаратуры, которая поступила в сервис. Столом тумбой или стендом, на котором должны располагаться каталоги с перечнем услуг предоставляемых данной мастерской и их примерной стоимостью. Также вниманию клиентов должно быть представлена лицензия на право ремонта аппаратуры и если ремонт производится по гарантийному сроку сертификат фирмы, которая предоставляет право на обслуживание аппаратуры. Приемное помещение должно быть правильно оформлено и иметь более строгий дизайн.

Цех, в котором производится ремонт гарантийной и после гарантийной аппаратура должен также соответствовать всем требованиям, которые предъявляются при обслуживании современной аппаратуры. Рабочие места желательно оснащать следующим перечнем инструментов и оборудованием:

1.      Стол радиомеханика APM 4150 имеющий столешницу размером 150х80 сантиметров. Данная модель стола имеет следующие параметры:

Одна углублённая полка 150х50 см над столешницей

Одна полка 150х40

Освещение из двух люминесцентных светильников 20W каждый

Колодка с розетками с левой стороны, не имеющие автоматическое отключение от сети питания основной сети мастерской

Колодка с розетками с правой стороны, имеющие автоматическое отключение от сети питания основной сети мастерской

Разъемы заземления

Высота стола составляет 171 см.

2.      Набор инструментов типа NI - 1253

3.      Паяльная станция АТР 3101 и АТР 4100

.        Осциллограф типа:АСК21103 для контроля параметров аппаратуры

.        Прибор типа: АМ 1006 для контроля параметров аппаратуры

.        Генератор типа ЛАСПИ ТТ - 02 для формирования сигналов служащих для контроля и проверки параметров аппаратуры

.        Также для ремонта желательно иметь компьютер с программатором.

Данный перечень инструментов не является базовым или основным и может изменять свой перечень в зависимости от обслуживаемой аппаратуры.

5. Техника безопасности

При ремонте телевизионной и радиоаппаратуры в домашних условиях правила техники безопасности должны соблюдаться так же, как это делается в стандартной мастерской или в цехе завода изготовителя.

Основные правила, при соблюдении которых обеспечивается безопасность во время ремонта, следующие:

Раньше всего надо проверить состояние инструмента. Инструменты должны быть изолированы, нельзя работать оголенными руками, на время работы лучше надеть курточку из плотного материала и обычные канцелярские нарукавники с резинками. Наручные часы следует снять. Под ноги надо подстелить резиновый коврик. Даже когда пол сухой деревянный, а комната находится выше второго этажа, диэлектрический коврик необходим.

Крайне опасно ремонтировать телевизор в сыром помещении или комнате с земляным, цементным или иным токопроводящим полом. Важно понимать, что любое снятие зарядов производят не одним, а многократными касаниями.

Иногда починка телевизора, с первого взгляда, кажется простой, пусть даже для ремонта достаточно открыть заднюю стенку приемника. Однако как при сложном ремонте, так и при простом одинаково важно точное выполнение основных правил техники безопасности.

В связи с тем, что нельзя предусмотреть состояние человека и условия в момент вероятного попадания его под напряжение, принимают его сопротивление равным 1000 Ом.

Не следует забывать, что каждый электрический аппарат, машина или устройство, находящееся под напряжением, является источником опасного электрического тока.

Защиту заземления применяют в основном в сетях с напряжением

Свыше 1000 В защиту занулением - в сетях низкого напряжения 380/220 В

При ремонте и регулировке телевизоров следует строго придерживаться правил безопасности труда. Несоблюдение данных правил может привести к поражению электрическим током или травмам в результате возможного самовзрыва кинескопа или электролитических конденсаторов. Следует помнить, что самым опасным для человека является переменный ток частотой 50 Гц.

Телевизор под напряжением можно ремонтировать и проверять только в тех случаях, когда выполнение работ в отключенном от сети аппарате невозможно (настройка, регулировка, измерение режимов, нахождение плохих контактов и т. д.). При этом необходимо соблюдать осторожность во избежание попадания под напряжение.

Измерительные приборы должны подключаться к схеме телевизора только после отключения его от сети и снятия остаточных зарядов с элементов схемы. Провода приборов должны оканчиваться щупами и иметь хорошую изоляцию.

Производить пайку и замену радиоэлементов в телевизоре, «находящемся под напряжением, категорически запрещается. При замене предохранителей, транзисторов, диодов и других радиоэлементов необходимо отключить телевизор от электрической сети и с помощью специального разрядника снять заряд со второго анода кинескопа и конденсаторов фильтров выпрямителей.

Внешний осмотр монтажа и радиоэлементов, а также замену вышедших из строя радиоэлементов в импульсном блоке питания, выполненном в отдельном модуле, разрешается производить только при отключении телевизора от электрической сети. Сложный ремонт импульсного источника питания с измерением постоянных и переменных напряжений следует проводить в стационарных мастерских при включении телевизора в сеть только через разделительный трансформатор. Запрещается ремонтировать телевизор, включенный в электрическую сеть, если помещение, в котором он находится, сырое либо имеет цементный или иной токопроводящий пол.

Заключение

В соответствии с отчетом Службы стратегической информации Европейского Союза по вопросам радиовещания, обнародованным после сравнения. Начиная с 1995 года во всех странах мира началось активное внедрение цифрового спутникового и кабельного телевидения, и сейчас в мире используется более 30 миллионов цифровых приемников. С 1998 года, в буквальном понимании, началась цифровая технологическая революция в сфере телерадиовещания и связи. В мире, начиная со «старой консервативной» Великобритании, началось внедрение новейших эффективных цифровых технологий стандарта DVB-T в эфирном (наземном) телерадиовещании. Активно продвигается DVB-T в других странах мира. В соответствии с принятой в России «Концепцией развития наземного (эфирного) цифрового телевизионного и звукового вещания» признано целесообразным для наземного цифрового телевизионного и звукового вещания использовать европейские стандарты систем DVB-Т и DAB-Т. В декабре 1999 года Коллегией Минсвязи России принята стратегия перехода России от аналогового к цифровому телевизионному вещанию с развертыванием опытных зон вещания. Уже состоялся запуск тестового вещания в Санкт-Петербурге, Нижнем Новгороде, Москве и Владивостоке. В 2006-2015 годах предусматривается развертывание региональных передающих сетей наземного цифрового вещания по всей территории страны. Разных бизнес-моделей, которые были приняты для запуска и поддержки услуг цифрового эфирного телевидения по всей Европе, до 2005 года почти во всех западноевропейских странах будет внедрено цифровое эфирное телевидение.

Как показал опыт, модель внедрения цифрового телевидения на основе платного просмотра каналов, которая использовалась в трех странах Европы (Великобритании, Испании и Швеции), не является эффективной. Поэтому, на протяжении переходного периода, когда будут параллельно существовать аналоговое и цифровое эфирное вещание, операторы рассчитывают получать прибыль за счет дополнительных интерактивных услуг. Именно интерактивные услуги, при условии принятия стандарта МНР (домашняя мультимедийная платформа), должны содействовать развитию цифрового эфирного телевидения. Зрители будут иметь доступ к телепрограммам цифрового телевидения (как и аналогового эфирного телевидения), но за использование дополнительных преимуществ - интерактивных услуг - нужно будет вносить дополнительную плату.

Литература

1.     Резников М.Р. Радио и телевидение вчера, сегодня, завтра. - М.:Связь,1997. - 95с.

2.      Шамшин В.А. Телевидение.//Электросвязь. - 1975. - №9. - С.1

.        Талызин Н.В. Связь, телевидение, радиовещание.//Радио. - 1976. - №3. - С.1-3.

.        Горохов П.К. Б.Л. Розинг - основоположник электронного телевидения. - М.:Наука, 1964. - 120с.

.        Бурлянд В.А., Володарская В.Е., Яродский А.В. Совецкая радиотехника и связь в датах. - М.:Связь, 1975. - 191с.

.        Добровольский Е.Е. Основные направления научно - технического прогресса радиосвязи, радиовещания и телевидения. - М.:Связь, 1974. - 56с.

.        Маслов Г.В. Телевизоры нового поколения. - М.:Связь 1976. - 78с.

.        Хвостов С.А. Радио. - №6 М.:Связь. - 1978. - 59с.

.        Архипов П.Н. Радиотехника. - №9 М.:Связь. - 1975. - 25с.

.        Марченкова О.Ф. В помощь радиолюбителя. №4 - М.:Связь. - 1999. - 60с.

Приложение

Схема №1

Таблица №1
