РЕФЕРАТ
Ультразвуковой вискозиметр
Цель курсового проекта: Цель разработки - проект мобильного (вес с
элементами питания - менее 0,4 кг) ультразвукового вискозиметра с цифровой
индикацией.
В ходе выполнения курсового проекта были изучены свойства и принцип
работы вискозиметров, построен сборочный чертеж вискозиметра. В результате был
разработан комплект технической документации ультразвукового вискозиметра.
Материалы, выбранные для проектируемого устройства, соответствуют
государственным стандартам.
Пояснительная записка: 37 листов, 9 рисунков, 17 источников.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
.Общие сведения
.1 Применение вискозиметров
.2 Классификация
вискозиметров
Основные методы вискозиметрии
.1 Капиллярный метод
вискозиметрии
.2 Вибрационный метод
вискозиметрии
.3 Метод падающего шарика
вискозиметрии
.3.1 Вискозиметр Гепплера
.4 Ротационный метод
вискозиметрии
.5 Ультразвуковой вискозиметр
. Практическая часть
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ
ИСТОЧНИКОВ
ВВЕДЕНИЕ
Вязкость - свойство жидкостей оказывать сопротивление
перемещению одного слоя относительно другого. Количественно вязкость
характеризуется значением динамической вязкости или коэффициентом внутреннего
трения.
Характерной особенностью этого вида трения является
то, что оно наблюдается не на границе твердого тела и жидкости, а во всем
объеме жидкости.
Кинематическая вязкость равна отношению динамической
вязкости среды к ее плотности при той же температуре.
При измерениях часто пользуются также величиной
относительной (условной) вязкости, характеризующейся отношением вязкости данной
жидкости к вязкости воды при той же температуре.
Вискозиметр - прибор для измерения вязкости [1].
Цель разработки - проект мобильного (вес с элементами питания - менее
0,4кг) ультразвукового вискозиметра с цифровой индикацией.
Задачи, необходимые для достижения поставленной цели:
· изучение теоретических основ вискозиметра;
· изучение свойств и принципа работы устройства;
· построение сборочного чертежа ультразвукового вискозиметра.
1.
Общие сведения
1.1
Применение вискозиметров
Области применения вискозиметров чрезвычайно разнообразны.
В
медицине используются капиллярные вискозиметры
<#"670169.files/image001.gif">
где
Q - количество жидкости, протекающей через капилляр капиллярного вискозиметра в
единицу времени, м3/с,- радиус капилляра вискозиметра, м- длина
капилляра капиллярного вискозиметра, м
η - вязкость жидкости, Па·с,
р
- разность давлений на концах капилляра вискозиметра, Па.
Отметим,
что формула Пуазейля справедлива только для ламинарного потока жидкости, то
есть, при отсутствии скольжения на границе, жидкость - стенка капилляра
вискозиметра. Приведенное уравнение используют для определения динамической
вязкости [2].
На
рисунке 1 расположено схематическое изображение капиллярного вискозиметра.
Рисунок
1 - Схематическое изображение капиллярного вискозиметра
В
капиллярном вискозиметре жидкость из одного сосуда под влиянием разности
давлений р истекает через капилляр сечения 2R и длины L в другой сосуд. Из
рисунка видно, что сосуды имеют во много раз большее поперечное сечение, чем
капилляр вискозиметра, и соответственно этому скорость движения жидкости в
обоих сосудах в N раз меньше, чем в капилляре вискозиметра.
Таким
образом не все давление пойдет на преодоление вязкого сопротивления жидкости,
очевидно, что часть его будет расходоваться на сообщение жидкости нопределённой
кинетической энергии. Следовательно, в уравнение Пуазейля необходимо ввести
некоторую поправку на кинетическую энергию, называемую поправкой Хагенбаха:
где
h - коэффициент, стремящийся к единице,
d -плотность иссдледуемой жидкости.
Вторую поправку условно назовём поправкой влияния начального участка
капилляра вискозиметра на характер движения исследуемой жидкости. Она будет
характеризовать возможное возникновение винтового движения и завихрения в месте
сопряжения капилляра с резервуаром капиллярного вискозиметра (откуда вытекает
жидкость).
Суть поправки состоит в том, что вместо истинной длины капилляра
вискозиметра L мы вводим кажущуюся длину L':
где n - определяется экспериментально на основе изменений при разных
значениях L и примерно равен единице.
Следует
учитывать, что при измерении вязкости органических жидкостей с большой
кинематической вязкостью поправка Хагенбаха незначительна и составляет доли
процента. Если же говорить о высокотемпературных вискозиметрах
<#"670169.files/image005.jpg">
Рисунок 2 - Стеклянные капиллярные вискозиметры
- измерительные резервуары; 2 - капилляры; 3 - приемные сосуды; 4 -
питающий резервуар (в вискозиметрах для непрозрачных жидкостей ВНЖ); 5 -
термостатирующая рубашка; M1, M2 (у ВНЖ также M3)
- метки, служащие для измерения времени истечения жидкости из измерительных
резервуаров или их заполнения (у ВНЖ).
2.2
Вибрационный метод вискозиметрии
Вибрационный вискозиметр в самом простом случае представляет из себя
резервуар с вязкой жидкостью и некоторое тело (пластина, шар, цидлиндр),
называемое зондом вискозиметра, которое производит вынужденные колебания в
вязкой среде.
Сущность
эксперимента заключается в определении изменений параметров вынужденных
колебаний зонда вискозиметра при погружении его в вязкую среду. Руководствуясь
теорией метода вибрационной вискозиметрии
<#"670169.files/image006.jpg">
Рисунок
3 - Схематическое изображение вибрационного вискозиметра
Введём
несколько обозначений:
ω - частота колебаний;
τ - время колебания тонкого упруго закрепленного зонда вибрационного
вискозиметра;- площадь пластины зонда вискозиметра; колебания происходят под
действием гармонической силы
Частотно-фазовый
вариант вибрационного метода вискозиметрии используется для сильно-вязких
жидкостей.
В
этом случае измеряется частота колебаний зонда вискозиметра, сначала не
погруженного (ω0) и затем погруженного (ω) в жидкость при сдвиге фаз
Для
измерения вязкости менее вязких сред, например, металлических расплавов
наиболее подходящим является амплитудно-резонансный вариант вибрационного
метода вискозиметрии.
В
этом случае добиваются того, чтобы амплитуда А колебаний была максимальной
(путём подбора частот колебаний). Поэтому измеряемым параметром, по которому
определяется вязкость становится амплитуда колебаний зонда вискозиметра.
В
общем случае для малых значений вязкости имеем:
Учтем поправки С2(сторонние силы: трения, поверхностного натяжения,
лобового сопротивления и т.п.). Имеем конечную формулу метода вибрационной
вискозиметрии:
Градуировка вискозиметра производится по известным жидкостям (именно
определяются постоянные С1,С2) [4].
2.3 Метод
падающего шарика вискозиметрии
Вязкость определяется по скорости прохождения падающим шариком
промежутков между метками на трубке вискозиметра.
Метод
падающего шарика вискозиметрии основан на законе Стокса
<#"670169.files/image011.gif">,
где
V - скорость поступательного равномерного движения шарика вискозиметра;
r - радиус шарика;- ускорение
свободного падения;- плотность материала шарика; ро - плотность жидкости.
Необходимо отметить, что уравнение справедливо только в том случае, если
скорость падения шарика вискозиметра довольно мала и при этом соблюдается некое
эмпирическое соотношение:
На рисунке 4 расположено схематическое изображение вискозиметра с
падающим шариком.
Рисунок 4 - Схематическое изображение вискозиметра с падающим шариком
Как
и в капиллярном методе вискозиметрии
<#"670169.files/image014.gif">). Такие действия приводят к уравнению для определения
динамической вязкости жидкости методом падающего шарика вискозиметрии:
.
На
основе метода создано множество моделей высокотемпературных вискозиметров, в
которых измеряется вязкость расплавленных стекол и солей.
.3.1 Вискозиметр
Гепплера

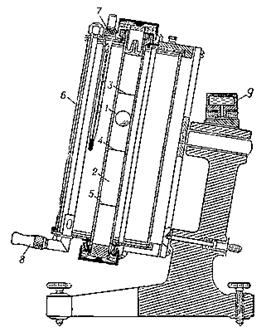

К вискозиметрам с падающим шариком относится широко распространённый
универсальный вискозиметр Гепплера со «скользящим» шариком (рисунок 5).
Пределы измерений вискозиметра этого типа 6∙10-4-250 н∙сек/м2,
погрешность ±1-3%.
Рисунок 5 - Вискозиметр Гепплера со «скользящим» шариком:
1 - шарик; 2 - трубка с жидкостью; 3, 4, 5 - кольцевые метки на трубке; 6 -
термостатирующая жидкостная баня; 7 - термометр; 8 - штуцер для присоединения
прибора к термостату; 9 - уровень.
Вискозиметр
Гепплера относится к вискозиметрам с движущимся в исследуемой среде шариком.
Действие вискозиметра Гепплера основано на законе Стокса
<#"670169.files/image017.jpg">
Рисунок 6 - Схематическое изображение ротационного вискозиметра
Введём необходимые обозначения:,L - радиус и длина ротора ротационного
вискозиметра;
ω - постоянная угловая скорость вращения
внешнего тела;- радиус вращающегося резервуара ротационного вискозиметра;
η - вязкость исследуемой cреды;- момент
вращения, передаваемый через вязкую жидкость, равный
,l - диаметр и длина упругой
нити,
φ
- угол, на который закручивается
неподвижно закреплённая нить,- момент упругости материала нити
При этом крутящий момент M1
ротора ротационного вискозиметра уравновешивается моментом сил упругости нити
М2:
.
Заметим вновь, что М1=М2,
откуда после нескольких преобразований относительно η имеем:
, или
,
где k - постоянная
ротационного вискозиметра.
Если рассматривать ту же
задачу для ротационного вискозиметра с вращающимся внутренним (ротором висозиметра)
и неподвижным внешним телами, имеем:
, или
В этом случае G - момент,
необходимый для поддержания постоянной частоты вращения, (один оборот ротора
вискозиметра за τ
с).
Заметим, что полученные
отношения справедливы для цилиндра бесконечной длины, в реальных условиях
учитывается поправка на размеры тел ротационного вискозиметра.
Для этого производится
вычисление так называемой эффективной высоты H ротационного вискозиметра:
. проводится измерение
момента для жидкостей с различным значением вязкости (η1 и η2) при
двух различных высотах внутреннего цилиндра (L1 и L2);
. экстраполяцией прямых М1 =
f(L) и М2 = f(L) к нулевому значению М1 и М2 получают величину ∆L;
. H=L+∆L.
Эффективную высоту
ротационного вискозиметра H подставляют в уравнения.
Ротационные вискозиметры
применяют для измерения вязкости смазочных масел (при температурах до -60°С),
нефтепродуктов, расплавленных силикатов и металлов (до 2000 °С), высоковязких
лаков и клеев, глинистых растворов и т.д.
Относительная погрешность
наиболее распространённых ротационных вискозиметров лежит в пределах 3-5%.

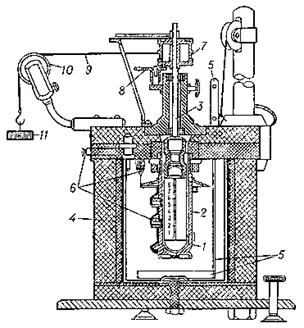

На рисунке 7 показано
устройство ротационного вискозиметра РВ-7 (пределы измерений - от 1 до 105
н∙сек/м2, погрешность ±3%) [6].
вискозиметр
мобильный ультразвуковой
Рисунок 7 - Ротационный
вискозиметр РВ-7 (с заданным крутящимся моментом)
- внутренний вращающийся цилиндр; 2 - внешний неподвижный цилиндр; 3 -
ось вращающейся системы; 4 - термостат; 5 - мешалка термостата; 6 - термопары;
7 - шкив; 8 - тормоз; 9 - нить; 10 - блок; 11 - груз, вращающийся шкив.
Скорость вращения шкива определяют по скорости опускания груза.
2.5
Ультразвуковой вискозиметр
Существует несколько типов ультразвуковых вискозиметров. Один из них,
наиболее часто применяющийся, основан на принципе демпфирования. Если
металлический стержень, помещенный в жидкость, коротким ударом заставить
колебаться, то через некоторое время колебания затухнут. При этом скорость
спадания амплитуды будет зависеть от вязкости среды. Чем больше вязкость, тем
быстрее затухают колебания.
Ультразвуковой вискозиметр прост по устройству, малогабаритен, надежен в
эксплуатации и обеспечивает достаточную точность измерения. Он состоит из трех
основных узлов: датчика-зонда, электронного блока и соединительного кабеля.
Наиболее важный элемент прибора - датчик-зонд. Чувствительным элементом
датчика служит плоская прямоугольная пластинка из ферромагнитного или
пьезоэлектрического материала толщиной 0,2-0,4 миллиметра. Такие вискозиметры
применяются в нефтяной промышленности.
Электронную часть вискозиметра можно сконструировать так, чтобы при
уменьшении амплитуды ниже определенного уровня включался генератор, который
будет вновь возбуждать резонансный стержень.
В зависимости от скорости затухания колебаний электронное счетное
устройство вырабатывает напряжение, пропорциональное частоте включения
возбуждающего генератора, а следовательно, и коэффициенту вязкости.
Выработанное напряжение можно использовать для управления производственным
процессом, и этим самым автоматически поддерживать необходимую вязкость
вырабатываемого вещества.
Разработано несколько образцов отечественных приборов для практического
применения.
Так, ультразвуковой вискозиметр ВУЗ-1Л предназначен для непрерывного
измерения вязкости жидких веществ в лабораторных условиях.
Ультразвуковой вискозиметр ВАВ-3 используется при работе с высоковязкими
материалами, например с полиамидной смолой. Для измерения абсолютного значения
коэффициента поглощения ультразвука в жидких средах пригоден ультразвуковой
измеритель поглощения УЗИП-З.
Сущность метода ультразвуковой вискозиметрии заключается в том, что в
исследуемую среду погружают пластинку из магнито-стрикционного материала,
называемую зондом вискозиметра на которую намотана катушка, в которой возникают
короткие импульсы тока длительностью порядка 20±10 мксек, приводящие к
возникновению колебаний.
В соответствии с законом сохранения, при колебаниях пластинки в катушке
наводится ЭДС, которая убывает со скорростью, зависящей от вязкости среды.
Затем, при падении ЭДС до определённого порогового значения, в катушку
поступает новый импульс. Вискозиметр определяет вязкость среды по частоте
следования импульсов.
Вискозиметры, действие которых основано на ультразвуковом методе
вискозиметрии, нельзя отнести к классу вискозиметров с широким диапазоном
измерений. К классу высокотемпературных вискозиметров их также нельзя отнести в
силу величины относительной погрешности, возникающей при высокотемпературной
вискозиметрии и свойств материалов прибора.
Ультразвуковые вискозиметры могут быть использованы для непрерывного
контроля различных жидкостей в технологических потоках.
Ультразвуковой вискозиметрс температурной компенсацией ВТК-65
предназначен для автоматического определения вязкости жидкостей в
нетермостатированных потоках.
Ультразвуковые вискозиметрыобычно предназначены для измерения
динамической вязкости. Принцип действия вискозиметра основан на определении
времени затухания ультразвуковых колебаний в испытываемой жидкости [5,6].
3.
Практическая часть
Задачей данной работы является повышение точности оперативного контроля
вязкости жидких сред, повышение надежности работы и уменьшение габаритов
устройства.
Задача решается за счет того, что предлагаемый способ оперативного
контроля вязкости жидких сред, включающий погружение магнитострикционного
элемента в контролируемую жидкую среду, создание в зоне размещения
магнитострикционного элемента постоянного подмагничивающего поля и переменного
магнитного поля, возбуждающего продольные колебания магнитострикционного
элемента, отключение переменного магнитного поля, определение резонансной
частоты сигнала, генерированного в катушке магнитострикционным элементом,
вычисление вязкости жидкой среды, дополнен новой совокупностью операций,
которая заключается в том, что осуществляют контроль температуры
магнитострикционного элемента и проводят компенсацию температурной зависимости
частоты собственных колебаний магнитострикционного элемента перед вычислением
вязкости жидкой среды.
Для осуществления предложенного способа предлагается устройство,
включающее датчик, в корпусе которого установлены магнитострикционный элемент,
закрепленный в его узловой точке, и электромагнитная катушка, витки которой
охватывают магнитострикционный элемент, и электронный блок, соединенный
электрическим кабелем с датчиком, согласно изобретению в корпусе дополнительно
вмонтирован измеритель температуры, а магнитострикционный элемент закреплен в
корпусе датчика через демпфирующий узел, при этом корпус имеет отверстия для
протекания жидкой среды к измерителю температуры и магнитострикционному
элементу, причем электромагнитная катушка намотана на внешней поверхности
корпуса симметрично относительно концов магнитострикционного элемента.
Для защиты магнитострикционного элемента от механического повреждения и
повышения надежности работы устройства на погружаемом в жидкую среду торце
корпуса установлена защитная сетка.
Причем предпочтительное расположение электромагнитной катушки в кольцевой
канавке внешней поверхности корпуса, охватывающей магнитострикционный элемент в
его центральной части, позволяет зафиксировать положение витков катушки, что
повышает надежность конструкции устройства.
При этом магнитострикционный элемент выполнен из относительно дешевого
аморфного металлического сплава, в частности из аморфного металлического стекла
Metglas 2826 MB состава
, который имеет высокий коэффициент магнитомеханической
связи (эффективность преобразования магнитной энергии в упругую) - 0,98, в то
время как наиболее широко используемые никелевые магнитострикционные сплавы
имеют коэффициент около 0,4. Использование такого материала позволяет уменьшить
размер электромагнитной катушки, а, следовательно, и устройства в целом [7].
Указанная новая совокупность операций и последовательность их выполнения,
а также дополнительные конструктивные элементы, методы закрепления
конструктивных элементов, их взаимное расположение и материал, из которого
изготовлены детали устройства, позволяют повысить точность оперативного
контроля вязкости жидких сред, повысить надежность работы устройства и
уменьшить его габариты.
На рисунке 8 приведена конструкция, встроенного в бак с жидкой средой,
предлагаемого устройства для осуществления предложенного способа оперативного
контроля вязкости жидких сред.
Основные узлы устройства, реализующего способ оперативного контроля
вязкости жидких сред, показаны на рисунке 8.
Рисунок 8 - Ультразвуковой вискозиметр.
Устройство состоит из датчика 1 и электронного блока 2. Датчик с помощью
резьбового соединения 9 и уплотнительного кольца 8 устанавливается в бак с
контролируемой жидкостью или в трубу, по которой прокачивается жидкость. Датчик
содержит корпус 3, в котором закреплен через демпфирующий узел 5
магнитострикционный элемент 4 в его узловой точке.
Магнитострикционный элемент представляет собой тонкую пластинку размером
37 мм ×
6 мм ×
0,03 мм, выполненную из
аморфного металлического стекла Metglas 2826 MB.
На внешней поверхности корпуса 3 (в кольцевой канавке, охватывающей
магнитострикционный элемент в его центральной части) намотана электромагнитная
катушка 6 симметрично относительно концов магнитострикционного элемента 4, при
этом витки катушки охватывают магнитострикционный элемент.
В корпусе 3 также вмонтирован измеритель температуры 7 на расстоянии h=1
мм (не более 3 мм) от магнитострикционного элемента 4. Измеритель температуры
представляет собой термометр сопротивления, в частности термометр платиновый
(тип MR518G, фирмы Heraeus) с диаметром 1,8 мм и длиной 5 мм, который
обеспечивает точность измерения
.
Корпус имеет отверстия для протекания жидкой среды к измерителю
температуры 7 и магнитострикционному элементу 4. Торец корпуса закрыт защитной
сеткой 13. Датчик 1 соединен с электронным блоком 2 электрическим кабелем 10.
Последовательность выполнения операций измерения вязкости поясняется на
рисунке 9.
Рисунок 9 - Последовательность выполнения операций измерения вязкости.
(А) - датчик 1 с помощью резьбового соединения 9 и уплотнительного кольца
8 устанавливается в бак с контролируемой жидкостью или в трубу, по которой
прокачивается жидкость.
Жидкость через отверстия в корпусе 3 заполняет его внутреннюю полость, в
которой размещены измеритель температуры 7 и магнитострикционный элемент 4.
(Б) - через витки электромагнитной катушки 6 пропускается постоянный ток,
создающий постоянное магнитное поле, которое подмагничивает магнитострикционный
элемента 4, создавая условия эффективной работы магнитострикционный элемента,
т.е. максимального значения магнитострикции насыщения.
Одновременно через витки катушки 6 пропускается переменный ток с
начальной частотой
, который создает переменное магнитное поле, возбуждающее
продольные упругие колебания магнитострикционного элемента 4.
Значение начальной частоты выбирается таким образом, чтобы при измерении
максимального значения
из диапазона контролируемой вязкости
длина магнитострикционного элемента
соответствовала длине
возбуждаемой стоячей волны. При этом
реализуется крепление магнитострикционного элемента в его узловой точке в
корпусе 3 через демпфирующий узел 5.
(В) - отключается переменный ток, а магнитострикционный элемент 4
продолжает колебаться на собственной частоте, зависящей от вязкости жидкой
среды, в которую помещен магнитострикционный элемент. Упругие колебания
магнитострикционного элемента 4 генерируют в катушке 6 переменный ток, частота
которого
определяется частотой колебаний
элемента 4.
(Г) - для определения частоты изменяется частота
возбуждающего переменного тока в
диапазоне
(
определяется минимальным значением измеряемой вязкости
), и регистрируется частота , на которой наблюдается резонанс,
т.е. совпадение
.
(Д) - вычисление акустической вязкости u (произведение динамической
вязкости на плотность жидкой среды), по формуле:
где B - постоянная, определяемая свойствами магнитострикционного
элемента;
Зная плотность жидкости, вычисляется кинематическая v и динамическая
вязкость, согласно формулам:
(Е) - на дисплей электронного блока выводится вязкость жидкой среды.
Резонансная частота определяется по максимальной потребляемой мощности
при работе под нагрузкой при неизменном значении выходного напряжения
генератора. Применение цифровых частотомеров наиболее рационально. Они
существенно упрощают процесс определения частоты и обмера резонансных кривых
колебательной системы, поскольку дают непосредственное и точное значение
частоты на световом цифровом индикаторе.
Ее необходимо определять при постоянном значении напряжения или тока на
преобразователе по максимуму активной мощности.
Рассмотрим уход резонансной частоты преобразователя при введении
ультразвука в расплавы металлов.
Концентраторы рассчитывают на резонансную частоту магнитострикционного
преобразователя, измеренную опытным путем.
Смещение резонансной частоты преобразователя существенным образом зависит
от толщины и материала переходного слоя. Подобные зависимости удобно
использовать для оценки эффективной толщины переходного слоя по измеренному
значению резонансной частоты. Нами была подтверждена возможность контроля
эффективной толщины переходного слоя по частотному положению максимума первого
отраженного эха при работе в импульсном режиме.
Следует, однако, отметить, что реальная резонансная частота
преобразователя оказывается несколько ниже. Объясняется это тем, что в
накладках возникают не только продольные, но и поперечные колебания, что
соответствует изменению скорости продольной волны. Поэтому при расчете размеров
преобразователей резонансные частоты следует несколько завышать, а именно на 5%
для частот до 25 кГц и на 10% для частот от 25 до 50 кГц.
При изменении уровня изменяется длина линии, что ведет к изменению
резонансной частоты преобразователя. Например, при заполнении преобразователя
уменьшается его длина и увеличивается резонансная частота. Эта зависимость
является нелинейной.
В этом случае расчет преобразователя упрощается, так как отсутствует сдвиг
резонансной частоты преобразователя относительно частоты возбуждающего
генератора.
Для увеличения мощности сигнала датчик выполняется резонансным. При
достаточных размерах датчика сигнал, снимаемый с него, может быть увеличен
настолько, что отпадает необходимость применения каскада предварительного
усиления и могут быть использованы генераторы с самовозбуждением.
Резонансные частоты преобразователей находятся в пределах 5 - 30 МГц
В схемах автоматического поиска резонанса применяются генераторы с качающейся
частотой, в которых последняя фиксируется в момент совпадения с резонансной
частотой преобразователя. В качестве сигнала при этом используется сдвиг фаз на
электрической стороне или сигнал, полученный путем измерения амплитуды смещения
преобразователя.
Эти схемы работоспособны, но достаточно сложны, так как требуют введения
целого ряда дополнительных элементов для выделения сигнала и его усиления.
Указанные соотношения между электрическими и механическими физическими
величинами можно сравнительно просто использовать в случае статического или
квазистатического режима работы, когда частота колебаний существенно меньше
низшей резонансной частоты преобразователя / 0 и, следовательно,
неоднородностью электрического и упругого полей в колеблющемся элементе можно
пренебречь.
Желательно, особенно в электроакустических системах с острым резонансом,
иметь большую стабильность или высокую точность слежения частоты, так как чем
ближе частота генератора к резонансной частоте преобразователя, тем больше
амплитуда механических колебаний и, следовательно, выше акустическая мощность.
Роль передающего тракта понятна: она состоит в ударном возбуждении
преобразователя - обычно скачком напряжения с достаточно крутым фронтом, чтобы
большая часть энергии попадала в полосу резонансных частот преобразователя.
Автоподстройка частоты должна обеспечивать поддержание максимального
значения амплитуды колебаний рабочей поверхности преобразователя, или, точнее,
колебательной скорости, за счет автоматического сближения частоты генератора с
резонансной частотой преобразователя.
Режим работы ультразвуковых технологических устройств определяется
частотой колебаний, размерами и конфигурацией излучающей поверхности и
амплитудой смещения рабочей поверхности излучателя. Знание величины амплитуды
смещения позволяет производить расчеты звукового давления, удельной мощности
излучения и является показателем, с помощью которого можно определять
резонансную частоту преобразователя и настраивать его на резонанс.
Чтобы обеспечить нормальную работу установки, в ряде случаев требуется
система, автоматически подстраивающая частоту, генерируемую ультразвуковым
генератором, к изменяющейся резонансной частоте преобразователя.
Удачный выбор схемы автоматической подстройки частоты зависит от того,
насколько правильно выбран параметр, изменение которого соответствует изменению
резонансной частоты преобразователя.
В качестве таких параметров можно использовать ток и напряжение
преобразователя, максимальные и минимальные значения которых близки к
резонансной частоте преобразователя. Пригодны и неэлектрические параметры,
например смещение, скорость и ускорение свободного конца преобразователя или
присоединенного к нему волновода [6,7].
ЗАКЛЮЧЕНИЕ
В результате выполнения курсового проекта была достигнута цель - выполнен
проект мобильного (вес с элементами питания - менее 0,4 кг) ультразвукового
вискозиметра с цифровой индикацией. Для достижения поставленной цели выполнены
задачи:
· изучены теоретические основы вискозиметра;
· изучены свойства и принцип работы устройства;
· построен сборочный чертеж ультразвукового вискозиметра.
В итоге был разработан комплект конструкторской документации, необходимой
для изготовления ультразвукового вискозиметра.
СПИСОК
ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Электрические
измерения неэлектрических величин. Под ред. П.А. Новицкого. - Л.: Энергия, 1975
(1979).
2. Электрические
измерения физических величин: (Измерительные преобразователи) учебное пособие
для вузов. / Е.С. Левшина, П.В. Новицкий - Л.: Энергоатомиздат. Ленинградское
отд-ние, 1983.
. Измерение
электрических и неэлектрических величин: Учебное пособие для вузов. / Н.Н.
Евстигнеев и др. - М.: Энергоатомиздат, 1990.
. Справочник
конструктора-машиностроителя. В 3-х т. Т.I / Под ред. И.Н. Жестковой.. -
Изд.8-е,перераб.и доп.: Справочник.- М.: Машиностроение, 2001.
. Совещание
по вязкости жидкостей и коллоидных растворов. [Труды], под ред. Е.А. Чудакова и
М.П. Воларовича, т. 1-3, М. - Л., 1941-45
. Вязкость
смазочных масел при низких температурах, Воларович М. П., ч. 1, М., 1944
. Ротационные
приборы, Белкин И.М., Виноградов Г.В., Леонов А.И., М., 1968.
. ГОСТ
2.004-88 ЕСКД. Общие требования к выполнению конструкторских и технологических
документов на печатающих и графических устройствах вывода ЭВМ
. ГОСТ
2.102-68 ЕСКД. Виды и комплектность конструкторских документов
. ГОСТ
2.105-95 ЕСКД. Общие требования к текстовым документам
. ГОСТ
2.106-96 ЕСКД. Текстовые документы
. ГОСТ
2.109-73 ЕСКД. Основные требования к чертежам
. ГОСТ
7.1-84 СИБИД. Библиографическое описание документа. Общие требования и правила
составления
. ГОСТ
19.401-78 ЕСПД. Текст программы. Требования к содержанию и оформлению
. ГОСТ
25.346-89 ЕСДП. Основные нормы взаимозаменяемости. Общие положения, ряды
допусков и основных отклонений
17. ГОСТ
25.347-82 ЕСДП. Основные нормы взаимозаменяемости. Поля допусков и
рекомендуемые посадки
