Построение и расчет сетей с использованием технологий Wi-Fi и WiMAX
Министерство
просвещения ПМР
ГОУ
«Тираспольский Техникум Информатики и Права»
Дипломная работа
Тема: Построение и расчет сетей с использованием технологий Wi-Fi
и WiMAX
г.
Тирасполь 2013
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
ГЛАВА 1. ОБЗОР СОВРЕМЕННОГО СОСТОЯНИЯ СЕТЕЙ ПЕРЕДАЧИ ДАННЫХ
.1 Аналитический обзор по теме
.1.1 Термины и определения
.1.2 Сети передачи телеметрической информации
.1.3 Организация цифровых широкополосных сетей
.1.4 Беспроводные локальные сети. основные свойства
.1.5 Устройства для создания беспроводных компьютерных сетей
.1.6 Безопасность беспроводных сетей
.1.7 Преимущества между WiMAX и Wi-Fi
.2 Практическая часть
.2.1 Анализ системы защиты информации
.2.2 Программное обеспечение компьютеров
.2.3 Обзор программ для проектирования сети
.2.4 Проектирование сети в программе NetCracker
.2.5 Расчет зоны действия сигнала
ГЛАВА 2. ОХРАНА ТРУДА. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РЕМОНТЕ И НАЛАДКЕ
ПК
.1 Производственная санитария и гигиена труда
.2 Требования к организации и оборудования рабочего места техника.
.3 Требования безопасности при ремонте компьютерной техники
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ
ВВЕДЕНИЕ
Технология Wi-Fi изменяет мир. Эти
изменения касаются того, как мы работаем, играем и взаимодействуем друг с
другом. Экономика Wi-Fi быстро изменяет мир за счет высокоскоростных
беспроводных служб работы с информацией. Она позволяет пользователю всегда быть
"подключенным", уплотняет время, поскольку он может быть продуктивным
независимо от того, где находится. Начав в 1997 году как стандарт на
беспроводную передачу данных со скоростью 1 и 2 Мбит/с в нелицензируемом
диапазоне 2,4 ГГц, этот стандарт поднял скорость передачи данных в 1999 году до
11 Мбит/с, а в настоящее время доходит до 54 Мбит/с в частотных диапазонах 2,4
и 5 ГГц. Многие производители следуют этому общепринятому стандарту и
сертификационным программам, нацеленным на обеспечение взаимодействия
оборудования разных производителей (эти программы разрабатывает Wi-Fi
Alliance), в результате характеристики оборудования улучшаются, а цена быстро
падает. На сегодняшний день широко распространены сетевые карты для
персональных компьютеров, позволяющие работать со скоростями от 1 до 54 Мбит/с
в обоих частотных диапазонах (2,4 и 5 ГГц) при стоимости меньшей, чем
большинство людей платят за мобильный телефон.
Данная работа посвящена вопросам
оперативного получения информации от удаленных объектов, защиты информаций
,проектирование и расчет сетей с использованием технологий Wi-Fi и WiMAX.
Данная работа является актуальной,
так как беспроводные сети дают возможность оставаться подключенным к сети, даже
когда находишься вне стен дома или офиса. Его популярность быстро растет так
как эти технологий с каждом годом улучшается и становиться более удобными для
использование передачи данных.
Целью данной работы является
разработка широкополосной системы передачи информации от специальных объектов.
Для решения поставленных целей
необходимо решить следующие задачи:
провести обзор современного
состояния цифровых широкополосных систем передачи данных;
рассмотреть варианты применения
беспроводных технологий для телеметрии;
привести преимущества использования
беспроводных широкополосных технологий Wi-Fi и WiMax для получения информации
от специальных объектов;
разработать методология построения
цифровых беспроводных решений для передачи информации;
рассмотреть вопросы аутентификации и
защиты информации при передаче в широкополосных сетях.
В разделе охраны труда
рассматриваются вопросы меры безопасности при работе с электронной техникой:
санитарно-гигиенические требования к воздуху рабочей зоны, мероприятия по
защите от шума и вибрации, требования к освещению в помещениях с электронной
техникой, меры подавления статической электризации, обеспечение
электробезопасности, требования безопасности при работе с компьютерной
техникой, противопожарная безопасность.
ГЛАВА 1. ОБЗОР
СОВРЕМЕННОГО СОСТОЯНИЯ СЕТЕЙ ПЕРЕДАЧИ ДАННЫХ
.1 Аналитический обзор
по теме
.1.1 Термины и
определения
Сеть передачи данных - совокупность
оконечных устройств (терминалов) связи, объединённых каналами передачи данных и
коммутирующими устройствами (узлами сети), обеспечивающими обмен сообщениями
между всеми оконечными устройствами.
Существуют следующие виды сетей
передачи данных:
Телефонные, телеграфные сети - сети,
в которых оконечными устройствами являются простые преобразователи сигнала
между между электрическим и видимым/слышимым.
Компьютерные сети - сети, оконечными
устройствами которых являются компьютеры.
Специальные объекты - объекты
обеспечивающие функционирование федеральных органов государственной власти и
органов государственной власти субъектов Российской Федерации в военное время.
В рамках данной работы под
специальными объектами подразумеваются также спецтехника (автомобильная,
авиационная и т.д.), используемая данными органами, а также лица, наблюдение за
которыми установлено согласно законодательству.
Телеметрия - совокупность
технологий, позволяющая производить удалённые измерения и сбор информации для
предоставления оператору или пользователю. В телевидении и видеонаблюдении встречается
другое понимание слова «телеметрия» - дистанционное управление.
В качестве среды
передачи данных используются как беспроводные (радио, GSM
<#"669107.files/image001.gif">
Рис. 1 - Реализация
системы подвижного мониторинга
Преимуществом
использования системы мониторинга является не только возможность контролировать
перемещение транспортного средства и его состояние, но и значительно оптимизировать
расходы на его эксплуатацию, расходы по управлению автопарком в целом.
Мониторинг может
использоваться и как противоугонная система, и как система поиска автомобиля в
случае его угона.
Мониторинг частных лиц
позволяет контролировать местонахождение детей, лиц пожилого возраста, а также
сотрудников, имеющих разъездной характер работы. Эффективна система мониторинга
подвижных объектов и для поиска домашних животных.
Сферы применения системы
мониторинга:
Корпоративный
автотранспорт
Муниципальный транспорт
Такси
Авиационный транспорт
Пожарные службы
Спасательные бригады
Инкассаторы
Частные лица
Частный автотранспорт
Редкие и дорогостоящие
животные
1.1.3 Организация
цифровых широкополосных сетей
Беспроводные сети могут
быть использованы в различных отраслях народного хозяйства: в медицине -
передача информации от машин скорой помощи в госпиталь, в правоохранительных
органах - слежение за подвижными объектами с возможностью документирования
событий; организации связи при стихийных бедствиях, дистанционного контроля за
объектами (передача телевизионного сигнала, передача кодов управления на
различное оборудование - например на камеры лимба и объекта при отслеживании
траектории полёта ракет-носителей в космонавтике); установка всевозможных
датчиков (в том числе мобильных - к примеру, специальные браслеты для детей),
смонтированных в общую систему оповещения;
Аппаратная реализация
основана на использовании беспроводных систем передачи информации, так
называемые mesh-сети, т. е. самоорганизующиеся ячеечные сети беспроводной
передачи данных, полоса пропускания в которых может обеспечивать
гарантированное качество канала и высокую скорость передачи.
В сетях радиопередач
используются как узконаправленные антенны, так и антенны с более широким
сектором охвата, вплоть до всенаправленных (круговых). Для соединения типа
точка-точка используются две нацеленные друг на друга (узко)направленные
антенны; так строятся, например, радиорелейные линии передач, в которых
расстояние между соседними релейными вышками может исчисляться десятками
километров. Узконаправленная антенна фокусирует радиолуч, увеличивая плотность
его энергии; таким образом передатчик данной мощности "простреливает"
на большее расстояние.
Наконец, если в центре
"ячейки" поместить базовую станцию (БС) со всенаправленной антенной и
снабдить всех обслуживаемых ею абонентов сфокусированными на нее направленными
антеннами, то получим топологию "точка-многоточка". Если еще
соединить между собой базовые станции в некоторой иерархии (либо радиорелейными
линиями или просто радио-соединениями по типу "точка-точка", либо
кабельными каналами), то получим уже целую сотовую сеть.
По этому принципу
строятся системы беспроводного широкополосного доступа (БШД). В центре зоны
обслуживания устанавливается БС с секторными антеннами, а на удаленных
площадках - абонентские терминалы с направленными антеннами (рис.2). Для работы
сервисов реального времени, передачи трафика голоса и видео современные системы
БШД поддерживают качество обслуживания с выделением гарантированной полосы
пропускания.
Пропускная способность
такой сети, распределяемая между абонентскими терминалами, обслуживаемыми одним
сектором БС, будет зависеть от числа терминалов. Эффективная производительность
одного сектора БС известных производителей БШД лежит в пределах 10-43 Мбит/с,
чего вполне достаточно для организации большинства инфокоммуникационных
сервисов.

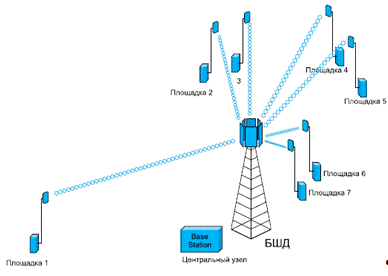

Рис. 2 - Схема
организации каналов связи для объединения сетей удаленных площадок
В данном случае это
будет фиксированная сотовая сеть, так как мобильный абонент не может иметь
направленную антенну.
Мобильная сотовая сеть
строится по тому же принципу, но с использованием ненаправленных антенн также и
у мобильных абонентов, которые не мешают при этом друг другу, потому, что
говорят всегда на разных каналах (или чередуясь на одном и том же канале), и
потому, что сигнал от мобильного аппарата гораздо слабее сигнала от БС и может
быть правильно принят только БС, но не другим мобильным аппаратом.
Для решения задач по
обеспечению непрерывного информационного взаимодействия между множеством
мобильных и фиксированных объектов, рассредоточенных на большой площади, была
создана технология MESH сетей. В сегодняшнем понимании беспроводная MESH сеть -
это сеть доступа, построенная на оборудовании стандарта 802.11 (Wi-Fi) по
принципу избыточных магистральных связей между соседними точками доступа (ТД),
поддерживающая механизмы адаптивной динамической маршрутизации трафика по
транспортным каналам.
Территория обслуживания
сети разбивается на узловые зоны. В каждой из них имеется узловая ТД,
подключаемая к опорной проводной сети при помощи магистрального канала -
проводного (медь, оптика) или беспроводного (РРЛ, БШД). Узловая зона делится на
квадраты, обслуживаемые периферийными ТД, связанными с узловой ТД и соседними
периферийными ТД беспроводными транспортными каналами. Пример реализации узловой
зоны на оборудовании компании Cisco Systems приведен на рис. 3.
ТД Cisco Aironet 1500
работают в двух диапазонах: 802.11a и 802.11b/g. В диапазоне 802.11a
осуществляются "транспортные" соединения между ТД, а в диапазоне
802.11b/g происходит подключение беспроводных клиентов. Данная архитектура
позволяет быстро развертывать такие сети с сохранением полосы пропускания.
Использование фирменного протокола маршрутизации Adaptive Wireless Path
Protocol, поддержка QOS (802.11e) и виртуальных сетей 802.1q позволяет еще
больше оптимизировать полосу пропускания. Кроме того, ТД Cisco Aironet
поставляются во "внешнем" корпусе, соответствующем стандарту NEMA-4,
и могут работать в диапазоне температур от -30° до +55°C. Решения MESH
позволяет операторам в реальном масштабе времени осуществлять мониторинг
местонахождения Wi-Fi устройств - например, шагающих экскаваторов, карьерных
грузовиков и другой тяжелой техники.

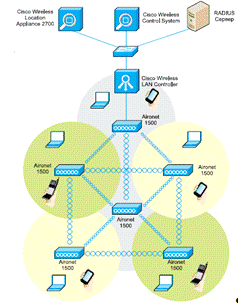

Рис. 3 - Пример реализации сегмента
Mesh сети на базе оборудования Cisco Systems
Технология MESH может быть
эффективна при организации связи на ресурсодобывающих предприятиях (угольные
разрезы, буровые и т. д.) грузовых терминалов на железнодорожных станциях, в
авиа- или морских портах, а также на крупных складских комплексах, где особое
значение имеют функции сбора информации об объекте (техническое состояние,
идентификация груза), передачи видеоизображений систем безопасности и т. д.
Городские MESH-сети могут быть
использованы службами ЖКХ и оперативного реагирования (милиция, скорая помощь,
МЧС)
1.1.4 Беспроводные
локальные сети. Основные свойства
При подключении компьютеров к
локальной вычислительной сети могут использоваться устройства беспроводной
связи. В этом случае отпадает необходимость прокладывать кабельные сети, однако
стоимость беспроводной локальной вычислительной сети существенно превышает
стоимость своих электрических «собратьев», при более низкой скорости передачи
данных.
Рис. 4 - PCI и USB беспроводные
устройство связи
Для подключения компьютеров
используются сетевые адаптеры с PCI интерфейсом (на рис. 4 слева) и с USB
интерфейсом (на рис. 4 справа). Беспроводной доступ может быть организован и с
помощью обычных сетевых адаптеров, но в этом случае сетевой адаптер должен быть
подключен к радиоприёмнику/передатчику (точке беспроводного доступа). Один из
вариантов исполнения точки беспроводного доступа приведен на рис.5.
Рис. 5 - Точка радиодоступа к сети
Подключение сетевой платы к
радиоточке выполняется с помощью стандартного соединительного шнура . Кроме
того, точка доступа исполняет роль центра беспроводной сети при объединении
более двух компьютеров в беспроводную сеть. В таком случае она подключается к
компьютеру, играющему в данной сети главенствующую роль - серверу. Либо при
подключении точки доступа через маршрутизатор к проводной сети, вы получаете
возможность обмениваться информацией со стационарными компьютерами.
Технология WDS, позволяет
одновременно подключать беспроводных клиентов, к точкам, работающим в режиме
Bridge (мост точка-точка) и Multipoint Bridge (мост точка-много точек). Однако
скорость передачи данных у беспроводных клиентов, в таком режиме будет порядка
1/3 от скорости передачи данных между точками доступа. В режиме Infrastructure
Mode (он же - режим клиент/сервер) беспроводная сеть состоит из, как минимум,
одной точки доступа, подключенной к проводной сети, и некоторого набора
беспроводных оконечных станций. Такая конфигурация носит название базового набора
служб (Basic Service Set, BSS). В режиме «Ad-hoc» каждое устройство или станция
могут связываться непосредственно друг с другом, без использования точки
доступа. Режим «Ad-hoc» называют также «режим равный-с-равным» (peer-to-peer)
или Independent Basic Service Set (IBSS - независимый базовый набор служб).
Наиболее распространённый стандарт
для беспроводных локальных сетей (WLAN - wireless Local Area Network) был
принят организацией IEEE (Institute of Electrical and Electronic Engineers -
институт инженеров по электротехнике и радиоэлектронике) в качестве
спецификации 802.11. Данная спецификация определяет правила обмена информацией
для абонентов, подобные правилам, принятым в сетях Ethernet, с небольшими
модификациями. Стандартный комплект Wi-Fi состоит из так называемой базы
(Wireless Access Point) и набора одинаковых компьютерных плат (Wi-Fi карт)
(рис. 4).
Одновременно к базе может быть
подключено несколько десятков и даже сотен компьютеров. Основное ограничение -
расстояние между ними и базой не должно превышать 300 м. Скорость обмена
информацией - до 100 Мбит/сек.
По аналогичной схеме функционирует и
новая разработка в данной области, называемая Wi-Max. В ней используется
стандарт 802.16, а объявленная дальность действия - 50 км.
Базы Wi-Fi являются многофункциональными
устройствами, позволяющими, в том числе, строить «мосты» между двумя такими
устройствами. В условиях прямой видимости работоспособность такого канала, по
утверждению специалистов фирмы D-Link, сохраняется на расстоянии до 200 и более
км. Пропускная способность канала с расстоянием уменьшается, но при расстоянии
в 50 км гарантированы не менее 8-10 Мбит/сек (заявлены 20 Мбит/сек).
Для работы беспроводных сетей
выделены пять диапазонов радиочастот:
МГц;
-2425 МГц;
-2440 МГц;
-2455 МГц;
-2470 МГц.
Первый диапазон требует
обязательного лицензирования. Что касается диапазона 2,4 ГГц, то в России в
соответствии с решением Государственного комитета по радиочастотам (ГКРЧ) от 29
июня 1998 г. № 7/6 для пользователей систем, работающих с шумоподобным радиосигналом
в диапазоне 2,4 ГГц, специального разрешения не требуется.
Беспроводные сети передачи данных
(БСПД) позволяют объединить в единую информационную систему разрозненные
локальные сети и компьютеры для обеспечения доступа всех пользователей этих сетей
к единым информационным ресурсам без прокладки дополнительных проводных линий
связи. БСПД обычно создаются в тех случаях, когда прокладка кабельной системы
затруднена или экономически нецелесообразна. Примером могут служить
предприятия, имеющие распределенную структуру (складские помещения, отдельные
цеха, карьеры и пр.), наличие естественных преград при построении кабельных
систем (рек, озер и т.д.), предприятия, арендующие офисы на небольшой срок,
выставочные комплексы и гостиницы, предоставляющие доступ в Интернет для своих
клиентов. Беспроводные локальные сети уменьшают затраты на планирование и
подготовку рабочего пространства, обновление оборудования и периферии,
обеспечивая при этом небольшой радиус мобильности пользователям ноутбуков и
PDA.
Наиболее популярные схемы
беспроводных сетей:Fi (англ. Wireless Fidelity - «беспроводная точность») -
стандарт на оборудование Wireless LAN. Установка Wireless LAN рекомендовалась
там, где развёртывание кабельной системы было невозможно или экономически нецелесообразно.
В нынешнее время во многих организациях используется Wi-Fi, так как при
определённых условиях скорость работы сети уже превышает 100 Мбит/сек.
Пользователи могут перемещаться между точками доступа по территории покрытия
сети Wi-Fi. Мобильные устройства (КПК, смартфоны, PSP и ноутбуки), оснащённые
клиентскими Wi-Fi приёмо-передающими устройствами, могут подключаться к
локальной сети и получать доступ в Интернет через точки доступа.(англ.
Worldwide Interoperability for Microwave Access) - телекоммуникационная
технология, разработанная с целью предоставления универсальной беспроводной
связи на больших расстояниях для широкого спектра устройств (от рабочих станций
и портативных компьютеров до мобильных телефонов). Основана на стандарте IEEE
802.16, который также называют Wireless MAN.подходит для решения следующих
задач:
Соединения точек доступа Wi-Fi друг
с другом и другими сегментами Интернета.
Обеспечения беспроводного
широкополосного доступа как альтернативы выделенным линиям и DSL.
Предоставления высокоскоростных
сервисов передачи данных и телекоммуникационных услуг.
Создания точек доступа, не
привязанных к географическому положению.позволяет осуществлять доступ в
Интернет на высоких скоростях, с гораздо большим покрытием, чем у Wi-Fi сетей.
Это позволяет использовать технологию в качестве «магистральных каналов»,
продолжением которых выступают традиционные DSL- и выделенные линии, а также
локальные сети. В результате подобный подход позволяет создавать масштабируемые
высокоскоростные сети в масштабах целых городов.
Существует два основных направления
применения беспроводных компьютерных сетей - работа в замкнутом объеме (офис,
выставочный зал и т.п.) и соединение удаленных локальных сетей (или удаленных
сегментов локальной сети).
Для организации беспроводной сети в
замкнутом пространстве применяются передатчики со всенаправленными антеннами.
Стандарт IEEE 802.11 определяет два режима работы сети - Ad-hoc и клиент /
сервер. Режим Ad-hoc (иначе называемый «точка-точка») - это простая сеть, в
которой связь между станциями (клиентами) устанавливается напрямую, без
использования специальной точки доступа. В режиме клиент / сервер беспроводная
сеть состоит, как минимум, из одной точки доступа, подключенной к проводной
сети, и некоторого набора беспроводных клиентских станций. Поскольку в
большинстве сетей необходимо обеспечить доступ к файловым серверам, принтерам и
другим устройствам, подключенным к проводной локальной сети, чаще всего
используется режим клиент / сервер. Без подключения дополнительной антенны
устойчивая связь для оборудования IEEE 802.11b достигается в среднем на
следующих расстояниях: открытое пространство - 500 м, комната, разделенная
перегородками из неметаллического материала, - 100 м, офис из нескольких комнат
- 30 м. Следует иметь в виду, что через стены с большим содержанием
металлической арматуры (в железобетонных зданиях таковыми являются несущие
стены) радиоволны диапазона 2,4 ГГц иногда могут вообще не проходить, поэтому в
комнатах, разделенных подобной стеной, придется ставить свои точки доступа. Для
соединения удаленных локальных сетей (или удаленных сегментов локальной сети)
используется оборудование с направленными антеннами, что позволяет увеличить
дальность связи до 20 км (а при использовании специальных усилителей и большой
высоте размещения антенн - до 50 км). Причем в качестве подобного оборудования
могут выступать и устройства Wi-Fi, нужно лишь добавить к ним специальные
антенны (конечно, если это допускается конструкцией). Комплексы для объединения
локальных сетей по топологии делятся на «точку-точку» и «звезду». При топологии
«точка-точка» (режим Ad-hoc в IEEE 802.11) организуется радиомост между двумя
удаленными сегментами сети. При топологии «звезда» одна из станций является
центральной и взаимодействует с другими удаленными станциями. При этом
центральная станция имеет всенаправленную антенну, а другие удаленные станции -
однонаправленные антенны. Применение всенаправленной антенны в центральной
станции ограничивает дальность связи дистанцией примерно 7 км. Поэтому, если
требуется соединить между собой сегменты локальной сети, удаленные друг от
друга на расстояние более 7 км, приходится соединять их по принципу
«точка-точка». При этом организуется беспроводная сеть с кольцевой или иной,
более сложной топологией.
1.1.5 Устройства для
создания беспроводных компьютерных сетей
Большинство адаптеров для
беспроводных компьютерных сетей сейчас выпускается в формате карт PC Card Type
II, предусматривающем установку устройства в ноутбук, хотя существуют и модели
адаптеров для установки в слоты PCI или ISA, но их значительно меньше. Поэтому,
увы, для установки беспроводного сетевого адаптера в настольный персональный
компьютер приходится еще и приобретать дополнительный переходник, вставляемый в
слот PCI. Относительно недавно начат выпуск сетевых адаптеров Wi-Fi,
выполненных в виде плат стандарта CompactFlash. Такие устройства предназначены
для карманных компьютеров, работающих под операционной системой Windows CE
(Pocket PC). Существуют и сетевые адаптеры Wi-Fi, выполненные в виде отдельных
устройств с интерфейсом USB.
Современной тенденцией является
использование в сетевых адаптерах внутренних антенн. В точках доступа для
повышения дальности связи чаще используются внешние антенны. В некоторых
моделях точек доступа качестве приемопередатчика используется тот же сетевой
адаптер, что и в клиентских станциях, причем в точке доступа его так же просто
заменять, как и в клиентской станции. Такое техническое решение ограничивает
дальность связи (а большая дальность для квартиры или маленького офиса может
оказаться излишней), и причина, побудившая инженеров пойти на такой шаг, не
совсем понятна. Возможно, они считали, что так будет проще модернизировать
точку доступа, если в стандарт беспроводных сетей будут внесены какие-либо
изменения на физическом уровне.
Типичным случаем является
объединение в одном устройстве точки доступа и маршрутизатора. Точка доступа
может также включать в себя и некоторые другие устройства, например модем. Для
небольшого офиса очень удобно использовать точку доступа, объединенную с
принт-сервером. К ней можно подключить самый обычный принтер, превратив его тем
самым в сетевой.
Управление точкой доступа в
современных беспроводных сетях, как правило, осуществляется по протоколу TCP/IP
через обычный Интернет-браузер.
Клиентские станции стоят пока
значительно дороже, чем простые сетевые карты Ethernet. Но ведь важна не
стоимость клиентских устройств как таковых, а общая стоимость системы, а также
ее установки и обслуживания. И вот тут мы сталкиваемся с новой ситуацией: разница
между стоимостью комплекта оборудования для проводной сети Ethernet (с учетом
затрат на покупку кабеля) и стоимостью комплекта оборудования IEEE 802.11b
сопоставима по порядку величины со стоимостью прокладки кабеля. И если
тенденция снижения цен на беспроводное сетевое оборудование сохранится (при
том, что стоимость прокладки кабеля значительно зависит от стоимости труда,
которая в нашей стране сейчас растет), то уже в ближайшем будущем может
оказаться что в ряде случаев экономически выгоднее развернуть беспроводную
локальную сеть, чем возиться с прокладкой кабелей.
1.1.6 Безопасность
беспроводных сетей
В сетях IEEE 802.11 предусмотрены
определенные меры для ограничения круга клиентов, подключаемых к точке доступа.
Каждой станции присваивается уникальный идентификационный номер ESSID, который
требуется передать на точку доступа, чтобы соединиться с ней. Кроме того,
каждая точка доступа может хранить у себя список MAC-адресов и соединять только
тех клиентов, которые упомянуты в этом списке.
Шифрование передаваемой информации в
беспроводных компьютерных сетях IEEE 802.11 осуществляется по стандарту WEP
(Wired Equivalent Privacy, т.е. защита информации, эквивалентная проводной
сети), в основе которого лежит алгоритм RC4 с длиной ключа 40 или 64 бит. На смену
WEP идет стандарт WEP2 с длиной ключа 128 бит. Поддержка стандарта WEP является
обязательным условием для получения оборудованием сертификата соответствия
требованиям Wi-Fi, благодаря чему обеспечивается совместимость устройств и при
обмене зашифрованной информацией. В то же время производители оборудования
добавляют в него дополнительно поддержку и иных алгоритмов шифрования, например
LEAP с длиной ключа 128 бит.
Мощность, излучаемая передатчиком
точки доступа или же клиентской станции, работающей по стандарту IEEE 802.11b,
не превышает 0,1 Вт. Для сравнения - мощность, излучаемая мобильным телефоном,
на порядок больше. Поскольку, в отличие от мобильного телефона, элементы сети
расположены далеко от головы, в целом можно считать, что беспроводные компьютерные
сети более безопасны с точки зрения здоровья, чем мобильные телефоны.
Если беспроводная сеть используется
для объединения сегментов локальной сети, удаленных на большие расстояния,
антенны, как правило, размещаются за пределами помещения и на большой высоте.
1.1.7 Преимущества между
WiMAX и Wi-Fi
Часто сравнивают такие современные
технологии передачи данных, как WiMAX и Wi-Fi. Несмотря на то, что обе
технологии имеют созвучные названия и WiMAX технология появилась позже, то
можно предположить, что WiMAX это усовершенствованная модель Wi-Fi, но это не
так. Эти технологии имеют различные области применения. WiFi является
технологией, в основном предназначенной для организации небольших беспроводных
сетей внутри помещений и построения беспроводных мостов. Технология Wi MAX, в
свою очередь, предназначена для организации широкополосной связи вне помещений
и для организации крупномасштабных сетей. WiMAX разрабатывался как городская
вычислительная сеть (MAN). Рассмотрим некоторые другие различия между этими технологиями.
У WiMAX лучше качество связи , чем у WiFi. Когда несколько пользователей
подключены к точке доступа Wi-Fi, они буквально «дерутся» за доступ к каналу
связи. В свою очередь, технология WiMAX обеспечивает каждому пользователю
постоянный доступ. Построенный на технологии WiMAX алгоритм устанавливает
ограничение на число пользователей для одной точки доступа. Когда базовая
станция WiMAX приближается к максимуму своего потенциала, она автоматически
перенаправляет «избыточных» пользователей на другую базовую станцию.
Но Wi Max по-прежнему находится в
зачаточном состоянии, и потребуются значительные вложения в данную
инфраструктуру для получения коммерческой выгоды. Wi-Fi является уже
самодостаточной системой и быстрое развертывание сетей WiFi не проблема сейчас.
Предприятия с огромными площадями,
возможно, захотят перейти на WiMAX, чтобы избежать покупки большого количества
репитеров, требуемых при установке Wi-Fi сети. На данный момент, в России такое
оборудование отсутствует в широкой продаже.Fi технология является более зрелой
нежели WIMAX и сегодня Вы вряд ли найдете новый ноутбук без встроенного Wi-Fi
модуля. Также, возможно только временным недостатком является то, WIMAX
оборудование стоит дороже WIFI оборудования и ассортимент WIMAX оборудования более
скудный. Это вызвано тем, что технология WiMAX более молодая. Производство
устройств, оборудованных WiMAX модулем, только начало развиваться и до уровня
оборотов WiFi устройств ему еще далеко. Стоимость базовых станций WiMAX также
выше из-за дополнительных дорогостоящих компонентов.
Как и во многих других областях, в
беспроводной передачи данных нет универсальной технологии. Под каждые
конкретные задачи больше подходит WiMAX или WIFI. Если стоит задача
предоставить широкополосный доступ к сети для пользователей - то больше,
конечно подходит WiMAX, так как эта технология изначально была разработана
именно с этой целью. Однако если стоит задача предоставить широкополосный
доступ в ограниченном помещении, то технологии WIFI и WiMAX одинаково хорошо
подходят для решения, при условии что низкий уровень помех или помехи вовсе
отсутствуют. А для внедрения беспроводных систем безопасности или
видеонаблюдения больше подходит WiFi, так как это направление уже достаточно
неплохо развито.
Таблица 1 - Охват и масштаб сети
Wi-Fi и WiMAX
Wi-Fi (IEEE 802.11)
|
WiMAX (IEEE 802.16)
|
беспроводные решения внутри зданий
|
беспроводные решения вне зданий
|
Точка - точка (PtP -Point to
point)
|
Точка - много точек (PtMp - Point to
multipoint)
|
сети небольшого масштаба (примерно 100м)
|
огромные беспроводные сети ( 7-10 км)
|
проблема «скрытого» узла (CSMA\CA)
|
Отсутствие проблемы «скрытого» узла (DAMA-TDMA)
|
Простые модуляции (64 бит) в стандартах a,g
|
Построение беспроводных мостов на дальние расстояния с
применением множества ретрансляторов
|
Дальние беспроводные мосты без применения множества
ретрансляторов
|
Таблица 2 - Масштабируемость и
пропускная способность сети Wi-Fi и Wi-MAX
Wi-Fi (IEEE 802.11)
|
WiMAX (IEEE 802.16)
|
Фиксированная ширина полосы пропускания канала (20МГц)
|
Гибкая ширина полосы пропускания (1.5 - 20 МГц)
|
Несколько непересекающихся каналов (3-5)
|
Множество непересекающихся каналов
|
Максимальная скорость передачи данных - 54Мбит\с (зависит от
ширины полосы)
|
Максимальная скорость передачи данных - 70Мбит\с при ширине
полосы 20 МГц
|
Преимущества WiFi и WiMAX
технологий:
Беспроводное подключение к Вашей
Wi-Fi сети любых устройств, включая принтеры, МФУ, коммуникаторы, ноутбуки и
т.д.;
Выход в Интернет с Ваших мобильных
устройств в любой точке покрытия Wi-Fi сети;
При совместном применении этих двух
технологий вы получаете высокоскоростной WiMAX Интернет и локальную WiFi сеть;
Высокая степень защищенности
передачи данных и самой беспроводной сети от постороннего вмешательства.
1.2 Практическая часть
.2.1 Анализ системы
защиты информации
Защиту информации, беспроводной сети
от прямых угроз можно разбить на две категории:
Защита от стихийных бедствий.
Защиты от злоумышленников.
Наиболее опасным из стихийных
бедствий можно считать пожар. Соблюдение элементарных пожарных норм позволяет
решить эту проблему. Наиболее важен и интересен второй пункт.
Для того, чтобы защитить компьютеры
от злоумышленников, а следовательно защитить информацию, необходимо ограничить
непосредственный доступ к вычислительной системе в целом. Для этого следует
организовать охрану вычислительного комплекса, расположенного на территории
техникума. Можно выделить следующие виды охранных мер:
охрана границ территории (некоторой
зоны, окружающей техникум);
охрана самого здания или некоторого
пространства вокруг него;
охрана входов.
1.2.2 Программное
обеспечение компьютеров
Компьютерные работают в операционной
системе Windows XP ProfessionalXP (кодовое название при разработке - Whistler;
внутренняя версия - Windows NT 5.1) - операционная система семейства Windows NT
корпорации Microsoft. Она была выпущена 25 октября 2001 года и является
развитием Windows 2000 Professional. Название XP происходит от англ. experience
(опыт). Название вошло в практику использования, как профессиональная версия.
Системные требования ОС Windows XP
Professional указаны в табл. 3:
Таблица 3 - Системные требования ОС
Windows XP Professional
|
Декларируемые как минимальные
|
Рекомендуемые
|
Процессор
|
233 MHz
|
300 MHz или выше
|
Оперативная память
|
64 Мб RAM (могут быть ограничены некоторые возможности)
|
128 Мб RAM или выше
|
Видеоадаптер и монитор
|
VGA (640 x 480)
|
Super VGA (800 x 600) или большее разрешение
|
Свободное место на HDD
|
1.5 Гб
|
1.5 Гб или выше
|
Оптические накопители
|
CD-ROM (требуется для установки)
|
CD-ROM или DVD-ROM
|
Устройства взаимодействия с пользователем
|
клавиатура
|
клавиатура и мышь
|
Другие устройства
|
Звуковая карта, колонки и/или наушники
|
Звуковая карта, колонки и/или наушники
|
К прикладному программному
обеспечению относятся следующие программы:
Браузер Mozilla Firefox
Офис Open Office
Mozilla Firefox - свободно
распространяемый браузер. Второй по популярности браузер в мире и первый среди
свободного ПО - в начале апреля 2010 года его рыночная доля составила 31,52 %,
в отдельных странах - до 45 %. В браузере присутствуют вкладочный интерфейс,
проверка орфографии, поиск по мере набора, «живые закладки», менеджер закачек,
поисковая система. Новые функции можно добавлять при помощи расширений. Firefox
выпускается для Microsoft Windows и множества других операционных систем. .org
(OOo, OO.o) - свободный пакет офисных приложений, разработанный с целью
предоставить альтернативу Microsoft Office как на уровне форматов, так и на
уровне интерфейса пользователя. Одним из первых стал поддерживать новый открытый
формат OpenDocument (ISO/IEC 26300). Отлично работает на платформе Microsoft
Windows и других платформах. Офисный пакет OpenOffice.org может свободно
устанавливаться и использоваться в школах, офисах, вузах, домашних компьютерах,
государственных, бюджетных и коммерческих организациях и учреждениях России и
стран СНГ согласно GNU General Public License.
К специальному программному
обеспечению относятся:
С бухгалтерия
Антивирусная программа ESET
ProtelOutpost Ultimate
Edition
сеть программа netcracker сигнал
1.2.3 Обзор программ для
проектирования сети
Microsoft Visio 2003 PRO SP2 - Это
профессиональная графическая программа для создания с нуля чертежей в разных
областях инженерной деятельности, будь то электрические и механические схемы,
архитектурные проекты, построение разнообразных красочных диаграмм, планов
местности, планов помещений, и ещё много всевозможных проектов. В программе
имеется множество библиотек с готовыми элементными базами практически из всех
областей инженерных специальностей. Программа является первым помошником
студентам технических специальностей, при выполнении чертежей курсовых и
дипломных работ и многого другого.Professional 2003 предлагает инструментарий
для построения технических и бизнес-диаграмм, позволяющий наглядно представлять
имеющиеся концепции, данные и системы, а также создавать проекты новых систем.
Схемы, построенные в Visio Professional, позволяют получать ценную информацию о
существующих системах и помогают рабочим группам и отдельным пользователям более
эффективно создавать новые решения. Схемы Visio помогают представить информацию
в сжатом виде, выделив наиболее важные текст и числа, сделать основную идею
более запоминающейся и устранить многие технические и культурные барьеры.
Удобство проектирования и анализа.
Visio 2003 служит для создания деловых и технических диаграмм для лучшего
понимания и организации сложных процессов и систем. - система представляет
собой CASE-средства автоматизированного проектирования, моделирования и анализа
компьютерных сетей. Позволяет провести эксперименты, результаты которых могут
быть использованы для обоснования выбора типа сети, сред передачи, сетевых
компонент оборудования и программно-математического обеспечения. Программные
средства NetCracker позволяют выполнить сбор соответствующих данных о
существующей сети без останова ее работы, создать проект этой сети и выполнить
необходимые эксперименты для определения предельных характеристик, возможности
расширения, изменения топологии и модификации сетевого оборудования с целью
дальнейшего ее совершенствования и развития. С помощью NetCracker можно
проектировать компьютерные сети различного масштаба и назначения: от локальных
сетей, насчитывающих несколько десятков компьютеров, до межгосударственных
глобальных сетей, построенных с использованием спутниковой связи. В составе
программного обеспечения NetCracker имеется мощная база данных сетевых
устройств ведущих производителей: рабочих станций, серверов, сред передачи,
сетевых адаптеров, повторителей, мостов, коммутаторов, маршрутизаторов,
используемых для различных типов сетей и сетевых технологий.позволяет
разрабатывать многоуровневые проекты с заданной проектировщиком степенью
детализации; при этом имеется достаточно удобный интерфейс и средства быстрого
просмотра всех уровней проекта. Для реализаций функций имитационного
моделирования в составе NetCracker предусмотрены средства задания характеристик
трафиков различных протоколов; средства визуального контроля заданных
параметров; средства накопления статистической информации и формирования
отчетной документации о проведенных экспериментах.
1.2.4 Проектирование
сети в программе NetCracker
В данной работе была построена
модель сети, топология которой изображена на рис. 8. Эта сеть включает в себя 4
сегмента ROOM и 4 ноутбука с встроенным wi-fi адаптером соединенным с сервером.
Рис. 6 - Обмен передачи данных между
ноутбуками и ROOM
Сервер изображен на рис. 7, состоит
он из одного персонального компьютера который управляет Ethernet Server, также
ПК соединен с Wi-Fi модемом и роутером для обмена с данными между ноутбуками и
другими устройствами.
Рис. 7 - Комната сервера
Каждый сегмент (ROOM 31, 32, 35, 36)
содержит несколько рабочих компьютеров и ноутбуков соединенных с W-Fi модемом.
Для передачи данных между сегментами используется Router соединенным с PC, в
котором установлены 2 адаптера: Ethernet adapter и Wireless Ethernet adapter
для соединения Router с Wi-Fi модем через ПК как показано на рис. 8.
Рис. 8 - Обмен данными между ПК в
ROOM 36
По условию задания при построении
были использованы только стандартные средства. Тип соединения с ПК - Wireless
modem, тип протокола при выборе трафика - Small Office.
1.2.5 Расчет зоны
действия сигнала
Эта методика позволяет определить
теоретическую дальность работы беспроводного канала связи, построенного на
оборудовании D-LINK. Следует сразу отметить, что расстояние между антеннами,
получаемое по формуле - максимально достижимое теоретически, а так как на
беспроводную связи влияет множество факторов, получить такую дальность работы,
особенно в черте города, увы, практически невозможно.
Для определения дальности связи
необходимо рассчитать суммарное усиление тракта и по графику определить
соответствующую этому значению дальность. Усиление тракта в дБ определяется по
формуле:
( 1)
- мощность передатчика;
- коэффициент усиления
передающей антенны;
- коэффициент усиления
приемной антенны;
- реальная
чувствительность приемника;
По графику, приведённому
на рис. 9, находим необходимую дальность работы беспроводного канала связи.
Рис. 9 - График для
определения дальности работы беспроводного канала связи
По графику (кривая для 2.4 GHz)
определяем соответствующую этому значению дальность. Получаем дальность равную
~300 метрам.
Без вывода приведём формулу для
расчёта дальности. Она берётся из инженерной формулы расчёта потерь в свободном
пространстве:
(2)
Где:(free space loss) -
потери в свободном пространстве (дБ);- центральная частота канала на котором
работает система связи (МГц);- расстояние между двумя точками (км).определяется
суммарным усилением системы. Оно считается следующим образом:
Суммарное усиление =
Мощность передатчика (дБмВт) + | Чувствительность приёмника (-дБмВт)(по модулю)
| + Коэф. Уисления антенны передатчика + Коэф усиления антенны приёмника -
затухание в антенно-фидерном тракте передатчика - затухание в антенно-фидерном
тракте приёмника - SOM
Для каждой скорости
приёмник имеет определённую чувствительность. Для небольших скоростей
(например, 1-2 мегабита) чувствительность наивысшая: от -90 дБмВт до -94 дБмВт.
Для высоких скоростей, чувствительность намного меньше.
В зависимости от марки
радио-модулей максимальная чувствительность может немного варьироваться. Ясно,
что для разных скоростей максимальная дальность будет разной.(System Operating
Margin) - запас в энергетике радиосвязи (дБ). Учитывает возможные факторы
отрицательно влияющие на дальность связи, такие как:
температурный дрейф
чувствительности приемника и выходной мощности передатчика;
всевозможные погодные
аномалии: туман, снег, дождь;
рассогласование антенны,
приёмника, передатчика с антенно-фидерным трактом.
Параметр SOM берётся
равным 15 дБ. Считается, что 15-ти децибельный запас по усилению достаточен для
инженерного расчета.
В итоге получим формулу
дальность связи:
. (3)=0.25km = 250м
Исходя из выше
сказанного, можно сделать следующие выводы, что беспроводные сети передачи
данных позволяют объединить в единую информационную систему разрозненные
локальные сети и компьютеры для обеспечения доступа всех пользователей этих
сетей к единым информационным ресурсам без прокладки дополнительных проводных
линий связи. БСПД обычно создаются в тех случаях, когда прокладка кабельной
системы затруднена или экономически нецелесообразна. Fi - стандарт на
оборудование Wireless LAN. Установка Wireless LAN рекомендовалась там, где
развёртывание кабельной системы было невозможно или экономически
нецелесообразно. подходит для решения следующих задач:
Соединения точек доступа
Wi-Fi друг с другом и другими сегментами Интернета.
Обеспечения
беспроводного широкополосного доступа как альтернативы выделенным линиям и DSL.
Предоставления
высокоскоростных сервисов передачи данных и телекоммуникационных услуг.
Создания точек доступа,
не привязанных к географическому положению.
С помощью NetCracker
можно проектировать компьютерные сети различного масштаба и назначения: от
локальных сетей, насчитывающих несколько десятков компьютеров, до
межгосударственных глобальных сетей, построенных с использованием спутниковой
связи.
ГЛАВА 2. ОХРАНА ТРУДА
ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РЕМОНТЕ И НАЛАДКЕ ПК
.1 Производственная
санитария и гигиена труда
Гигиена - это наука о
здоровье. Гигиена труда изучает влияние трудового процесса и производственных
факторов на организм человека и на основе полученных результатов разрабатывает
необходимые требования к условиям труда.
Санитария (от латинского
sanitas - здоровье) - это комплекс мероприятий, направленных на претворение в
жизнь требований гигиены и предотвращающих действие на работающих вредных
производственных факторов. Выполнение санитарно-гигиенических мероприятий -
одно из условий, обеспечивающих сохранение безопасности, здоровья и
работоспособности человека в процессе труда.
Гигиена и санитария
отвечают за безопасность рабочего места для работника и защиту от действия
вредных факторов окружающей среды.
Под воздействием
применяемого оборудования и технологических процессов в рабочей зоне создается
определенная внешняя среда. Ее характеризуют микроклимат, содержание вредных
веществ, уровень шума, вибрации, излучений, освещенность рабочего места. Все
санитарно-гигиенические факторы количественно оцениваются и нормируются в
соответствии со стандартами.
Одним из важнейших
требований, предъявляемым государством к современным организациям является
анализ условий труда. Организация обязана своевременно проводить аттестацию
рабочих мест для выявления опасных и вредных условий труда и оценки их. Анализ
условий труда поможет определить, какие мероприятия необходимо провести для
доведения условий труда до нормативных, соответствующих закону о безопасности.
Анализ условий труда на
предприятии проводится с целью составления и разработки определенных
оздоровительных мероприятий, что позволяет сократить несчастные случаи на
производстве. При проведении анализа условий труда проводится оценка
показателей напряженности и тяжести трудового процесса. С целью получения
наиболее полного анализа условий труда проводятся инструментальные измерения
уровня производственных факторов с оформлением протоколов. Формы протоколов
устанавливаются нормативными документами, определяющими порядок проведения
измерений, уровней показателей того или иного фактора. Таким образом, своевременное
проведение анализа условий труда поможет организации соблюдать требования
административных органов власти, а также заботиться о состоянии здоровья
сотрудников на рабочем месте.
Одним из факторов
внешней среды, определяющих благоприятные условия труда, является рациональное
освещение рабочей зоны. Недостаточное освещение является одной из причин
снижения производительности труда и появления профессиональных заболеваний
зрительного аппарата.
Типы освещения:
естественное - освещение
помещений светом неба, проникающим через световые проемы в наружных ограждающих
конструкциях;
искусственное -
освещение помещений искусственным светом с помощью электроламп;
совмещенное - освещение,
при котором недостаточное естественное освещение дополняется искусственным.
Виды естественного
освещения помещений:
одностороннее - световые
проемы расположены в одной из наружных стен;
двустороннее - световые
проемы расположены в двух противоположных стенах;
верхнее - световые
проемы расположены в верхних перекрытиях;
комбинированное -
сочетание верхнего и бокового естественного освещения.
Виды искусственного
освещения:
рабочее - освещение
помещений, зданий, а также участков отрытых пространств, предназначенных для
работы, прохода людей и движения транспорта;
дежурное - освещение в нерабочее
время;
аварийное - освещение
для эвакуации людей из помещений при аварийном отключении рабочего освещения;
эвакуационное -
освещение для эвакуации людей из помещений при аварийном отключении рабочего
освещения, в проходах, на лестницах, в местах производства работ вне зданий или
в помещениях.
Системы искусственного
освещения:
общая - освещение, при
котором светильники размещаются в верхней зоне помещения равномерно или
применительно к расположению оборудования;
местная система -
освещение, дополнительное к общему освещению, создаваемое светильниками,
концентрирующими световой поток непосредственно на рабочих местах;
комбинированная -
освещение, при котором к общему освещению добавляется местное.
В производственных и
административно-общественных помещениях, в случаях преимущественной работы с
документами, допускается применение системы комбинированного освещения (к
общему освещению дополнительно устанавливаются светильники местного освещения,
предназначенные для освещения зоны расположения документов).
Освещенность на
поверхности стола в зоне размещения рабочего документа должна быть 300-500 ЛК.
Требования к производственному шуму
и вибрации.
С физической точки зрения звуки
представляют собой колебательные движения частиц упругой среды (твердой, жидкой,
газообразной), вызываемые периодическими колебаниями какого-либо твердого тела.
Гон звука оценивают числом колебаний в секунду, т.е. частотой, измеряемой в
герцах: 1 Гц равен одному колебанию в секунду.
Колебания с частотой 16-20000 Гц
воспринимаются органами слуха как звуки. Колебания с частотой до 16 Гц не
воспринимаются слуховым аппаратом человека; их называют инфразвуком. С частотой
инфразвука, например, происходят колебания земной коры при землетрясениях.
Колебания с частотой более 20000 Гц называют ультразвуком. Инфразвуки и
ультразвуки не вызывают слуховых ощущений, но оказывают вредное биологическое
воздействие на организм человека.
Различают три вида звуковых
колебаний: музыкальные звуки - периодические колебания определенной частоты;
звуковые удары, возникающие при выстреле, взрыве, электрическом разряде, когда
образуется ударная волна с большой мощностью и скоростью распространения, и
шум. Производственным шумом называют беспорядочное сочетание звуков, различных
по уровню и частоте.
Основными параметрами звуковых
колебаний являются интенсивность звука, частота и звуковое давление.
Распространение звуковых волн сопровождается переносом энергии. Интенсивность
(сила) звука - это энергия, переносимая за 1 с звуковой волной через
поверхность площадью 1 м кв., перпендикулярно направлению распространения
звуковой волны.
Установлено, что орган слуха
человека может воспринимать изменение громкости не менее чем на 1 дБ.
По характеру спектра шумы
подразделяются на широкополосные (шириной более одной октавы) и тональные
(создаваемые отдельными звуками, имеющими фиксированные частоты).
По временным характеристикам
различают шумы постоянные и непостоянные (уровень звука которых за 8-часовой
рабочий день изменяется во времени более чем на 5 дБ).
Характеристикой постоянного шума на
рабочих местах являются уровни звукового давления в октавных полосах. Слуховой
аппарат человека более чувствителен к звукам высоких частот, поэтому
нормированные значения уровней звукового давления уменьшаются с увеличением
частоты.
Для ориентировочной оценки шумовой
обстановки на рабочем месте и нормирования шума допускается в качестве
характеристики постоянного шума использовать параметр, независимый от частоты,
- так называемый уровень звука: он определяется по шкале А шумомера, которая
соответствует частотной характеристике слуха человека.
Характеристикой непостоянного шума
на рабочих местах является эквивалентный (по энергии) уровень звука, также
определяемый по шкале А шумомера. Измеряются уровни звука и эквивалентные
уровни звука децибелах А (дБ-А).
Влияние шума на человека
Шум - один из самых распространенных
вредных факторов, вредное физиологическое воздействие шума на организм человека
заключается не только в повреждении слухового аппарата, но и в отрицательном
влиянии на нервную систему человека.
Привычным для человека является шум
с уровнем звукового давления 30-35 дБ. Шум в 40-70 дБ вызывает ухудшение
самочувствия, усталость, ослабление внимания, снижение остроты зрения; при
длительном Воздействии - приводит к неврозам, гипертонической или язвенной
болезни. Уровни звукового давления выше 75 дБ характерны для производственных и
транспортных условий. Длительное воздействие такого шума вызывает нарушения в
сердечно-сосудистой и нервной системах, происходит ослабление слуха, остроты
зрения, все это может привести к травматизму.
Производительность труда снижается
тем больше, чем сложнее трудовой процесс и чем больше в нем элементов
умственного труда. Например, при уровне шума 80-90 дБ для выполнения той же
работы рабочий вынужден затрачивать на 20 % больше физических и
нервно-психических усилий, чем при шуме в 70 дБ. Воздействие шума на организм
человека также зависит от индивидуальной чувствительности организма.
Постоянный шум с уровнем звукового
давления более 100 дБ, а также импульсный шум (длительностью менее 1 секунды) с
уровнем 150 дБ могут вызвать акустическую травму в виде значительного ухудшения
слуха, а при более высоких уровнях - контузию и смерть.
Источниками шума являются различные
механизмы: вращающиеся машины, технологические установки, в которых
перемещаются жидкости и газы (например, турбины), электрооборудование (с
переменным электромагнитным полем), ручной пневматический и электрифицированный
инструмент, транспортные средства и др., при работе которых механическая
энергия преобразуется в звуковую.
Вибрация - это механические
колебания твердых тел (конструкций, машин, сооружений), воспринимаемые
человеком как сотрясения.
Основные параметры вибрации - это
амплитуда, скорость и частота колебаний. Учитывая, что абсолютные значения
скорости изменяются в широких пределах, на практике пользуются понятием уровня
колебательной скорости, которую выражают в децибелах.
Частотный диапазон вибрации 1-2000
Гц.
Для исследования вибрации весь
диапазон частот вибрации (так же, как для шума) разбивается на октавы.
По характеру воздействия на
человека, т. е. способу передачи колебаний, вибрация подразделяется на общую и
местную (локальную).
Общая вибрация передается через
опорные поверхности сидящего или стоящего человека. Общая вибрация по источнику
ее возникновения подразделяется на транспортную, которая возникает в результате
движения машин, и технологическую, возникающую при работе стационарных машин.
Общей вибрации подвергаются, например, операторы подъемно-транспортных машин.
Вибрацию вызывает сотрясение пола и других конструкций здания вследствие работы
технологического оборудования.
Местная (локальная) вибрация
передается через руки человека. Она действует на ограниченный участок тела.
Местной вибрации подвергаются работающие пневматическим и электрифицированным
ручным инструментом.
Вибрация может вызывать неприятные
ощущения и оказывать вредное влияние на организм человека в зависимости от
амплитуды и частоты колебаний.
Длительное воздействие вибрации на
человека вызывает утомление и расстройство нервной системы, приводит к
нарушению питания тканей, повышению артериального давления; возможны спазмы
сосудов сердца. При воздействии на организм общей вибрации очень скоро
наступает сонливость и апатия. При толчках и тряске ухудшается точность и
координация движений.
Для предотвращения вредного влияния
вибрации на организм человека предусматривается комплекс технических и
организационных мероприятий. Технические пути и средства борьбы с вибрацией
разнообразны. Ослабление вибрации в источнике ее возникновения достигается
совершенствованием конструкции оборудования, кинематических схем, заменой
динамических процессов статическими, заменой ударного действия машин и
механизмов вращательным, тщательной балансировкой вращающихся деталей и др.
Виброизоляция осуществляется
устройством упругой связи,между механизмом и основанием, на котором тот
установлен. В качестве изоляции можно использовать материалы с большим
внутренним трением. При соприкосновении с вибрирующими предметами такие
материалы - резина, войлок, асбест, пробка - противодействуют колебаниям и
ослабляют вибрацию. Виброизоляция - это единственный способ уменьшить локальную
вибрацию, передающуюся на руки человека от ручного механизированного
инструмента.
В качестве средств индивидуальной
защиты как метода снижения вибрации применяют обувь на виброгасящей подошве
(войлочной, резиновой или микропористой) - от вибрации, передаваемой человеку
через ноги, и специальные виброгасящие перчатки или рукавицы (с виброзащитными
прокладками) - от вибрации, передаваемой на руки.
2.2 Требования к
организации и оборудования рабочего места техника
Рабочее место - это часть
производственной площади цеха или участка, закрепленной за данным работником,
со всем необходимым оборудованием, инструментами, приспособлениями, материалами
и принадлежностями, которые он применяет для выполнения производственного
задания. Под организацией рабочего места техника понимается правильная
расстановка оборудования, наивыгоднейшее расположение инструмента на рабочем
месте, равномерное снабжение его объектами разборки и оснащение специальными приспособлениями.
Основным элементом организации
рабочего места является его планировка, т.е. расположение его относительно
других рабочих мест, относительно оборудования, приспособлений, инструментов,
местоположения работника. При организации рабочего места необходимо
использовать основные достижения научной организации труда (НОТ). Расстояния от
оборудования должны быть такими, чтобы работник мог использовать
преимущественно движение рук, т.е. при этом не наклоняться сильно, не
приседать, не тянуться высоко. При планировке рабочего места учитывают зоны
досягаемости рук в горизонтальной и вертикальной плоскостях. Эти зоны
определяют, на каком расстоянии от корпуса работника должны быть размещены
предметы, которыми он пользуется в процессе работы. Оптимальная зона (наиболее
удобная) определяется полудугой радиусом примерно 400 мм для каждой руки.
Максимальная зона досягаемости составляет 500 мм без наклона корпуса и 650 мм с
наклоном корпуса не более 30 ° для рабочего среднего роста. Расположение
предметов дальше указанных пределов повлечет дополнительные, а следовательно,
лишние движения, т. е. вызовет ненужную затрату рабочего времени, ускорит
утомляемость работающего и снизит производительность труда. Оптимальной зоной
досягаемости рук в вертикальной плоскости является зона от уровня плеча до
пояса.
При организации рабочих мест
руководствуются следующими требованиями:
рабочее место должно предусматривать
максимальную экономию движений рабочего;
рабочее место должно быть оснащено
по средствам работ, необходимой документацией, местом для инструмента;
на рабочем месте должно находиться
только то, что требуется для выполнения данного задания;
приспособления и инструменты должны
быть расположены на расстоянии вытянутой руки, причем их следует разложить в
строгой последовательности их применения, а не разбрасывать и не накладывать
друг на друга;
все, что берется левой рукой, должно
быть расположено слева, а все, что берется правой, - справа. Все, что берется
обеими руками, должно находиться впереди;
режущие инструменты следует
укладывать на деревянные подставки так, чтобы они были предохранены от
повреждений;
документацию нужно помещать для
удобства пользования на видном месте;
во время работы рабочий обязан в
течение всего рабочего дня полностью использовать все рабочее время, не
отвлекаясь от работы, и не отлучаться с рабочего места;
использовать приспособления и
инструмент только по его назначению и предохранять его от повреждений и
загрязнения; строго соблюдать правила техники безопасности;
по окончании работы техник обязан
привести в порядок свое рабочее место, а также прилегающую к нему площадь,
инструменты и приспособления, применявшиеся при работе;
переносной электроинструмент можно
применять при условии его исправности при напряжении не более 36 В.
При перерыве в подаче электроэнергии
немедленно отключить инструмент и приспособления;
освещенность рабочих мест
искусственным светом должна соответствовать для работ средней точности при
малом контрасте различения объекта с фоном (фон светлый);
все стационарные светильники должны
быть прочно укреплены, чтобы они не давали качающихся теней.
Требования электробезопасности
При пользовании средствами
вычислительной техники и периферийным оборудованием каждый работник должен
внимательно и осторожно обращаться с электропроводкой, приборами и аппаратами и
всегда помнить, что пренебрежение правилами безопасности угрожает и здоровью, и
жизни человека
Во избежание поражения электрическим
током необходимо твердо знать и выполнять следующие правила безопасного
пользования электроэнергией:
. Необходимо постоянно следить на
своем рабочем месте за исправным состоянием электропроводки, выключателей,
штепсельных розеток, при помощи которых оборудование включается в сеть, и
заземления. При обнаружении неисправности немедленно обесточить
электрооборудование, оповестить администрацию. Продолжение работы возможно
только после устранения неисправности.
. Во избежание повреждения изоляции
проводов и возникновения коротких замыканий не разрешается:
а) вешать что-либо на провода;
б) закрашивать и белить шнуры и
провода;
в) закладывать провода и шнуры за
газовые и водопроводные трубы, за батареи отопительной системы;
г) выдергивать штепсельную вилку из
розетки за шнур, усилие должно быть приложено к корпусу вилки.
. Для исключения поражения электрическим
током запрещается:
а) часто включать и выключать
компьютер без необходимости;
б) прикасаться к экрану и к тыльной
стороне блоков компьютера;
в) работать на средствах
вычислительной техники и периферийном оборудовании мокрыми руками;
г) работать на средствах
вычислительной техники и периферийном оборудовании, имеющих нарушения
целостности корпуса, нарушения изоляции проводов, неисправную индикацию
включения питания, с признаками электрического напряжения на корпусе
д) класть на средства вычислительной
техники и периферийном оборудовании посторонние предметы.
. Запрещается под напряжением
очищать от пыли и загрязнения электроооборудование.
. Запрещается проверять
работоспособность электрооборудования в неприспособленных для эксплуатации
помещениях с токопроводящими полами, сырых, не позволяющих заземлить доступные
металлические части.
. Ремонт электроаппаратуры
производится только специалистами-техниками с соблюдением необходимых
технических требований.
. Недопустимо под напряжением
проводить ремонт средств вычислительной техники и перифейного оборудования.
. Во избежание поражения
электрическим током, при пользовании электроприборами нельзя касаться
одновременно каких-либо трубопроводов, батарей отопления, металлических
конструкций , соединенных с землей.
. При пользовании элетроэнергией в
сырых помещениях соблюдать особую осторожность.
. При обнаружении оборвавшегося
провода необходимо немедленно сообщить об этом администрации, принять меры по
исключению контакта с ним людей. Прикосновение к проводу опасно для жизни.
. Спасение пострадавшего при
поражении электрическим током главным образом зависит от быстроты освобождения
его от действия током.
Во всех случаях поражения человека
электрическим током немедленно вызывают врача. До прибытия врача нужно, не
теряя времени, приступить к оказанию первой помощи пострадавшему.
Защита от электромагнитных полей
Источниками электромагнитных полей
(ЭМП) являются: атмосферное электричество, радиоизлучения, электрические и
магнитные поля Земли, искусственные источники (установки ТВЧ, радиовещание и
телевидение, радиолокация, радионавигация и др.). Источниками излучения
электромагнитной энергии являются мощные телевизионные и радиовещательные
станции, промышленные установки высокочастотного нагрева, а также многие измерительные,
лабораторные приборы. Источниками излучения могут быть любые элементы,
включенные в высокочастотную цепь.
Действие электромагнитных полей на
организм человека проявляется в функциональном расстройстве центральной нервной
системы; субъективные ощущения при этом-повышенная утомляемость, головные боли
и т. п. Первичным проявлением действия электромагнитной энергии является
нагрев, который может привести к изменениям и даже к повреждениям тканей и
органов.
В результате длительного пребывания
в зоне действия электромагнитных полей наступают преждевременная утомляемость,
сонливость или нарушение сна, появляются частые головные боли, наступает
расстройство нервной системы и др. При систематическом облучении наблюдаются
стойкие нервно-психические заболевания, изменение кровяного давления,
замедление пульса, трофические явления (выпадение волос, ломкость ногтей и т.
п.). Аналогичное воздействие на организм человека оказывает электромагнитное
поле промышленной частоты в электроустановках сверхвысокого напряжения.
Интенсивные электромагнитные поля вызывают у работающих нарушение
функционального состояния центральной нервной системы, сердечно-сосудистой
системы и периферической крови. При этом наблюдаются повышенная утомляемость,
вялость, снижение точности рабочих движений, изменение кровяного давления и
пульса, возникновение болей в сердце (обычно сопровождается аритмией) ,
головные боли.
Основные меры защиты от воздействия
электромагнитных излучений:
рациональное размещение СВЧ и УВЧ
установок (действующие установки мощностью более 10 Вт следует размещать в
помещениях с капитальными стенами и перекрытиями, покрытыми радиопоглощающими
материалами: кирпичом, шлакобетоном, а также материалами, обладающими
отражающей способностью-масляными красками и др.);
дистанционный контроль и управление
передатчиками в экранированном помещении (для визуального наблюдения за
передатчиками оборудуются смотровые окна, защищенные металлической сеткой);
экранирование источников излучения и
рабочих мест (применение отражающих заземленных экранов в виде листа или сетки
из металла, обладающего высокой электропроводностью: алюминия, меди, латуни,
стали);
организационные меры (проведение
дозиметрического контроля интенсивности электромагнитных излучений - не реже
одного раза в 6 месяцев;
медосмотр - не реже одного раза в
год; дополнительный отпуск, сокращенный рабочий день, допуск лиц не моложе 18
лет и не имеющих заболеваний центральной нервной системы, сердца, глаз);
применение средств индивидуальной
защиты (спецодежда, защитные очки и др.).
Экранирование - наиболее эффективный
способ защиты. Электромагнитное поле ослабляется экраном вследствие создания в
толще его поля противоположного направления. Степень ослабления
электромагнитного поля зависит от глубины проникновения высокочастотного тока в
толщу экрана. Чем больше магнитная проницаемость экрана и выше частота
экранируемого поля, тем меньше глубина проникновения и необходимая толщина
экрана. Экранируют либо источник излучений, либо рабочее место. Экраны бывают
отражающие и поглощающие. Для защиты работающих от электромагнитных излучений
применяют заземленные экраны, кожухи, защитные козырьки, устанавливаемые на
пути излучения. Средства защиты (экраны, кожухи) из радиопоглощающих материалов
выполняют в виде тонких резиновых ковриков, гибких или жестких листов поролона,
ферромагнитных пластин.
Статическое электричество (согласно
ГОСТ 12.1.018) - это совокупность явлений, связанных с возникновением,
сохранением и релаксацией свободного электрического заряда на поверхности (или
в объеме) диэлектриков или на изолированных проводниках.
Статическое электричество возникает
в результате сложных процессов, связанных с перераспределением электронов и
ионов при соприкосновении двух поверхностей неоднородных жидких или твердых
веществ, имеющих различные атомные и молекулярные силы поверхностного
притяжения.
Мерой электризации является заряд,
которым обладает данное вещество. Интенсивность образования зарядов возрастает
с увеличением скорости перемещения материалов, их удельного сопротивления,
площади контакта и усилия взаимодействия. Степень электризации заряженного тела
характеризует его потенциал относительно земли.
Статическое электричество может
накапливаться и на теле человека при ношении одежды из шерсти или
искусственного волокна, движении по токонепроводящему покрытию пола или в
диэлектрической обуви, соприкосновении с диэлектриками, достигая в отдельных
случаях потенциала 7 кВ и более. Количество накопившегося на людях
электричества может быть вполне достаточным для искрового разряда при контакте
с заземленным предметом. Физиологическое действие статического электричества
зависит от освободившейся при разряде энергии и может ощущаться в виде слабых,
умеренных или сильных уколов, а в некоторых ситуациях - в виде легких, средних
и даже острых судорог. Так как сила тока разряда статического электричества ничтожно
мала, то в большинстве случаев такое воздействие неопасно. Однако возникающие
при этом явлении рефлекторные движения человека могут привести к тяжелым
травмам вследствие падения с высоты, захвата спецодежды или отдельных частей
тела неогражденными подвижными частями машин и механизмов и т. п.
Статическое электричество может
также нарушать нормальное течение технологических процессов, создавать помехи в
работе электронных приборов автоматики и телемеханики, средств радиосвязи.
Меры защиты от статического
электричества направлены на предупреждение возникновения и накопления зарядов
статического электричества, создание условий рассеивания зарядов и устранение
опасности их вредного воздействия.
Предотвращение накопления зарядов
статического электричества достигается заземлением оборудования и коммуникаций,
на которых они могут появиться, причем каждую систему взаимосвязанных машин,
оборудования и конструкций, выполненных из металла заземляют не менее чем в
двух местах.
Если предотвратить накопление зарядов
статического электричества заземлением не удается, то следует принять меры по
уменьшению объемных и поверхностных диэлектрических сопротивлений
обрабатываемых материалов. Это достигается повышением относительной влажности
воздуха до 65...70 %, химической обработкой поверхности, применением
антистатических веществ, нанесением электропроводных пленок, уменьшением
скорости перемещения заряжающихся материалов, увеличением чистоты обработки
трущихся поверхностей и т. д.
При невозможности использования средств
защиты от статического электричества рекомендуется нейтрализовать заряды
ионизацией воздуха в местах их возникновения или накопления. Для этого
используют специальные приборы - ионизаторы, создающие вокруг
наэлектризованного объекта положительные и отрицательные ионы. Ионы, имеющие
заряд, противоположный заряду диэлектрика, притягиваются к объекту и
нейтрализуют его. Для отвода статического электричества с тела человека
предусматривают токопроводящие полы или заземленные зоны, рабочие площадки,
поручни лестниц, рукоятки приборов и т.д.; обеспечивают работающих
токопроводящей обувью с сопротивлением подошвы не более 108 Ом, а также
антистатической спецодеждой.
2.3 Требования
безопасности при ремонте компьютерной техники
Перед вскрытием корпуса, необходимо
отключить компьютер от электропитания. Лучше всего, вообще выдернуть шнур из
розетки. Откровенно говоря, меняя какие либо детали в компьютере,
предварительно выключи его. Ещё одним важным составляющим, при соблюдении
техники безопасности во время работы с ПК, является отсутствие жидкостей. Также
стоит заметить, что вскрывать системный блок нужно на ровной поверхности. Одно
неверное движение, и считайте, что компьютера у вас больше нет, а всё из-за
того, что находился он в неровном положении. Конечно, можно ещё много
перечислять того, что относиться к технике безопасности, при работе с системным
блоком но соблюдая именно вышесказанные правила, риск того, что что-то пойдёт
не так, намного меньше.
Любая хорошая мастерская имеет, чуть
ли не стерильные условия тех мест, где должен производиться ремонт. Техника
безопасности в мастерских - это тоже очень важное условие, и чтобы не допустить
неприятностей, мастера должны не только соблюдать, но и повышать технику
безопасности. Для этого необходимо лишь аккуратность мастера и специальные
инструменты(отвёртка, стерильные тряпочки, антистатические браслеты и
антистатические перчатки ).
Требования пожарной безопасности:
Пожарная безопасность - это
состояние объекта, при котором исключается возможность пожара, а в случае его
возникновения используются необходимые меры по устранению негативного влияния
опасных факторов пожара на людей, сооружения и материальных ценностей
Пожарная безопасность может быть
обеспечена мерами пожарной профилактики и активной пожарной защиты. Пожарная
профилактика включает комплекс мероприятий, направленных на предупреждение
пожара или уменьшение его последствий. Активная пожарная защита - меры,
обеспечивающие успешную борьбу с пожарами или взрывоопасной ситуацией.
Пожар - это горение вне специального
очага, которое не контролируется и может привести к массовому поражению и
гибели людей, а также к нанесению экологического, материального и другого
вреда.
Горение - это химическая реакция
окисления, сопровождающаяся выделением теплоты и света. Для возникновения
горения требуется наличие трех факторов: горючего вещества, окислителя и
источника загорания.
Наибольшая скорость горения
наблюдается в чистом кислороде. При уменьшении содержания кислорода в воздухе
горение прекращается.
Горючими называются вещества,
способные самостоятельно гореть после изъятия источника загорания.
По степени горючести вещества
делятся на: горючие (сгораемые), трудногорючие (трудносгораемые) и негорючие
(несгораемые).
В производственных условиях может
иметь место образование смесей горючих газов или паров в любых количественных
соотношениях. Однако взрывоопасными эти смеси могут быть только тогда, когда
концентрация горючего газа или пара находится между границами воспламеняемых
концентраций.
Наибольшую опасность по взрыву
представляет взвешенная в воздухе пыль. Однако и осевшая на конструкциях пыль
представляет опасность не только с точки зрения возникновения пожара, но и
вторичного взрыва, вызываемого в результате взвихривания пыли при первичном
взрыве.
Пожар невозможен ни при каких
обстоятельствах, если исключается контакт источника зажигания с горючим
материалом (исходя из этого принципа разрабатываются разделы правил пожарной
безопасности, направленные на предотвращение и тушение пожаров).
Мероприятия по пожарной профилактике
разделяются на организационные, технические, режимные и эксплуатационные.
Организационные мероприятия:
предусматривают правильную эксплуатацию машин и внутризаводского транспорта,
правильное содержание зданий, территории, противопожарный инструктаж и тому
подобное.
Технические мероприятия: соблюдение
противопожарных правил и норм при проектировании зданий, при устройстве
электропроводов и оборудования, отопления, вентиляции, освещения, правильное
размещение оборудования.
Режимные мероприятия - запрещение
курения в неустановленных местах, запрещение сварочных и других огневых работ в
пожароопасных помещениях и тому подобное.
Эксплуатационные мероприятия -
своевременная профилактика, осмотры, ремонты и испытание технологического
оборудования.
Наиболее частыми причинами тушения
пожаров при эксплуатации электроустановок являются: короткие замыкания в
электропроводниках и электрическом оборудование, воспламение горючих
материалов, находящихся в непосредственной близости от электроприемников,
включенных на продолжительное время и оставленных без присмотра, токовые
перегрузки электропроводов и электрооборужования, большие переходные
сопротивления в местах контактных соединений, появление напряжения на
строительных конструкциях и технологическом оборудование, попадание раскаленных
частиц нити накаливания на легкогорючие материалы и др.
Методы тушения пожаров:
Для прекращения горения необходимо:
не допустить проникновения в зону горения окислителя (кислорода воздуха), а
также горючего вещества; охладить эту зону ниже температуры воспламенения
(самовоспламенения); разбавить горючие вещества негорючими; интенсивно
тормозить скорость химических реакций в пламени (ингибированием); механически
срывать (отрывать) пламя.
Средства тушения возгораний:
К огнегасительным веществам
относятся: вода, химическая и воздушно-механическая пены, водные растворы
солей, инертные и негорючие газы, водяной пар, галоидоуглеводородные
огнегасительные составы и сухие огнетушащие порошки.
Вода - наиболее распространенное и
доступное средство тушения. Попадая в зону горения, она нагревается и
испаряется, поглощая большое количество теплоты, что способствует охлаждению
горючих веществ. При ее испарении образуется пар (из 1 л воды - более 1700 л
пара), который ограничивает доступ воздуха к очагу горения. Воду применяют для
тушения твердых горючих веществ и материалов, тяжелых нефтепродуктов, а также
для создания водяных завес и охлаждения объектов, находящихся вблизи очага
пожара. Тонкораспыленной водой можно тушить даже легковоспламеняющиеся
жидкости. Для тушения плохо смачивающихся веществ (хлопок, торф) в нее вводят
вещества, снижающие поверхностное натяжение.
Пена бывает двух видов: химическая и
воздушно-механическая.
Химическая пена образуется при
взаимодействии щелочного и кислотного растворов в присутствии
пенообразователей.
Воздушно-механическая пена
представляет собой смесь воздуха (90 %), воды (9,7 %) и пенообразователя (0,3
%). Растекаясь по поверхности горящей жидкости, она блокирует очаг, прекращая
доступ кислорода воздуха. Пеной можно тушить и твердые горючие материалы.
Инертные и негорючие газы (диоксид
углерода, азот, водяной пар) понижают концентрацию кислорода в очаге горения.
Ими можно гасить любые очаги, включая электроустановки. Исключение составляет
диоксид углерода, который нельзя применять для тушения щелочных металлов,
поскольку при этом происходит реакция его восстановления.
Огнегасительные средства - водные
растворы солей. Распространены растворы бикарбоната натрия, хлоридов кальция и
аммония, глауберовой соли и др. Соли, выпадая в осадок из водного раствора,
образуют изолирующие пленки на поверхности.
Галоидоуглеводородные
огнегасительные средства позволяют тормозить реакции горения. К ним относятся:
тетрафтордибромметан (хладон 114В2), бромистый метилен, трифторбромметан
(хладон 13В1) и др. Эти составы имеют большую плотность, что повышает их
эффективность, а низкие температуры замерзания позволяют использовать при
низких температурах. Ими можно гасить любые очаги, включая электроустановки,
находящиеся под напряжением.
Огнетушащие порошки представляют
собой мелкодисперсные минеральные соли с различными добавками, препятствующими
их слеживанию и комкованию. Их огнетушащая способность в несколько раз
превышает способность галоидоуглеводородов. Они универсальны, так как подавляют
горение металлов, которые нельзя тушить водой. В состав порошков входят:
бикарбонат натрия, диаммонийфосфат, аммофос, силикагель и т. п.
Все виды пожарной техники
подразделяются на следующие группы: пожарные машины, установки пожаротушения, огнетушители,
средства пожарной сигнализации, пожарные спасательные устройства, пожарный
ручной инструмент, пожарный инвентарь.
Места размещения пожарной техники
должны быть обозначены указательными знаками. Подходы к огнетушителям и другому
оборудованию пожаротушения должны быть удобны и не загромождены.
В случае возникновения пожара
действия работников в первую очередь должны быть направлены на обеспечение
безопасности людей, их эвакуацию и спасение.
Каждый работник, обнаруживший пожар
и его признаки обязан:
а) немедленно сообщить об этом по
телефону в пожарную часть (при этом необходимо четко назвать адрес учреждения,
место возникновения пожара, а также сообщить свою должность и фамилию).
б) задействовать систему оповещения
людей о пожаре, приступить самому и привлечь других лиц к эвакуации людей из
здания в безопасное место согласно плану эвакуации;
в) известить о пожаре руководителя
предприятия, организации или заменяющего его работника;
г) организовать встречу пожарных
подразделений, принять меры по тушению пожара имеющимися на предприятия
средствами пожаротушения.
При проведении эвакуации и тушении
пожара необходимо:
а) с учетом сложившейся обстановки
определить наиболее безопасные эвакуационные пути и выходы, обеспечивающие
возможность эвакуации людей в безопасную зону в кратчайший срок;
б) исключить условия, способствующие
возникновению паники;
в) при тушении следует стремиться в
первую очередь обеспечить благоприятные условия для безопасной эвакуации людей;
г) воздержаться от открывания окон и
дверей, а также от разбивания стекол во избежание распространения огня и дыма в
смежные помещения. Покидая помещения или здание, следует закрывать за собой все
двери и окна.
ЗАКЛЮЧЕНИЕ
В дипломной работе рассмотрено
построение и расчет сетей с использованием технологий Wi-Fi и WiMAX.
Технологий Wi-Fi и WiMAX связаны с
беспроводной связью и доступом в Интернет. WiMAX использует спектр, чтобы
доставить "точка-точка подключения к Интернету. Различные 802,16 стандарты
предусматривают различные виды доступа с портативных коммутаторов для
фиксированного а Wi-Fi использует нелицензионное спектр для предоставления
доступа к сети. Wi-Fi более популярна в устройствах конечных пользователей. и
Wi-Fi имеют совершенно различные качества обслуживания (QoS) механизмов. WiMAX
использует механизм, основанный на связи между базовой станцией и устройством
пользователя. Каждое соединение основано на конкретных алгоритмов планирования.
Wi-Fi имеет механизм QoS аналогичные фиксированной Ethernet, где пакеты могут
получать различные приоритеты на основе их тегов.
В ходе работы были решены следующие
задачи:
был проведен обзор современного
состояния цифровых широкополосных систем передачи данных;
рассмотрены варианты применения
беспроводных технологий для телеметрии;
приведены преимущества использования
беспроводных широкополосных технологий Wi-Fi и WiMax для получения
телеметрической информации от специальных объектов;
разработана методология построения
цифровых беспроводных решений для передачи телеметрической информации;
рассмотрены вопросы аутентификации и
защиты информации при передаче в широкополосных сетях.
Выполняя дипломную работу, можно
сделать вывод, что с помощью программ Visio и NetCracker можно проектировать
компьютерные сети различного масштаба и назначения: от локальных и беспроводных
сетей, насчитывающих несколько десятков компьютеров, до межгосударственных
глобальных сетей, построенных с использованием технологий Wi-Fi и WiMAX.
Охрана труда и здоровье трудящихся
на производстве, когда особое внимание уделяется человеческому фактору,
становится наиважнейшей задачей. При решении задач необходимо четко
представлять сущность процессов и отыскать способы, устраняющие влияние на
организм вредных и опасных факторов и исключающие по возможности травматизм и
профессиональные заболевания.
При улучшении и оздоровлении условий
работы труда важными моментами, является комплексная механизация и
автоматизация технологических процессов, применение новых средств
вычислительной техники и информационных технологий в научных исследованиях и на
производстве.
СПИСОК ЛИТЕРАТУРЫ
1. Мобильные
широкополосные системы передачи цифровой информации - компании MOTOROLA.№7. -
2008.
. Максим Букин.
Public Safety - безопасность без проводов. Олифер В.Г., Олифер Н.А. Основы
сетей передачи данных. 2005 г. -176 с.
. Берлин А.Н.
Телекоммуникационные сети и устройства. БИНОМ. Лаборатория знаний, 2008. - 319
с.
. Широкополосные
беспроводные сети передачи информации. Вишневский В.М., Ляхов А.И., Портной
С.Л., Шахнович И.В. - М.: Техносфера, 2005.
. А.А.
Владимиров, К.В. Гавриленко, А.А. Михайловский. Wi-Фу: боевые приемы взлома и
защиты беспроводных сетей. М.:NT Press, 2005.
. Б.Я Советов.
Моделирование систем: учебное пособие. М.: Высшая школа, 1988.
. Вильям
Столингс. Беспроводные линии связи и сети. М.:Вильямс; 2003.
. Вильям
Столингс. Основы защиты сетей. Приложения и стандарты. М.: Вильямс; 2002.
. Дебра Литтлджон
Шиндер. Основы компьютерных сетей. Изд.: Cisco Press, 2002.
. Джек Маккалоу.
Секреты беспроводных технологий. М.:NT Press, 2005.
. Джим Гейер.
Беспроводные сети. Первый шаг. М.:Вильямс; 2005.
. Основы
законодательства РФ «Об охране труда».
. Учебное пособие
«Трудовое право России» МВШМ-1995г.
. Охрана труда.
Учебник - В. И. Коробко; Москва - 2010г.
. ГОСТ 12.012 -
90 «Вибрационная безопасность».
