Белорусский государственный университет транспорта

Кафедра «Системы передачи информации»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к дипломному проекту

на тему: МОДЕРНИЗАЦИЯ ОХРАННОЙ СИГНАЛИЗAЦИИ УНИВЕРСИТЕТА

студента факультета безотрывного обучения

Зубарева Виталия Валериевича

Гл. руководитель: Шевчук В.Г.

АННОТАЦИЯ

Дипломный проект содержит 89 страниц, 14 таблиц, 25 рисунков, 4 приложения, 38 источников.

Ключевые слова: сигнализация, шлейф, система сигнализации, охрана, пожар, извещатель, устройство доступа.

Объект исследования: помещения 5-ого этажа 3-его корпуса Учреждения образования «Белорусский государственный университет транспорта»

Цель дипломной работы: спроектировать современную систему охранно-пожарной сигнализации.

Задачами дипломного проекта являются: ознакомление с современными техническими средствами охраны объектов, выбор оптимального решения по оборудованию помещений охранной сигнализацией.

Выводы: в результате дипломного проектирования создан проект охранно-пожарной сигнализации, отвечающий всем современным требованиям по информативности и гибкости конфигурирования.

Предложения: данный курсовой проект может быть непосредственно использован при оборудовании охранно-пожарной сигнализацией помещений учебного заведения.

Разница в стоимости внедрения адресной охранно-пожарной сигнализации по сравнению с ныне применяющимися системами с аналоговыми шлейфами составит 714618 рублей.

СПИСОК ПРИНЯТЫХ СОКРАЩЕНИЙ И ТЕРМИНОВ

АКБ - аккумуляторная батарея

АРМ - автоматизированное рабочее место

АСОС - автоматизированная система охранной сигнализации

АСПТ - автоматическая система пожаротушения

АУ - абонентское устройство

БРИЗ - блок разветвительно-изолирующий

ВЦ - вычислительный центр

ГТС - городская телефонная станция

ДИП - дымовой пожарный извещатель

ДПЛС - двухпроводная линия связи

ИК - инфракрасный извещатель

КДЛ - контроллер двухпроводной линии

ОПС - охранно-пожарная сигнализация

ПИ - пожарный извещатель

ПКУ - пульт контроля и управления

ППКОП - прибор приемо-контрольный охранно-пожарный

ПЦН - пульт централизованного наблюдения

СЗУ - свето-звуковое устройство

СНИП - строительные нормы и правила

СПИ - системы передачи информации

СПС - система передачи сообщений

СЦН - система централизованного наблюдения

ТПСЗ - технические средства противопожарной защиты

УД - устройство доступа

УО БелГУТ - Учреждение образования «Белорусский государственный

университет транспорта»

ШС - шлейф сигнализации

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ

. ОБЗОР ИСТОЧНИКОВ ИНФОРМАЦИИ

. ТЕХНИЧЕСКАЯ ЧАСТЬ

.1 Системы охранно-пожарной сигнализации с аналоговыми шлейфами

.1.1 Прибор приемно-контрольный охранно-пожарный ПКП-8/16

.1.2 Прибор приемно-контрольный охранно-пожарный «АЛАРМ-5»

.1.3 Прибор приемно-контрольный охранно-пожарный «А16-512»

.2 Адресные системы охранно-пожарной сигнализации

.2.1 Интегрированная система охраны "Орион"

.2.2 Цифровая адресная охранно-пожарная система "Гриф-2000"

. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ

.1 Перечень и характеристика защищаемого объекта

.2 Расчет параметров резервного электропитания

.3 Проектирование ОПС на основе системы с аналоговыми шлейфами

.4 Проектирование ОПС на основе адресной системы

. ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ВЫБОРА АДРЕСНОЙ СИСТЕМЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

.1 Расчет стоимости строительно-монтажных работ системы с аналоговыми шлейфами сигнализации

.2 Расчет стоимости строительно-монтажных работ адресной системы

.3 Выводы по экономической части

. МЕРЫ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ ПРИБОРОВ ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

Безопасность собственного имущества издревле была одной из главных забот человека. Для защиты от несанкционированного вторжения в жилище, хищения вещей и пожара человечество придумало немало нужных приспособлений, однако технологии безопасности развиваются вместе с развитием общества. Перед современным человеком вопрос об обеспечении безопасности жизни и имущества стоит не менее остро, чем перед его предками. В стремлении обезопасить необходимые объекты от повреждения стихией или злоумышленником, человечество изобрело универсальную систему оповещения об угрозе проникновения или пожара - сигнализацию.

Системы охранной сигнализации призваны ограничить контроль доступа на объект, а системы пожарной сигнализации - сигнализировать возгорание. Причем не важно, где устанавливается система сигнализации: в автомобиле, в квартире, в офисе или в складском помещении, главная задача любой системы оповещения - вовремя сообщить владельцу или соответствующим службам о возникновении экстренной ситуации. Именно поэтому системы пожарной и охранной сигнализации были объединены в пожарно-охранные комплексы, обеспечивающие всестороннюю защиту охраняемого объекта.

Современная система сигнализации - это далеко не единичный прибор для индикации чрезвычайной ситуации, а комплексные системы охранно-пожарной безопасности, объединяющие в себе технические средства, как для предотвращения несанкционированного доступа, так и своевременного устранения возгорания.

От возможностей и задач системы сигнализации зависит сложность оборудования, входящих в систему оповещения, а также конфигурация и способы подключения сигнализации. Однако среди всех элементов системы неизменными составляющими работоспособности сигнализации являются 3 категории оборудования:

сенсорные устройства для сбора различных параметров;

оборудование сбора и обработки данных с сенсоров;

прибор центрального управления охранно-пожарной сигнализацией.

Сенсорные устройства при подключении сигнализации непрерывно проводят мониторинг среды на предмет заданных параметров: температуры, задымления, движения, удара, звука и ряда других. При фиксировании превышения нормы по какому-либо одному или нескольким параметрам, сигнал об этом подается на управляющую панель сигнализации и лишь затем проходит на прибор центрального управления охранно-пожарной сигнализацией, в качестве которого может выступать как компьютер со специализированным ПО для системы охранно-пожарной сигнализации на крупных объектах, так и пожарно-охранная панель в случае небольших помещений

Как правило, охранно-пожарная сигнализация интегрируется непосредственно в комплекс инженерно-техническим управлением здания, что дает дополнительные возможности в дополнительной установке к сигнализации периферийных устройств дымоудаления и пожаротушения, звукового, речевого и светового оповещения, управления инженерным оборудованием.

В настоящее время в подавляющем большинстве случаев при проектировании охранной сигнализации применяются охранные системы с так называемым радиальным расположением шлейфов. Это требует больших материальных затрат при строительно-монтажных работах из-за необходимости прокладки отдельного кабеля к каждому охранному извещателю, входящему в шлейф.

Вместе с тем приходящие на смену так называемые адресные системы охранно-пожарной сигнализации предлагают такие удобства, как локализацию нарушения вплоть до каждого охранного извещателя, питание по охранному шлейфу, прокладку всего двух проводов для связи всех извещателей с приемо-контрольным прибором и многие другие.

Проектирование и внедрение таких систем, как более прогрессивных по сравнению с существующими, является одним из приоритетных направлений современных научно-производственных объединений, занимающихся вопросами технического обеспечения охраны народно-хозяйственного и личного имущества от преступных посягательств.

Целями данного дипломного проектирования является предотвращение несанкционированного доступа в защищаемые помещения 5-ого этажа 3-его корпуса УО БелГУТа злоумышленников, а также предотвращение несчастных случаев при пожаре.

При выполнении дипломного проекта ставились задачи:

построить систему охранно-пожарной сигнализации, которая была бы совместима с уже существующей;

обеспечение гибкости конфигурации и настройки;

возможность постановки на охрану/снятия с охраны с помощью электронных ключей или индивидуальных кодов;

организация системы логических разделов, объединяющих несколько охранных шлейфов;

возможность самотестирования и самоконтроля системы;

оповещение людей о пожаре с помощью сирены;

обеспечение минимальной стоимости.

1. ОБЗОР ИСТОЧНИКОВ ИНФОРМАЦИИ

Система охранно-пожарной сигнализации представляет собой сложный комплекс технических средств, служащих для своевременного обнаружения возгорания и несанкционированного проникновения в охраняемую зону. Как правило, охранно-пожарная сигнализация интегрируется в комплекс, объединяющий системы безопасности и инженерные системы здания, обеспечивая достоверной адресной информацией системы оповещения, пожаротушения, дымоудаления, контроля доступа и др[21].

Структура охранно-пожарной сигнализации

В зависимости от масштаба задач, которые решает охранно-пожарная сигнализация, в ее состав входит оборудование трех основных категорий:

оборудование централизованного управления охранно-пожарной сигнализацией (например, центральный компьютер с установленным на нем ПО для управления охранно-пожарной сигнализацией; в небольших системах охранно-пожарной сигнализации задачи централизованного управления выполняет охранно-пожарная панель);

оборудование сбора и обработки информации с датчиков охранно-пожарной сигнализации: приборы приемно-контрольные охранно-пожарные (панели)

сенсорные устройства - датчики и извещатели охранно-пожарной сигнализации[22,25].

Система охранной сигнализации в составе охранно-пожарной сигнализации выполняет задачи своевременного оповещения службы охраны о факте несанкционированного проникновения или попытке проникновения людей в здание или его отдельные помещения с фиксацией даты, места и времени нарушения рубежа охраны.

Система пожарной сигнализации предназначена для своевременного обнаружения места возгорания и формирования управляющих сигналов для систем оповещения о пожаре и автоматического пожаротушения.

Отечественные нормативные документы по пожарной безопасности строго регламентируют перечень зданий и сооружений, подлежащих оснащению автоматической пожарной сигнализацией [16]. В настоящее время весь перечень организационно-технических мероприятий на объекте во время пожара имеет одну главную цель - спасение жизни людей. Поэтому на первое место выходят задачи раннего обнаружения возгорания и оповещения персонала. Решение этих задач возложено на пожарную сигнализацию, основные функции которой получение, обработка, передача и представление при помощи технических средств в заданном виде потребителям информации о пожаре на охраняемых объектах[31].

Основные функции пожарной сигнализации обеспечиваются различными техническими средствами. Для обнаружения пожара служат извещатели, для обработки и протоколирования информации и формирования управляющих сигналов тревоги - приемно-контрольная аппаратура и периферийные устройства.

Кроме этих функций, пожарная сигнализация должна формировать команды на включение автоматических установок пожаротушения и дымоудаления, систем оповещения о пожаре, технологического, электротехнического и другого инженерного оборудования объектов. Современная аппаратура охранно-пожарной сигнализации имеет собственную развитую функцию оповещения. Несмотря на то, что системы оповещения о пожаре выделены в самостоятельный класс оборудования, на базе технических средств пожарной сигнализации достаточно многих производителей можно реализовывать системы оповещения 1 и 2 категории [31].

Извещатели охранно-пожарной сигнализации

Для получения информации о тревожной ситуации на объекте в состав охранно-пожарной сигнализации входят извещатели, отличающиеся друг от друга типом контролируемого физического параметра, принципом действия чувствительного элемента, способом передачи информации на центральный пульт управления сигнализацией. По принципу формирования информационного сигнала о проникновении на объект или пожаре извещатели охранно-пожарной сигнализации делятся на активные и пассивные.

Активные извещатели охранно-пожарной сигнализации генерируют в охраняемой зоне сигнал и реагируют на изменение его параметров.

Пассивные извещатели реагируют на изменение параметров окружающей среды, вызванное вторжением нарушителя или возгоранием.

Каждая охранно-пожарная сигнализация использует охранные и пожарные извещатели, контролирующие различные физические параметры. Широко используются такие типы охранных извещателей, как инфракрасные пассивные, магнитоконтактные, извещатели разбития стекла, периметральные активные извещатели, комбинированные активные извещатели. В системах пожарной сигнализации применяются тепловые, дымовые, световые, ионизационные, комбинированные и ручные извещатели.

Каждый тип извещателя имеет свой перечень основных технических характеристик, определяемых соответствующими стандартами[28]. В то же время, даже однотипные извещатели имеют отличия в конструктивных особенностях составных частей, удобстве эксплуатации, надежности, уровне дизайна, что учитывается при выборе того или иного прибора или фирмы-производителя.

Тепловые пожарные извещатели

Одним из первых тепловых пороговых пожарных извещателей (ИП) было устройство на основе металлической скрученной полосы, которая под действием высокой температуры разматывалась и замыкала контакты электрической цепи (т.е. работали они на основе изменения под действием температуры формы или объема материала - жидкости или пружины). Примером одного из первых дифференциальных (реагирующего на скорость изменения температуры) ПИ может служить датчик, состоящий из массивной цинковой рамы и тонкой цинковой пластины. При медленном повышении температуры увеличение размеров рамы и пластинки происходят одновременно. Но при быстром повышении температуры размер пластинки увеличивается быстрее, поскольку рама имеет большую теплоемкость. При этом замыкается контакт эклектической цепи - ПИ сработал. Простота изготовления тепловых пороговых ПИ и их дешевизна предопределили их большое распространение. Правда срабатывают они, когда пожар уже разросся до угрожающих размеров: к примеру в помещении с высотой потолка 3,5 метра тепловой извещатель с порогом 72°С сработает при очаге 7,5 кв. м.(!).

Первый автоматический ПИ был разработан в 60-годах и это был тепловой максимальный ПИ ДТЛ. Он состоял из двух проводников, спаянных специальным сплавом (сплав Вуда был разработан еще в конце 18 века), разрушающимся под воздействием температуры и вследствие этого размыкающим электрический контакт. Поскольку сплав разрушался, то ДТЛ необходимо было менять после срабатывания. Другой разработкой был ИП105-2/1, использующий геркон с герметизированными контактами и двумя кольцевыми магнитами. При повышении температуры магниты теряют свои свойства, что приводит к переключению геркона и размыканию электрической цепи. Применение геркона позволило сделать ПИ многоразовым, в отличие от ДТЛ.

Надо иметь в виду, что эффективность тепловых ПИ сама по себе крайне низкая. А эффективность максимального извещателя даже в рамках тепловых ПИ самая низкая, поскольку такой ПИ обеспечивает выдачу сигнала «Пожар» только при достижении температуры некоторого порога (температуры срабатывания). Для большинства отечественных датчиков этот порог составляет (70-72)°С. Согласно [14] такие ПИ рассчитаны на работу в помещениях с условно нормальной температурой 35°С. Дифференциальный или максимально-дифференциальный ПИ более эффективны, поскольку они способны обеспечить выдачу тревожного сигнала на более ранней стадии развития пожара при условии наличия быстрого повышения температуры. Однако наличие двух термоэлементов (один на плате, один вынесен как можно дальше) и необходимость обработки сигналов от них вызывает определенное удорожание извещателя.

Важным этапом в истории развития тепловых ПИ стало появление линейных тепловых извещателей. Основное их преимущество - возможность защиты одним сенсором протяженного пространства. Наиболее простым вариантом такого ПИ является термокабель с двумя проводниками, изолированными слоем материала, разрушающегося под действием температуры. В месте возникновения локального перегрева термокабеля изолированные проводники замыкаются, что регистрируется блоком обработки. За исключением возможности контроля протяженного пространства, термокабель такого типа не имеет преимуществ перед обыкновенными точечными максимальными ПИ.

Более широкие возможности дает термокабель, проводники которого выполнены из специального материала, сопротивление которого зависит от температуры. В данном ПИ блок обработки постоянно измеряет сопротивление проводников термокабеля и обрабатывает полученную информацию в соответствии с заданным алгоритмом. Такие ПИ имеют ряд преимуществ по сравнению с рассмотренными ранее. Во-первых, это возможность установки алгоритма работы в блоке обработки (который может быть установлен вне зоны контроля). Во-вторых - наличие так называемого коммулятивного (суммирующего) действия, что позволяет суммировать значения по длине отрезка кабеля, подвергнувшегося нагреву. Теплая струя воздушного потока, от источника возгорания поднимаясь вверх, на высотах около 10 м начинает значительно расширяться из-за смешивания теплого воздуха с более холодным. При этом падает температура восходящей струи, но увеличивается площадь воздушного потока, что делает применение точечных максимальных ПИ неэффективным. При использовании же рассматриваемого термокабеля, каждая его точка прогревается слабее, но на большей длине. И абсолютное изменение сопротивления кабеля остается достаточным для возможности обнаружения очага пожара. Таким образом, высота установки рассматриваемого ПИ оказывает меньшее влияние на его способность обнаружения, чем на точечные тепловые ПИ.

Аналогичными возможностями обладают многоточечные и термобарометрические тепловые ПИ. Многоточечные ПИ представляют собой совокупность точечных ПИ (например, термопар), расположенных в единой электрической цепи, сигнал от которых суммируется и поступает на блок обработки. Термобарометрические ПИ состоят из металлической трубки запаянной с одного конца и подсоединенной другим концом к блоку обработки. В этом случае блок обработки содержит датчик давления. При нагреве трубки давление в ней повышается. Информация об измеренном давлении обрабатывается в соответствии с заложенным алгоритмом, и, при определенных условиях, блок обработки выдает тревожный сигнал.

В любом случае применение тепловых ПИ имеет смысл только тогда, когда наиболее вероятным признаком возникновения пожара является выделяющееся тепло. В нашей стране исторически сложилось, что самым применяемым является тепловой максимальный одноразовый ПИ, что обусловлено только одним - крайне привлекательной ценой. Точно также использование линейного теплового ПИ в кабель-каналах и в подвесном потолке будет оправдано, если термокабель будет буквально опутывать провода. Иначе линейный ПИ не дает принципиальных преимуществ по отношению к точечным максимально-дифференциальным. Само собой, что в таких случаях говорить о какой-либо эффективности систем обнаружения не приходится.

Во всем мире уже давно понятие эффективности системы неразрывно связывают с применяемыми ПИ. Поэтому использование столь любимых у нас тепловых ПИ с порогом (70-72)°С может рассматриваться только для таких помещений, в которых применение других типов ПИ невозможно в виду наличия внешних факторов, способных вызвать их ложное срабатывание. Примером может служить котельная, где дифференциальный канал может давать ложные срабатывания в виду возможных колебаний температур, а более низкий порог использовать нельзя из-за высокой температуры в помещении.

Если обобщить тенденции развития тепловых ПИ, то можно констатировать, что пока еще медленно, но уже наметился переход к максимально-дифференциальным и линейным тепловым ПИ. В мировых тепловых ПИ наметилась их интеллектуализация и применение цифровой обработки, при которой работа осуществляется с одним термоэлементом. При этом дифференциальный канал обеспечивается сравнением текущего значения со значением, хранимым в памяти ПИ, а скорость изменения определяется по встроенному таймеру.

Дымовые пожарные извещатели

Основным признаком возгорания является дым, поскольку в подавляющем большинстве на первой стадии пожара происходит тление материала, сопровождающееся задымлением, а лишь затем образуются открытые очаги пламени и, следовательно, выделение тепла. Поэтому сегодня именно дымовые ПИ являются самыми распространенными в мире.

Исторически сложилось, что первым дымовым ПИ был точечный ионизационный радиоизотопный извещатель, который содержит источник радиоактивного излучения со сверхнизким уровнем излучения, ниже фонового значения. Обычно в качестве источника используется изотоп америция-241. За счет ионизации молекул воздуха и наличия электрического поля в дымовой камере обеспечивается направленный поток заряженных частиц (электрический ток). Попадание частиц дыма внутрь приводит к уменьшению величины тока, что и фиксируется схемой обработки. Из отечественных ПИ хорошо известны РИД-1 и РИД-6М. На сегодняшний день в производство радиоизотопных ПИ прекращено полностью. Однако в мире этот класс ПИ очень распространен по причине высокой чувствительности на дымы от тления древесины и хлопка, и высшей эффективностью среди всех типов дымовых ПИ на дымы от возгорания пластмассы и изоляции силовых кабелей. ПИ этого типа обеспечивают наивысшую пожарную защиту кабельных коллекторов, тоннелей, атомных электростанций и пр. Выбор типа извещателя для большинства пользователей определяется тремя факторами: привычкой, ценой и местом установки. Именно привычка и цена обеспечивали популярность ионизационному извещателю еще 10-15 лет назад. Развитие технологий сделало производство дымовых фотоэлектрических извещателей экономически выгодным и они постепенно вытеснили ионизационные на большинстве рынков мира.

Другим типом дымового ПИ является точечный оптико-электронный дымовой извещатель, который использует оптический эффект рассеяния инфракрасного излучения на частицах дыма. Более 80% дымовых извещателей работают на этом принципе. Внутри дымовой камеры расположены ИК излучатель и приемник, принимающий ИК-сигнал, отраженный от частиц дыма. При этом конструкция дымовой камеры и расположение ИК передатчика и приемника рассчитываются специально, чтобы излучение светодиода в нормальных условиях практически не попадало на фотоприемник. При разработке дымовой камеры всегда приходится учитывать, как минимум, два противоречивых требования, а именно, затруднить доступ в камеру частицам пыли и грязи, а также внешнего света, и в тоже время облегчить доступ частицам дыма. Причем именно в разработке и производстве дымовой камеры и сосредоточена основная стоимость извещателя, поскольку от качества и состава материала, конструкции и исполнения камеры зависит качество прибора. В то время как стоимость электронных компонентов практически одинакова и составляет небольшую часть стоимости ПИ. Как следствие этого, одни производители постоянно совершенствуют дымовую камеру, а другие используют одну и ту же конструкцию или же просто "передирают" ее у других. Это отчетливо видно на российском рынке, где есть все три группы производителей и первая дымовая камера, использованная в ДИП-1 еще в начале 80-х годов прошлого века, применяется в ряде извещателей до сих пор без каких-либо изменений.

Отдельно стоит отметить линейные дымовые извещатели, которые представляют собой, по сути, активный инфракрасный барьер, при попадании частиц дыма в зону действия которого происходит затухание сигнала и, соответственно, снижение его уровня на выходе фотоприемника. Принцип действия напоминает принцип действия охранных барьеров для защиты периметра. На самом же деле разница в алгоритме обработки очень большая. Полное перекрытие луча в охранных датчиках трактуется как «Тревога», в пожарных же, как «Неисправность». Сигнал «Пожар» формируется при достижении определенного уровня поглощения оптического сигнала задымленным участком среды по линии обнаружения, протяженность которой обычно составляет до 100 м.

Этот тип дымовых извещателей используется при работе в больших помещениях, когда одним линейным извещателем можно заменить как минимум 12 точечных ПИ, а также при высоких потолках (по нормативам выше 12 м, но по-хорошему, уже более 8 м). При этом время достижения дымом обычного извещателя велико, а концентрация дыма очень мала, следовательно, эффективность точечного извещателя практически нулевая.

В последнее время появился еще один тип дымовых ПИ - лазерные. Сфера их применения - "чистые комнаты" и объекты, в которых упущенная вследствие пожара выгода во много раз больше прямого ущерба от пожара (банки, станции сотовой связи и телекоммуникаций и пр.). К примеру, ущерб от сгоревшего коммуникационного узла, связывающего европейскую и азиатскую часть России, будет несоизмеримо больше стоимости утраченных мебели и оборудования. Для этих объектов есть два варианта организации пожарной защиты: использование универсальных комбинированных извещателей, сочетающих оптико-электронный и тепловой максимально-дифференциальный принципы определения возгорания, либо применение адресно-аналогового лазерного извещателя. Причем либо в составе адресно-аналоговой системы передачи сообщений (СПС), либо в составе аспирационной СПС. Этот сверхчувствительный прибор имеет в 100 раз более высокую чувствительность по сравнению с оптико-электронными извещателями. Высокая яркость излучения лазера обеспечивает высокий уровень отражений от частиц дыма минимальной плотности. Аспирационные ПИ, которые представляют собой точечный дымовой извещатель с высокой чувствительностью, установленный в специальном корпусе и систему труб с отверстиями, через которые с помощью вентилятора всасывается воздух из контролируемого помещения. Данный тип дымовых извещателей на сегодняшний день является относительно экзотическим и дорогостоящим. Мнение специалистов по поводу эффективности его использования и возможности обеспечения сверхраннего обнаружения неоднозначно, нормативная база не проработана.

Можно выделить следующие тенденции в сегменте дымовых извещателей: среди отечественных дымовых ПИ наметилась тенденция перехода на SMТ, что позволяет сделать ПИ более технологичными и качественными. Идет постоянное совершенствование алгоритмов обработки и введением интеллекта в ПИ. Как следствие этого процесса можно отметить формирование различных сигналов индикатора при переходе в режим «Пожар» или в режим «Неисправность», если последний вызван необходимостью чистки дымовой камеры. Не такой редкостью становится автоматическая компенсация запыленности дымовой камеры, которая продлевает срок службы извещателя между чистками без увеличения уровня ложных тревог. Совершенствование линейных ПИ привело к появлению однопозиционных датчиков, совмещающих в одном корпусе и приемник и передатчик с пассивным рефлектором в конце зоны, что значительно упрощает монтаж <#"668961.files/image001.jpg">

Рисунок 2.1 - Структурная схема системы на основе ПКП8/16

–        передачи информации по абонентским линиям городской телефонной сети (ГТС) на пульт автоматизированной системы охранной сигнализации (АСОС) «Алеся» или в режиме объектового прибора «Атлас»;

–        управления устройствами пожарной автоматики.

Функциональные возможности изделия

Модульная конструкция прибора, позволяющая адаптировать систему в зависимости от параметров объекта.

Программирование системы с помощью пульта ПР-100.

Контроль до 32-х шлейфов охранной и пожарной сигнализации.

Гибкое программирование функций и свойств ШС.

Разбиение шлейфов на 16 независимых зон постановки/снятия.

Постановка/снятие с охраны при помощи ключей iButtons.

Распознавание 4-х состояний ШС.

Возможность использования двухпроводных дымовых извещателей с напряжением питания 12В.

Наличие универсальной шины (RS-485).

Поддержка до 8-ми модулей индикации (МИ-1600) и до 2-х модулей для раздельного подключения устройств доступа (МС-168) с возможностью удаления от прибора на расстояние до 1000м.

Подключение (с помощью модулей МС-168) до 16 устройств доступа (по числу зон), с индикацией состояния соответствующих зон.

Подключение до 8-ми независимо программируемых реле ПЦН, пожарной автоматики.

Выходы для подключения 2-х независимо программируемых СЗУ сигнализации.

Отключение прибора при разряде аккумулятора до 10В.

Память событий с часами реального времени на 64, 192 или 448 событий (в зависимости от объема установленной памяти).

Конфигурирование прибора с персонального компьютера при помощи адаптера программирования АП-1.

Возможность объединения нескольких приборов (максимум 32) в локальную сеть (для версии 2.0К).

Конфигурирование, а также управление работой прибора с персонального компьютера (ПО «Монитор-8/16») (для версии 2.0К).

В таблице 2.1 приведены технические характеристики ПКП 8/16.

Таблица 2.1 - Технические характеристики ПКП 8/16

2.1.2 Прибор приемно-контрольный охранно-пожарный «АЛАРМ-5»

Прибор приемно-контрольный охранно-пожарный (ППКОП)«АЛАРМ-5» (рисунок 2.2) обеспечивает:

–        работу по занятым абонентским линиям ГТС при работе в составе АСОС "Алеся" либо в автономном режиме;

–        подключение и контроль состояния 8 шлейфов сигнализации (ШС), каждый из которых может быть охранным, тревожным, либо пожарным;

–        возможность организации до 8 независимых зон;

–        подключение стандартных извещателей с нормально-разомкнутыми или нормально-замкнутыми контактами;

–        возможность включения в ШС токопотребляющих извещателей с суммарным током потребления в каждом шлейфе до 1,2 мА и напряжением питания 10-14 В;

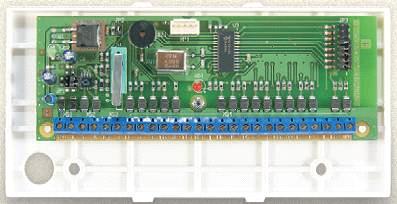

Рисунок 2.2 - Приемо-контрольный прибор «Аларм-5»

–        тестовый контроль при включении питания и в процессе работы с опросом внешних устройств;

–        тестовый контроль работоспособности всех световых и звуковых индикаторов в любой момент времени без выдачи тревожных извещений на ПЦН;

–        подключение и прием информации от 2 устройств доступа, удаленных от прибора на расстояние до 50 метров с возможностью параллельного подключения дополнительных устройств доступа (на каждую зону);

–        использование для индивидуального доступа к объекту и для отметки спецслужб 39 электронных ключей: хозяин и доверенные лица - 15 (при необходимости 39), спецслужбы - 24 ключа. В качестве ключей доступа используются электронные ключи Тouch Memory (Dallas Sem.) DS1990A, DS1991 - DS1996;

–        отметку на объекте групп задержания и электромонтеров индивидуальными ключами;

–        возможность использования для взятия на охрану, снятия с охраны выносной кнопки, либо клавиатуры при работе в автономном режиме;

–        возможность организации связанных (проходных) зон;

–        два режима взятия на охрану/снятия с охраны охранных ШС:

·        без задержки на выход/вход;

·        с задержкой на выход/вход на программируемое время;

два режима тревожных ШС:

·        круглосуточный;

·        с возможностью снятия с охраны;

–        взятие зоны объекта под охрану только при наличии подтверждения с ПЦН АСОС "Алеся";

–        распознавание 5-ти состояний ШС (норма, обрыв, короткое замыкание, сработка одного извещателя, сработка двух извещателей);

–        возможность распознавания вскрытия корпуса извещателя, имеющего датчик вскрытия корпуса;

–        возможность управления электромеханическим замком;

–        возможность управления роллетами - опускание при взятии зоны, оборудованной роллетами, на охрану, поднятие - при снятии зоны с охраны;.

–        звуковую индикацию состояния "Пожар" посредством прерывистого сигнала встроенного и, при необходимости, выносного звуковых оповещателей;

–        режим "Внимание";

–        режим верификации с автоматическим сбросом питания извещателей;

–        программируемую задержку формирования стартового сигнала управления техническими средствами противопожарной защиты (ТСПЗ);

–        звуковую индикацию состояния "Тревога" посредством постоянного сигнала встроенного и, при необходимости, выносного звуковых оповещателей;

–        возможность подключения к ШС до 8 кнопок "Снятие" с программируемым временем нажатия;

–        выдачу сигнала тревоги на ПЦН "Алеся" при снятии по принуждению (не нажата кнопка "Снятие") без местной индикации об этом;

–        выдачу сигнала тревоги на ПЦН при несанкционированном вскрытии корпуса прибора;

–        защиту от несанкционированного доступа к прибору по абонентской линии;

–        автоматический переход на резервное питание;

–        автоматическое отключение АКБ при снижении ее напряжения до 10,7В.

Прибор обеспечивает визуальный контроль:

–        наличия обмена данными с ретранслятором АСОС "Алеся" по абонентской линии;

–        текущего состояния каждого из ШС на индикаторах лицевой панели прибора и выносной панели индикации;

–        текущего состояния всех зон объекта на выносных индикаторах;

–        состояния "Пожар" посредством индикатора общей пожарной тревоги и индикатора сработавшего пожарного шлейфа;

–        состояния "Неисправность" посредством индикатора общей неисправности и индикатора неисправного пожарного шлейфа;

–        номера ШС, нарушение которого произошло в оханяемое время (информация хранится до следующего взятия на охрану зоны нарушенного ШС);

–        вскрытия корпуса;

–        присутствия в абонентской линии помехи с частотой 18 кГц;

–        формирование стартового сигнала управления ТСПЗ;

–        типа источника питания, разряд АКБ.

Технические характеристики ППКОП Аларм-5 приведены в таблице 2.2

Таблица 2.2 - Технические характеристики ППКОП Аларм-5

2.1.3 Прибор приемно-контрольный охранно-пожарный «А16-512»

Прибор приемно-контрольный охранно-пожарный ППКОП «А16-512» с функцией контроля и управления доступом предназначен для создания систем безопасности средних объектов школ, детских садов, магазинов, складов, банковских учреждений, офисных, жилых и административных зданий.

Принцип программирования, реализованный в приборах ППКОП «А16-512», позволяет моделировать сценарии и характер работы исполнительных устройств различного назначения, создавать настройки индивидуально под каждую задачу и объект, произвольно группировать шлейфы в зоны, программно регулировать пороги срабатывания каждого шлейфа пожарной сигнализации. В приборах реализована функция «многократная тревога».

Встроенная грозозащита, высокая информативность и надежность, различные способы передачи сообщений, в том числе одновременно по радиоканалу и по телефонным линиям, обеспечивают приборам «А16-512» преимущество перед аналогичными при использовании их в системах мониторинга.

В приборы «А16-512»встроены протоколы систем"STARS", «Маяк», АСОС «Алеся», “Cortex”, “Ademco”. В качестве каналов связи могут использоваться:

радиоканал, занятые линии телефонной сети, интерфейсы RS232, RS485, Ethernet.

Контроль:

–        шлейфов охранной, пожарной сигнализации и технологических шлейфов;

–        цепей сирены на обрыв и короткое замыкание;

–        целостности линий связи;

–        режимов питания (АКБ,сеть).

Индикация:

–        на светодиодной клавиатуре-трехцветная индикация состояний

шлейфов:

·        «НОРМА», «ОБРЫВ», «КЗ», «ВНИМАНИЕ», «ПОЖАР(ТРЕВОГА)»;

·        одноцветная индикация состояний системы;

–        на ЖКИ клавиатуре ВПУА16-отображение в текстовом виде событий и состояний;

–        на персональном компьютере- отображение всех событий и состояний системы.

Управление:

–        зонами ОПС: постановка/снятие с охраны карточками Proximity,

–        кодом с клавиатуры, ключами Touch Memory;

–        устройствами оповещения;

–        электромагнитными и электромеханическими замками.

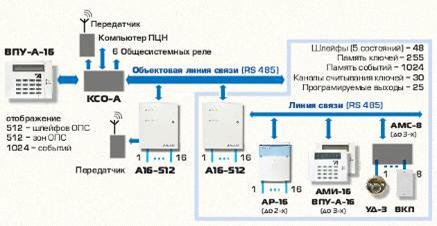

Структурная схема системы охраны на основе ПКОП «А16-512» приведена на рисунке 2.3

Рисунок 2.3 - Структурная схема системы на основе ПКОП «А16-512»

Базовый блок прибора ППКОП «А16-512» (Рисунок 2.4) обеспечивает контроль 16-ти шлейфов ОПС и состоит из процессорного модуля и импульсного источника бесперебойного питания на 3А/12В.

Рисунок 2.4 - Прибор приемно-контрольный охранно-пожарный: «А16-512»

Расширение прибора до 48-ми шлейфов производится за счет добавления к базовому блоку 2-х модулей АР16. Технические характеристики ПКОП «А16-512» приведены в таблице 2.3.

Таблица 2.3- Технические характеристики ПКОП «А16-512»

Дальнейшее наращивание емкости прибора осуществляется путем подключения базовых блоков ППКОП «А16-512» через КСОА к клавиатуре ВПУА16, на которой отображается состояние всех 512 шлейфов(зон).

ВПУ-А16 - клавиатура с ЖКИ дисплеем отображает информацию в текстовом виде о событиях в системе, состоянии шлейфов и оборудования, позволяет управлять зонами ОПС. АМИ16 (Рисунок 2.5) представляет собой светодиодную клавиатуру. Предназначена для управления 48-юзонами ОПС и отображения их состояний.

К одному прибору А16-512 (вне зависимости от количества шлейфов) возможно подключение до трех любых клавиатур с целью организации постов наблюдения.

Рисунок 2.5- Клавиатура ВПУ-А16

Для подключения к прибору А16-512 устройств доступа для постановки/снятия с охраны различных зон используется модуль подключения 8-ми устройств доступа: АМС-8 (рисунок 2.6).

Рисунок 2.6- Модуль АМС-8

К модулю АМС-8 может быть подключено в любом сочетании до 8-ми устройств: кодонаборная панель, считыватель карточек Proximity, считыватель ключей Touch Memory. Подключается к прибору А16-512 по линии связи RS485. Модуль позволяет организовать дополнительно 8 независимых каналов считывания электронных ключей для управления соответствующими зонами с индивидуальной индикацией состояния каждой (рисунок 2.7).

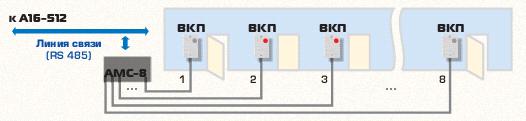

Рисунок 2.7- Индивидуальное управление и индикация состояния каждой зоны охраны и/или доступа

2.2 Адресные системы охранно-пожарной сигнализации

Адресная охранно-пожарная сигнализация предполагает монтаж на одном шлейфе сигнализации адресных датчиков. Адресная ОПС позволяет заменить многожильные кабели, соединяющие извещатели с приемно-контрольным прибором (ПКП) по одной паре проводов шины данных. На практике адресные неопросные ОПС являются не пороговыми, дополненными возможностью передачи кода адреса сработавшего извещателя. Как и аналоговые системы ОПС, они не могут автоматически контролировать работоспособность пожарных извещателей, так как при любом отказе электроники связь извещателя с приемно-контрольным прибором прерывается.

Адресные опросные системы периодически осуществляют опрос извещателей и обеспечивают контроль их работоспособности при любом отказе. Это дает возможность в каждом помещении устанавливать вместо двух по одному извещателю. В адресных опросных ОПС могут быть реализованы сложные алгоритмы обработки информации, снижается вероятность ложных срабатываний. Адресные ОПС фиксируют не только факт нештатной ситуации, но и ее локализацию.

2.2.1 Интегрированная система охраны "Орион"

Система предназначена:

–        для контроля и управления доступом (управление преграждающими устройствами типа шлагбаум, турникет, ворота, шлюз, дверь и т.п.);

–        для видеонаблюдения и видеоконтроля охраняемых объектов;

–        для управления пожарной автоматикой объекта;

–        для управления инженерными системами зданий.

Система обеспечивает:

–        возможность использования одной и той же Proximity карты или ключа Touch memory для взятия под охрану/снятия с охраны и управления доступом несколькими способами:

·        децентрализованно:

o   с помощью клавиатуры,

o   с помощью ключа Touch memory,

o   с помощью дистанционных пластиковых карт,

o   комбинированным способом (клавиатура плюс дистанционная карта),

·        централизованно:

o   с помощью пульта «С2000»,

o   с помощью пульта «С2000-КС»,

o   с помощью компьютера;

–        контроль и управление доступом через точки входа типа двери, турникеты, шлюзы, шлагбаумы;

–        видеонаблюдение, видеоконтроль и регистрация тревожных ситуаций;

–        управление устройствами автоматического пожаротушения, оповещения, дымоудаления, кондиционирования.

–        модульную структуру, позволяющую оптимально оборудовать как малые, так и очень большие распределенные объекты;

–        низкие затраты в расчете на один шлейф или одну точку прохода;

–        защищенный протокол обмена по каналу связи между пультом и

приборами;

–        микропроцессорный анализ сигнала в шлейфах сигнализации, возможность измерения сопротивления шлейфа для предотвращения саботажа.

Техническая реализация ИСО «Орион» основана на использовании головного (ведущего, управляющего) сетевого контроллера системы (в качестве которого может быть пульт контроля и управления «С2000» или компьютер с АРМ «Орион»), опрашивающего по линии интерфейса RS-485 подключенные к нему устройства системы «Орион». Максимальные функции системы могут быть реализованы только при использовании сетевого контроллера.

Вместе с тем, ряд приборов ИСО «Орион» допускает и автономную работу. При автономной работе реализуются функциональные возможности самого прибора, такие как охранно-пожарная сигнализация, функции управления и контроля доступа, управление пожаротушением.

Основой объединения приборов в систему служит линия связи интерфейса RS-485. Особенности технических решений, примененных при разработке приборов, позволяют использовать не только шинную структуру по выделенной линии связи, присущую стандартному интерфейсу RS-485, но и, в достаточной мере, произвольную топологию с применением повторителей интерфейса с гальванической развязкой С2000-ПИ и различных каналов связи (выделенная линия, «занятая» линия, оптоволоконный канал связи, цифровой канал связи в потоке Е1, локальная сеть по протоколу Ethernet, сотовый канал связи, радио канал связи).

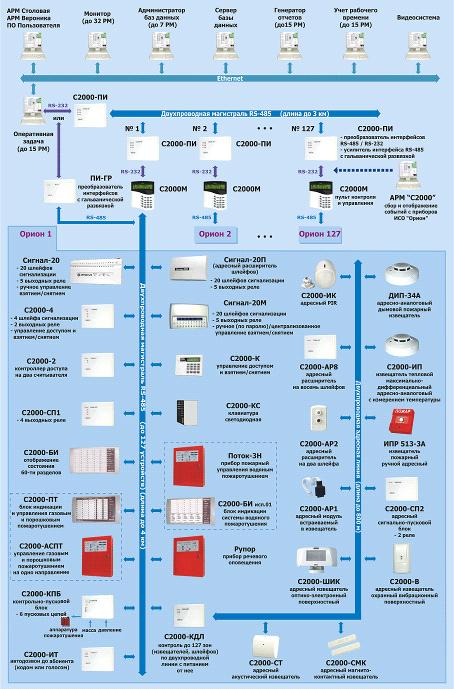

Интегрированная система охраны «Орион» изображена на рисунке 2.8

Рисунок 2.8- Интегрированная система охраны «Орион»

Основные технические данные системы в варианте использования одной ветви интерфейса RS-485 и программного обеспечения АРМ «Орион» приведены в таблице 2.4.

Таблица 2.4- Основные технические данные ИСО «Орион»

Охранная сигнализация:

–        независимый контроль в одном шлейфе контакта тревоги и контакта блокировки датчика;

–        защита шлейфов от саботажа путем отслеживания резких изменений сопротивления шлейфа, не выходящих за рамки порогов срабатывания;

–        защита от ложных срабатываний сигнализации за счет высокого напряжения в шлейфах сигнализации (24 В), цифровой фильтрации сигналов сети переменного тока, импульсных наводок, электростатических воздействий и других электромагнитных помех;

–        автоматический сброс тревоги извещателей с питанием по шлейфу при взятии под охрану;

–        речевое предупреждение дежурного на АРМ «Орион» о возможном саботаже шлейфов сигнализации при изменении сопротивления шлейфа на определенную величину при взятии его под охрану;

–        разнообразные способы взятия под охрану/снятия с охраны;

–        протоколирование всех событий, происходящих в системе;

–        отображение состояний зон, разделов, точек доступа, приемно-контрольных приборов, считывающих устройств, видеокамер на графических планах помещений;

–        механизм задания полномочий по взятию/снятию и доступу для персонала и посетителей, путем программирования уровней доступа;

–        гибкое разграничение полномочий дежурных и администраторов АРМа за счет многоуровневой системы паролей и возможность подключения биометрических систем ограничения доступа к программам АРМ;

–        мощная поддержка макроязыка сценариев управления, позволяющих выдавать одну или комплекс команд приемно-контрольным приборам, исполнительным устройствам, а также программному обеспечению системы как по событию в системе или временному расписанию, так и по команде оператора;

–        речевое оповещение по тревогам, возможность записи и воспроизведения пользовательских речевых сообщений;

–        многоступенчатая обработка тревог;

–        вывод информационных карточек по каждому элементу системы, а также по персоналу или посетителям;

–        защита системы от запуска несанкционированных программ;

–        отсутствие ограничений на количество зон в разделе.

Пожарная сигнализация:

–        распознавание двойной сработки извещателей в одном шлейфе;

–        защита от ложных срабатываний путем автоматического сброса извещателей, питаемых по шлейфу;

–        подключение пороговых, адресных и адресно-аналоговых извещателей;

–        измерение значений запыленности, задымленности и температуры и графическое отображение статистики на экране компьютера;

–        набор статистики для выработки мер повышения пожарной безопасности, организации технического обслуживания;

–        наглядное отображение на планах помещений расположения извещателей и приборов, самых задымленных извещателей, температуры в контролируемых точках, статистики за день, месяц, год;

–        программирование сценариев для управления АСПТ, оповещения;

–        автоматическая система пожаротушения;

–        автономная или централизованная противопожарная защита объектов промышленного и гражданского назначения по одному направлению газового, аэрозольного или порошкового пожаротушения;

–        контроль состояния двух шлейфов пожарной сигнализации, цепей датчиков состояния дверей, цепей датчиков ручного пуска;

–        контроль исправности цепей запуска на обрыв и короткое замыкание

–        запуск и контроль срабатывания модулей автоматических средств пожаротушения;

–        временная задержка перед пуском средств пожаротушения;

–        дистанционный запуск средств пожаротушения по команде с пульта «С2000»;

–        ручной запуск средств пожаротушения от датчиков ручного запуска;

–        автоматический запуск средств пожаротушения при срабатывании двух пожарных извещателей либо в одном, либо в двух шлейфах сигнализации;

–        включение звукового и светового пожарного оповещения (сирена, транспоранты);

–        контроль исправности цепей оповещателей на обрыв и короткое замыкание;

–        управление технологическим оборудованием (задвижки системы вентиляции в помещении и др.);

–        блокировка автоматического пуска при открытии дверей в защищаемое помещение;

–        ручной (с панели прибора «С2000-АСПТ») или дистанционный (с пульта «С2000» или «С2000-ПТ») сброс режима запуска средств

пожаротушения;

–        управление контрольно-пусковыми блоками «С2000-КПБ» для увеличения числа контролируемых цепей запуска;

–        передача служебных и тревожных сообщений на пульт «С2000» и «С2000-ПТ»;

–        управление двумя или тремя пожарными насосами;

–        управление жокей-насосом или устройством компенсации;

–        управление электрозадвижкой или секцией дренчерной завесы;

–        управление технологическим оборудованием (задвижки системы вентиляции в помещении и др.);

–        блокировка автоматического пуска при отключении автоматического режима на любом из шкафов управления насосами.

Состав системы:

–        пульт контроля и управления (ПКУ) "С2000";

–        считыватель электронных идентификаторов (ЭИ) Touch Memory "Считыватель-2";

–        система передачи извещений "СПИ-2000А" в составе:

–        контроллер двухпроводной линии связи "С2000-КДЛ",

–        адресный расширитель "С2000-АР1",

–        адресный расширитель "С2000-АР2",

–        адресный расширитель "С2000-АР8";

–        адресные извещатели:

–        адресный извещатель охранный объемный оптико-электронный инфракрасный пассивный "С2000-ИК",

–        адресный извещатель оптико-электронный поверхностный

"С2000-ШИК",

–        адресный извещатель охранный акустический "С2000-СТ",

–        адресный извещатель охранный магнитоконтактный "С2000-СМК",

–        адресный извещатель пожарный дымовой оптико-электронный

"ДИП-34А",

–        адресный извещатель пожарный тепловой максимально-дифференциальный с измерением температуры адресный "С2000-ИП",

–        адресные извещатель пожарный ручной адресный ИП 513-3А.

–        адресный блок сигнально-пусковой "С2000-СП2";

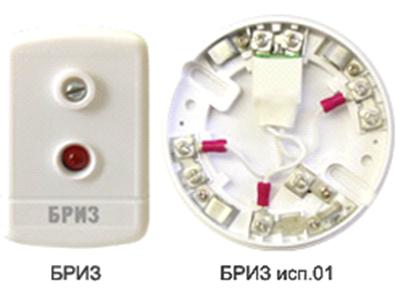

–        блок разветвительно-изолирующий "БРИЗ", "БРИЗ-01";

–        резервированные источники питания на 12 В и 24.

Функциональные возможности и особенности

Все устройства, входящие в ИСО «Орион», имеют несколько общих функциональных особенностей.

Электропитание всех устройств осуществляется от источников постоянного тока номинального напряжения 12 В или 24 В. Поэтому при построении системы охраны или контроля доступа, с использованием ИСО «Орион», для электропитания приборов необходимо использовать резервированные источники электропитания постоянного тока. Для этого могут применяться источники питания постоянного тока «РИП-12» напряжением 12 В и «РИП-24» напряжением 24 В, либо другие с аналогичными характеристиками.

Контроллер «С2000-КДЛ» может подключать к своей адресной двухпроводной линии до 127 адресных извещателей и/или контролируемых цепей через адресные расширители. В контролируемые цепи адресных расширителей можно включать только извещатели с «сухим контактом» на выходе, извещатели с питанием от шлейфа в контролируемые цепи расширителей включать нельзя. Сетевой контроллер «С2000-КДЛ» может получать от адресно-аналоговых пожарных извещателей («ДИП-34А», «С2000-ИП»), подключенных к нему, не только сообщения «Внимание», «Пожар», «Неисправность», «Требуется обслуживание», «Отключен», но и аналоговые значения задымленности и запыленности («ДИП-34А»), температуру в точке установки («С2000-ИП»). При сработке адресных извещателей «С2000-КДЛ» может выдавать команды на включение реле адресных сигнально-пусковых блоков «С2000-СП2», а также посылать эти сообщения в системный контроллер для выдачи команд на включение системных выходов.

В приборах системы можно задавать для исполнительных выходов различные тактики работы этих выходов в зависимости от различных событий: «Тревога», «Внимание», «Пожар», «Неисправность», «Нарушение и восстановление технологического типа шлейфа», «Взятие под охрану», «Снятие с охраны» - всего более 30 тактик работы каждого из выходов приборов.

Все устройства ИСО «Орион» допускают работу в составе системы, под управлением сетевого контроллера. Сетевым контроллером может выступать пульт контроля и управления «С2000», пульт контроля и управления светодиодный «С2000-КС» или персональный компьютер. Максимальное количество приборов в системе, управляемых одним сетевым контроллером не может превышать 127, а для «С2000-КС» - не более 4-х. При использовании нескольких сетевых контроллеров максимальное количество приборов может быть более 16 000.

Все устройства ИСО «Орион» допускают возможность изменения конфигурационных параметров на конкретные требования. При поставке устройств с завода-изготовителя установленная конфигурация ориентирована на некоторые усредненные требования типичного объекта. При поставке с завода-изготовителя у всех устройств ИСО «Орион» установлен системный параметр «сетевой адрес» равный 127. При работе устройств в составе системы этот параметр должен иметь уникальное значение для каждого прибора.

На основе оборудования ИСО «Орион» могут быть построены комбинированные системы, объединяющие в себе функции охранной сигнализации, пожарной сигнализации, контроля доступа, управления видеонаблюдением и управления инженерными системами зданий. При этом в комбинированных системах могут быть могут быть реализованы различные функциональные возможности.

Резервированный источник питания РИП-12

Резервированный источник питания РИП-12 предназначен для бесперибойного питания системы «Орион». РИП-12 приведён на рисунке 2.9.

Рисунок 2.9 - Резервированный источник питания РИП-12

Функциональные возможности:

-        расширенный диапазон входного напряжения сети;

-        датчик вскрытия корпуса.

Встроенный процессор осуществляет:

-        диагностику и управление источником во всех режимах работы;

-        интеллектуальную световую и звуковую индикацию;

-        защиту от короткого замыкания при перегрузке по току с

автоматическим восстановлением работоспособности после устранения

неисправности;

-        проверку наличия АКБ и исправности цепи заряда;

-        защита от переполюсовки аккумуляторной батареи (АКБ);

-        отключение АКБ от нагрузки при ее глубоком разряде для сохранения работоспособности;

-        двухступенчатая защита от превышения выходного напряжения;

-        большой максимальный выходной ток (до 10 минут в час) при включении исполнительных механизмов, АСПТ и т.п. без разряда АКБ;

Технические характеристикиРИП-12 (исп.05):

-        напряжение сети, В150-250;

-        выходное напряжение, В при питании от сети13,6±0,6;

-        при питании от АКБ10...13,6;

-        номинальный выходной ток, А- 8;

-        максимальный выходной ток, А (2 мин)-10;

-        емкость АКБ, А*ч-17;

-        наличие звукового сигнализатора;

-        наличие дистанционного выхода пропадания сетевого питания;

-        наличие микроконтроллера;

-        диапазон рабочих температурот минус 10 до + 40 °C.

Пульт контроля и управления охранно-пожарный "С2000"

Пульт контроля и управления охранно-пожарный "С2000" (далее - пульт) предназначен для работы в составе системы охранно-пожарной сигнализации для контроля состояния и сбора информации с приборов системы, ведения протокола возникающих в системе событий, индикации тревог, управления постановкой на охрану, снятием с охраны, управления автоматикой (рисунок 2.10).

Рисунок 2.10 - Пульт контроля и управления охранно-пожарный "С2000"

Пульт объединяет подключенные к нему приборы в одну систему, обеспечивая их взаимодействие между собой. Он необходим для использования приборов С2000-КДЛ".

К пульту могут быть подключены приемно-контрольные приборы С2000-4", контроллеры двухпроводной линии "С2000-КДЛ", клавиатуры "С2000-К" и "С2000-КС", релейные модули "С2000-СП1", блоки индикации "С2000-БИ", информаторы телефонные "С2000-ИТ", приборы управления пожаротушением "С2000-АСПТ", блоки контрольно-пусковые "С2000-КПБ", контроллеры управления доступом "С2000-2". Приборы и пульт объединяются в систему через интерфейс RS-485.

В системе пульт занимает место центрального контроллера, собирающего информацию с подключенных приборов и управляющего взятием/снятием шлейфов сигнализации (ШС) приборов и системными выходами (релейными выходами или выходами "открытый коллектор").

Контроллер двухпроводной линии "С2000-КДЛ" анализирует состояние адресных датчиков и расширителей,включенных в его двухпроводную линию связи (ДПЛС), передает пульту по интерфейсу информацию об их состоянии и позволяет ставить их на охрану и снимать с охраны командами пульта. Клавиатура "С2000-К" предназначена для организации дополнительных точек управления взятием на охрану и снятием с охраны разделов системы, работает под управлением пульта. Также клавиатура позволяет отображать переданные пультом сообщения на жидкокристаллическом индикаторе со звуковой сигнализацией тревожных сообщений.

Светодиодная клавиатура "С2000-КС" также предназначена для организации дополнительных точек управления взятием на охрану и снятием с охраны разделов системы под управлением пульта. Позволяет индицировать состояния до 20 разделов на светодиодных индикаторах.

Блок сигнально-пусковой "С2000-СП1" позволяет управлять пульту своими релейными выходами командами по интерфейсу RS-485 и предназначен для организации системных релейных выходов.

Блок индикации "С2000-БИ" предназначен для индикации на встроенных светодиодных индикаторах и звуковом сигнализаторе состояний разделов системы.

Информатор телефонный "С2000-ИТ" предназначен для передачи полученных от пульта сообщений по коммутируемым телефонным линиям в форме речевых или пейджинговых сообщений, а также в формате ADEMCO ID Contact.

Пульт позволяет отображать на жидкокристаллическом индикаторе(ЖКИ) сообщения о пожарах, тревогах, неисправностях, взятии на охрану, снятии с охраны и других происходящих в системе событиях. Имеется возможность звуковой сигнализации тревожных сообщений. Пульт позволяет регистрировать сообщения от приборов на печатающем устройстве (принтере) с последовательным интерфейсом RS-232 (например, EPSON LX-300, LX-300+). Пульт сохраняет сообщения в энергонезависимом буфере событий, из которого их можно просматривать на ЖКИ. Пульт позволяет распечатать содержимое буфера событий на принтере. Пульт позволяет передавать сообщения клавиатурам "С2000-К" для отображения и информаторам телефонным "С2000-ИТ" для передачи по телефонным линиям.

Пульт позволяет управлять взятием на охрану и снятием с охраны любых ШС подключенных приборов, а также просматривать состояния ШС. Доступ к данным функциям ограничен с помощью паролей.

Пульт позволяет логически группировать шлейфы сигнализации приборов в разделы. Раздел - это группа ШС, которая контролируется и управляется как одно целое.

Управление разделами дает следующие преимущества по сравнению с управлением по шлейфам:

–        взятие на охрану и снятие с охраны разделов требует меньше действий от пользователя;

–        занимает меньше времени, меньше вероятность ошибки оператора. Если необходимо ставить на охрану или снимать с охраны большое количество ШС, особенно если это ШС разных приборов, объединение этих ШС в раздел дает особенно большой эффект;

–        пользователь может ставить на охрану или снимать с охраны только те разделы, на управление которыми у него есть права;

–        управлять взятием на охрану и снятием с охраны разделов можно не только с пульта, но и с подключенных к пульту приборов "С2000-К", "С2000-КС", "С2000-4", "С2000-2" или "С2000-КДЛ";

–        появляется возможность организации системных выходов (реле);

–        можно использовать блоки "С2000-БИ" для индикации состояний разделов.

При этом имеются следующие ограничения:

–        количество ШС, которые могут быть включены в разделы, ограничено;

–        необходимо конфигурирование пульта с помощью персонального компьютера.

Пульт позволяет управлять взятием на охрану и снятием с охраны разделов и просматривать их состояния. Доступ к этим функциям защищен паролем (PIN-код, ключTouch Memory или Proximity карточка). Разделы, которыми разрешено управлять пользователю, а также полномочия по управлению разделами (разрешено ли взятие, разрешено ли снятие), определяются уровнем доступа его пароля. Пульт позволяет индицировать результат операций взятия на охрану и снятия с охраны. Управление разделами возможно как с пульта (PIN-кодом), так и с подключенных к пульту клавиатур "С2000-К" и "С2000-КС" (PIN-кодом) и приборов "С2000-4", "С2000-2", "Сигнал-20П SMD" и "С2000-КДЛ" (ключом Touch Memory или Proximity карточкой).

Контроллер доступа "С2000-2"

Контроллер доступа "С2000-2" (в дальнейшем - контроллер) предназначен для управления доступом через одну или две точки доступа путем считывания кодов предъявляемых идентификаторов (карт Proximity, ключей Touch Memory и PIN-кодов), проверки прав доступа и замыкания (размыкания) контактов реле, управляющих запорными устройствами (рисунок 2.11).

Рисунок 2.11 - Контроллер доступа "С2000-2"

Контроллер предназначен для использования либо в составе системы "Орион" на базе персонального компьютера с ПО АРМ "Орион 1.0 КД" выпуск 7 и выше, либо с ПО АРМ "Орион-Про" версии 1.8 и выше, либо в составе системы "Орион" на базе пульта "С2000" версии 1.20 и выше, либо для автономного использования.

Централизованный контроль доступа - считывание кода предъявленного ключа и передача его в сетевой контроллер (АРМ "Орион") с последующим предоставлением либо запретом доступа по данному ключу по команде сетевого контроллера (только при работе в составе системы "Орион" на базе персонального компьютера).

Управление постановкой на охрану и снятием с охраны разделов (при работе в составе системы "Орион" на базе персонального компьютера или пульта "С2000"). Управление постановкой на охрану и снятием с охраны двух шлейфов охранной сигнализации (ШС), контроль состояния ШС с передачей тревожных извещений по интерфейсу RS-485 на сетевой контроллер (АРМ "Орион" или пульт "С2000").

Контроллер предназначен для установки внутри объекта и рассчитан на круглосуточный режим работы.

Контроллер двухпроводной линии

Контроллер двухпроводной линии связи "С2000-КДЛ" (в дальнейшем - контроллер, рисунок 2.12), входящий в состав системы передачи извещений "СПИ-2000А" интегрированной системы охраны "Орион", предназначен для охраны объектов от проникновения и пожаров путем контроля состояния адресных зон (зон), которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями и/или контролируемыми цепями (КЦ) адресных расширителей (АР), управления выходами адресных сигнально-пусковых блоков, включенных параллельно в двухпроводную линию связи (ДПЛС), выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на пульт контроля и управления "С2000" (ПКУ) (версии 1.20 и выше) или компьютер по интерфейсу RS-485, также для локального управления собственными адресными зонами и централизованным управлением зонами, входящими в состав разделов системы. Возможность работы по интерфейсу RS-485 позволяет использовать контроллер в интегрированной системе охраны "Орион".

Рисунок 2.12- Контроллер двухпроводной линии

Встроенные тактики работы контроллера также позволяют использовать его в инженерных системах (учет расхода ресурсов, управления исполнительными устройствами, терморегулирования).

В двухпроводную линию связи могут быть включены следующие адресные устройства (АУ), дополнительные устройства, а также их исполнения:

–        адресные расширители "С2000-АР1" (АР1), "С2000-АР2" (АР2), "С2000-АР8" (АР8);

–        пожарный дымовой оптико-электронный адресно-аналоговый извещатель "ДИП-34А";

–        пожарный тепловой максимально-дифференциальный адресно-аналоговый извещатель "С2000-ИП";

–        пожарный ручной адресный извещатель "ИПР513-3А";

–        охранный поверхностный звуковой адресный извещатель "С2000-СТ";

–        охранный объемный оптико-электронный адресный извещатель "С2000-ИК";

–        охранный поверхностный оптико-электронный адресный извещатель "С2000-ШИК";

–        охранный магнитоконтактный адресный извещатель "С2000-СМК";

–        адресный счетчик расхода "С2000-АСР2" (АСР);

–        адресный сигнально-пусковой релейный блок "С2000-СП2" (СП2);

–        блок разветвительно-изолирующий "БРИЗ", "БРИЗ исп.01";

–        дымовые оптико-электронные адресные пожарные извещатели 4192SD, 4192SDT;

–        инфракрасный пассивный охранный адресный извещатель PIR 4278;

–        инфракрасный пассивный охранный адресный извещатель PIR 4275;

–        модули расширения двухпроводной линии связи 42081, 42081U, 4209U, 42091.

Контроллер обладает возможностью индикации на встроенных световых индикаторах:

–        состояния контроллера;

–        состояния обмена по ДПЛС и по интерфейсу RS-485.

Контроллер обладает возможностью работы в составе подсистемы передачи извещений СПИ-2000А интегрированной системы охраны "Орион" с выдачей извещений и приемом команд по интерфейсу RS-485 с пульта контроля и управления "С2000" (ПКУ) версии 1.10 и выше, с компьютера через ПКУ "С2000" или преобразователь/повторитель интерфейсов "С2000-ПИ", или через преобразователь интерфейсов с гальванической развязкой (ПИ-ГР).

Контроллер предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы.

Конструкция контроллера не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также в пожароопасных

помещениях.

По устойчивости к механическим воздействиям исполнение контроллера соответствует категории размещения 03 по ОСТ 25 1099-83.

По устойчивости к климатическим воздействиям контроллер выпускается в исполнении 3 по ОСТ 25 1099-83, но для работы при температуре от 243 до 323 К (от минус 30 до +50 °С).

Характеристики

Напряжение питания контроллера от внешнего источника питания постоянного тока - от 10,2 до 28,4 В (например, "РИП-12", "РИП-24" и т.п.).

Потребляемая мощность контроллером - не более 4 Вт.

Потребляемый ток контроллером, Iобщ:

–        при питании от источника с выходным напряжением 12 В - не более 200 мА;

–        при питании от источника с выходным напряжением 24 В - не более 100 мА;

–        при отсутствии подключенных к ДПЛС АУ I_общ = 70 мА;

–        при включении в ДПЛС АУ, I_общ = 70 мА + IАУ, где IАУ - токопотребление АУот ДПЛС;

–        при включении в ДПЛС АУ одного типа с токопотреблением I1 количеством N1 и АУ другого типа с токопотреблением I2 количеством N2, Iобщ = 70мА+N1 ·I1 + N2 ·I2.

Количество адресуемых зон (адресных извещателей и КЦ адресных расширителей, адресных счетчиков расхода, реле сигнально-пусковых блоков), подключаемых к контроллеру по двухпроводной линии связи (информационная емкость) - 127.

Количество подключаемых считывателей электронных ключей Touch Memory, Proximity-карт или PIN-кода с выходным интерфейсом Touch Memory (1-Wire, µ-LAN) или Wiegand - 1.

Контроллер обеспечивает управление двумя светодиодами (одним двухцветным светодиодом) считывателя. Уровни управления соответствуют логическим уровням "+5 В КМОП". При прямом подключении светодиодов, контроллер ограничивает ток через светодиоды на уровне 10 мА.

Контроллер обеспечивает управление звуковым сигнализатором считывателя. Уровни управления соответствуют логическим уровням "+5 В КМОП". Емкость памяти кодов ключей Touch Memory (Proximity-карт, PIN-кодов) - 512.

Расстояние от контроллера до считывателя - не более 100 м.

Длина двухпроводной линии связи не более 700 м при сечении жил проводов 0,75 мм2 (диаметр жил не менее 0,9 мм) в режиме максимальной нагрузки в конце линии.

Пульт контроля и управления светодиодный "С2000-КС"

Пульт контроля и управления светодиодный "С2000-КС"(Рисунок 2.13) может работать как в режиме пульта(ведущего опрос), так и в режиме управляемой клавиатуры.

Рисунок 2.13-Пульт контроля и управления светодиодный "С2000-КС"

Пульт "С2000-КС" предназначен для работы совместно с приемно-контрольными приборами "Сигнал-20", "Сигнал-20П", "С2000-4", контроллером двухпроводной линии "С2000-КДЛ", релейными блоками "С2000-СП1", "С2000-КПБ", блоком индикации "С2000-БИ", информатором телефонным "С2000-ИТ".

Пульт "С2000-КС" в режиме управляемой клавиатуры предназначен для работы в качестве устройства управления и индикации под управлением пульта "С2000", "С2000М", "С2000-КС" (в режиме пульта) или АРМ "ОРИОН".

Режим клавиатуры

Постановка на охрану и снятие с охраны зон системы персональным кодом пользователя (PIN-кодом).

Индикация состояния доступных пользователю разделов (взят, снят, невзят, тревога, неисправность, внимание, пожар, нарушение блокировки).

Возможность звуковой сигнализации тревожных состояний разделов.

Работа под управлением пульта контроля и управления "С2000", "С2000М", "С2000-КС" (в режиме пульта) или АРМ "Орион".

Настройка "С2000-КС" (в том числе, паролей пользователей, программ управления реле) может производиться как локально, так и с использованием компьютера).

Технические характеристики:

–        Индикация состояния доступных пользователю разделов (взят, снят, невзят, тревога, неисправность (нарушение блокировки корпуса, короткое замыкание, обрыв), внимание, пожар, нападение)

–        Возможность конфигурирования как с компьютера, подключенного через "С2000-ПИ", так и с клавиатуры "С2000-КС" (используя пароль установщика)

–        Длина линии интерфейса RS-485 - до 4000 м.

–        Напряжение питания - от 10,0 до 28,4 В.

–        Ток потребления в дежурном режиме, не более:

–        при напряжении питания 12 В - 100 мА,

–        при напряжении 24 В - 50 мА.

–        Клавиатура - 18 клавиш с подсветкой.

–        Индикаторы - двухцветные светодиоды (20 для отображения состояний зон, а также светодиоды "тревога", "пожар", "авария", "работа")

–        Рабочий диапазон температур - от минус 30 до +50 °С.

–        Габаритные размеры - 85х75х20 мм.

Блок разветвительно-изолирующий "БРИЗ^"

Предназначен для использования в двухпроводной линии связи контроллера "С2000-КДЛ" с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания.

"БРИЗ" рассчитан на непрерывную круглосуточную работу. "БРИЗ" относится к невосстанавливаемым, периодически обслуживаемым изделиям. "БРИЗ" приведен на рисунке 2.14.

Рисунок 2.14- Блок разветвительно-изолирующий

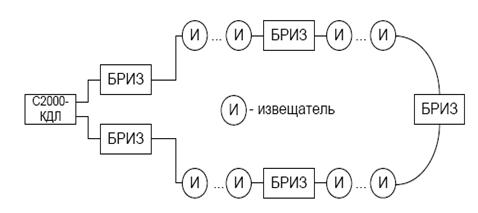

На рисунке 2.15 схема включения "БРИЗ" в топологии линий типа "кольцо"

Рисунок 2.15- схема включения "БРИЗ" в топологии линий типа "кольцо"

На рисунке 2.16 схема включения "БРИЗ" в топологии линий типа "дерево"

Рисунок 2.16- схема включения "БРИЗ" в топологии линий типа "дерево"

На рисунке 2.17 схема включения "БРИЗ" в топологии линий смешанного типа

Рисунок 2.17- схема включения "БРИЗ" в топологии линий смешанного типа

Извещатель охранный объемный оптико-электронный адресный "С2000-ИК"

Извещатель «С2000-ИК» (Рисунок 2.18) предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и передачи извещения о тревоге по двухпроводной линии связи (ДПЛС) контроллеру «С2000-КДЛ».

Включается в интегрированную систему охраны "Орион" в составе комплекса технических средств программно управляемого АРМ "ОРИОН". При этом обеспечивается оперативное отображение состояния извещателя по конкретному адресу по всему объекту.

Рисунок 2.18- Извещатель охранный адресный "С2000-ИК"

"С2000-ИК" включается в двухпроводную линию связи контроллера "С2000-КДЛ" и обеспечивает:

–        надежное обнаружение проникновения в охраняемую зону;

–        отсутствие ложных срабатываний при перемещении мелких животных;

–        отсутствие реакции на перепады фоновой освещенности;

–        защищенность от электромагнитных полей;

–        отсутствие реакции в условиях конвективных тепловых потоков;

–        защищенность от воздействия импульсов напряжения по линии связи;

–        возможность индикации режима тревоги;

–        установку адреса в пределах от 1 до 127.

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый "ДИП-34А"

Пожарный дымовой оптико-электронный адресно-аналоговый извещатель "ДИП-34А" (Рисунок 2.19) предназначен для контроля состояния и обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений и выдачи извещений "Пожар", "Запыленность", "Внимание", "Неисправность", "Отключен".

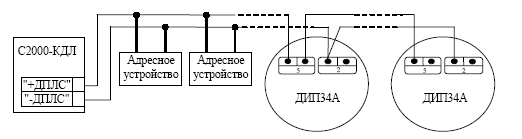

На рисунке 2.20 приведена схема соединений.

Рисунок 2.19- Извещатель пожарный дымовой адресно-аналоговый "ДИП-34А"

Рисунок 2.20- Схема соединений

Возможности:

–        раннее обнаружение пожара;

–        программная установка уровней задымленности "день-ночь";

–        предтревожное сообщение "Внимание";

–        контроль работоспособности;

–        контроль запыленности;

–        контроль текущего значения концентрации дыма;

–        питание по двухпроводной линии связи (от "С2000-КДЛ");

–        подключение к двухпроводной линии до 127 извещателей;

–        световая индикация дежурного режима, перехода в режим "Пожар" и неисправности;

–        проверка работоспособности магнитом;

–        надежная защита от насекомых;

–        защита от пыли в период строительства, ремонта.

Технические характеристики:

–        чувствительность извещателя соответствует задымленности окружающей среды с оптической плотностью - не менее 0,05 и не более 0,2 дБ/м;

–        инерционность срабатывания извещателя при достижении пороговой удельной оптической плотности окружающей среды не превышает 10 секунд;

–        потребляемый извещателем ток, не более 600 мкА;

–        время технической готовности извещателя, не более 60 с;

–        диапазон рабочих температур - от минус 30 до +55 °С;

–        габаритные размеры извещателя вместе с розеткой;

–        диаметр, не более 100 мм;

–        высота, не более 46 мм.

Блок сигнально-пусковой "С2000-СП1"

На рисунке 2.21 приведен исполнительный релейный сигнально-пусковой блок "С2000-СП1". Назначение блока - управление четырьмя реле по интерфейсу RS-485.

Программируемая логика управления реле позволяет:

–        управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и другие);

–        использовать реле для передачи извещений на пульт централизованного наблюдения;

–        организовывать взаимодействие с системой видеонаблюдения;

–        осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт "С2000" или компьютер при аварии основного компьютера.

Контроль за напряжением питания и наличием связи по интерфейсу RS-485.

Световые индикаторы состояния каждого реле.

Мощные выходные реле "С2000-СП1" исп.01 позволяют:

–        управлять силовыми исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и другие);

–        управлять силовой автоматикой (вентиляция, дымоудаление и др.).

Рисунок 2.21- Блок сигнально-пусковой «С2000-СП1»

Технические характеристики:

–        количество выходов - 4 релейных выхода;

–        напряжение питания - 12 В ... 24 В;

–        максимальная коммутируемая мощность каждого реле - 30 ВА;

–        максимальное коммутируемое напряжение - 100 В;

–        максимальный коммутируемый ток одного канала - 2 А;

–        потребляемый ток прибором, не более - 140 мА;

–        рабочий диапазон температур - от минус 30 до +50 °С;

–        габаритные размеры-150 х 103 х 35 мм.

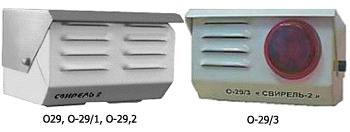

Оповещатель охранно-пожарный звуковой "Свирель-2"

Предназначен для подачи звукового сигнала при обнаружении проникновения на охраняемый объект, а также для подачи аварийных звуковых сигналов на различных объектах в помещениях и на улице, исп.03 наряду со звуковым сигналом выдает и световой сигнал. Оповещатель охранно-звуковой приведен на рисунке 2.23.

Рисунок 2.23- Оповещатель охранно-пожарный звуковой

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

–        для АЦДР.425542.001 "Свирель-2" - не менее 105 дБ;

–        для АЦДР.425542.001-01 "Свирель-2", исп.01 - не менее 100 дБ;

–        для АЦДР.425542.001-02 "Свирель-2", исп.02 - не менее 105 дБ;

–        для АЦДР.425542.001-03 "Свирель-2", исп.03 - не менее 100 дБ;

–        несущая частота звуковых сигналов - 2000-4000 Гц.

потребляемый ток:

–        для "Свирель-2" не более 600 мА;

–        для"Свирель-2", исп.01 не более 300 мА;

–        для "Свирель-2", исп.02 не более 300 мА;

–        для "Свирель-2", исп.03 не более 350 мА:

–        время непрерывной работы - не менее 10 мин:

–        диапазон температур - от минус 30 до +45 °С:

–        относительная влажность воздуха - до 100 % при температуре +25 °С с конденсацией влаги:

–        габаритные размеры - 66 х 92 х 118 мм.

.2.2 Цифровая адресная охранно-пожарная система "Гриф-2000"

Система "Гриф-2000" - представитель класса адресных систем, благодаря своим возможностям предназначена для охраны самых разнообразных объектов с повышенным уровнем риска: музеев, банков, офисов, коттеджей, коммерческих и промышленных предприятий.

Концепция системы

Разработка системы «ГРИФ-2000» базировалась на следующих основных положениях:

–        использование цифровых кодов для передачи состояния извещателей по линиям связи в охранно-пожарную панель;

–        трансформация неадресных извещателей в «квазиадресные» за счет использования малогабаритных (встраиваемых) адресных модулей;

–        минимизация возможности саботажа (обхода) охранных датчиков за счет применения малогабаритных адресных модулей, устанавливаемых внутри корпуса неадресного извещателя или рядом с ним;

–        модульность - изменение производительности и набора функциональных возможностей путем включения в состав системы модулей различного назначения; использование стандартного интерфейса rs-485 для обмена данными между модулями системы;

–        автономная работа при сохранении основных функций системы при нарушении связи с компьютером и/или пропадании сетевого электропитания;

–        гибкость топологии, т.е. возможность реализации как моноканальной, так и радиальной (древовидной) структуры информационных магистралей с учетом их оптимальной прокладки на охраняемом объекте;

–        гибкость конфигурации за счет возможности организации произвольного количества разделов с переменным количеством зон в разделе и программируемой логики событий;

–        высокая реактивность системы при реализации автоматизированной тактики взятия/снятия под охрану и минимизация времени доставки информации на компьютер управления поста охраны объекта.

Рисунок 2.24-Цифровая адресная охранно-пожарная система "Гриф-2000"

охранный пожарный сигнализация монтажный

Структура системы

Структурная схема адресной охранно-пожарной системы "Гриф-2000" изображена на рисунке 2.24.

Основным модулем системы является многофункциональный контроллер - охранно-пожарная панель, имеющая до 10 интерфейсов RS-485, 1 интерфейс RS-232.

Панели (до 31 шт.) объединяются в сеть RS-485, подключаемую к компьютеру или нескольким компьютерам, связанным локальной сетью и образующим рабочие места оператора, администратора системы и др.

К каждой панели с помощью адресных линий - интерфейсов RS-485 (до 8 на панель), подключаются адресные периферийные устройства (до 31 на каждый интерфейс) - адресные модули, релейные модули, шлейфовые концентраторы (на 4 ОШ/4 ПШ), пользовательские клавиатуры, считыватели прокси-карт (брелков Touch Memory, а также неадресуемые модули репитера интерфейса .

К отдельному интерфейсу RS-485 возможно подключение системной клавиатуры. Адресный модуль обеспечивает возможность адресации подключенного к нему извещателя (включая тамперный контакт). Установка малогабаритного адресного модуля в непосредственной близости от извещателя или внутри последнего позволяет минимизировать возможность саботажа (обхода) датчика.

Количество адресных линий в системе может изменяться в зависимости от топологии объекта и может составлять 1, 2, 4 или 8 на каждую панель. При этом использование модулей репитера позволяет подключать к одной адресной линии до 248 периферийных модулей, а также дает возможность адаптировать топологию кабельной сети к особенностям объекта и минимизировать длину кабелей.

Количество адресных линий панели (1, 2, 4 или 8) задается переключателем в охранно-пожарной панели и не требует дополнительного программирования.

Каждая зона в системе может быть определена как обычная, оперативная или контрольная.

Оперативная зона - это зона, которая не может быть снята с охраны оператором, а срабатывание извещателя контрольной зоны не приводит к появлению сообщения о тревоге, но записывается в протокол событий.

Зоны объединены в разделы, обеспечивая возможность независимой работы с системой различных пользователей. Несколько разделов могут объединяться в общий раздел, который автоматически ставится или снимается с охраны при выполнении данного условия для всех входящих в него разделов.

Дополнительные возможности по управлению различными исполнительными устройствами охраняемого объекта (замки, сирены, осветительные приборы и т.п.) предоставляют релейные модули. Каждое реле данного модуля может быть запрограммировано на срабатывание в соответствии с состоянием определенной зоны или по заданному временному расписанию; также возможно программирование релейных модулей по срабатыванию на сигнал «Пожар».

Шлейфовые концентраторы рассчитаны на подключение 4 аналоговых охранных (охранный шлейфовый концентратор) или 4 пожарных (пожарный шлейфовый концентратор) шлейфов.

К пожарным шлейфам возможно подключение различных типов активных и пассивных пожарных извещателей (дымовых и тепловых), ручных извещателей. Различается срабатывание одного или двух и более датчиков в каждом шлейфе, что позволяет формировать сигналы «ВНИМАНИЕ» и «ПОЖАР», возможно индивидуальное программирование каждого шлейфа от охранно-пожарной панели на один из двух вариантов стратегии принятия решения о пожаре по одному сработавшему извещателю или по двум сработавшим извещателям, производится постоянный контроль состояния пожарных шлейфов с передачей на охранно-пожарную панель сообщений о коротком замыкании и обрыве шлейфа в случае возникновения такой ситуации в любом из шлейфов.

Составные части системы

Панель относится к классу приемно-контрольных приборов с адресными информационными линиями, образующими древовидную или моноканальную структуру из 10 линий на базе интерфейса RS-485, в том числе:

–        для связи с компьютерами системы - 1;

–        для подключения периферийных устройств - 8;

–        для подключения системной клавиатуры - 1;

–        интерфейс RS-232 - 1.

Конструктивное исполнение панели предусматривает возможность установки отдельных периферийных устройств непосредственно в корпусе панели, для чего предназначен внутренний интерфейс расширения.

Длины информационных линий определяются параметрами интерфейсов RS-485 и составляют до 1,2 км. Применение репитеров позволяет увеличить нагрузочную способность информационных линий и увеличить их длину.

Панель имеет два программируемых релейных выхода для управления исполнительными устройствами.

Скорость обмена данными панели с компьютером - до 115,2 кбит/с, скорость обмена данными панели с периферийными устройствами - 38,4 кбит/c.

Для питания периферийных устройств панель имеет 8 встроенных стабилизированных источников 12 В 300 мА .

Энергонезависимая память панели обеспечивает хранение протокола до 2500 событий. Питание: основное - сеть 220 В 50 Гц, резервное - аккумулятор 12 В 7,2 А∙ч с контролем его состояния и автоматическим подзарядом.

Адресный модуль предназначен для обработки и передачи информации о состоянии 2-х пар "сухих" контактов охранного извещателя - реле тревоги и контактов тампера (датчика вскрытия извещателя).

Малые габариты адресного модуля позволяют устанавливать его в непосредственной близости от извещателя (или внутри него) для минимизации возможности саботажа (обхода) извещателя.

Шлейфовый концентратор предназначен для обработки и передачи информации о состоянии 4-х аналоговых охранных шлейфов, подключаемых к модулю.

К охранным шлейфам могут быть подключены датчики любых типов, имеющих "сухие" контакты тревоги.

Релейный модуль предназначен для управления исполнительными устройствами, имеет 4 программируемых релейных выхода.

Пользовательская клавиатура предназначена для реализации автоматизированной тактики взятия/снятия под охрану с помощью персонального кода. Клавиатура имеет наборное поле из 12 клавиш.

Клавиатура обеспечивает светодиодную индикацию текущего состояния охраняемых зон (взяты под охрану / сняты с охраны, ожидание, невзятие), звуковые сигналы (взятие, невзятие, ожидание) , подачу сигнала «Паника».

Клавиатура имеет возможность управления исполнительным устройством (например, замком) с помощью программируемого релейного выхода. Считыватель карт (брелков Touch Memory) также предназначен для автоматизации процедур взятия/снятия при помощи персональных карт или брелков. Неадресуемый модуль конвертера/репитера интерфейса RS-485 предназначен: конвертер - для преобразования интерфейсов; репитер - для увеличения числа адресных периферийных устройств, подключаемых к интерфейсу охранно-пожарной панели, ветвления информационной магистрали, а также увеличения длины линии связи (свыше 1,2 км). Поддерживает скорости обмена от 1200 до 115200 бит/с.

Основные характеристики системы «Гриф» приведены в таблице 2.5.

Таблица 2.5 - Основные характеристики системы «Гриф»

3. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ

Задача проектирования охранно-пожарной сигнализации для помещений пятого этажа третьего корпуса Учреждения образования «Белорусский государственный университет транспорта» сводится к решению вопросов, связанных с разработкой структурной схемы, плана-схемы размещения оборудования ОПС, удовлетворяющих целому ряду параметров по нормативам размещения, тактике охраны и др.

Проектирование ОПС произведем отдельно для случаев использования системы с аналоговыми шлейфами и адресной системы охранно-пожарной сигнализации.

На данном этапе адресная система имеет преимущество над аналоговой так как:

она позволила резко сократить количество линий связи на объекте и осуществить цифровой обмен информацией между извещателями и ПКП по одной адресной шине;

система предназначена не только для передачи адреса, но и для передачи количественного значения контролируемого фактора пожара, измеренного извещателем;

более гибкая конфигурация системы;

возможность наращивания ситемы с наименьшими затратами.

3.1 Перечень и характеристика защищаемого объекта

Защищаемые помещения находятся на пятом этаже 5-ти этажного учебного корпуса №3 комплекса зданий Учреждения образования «Белорусский государственный университет транспорта»

На участке находятся нежилые, подлежащие защите охранной сигнализацией помещения. С севера существующего этажа учебного корпуса №3 имеется проход в учебный корпус №4. С юга к зданию примыкает учебный корпус №2.

Восточная часть 5-го этажа здания выходит на улицу Кирова, а западная часть во внутренний двор комплекса зданий.

Габариты 5-го этажа в плане - 63,9х22,5 м;

Здание коридорного типа. В торцах здания расположены лестничные клетки.
