Исследование влияния параметров движения объекта, находящегося за препятствием, на эффективность улучшения его радиоголографического изображения методом пространственной фильтрации

Дипломная работа

Исследование влияния параметров движения объекта, находящегося за препятствием, на эффективность улучшения его радиоголографического изображения методом пространственной фильтрации

Реферат

моделирование изображение радиоголографический компьютерный

Радиоголография, радиовидение, радиоголографическое изображение, обнаружение объекта, препятствие, метод пространственной фильтрации.

Объектом исследования является изменение параметров движения цели для улучшения радиоголографического изображения методом пространственной фильтрации.

Цель работы - улучшение радиоголографического изображения объекта, движущегося за препятствием, методом пространственной фильтрации.

В процессе работы проводилось компьютерное моделирование для локализации объекта, находящегося в свободном пространстве. Получены результаты радиоголографического изображения объекта, движущегося за плоскостью стены.

Введение

моделирование изображение радиоголографический компьютерный

Тема работы весьма актуальна, поскольку в наше время может возникнуть необходимость в обнаружении людей, объектов за различными оптически непрозрачными препятствиями. Обнаружение людей может потребоваться, например, в антитеррористических ситуациях, в поисково-спасательных мероприятиях, где требуется узнать о местонахождении людей за стенами зданий или завалами. Так же можно определить расположение различных предметов в помещении.

Работа посвящена обнаружению живых объектов и формирование радиоизображений объектов за преградами.

Некоторые идеи и решения, полученные в ходе информационного поиска по теме, могут быть полезны при решении поставленной в дипломной работе задачи. В работе [3] рассмотрена задача об обнаружении объекта за оптически непрозрачным препятствием. В ней приведены теоретические обоснования и приведены результаты проведенного эксперимента. Это можно применить для выполнения поставленной мною задачи.

Так же рассмотрены близкие проблемы:

-  особенности построения сверхширокополосных радиолокаторов, предназначенных для непрерывного наблюдения и контроля помещений и территорий, связанных с несанкционированным проникновением или перемещением людей, в том числе неподвижных людей (по движению грудной клетки) и людей, находящихся за оптически непрозрачными преградами (стены, растительность, туман, дым) [6];

-       обнаружения изменения положения объекта и устройство для его реализации [7];

-       обнаружения людей и движущихся объектов за преградой и устройство для его осуществления <#"668729.files/image001.gif">

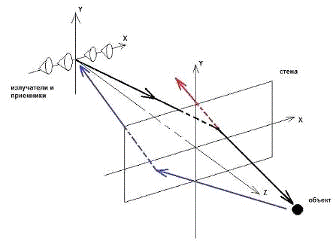

Рис. 1. Модель плоского препятствия

Имеется антенная система, состоящая из излучателей и приемников, которая находится в плоскости параллельной плоскости стены (см. рис. 1). За этой стеной на некотором расстоянии располагается исследуемый объект. Сигнал от излучателя, достигнув стены, отражается от нее, а также проходит через нее. Таким образом, стена вносит искажения в прошедший сигнал и создает помеху, отраженную от ее плоскости. Модель препятствия создается при помощи радиус-векторов , ,  и , где

 (1)

,

а , , , , ,  - координаты радиус-векторов излучателей и приемников, , ,  - координаты радиус-векторов стены, , ,  - координаты радиус-векторов исследуемого объекта.

Выводы по главе

Радиовидение в настоящее время является развивающейся областью для обнаружения и распознавания объектов, находящихся за оптически непрозрачным препятствием. Преграда, расположенная между антенной системой и объектом , вносит искажения в конечный результат. Для избавления от помехи, создаваемой стеной, надо использовать определенный алгоритм, чтобы добиться наилучшего результата.

2. Метод пространственной фильтрации

.1 Описание метода

В данном методе используется антенна, которая в одном фиксированном положении производит передачу сигнала к объекту, принимает отраженный сигнал, а затем перемещается по оси, параллельной стене, где в следующем положении измерения повторяются (см. рис. 2) [3].

Рис. 2. Модель передачи сигнала

Предположим, что имеется N положений антенны. Для P точечных целей, сигнал, принятый на n-ой антенне, после отражения от объекта, находится из выражения [3]:

, (2)

где  - передаваемый сигнал,  - коэффициент отражения p-ой цели, - время прохождения сигнала туда и обратно между n-ой антенной и p-ой целью.

Если стена отсутствует, то время задержки может быть найдено по формуле :

,     (3)

где  - скорость распространения волн,

и  - координаты

p-ой цели и n-ой антенны, соответственно. На радиоголограмме (k,l)-пикселю соответствует значение [3]:

. (4)

Если антенна расположена таким образом, что сигнал распространяется перпендикулярно стене, то значительная часть может отразиться назад от самой стены (см. рис 3). Если поглощающая способность стены высока, а сигнал имеет недостаточную мощность, то большая часть сигнала будет отражена обратно, и цель не будет зафиксирована.

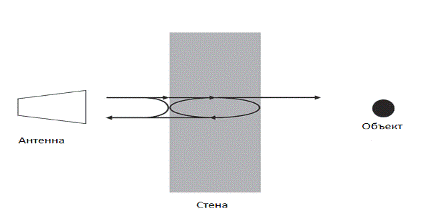

Рис. 3. Основные трудности

Если полученный сигнал можно представить в виде суперпозиции двух сигналов, от стены и от объекта, то для лучшего результата можно провести вычитание фона по некоторому алгоритму. Полученный сигнал можно представить в виде [3]:

,(5)

где     - сигнал, отраженный от стены, - время прохождения сигнала туда и обратно между стеной и антенной, - время прохождения сигнала туда и обратно между объектом и текущим положением антенны.

Задержка между стеной и антенной постоянна, а между объектом и антенной - меняется, в зависимости от положения антенны. При , и  получим выражение [3]:

 (6)

для n=0,…,N-1. Если зафиксировать время t, то сигнал - функция n по переменной . Тогда мы можем переписать (6) в виде [3]:

,        (7)

где  и . (8)

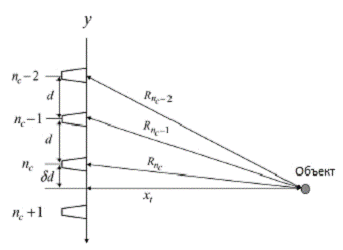

Рис. 4. Расположение цели и антенн

На рис. 4 [3] показано расположение цели и антенн. Предположим, что  находится ближе к цели. Если рассеяние на стене пренебрежимо мало, то

 (9)

В большинстве случаев расстояние до цели много больше расстояния d между антеннами. Тогда . Используя разложение в ряд Тейлора, мы можем аппроксимировать (9) как

.(10)

Тогда

 .(11)

Полученный сигнал при можно записать в виде

 (12)

для n=0,…,N-1 и .

.2 Фильтр для практической реализации метода

На рис. 5 приведен пространственный спектр принятого сигнала. На каждом приемном устройстве наиболее сильная помеха от стены будет занимать низкую пространственную частоту. От воздействия стены на конечный результат можно избавиться, отфильтровав пространственные частоты, соответствующие части сигнала отраженного от препятствия.

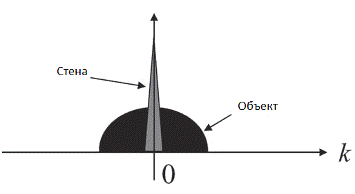

Рис. 5. Пространственный спектр сигнала

Максимальная эффективная полоса частот определяется как [3]:

где L-длина антенной решетки, R - расстояние до цели, - разрешение антенны.

Используется ФВЧ-фильтр с частотной характеристикой:

На рис. 6 приведены графики частотных характеристик ФВЧ-фильтра при =0,7, 0,8 и 0,9 соответственно. При различных соотношениях в размерах стены и объекта будут также изменяться и пространственные спектры. Поэтому необходимо использовать ФВЧ-фильтры с разными . Но при этом изменяется и ширина переходной полосы. На рис. 7 показан результат после применения ФВЧ-фильтра.

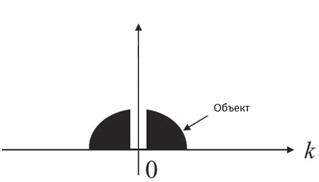

Рис. 7. Пространственный спектр обработанного сигнала

Применяемый фильтр с данной частотной характеристикой отфильтровывает низкие пространственные частоты, соответствующие сигналу, отраженному от стены и, таким образом, улучшается конечный результат, который позволяет говорить о местонахождении объекта за преградой.

Выводы по главе

Данный метод также имеет недостатки, а именно требуется неоднократная запись антеннами отраженного сигнала в разных положениях, что в некоторых случаях может оказаться неудобным, либо вовсе невыполнимым. Поэтому в данном случае установка должна иметь наиболее мобильную форму, обладать указанными выше параметрами.

1. Исследование улучшения радиоголографических изображений объекта, находящегося за плоским препятствием, методом пространственной фильтрации

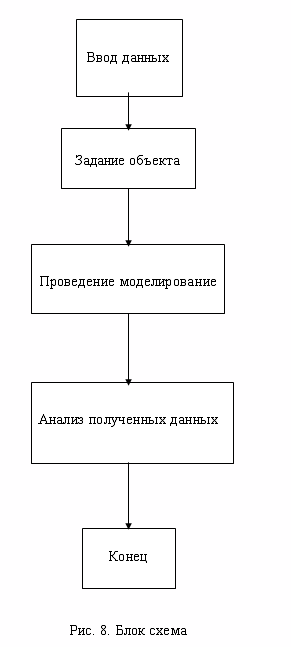

Алгоритм проведения моделирования

3.1 Модель обработки радиоголограмм

Рис.9. Модель плоского препятствия

Моделирование проводилось в среде MathCAD. Рабочая частота f=35 ГГц, длина волны λ=0,008 м. Антенная система содержит 20 элементов. Расстояние от антенной системы до стены 1 м. Размеры стены 5х5 м, она является однородной, не учитывается толщина препятствия, дифракция на ее краях, искажения, возникающие внутри преграды.

.2 Влияние параметров движения объекта от стены на улучшение радиоголографического изображения

Характер движения объекта задавался однородным, и через равные промежутки времени проводились соответствующие измерения. Объект не выходил за размеры препятствия. Далее приведены результаты компьютерного моделирования.

) Локализация объекта, находящегося в свободном пространстве. Расстояние от стены до цели 1 м.

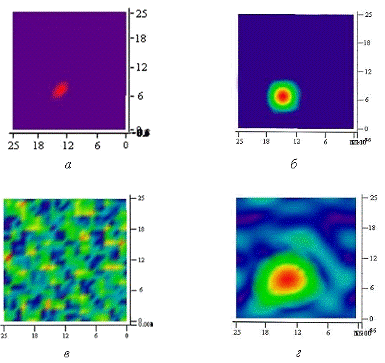

Рис. 10. Графическое и радиоголографические изображения объекта

На рис. 10 (а) показано графическое задание исследуемого объекта. На рис. 10 (б) - рис. 10 (г) приведены следующие результаты:

б)             изображение объекта, не расположенного за стеной;

в)      изображение объекта, расположенного за стеной;

г)       изображение объекта, расположенного за стеной, после применения пространственной фильтрации.

По полученным данным можно говорить о том, что стена вносит искажения в конечный результат. Без применения фильтрации распознать объект, находящийся за стеной, и его местоположение невозможно. Метод пространственной фильтрации эффективно улучшает изображение исследуемого объекта находящегося за оптически непрозрачным препятствием.

2) Локализация объекта, отдаляющегося перпендикулярно от плоскости стены.

Ниже (см. рис. 11) схематично изображена траектория движения объекта.

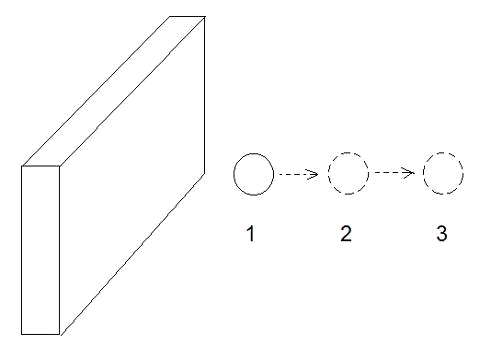

Рис. 11. Траектория движения объекта

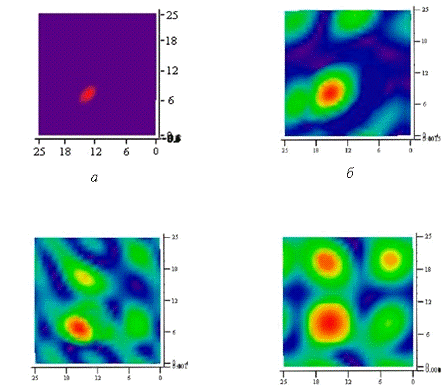

Рис. 12. Графические и радиоголографические изображения объекта

На рис. 12 (а) графическое задание объекта. На рис. 12 (б) - рис. 12 (г) показаны местоположения цели на расстояниях 1 м, 3 м и 6 м соответственно. Таким образом, видно, что при перпендикулярном отдалении объекта от стены наиболее лучшая фильтрация наблюдается на небольшом расстоянии от ее плоскости. При дальнейшем отдалении цели становится больше побочных пик, которые могут быть приняты за истинный объект.

3) Локализация объекта, отдаляющегося от плоскости стены под некоторым углом.

Ниже (см. рис. 13) схематично изображена траектория движения объекта.

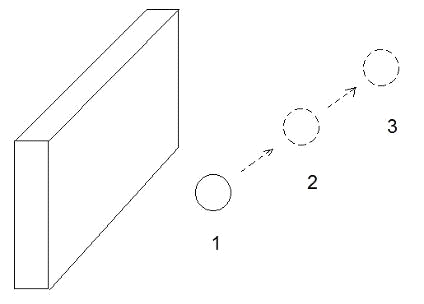

Рис. 13. Траектория движения объекта

На рис. 14 (а, в, д) приведены графические задания объекта, находящиеся на расстояниях 1 м, 2 м и 3 м от стены. На рис. 14 (б, г, е) показаны их изображения соответственно. По получившимся результатам можно сказать, что когда объект отдаляется от препятствия под некоторым углом, лучшим результатом фильтрации является расположение объекта на небольшом расстоянии от плоскости стены. При увеличении расстояния между объектом и стеной изображение цели искажается, возникают сторонние пики. Причиной этого является то, что объект начинает находиться на более низких пространственных частотах, и это приводит к плохому результату фильтрации.

Выводы по главе

По результатам можно сделать вывод о том, что стена вносит искажения в конечный результат. Метод пространственной фильтрации позволяет убрать эти искажения и улучшает конечное изображение исследуемого объекта. Данный метод эффективно справляется на небольшом расстоянии цели от плоскости стены, а когда объект начинает отдаляться от препятствия, результат фильтрации ухудшается, появляются сторонние пики и становится проблематично определить местоположение объекта.

Рис. 14. Графические и радиоголографические изображения объекта

Заключение

В ходе работы было проведено компьютерное моделирование и улучшены радиоголографические изображения объекта, движущегося за препятствием, методом пространственной фильтрации. Построены модели формирования радиоголографических изображений объекта, равномерно движущегося за стеной.

Исследованы влияния параметровов движения объекта на качество получаемых изображений данным методом.

Сформулированы практические рекомендации по выбору параметров движения объекта для достижения наиболее лучших результатов.

Радиовидение в настоящее время является развивающейся областью, которая необходима для обнаружения и распознавания объектов, находящихся за оптически непрозрачным препятствием.

Данный метод имеет недостатки, а именно требуется неоднократная запись антеннами отраженного сигнала в разных положениях, что в некоторых случаях может оказаться неудобным, либо вовсе невыполнимым. Поэтому в данном случае установка должна иметь наиболее мобильную форму, обладать указанными выше параметрами.

По полученным результатам можно сделать вывод о том, что стена вносит искажения в конечный результат. Метод пространственной фильтрации позволяет убрать эти искажения и улучшает конечное изображение исследуемого объекта. Данный метод эффективно справляется на небольшом расстоянии цели от плоскости стены, а когда объект начинает отдаляться от препятствия, результат фильтрации ухудшается, появляются сторонние пики и становится проблематично определить местоположение объекта.
