Цель работы: изучить временные
диаграммы на входе и выходе GMSK модулятора, а также спектр модулированного
сигнала с помощью программы MatLab.
Задание 1
. Создать с использованием
среды MATLAB имитационные модели.
. Получить временные и
спектральные характеристики сигналов и проанализировать их.
. Рассчитать импульсную
характеристику ФНЧ Гаусса для стандарта GSM.
. Привести иллюстрацию
импульсных характеристик и нормированных АЧХ фильтра Гаусса при различных BT с
использованием визуализации харакитеристик фильтров(Filter Visualization Tool).

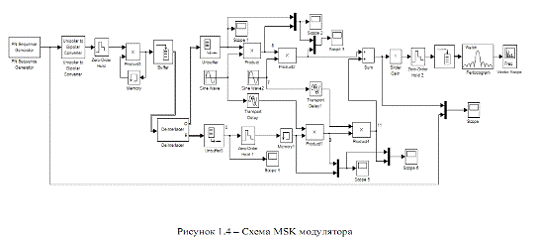

В среде MATLAB собрали схему MSK
модулятора, установили заданные параметры элементов схемы.
Затем со всех осциллографов
поочередно сняли характеристики:

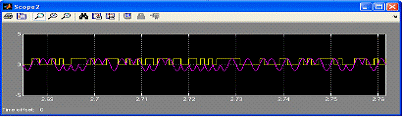

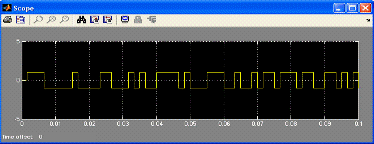

Исходный сигнал разделяется на 2
последовательности:

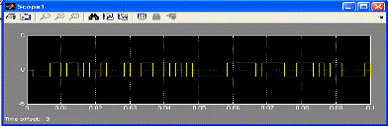

-ая последовательность, расщеплённый
сигнал после блока unbuffer:
-ая последовательность:

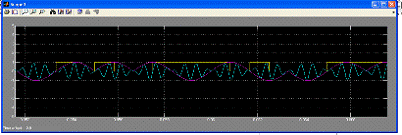

-я последовательность: Замена
полученных сигналов кусочками синусоид и косинусоид, а также график исходного
сигнала:
-ая последовательность:

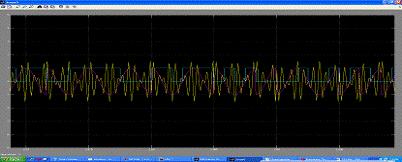

Модуляция полученных сигналов:
-ая последовательность:
-ая последовательность:

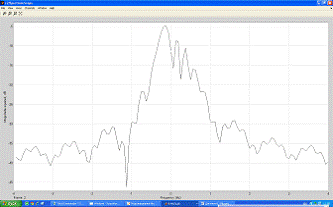

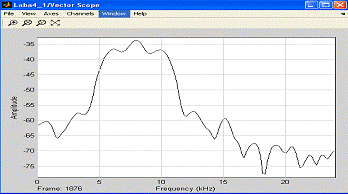

На выходе получили спектр
модулированного MSK сигнала.
Задание 2

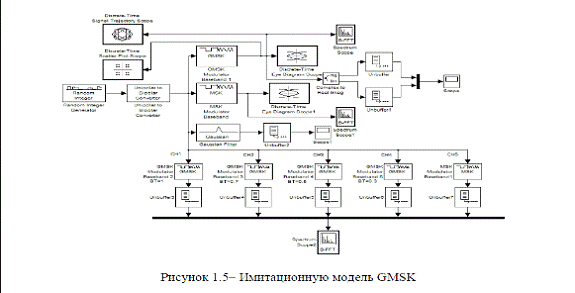

Создать имитационную модель GMSK.
Исследовать модель GMSK предварительно установив в блоках модели параметры для
стандарта GMSK. В блоке GMSK Modulator BT последовательно установив равным 1;0,7;0,5;0,3.

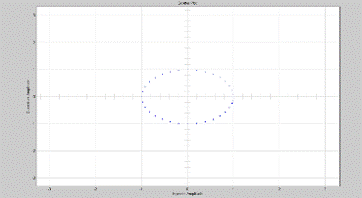

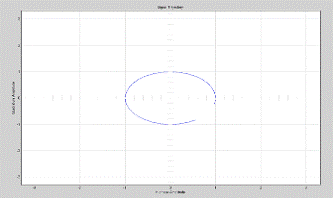

Диаграммы с выхода GMSK модулятора,
на который поступает исходный случайный сигнал, включая спектр этого сигнала и

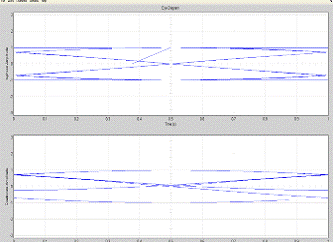

глазковая диаграмма:

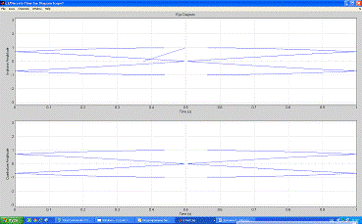

Глазковая диаграмма и спектр сигнала
с выхода MSK модулятора:

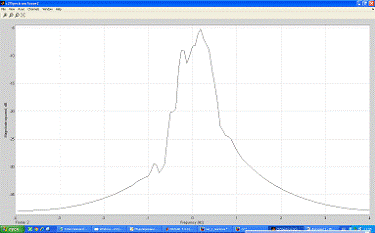

Спетр сигнала на выходе схемы:
Задание 3

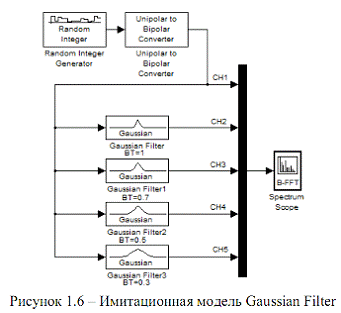

Создать имитационную модель Gaussian
Filter. Наблюдать спектр сигнала на выходе фильтра при различных ВТ.
Исследование фильтра Гаусса.
Собрали схему, установили заданные
параметры элементов схемы

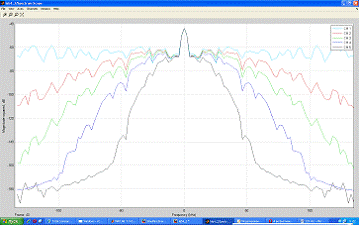

Спектры фильтра Гаусса при заданных
параметрах ВТ:
Таким образом чем меньше значение
ВТ, тем уже спектр фильтра и тем шире сам выходной сигнал. Поэтому при
построении фильтра необходимо четко определяться с этим параметром.
Вывод: С помощью программы MATLAB
были построены необходимые схемы, а именно MSK модулятор, GMSK модулятор и
фильтр Гаусса. Произведены их анализ, используя характеристики сигналов на
разных стадиях формирования сигнала. Увидели как зависит спектр сигнала фильтра
Гаусса от параметра ВТ.
