Анализ электрических цепей с нелинейными элементами. Анализ магнитных цепей
Тольяттинский
Государственный Университет
Кафедра
"Электроснабжение и электротехника"
Анализ
электрических цепей с нелинейными элементами. Анализ магнитных цепей
по
дисциплине Теоретические основы электротехники
Выполнил: Гаврилюк
К.С
Группа: ЭЭТб-1101
Вариант 6.6
Преподаватель:
Шлыков С.В.
Тольятти
2013
Задание №1
1. По двум заданным параметрам нелинейной
электрической цепи определить неизвестные величины согласно варианту.
2. Методом компьютерного моделирования
проверить правильность расчета нелинейной электрической цепи постоянного тока.
Дано:
Тип полупроводникового диода: LD106
=0.6 Ом, U=1.3
В.
Найти: J,
IД,
IR
1)По закону Ома найдем силу тока IR
R=U/R=1.3/0.6=2.32
А
2) С помощью Вольтамперной характеристики
находим ток Iд
по напряжению U:
Iд=0.9
А
) По первому закону Кирхгофа находим ток
источника:
J=IR+Iд=2.16+0.88=3.06
А
Ответ: IR=2.16
А, Iд=0.88
А, J=3.06 А
Задание №2

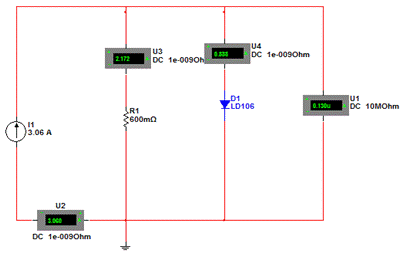

Компьютерное моделирование.
Результаты компьютерного моделирования совпали с
результатами расчётов.
Задание №3

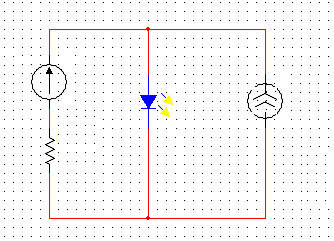

1. Изобразить электрическую цепь с заданными
источниками постоянного тока и ЭДС, нелинейными элементами;
. Найти и привезти из справочной литературы
выбранный тип нелинейного резистора и его вольт-амперную характеристику (ВАХ);
. На рабочем участке ВАХ нелинейного резистора
выполнить аналитическую аппроксимацию (линейной или квадратичной функцией);
. Рассчитать нелинейную электрическую цепь.
Подобрать параметры электрической цепи (E,
J, R)
чтобы обеспечить номинальный режим работы нелинейного резистора.
. Указать на ВАХ нелинейного резистора рабочую
точку. Рассчитать статическое и дифференциальное сопротивление. Сравнить с
паспортными данными нелинейного резистора.
=100 Ом
1) В данном задании буду работать со
светодиодом КЛ101А(желтый)

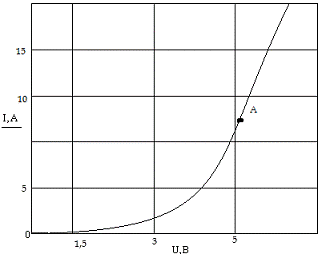

) Его примерная ВАХ:
Рабочий режим: Imin=5
мА, Umin=5
В, Imax=10 мА, Umax=5,5
В
) Выполним аналитическую аппроксимацию на
рабочем участке, приняв за координаты минимальные и максимальные значения тока
и напряжения.
U(I)=*(I-5)+5=0.01*I+4,95
)Рассчитаем
нелинейную
электрическую
цепь:
(I)=0.01*5.3+4.95=5.003+I2=I3=5.3=2.3A=3A=5.3
A*R+(0.1*I+4.95)=E
.3*100+5,3=235,003
В
) Точка А - рабочая точка
Rст==0.714
Rдиф=
Задание № 4
Исследование нелинейных электрических цепей
постоянного тока
Цель работы - изучение экспериментальных и
графо-аналитических методов анализа электрических цепей с нелинейными
элементами.
С помощью физического эксперимента в лаборатории
кафедры
а) снять вольт-амперные характеристики
нелинейных элементов;
б) графическим методом получить эквивалентную
вольт-амперную характеристику электрической цепи при смешанном соединении
нелинейных элементов;
в) определить статическое и дифференциальное
сопротивления нелинейного элемента.
Индивидуальная расчетная часть:
Построим эквивалентную вольт-амперную
характеристику ВАХ последовательного соединения двух нелинейных элементов, у
одного из которых ВАХ - монотонная кривая, а у другого ВАХ отрицательного
сопротивления управляемого напряжением (N
- характеристика).
Описание лабораторной установки
В работе исследуется электрическая цепь,
содержащая линейный резистор R1,
две электрические лампы накаливания Н1 и Н2 и полупроводниковый стабилитрон VD1
(рисунок 5.4). Для снятия вольт-амперных характеристик (ВАХ) используется
регулируемый источник ЭДС, миллиамперметр РА1 и вольтметр PV1.
С помощью ключа S1 изменяется
конфигурация схемы.
Рисунок 5.4. Исследуемая нелинейная
электрическая цепь.
Изменяя напряжение источника U,
измерили соответствующие значения тока I
с помощью миллиамперметра РА1 и соответствующие значения напряжений Uab,
Ubc и Uсd
с помощью вольтметра PV1.

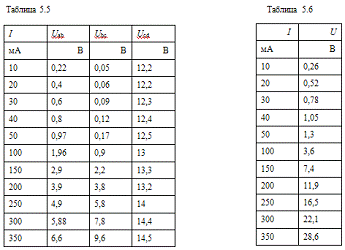

Измеренные значения занесли в таблицу 5.5. Замкнув
ключ S1 и изменяя
напряжение источника U,
измерили соответствующие значения тока I
с помощью миллиамперметра PA1.
Измеренные значения занесли в таблицу 5.6.

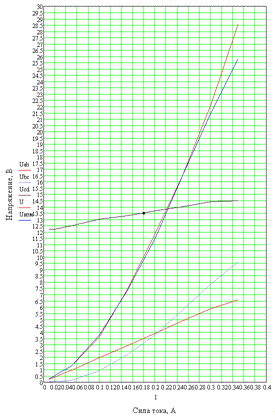

По найденным значениям построим ВАХ, где .
По ВАХ стабилитрона найдём соответствующее статическое и дифференциальное
сопротивления.
Rдиф=∆U/∆I=(13.75-13.5)/(0.2-0.18)=12.5
Ом
Rст=13,5/0,18=75
Ом
Задание № 6
нелинейный электрический
цепь резистор
Цель работы - изучение экспериментальных методов
определение параметров схемы замещения нелинейной индуктивности с
ферромагнитным сердечником и исследование резонансных режимов в нелинейных
цепях.
С помощью физического эксперимента в лаборатории
кафедры
а) исследовать зависимость параметров катушки с
ферромагнитным сердечником от приложенного напряжения;
б) исследовать явление резонанса напряжений в
цепи с нелинейной катушкой индуктивностью;
Индивидуальная расчетная часть:
Рассчитать схему замещения и построить векторную
диаграмму катушки с ферромагнитным сердечником по результатам экспериментов на
постоянном и переменном токе.
.На постоянном токе: U
= 20 B, I
= 2 A.
.На переменном токе: U
= 120 B, I
= 0,5 A, P
= 5 Вт.
Известно, что индуктивность рассеяния
приблизительно составляет 10% от индуктивности катушки.
. На постоянном токе:
= 20 B,
I = 2 A.
=> Rм=10
Ом
2. На переменном токе:
= 120 B,
I = 0,5 A,
P = 5 Вт
P=I2*R∑ =>
R∑=P/I2=20 Ом
Rст=10
Ом Rм=10
Ом
z=U/I=120/0.5=240
Ом
=240
x2+400=57200
x=239.1
x=xм+xs=239.1
xs=0.1*
xм
xм+0.1*
xм=239.1
.1* xм=239.1
xм=217.4
Ом
xs=21.7 Ом
Описание лабораторной установки
В работе исследуются нелинейные двухполюсники в
цепи переменного тока. Источником синусоидальной ЭДС служит сеть частотой 50
Гц. Напряжение сети снимается с зажимов автоматического выключателя QF
и регулируется с помощью лабораторного автотрансформатора (ЛАТР) Т. Для
измерения действующих значений тока I
и напряжения U, активной мощности
P, используется
комплект измерительных приборов К-505, к выходным зажимам которого подключается
исследуемая цепь (рисунок 5.5).

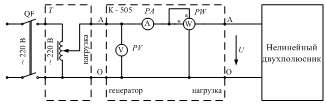

Рисунок 5.5. Электрическая схема исследуемой
цепи.
) Собрали электрическую цепь,
соответствующую схеме замещения (рисунок 5.5), подключили к выводам комплекта
измерительных приборов К-505 катушку L
с ферромагнитным сердечником (рисунок 5.6).
Рисунок 5.6. Исследуемый нелинейный двухполюсник
-катушка с ферромагнитным сердечником
Сняли ВАХ катушки, для чего, изменяя напряжение
с помощью автотрансформатора Т, устанавливаем значения тока I
указанные в таблице 5.7 и измеряем соответствующие значения напряжения U
и активной мощности P. Заносим в
протокол величину активного сопротивления катушки на постоянном токе RМ
.
Таблица 5.7. ВАХ катушки с ферромагнитным сердечником
и ее параметры схемы замещения.
Измерено
|
Вычислено
|
I
|
U
|
Р
|
RЭ
|
хЭ
|
RCТ
|
xS
|
xμ
|
A
|
B
|
Вт
|
Ом
|
Ом
|
Ом
|
Ом
|
Ом
|
0,5
|
138
|
6
|
21,8
|
|
2,2
|
24,9
|
249
|
1,0
|
168
|
8
|
5,8
|
|
2,2
|
15,25
|
152,5
|
1,5
|
174
|
10
|
|
2,2
|
10,5
|
105,4
|
2,0
|
178
|
15
|
1,55
|
|
2,2
|
8,1
|
80,8
|
2,5
|
180
|
25
|
1,8
|
|
2,2
|
6,5
|
65,3
|
3,0
|
182
|
28
|
0,9
|
|
2,2
|
5,45
|
54,5
|
3,5
|
184
|
40
|
1
|
|
2,2
|
4,8
|
47,7
|
4,0
|
186
|
49
|
0,8
|
|
2,2
|
4,2
|
42,2
|
По таблице 5.7 построили ВАХ цепи и определяем
напряжение на конденсаторе при скачке, затем просчитываем сопротивление этого
конденсатора.
c=Uc/I=270/3=90
Ом.=1/(Xc*w)=1/(314*90)=34
мкФ.
2) Собрали электрическую цепь, соответствующую
схеме замещения (рисунок 5.5), подключили к выводам комплекта измерительных
приборов К-505 последовательное соединение нелинейной катушки L
и конденсатора С (рисунок 5.7).
Рисунок 5.7. Последовательное соединение
нелинейной катушки и конденсатора.
Результаты заносим в таблицу 5.8
Таблица 5.8
Измерено
|
№
|
U
|
I
|
UL
|
UС
|
|
В
|
A
|
В
|
В
|
1
|
80
|
0,31
|
120
|
49,8
|
2
|
90
|
3,3
|
157
|
230
|
3
|
100
|
3,5
|
160
|
4
|
110
|
3,65
|
161
|
257
|
5
|
105
|
3,6
|
159
|
250
|
6
|
95
|
3,4
|
156
|
245
|
7
|
85
|
3,3
|
155
|
237
|
8
|
75
|
3,15
|
154
|
230
|
ВАХ по таблице 5.8
