Теплотехнический расчёт наружной стены
Введение
Теплотехнический расчёт наружной
стены.
Расчет толщины стены.
Основной задачей расчёта тепловой
защиты зданий является проектирование ограждающей конструкции, с учётом
требований предъявляемых: СНиП 23-01-99 «Строительная климатология»; СНиП II-3-79* «Строительная
теплотехника»; СНиП 2.08.01-89* «Жилые здания и сооружения»
В процессе проведения расчёта
определяют:
теплотехнические характеристики
строительных материалов ограждающих конструкций;
приведённое сопротивление
теплопередачи;
соответствие этого приведённого
сопротивления нормативному значению.
1. Теплотехнический
расчет кирпичной стены
Условие эксплуатации А.
1.1 Определяем
требуемое сопротивление теплоотдачи ограждающих конструкций
=
Вт/(м
2*°С)
где n-коэффициент; таблица 3*[3]
n = 1 - для наружных стен;
- расчётная температура
внутреннего воздуха; [3]
= 20 °С;
- расчётная зимняя
температура наружного воздуха, равная средней температуре наиболее холодной
пятидневки; [2]
= - 29 °С - для г. Гула
- нормативный
температурный перепад; таблица 2* [1]
= 4 °С
- коэффициент
теплопередачи внутренней поверхности ограждения;
=8,7 Вт/(м 2*°С)
=
=
=1,41
Вт/(м 2*°С)
1.2 Определяем
градусо-сутки отопительного периода (ГСОП)
где, tв = 20 °С (смотреть выше)
tоп
= - 4,5 °С - температура отопительного периода со средней суточной температурой
≤8˚С; [2]
Zоп
= 207 - сутки отопительного периода обеспеченностью ≤8 ˚С; [2]
ГСОП = (20 - (-4,5))
*207 =5071,5 °С* сут.
1.3 Определяем
приведенное сопротивление ограждающей конструкции (методом интерполяции)
0пр
= 2,8+
*
(5071,5 - 4000) = 3,18 Вт/ (м 2*°С)
1.4 Определяем
сопротивление теплопередаче
=
+
+
+
+
+
Вт/(м
2*°С)
где, αв
= 8,7 Вт/(м 2*°С) - (смотреть выше)
если R0тр<R0пр,
то вместо R0тр принимаем R0пр
αн
= 23 Вт/(м 2*°С) - коэффициент теплоотдачи наружной поверхности;
таблица 6* [1]
б1 = 0,02 м.
- толщина сложной известково-цементно-песчаной штукатурки
λ1 = 0,52 Вт/(м 2*°С)
- коэффициент теплопроводности сложной известково-цементно-песчаной штукатурки;
приложение 3* [1]
б2 = Х м - толщина
утеплителя (плиты из стеклянного штапельного волокна на синтетическом
связующем)
λ2= 0,056 Вт/(м 2*°С)
- коэффициент теплопроводности (плиты из стеклянного штапельного волокна на
синтетическом связующем) приложение 3* [1]
б3 = 0,51 м - толщина
кирпичной стены
λ3 = 0,56 Вт/(м 2*°С)
- коэффициент теплопроводности глиняного обыкновенного кирпича; приложение 3*
[1]
б4 = 0,015 м - толщина
цементно-песчаной штукатурки
λ4 = 0,58 Вт/(м 2*°С)
- коэффициент теплопроводности цементно-песчаной штукатурки; приложение 3* [1]
1.5. Определяем толщину
теплоизоляционного слоя
=
+
+
+
+
+
=3,18Вт/(м
2*°С)
сравниваем ≥
3,18=3,18
Таким образом, принимаем
толщину стены 660 мм.

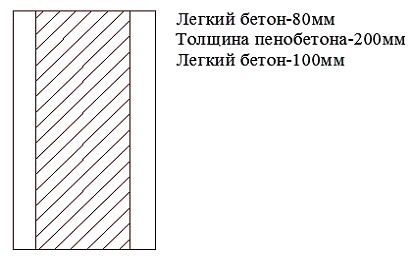

2. Теплотехнический
расчет для трехслойной панели
2.1 Определяем требуемое
сопротивление теплоотдачи ограждающих конструкций
=Вт/(м
2*°С),
где n - коэффициент; таблица 3*[3]
n = 1 - для наружных стен;
- расчётная температура
внутреннего воздуха; [3]
= 20 °С;
- расчётная зимняя
температура наружного воздуха, равная средней температуре наиболее холодной
пятидневки; [2]
= - 29 °С - для г. Гула
- нормативный
температурный перепад; таблица 2* [1]
= 4 °С
- коэффициент
теплопередачи внутренней поверхности ограждения;
=8,7 Вт/(м 2*°С)
=
==
1,41 Вт/(м 2*°С)
теплотехнический стена
пенобетон кирпичный
2.2 Определяем
градусо-сутки отопительного периода (ГСОП)
где, tв = 20 °С - (смотреть выше)
tоп
= - 4,5 °С - температура отопительного периода со средней суточной температурой
≤8˚С; [2]
Zоп
= 207 - сутки отопительного периода обеспеченностью ≤8˚С; [2]
ГСОП = (20 - (-4,5))
*207 =5071,5 °С*сут.
.3 Определяем
приведенное сопротивление ограждающей конструкции (методом интерполяции)
0пр
= 2,8+ *
(5071,5 - 4000) = 3,18 Вт/ (м 2*°С)
2.4 Определяем
сопротивление теплопередаче
= +
++
+ Вт/(м
2*°С)
где, αв
= 8,7 Вт/(м 2*°С) - (смотреть выше)
если R0тр<R0пр,
то вместо R0тр принимаем R0пр
αн
= 23Вт/(м 2*°С) - коэффициент теплоотдачи наружной поверхности;
таблица 6* [1]
б1 = 0,08 м.
-легкий ж/бетон
λ1 = 1,69 Вт/(м 2*°С)
- коэффициент теплопроводности легкого ж/бетона; приложение 3* [1]
б2 = Хм - толщина плиты
из стеклянного штапельного волокна на синтетическом связующем
λ2= 0,056 Вт/(м 2*°С)
- коэффициент теплопроводности утеплителя (плиты из стеклянного штапельного
волокна на синтетическом связующем) приложение 3*[1]
б3 = 0,1 м - легкий
ж/бетон
λ3 = 1,69 Вт/(м 2*°С)
- коэффициент теплопроводности легкого ж/бетона; приложение 3* [1]
2.4 Определяем толщину теплоизоляционного слоя
=+
+
+
+
=
3,29 Вт/(м 2*°С)
сравниваем ≥3,29>3,18
80+170+100=350 мм.
Таким образом, принимаем
толщину стены 350 мм.
Заключение
В ходе приведенных
расчетов было установлено, что условие энергосбережения выполняется,
следовательно: ограждающая конструкция соответствует теплотехническим
требованиям.
Список источников
1. СНиП II-3-79* Строительная теплотехника / Минстрой России - М.:
ЦИТП Минстрой России, 1996 г.
. СНиП 23-01-99 Строительная климатология / Минстрой России - М.:
ЦИТП Минстрой России, 2000 г.
. СНиП 2.08.01-89* Жилые здания и сооружения / Минстрой России -
М.: ЦИТП Минстрой России, 1995 г.
