Строительно-монтажные работы при прокладке канализационного коллектора
ВВЕДЕНИЕ
В данном курсовом проекте необходимо разработать
организационные и технические мероприятия, обеспечивающие наиболее рациональное
выполнение строительно-монтажных работ при прокладке канализационного
коллектора.
В процессе выполнения курсового проекта
необходимо:
определить объёмы земляных работ;
выбрать машины для разработки грунта траншеи;
рассчитать количество машин, необходимое для
вывоза грунта;
выбрать машины для обратной засыпки траншеи;
выбрать крановое оборудование;
выполнить монтаж трубопроводов и колодцев;
разработать мероприятия для защиты траншеи от
грунтовых вод и выполнить расчёт соответствующих установок;
выполнить гидравлические испытания
трубопроводов;
составить календарный план и график производства
работ;
составить ведомость расхода строительных
материалов и конструкций, график потребности в строительных машинах, график
поступления на объект строительных материалов;
определить технико-экономические показатели
проекта.
ОПИСАНИЕ РАЙОНА СТРОИТЕЛЬСТВА
Район строительства находится в могилёвской
области Республики Беларусь. Согласно СНБ2.04.02 Могилёвская область относится
к нормальной зоне влажности, климатическая зона II в.
Средняя температура по месяцам:
|
Январь
|
-7,5
оС
|
|
Февраль
|
-7,0
оС
|
|
Март
|
-2,5
оС
|
|
Апрель
|
5,4
оС
|
|
Май
|
12,9
оС
|
|
Июнь
|
16,4
оС
|
|
Июль
|
18,2
оС
|
|
Август
|
16,6
оС
|
|
Сентябрь
|
11,6
оС
|
|
Октябрь
|
5,3
оС
|
|
Ноябрь
|
-0,2
оС
|
|
Декабрь
|
-5,1
оС
|
Среднегодовая температура наружного воздуха 5,4
оС; Абсолютная минимальная температура составляет - 37 оС; Абсолютная
максимальная температура составляет 36оС; Температура наиболее холодных суток -
34 оС; Температура наиболее холодной пятидневки -28оС.
Количество осадков за год составляет 788 мм.
Нормативная глубина промерзания принимается по
данным наблюдений для района строительства по СНБ 2.04.05-2000 и для г.
Могилёва составляет 1,3 м.
Тип грунтов - супесь.
Грунтовые воды на глубине 1,5 м. от поверхности
земли.
ПОТРЕБНОСТЬ В СТРОИТЕЛЬНЫХ
КОНСТРУКЦИЯХ
Таблица 1 - Керамические канализационные трубы
ГОСТ 286 - 82
|
Размеры
ствола, мм
|
Размеры
раструба, мм
|
Толщина
стенок, мм
|
|
D
|
L
|
l
|
D1
|
l1
|
S
|
|
300
|
1200
|
60
|
398
|
60
|
27
|
|
400
|
1200
|
70
|
510
|
70
|
30
|
|
500
|
70
|
622
|
70
|
36
|

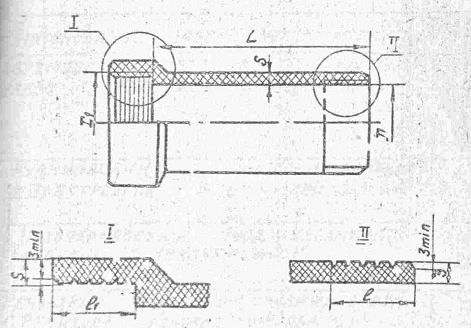

Рисунок 1 - Керамическая труба
Количество труб определяем по
формуле:
;
где L - длина трассы, м- число
колодцев, шт
с - величина зазора между трубами в
колодце,- длина трубы, м
а - глубина раструба.
Таблица 2 - Спецификация сборных
элементов
|
№
п/п
|
Наименование
и марка элементов
|
ГОСТ
|
Размеры,
мм
|
Масса
элементов, т
|
Общее
Кол-во, шт
|
Общая
масса, т
|
|
|
|
L
|
d
|
h
|
|
|
|
|
1
2 3
|
Трубы
керамич. Æ300 Æ400
Æ500
|
286-82
|
1200
|
354
460 572
|
|
0,1232
0,1499 0,17
|
240
816 1521
|
29,6
122,3 258,6
|
|
4
5 6
|
КСЛ-10
-20 -30
|
ТПР-902-09
|
1300
2600 2600
|
1000
|
1300
|
0,5
|
8
8 8
|
4
|
|
7
|
Кольцо
стеновое КЦ-10-9
|
|
890
|
1160
|
1000
|
0,6
|
8
|
4,8
|
|
8
|
Плита
днища: КЦД-10
|
|
1000
|
1500
|
|
0,44
|
8
|
3,52
|
|
9
|
Плита
перекрытия: КЦП1-10-1
|
|
150
|
1160
|
700
|
0,25
|
8
|
2
|
|
6
|
Люк
|
3634-79
|
|
|
|
0,03
|
8
|
0,24
|
ОПРЕДЕЛЕНИЕ ОБЪЁМОВ ЗЕМЛЯНЫХ РАБОТ
Определяем минимальную глубину заложения
трубопровода:
=max{hср - m; 0,7 + Dн}, [м]
где hср - глубина промерзания,=0,3 - для
трубопроводов ø<500 мм,=0,5 - для
трубопроводов ø>500 мм,н - наружный
диаметр труб, м
hmin=0,7 + Dн=0,7+0,5=1,2 м;
Устанавливаем минимальные уклоны трубопровода
согласно СНиП:
= 0,008 для диаметра 150 мм,= 0,007 для диаметра
200 мм,= 0,005 для диаметра >200 мм.
Сравниваем imin с уклонами на профиле (рис. 2)
