Введение

Колёсная пара - основной элемент ходовой части транспортного средства. Термин применяется, как правило, по отношению к рельсовому транспорту.

Колёсные пары в подавляющем большинстве являются глухими, то есть оба колеса жёстко насажены на цельную ось. Такая конструкция фактически из одной детали отличается высокой надёжностью. Пробег колёсных пар локомотивов с колёсами бандажного типа может достигать нескольких миллионов км при нагрузке 20-25 тс при сменных бандажах.

Вписывание в кривые больших радиусов (порядка 500 м и более) осуществляется за счёт разности диаметров колёс по окружностям катания, возникающей при смещении колёсной пары поперёк пути. Эта разность обусловлена тем, что поверхность катания колёс (профиль колеса) не цилиндрическая, а коническая или образована вращением некоторой кривой вокруг оси колёсной пары. При смещении колёсной пары поперёк пути.

Например: при входе в поворот поезда влево уходящей колеи, колесная пара смещается (накатывается на колею) вправо →, следовательно: ↓уменьшается↓ радиус катания левого колеса, а правого - ↑увеличивается↑. Отсюда правое колесо как бы обгоняет левое. Это важные условия для поворота поезда влево.

В этом случае и при вписывании в пологие кривые (с радиусом более 800 метров) обеспечивается устойчивое движение колёс подвижного состава в пути, не сопровождающееся интенсивным изнашиванием колёс и рельсов.

В крутых кривых колёсная пара направляется силами, возникающими в контакте внутренней боковой поверхности рельса и гребнем наружного колеса. Силы, действующие в контакте колеса и рельса и направляющие движение подвижного состава, называются силами крипа (от англ. creep - ползти). Они обусловлены тем, что материалы колеса и рельса не есть абсолютно твёрдые тела, а являются упруго-пластическими телами. В контакте наблюдаются микродеформации рельса и колеса, это определяет постепенное нарастание силы крипа с ростом относительного проскальзывания колеса по рельсу. Для поддержания профиля ж.д. колёс, обеспечивающих нормальное движение, применяется обточка колёс, а в случае бандажных колёс - и смена бандажей.

Основной геометрический параметр колёсной пары - это расстояние между внутренними поверхностями гребней колёс колёсной пары. Для российских дорог это расстояние равно 1440 мм с допусками ±3 мм (для колеи 1520 и 1524 мм) и 990 мм с допусками ±3 мм (для колеи шириной 1067 мм).

Ввиду высоких требований по прочности и надёжности, предъявляемых к колёсным парам, разработаны и существуют правила формирования и ремонта колёсных пар строго нормирующие весь технологический процесс: токарную и фрезерную обработку заготовок (в частности даже радиусы галтелей <#"667579.files/image001.gif">

Колесная пара прицепного вагона имеет ось и два цельнокатаных колеса .

Ось колесной пары испытывает сильные удары и значительные нагрузки от изгиба и скручивания. Тяжелые условия работы предъявляют особо высокие требования к материалу и способу обработки осей. Обработка всех поверхностей оси должна быть точной, а переходы от одного диаметра к другому должны выполняться плавно. Оси изготовляют ковкой из специальной осевой стали, а затем обрабатывают на токарных станках.

Ось колесной пары прицепного вагона отличается от оси колесной пары моторного вагона меньшим сечением подступичных и средней частей, а также отсутствием опорной поверхности для ступицы зубчатого колеса.

Цельнокатаное колесо прицепного вагона состоит из ступицы, обода, которому придают форму бандажа при вальцовке, диска, служащего для скрепления обо-ш со ступицей.

Колесные центры и цельнокатаные колеса изготовляют из углеродистой стали, причем спицевые колесные центры отливают в форме, а цельнокатаные колеса вальцуют на специальных станках.

Неисправности колесных пар

В процессе эксплуатации происходит естественный износ, в частности равномерный прокат обода колеса возникает в результате трения его о рельсы.

Исправное содержание ходовых частей в эксплуатации обеспечивается периодическими видами ремонта (заводскими и деповскими), выполняемые в депо и на заводах, а так же текущим ремонтом. При деповском ремонте колёсных пар восстанавливаются узлы и детали (негодные заменяются новыми, а неисправные ремонтируются с доведением до альбомных размеров). Этот вид ремонта наиболее трудоёмок, требует большой затраты новых материалов и запасных частей.

Износ и повреждения колёсных пар выявляют наружным осмотром, шаблонами и измерительным инструментом.

Наружным осмотром выявляют видимые неисправности, например, трещины и отколы обода, диска и ступицы, цельнокатаных колёс.

Шаблоны применяют для проверки профиля обода цельнокатаных колёс, радиуса закруглений осей колёсных пар, а так же других деталей. Из измерительных инструментов наиболее распространены шаблоны, микрометры различных конструкций, штихмасы, линейки и угольники. Особенно широко применяют микрометры при ремонте деталей букс с роликовыми подшипниками и колёсных пар.

Для выявления трещин в металле, которые нельзя обнаружить наружным осмотром, проверяют магнитными и ультразвуковыми дефектоскопами.

Исправная работа колесных пар зависит от точности изготовления деталей и качества их обработки. Поэтому при ремонте колёс необходимо строго выполнять технические требования и соблюдать установленные размеры.

Причины и методы выявления неисправностей колёсных пар

Главными неисправностями колёсных пар являются: прокат ободьев колёс; износ ободьев по толщине, а так же вертикальный подрез гребней; ползуны, выщерблины и раковины на поверхности катания; износ и повреждения шеек осей; трещины в осях; протёртость и изгиб оси; ослабление и сдвиг колеса на оси; трещины в колёсах.

Неисправности колёс.

Прокат по поверхности катания колеса образуется вследствие его трения о рельсы (рис.1). Практически принято считать, что 1мм проката обода цельнокатаного колеса возникает в среднем после пробега колёсной парой 30000 км.

При большом прокате увеличивается сопротивление движению поезда, кроме того, гребень колеса низко опускается и может касаться болтов рельсовых креплений, ослаблять соединение рельсов и даже срезать их болты, что создаёт угрозу для безопасности движения поездов. Наибольшие допускаемые размеры равномерного проката при периодическом и текущем ремонте вагонов, а так же при их эксплуатации, установленные Инструкцией по освидетельствованию, формированию и ремонту вагонных колёсных пар, приведены в таблице 6.

Прокат измеряется абсолютным шаблоном (рис.2).При измерении вертикальный движок шаблона устанавливают на расстоянии 70 мм от внутренней грани колеса, а шаблон свободно накладывают на обод колеса. Чтобы вертикальный движок установить на расстоянии 70мм от внутренней грани колеса, необходимо поворотом стопорного винта ослабить рамку движка, передвижением последнего по прорези совместить риски на шаблоне и рамке и завернуть стопорный винт. Величину проката отсчитывают по делениям, нанесённым на рамке вертикального движка и риске, имеющейся на самом движке. Если прокат смещён относительно круга, измерительную ножку ставят в месте наибольшего износа. Для выявления наибольшего проката измерения производят в нескольких местах по окружности обода колеса.

Износ по толщине ободьев колёс наблюдается после продолжительной работы колёсных пар в эксплуатации и неоднократных обточек колёс на станке. Наименьшие допустимые размеры толщины ободьев колёс при подкатке колёсных пар под вагоны, выпускаемые из периодических видов и текущего ремонта, установлены Инструкцией по освидетельствованию, формированию и ремонту колёсных пар и приведены в таблице 1. Измеряют толщину ободьев в наиболее тонком месте шаблоном, называемом толщиномером (рис.3).Для этого ножку шаблона устанавливают на расстоянии 70 мм и толщиномер линейкой плотно прижимают к внутренней грани обода. Затем, двигая движок, подводят ножку к поверхности катания. Цифры, нанесённые на линейке шаблона и совпадающие с указательной чертой на движке, показывают действительную толщину обода с учётом износов на поверхности катания колеса.

Ремонт колёсной пары без смены элементов

При износе поверхности катания колёс или гребней колёсной пары обтачиваются по профилю на колесотокарных станках.

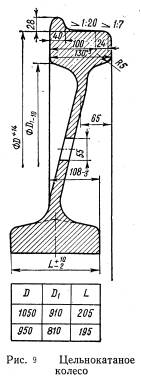

При обточке поверхностей катания цельнокатаных колёс (рис.9) снимают наименьшее количество металла, нужное для получения нормального профиля. Обтачивают гребень, поверхность катания и при необходимости внутреннюю грань обода цельнокатаного колеса. Класс шероховатости обработки профиля катания, наружной фаски, гребня и внутренней грани должен соответствовать стандартному эталону чистоты.

При обточке колёсных пар надо следить, чтобы внутренняя грань колеса была строго перпендикулярна оси колёсной пары. Наружную грань колеса обтачивают для устранения поверхностных дефектов и неровностей прокатки при условии, что при этом не будут срезаны клейма завода-изготовителя, и ширина обода будет не менее допускаемой.

Перед обточкой колёс по профилю обязательно проверяют расстояния от внутренних граней колёс до торцов оси. Разница указанных расстояний у колёсных пар нового формирования и отремонтированных со сменой элементов должна быть не более 3 мм и при выпуске из ремонта - не более 5 мм. Проверку производят шаблоном.

Разность диаметров колёс по кругу катания у одной обточенной колёсной пары, овальность и эксцентричность относительно поверхности шейки или подступичной части оси допускается не более 0,5 мм.

После обточки колёсной пары расстояние между внутренними гранями ободьев колёс должно быть 1440 мм с отклонениями не более 3 мм в ту или другую сторону, а у колёсных пар с новыми колёсами - 1440 с отклонением в меньшую сторону не более 2 мм и в большую не более 1мм. Разница расстояния между внутренними гранями ободьев колёс в различных точках одной колёсной пары не должна превышать 2 мм.

Запрещается выпускать из ремонта и нового формирования колёсной пары с ободом колеса шириной меньше 126 мм или больше 136 мм. У новых колёс наименьшая ширина обода колеса должна быть 128 мм.

При обточке колёсных пар необходимо следить, чтобы фаска на наружной грани ободьев колес начиналась на расстоянии 124 мм. от внутренней грани и выполнялась под углом 45. Обточенные колеса проверяют максимальным шаблоном.

Схема технологического процесса обточки колес вагонной колесной пары с нормальным прокатом показана на рисунке 10.

Обточка предподступичных частей оси колесных пар, бывших в эксплуатации, производится при наличии рисок, задиров, забоин подступичной части оси и колесных пар; конусности, волнистости и овальности выше нормы, а так же радиусов закруглений менее допускаемых; продольных плен и волосовин.

Обточку предподступичных частей оси выполняют как до её запрессовки, так и после запрессовки и обточки поверхности катания колесных пар.

Шероховатость поверхности цилиндрической части шейки и радиусов галтелей должна соответствовать классу шероховатости для колесных пар с роликовыми подшипниками 1,25, подступичной части 2,5.

Ремонт колёсных пар со сменой элементов

Этот вид ремонта требует более высокой квалификации работников и сложного оборудования, чем ремонт без смены элементов, так как, кроме колёсно-токарных станков, требуются прессы для выполнения прессовых работ: осеотрезные, осеобдирочные, осетокарные и карусельные станки.

Колёсные пары со сменой элементов ремонтируют и в вагонных колёсных мастерских, колёсных цехах заводов и депо, которые имеют вышеуказанное оборудование.

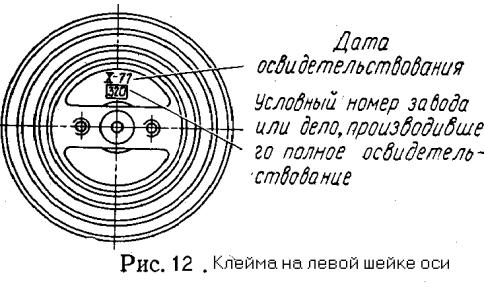

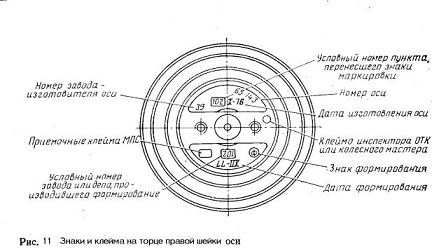

Смена оси производится при её неисправности или маломерности. Колёсная пара, имеющая забракованную ось, исключается из инвентаря, а вместо неё формируется другая колёсная пара с использованием новой оси и старогодных колёс или полностью из старых элементов.

Весь процесс смены оси состоит из распрессовки колёсной пары, обработки новой или старогодной оси, упрочняющей накатки, ремонта и проверки ступиц колёс и запрессовки колёс на ось.

Смена колёс, имеющих толщину обода менее допускаемой или другие повреждения и неисправности, при наличии которых они подлежат замене, производится в той же последовательности, как и при смене оси.

Для замены негодных колёс используются новые и старогодные колёса. Предварительно их тщательно осматривают, проверяют размеры, а затем ступицы колёс растачивают до размера диаметра подступичной части оси с учётом необходимого для запрессовки натяга.

Подступичную часть старогодной оси перед напрессовкой колеса обтачивают с целью удаления продуктов коррозии, наминов, рисок и других дефектов, с последующей упрочняющей накаткой роликами.

Распрессовка колёсных пар производится, как правило, на специально выделенном для этой цели прессе. В тех случаях, когда распрессовка выполняется на том же прессе, что и запрессовка, самопишущий манометр (индикатор) и рабочий манометр, предназначенный для контроля усилий при запрессовке, необходимо выключить во избежание повреждений. Контроль за усилиями сдвига в этом случае осуществляется по второму рабочему манометру.

При установке колёсной пары на прессе необходимо обеспечить совпадение её геометрической оси колёсной пары и плунжера пресса. После этого включается пресс и снимается колесо с оси. Аналогично производится съём второго колеса.
