Види будівельних креслень будівель і споруд, їх проектування
Міністерство освіти і науки, молоді
та спорту України
Київський університет туризму,
економіки і права
Реферат
з дисципліни: Будівлі та споруди
туристичних комплексів
тема: Види будівельних креслень
будівель і споруд, їх проектування
Київ, 2013
Вступ
Проектування - надзвичайно важливий і відповідальний етап в інвестиційному
процесі, оскільки прийняті в проекті технологічні, планувальні та конструктивні
рішення дуже важко скоригувати, коли вже розпочато будівництво. Самі витрати на
проект незначні, але коли інвестиції у виробництво обладнання та виготовлення
конструктивних елементів споруд уже спрямовано, то помилки, допущені під час
розроблення проекту, обходяться дуже дорого.
Проектно-кошторисній
документації зазвичай передує розроблення інвестиційного проекту, проте для
прискорення інвестиційного процесу передпроектні дослідження, стадія
проектування й навіть будівництва часто об’єднуються. Будівельники, як правило,
вимагають від замовника при готовому технічному проекті робочу документацію на
перший рік будівництва. Разом з тим проект має обґрунтовуватись найновітнішими
науково-технічними досягненнями, які можуть виникнути після завершення
проектування. Тому проектувальники повинні закладати в проект такі
об’ємно-планувальні та конструктивні рішення, які б давали змогу швидко
реконструювати та технічно переоснащувати виробництво.
1. Стадії
проектування
До
складу проектної документації можуть входити такі стадії розробки:
I.
Ескізний проект "ЕП";. Техніко-економічне обґрунтування
"ТЕО", техніко-економічний розрахунок "ТЕР";. Проект
"П";. Робочий проект (РП);. Робоча документація (Р).
Все це
разом називається стадіями проектування.
Залежно
від категорії складності об’єкта проектування може здійснюватися в одну, дві
або три стадії. Визначення складності об’єкта стосується компетенції Замовника
і проектувальника.
Замовник
може доручити проектувальникам виконання передпроектних робіт з розміщення
об’єкта на будь-якій території без спеціальних дозволів і погоджень (за
винятком зон з особливим охоронним режимом). Такі передпроектні роботи не
можуть бути стадією проектування і підлягають тільки розгляду і схваленню
Замовником та органами містобудування і архітектури. Склад, обсяг і вартість
цих робіт визначаються відповідним договором (контрактом).. Стадія:
Передпроектна пропозиція
У
стадію предпроект входять Ескізний Проект, що дозволяє більш детально проробити
всі параметри об’єкта до прийняття остаточних рішень з усіх розділів
проектування, і Дизайн-Проект, що представляє комплекс робіт з розробки
інтер’єру та екстер’єру проектованого об’єкта відповідно до функціонального
призначення і обраного стильового напряму.
Ескізний
проект (ЕП)
"ЕП"
розробляється для принципового визначення вимог до містобудівних,
архітектурних, художніх, екологічних і функціональних рішень об’єкта,
підтвердження можливості створення об’єкта цивільного призначення. будівля документація проектування розріз
"ЕП"
розробляється на підставі завдання на проектування і вихідних даних.
При
розробці "ЕП" і визначенні його складу варто керуватися
"Положенням про ескізний архітектурний проект", затвердженим наказом
Держбуду України від 23.10.91 № 51-839/1. "ЕП" після узгодження
органами містобудування і архітектури, схвалення при тристадійному проектуванні
або затвердження при двостадійному проектуванні інвестором є підставою для
розробки наступної стадії.. Техніко-економічне обґрунтування (ТЕО) і
техніко-економічний розрахунок (ТЕР)
ТЕО
розробляється для об’єктів виробничого призначення, що вимагають детального
обґрунтування відповідних рішень та визначення варіантів і доцільності
будівництва об’єкта.
ТЕР
застосовується для технічно нескладних об’єктів виробничого призначення.
ТЕО і
ТЕР розробляються на підставі завдання на проектування і вихідних даних..
Стадія: Проект (Частина робочого проекту, що затверджується)
Проект - основна стадія проектування об’єктів будівництва і
реконструкції, що затверджується.Розробляється відповідно до державних норм,
правил і стандартів. Засвідчується відповідним записом відповідальної особи за
проект (головного інженера проекту, головного архітектора проекту, який керує
проектом).
Проект
розробляється для визначення містобудівних, архітектурних, художніх,
екологічних, технічних, технологічних, інженерних рішень об’єкта, кошторисної
вартості будівництва і техніко-економічних показників на підставі завдання на
проектування, вихідних даних і схваленої при тристадійному проектуванні
попередньої стадії.
Проект
після погодження і затвердження є підставою для розробки наступної стадії
проектування. Склад і зміст розділів "П" можуть уточнюватися і
доповнюватися Замовником у завданні на проектування залежно від призначення і складності
проектованих об’єктів.
Склад:
• Концептуальне
рішення;
• Пояснювальна
записка;
• Розрахункове
обґрунтування.
IV.
Робочий проект (РП)
"РП"
розробляється для визначення конкретних містобудівних, архітектурних, художніх,
екологічних, технічних, технологічних, інженерних рішень об’єкта, кошторисної
вартості будівництва, техніко-економічних показників і виконання
будівельно-монтажних робіт (робочі креслення). "РП" застосовується
для технічно нескладних об’єктів, а також об’єктів з використанням проектів
масового застосування (типових проектів).
"РП"
є узагальнюючою стадією проектування і складається з двох частин -
погоджувальної і робочого креслення. Погоджувальна частина підлягає погодженню,
експертизі та затвердженню, а робочі креслення розробляються для будівництва
об’єкта. Затверджувальна частина складається з пояснювальної записки, виконаної
у скороченому щодо проекту обсязі, залежно від виду будівництва і
функціонального призначення об’єкта, кошторисної документації, розділу
організації будівництва і креслень. До складу пояснювальної записки повинен
входити розділ ОВНС (оцінки впливу на навколишнє середовище).. Стадія: Робоча
документація (Р)
Стадія
"Р" розробляється для виконання будівельно-монтажних робіт на
підставі затвердженої попередньої стадії (іноді можливі винятки). До її складу
входять робочі креслення. Обсяг і деталізація робочих креслень повинні бути
доведені до мінімально необхідних обсягів.
Після
затвердження "П", "ЕП", "ТЕР" за рішенням
Замовника робочі креслення можуть розроблятися підрядником чи іншим
проектувальником, що одержав у встановленому порядку право на відповідний вид
діяльності, із залученням авторів або за їх письмовою згодою на виконання
робочих креслень іншими виконавцями з дотриманням авторських рішень
затвердженого "П", "ЕП", "ТЕР" і дотриманням
авторських прав.
Для
окремих особливо складних об’єктів проектувальник під час виконання робочої
документації може здійснювати додаткові розробки, що не передбачені
нормативними документами і уточнюють матеріали проекту. Необхідність зазначених
розробок визначається Замовником. Для об’єктів виробничого призначення до
складу вихідних даних повинні входити також відомості про потребу в
енергоресурсах, обслуговуючих площадках та охороні обладнання.
Склад:
• Робочі
креслення;
• Кошторисна
документація;
Виготовлення,
склад проектної документації, оформлення креслень регулюється відповідно до:
ГОСТ
21.101-97 "Система проектної документації для будівництва. Основні вимоги
до проектної та робочої документації"
ДБН
А.2.2-3-2004 "Склад, порядок розроблення, погодження та затвердження
проектної документації"
ДБН
А.3.1-2-93 "Порядок надання дозволу на виконання будівельних робіт"
ДБН
А.3.1-5-96 "Організація будівельного виробництва"
ДБН А.3.1-3-94
"Прийняття в експлуатацію закінчених будівництвом об’єктів. Основні
положення"
2.
Плани, розрізи і фасади будівель
Будівельні
креслення будинків і інженерних споруджень складають по загальних правилах їх
прямокутного проектування на основні площини проекцій.
Проекція
будинку на кресленні має свої назви. Види будинку зпереду, ззаду, зправа і
зліва називають фасадами будинку. Якщо фасад будинку виходить на вулицю чи
площу, його називають головним фасадом, у цьому випадку вид на будинок ззаду
називають двірським фасадом, а види на будинок зправа і зліва - бічними або
торцевими фасадами. Якщо будинок розташований усередині кварталу або території
туркомплексу, то усі фасади будуть двірськими. Тому назви фасадів будинку дають
по разбивочних осях за типом Фасад 1-9 або Фасад по осі А.
Вид на
будинок зверху називають планом даху. План даху і фасади будинку дають уявлення
про форму будинку, кількість поверхів, наявність балконів і лоджій, про
розташування вхідних дверей, розміри будинку, а також про його архітектурний
образ.
З
розташуванням і розмірами окремих помешкань по поверхах будинку, розміщенням
санітарно-технічного устаткування, основними будівельними конструкціями
будинків й іншими даними можна ознайомитися по планах і розрізах.

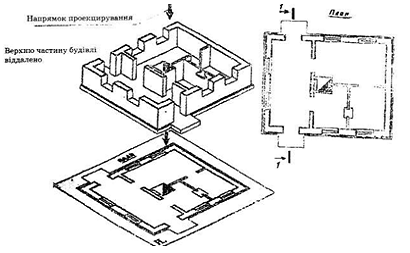

Планом
будинку називається зображення будинку, уявно розсіченого горизонтальною
площиною на рівні віконних і дверних прорізів і спроекцированого на
горизонтальну площину проекцій, при цьому інша частина будинку (між оком
спостерігача і січною площиною) передбачається віддаленою. На кресленні плану
будинку показується те, що утворюється в січній площині і що розташовано під
нею (рис. 1).
Якщо
планування помешкань другого і наступних поверхів однакові, то виконують крім
плану першого поверху також план другого поверху і називають його планом
типового поверху або планом 2-9 поверхів.
Рис. 1.
3.
Створення розрізу будівель
Розтин
будинку називають поперечним, коли січна площина перпендикулярна подовжнім
стінам. Розтин будинку називають подовжнім, коли січна площина рівнобіжна
подовжнім стінам будинку.
Іноді
для одержання розрізу застосовують не одну, а дві або більш січні рівнобіжні
площини. У такому випадку розріз (поперечний або подовжній) буде складним або
східчастим.
Напрямок
січної площини для розрізу позначають на плані першого поверху розімкнутою
лінією зі стрілками на кінцях, що показують напрямок проектування і погляду
спостерігача. Біля стрілок ставлять цифри або великі літери російського
алфавіту, а на самому розрізі роблять напис за типом 1-1 або А-А.
У
подовжніх розтинах будинків у межах горища рекомендується січну площину
проводити через коник даху незалежно від її становища на плані.
Плани,
фасади і розрізи будинку називають загальними архітектурно-будівничими
кресленнями, тому що ці креслення дають повне уявлення про будинок: про
планування і розміри помешкань, кількість поверхів, архітектуру будинку,
конструкції і матеріали його основних елементів. На основі загальних архітектурно-будівельних
креслень будинку складають плани і на виробництво спеціальних будівельних робіт
із водопостачання і каналізації, опалення і вентиляції, газопостачання,
електропостачання й ін.
Висновки
У
проектуванні окремих комплексів, будинків і споруд виділяються три основні
стадії:
· Проектне завдання (ескізний проект, форпроект), яке виявляє
можливість і доцільність будівництва чи реконструкції об'єкта і визначає його
основні архітектурно-композиційні, технологічні і технічні характеристики, а
також укрупнені техніко-економічні і вартісні показники;
· Технічний проект, який містить докладнішу розробку основних
вирішень;
· Робочий проект (робочі креслення), який фіксує остаточні вирішення
містить повний комплект технічної, фінансової, організаційної документації,
необхідної і достатньої для виконання усіх робіт з будівництва (реконструкції)
об'єкта.
Звичайно
проектування здійснюється у дві стадії - проектне завдання і робочий проект,
для складних об'єктів і об'єктів великої архітектурної значущості виконуються
усі три стадії проекту, для невеликих, простих, дуже поширених об'єктів нерідко
одностадійне проектування - так званий техноробочий проект. Проекти
розроблюються у спеціалізованих або комплексних проектних організаціях,
проектних майстернях, рідше - одним спеціалістом або групою спеціалістів
відповідно до прийнятих в суспільстві (державі) норм, нормативів і правил
проектування і встановленого порядку затвердження.
До
специфічних видів архітектурного проекту відносяться: експериментальний проект,
проект повторного застосування, типовий проект тощо.
Проект
повторного застосування - це проект, який розроблений для конкретного об'єкта,
але застосовується без істотних змін для будівництва іншого аналогічного.
Типовий
проект первісне призначений для багаторазового використання звичайно у
будівництві масових будинків і споруд. Для своєї реалізації типовий проект
вимагає т. зв. "прив'язки", тобто доробки і уточнення проектної
документації з урахуванням локальних умов будівництва. Як правило, така доробка
стосується тільки підземної частини будинку у зв'язку з особливостями рельєфу,
ґрунту тощо. Іноді окреме коригування, яке не змінює загального вирішення
конструктивно-просторової структури (елементи декору, опорядження поверхні
тощо), вноситься у фасади.
Експериментальний
проект має на меті перевірку нових архітектурно-планувальних, конструктивних,
технологічних та ін. вирішень для наступного впровадження їх у практику
масового проектування і будівництва.
Список
використаної літератури
1.
Русскевич, Н.А. Довідник по інженерно-будівельному кресленню / Н.А.Русскевич,
Д.І. Ткач, М. Н. Ткач. - До.:Будiвельник, 1987;
.
Георгієвський, О.В. Правила виконання архітектурно-будівельних креслень / О.В.
Георгієвський. - М.:Интербук-бизнес -Стр. 80;
.
Довідник за єдиною системою конструкторської документації / Під ред. Ю. С.
Степанова. - 2-ге вид., перераб. ідоп., Харків:Прапор, 1979;
.
Будівельний креслення і малювання: Підручник для студентів будівельних
спеціальностей / Під редакцією Б. У.Будасова. - 4-те вид., перераб. ідоп.
М.:Стройиздат, 1990;
.Короев
Ю.І. Будівельний креслення і малювання: Підручник для студентів будівельних
спеціальностей. - М.:Висш. школа, 1983;
. ГОСТ
"Єдина система конструкторської документації" (>ЕСКД). Загальні
правила виконання креслень. - М., 1983;
.
Банько В.Г. Будівлі, споруди та обладнання туристських комплексів: Навчальний
посібник. 2-ге вид., перероб. та доп. - К.: Дакор, 2008. - 328 с.
