Будівля каркасу

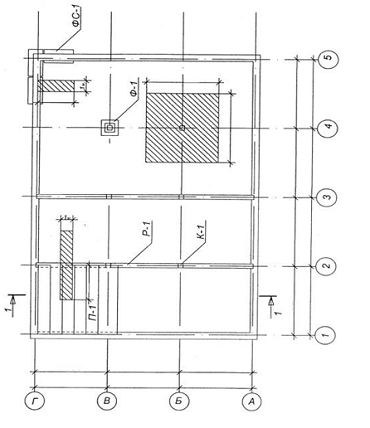

1. Маркировочний план
(1:200)

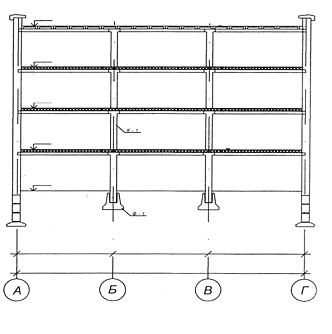

1.1 Поперечний розріз
будівлі (1:100)
2. Обґрунтування
прийнятих конструкцій
Місто будівництво даної
будівлі - м. Донецьк.
Будівля має 4 поверхи.
Висота поверху - 3 м. Крок 6,3 м, проліт - 5,9 м. Проектом передбачено
застосування залізобетонних конструкцій. Конструкція будівлі - цегляна з
неповним каркасом. Всі конструкції виконані з бетону класу В 30, робоча
арматура А300С, поперечна - А240С.
Фундамент стрічкового
типу - збірний, армується сіткою. Крок робочих стержнів 200 мм. Робоча арматура
Ø 10 А300С. Захисний
шар бетону 35 мм. Глибина закладання фундаменту - 1,4 м.
Перекриття - плоскі
кругло пустотні плити. Висота плити - 220 мм. Підлога: по плиті перекриття
влаштована звукоізоляція з шлаку 60 мм, цементно-піщане стягування - 20 мм,
лінолеум безосновний - 5 мм.
Покриття - по плиті
перекриття влаштована захистний шар гравію - 10 мм; 4 шари толю - 20 мм;
цементнопіщане стягування - 15 мм; утеплювач (перлітобітумні плити) - 80 мм; пароізоляція
(рулонна) - 5 мм.
3. Збір навантаження на
будівельні елементи
3.1 Збір навантаження на
1 м² плити покриття
Захисний шар гравію - 10
мм
шари гідроізоляційного
толю - 20 мм
Цементно піщане
стягування - 30 мм
Пароізоляцію (рулонна) -
5 мм
з/б плита
|
№
|
Вид навантаження
|
Формула підрахунку
|
Нормативне навантаження
|
γ f
|
Розрахункове навантаження
|
|
Постійне
|
|
|
|
|
|
1
|
Захисний шар гравію t = 10 мм ρ = 1800 кг/м3
|
0,01*1800*9,81
|
176,58
|
1,3
|
229,55
|
|
2
|
4 шари толю t = 20 мм ρ = 600 кг/м3
|
600*0,02*9,81
|
117,72
|
1,3
|
153,04
|
|
3
|
Цементно-піщане стягування t = 15
мм ρ = 1800 кг/м3
|
0,015*1800*9,81
|
264,87
|
1,3
|
344,33
|
|
4
|
Утеплювач перлітобітумні плити t =
80 мм ρ = 500 кг/м3
|
0,08*9,81*500
|
392,4
|
1,1
|
431,64
|
|
5
|
Власна вага плити t = 110 мм ρ = 2500 кг/м3
|
0,11*2500*9,81
|
2697,75
|
1,1
|
2967,53
|
|
6
|
Всього:
|
|
∑= 3670,7
|
|
∑=4167,5
|
|
Тимчасові
|
|
|
|
|
|
Снігове навантаження М. Донецьк
|
ДБН
|
1500
|
1,3
|
1950
|
|
Повне навантаження
|
|
∑=5178,7
|
|
∑=6114,319
|
3.2 Збір навантаження на
1 м² плити перекриття
Лінолеум - 5 мм
Цементна стяжка - 20 мм
З/б плита - 220 мм
|
№Вид навантаженняФормула
підрахункуНормативне навантаженняγ fРозрахункове навантаження
|
|
|
|
|
|
|
Постійні
|
|
|
|
|
|
1
|
Лінолеум t = 5 мм ρ = 1800 кг/м3
|
0,005*1800*9,81
|
88,29
|
1,3
|
114,8
|
|
2
|
Цементно-піщане стягування t = 20
мм ρ = 1800 кг/м3
|
0,02*1800**9,81
|
330,5
|
1,3
|
429,6
|
|
3
|
Звукоізоляція t = 60 мм ρ = 700 кг/м3
|
0,06*700*9,81
|
412,02
|
1,3
|
535,6
|
|
4
|
З/Б плита круглопустотна t=110 мм ρ = 2500 кг/м3
|
0,11*2500*9,81
|
2697,8
|
1,1
|
2967,5
|
|
Всього:
|
|
∑= 3528,61
|
|
∑= 4047,5
|
|
Тимчасові
|
|
|
|
|
|
На перекриття для гуртожитку
|
ДБН
|
1500
|
1,3
|
1950
|
|
Повне навантаження
|
|
∑= 5028,61
|
|
∑= 5997,5
|
3.3 Збір навантаження на
ригель від перекриття
Аф=6,3 м2
|
№
|
Вид навантаження
|
Формула підрахунку
|
Нормативне навантаження
|
γf
|
Розрахункове навантаження
|
|
Постійне від перекриття
|
|
|
|
|
|
1
|
Нормативне Розрахункове
|
3528,61*6,3 4047,5*6,3
|
22230,243
|
1,1
|
25499,25
|
|
2
|
Вага ригеля
|
0,136*1*2500*9,81
|
3335,4
|
1,1
|
3668,94
|
|
|
|
∑= 25565,64
|
|
∑= 29168,25
|
|
Тимчасове
|
|
|
|
|
|
від перекриття
|
1500*6,3
|
9450
|
1,3
|
12285
|
|
Повне навантаження
|
|
35015,64
|
3.4 Збір навантаження на
колону першого поверху
=l1*l2=6,3*5,9=37,17м2
|
№
|
Вид навантаження
|
Формула підрахунку
|
Нормативне навантаження
|
γf
|
Розрахункове навантаження
|
|
|
|
Трив.
|
Кор.
|
|
Трив.
|
Кор.
|
|
Постійне
|
|
|
|
|
|
|
|
1
|
Від покриття: Нормативне
Розрахункове Тимчасове снігове
|
3,7*37,17 4,2*37,17 1,5*37,17
|
137,529
|
55,75
|
1,4
|
156,114
|
78,05
|
|
2
|
Від перекриття Постійне:
Нормативне Розрахункове Тимчасове: Тривалодіюче Короткодіюче
|
3,6*37,17*3 4,2*37,17*3
2/3*1,5*37,17 1/3*1,5*37,17
|
401,436 111,15
|
55,755
|
1,3
|
446,04 144,96
|
72,48
|
|
3
|
Власна вага ригеля
|
3,3*5,9*4
|
76,56
|
|
1,1
|
84,22
|
|
|
4
|
Власна вага колони
|
0,3*0,3*3*4*2,5*9,81
|
26,49
|
|
1,1
|
29,106
|
|
|
5
|
Власна вага перегородок ρ = 750 кг/м3
|
0,75*37,17*3
|
83,63
|
|
1,1
|
91,99
|
|
|
Повне
|
|
838,43
|
111,505
|
|
953,881
|
150,53
|
3.5 Збір навантаження на
стрічковий фундамент
Аф=1*6,3\2=3,15 м2
|
№
|
Вид навантаження
|
Формула підрахунку
|
Нормативне навантаження
|
γ f
|
Розрахункове навантаження
|
|
1
|
Від міжповерхового перекриття:
Нормативне Розрахункове
|
3,9*3,15*3 4,5*3,15*3
|
36,855
|
|
42,525
|
|
2
|
Від покриття: Нормативне
Розрахункове
|
3,8*3,15 4,4*3,15
|
11,97
|
|
13,86
|
Від стіни
|
0,51*4*2,8*1,9*9,81
|
106,465
|
1,1
|
117,11
|
|
4
|
Від перегородок
|
0,75*3*2,9
|
6,525
|
1,1
|
7,17
|
|
Всього:
|
|
∑= 161,815
|
|
∑= 180,665
|
|
Тимчасове навантаження: снігове
корисне
|
1,5*2,9 1,6*2,9*3
|
4,35 13,92
|
1,4 1,3
|
6,09 18,096
|
|
Повне навантаження
|
|
∑= 180,085
|
|
∑= 204,186
|
4. Розрахунок
будівельних елементів
.1 Розрахунок фундаменту
стрічкового типу
0=0.27 мПа = 270 кН/м2ф = 1,4 м
= 20 кН/м3
Nn=135,7
кН=160 кН
Визначаємо ширину
подушки:
bф =
=
=0,56
приймаємо ширину
подушки - 0,8 м
довжина подушки -
2,38 м; 1,18 м
висота подушки -
0,3
0 = h - a
0 = 30 - 3,5 = 26,5 см
Визначаємо
максимальний згинальний момент:c - під зовнішню стіну = 0,6
Визначаємо площу
робочої арматури
= 0,15
Приймаємо крок стержнів
S =200
Визначаємо кількість
стержнів:
Приймаємо n = 12
Конструктивно
приймаємо 6
10 А300 С Аs
= 4.71 см2.
4.2
Розрахунок плити перекриття
Дано:н=1,5
м;=5,9 м;
В30 - клас бетону
А300С - робоча арматура
А240С - монтажна арматура
. Визначаємо напруження
у плиті перекриття:к=Ln=5900-200=5700 мм
= qпер*bн= 5997,5*1,5=
8,9 мПа*м=q*L/2=8,9*5,9/2=26,255 кН
М= q*L2/8=8,9*5,92/8=38,03
кНм
. Розраховуємо основні
геометричні показники плити:
h = 220 мм = 22 см0=
h-a =22-2=20 смf` = bн-2*15 =1480-30 = 1450 мм =145 см= bf`
-n*159 = 1450-7*159 = 337 мм =33,7 см
Де п- кількість отворів
= 7 отворівf`= h-159/2 = 220-159/2 = 30.5 мм = 3,05 см
. Визначаємо додаткові
параметри:bt=0,12 кН/см2s=28 кН/см2b=1,7
кН/см2
Es=21000 МПа
Eb=32500 МПа
Розрахунок плити
перекриття за нормальним перерізом
1. Визначаємо положення
нейтральної осі
каркас залізобетонний
балочний навантаження
Мf'= hf`*bf'*
Rb (h0-hf'/2)
Мf'=3,05*145*1,7
(20-3,05/2)=14843,87кН*см=148,4387кН*м
М<Мf';
38,03кНм<148,4387кН*м-нейтральна вісь проходить в полці.
2.αm=M/(Rb*b*h02)=38,03*100/(1,7*27,8*202)=0,19
ξ=0,99
Аs=M*100/(Rs*h0*ξ)=3603/(28
*20*0,99)=6,49см2
Приймаємо 9Ø10 А300С, Аs=7,07см2
Розрахунок за навкісним
перерізом
4Ø6 А240С Аsw=1,13см2
S=h/2=220/2=110<150=110
мм
Перевірка:
Q ≤ 0,6* Rbt*b*h0
23,25 ≤
0,6*0,12*27,8*20
,25 ≤ 40,032
Отже умова виконується,
поперечна арматура ставиться конструктивно.
≤ 0,3* φω1* φb1*Rb*b*h0
φω1=1+5*(Es/Eb)*(Asw/(S*b))
< 1,3
φω1=1+5*(21*103/32,5*103)*(1,13/(1,1*27,8))
=1,1
,1 < 1,3
φb1=1-0,01*Rb=1-0,01*17=0,98=
0,3*1,1*0,98*1,7*27,8*20=373,51 кН
,25 кН < 373,51 кНзад
< Q отже, розміри перерізу достатні.
Перелік літератури
1)
ДБН -
В.1.2. - 2:2006 «Навантаження і впливи».
2)
«Строительные
конструкций» том 1 Т.Н. Цай.
3)
«Строительные
конструкций» том 2 Т.Н. Цай.
4)
«Правила
виконання архітектурно - будівельних робочих креслень ДСТУ БА.2.4-7-95 (ГОСТ
21.501-93).
