Основы гидромеханики















Контрольная работа

Основы гидромеханики

1. Основные свойства жидкостей

гидростатика гидродинамика жидкость крыло

Гидромеханикой называется наука о равновесии и движении жидкости и о взаимодействии жидкости с твердыми телами.

Гидромеханика, представляя собой, раздел общей механики, подразделяется на гидростатику и гидродинамику.

В гидростатике изучаются жидкости в состоянии покоя, в гидродинамике - в состоянии движения.

В гидродинамике рассматриваются тела, характеризующиеся легкой подвижностью (текучестью). Тела, обладающие текучестью, способны, не дробясь на части, изменять свою форму при действии незначительных усилий. Такие тела называются жидкостями.

Под жидкостью в гидромеханике понимают жидкие и газообразные среды, так как им присущи общие свойства, а наблюдающиеся явления можно описать одинаковыми зависимостями. Однако между капельными жидкостями и газами имеются отличия:

Капельные жидкости

Газообразные среды

1.Значительные силы межмолекулярного взаимодействия образуют свободные поверхности.  2.Плохо сжимаются.

1.Силы межмолекулярного взаимодействия отсутствуют, поэтому свободные поверхности не образуются, а полностью занимают объем, в котором они находятся. 2. Хорошо сжимаются.


Основными механическими свойствами жидкости являются:

Весомость жидкости характеризующейся удельным весом - отношением веса жидкости р к занимаемому объему v

γ = р/v.

Плотность жидкости - отношение массы жидкости m к ее объему v

ρ = m/v.

Плотность и удельный вес связаны между собой зависимостями γ = ρg, где g = 9,81 м/с2 - ускорение свободного падения. В судовых расчетах принимают:

для пресной воды ρ = 1,0 т/м3 (102 кгс·с24), γ = 9,81 кН/м3;

для морской воды стандартной плотности ρ = 1,025 т/м3, (105 кгс·с24), γ = 10,06 кН/м3;

для воздуха ρ = 1,225 кг/м3 (0,125 кгс·с24), γ = 12,02 Н/м3.

Поверхностным натяжением называется свойство жидкости испытывать дополнительное давление на свободной поверхности под действием молекулярных сил сцепления. Это свойство жидкости характеризуется коэффициентом поверхностного натяжения α.

Вязкость - способность жидкости оказывать сопротивление при скольжении одной ее части относительно другой. Сила внутреннего трения F пропорциональна изменению скорости жидкости υ в направлении, перпендикулярном движению, и зависит от площади S соприкосновения элементов жидкости

F = μ·(dυ/dy)·S.

Это закон вязкого трения Ньютона. Коэффициент пропорциональности в нем называется коэффициентом динамической вязкости - μ (Па·с).

Отношение коэффициента динамической вязкости к плотности жидкости называется коэффициентом кинематической вязкости

ν = μ/ ρ.

Коэффициент кинематической вязкости зависит от температуры. При температуре 200 С для воды он составляет 1·10-6 м2/с, для воздуха - 1,5·10-5 м2/с.

. Гидростатика

Гидростатика изучает законы равновесия жидкой среды и взаимодействие жидкости с твердыми телами, т.е. в ситуациях, когда движение отсутствует или скорость пренебрежительно мала.

Гидростатика позволяет понять некоторые свойства такой важной гидродинамической величины, как давление. Давление твердого тела определяется его весом, давление жидкости - ее глубиной. Сила давления на дно сосуда р (рис.1,а) не зависит от его формы, а определяется только уровнем налитой в сосуд жидкости в соответствии с гидростатической формулой:

р = р0 + ρgh;

р = р0 + рм ,

где ρ - плотность жидкости,

р0 - давление жидкости на некотором фиксированном уровне (при наличии свободной поверхности - атмосферное давление),

h - отстояние по вертикали от этого уровня до рассматриваемой точки (глубина погружения),

ри - избыточное (манометрическое) давление.

Соприкасаясь с твердым телом, жидкость оказывает на него давление, направленное по нормали к поверхности тела. Сила избыточного давления жидкости на плоскую поверхность, имеющую вертикальную ось симметрии (рис.1,б)

F = ρghcS,

где hc - отстояние по вертикали ц.т. площади поверхности от уровня свободной поверхности жидкости; S - площадь поверхности.

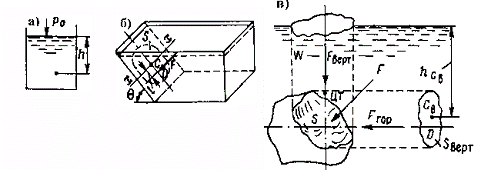

Рис.1. Гидростатическое давление и сила давления жидкости.

Точка D приложения равнодействующей сил давления на поверхность называемая центром давления (ц.д.), отстоит от ц.т. площади (C) на расстоянии l.

Силу избыточного давления на криволинейную поверхность (рис.1,в) определяют ее составляющие Fx , Fy и Fz, по осям координат

F = .

Горизонтальная составляющая силы давления на криволинейную поверхность (Fx или Fy )

Fгор = ρghcвSверт,

где hcв - отстояние по вертикали ц.т вертикальной проекции от плоскости гидростатического напора (рис. 1,в ).

Линия действия силы Fгор проходит через центр давления D площади вертикальной проекции Sверт.

Вертикальная составляющая силы давления на криволинейную поверхность, равна весу цилиндра жидкости, ограниченного снизу поверхностью, а сверху плоскостью гидростатического напора (рис.2,а) проходит через ц.т. объема

Fверт = ρgW.

Призма над криволинейной поверхностью называется телом давления.

Объем тела давления W не обязательно совпадает с действительным объемом сосуда. Если жидкость находится под криволинейной поверхностью, объем тела давления определяется объемом над поверхностью до плоскости гидростатического напора, а сила направлена вертикально вверх (рис.2,б).

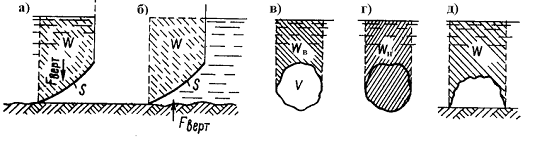

Рис.2. Силы давления на криволинейные поверхности.

Когда тело плавает на поверхности жидкости, объем тела давления равен объему вытесненной им воды V, т.е. объемному водоизмещению (рис.2 в,г)

F = ρgV.

Когда тело полностью погружено в жидкость, объем тела давления верхней половины его поверхности равен Wв, а нижней -Wн.

Вертикальную составляющую в таких случаях называют силой выталкивания (для плавающих тел - сила поддержания или плавучести)

F = ρg(Wн - Wв) = ρgV.

В результате получаем закон Архимеда: на погруженное в воду тело действует сила, равная весу вытесненной им воды, и направленная по вертикали вверх. Линия действия этой силы проходит через центр тяжести вытесненного объема V.

Закон Архимеда в обычной форме не применим к телам имеющие контактные со стенками сосуда поверхности, между которыми не может проникнуть жидкость. Такое тело испытывает со стороны жидкости только усилие ρgW, прижимающее его к грунту (рис.2,д). Но как только на контактную поверхность просочится жидкость, появится выталкивающая тело сила.

. Гидродинамика

Гидродинамика изучает движение жидкости, которое может быть установившимся и неустановившимся.

Движение называется установившимся, если в каждой точке неподвижного пространства, занятого движущейся жидкостью, скорости не зависят от времени и, следовательно, остаются постоянными. В противном случае движение является неустановившимся.

Характер движения жидкости может быть ламинарным и турбулентным. Под ламинарным движением жидкости понимают такое движение, в котором отсутствует пульсация скоростей, приводящая к перемешиванию частиц. Если движение жидкости происходит с пульсацией скоростей, вызывающей перемешивание частиц потока, то такое движение называется турбулентным.

В гидродинамике используется понятие о линиях тока. Линии тока - линии, касающиеся вектора скорости потока. При установившемся движении жидкости линии тока и траектории движения частиц жидкости совпадают, при неустановившемся - не совпадают.

Поверхность, образуемую линиями тока, проходящими через замкнутый контур, называют трубкой тока; жидкость, заполнившая трубку тока, - элементарной струйкой.

Наглядное представление о линиях тока дает рассмотрение обтекания крыла самолета равномерным потоком воздуха. Из рис.3. видно, что снизу линии тока не очень сильно искажены, т.к. там увеличение скорости потока незначительно. Верхняя сторона крыла гораздо сильнее изменяет течение воздуха - там линии тока сжимаются и скорость заметно больше, чем в самом потоке.

Рис.3. Обтекания крыла равномерным Рис.4. К выводу уравнения потоком воздуха. Бернулли.

Описать движение жидкости гораздо труднее, чем решить задачи гидростатики, поэтому в гидродинамике широко используют уравнения неразрывности и уравнения Бернулли.

Уравнение неразрывности выражает закон сохранения масс и используется в форме:

υ1S1 = υ2S2 = …= υnSn = Q = const.

Здесь υ-скорость жидкости, S - площадь сечения трубки тока, Q - объемный расход потока. Сформулировать этот закон можно так: через любое поперечное сечение трубки тока в единицу времени протекает одинаковое количество жидкости.

Одно из важнейших уравнений гидромеханики было получено Даниилом Бернулли (рис.4.). Ему впервые удалось описать движение несжимаемой идеальной жидкости (силы трения между элементами идеальной жидкости, а также между идеальной жидкостью и стенками сосуда отсутствуют). Уравнение Бернулли имеет вид:

р + ρυ2/2 + ρgh = const,

где р - давление жидкости,

ρ - ее плотность,

υ - скорость движения,

g - ускорение свободного падения и h - высота, на которой находится элемент жидкости. Уравнение Бернулли выражает закон сохранения энергии и условие неразрывности течения идеальной жидкости.

В этом уравнении все слагаемые имеют размерность давления и соответственно называются:

р - статическое давление;

ρυ2/2 - динамическое давление;

ρgh - весовое давление.

Можно отметить, что при отсутствии скорости уравнение Бернулли превращается в гидростатическую формулу. Изменение скорости, согласно второму закону Ньютона, происходит под действием силы, которая действует на жидкость, - в данном случае это либо сила тяжести, либо разность давлений, действующих на объем текущей жидкости.

В уравнении Бернулли два слагаемых:

ρυ2/2 - кинетическая энергия единицы объема движущейся жидкости и ρgh - потенциальная энергия единицы объема жидкости, точно такие, как в уравнении сохранения энергии для материальной точки. Специфика гидромеханики проявляется в присутствии давления р - перепад давлений в разных частях трубки тока заставляет жидкость двигаться с ускорением, и именно поэтому в формуле Бернулли помимо кинетической и потенциальной энергий единицы объема жидкости присутствует еще и давление.

Следовательно, если труба (или трубка тока) устроена так, что давление в ней остается постоянным, уравнение Бернулли для жидкости просто совпадает с законом сохранения энергии для материальной точки. Если же труба устроена так, что можно не учитывать изменение высоты h (в силу малой плотности вещества или малого изменения этой высоты), то в соответствии с уравнением неразрывности скорость в узких участках трубы растет, - значит, там должно падать давление. Это естественный результат, поскольку рост скорости (ускорения) может быть обеспечен только за счет перепада давления и в том месте, где скорость большая, давление должно быть мало.

Уравнение Бернулли просто объясняет множество явлений рассматриваемых в курсе “теория судна”. Например, крыло, которое обтекает равномерный поток воды даже при отсутствии угла атаки, имеет подъемную силу. На суда идущими параллельным курсом слишком близко один к другому, действует гидродинамическая сила, толкающая их друг к другу. Большие скорости потока жидкости, создающиеся при быстром вращении судового винта, приводят к появлению кавитации, способной разрушить его лопасти. Принцип работы судового лага, основан также на уравнении Бернулли, позволяющий измерить скорость движения жидкости.

4. Теория подобия в гидромеханике

Для изучения сложных гидродинамических явлений прибегают к модельному эксперименту. Результаты таких экспериментов могут быть перенесены на натуру лишь тогда, когда явления при моделировании и в натурных условиях подобны. Различают три вида подобия: геометрическое, кинематическое и динамическое.

Для геометрического подобия требуется, чтобы отношение сходственных линейных размеров натуры L1 и модели L2 было равно постоянной величине

L1/ L2 = S11/2/ S21/2 = V11/3/ V21/3 = Cl,

где S1, S2 - сходственные площади натуры и модели;

V1 ,V2 -сходственные объемы натуры и модели;

Cl - постоянная геометрического подобия.

Кинематическое подобие возможно, если отношение промежутков времени, в течение которых сходственные точки описывают геометрически подобные отрезки траекторий, равно постоянной величине и, кроме того, выполняется геометрическое подобие натуры и модели. Кинематическое подобие характеризуется двумя постоянными подобия - геометрической Cl и времени Ct = t1/ t2; все остальные его постоянные являются производными от указанных двух. Например, для отношения скоростей и ускорений можно записать:

υ1/ υ 2 = Cυ = Cl / Ct ; α1/ α 2 = C α = C υ / Ct = Cl / Ct2 = Cυ2/ Cl

При динамическом подобии требуется, чтобы отношение сходственных сил и натуры и модели было равно постоянной величине. Для выполнения этого условия достаточно, чтобы при наличии кинематического подобия отношение сходственных масс натуры и модели было равно постоянной величине Сm:

Сm = m1 / m2 = ρ1V1/ ρ2V2 = Cρ Cl3

где ρ1, ρ2 - плотности сходственных объемов натуры и модели;

Сm, Cρ, Cl - постоянные подобия.

Для отношения сходственных сил можно записать:

F1/F2 = m1 α1 / m2 α2 = Cρ Cl3 Cυ 2 / Cl = Cρ Cl2 Cυ 2,

Откуда следует общий закон механического подобия:

F1/ ρ1 υ12 S1 = F2 / ρ2 υ22 S2 .

Поэтому любое механическое усилие в жидкости можно представить в виде:

F = 0,5 ζ ρ υ2 S,

где ζ - безразмерный коэффициент силы, который одинаков для динамически подобных явлений.

Кроме общих условий динамического подобия для сил, обусловленных вязкостью жидкости, должно соблюдаться равенство чисел Рейнольдса (подобие по Рейнольдсу)

υ1 L1/ ν1 = υ2 L2/ ν2 = Re

12 - кинематические вязкости жидкостей, в которых испытываются натура и модель), а для сил обусловленных весомостью жидкости - равенством чисел Фруда (подобие по Фруду)

υ1 /= υ2 /= Fr.

5. Основы теории крыла

Гребные винты, рули, и другие судовые устройства имеют общий принцип действия, рассматриваемый в теории крыла. Для изучения работы этих устройств необходимо иметь представление о силах, действующих на крыло при движении.

Геометрические характеристики крыла определяются (рис.5.):

площадью крыла F и формой проекции крыла в плане;

длиной (размахом) крыла l - размером крыла в направлении,

перпендикулярном набегающему потоку;

профилем крыла - сечением крыла плоскостью, перпендикулярной его размаху;

хордой крыла b (шириной крыла) - отрезком прямой, соединяющей крайние точки профиля; при переменной по размаху крыла хорде вводится понятие средней хорды:

bср = F / l;

максимальной толщиной профиля t - расстоянием между крайними точками профиля перпендикулярно хорде.

Часто пользуются безразмерными геометрическими характеристиками крыла:

удлинением (относительным размахом) крыла λ = l /bср = l2 /F или (для прямоугольного крыла) λ = l / b;

- относительной толщиной = 100 t / b - отношением наибольшей толщины профиля к длине хорды.





Рис.5. Геометрические характеристики крыла


Гидродинамические характеристики крыла (рис.6.) определяются его геометрией и углом α между хордой профиля крыла и направлением скорости движения его, называемым углом атаки. Поток, набегающий на крыло со скоростью υ под углом атаки α, на верхней поверхности крыла ускоряется, а на нижней - замедляется. Согласно уравнению Бернулли, на нижней поверхности создается повышенное давление, а на верхней - пониженное. Кроме сил давления, на движущееся в вязкой жидкости крыло действуют касательные силы трения. Силы гидродинамического давления и касательные силы трения приводятся к главному вектору гидродинамических сил Р.

Спроектировав главный вектор на направление движения и перпендикулярное ему направление, получим силу профильного Рx и подъемную силу крыла Ру:

Рx = Р cos(Р, x); Ру= Р cos(Р, y).

Рис.6. Схема действия потока жидкости на крыло

Также можно определить составляющие силы Р направленных по нормали и по касательной к крылу. Нормальная составляющая силы Р:

Рn = Рy cos α + Рх sin α;

Тангенциальная составляющая силы Р:

Рt = Рx cos α - Рy sin α;

Точка приложения силы Р называется центром давления. Центр давления отстоит от передней кромки крыла на расстоянии хр. Момент относительно передней кромки крыла М = Рn хр.

Отношение подъемной силы крыла к его сопротивлению называется коэффициентом гидродинамического качества крыла


Коэффициент обратного качества ε = Рх/ Рy.

В соответствии с общей формулой для гидродинамических сил определяется силы и моменты, действующих на крыло при движении:

Рy = 0,5 С y ρ υ2 F; Рx = 0,5 С x ρ υ2 F;

Рn = 0,5 С n ρ υ2 F; Рt = 0,5 С t ρ υ2 F;

M = 0,5 С m ρ υ2 F b,

где Сy , Сx , Сn , Сt , Сm - безразмерные коэффициенты подъемной силы, сопротивления, нормальной силы, касательной силы и момента.

Отношение абсциссы центра давления крыла к длине хорды хр / b = С р, называется коэффициентом центра давления крыла, тогда

С m = С n С р.

Безразмерные коэффициенты определяют гидродинамические характеристики крыла. Обычно задают независимые коэффициенты: Сy, Сx , Сm р), так как остальные коэффициенты являются зависимыми.

Для данного крыла коэффициенты Сyx , Сnt , Срm , К(ε) зависят от угла атаки α, чисел Рейнольдса Re, Фруда Fr, а также от условий движения крыла (в безграничной жидкости, вблизи свободной поверхности жидкости, кавитации и т.п.). Они определяются теоретическим или чаще экспериментальным путем, поэтому для геометрически подобных крыльев они задаются в функции от угла атаки при установившемся обтекании потоком жидкости с некоторым числом Re. Значения гидродинамических коэффициентов крыла, в общем случае завися от числа Re, однако, при обтекании крыла без кавитации безграничным потоком несжимаемой жидкости с числом Re > (1,31,5) 106 коэффициенты оказываются в автомодельной области и их можно считать независимыми от Re.

На рис.7. приведены кривые зависимости гидродинамических характеристик крыла от углов атаки. Из рисунка видно, что коэффициент подъемной силы с увеличением угла атаки вначале возрастает, а затем, достигнув максимума при так называемом критическом угле атаки αкр, начинает резко падать. Для симметричного профиля подъемная сила становится равной нулю при нулевом угле атаки, для несимметричного -при значениях α, отличных от нуля. Угол атаки, при котором Сy обращается в нуль, называют углом нулевой подъемной силы α0, а угол αi = α + α0 - гидродинамическим углом атаки. Направление потока, соответствующее углу α0, называется направлением нулевой подъемной силы.









Рис.7. Кривые зависимости гидроди-намических характеристик крыла от углов атаки

Из рис.7. следует, что существует такое значение угла атаки, при котором коэффициент обратного качества минимальный. Этот угол называют наивыгоднейшим углом атаки αорt.

Рис.8. Графики влияния твердой стенки и свободной поверхности жидкости на С y прямоугольных крыльев.

На гидродинамические характеристики крыла сильно влияют границы потока (рис.8). Влияние твердой стенки под крылом приводит к увеличению коэффициента его подъемной силы, а по мере уменьшения погружения крыла к заметному снижению величины С y.

Литература

1.Андреенков В.Г. Теория судна (конструкция корпуса судна, судовые устройства и системы): учеб. пособие / В.Г. Андреенков, А.В. Самохвалов; Новороссийская гос. морская акад. - 2-е изд. - Новороссийск: НГМА, 2001. - 176 с.

.Кацман Ф.М. Теория и устройство корабля: учебник для вузов / Ф.М. Кацман, Д. В. Дорогостайский. - Л.: Судостроение, 2009. - 279 с.

.Правила классификации и постройки морских судов: В 3-х т. Т. 1: Морской Регистр Судоходства - Л.: Транспорт, 2005. - 428 с.

.Теория и устройство судов: метод. руководство по разработке курсового проекта «Расчет посадки, остойчивости и непотопляемости судна в процессе эксплуатации» / сост.Ю.И. Юдин, А.А. Соловьев. - Мурманск: МГАРФ, 2003. - 36 с.
