, сек, моль/м3, моль/м3, моль/м3
|
|
|
|
0,5
|
23,295236352
|
16,102776035
|
0,0083350760
|
1
|
23,286991918
|
16,094531601
|
0,0165795095
|
1,5
|
23,278837139
|
16,086376821
|
0,0247342892
|
2
|
23,270771035
|
16,078310718
|
0,0328003929
|
2,5
|
23,262792640
|
16,070332323
|
0,0407787878
|
3
|
23,254900997
|
16,062440680
|
0,0486704306
|
3,5
|
23,247095161
|
16,054634843
|
0,0564762672
|
4
|
23,239374195
|
16,046913877
|
0,0641972334
|
4,5
|
23,231737173
|
16,039276856
|
0,0718342545
|
5
|
23,224183182
|
16,031722865
|
0,0793882460
|
5,5
|
23,216711315
|
16,024250998
|
0,0868601130
|
6
|
23,209320677
|
16,016860360
|
0,0942507508
|
6,5
|
23,202010383
|
16,009550066
|
0,1015610450
|
7
|
23,194779557
|
16,002319239
|
0,1087918713
|
7,5
|
23,187627332
|
15,995167015
|
0,1159440961
|
8
|
23,180552852
|
15,988092535
|
0,1230185758
|
8,5
|
23,173555270
|
15,981094953
|
9
|
23,166633747
|
15,974173430
|
0,1369376806
|
9,5
|
23,159787455
|
15,967327138
|
0,1437839726
|
Анализ таблицы показывает, что функции выходной концентрации веществ в
реакторе синтез хлористого этилена монотонно убывают или возрастают, при этом
стремятся войти в статический режим. В силу чего, делаем вывод, что
математическая модель построена правильно.
3. ИССЛЕДОВАНИЕ МЕТОДА ОПТИМИЗАЦИИ
Метод возможных направлений Зойтендейка - это метод поиска минимума для
задач условной оптимизации.
Этот метод можно назвать особым расширением метода наискорейшего спуска
на задачи условной оптимизации, так как он призван «взаимодействовать» с
ограничениями при поиске минимума.
Кратко охарактеризуем работу алгоритма:
Пока
точка лежит внутри допустимой области метод спускается к минимуму методом
наискорейшего спуска, т. е. используя градиент . Если
точка наталкивается на одно из ограничений (рисунок 1.), то определяется
направлений вдоль ограничения или от ограничения поиском
минимума функции . Метод останавливается в двух случаях: когда или когда (такая
точка называется точкой Куна-Таккера).
Рисунок

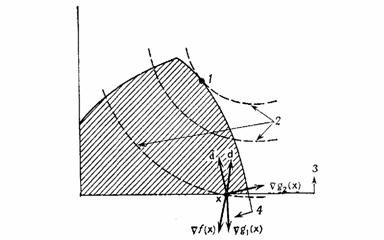

3.1. - Метод возможных направлений Зойтендейка
Примечание.
В случае простейших ограничений вида процесс поиска точки Куна-Таккера сводится к
одномерной оптимизации функции вдоль границы любым методом.

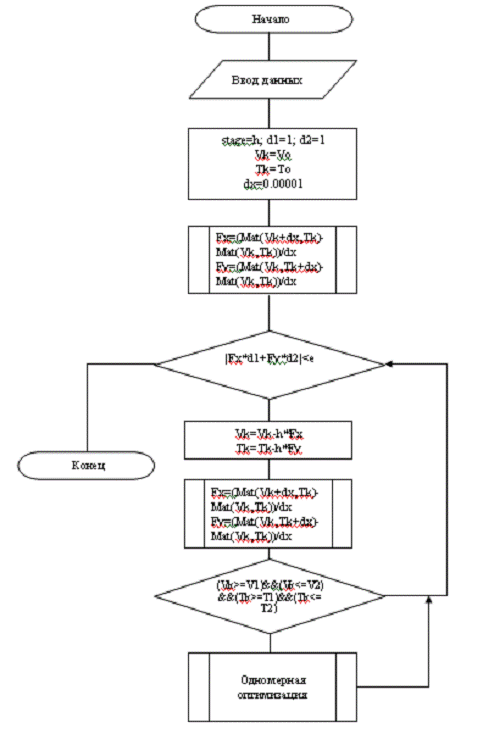

Рис.
3.2 Структурная схема алгоритма оптимизации объекта

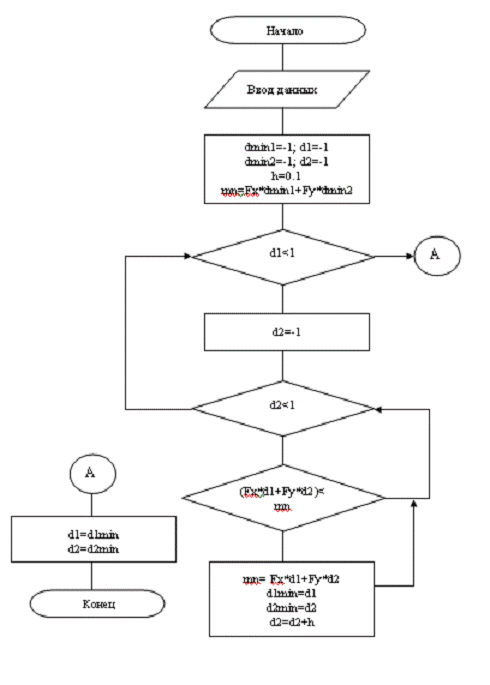

Рис. 3.3. Подпрограмма Одномерная оптимизация

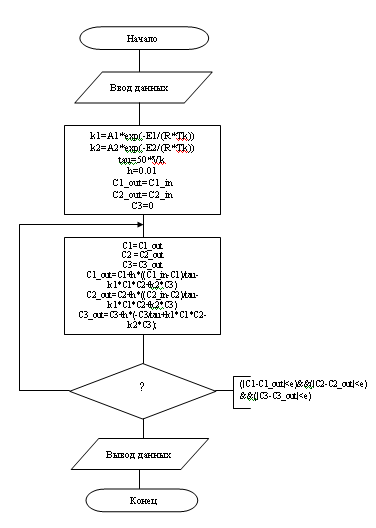

Рис. 3. Подпрограмма математической модели
4. ПРОВЕРКА МЕТОДА ОПТИМИЗАЦИИ
Перед
началом работы с проектируемым объектом была произведена проверка метода
оптимизации на заранее известной тестовой функции - параболоиде при наложенных ограничениях . При этом был заранее известен минимум - это точка с
координатами .
Результаты
работы метода оптимизации представлены на рисунке 4.1.
Рисунок
4.1 - Результаты проверки метода оптимизации
Как
видно из рисунка 4.1, рассчитанный и заранее известный минимумы совпадают, что
позволяет сделать вывод о правильности работы метода возможных направлений
Зойтендейка, и можно переходить к оптимизации объекта.
5. ОПТИМИЗАЦИЯ ОБЪЕКТА
В ходе работы была произведена оптимизация объекта методом возможных
направлений Зойтендейка. В результате было найдена максимальная концентрация CС2H5Cl=15,844 моль/м3 (69,93 %)
при температуре T=373 K и объёме реактора V=10 м3. Процесс

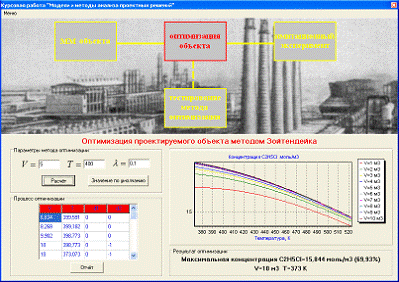

оптимизации отражён на рисунке 5.1.
Рисунок 5.1 - Результаты оптимизации проектируемого объекта.
6. Проверка работоспособности
спроектированного объекта методом имитационного моделирования
Проверка работоспособности спроектированного объекта проводится методом
имитационного моделирования.
Метод имитационного моделирования заключается в постановке численного
эксперимента на математической модели с целью оценить различные стратегии,
обеспечивающие функционирование исследуемого объекта. Имитационная система
включает генератор случайных процессов, математические модели и блок анализа
результата.
Рисунок 6.1 - Схема системы имитационного моделирования.
Для имитационного моделирования был использован генератор случайных
процессов, построенный на генераторе случайных чисел, работающий методу
иррациональных чисел.
Способ получения псевдослучайных последовательностей из иррациональных
чисел основан на свойстве иррациональных чисел образовывать неупорядоченную
последовательность цифр дробной части при вычислении иррационального числа с
достаточно высокой степенью точности. Алгоритм может быть записан в виде
следующих формул:
0
= {л1} − 0.5; xi = {л2xi−1 }
− 0.5.
Здесь
скобки {} означают, что из числа, стоящего в скобках, берется только дробная
часть; л1, л2 - иррациональные числа (в данном случае
были взяты значения для л1 и л2 равные е и соответственно).
Полученный случайный процесс z(t) подается на вход математической модели динамики. Таким
образом, имитируется работа объекта в режиме реального времени.
При
имитационном моделировании входная координата СС2H4 - входная концентрация
этилена, а выходная координата С3 - концентрация хлористого этила, M0 = 23 К, .
Рисунок

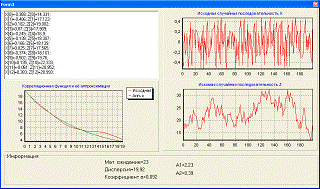

6.2 - Случайный процесс и его характеристики.
Рисунок
6.3 - Результаты имитационного моделирования.
Поскольку
выходная динамическая характеристика концентрации хлористого этила практически
не реагирует на случайные изменения входной концентрации этилена, делаем вывод
о работоспособности спроектированного объекта с оптимальными параметрами.
Выводы
В результате проведения работы было подобранно значение температуры
реакционной среды T и объём реактора
V, при которых концентрация хлористого
этила будет максимальной.
Найденные параметры:
концентрация CС2H5Cl = 15,844 моль/м3 (69,93
%);
температура в реакторе T=373 K;
объём реактора V=10 м3.
Для оптимизации был использован метод возможных направлений Зойтендейка.
Полученный объект был проверен с помощью имитационного моделирования и
является работоспособным, т.к. колебания выходной величины незначительны.
реактор математический оптимизация зойтендейк
Литература
1. Построение математических моделей
химико-технологических объектов / Е.Г. Дудников, В.С. Балакирев, В.Н. Кривсунов,
А.М. Цирлин. - Л.: Химия, 1970. - 312 с.
2. Шеннон, Р. Имитационное моделирование систем -
искусство и наука / Р. Шеннон. - М.: Мир, 1975. -502 с.
. Закгейм, А.Ю. Введение в моделирование
химико-технологических процессов / А.Ю. Закгейм. - М.: Химия, 1982. - 288 с.
. Общая химическая технология: в 2 ч. / под ред И.П.
Мухленова. - М.: Высшая школа, 1984. - Ч. 2. - 264 с.
. Бояринов, А.И. Методы оптимизации в химической
технологии / А.И. Бояринов, В.В. Кафаров. - М.: Химия, 1975. - 500 с.
. Базара, М. Нелинейное программирование. Теория и
алгоритмы / М. Базара, К. Шэтти. - М.: Химия, 1988. - 583 с.
. Бусленко, В.Н. Автоматизация имитационного
моделирования сложных систем/В.Н. Бусленко. - М.: Наука. 1977. - 239 с.
Приложение
Распечатки программ оптимизации объекта по математической модели и
имитационного моделирования
