Шаг 1 Запустите Netscape Communicator или Internet Explorer.
Шаг 2 Включите опции для соединения с
коммутатором.
Для Internet Explorer:
1. Выберите в
меню View (Вид) или Tools
(Инструменты)>Internet Options (Свойства обозревателя)>закладка Advanced
(Дополнительно).
2. Найдите в списке опций JavaVM и отметьте флажки (если до сих пор не отмечены) Java JIT compiler enabled (включить компилятор Java) and the Java logging enabled (Включить консоль Java).
3. Кликните Apply (Применить).
Для Netscape Communicator:
1. Выберите
в меню Edit>Preferences>Advanced.
2. Отметьте
флажки Enable Java(Включить Java), Enable JavaScript(Включить JavaScript), и
Enable style-sheets(Включить поддержку касадных стилей).
3. Кликните OK.
4. Выберите меню
Edit>Preferences>Advanced,
и выберите Cache чтобы изменить параметры кеширования документов.
5. Выберите Every time, и кликните OK.
Шаг 3 Введите IP адрес коммутатора в строке
адреса.
Шаг 4 Нажмите Enter. Вам покажется основное окно управления
коммутатором.
Шаг 5 Щелкните Visual Switch Manager чтобы
отобразить домашнюю страницу CVSM.
2
Настройка свитча
2.1

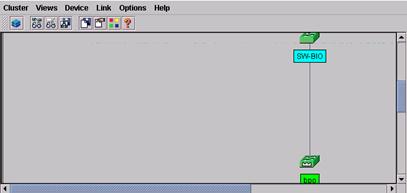

Управление кластером
Открывает окно управлением кластера, подобное следующему:
Здесь вы можете добавлять и
удалять членов из кластера, при условии, конечно, что вы знаете их пароли и тот
свитч, за которым вы находитесь является командным.
2.2
Обновление системы IOS
Позволяет обновить систему IOS на свитчах,
принадлежащих данному кластеру, с командного свитча:
Для обновления операционной системы свитча (IOS)
через сеть, вам необходимо указать адрес TFTP сервера(он должен существовать по
данному адресу) и имя файла(узнайте у владельца TFTP сервера). Затем нажмите
кнопку Upgrade и следите, чтобы не было ошибок(например, не найден TFTP
сервер), при удачном обновлении нажмите кнопку Reboot для перезагрузки машины,
иначе попробуйте обновить систему ещЈ раз.
2.3
Управление протоколом SNMP
Название SNMP расшифровывается как простой протокол
передачи сетевых сообщений. Его основное назначение - передавать
сообщения(TRAP) от клиента к серверу. При этом клиент указывает строку общения,
чем подтверждает серверу, что он может с ним общаться. В свитчах Catalyst этот
механизм используется очень широко для обнаружения других свитчей к нему
подключенных. Поэтому вначале свитч опрашивает свои порты и определяет, где
находятся другие свитчи серии Catalyst. На основании этого происходит
интеллектуальная маршрутизация и построение топологии сети. Вид страницы
управления протоколом SNMP состоит из трех закладок: 1-я имя свитча и его
местоположение (информация о свитче для других свитчей - серверная часть):
Здесь мы видим
информацию о свитче такую, какой она представляется для других свитчей, поэтому
изменять ее нет никакой необходимости. 2-я закладка представляет клиентскую
часть свитча. Здесь описываются строки общения. Изменять эту информацию нельзя ни в коем случае, пока вы точно не
знаете, что делаете. 3-я закладка представляет
наибольшую ценность:
Здесь вы можете указать сервер SNMP для получения
сообщений от свитча. Для этого в поле IP address укажите ip адрес сервера SNMP
и ниже укажите строку общения (эту информацию можно получить от владельца SNMP
сервера) и щелкните кнопку ADD (добавить) - адрес сервера появится в списке
справа. Его оттуда можно удалить нажатием кнопки REMOVE(выделив его ip адрес).
Для данного сервера укажите те сообщения, которые ему нужно посылать, выделив
соответствующие флажки. После всех изменений нажмите кнопку OK или Cancel.
Список флажков:
Имя параметра
|
Значение
|
Config
|
ПередаЈт серверу сообщение
при изменении своей конфигурации
|
SNMP
|
СоздаЈт поддерживаемые
сообщения SNMP
|
TTY
|
ПередаЈт сообщение при
начале сессии CLI
|
VLAN membership
|
ПередаЈт серверу сообщение
при изменении членства VLAN
|
VTP
|
Генерирует сообщение при
изменениях в протоколе VTP
|
C2900/c3500
|
Специфические для данных
свитчей сообщения
|
CLI:
Назначение SNMP сервера
|
Команда
|
Назначение
|
Шаг 1
|
config
terminal
|
Вход
в режим конфигурации.
|
Шаг 2
|
snmp-server host 172.2.128.263
traps1 snmp vlan-membership
|
Введите
адрес SNMP сервера, строки общения и тип сообщений для генерации.
|
Шаг 3
|
end
|
Выход
из режима конфигурации.
|
Шаг 4
|
show running-config
|
Просмотр
сделанных изменений.
|
2.4
Членство в VLAN

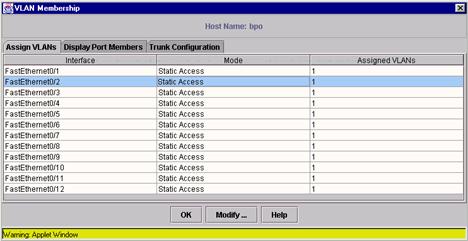

Данная
страница очень важна в настройке свитча, т.к. она позволяет наблюдать и
изменять VLAN у портов, а также изменять конфигурацию trunk портов и наблюдать
порты, принадлежащие какому-либо VLAN. Страница управления VLAN состоит из 3-х
закладок (если она вызывается из всплывающего меню порта, то сразу же
показывается страница настройки порта). 1-я из них показывает все порты на
свитче в заданном формате. Имя порта состоит из определяющей его класс части:
FastEthernet, номера модуля (0 если системный), и и номер порта. В следующем
примере, порт находится на модуле 0 (системный порт) и имеет номер 1:
FastEthernet0/1 далее следует колонка режима работы: Static (статический
доступ - один порт --> один VLAN), Multi (мульти 1 порт --> много VLAN),
Dynamic (динамический) и Trunk(магистраль). В 3-й колонке в зависимости от
режима работы указываются дополнительные параметры: для статического - это одно
число - номер VLAN, для multi - список VLAN, разделенных запятыми или тире
(1,2-10,16), а для trunk и dynamic портов здесь будет надпись N/A - параметров
нет.

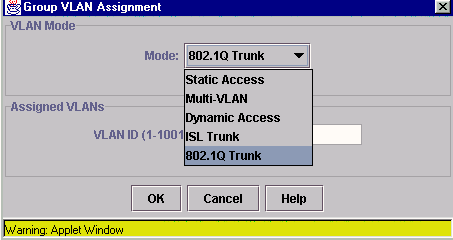

Для модификации параметров свитча нажмите кнопку
Modify - и вам предстанет следующее окно:
Здесь вы можете поменять тип порта, как это
показано на рисунке и для статических или мульти портов указать членство в VLAN
(как это было написано выше). После изменений нажмите кнопку OK или Cancel.
Страница 2 в основной настройке членства VLAN показывает нам существующие на
данном свитче VLAN и при нажатии кнопки Highlight Port Members на странице
свитча отображаются члены выбранного VLAN, причем отображаются соответствующими
цветами (легенда внизу страницы):

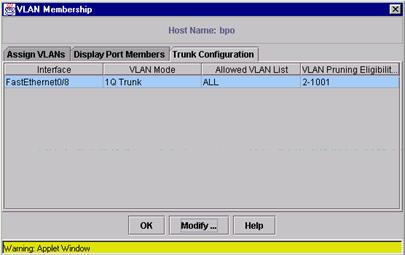

На 3-й странице вы можете увидеть конфигурацию
trunk портов: в первой колонке - имя trunk порта, режим его протокола: ISL или
IEEE802.1q, список допустимых VLAN и список ???? VLAN. Для изменения списка
допустимых и ???? VLAN нажмите кнопку modify для данного trunk порта.

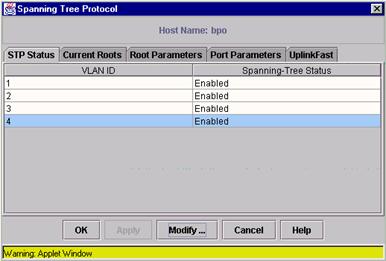

2.5 Spanning Tree Protcol

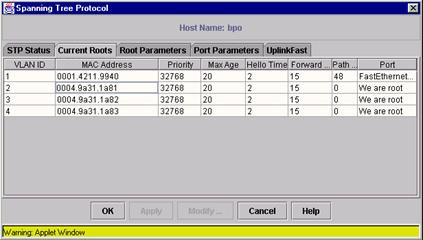

2-я страница показывает список главных свитчей STP
(STP root) для отдельных VLAN. Эта страница служит для просмотра mac адресов и
других параметров главных свитчей. Эти параметры будут разъяснены далее.

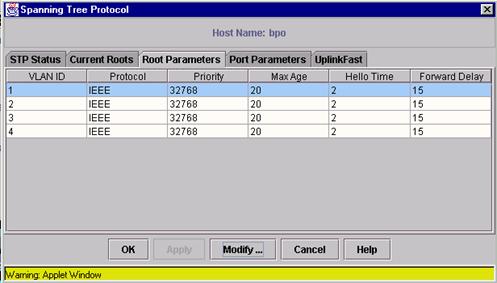

3-я страница позволяет изменить параметры STP для
данного свитча. Для этого выберите vlan и нажмите кнопку modify - вам будет
представлен список параметров STP для данной vlan.
Параметр
|
Объяснение
|
Protocol
|
Тип протокола STP: IEEE или
IBM. Везде по умолчанию применяется IEEE. Этот параметр менять не следует
|
Priority
|
Приоритет данного свитча в
STP, может принимать значения от 0 до 65535. Меньшее число означает больший
приоритет. Свитч с наибольшим приоритетом становится главным(root) для
данного vlan.
|
Max Age
|
Число секунд(6-200),
которое свитч ждЈт конфигурационных сообщений STP до попытки
переконфигурации. Этот параметр применяется для главного свитча. Для других
этот параметр наследуется от главного.
|
Hello Time
|
Число секунд(1-10) между
передачей сообщений другим свитчам о том, что данный работает. Этот параметр
применяется для главного свитча. Для других этот параметр наследуется от
главного.
|
Forward Delay
|
Число секунд(4-200), когда
порт изменяет своЈ состояние с состояния исследование(learning) в состояние
передача пакетов(forwarding) при изменении конфигурации. Это как раз то
время, когда у порта мигает желтый индикатор при присоединении или
отсоединении сетевого кабеля.
|
|
|
4-я страница позволяет изменить параметры STP для
каждого конкретного порта. Для этого выберите порт и нажмите кнопку modify.
Параметр
|
Объяснение
|
Port Fast
|
Этот параметр позволяет
порту при изменении настроек сразу же преходить от состояния learning к
состоянию forwarding. При этом изучение STP происходит лишь при включении
свитча. Этот параметр полезен для серверов, которые работают с большим числом
клиентов.
|
Path cost
|
Меньшее число означает
большую скорость передачи. 100 - 10Мбит; 19 - 100Мбит; 4 - 1Гбит; 2 - 10Гбит
|
Priority
|
Число, означающее приоритет
порта. Большее число - больший приоритет.
|
CLI:
Изменение задержки пердачи пакетов
|
Команда
|
Назначение
|
Шаг 1
|
configure terminal
|
Вход в режим
конфигурации.
|
Шаг 2
|
spanning-tree
[vlan
stp-list]
forward-time seconds
|
Введите значение
задержки передачи пакетов в секундах в диапазоне от 4-х до 200-т.
|
Шаг 3
|
end
|
Выход из режима конфигурации.
|
Шаг 4
|
show
spanning-tree
|
Проверка изменений.
|
Включение режима быстрого порта
|
Команда
|
Назначение
|
Шаг 1
|
configure terminal
|
Вход в режим
конфигурации.
|
Шаг 2
|
interface
interface
|
Вход в режим настройки
порта.
|
Шаг 3
|
spanning-tree
portfast
|
Включение режима
быстрого порта.
|
Шаг 4
|
end
|
Выход из режима
конфигурации.
|
Шаг 5
|
show
running-config
|
Проверка изменений.
|
2.6 Настройки
порта
По умолчанию все порты включены.
Для отключения порта выполните следующие действия:
В разделе Status, снимите флажок Enable.
Этот раздел показывает состояние порта. Если даже порт Enabled, то он
всЈ равно может иметь состояние LINK DOWN, если к нему не подключено никакое
устройство
Нажмите Apply.
Если вы сконфигурировали SNMP сервер, то ему посылается сообщение linkdown.
Присвоение имени порту
Чтобы присвоить порту имя, выполните следующее:
В поле Name введите желаемое имя для порта.
Нажмите Apply.
Изменение установок дуплекса и скорости порта
Порты типа FastEthernet способны
автоматически определять скорость и тип дуплекса подключенного устройства.
Для того, чтобы изменить
настройки скорости и дуплекса, выполните следующее:
Для настройки режима дуплекса: в
поле Duplex, выберите Half (полу), Full (полный),
или Auto (автоопределение). Fast Ethernet порты по умолчанию
устанавливаются в режим Auto.
Для настройки скорости: задайте
параметры в поле Speed, допустимые значения 10 (10
МБит), 100 (100 МБит), или Auto
(автоопределение). Для FastEthernet портов по умолчанию стоит режим
автоопределения.
НажмитеApply.
Для показа
статистической информации нажмите кнопку View в выбраном порте
в разделе Statistics. Откроется отдельное окно броузера, где эта
статистика и будет показана в виде графика.
Указание: вы
можете сбросить статистику для порта, нажав кнопку Reset, это
еще и закроет окно броузера со статистикой.
Описания полей
Поле
|
Описание
|
Port
|
Отображается слово "Fa" (Fast Ethernet),
"Gi" (Gigabit Ethernet), or "AT "(for ATM) и номер порта.
|
Status
|
Включение и отключение
порта. Вначале просто показывает текущий статус порта.
|
Duplex:
|
Изменение режима дуплекса
порта(Full, Half или Auto ). Вначале просто показывает текущий
статус дуплекса порта.
|
Speed:
|
Устанавливает скорость для
Fast Ethernet портов: значения 10 (10 МБит), 100
(100 МБит), или Auto (автоопределение). Вначале просто
показывает текущий статус скорости порта.
Для портов типа GigaBit всегда показывает значение 1000
|
Port Name
|
Описание порта.
|
Port Fast
|
Включает или выключает
режим быстрого
порта.
|
802.1p
|
Изменяет приоритет для
пакетов, идущих с данного порта для VLAN тегов в IEEE802.1q пакетах(trunk
порты). Изменять этот параметр не рекомендуется.
|

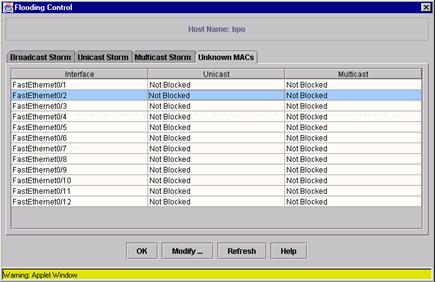

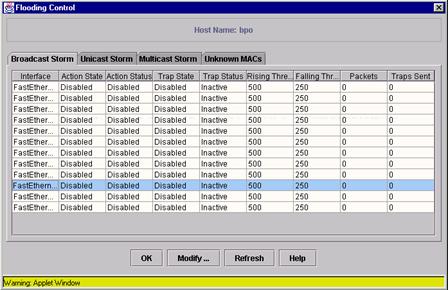

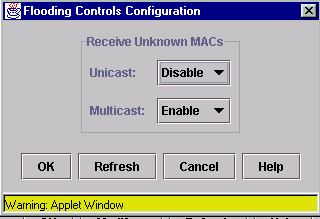

2.7 Настройки
flood траффика
Вообще термин
flood буквально переводится, как наводнение. В данном контексте, говоря flood,
я буду иметь в виду очень большое количество широковещательных или иных пакетов
в секунду, приходящих на данный порт. Это похоже на сетевой шторм и существенно
понижает пропускную способность порта. В свитчах Catalyst предусмотренны
средства для контроля таких штормов. Эти средства так и называются: "Storm
control". Вызываются они выбором пункта меню Port -
Flooding control. Для конкретного порта эти средства можно вызвать также
пункт всплывающего меню flooding control. Внешний вид flooding
control:
Он состоит из 4-х закладок. Первые три показывают
состояние для портов по признаку фильтрации broadcast, multicast и unicast
пакетов. Broadcast - широковещательные пакеты, передаются всем машинам в данной
подсети. Multicast пакеты передаются всем машинам в данной multicast группе.
Unicast пакеты - верхний уровень пакетов, передаются всем машинам в сети, в них
могут быть упакованы другие типы пакетов. На странице flooding control
показывается состояние фильтров для каждого порта. Выделите порт, или группу
портов и нажмите modify для изменения параметров фильтров порта. Допустимые
параметры:
Параметр
|
Допустимые значения
|
Filter state
|
Состояние фильтра.
Допустимые значения:
Disable - выключен
Enable - включен
|
Trap state
|
Посылать ли сообщения SNMP
серверу при фильтрации штормового трафика
|
Rising threshold
|
Пороговое значение
широковещательных пакетов в секунду до начала фильтрации
|
Falling
threshold
|
Нижний порог фильтра. При
достижении этого значения фильтрация отключается
|
Кроме этого в окне статуса можно увидеть количество
пакетов в секунду данного типа, приходящих на порт и число посланных сообщений
о начале и конце фильтрации.
Для портов можно также установить, будет ли он принимать Multicast и Unicast
пакеты с неизвестными mac адресами. Если установлено значение Enable, то такой
трафик разрешен, иначе он блокируется. Для каждого порта можно посмотреть это значение,
а затем выделив его, нажать кнопку Modify для изменения этих параметров.
CLI:
Включение flood фильтров:
|
Команда
|
Назначение
|
Шаг 1
|
configure terminal
|
Вход в режим
настройки.
|
Шаг 2
|
interface
interface
|
Вход в режим настройки
порта.
|
Шаг 3
|
port
storm-control broadcast [threshold {rising rising-number
falling falling-number}]
|
Введите верхний и
нижний пороги фильтра широковещательных пакетов соответственно.
Верхний порог должен
быть больше нижнего(что не должно вызывать сомнений).
|
Шаг 4
|
port
storm-control trap
|
Посылать SNMP серверу
сообщения о включении/выключении фильтра.
|
Шаг 5
|
end
|
Выход из режима
конфигурации.
|
Шаг 6
|
show
port storm-control [interface]
|
Проверка сделанных
изменений.
|
Выключение flood фильтров:
|
Команда
|
Назначение
|
Шаг 1
|
configure terminal
|
Вход в режим
настройки.
|
Шаг 2
|
interface
interface
|
Вход в режим настройки
порта.
|
Шаг 3
|
no port
storm-control broadcast
|
Шаг 4
|
end
|
Выход из режима
конфигурации.
|
Шаг 5
|
show
port storm-control [interface]
|
Проверка сделанных
изменений.
|
Отключение неизвестных multicast/unicast пакетов
|
Команда
|
Назначение
|
Шаг 1
|
configure terminal
|
Вход в режим
конфигурации.
|
Шаг 2
|
interface
interface
|
Вход в режим настройки
порта.
|
Шаг 3
|
port
block multicast
|
Блокировка multicast
пакетов.
|
Шаг 4
|
port
block unicast
|
Блокировка unicast
пакетов.
|
Шаг 5
|
end
|
Выход из режима
конфигурации.
|
Шаг 6
|
show
port block {multicast
| unicast} interface
|
Проверка изменений для
соответственно multicast и unicast пакетов(по-отдельности).
|
Нормальный режим передачи пакетов
|
Команда
|
Назначение
|
Шаг 1
|
configure terminal
|
Вход в режим
конфигурации.
|
Шаг 2
|
interface
interface
|
Вход в режим настройки
порта.
|
Шаг 3
|
no port
block multicast
|
Отключение блокировки
multicast пакетов.
|
Шаг 4
|
no port
block unicast
|
Отключение блокировки
unicast пакетов.
|
Шаг 5
|
end
|
Выход из режима
конфигурации.
|
Шаг 6
|
show
port block {multicast
| unicast} interface
|
Проверка изменений для
соответственно multicast и unicast пакетов(по-отдельности).
|
2.8 Безопасность портов
В свитчах серии Catalyst 2900XL возможен вариант
ограничения доступа к порту по mac адресам. Для вывода на экран диалога
конфигурации безопасности порта, выберите из всплывающего меню порта пункт Port
Security. Отобразится окно примерно следующего содержания:
Объяснение полей:
Параметр
|
Допустимые значения
|
Status
|
Текущее состояние
безопасности порта. Enable - включено, Disable - выключено.
|
Send trap
|
Определяет, будет ли свитч
посылать сообщение SNMP серверу при нарушении установки допустимого
количества mac адресов.
|
Shutdown Port
|
Определяет, будет ли свитч
автоматически отключать порт при нарушении установки допустимого количества
mac адресов.
|
Maximum Adress
Count
|
Максимальное количество mac
адресов(1-132), которые могут быть подключены к свитчу(учтите другой свитч
или хаб могут иметь столько mac адресов, сколько рабочих станций или других
сетевых коммутаторов подключено к ним). Для порта, подключЈнного к рабочей
станции можно поставить значение 1, для обеспечения своего рода тунеля между
свитчом и PC. Для хабов или свитчей можно ставить любое значение допустимых
mac адресов в диапазоне 1-132. Значение N/A высвечивается при отключЈнном
режиме безопасности, что означает сколько угодно mac адресов.
|
CLI:
Включение безопасности для порта.
|
Команда
|
Назначение
|
Шаг 1
|
configure terminal
|
Вход в режим
конфигурации.
|
Шаг 2
|
interface
interface
|
Режим настройки порта.
|
port
security max-mac-count 1
|
Максимальное
количество mac адресов для порта + включение безопасности.
|
Шаг 4
|
port
security action shutdown
|
При нарушении
безопасности порт будет выключаться.
|
Шаг 5
|
end
|
Выход из режима
конфиурации.
|
Шаг 6
|
show
port security
|
Проверка изменений.
|
Выключение безопасности для порта.
|
Команда
|
Назначение
|
Шаг 1
|
configure terminal
|
Вход в режим
конфигурации.
|
Шаг 2
|
interface
interface
|
Режим настройки порта.
|
Шаг 3
|
no port
security
|
Отключение
безопасности для порта.
|
Шаг 4
|
port
security action shutdown
|
При нарушении
безопасности порт будет выключаться.
|
Шаг 5
|
end
|
Выход из режима
конфиурации.
|
Шаг 6
|
show
port security
|
Проверка изменений.
|
3
Виртуальные сети (VLAN)
Вообще термин VLAN означает
виртуальная локальная сеть. Такая сеть отличается от физической LAN лишь тем,
что организуется разделение пакетов в единой локальной сети так, как если бы
это были бы разные подсети. Таким образом с помощью VLAn можно организовать
деление локальной сети на отдельные участки. При этом существует возможность
регулировать взаимодействие VLAN весьма широко.
3.1 Типы VLAN
Нет нужды говорить, что
существует несколько типов организации VLAN в сети. Самый простой из них -
статический. Вы назначаете каждому порту какой-либо номер VLAN и они будут
"видеть" только те порты, что принадлежат тому же VLAN. При этом
абсолютно исключается возможность взаимодействия с "чужим" портом.
При этом сами коммутаторы соединяются между собой посредством особых каналов
связи - trunk магистралей. По таким магистралям проходят данные всех VLAN. Но,
к сожалению, trunk порт должен быть point-to-point(о двух концах) и может
подключаться только к свитчам и роутерам, поддерживающим VLAN. Таким образом
организация сетевого доменного сервера становится возможной только при
использовании роутера :(. С другой стороны trunk магистрали поддерживаются
всеми типами свитчей, которые умеют делать VLAN. Другое преимущество -
использование особого протокола кисок, обеспечивающего централизованное
управление всей системой VLAN. Например, вы можете на сервере VTP отключить или
включить определЈнную VLAN. МультиVLAN очень интересный тип организации VLAN.
Он состоит в определении для порта нескольких допустимых VLAN(например, для
экономистов это могут быть VLAN Economics и Server для доступа к общим серверам
и.т.д.). Здесь всЈ предельно просто, но, к сожалению, свитчи серии 1900 и
младше не поддерживают такую возможность :(( Поэтому такой свитч может
обслуживать только один VLAN на одно подключение к новому свитчу Catalyst 2900
XL или 3300. При этом если на основном свитче этот порт будет мульти, то и на
старый свитч будут проходить пакеты от всех мульти VLAN описанных на таком
порте.И наконец, способ для страдающих параноидальной безопасностью нетадминов,
заключается в назначении каждой VLAN списка допустимых мак (или, вроде, IP
адресов). Когда на порт приходит пакет, то посылается запрос VPMS серверу, есть
такой мак или нет. Но при выборе типа VLAN, учтите что на одном свитче не может
быть разных типов организации VLAN.
3.2 VTP
Перед тем, как
создавать в сети VLAN, решите предварительно, будете ли вы использовать для
управления VLAN протокол VTP. Используя VTP, вы можете, изменив конфигурацию
VLAN на одном свитче, например, Catalyst 2900 series XL, автоматически изменить
эту конфигурацию для всех свитчей, подключенных к данному. Без VTP вы не
сможете посылать информацию о VLAN другим свитчам. VTP обеспечивает
централизованное управление VLAN, и исключает возможность дублирования VLAN а
также другие неправильные настройки. VTP позволяет оптимизировать трафик между
VLAN и обеспечивает безопасность передачи данных.
VTP домен
Домен VTP
(домен управления VLAN) - это свитч или группа соединенных свитчей, разделяющих
VTP. Свитч может входить только в один VTP домен.
По умолчанию
коммутаторы считают, что они не относятся к VTP домену, пока им не приходит
сообщение по порту-каналу(trunk порт) или вы вручную не назначите им домен. По
умолчанию режим VTP устанавливается как VTP сервер, но коммутатор не станет
рассылать информацию другим свитчам, пока ему вручную не присвоен домен VTP.
Если свитч получает информацию о
VTP через trunk порт, то он автоматически становится членом данного домена и
наследует конфигурацию. Когда вы меняете настройки VLAN на сервере VTP, то они
автоматически наследуются клиентами через trunk порты. Если же вы
конфигурируете настройки VLAN на коммутаторе-клиенте, то они касаются только
данного свитча.
3.3
Настройка VLAN при помощи Cisco CLI
Во-первых, есть весьма
существенные различия CLI у свитчей серий 2900 и 1900, а посему рассматривать
их нужно отдельно. НачнЈм со свитчей серии 2900. Итак, вы подсоединили
нуль-модемный кабель или запустили сеанс telnet. Во-первых на приглашение
HOST_NAME> надо ответить enable и ввести пароль к свитчу, для получения
доступа к конфигурации. Для просмотра сведений о свитче наберите show
running-config. Подсказка по интерфейсу CLI. Здесь есть такие удобства как
автозаполнение кнопкой TAB - наберите начало команды, например show
ru<TAB>, и оно расширится в show running-config. Можно в любой момент получить
справку по любому вопросу: просто нажмите ? и вам будут предложены возможные
параметры команды, например show ?. Для повторения предыдущих или следующих
команд можно использовать курсоры вверх или вниз. Для пролистывания текста при
запросе --more-- нажимайте пробел для опускания текста вниз на строку. Итак, вы

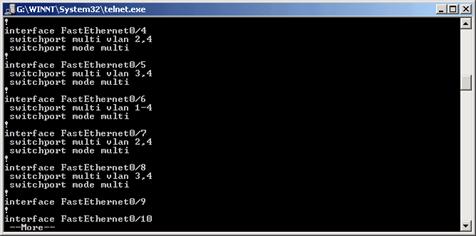

набрали show running-config и здесь отобразится информация. Вначале общая
информация о свитче (адрес, имя, адреса шлюз и.т.д.), а затем информация о
портах. Здесь особое внимание я бы хотел обратить на информацию о режиме VLAN
порта: switchport mode %%%%. Access - режим статической VLAN; Multi -
мультиVLAN порт; Trunk - режим trunk магистрали; Dynamic - VPMS режим.
Следующий параметр switchport показывает особые параметры для данного типа
порта. Например для access это единственный идентификатор VLAN, для multi -
список допустимых VLAN, разделЈнных запятой или -, для указания промежутка
VLAN.Таким образом, после сделанных изменений неплохо было бы смотреть, что
именно произошло.
Для постоянного сохранения параметров настройки наберите
write memory. Для перезагрузки свитча используйте команду reload. И заканчивая
эту тему, подскажу, как сбросить настройки свитча после неудачных опытов:
>enable
#rename config.text ДРУГОЕ_ИМЯ.text
#reload
и вы сразу же начнете с начального конфигурационного
диалога. Для выхода из вложенных режимов конфигурации нажимайте exit. Для
полного выхода наберите два раза exit. Итак, приступим к настройке VLAN.
Предполагаю, что вы уже находитесь в режиме конфигурации. (config)# interface
FastEthernet x/x(нужный вам порт), затем вы в режиме конфигурации порта -
(config-if)#, теперь вам доступны любые доступные изменения конфигурации порта.
Для получения списка допустимых команд как обычно можно нажать ?. Поподробнее
остановлюсь на команде switchport mode, определяющей режим работы порта для
VLAN. Допустимые значения access(статический доступ), multi(мульти-доступ) и trunk(режим
тунельной магистрали). Для конфигурации конкретного режима нужно применять
switchport access vlan ID - единственная vlan
switchport multi vlan ID, ID, ID или switchport multi vlan ID-ID, ID-ID, ID - список допустимых vlan
switchport trunk allowed vlan LISTID - допустимые
для магистрали vlan(по умолчанию 1-1005)
prunning
encapsulation
native
Для отмены каких-либо значений воспользуйтесь командой no
switchport ... и применяйте те же команды, что и для включения опций, но
применяйте их в обратном порядке, т.е.
no switchport multi vlan ...
no switchport mode multi
Не забудьте посмотреть результаты вашей работы -
(config-if)#exit
(config)#exit
#show running-config
#write memory - если надо записать настройки
Для осмысленной настройки VLAN можно использовать базу
данных VLAN:
#vlan database
(vlan)#
(vlan)#show - для показа состояния vlan на данном свитче:
Далее можно поменять настройки
конкретной VLAN:

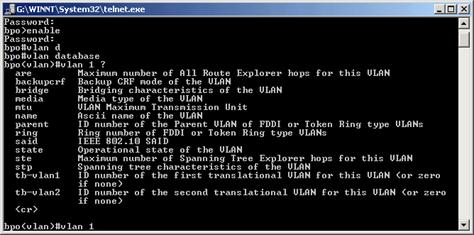

(vlan)#vlan ID ? - список возможных настроек:
Например name - настройка имени
для данной vlan. Довольно удобно давать VLAN осмысленные имена, но нужно иметь
в виду, что если на разных свитчах одни и те же vlan будут иметь разные имена,
то это может вызвать путаницу в дальнейшем обслуживании.
Для настройки VTP в режим сервера выполните следующее:
Действие
|
Команда
|
1 В основном режиме войдите в
раздел конфигурации VLAN.
|
vlan database
|
2 Введите имя домена VTP(1 - 32
символов).
|
vtp
domain domain-name
|
3 (Необязательно) Установите
пароль для домена(1-64 символа).
|
vtp
password password-value
|
4 Установите нужный режим VTP для
данного свитча(клиент/сервер).
|
vtp
server(client)
|
5 Возвращаемся в основной режим.
|
exit
|
6 Проверяем настройки VTP.
|
show vtp
status
|
Пример настройки VTP сервера:
# vlan database
(vlan)# vtp domain Avitek
Установка имени домена Avitek
(vlan)# vtp domain Avitek password LAVA
Установка пароля для данного домена.
(vlan)# vtp server
Включение режима VTP сервера.
(vlan)# exit
Настройки применены.
Выходим....
# show vtp status
VTP Version
: 2
Configuration Revision : 0
Maximum VLANs supported locally : 68
Number of existing VLANs : 6
3.4 Примеры организации VLAN
Пpоект построения multi-VLAN на основе свитчей серий
Catalyst 2900XL и Catalyst 1900EN
Пpоект построения trunk-VLAN на основе свитчей серий
Catalyst 2900XL и Catalyst 1900EN
При такой схеме обязателен роутер
или поддержка протокола ISL, IEEE 802.1Q сервером. Кроме этого доступна единая
конфигурация VLAN через домен VTP:
VTP домен
Домен VTP(домен управления VLAN) - это свитч или
группа соединенных свитчей, разделяющих VTP. Свитч может входить только в один
VTP домен. По умолчанию коммутаторы считают, что они не относятся к VTP домену,
пока им не приходит сообщение по порту- каналу(trunk порт) или вы вручную не
назначите им домен. По умолчанию режим VTP устанавливается как VTP сервер, но
коммутатор не станет рассылать информацию другим свитчам, пока ему вручную не
присвоен домен VTP. Если свитч получает информацию о VTP через trunk порт, то
он автоматически становится членом данного домена и наследует конфигурацию.
Когда вы меняете настройки VLAN на сервере VTP, то они автоматически
наследуются клиентами через trunk порты. Если же вы конфигурируете настройки
VLAN на коммутаторе-клиенте, то они касаются только данного свитча.
Для свитчей серии CISCO Catalyst 1900 нет поддержки
мультиVLAN и вы должны назначать портам только типы static и trunk. Для
управления коммутатором через CLI используется весьма удобная система меню:
Вначале
после приглашения свитча вы нажимаете M и вводите пароль для конфигурации
свитча. После этого вы видите главное меню:

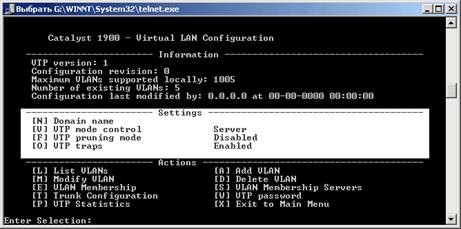

Для настройки VLAN нажмите клавишу V и увидите меню настройки
VLAN:

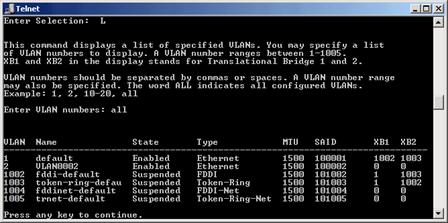

Для просмотра состояния VLAN нажмите L а затем на вопрос о
диапазоне VLAN можно указать all для просмотра всех VLAN:

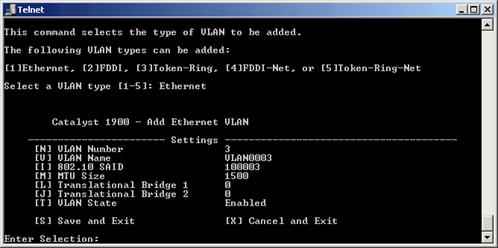

Для того, чтобы
использовать какую-либо VLAN еЈ необходимо добавить(в свитчах поздних серий это
делается неявно, когда вы впервые эту VLAN используете): для этого в основном
меню VLAN нажмите A и следуйте инструкциям:
Для настройки VLAN
нажмите M и перед вами возникнет схожее меню для ыбранной VLAN. Для присвоения
порту допустимой VLAN можно воспользоваться меню E - VLAN membership:

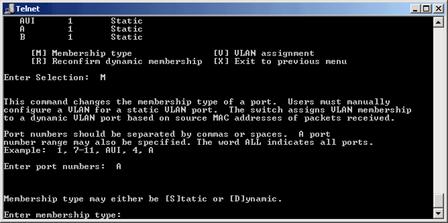

Вначале показывается информация о текущей конфигурации, а
затем меню для изменения оной. Для изменения типа VLAN для порта(статический
или динамический) и спользуется меню Membership type - M:

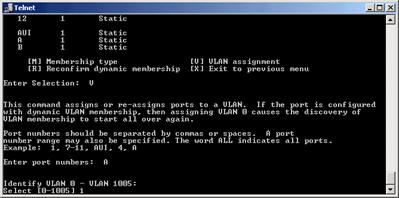

Для присвоения конкретной VLAN порту используйте меню V:
Для настройки trunk
портов используйте меню T из главного меню настройки VLAN. Вам покажется
следующее меню. Trunk портами могут быть только 100 Мбитные и оптические порты.
Чтобы сделать порт тунелем, нажмите клавишу T меню trunk и выберите 2(On):

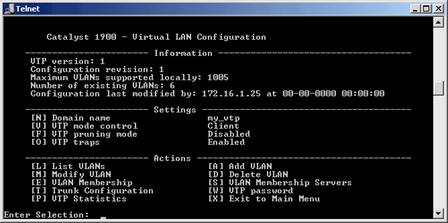

Конфигурация VTP для данных
свитчей находится также на странице главного меню VLAN:
Для настройки VTP
укажите имя домена VTP, который используется у вас в сети(их, конечно, может
быть несколько) и режим работы VTP, скорее всего для данного типа свитчей это
будет режим клиента. В общем, в режиме клиента нельзя проводить операции с
VLAN, вроде добавления, изменения и удаления. Эти операции проводятся
централизованно на сервере VTP и передается на все свитчи-клиенты через trunk
магистрали(естественно, что для использования возможностей VTP вы должны
использовать VLAN через тунели-trunk)
Список литературы
http://www.opennet.ru/
Похожие работы на - Конфигурация Cisco Catalyst 2900 – 3500XL
|
