Электротехника. Выпрямители
Для выпрямителя с нулевой точкой необходимо два
источника сигнала,
что
достигается применением двух одинаковых обмоток трансформатора. При экономии на
диодах происходит перерасход на обмотках трансформатора. Для мостовой схемы
используется четыре диода, но обмотка трансформатора одна. Выходные
характеристики обеих схем идентичны. Их можно описать уравнением (схема 1).
Схема 1 Выпрямителя с нулевой точкой для схемы
Видно, что выходной сигнал удваивается.

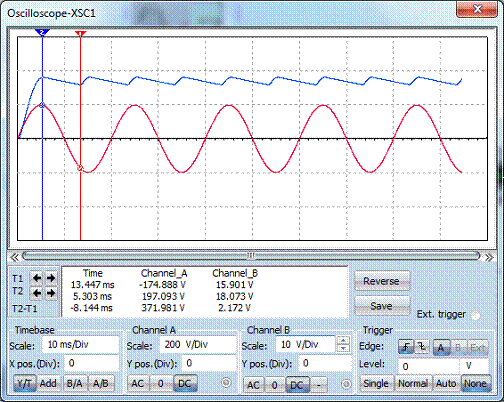

Рисунок 2
Можно рассчитать коэффициент пульсации. Сняв
замирения (рис.2), видно что:
,
U=10.6B.
Сделаем спектральный анализ Фурье( рис.3):
Fourier Analysis с меню Analysis.

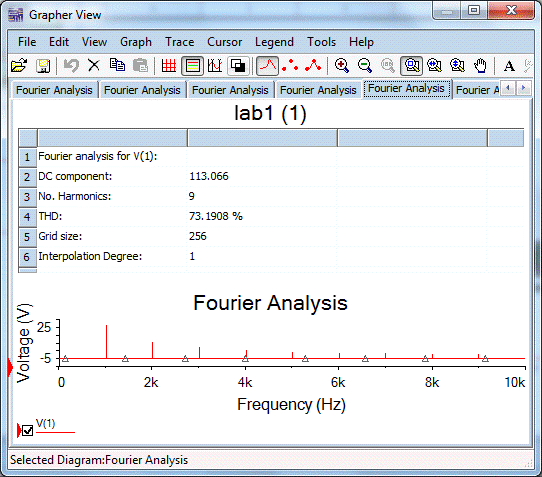

Рис.3 Анализ Фурье
Мостовой выпрямитель с активно-ёмкостной
нагрузкой(схема 2).
Схема 2

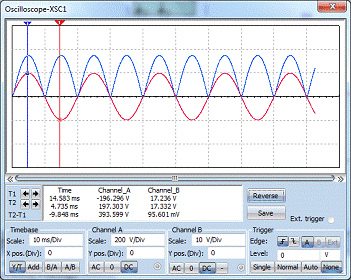

Рис.4
Вывод. Двухполупериодный мостовой выпрямитель
имеет такой же коэффициент пульсации как и диодный, временная характеристика та
же, но недостатков меньше , затраты только на диоды( но они дешевые).
