Проектирование и реализация базы данных
Проектирование и реализация базы данных
Постановка
задачи
Лаборатория
инженерной океанологии (ЛИО) при дальневосточном научно-исследовательском
гидрометеорологическом институте (ДВНИГМИ) производит расчеты
предельно-допустимых сбросов (ПДС) для предприятий различных видов
деятельности. Расчет производится с помощью специальных программ расчета ПДС по
методике /1/.
Разработать
и реализовать базу данных (БД) “ПДС”, обеспечивающую хранение, накопление и
предоставление всей информации о предприятии-заказчике, необходимой для
программы расчета ПДС.
Разработка
базы данных “ПДС”
Разработка
базы данных “ПДС” проводилась в работе по летней практике. В этой работе была
составлена полная инфологическая модель базы данных с типами сущностей, типами
связей, их атрибутами и графическим представлением модели.
Отчет
по вышеуказанной летней практике представлен в данной пояснительной записке в
приложении I.
Реализация
базы данных “ПДС”
База
данных “ПДС” была реализована на СУБД Microsoft Access 2.0 в среде Microsoft
Windows 3.1. При выборе СУБД использовались /3-5/. В качестве руководства по
генерации таблиц, экранных форм, запросов, отчетов, по программированию
макрокоманд и программных модулей использовалась /2/.
База
данных вместе с таблицами данных, экранными формами, запросами, отчетными
формами в Microsoft Access представляется в одном файле. База данных “ПДС”
хранится в файле PDS.MDB.
Схема
данных, тексты макрокоманд и программное описание элементов управление
приведены в разделе 0. Описание реализованного рабочего места (АРМ) на основе
базы “ПДС” приводится в разделе 0 настоящей записки.
Схема
данных и программные тексты
Так
как представление структуры базы данных, экранных форм, запросов, отчетных форм
в Microsoft Access обеспечивается внутренней реализацией СУБД (в отличие от
распространенных СУБД типа dBase, FoxPro, и т. д., в которых эти характеристики
описываются программным путем), то представление полного программного кода базы
данных, написанной на Microsoft Access является невозможным, в связи с
отсутствием такового.
Однако,
при создании экранных форм для присвоения различных функций элементам
управления - кнопкам - использовался внутренний язык СУБД - Access Basic.
Некоторые процедуры, написанные на этом языке, представлены в приложении II.
В
базе данных “ПДС” для генерации двух отчетов используется два запроса. Хотя эти
запросы генерировались визуальными средствами, но есть возможность представить
их в виде SQL-запроса. Эти два SQL-запроса представлены также в приложении II.
Для
связи таблиц баз данных, также как и для запросов, используется визуальная
генерация. Схема данных в графическом виде представлена также в приложении II.
Описание
автоматизированного рабочего места
В
результате работы было создано автоматизированное рабочее место (АРМ) в виде
набора связанных экранных форм и отчетов, позволяющее вводить, редактировать,
просматривать данные по предприятиям, по выпускам предприятий, загрязняющие
вещества, концентрации веществ по выпускам, контрольные створы для выпусков,
параметры загрязняющих веществ в контрольных створах. Кроме того, имеется
возможность генерации отчетов по данным о выпусках предприятия и о концентрации
загрязненных веществ по конкретному выпуску.
После
загрузки главного (и единственного) файла базы “ПДС” PDS.MDB из СУБД Microsoft

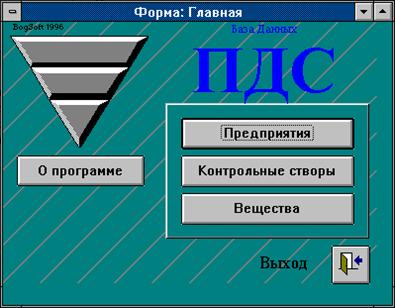

Access на экране автоматически появляется следующий экран:

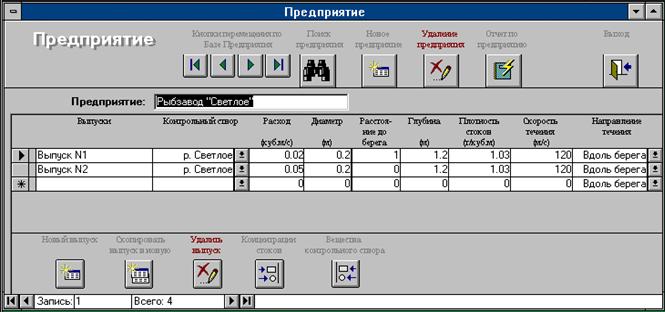

Кнопка
“Предприятия” - экран для работы с базой Предприятия (добавление, удаление,
редактирование Предприятий и их выпусков, а также концентраций загрязняющих
веществ по каждому выпусков):

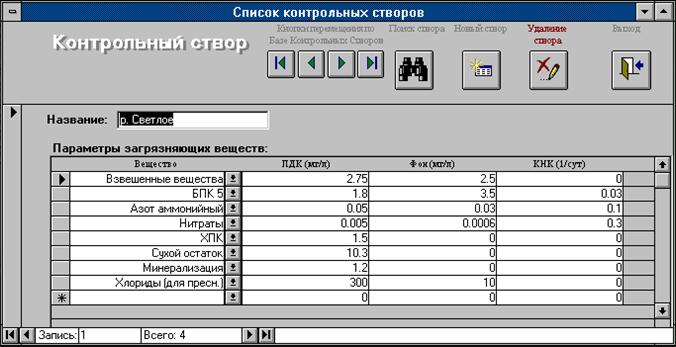

Кнопка
“Контрольные створы” - работа с базой контрольных створов вместе с базой
загрязняющих веществ по каждому створу:

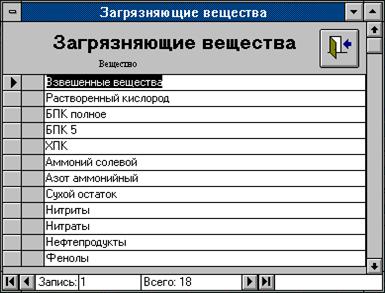

Кнопка
“Вещества” - добавление новых контролируемых загрязняющих веществ:
Таким
образом, программа “поддержки” базы данных “ПДС” содержит три главные экранные
формы, с помощью которых можно вести базу данных. Кроме этих форм, существует
еще несколько, которые являются вспомогательными и вызываются из форм,
описанных выше. Вспомогательные формы в данной записке не приводятся из-за их
малозначимости.
