Проектирование и настройка сети Ethernet на основе коммутаторов D-Link
МИНОБРНАУКИ
РОССИИ
Федеральное
государственное бюджетное образовательное учреждение
высшего
профессионального образования
«Ижевский
государственный технический университет имени М.Т. Калашникова»
(ФГБОУ ВПО
«ИжГТУ имени М.Т. Калашникова»)
Кафедра
«Сети связи и телекоммуникационные системы»
Курсовой
проект
по
дисциплине: «Системы коммутации»
на тему: «Проектирование и настройка сети Ethernet на основе
коммутаторов D-Link»
Выполнил:
Турыгин Д.А.
Проверил: Абилов А.В.
Ижевск, 2013
Содержание
Введение
. Тех. Задание
2. Настройка DES-3200-28
2.1 Вызов помощи по командам
.2 Изменение IP-
адреса интерфейса управления коммутатора
.3 Управление учетными
записями пользователей
.4 Настройка параметров
идентификации коммутатора
.5 Настройка
параметров
баннеров
приветствия
(Login banner (greeting message) and Command Promt)
2.6 Настройка времени на
коммутаторе
2.7 Настройка основных
параметров портов Ethernet
коммутатора
.8 Функция Factory
Reset (сброс к заводским
установкам)
Заключение
Литература
Введение
Коммутаторы D-link
классифицируются по возможностям управления. Существует три основных типа:
Неуправляемые коммутаторы не поддерживают
функции настройки и управления, имеют уже предустановленную функциональность.
Данные коммутаторы применяются там, где характеристики, необходимые в сети,
стандартные и не требуют дополнительных настроек. Обычно это сети класса SOHO
Настраиваемые коммутаторы позволяют настраивать
определенные параметры сети, используя Web-интерфейс
командной строки. Доступный через Telnet.
Применяются на уровне доступа сетей малых и средних предприятий, в бюджетных
решениях сетей провайдеров и услуг. Отличаются невысокой стоимостью, простотой
настроек и интуитивно понятным интерфейсом.
Управляемые коммутаторы являются сложными
устройствами, поддерживающими расширенный набор функций 2 и 3 уровня модели OSI.
Такие устройства предоставляют большой выбор интерфейсов, обладают
высокоскоростной внутренней магистралью, возможностью установки дополнительных
модулей и физического стекирования. Управление коммутаторами может
осуществляться посредством Web-интерфейса,
командной строки(CLI),
протокола SNMP, сетевых
консолей Telnet, SSH
и т.д. Область применения данных коммутаторов - сети провайдеров услуг,
корпоративные сети средних и крупных предприятий и др.
Для настройки различных функций коммутаторов при
выполнении практических заданий будет использоваться интерфейс командной
строки, так как он наиболее удобен для использования подготовленными
администраторами и обеспечивает более тонкую настройку устройства
1. Тех. задание
коммутатор интерфейс пользователь
Ознакомиться с основными командами настройки,
контроля и устранения неполадок коммутаторов D-Link.
Оборудование:
DES-3200-28 1
шт.
Рабочая станция 1
шт.
Консольный кабель 1
шт.
Схема 1.
2. Настройка DES-3200-28
.1 Вызов помощи по командам
Напишите в консоли (данной
командой выводится список всех
команд коммутатора) dir
Напишите в консоли
(аналогично команде dir)
?
Напишите в консоли (просмотр
списка команд
конфигурирования) config
?
Напишите в консоли (вывод
команд просмотра настроек
коммутатора) show
?
.2 Изменение IP-
адреса интерфейса управления коммутатора

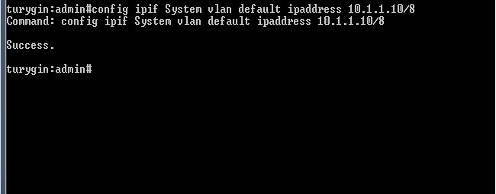

Измените IP-адрес
интерфейса config
ipif System
vlan default
управления коммутатора ipaddress
10.1.1.10/8
по умолчанию create
iproute default 10.1.1.254
Проверьте настройки show
switch
2.3 Управление учетными записями пользователей
Создайте учетную запись
администратора
create account admin dlink
Введите пароль
и
подтверждение
Enter a case-sensitive new password:
пароля пользователя:
dlink dlink
Enter
the new password again for
confirmation:
dlink
Создайте учетную
запись
пользователя
create account user swuser
Введите пароль
и
подтверждение
Enter a case-sensitive new password:
пароля пользователя:
dlink1 dlink1
Enter
the new password again for
confirmation:
dlink1
Проверьте настройки учетных
записей пользователей show
account
Отключите режим
администрирования logout
Войдите в режим
администрирования login
Введите данные для учетной UserName:
dlink
записи администратора PassWord:
dlink

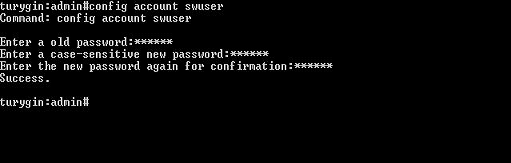

Измените пароль пользователя config
account swuser
После ввода
команды
укажите
Enter a old password:****
пароль пользователя
и
2 раза
Enter a case-sensitive new password:****
новый пароль Enter
the new password again for
confirmation
:****

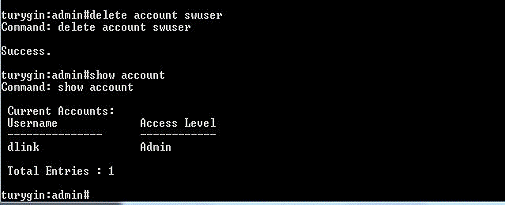

Удалите учетную запись
пользователя delete
account swuser
Проверьте удаление учетной
записи пользователя show
account
2.4 Настройка параметров идентификации
коммутатора

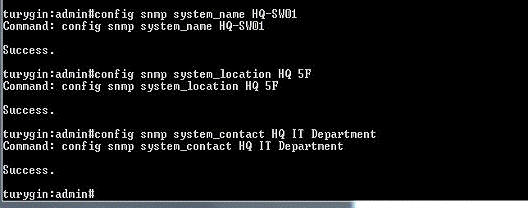

Настройте имя коммутатора config
snmp system_name
HQ-SW01
Укажите месторасположение
(локализацию) коммутатора config
snmp system_location
HQ 5F
Настройте ответственный
config snmp system_contact HQ IT
контакт Department

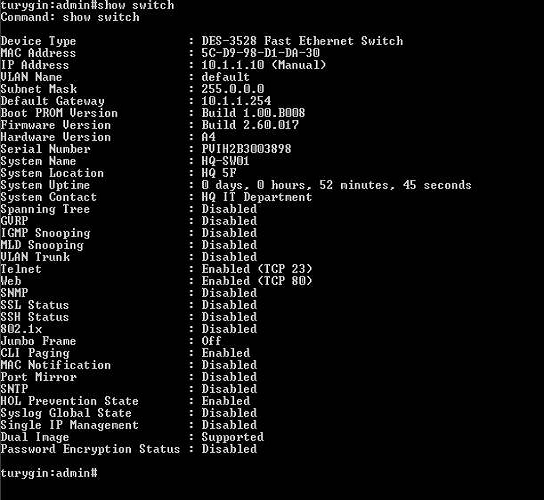

Проверьте внесенные
изменения show
switch
2.5 Настройка
параметров
баннеров
приветствия
(Login banner (greeting message) and Command Promt)

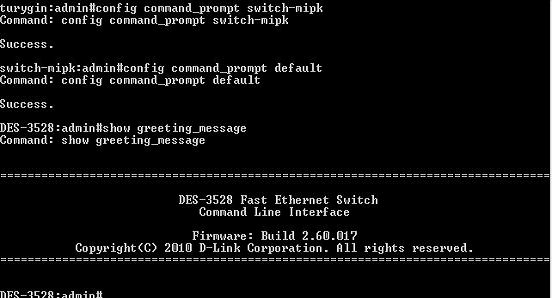

Измените приглашение
Prompt config command_prompt switch-mipk
Установите приглашение
по умолчанию config
command_prompt
default
Посмотрите текущий
баннер приветствия show
greeting_message

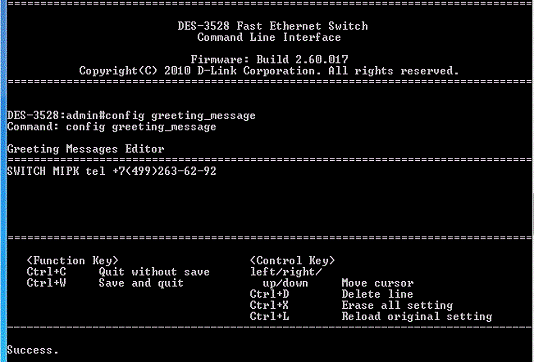

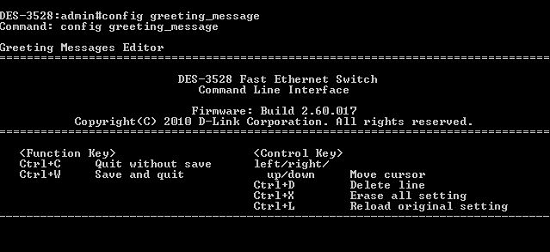

Войдите в режим конфигурирования
баннера config
greeting_message
Для редактирования приветствия
используйте следующие команды
<Function Кеу>
<Control Кеу>
Ctrl+C Quit without save left/right/
up/down/ Move
cursor +W Save and quit Ctrl+D Delete
line
Ctrl+X
Erase all setting
Ctrl+L
Reload original setting
Добавьте строчку в приветствие SWITCH
М1РК tel +7(499)
263-62-92
Сохраните изменения
в приветствии и выйдите из режима редактирования
Ctrl+W
Проверьте баннер show
greeting_message
2.6 Настройка времени на коммутаторе

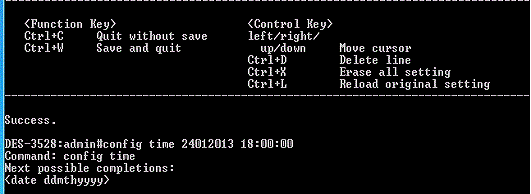

Введите команду config
time 24012013 18:00:00
Москва (GMT +4:00)

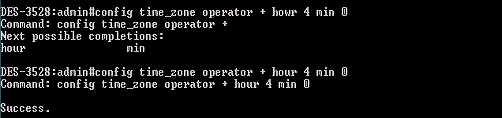

config timezone operator + hour 4 min 0

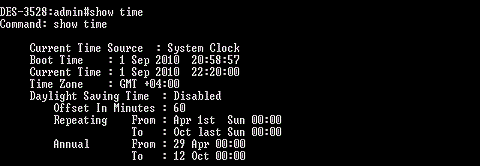

Проверьте время
show
time
Включите работу протокола
SNTP на
коммутаторе enable
sntp
Создайте список серверов SNTP
и интервал обращений к серверам config
sntp primary
10.1.1.200
в секундах secondary
10.1.1.201 poll-interval 3600
Проверьте текущее время show
time
2.7 Настройка основных параметров портов Ethernet
коммутатора
Настройте скорость и режим
работы порта config
ports 1-5 speed
10_half

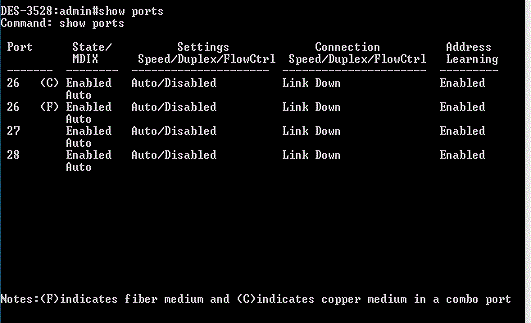

Посмотрите режим работы
портов show
ports
Отключите работу портов
config
ports 1-5 state disable

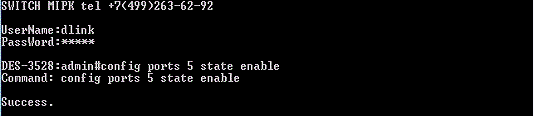

Включите работу порта
config
ports 5 state enable
Задайте имя
порта
config ports 5 description
(описание порта) Magistral_port_Mipk

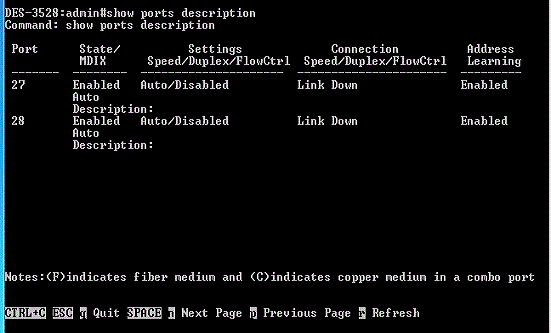

Проверьте описания портов show
ports description
Задайте тип работы
СОМВО-порта config
ports 25 medium_type
fiber
(комбинированного):
оптика state
enable
Задайте тип
работы
СОМВО-порта
config ports 25 medium_type copper
(комбинированного):
медь state
enable
2.8 Функция Factory
Reset (сброс к заводским
установкам)
Сбросьте настройки коммутатора
к настройкам по умолчанию reset
config

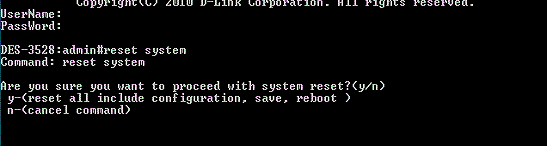

Сбросьте настройки коммутатора
к настройкам по умолчанию reset
system
Сбросьте настройки коммутатора
к настройкам по умолчанию reset
Сбросьте настройки коммутатора
к настройкам по умолчанию reset
force_agree
Сохраните изменения в
энергонезависимую память save
Перезагрузите коммутатор reboot

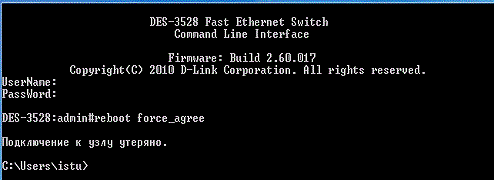

Перезагрузите коммутатор
с безусловным выполнением reboot
force_agree
Заключение
При выполнении курсового проекта мы ознакомились
с основными командами настройки, контроля и устранения неполадок коммутаторов D-Link.
Литература
1. Курс лекций «Построение
коммутируемых сетей».
2. Лекция 2. «Начальная
настройка коммутатора».
