Программа Erdas Imagine
Министерство
образования и науки Российской Федерации
Сибирский
государственный аэрокосмический университет имени академика М.Ф. Решетнева
Институт
космических исследований и высоких технологий
Кафедра
космических средств и технологий
Лабораторная
работа №2
Выполнила
ст-ка гр. КТ-91:
Непомнящая
А.И.
Проверил
к.т.н.:
Юронен
Ю.П.
Красноярск
2012
Цель работы:
ознакомится с программой Erdas
Imagine.
Задачи:
описать функцию file
info. Получить графики
спектральных характеристик для разных объектов на снимке.
Функция file
info позволяет получить
основную информацию об изображении. В 4х вкладках содержится различная
информация:
. Вкладка General
содержит информацию о размере и типе файла, его расположении, количестве слоёв,
о размерах изображения (ширина, длина), размере пикселя, степени сжатия,
базовые данные о пространственной привязке, а также статистические данные.
. Вкладка projection
содержит подробную информацию о пространственной привязке и проекцией.
. Вкладка histogram
показывает гистограмму радиометрического разрешения.
. Вкладка pixel
data показывает
значения пикселей в виде таблицы значений.
Параметры используемого изображения:
General:
занимаемая память - 572,27 мб, 7 каналов, размер 8222х7688, размер пикселя
28,50.
Projection:
сфероид - WGS-84, датум -
WGS-84, проекция - UTM,
зона - 46, север.
Pixel data:
Profile tools имеет
3 инструмента:
. Spectral
profile - инструмент позволяющий
просматривать спектральные характеристики выбранной точки на снимке во всех
каналах снимка.
В качестве примера рассмотрим 4 точки. 1)водная
поверхность: низкая отражательная способность по всему спектру. Максимумы в 1 и
6 каналах. 2) хвойная растительность: низкая отражательная способность.
Максимумы в 1 и 6 каналах. 3)луговая растительность: кривая схожа с кривой
хвойной растительности, но имеет более высокие показатели. Максимумы в 4 и 6
каналах. 4)горные породы: низкая отражательная способность по всему спектру.
Максимум в 6 канале.
2. Spatial
profile - инструмент
позволяющий просматривать отражающую способность выбранной линии на снимке в
выбранном канале. Этим удобно пользоваться, если необходимо сравнить 2 и более
объектов с разной отражающей способностью.

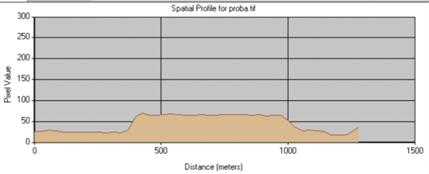

- переход растительность - горная порода -
растительность. Исходя из данных спектрального профиля, необходимо выбрать
канал в котором наиболее заметна разница между отражательными способностями. В
данном случае, в 7 канале видны максимумы отражения по центру кривой,
соответствующие отражательной способности горных пород.

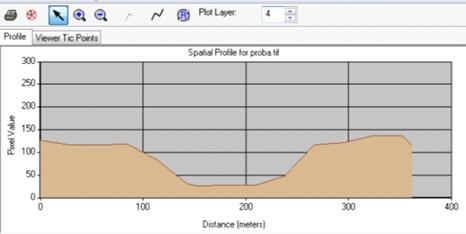

- растительность - вода - растительность в 4 и 5
каналах хорошо видна разница в отражательной способности воды и растительности.

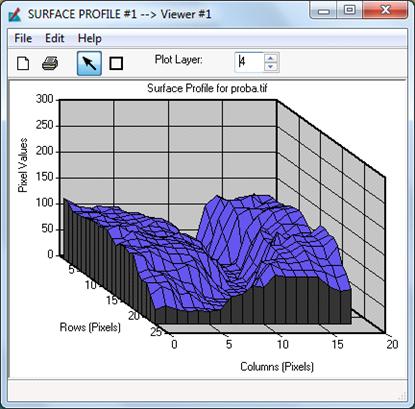

3. Surface
profile - Инструмент
предназначенный для просмотра отражательной способности выбранной площади.
площадь: растительность - река - растительность.
Ярко-выраженное падение отражательной
способности по линии, соответствующей реке на снимке.
- хвойные растения - луговая растительность. В 5
канале ярко выражен переход от хвойной растительности к луговой.
изображение спектральный снимок
Функция file
info позволяет получить
подробную информацию об изображении.
Инструменты Profile
tools позволяют
исследовать спектральные характеристики различных объектов на снимке.
