Основы твердотельного моделирования в системе КОМПАС-3D
ДГТУ
Кафедра "Робототехника и
мехатроника"
Лабораторная работа №1
по дисциплине “Информационные
технологии”
" Основы твердотельного
моделирования в системе КОМПАС-3D»
Выполнил:
студент гр.
УМ-51
Вирченко А.И.
Проверил:
Филимонов
М.Н.
г. Ростов-на-Дону 2012 г.
Цель работы: ознакомиться с основными преимуществами 3D-систем автоматизированного
проектирования; изучить назначение, особенности и основные методы создания
твердотельных параметрических моделей в системе КОМПАС-3D; получить практические навыки
создания 3D-моделей.
Назначение системы:
Система KOMПAC-3D V12 предназначена для создания
трехмерных параметрических моделей деталей и сборок, их рабочих чертежей,
содержащих все необходимые виды, разрезы и сечения. Параметризация трехмерных моделей
позволяет быстро получать типовые детали на основе однажды спроектированного
прототипа.
Основные типы документов
Система KOMПAC-3D V12 состоит из двух частей: модуля
плоского черчения и модуля трехмерного твердотельного моделирования. Каждый из
этих модулей отвечает за выполнение определенных функций.
В терминах KOMПAC-3D V12 любое изображение, которое можно построить с помощью
системы, принято называть документом. Помимо традиционных для системы КОМПАС
типов документов (чертежей, фрагментов, спецификаций, текстов и графических
документов), модуль трехмерного моделирования позволяет создавать документы
двух дополнительных типов: трехмерные детали и сборки. В тех случаях, когда
идет речь именно о трехмерных изображениях деталей или сборок, часто употребляется
еще один термин-модель.
Трехмерная деталь - это однородная непрерывная область пространства
определенной формы. Трехмерные детали хранятся в файлах с расширением m3d.
Трехмерная сборка - это трехмерная модель, объединяющая модели деталей, подсборок
и стандартных изделий. Сборки хранятся в файлах с расширением a3d.
Плоская фигура, в результате перемещения которой образуется объемное
тело, называется эскизом, а само перемещение - операцией.
KОMПAC-3D V12 располагает разнообразными
средствами для построения объемных элементов. К базовым типам операций можно
отнести следующие:
операция выдавливания - выдавливание в направлении, перпендикулярном
плоскости эскиза;
операция вращения - вращение вокруг оси, лежащей в плоскости эскиза;
операция по сечениям - построение объемного элемента по эскизам его
сечений плоскостями (рисунок 1).
Рисунок 1 - Основные термины трехмерной модели
Объемные элементы в трехмерной модели, образуют грани, ребра и вершины,
характеристика которых приведена в таблице 1.
Таблица 1
|
Грань
|
Гладкая (необязательно плоская) часть поверхности детали.
Поверхность детали может состоять из нескольких граней
|
|
Ребро
|
Прямая или кривая, разделяющая две смежные грани
|
|
Вершина
|
Точка на конце ребра
|
|
Тело детали
|
Замкнутая гранями детали непрерывная область пространства.
Считается, что эта область заполнена однородным материалом детали
|
Задание
автоматизированный проектирование трехмерный модель

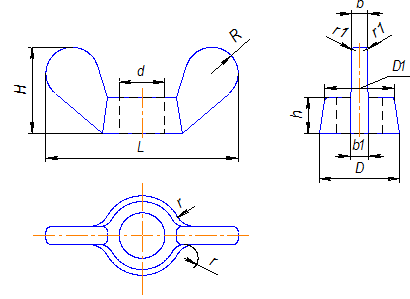

Рисунок 2 - Барашек открытый мотыльковый
|
Номер варианта
|
d
|
d1
|
D1
|
L
|
Н
|
h
|
b
|
b1
|
R
|
r
|
r1
|
Номер рисунка
|
|
3
|
М6
|
-
|
12
|
10
|
32
|
14
|
6
|
2,5
|
3
|
3
|
-
|
2
|
МЦХ

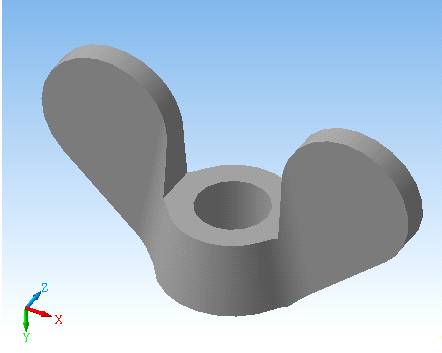

Деталь
Заданные параметры
Материал Сталь 10 ГОСТ 1050-88
Плотность материала - Ro =0.007820 г/мм3
Расчетные параметры
Масса M = 7.761025 г
Площадь S = 1093.318607 мм2
Объем V = 992.458422 мм3
Центр масс Xc = 0.000019 мм= -0.428895 мм= 0.000000 мм
Вывод
В процессе работы было проведено ознакомление с основными преимуществами
3D-систем автоматизированного
проектирования; изучено назначение, особенности и основные методы создания
твердотельных параметрических моделей в системе КОМПАС-3D; получены практические навыки
создания 3D-моделей.
