Федеральное
Государственное Бюджетное Общеобразовательное Учреждение
Высшего
Профессионального Образования
Филиал
Владивостокского Университета Экономики и Сервиса
Благовещенский
Технологический Техникум
Курсовая
работа
Наладчик АО
и ПО на ПК. Дисковые
приводы. Установка
периферийных устройств
Исполнитель
Попов
Александр Геннадьевич
Группа
31ВТ
Преподаватель
Крышка
С.В.
ОГЛАВЛЕНИЕ
1.
ВВЕДЕНИЕ
.
ИСТОРИЯ РАЗВИТИЯ КОМПАКТ-ДИСКОВ
.
КОНСТРУКЦИЯ КОМПАКТ-ДИСКА
.
ПРИВОДЫ CD-ROM
.1
ФОРМАТЫ И СТАНДАРТЫ
.2
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
.3
ИНТЕРФЕЙСЫ
.4
ОСНОВНЫЕ ПАРАМЕТРЫ ПРИВОДОВ
.
ФОРМАТ DVD
.
ФОРМАТЫ BLU-RAY И HD-DVD
.
BLU-RAY НА КОМПЬЮТЕРЕ
.1
ПРИВОДЫ BLU-RAY-ROM
.
ПРОИЗВОДИТЕЛИ ПРИВОДОВ КОМПАКТ-ДИСКОВ
.
ВИРТУАЛЬНЫЕ ПРИВОДЫ И ОБРАЗЫ ДИСКОВ
.
ЗАКЛЮЧЕНИЕ
СПИСОК
ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
.
ВВЕДЕНИЕ
Всеобщее развитие технологий повлекло
компьютеризацию производства и быта. В настоящее время невозможно представить
повседневную жизнь и современную науку без цифровых технологий, которые тесно
связаны со всеми современными разработками. Компьютеры проникли в
производственные и повседневные дела людей и открыли новые возможности для их
развития. Быстродействие и возможность длительное время хранить информацию -
вот главные качественные характеристики компьютеров в целом.
Появляются новые технологии, которые превосходят
предшествующие на несколько порядков. Ярким примером служит создание компакт
дисков и DVD, которые
превзошли дискеты и постепенно вытесняют их с современного рынка. Качественные
характеристики и техническая реализация моделирования любой ситуации в режиме
реального времени существенно выросли, причем виртуальную реальность бывает
очень сложно отличить от реального мира.
Многогранное освещение данной темы необходимо
для полного представления современного мира цифровых технологий.
Целью курсовой работы, является аналитический
обзор по теме «CD
DVD приводы». Для
достижения поставленной цели необходимо решить следующие задачи:
. Изучить документный поток по теме
исследования.
. Рассмотреть общую характеристику
дисковых приводов и оптических носителей информации, историю появления и
развития.
. Предоставить сопоставительную
характеристику различных приводов.
. Расширить знания о различных
технологиях дисковых приводов.
.
ИСТОРИЯ РАЗВИТИЯ КОМПАКТ-ДИСКОВ
Лазерные оптические диски - компакт-диски
(compact disk, CD) - появились после того, как персональные компьютеры начали
победное шествие по планете. И как это ни удивительно, поскольку различных
технологий хранения данных весьма много, компакт-диски весьма успешно вытеснили
гибкие магнитные и магнитооптические диски и стали неотъемлемой частью
современного персонального компьютера. Этому способствовало несколько факторов.
В первую очередь - пластмассовый компакт-диск очень просто изготавливается и
имеет незначительную стоимость. Во-вторых, цены на приводы компакт-дисков
быстро снизились и в настоящее время для наиболее дешевых моделей CD-ROM и DVD
составляют примерно 10-15 евро. Ко всему прочему, приводы компакт-дисков
необычайно просто интегрировались в архитектуру персонального компьютера, т. к.
подключались аналогично винчестерам и не требовали никаких работ по настройке.
И не только цена стала определяющим фактором для распространения
компакт-дисков. Самое главное - появились технологии записи и перезаписи
компакт-дисков, которые могут выполнять сами пользователи компьютеров.
Возможность без проблем записывать что угодно позволила на долгие годы
отказаться от использования других съемных носителей, и лишь недавнее появление
высокоёмких флэш-накопителей создало некоторую конкуренцию, но, правда, не в
области долговременного архивирования данных, где компакт-дискам пока нет
серьезных соперников. Достоинство компакт-дисков еще заключается и в том, что
совершенствование технологий лазерной записи на компакт-диск позволило
разработать и внедрять новые форматы компакт-дисков при одном и том же
форм-факторе. Начав со скромной в настоящее время величины в 650 Мбайт, объем
записываемых данных на форматы компакт-дисков увеличился, сначала 700-800
Мбайт, а потом до 4,7 Гбайт. Сегодня реально стало возможно записать около 50
Гбайт и. Но заметим, что готовятся к запуску в производство новые спецификации,
где оговаривается объем данных в 100 Гбайт и более, в частности, в ближайшее
время мы увидим технологию голографической записи уже на наших компьютерах
(скорее всего, пока не будет решена проблема с технической защитой авторских
прав на аудио - и видеоконтент, данная технология не будет доступна рядовым
пользователям). Правда, компакт-диски, как наиболее простые носители данных,
вызывают в компьютерном сообществе много проблем. Причем чем более доступными
становятся устройства для чтения и записи компакт-дисков, тем больше
"головной боли" появляется от их использования. И все от того, что
владельцы авторских прав на музыкальные записи и видеофильмы в последнее время
всерьез озаботились защитой компакт-дисков от копирования. Скажем, чуть ли не
каждый год появляются новые стандарты записи информации на компакт-диски,
направленные, якобы, на повышение сервиса для пользователей. А в итоге
возникают фирменные "монстры", которые, например, портят
"чужие" приводы компакт-дисков, или сам пластмассовый диск портится
после ограниченного числа просмотров записанного на него видеофильма. Иногда
владелец авторских прав на контент создает шпионские программы или, как их
скромно называют, программы для защиты от копирования и потом убеждает
пользователей, что так и должно быть, причем грешат этим и весьма именитые
фирмы.
.
КОНСТРУКЦИЯ КОМПАКТ-ДИСКА
Компакт-диск (Compact Disk, CD) - это диск
диаметром 120 мм (4,75 дюйма) или 80 мм (3,1 дюйма) и толщиной 1,2 мм. Глубина
штриха равна 0,12 мкм, ширина - 0,6 мкм. Штрихи расположены по спирали, от
центра к периферии. Длина штриха - 0,9-3,3 мкм, расстояние между дорожками -
1,6 мкм. Компакт-диски состоят из трёх-шести слоев.
Для размещения пяти- и трёхдюймовых дисков в
лотке привода компакт-диска имеются специальные углубления - соответственно 5 и
3 дюйма.
Примечание: В устной речи, а также в печати чаще
всего употребляются округленные значения диаметра диска: вместо 4,75 дюйма - 5,
вместо 3,1 дюйма - 3.Стандартный пятидюймовый диск может содержать 650-700
Мбайт информации, 74-80 минут высококачественного стереозвука с частотой
дискретизации 44,1 кГц и глубиной оцифровки 16 бит или огромное количество
звука в формате MP3. На трехдюймовые диски помещается около 180 Мбайт
информации.
Иногда встречаются диски, называемые «визитной
карточкой» (business card) (рис. 1.1). По внешнему виду и размеру они
напоминают визитную карточку, а фактически являются трехдюймовыми дисками,
обрезанными с двух сторон. На такой компакт-диск записывается от 10 до 80
Мбайт, в зависимости от степени обрезания краев диска.
Рис. 1.1. Компакт-диск «визитная карточка».
Основой диска, предназначенного для записи
информации промышленным способом, служит прозрачный поликарбонат, на который
наносят тонкий слой из сплава алюминия, затем покрывают его защитным слоем лака
и наносят полиграфическое изображение (рис. 1.2).
Рис. 1.2. Структура CD.
Диски DVD, DVD-R, DVD-RW, CD, CD-R, и CD-RW
производятся различными фирмами: AMD, Amedia, Digitex, HP, Imation, MBI,
Memorex, Philips, Smartbuy, Sony, TDK, Verbatim.
При покупке компакт-дисков следует обращать
внимание на следующие тонкости.
Наличие потёков лака на гранях диска может
вызвать дополнительную вибрацию и, как следствие, ошибки при считывании и
записи данных.
При отсутствии добавочных слоев краски диск
просвечивается, не стоит надеяться на продолжительный срок службы такого
изделия.
Если диск просвечивается, обратите внимание, как
нанесен отражающий слой. При просмотре на свет на компакт-диске не должно быть
разводов, отражающий слой должен быть одинаковым на всей поверхности.
Поликарбонатная основа должна быть однородной,
без пузырьков воздуха.
Большинство продающихся в магазинах
компакт-дисков с играми, фильмами или программами изготовлены методом
штамповки.
Запись DVD и CD промышленным способом происходит
в восемь этапов.
. Подготавливают данные, которые необходимо
записать на компакт-диск.
. На поверхность обработанного с высокой
точностью специального полированного стекла в виде диска наносят
светочувствительный фоторезистивный слой определенной толщины. С помощью
лазерного луча, управляемого компьютером, засвечивают определенные участки
фоточувствительного слоя.
. После проявки в специальных растворах на
стекле остаются небольшие впадины, называемые pits (питы), и выпуклые места -
lands. Полученная таким способом матрица, или стампер, называется Glass Master
(стеклянная основа).
. С помощью специальных реактивов или вакуумного
напыления на Glass Master наносят тонкий слой никеля или серебра. Таким
образом, мы получаем Metal Master (мастер-диск).
. Создают негатив мастер-диска. На месте
выступов образуются впадины, и, наоборот, на месте впадин образуются выступы.
. Из высокопрочного материала создают штамп, в
центре которого просверливают отверстие.
. Штамп помещают в пресс-машину и изготавливают
копии.
. На копии наносят алюминиевую пленку,
предназначенную для отражения лазерного луча. Толщина пленки составляет сотые
доли микрометров. Диск покрывают лаком и наносят на него полиграфическое
изображение.R (CD Recordable - записываемый компакт-диск) - имеет более сложную
структуру. На его поверхность добавляется еще один слой, на который и
производится запись. Активный, или регистрирующий, слой расположен между
основой и отражающим слоем (рис. 1.3).

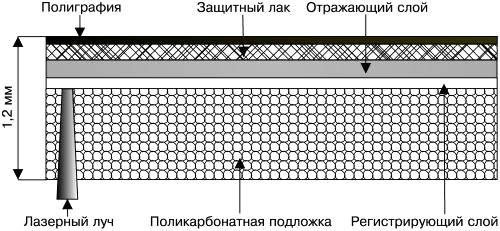

Рис. 1.3. Структура CD-R.
Чистый CD-R, или «болванка», имеет спиральную
дорожку (Pre-groove), которая содержит специальные метки и сигналы
синхронизации. Во время записи предварительная разметка помогает движению
лазера по нужной траектории. Кроме того, программы для записи компакт-дисков
сами «читают» некоторые параметры используемого CD-R, что упрощает настройку
пользователем этих программ. Сигналы синхронизации записываются с пониженной
амплитудой и впоследствии перекрываются записываемым сигналом.
Во время записи луч лазера движется по
спиральной дорожке и в момент своей активности расплавляет дополнительный слой.
Под воздействием лазера этот слой меняет свою структуру. Таким образом,
получаются ячейки (питы), соответствующие данным, записывающимся на
компакт-диск. После этого этапа изменение структуры активного слоя диска невозможно,
и данные, записанные на диск, удалению не подлежат.
Примечание:
Активный слой изготавливают из органических
соединений: цианина (Cyanine) и его производной - фталоцианина (Phtalocyanine).
Считается, что фталоцианин более надежен и долговечен, так как менее
чувствителен к солнечному свету. Но еще менее чувствительны к солнечному свету
диски с активным слоем MetalAZO, разработанные компанией Mitsubishi Chemical.
Требования к светоотражающему слою CD-R, по
сравнению со штампованными дисками, достаточно высоки из-за наличия
регистрирующего слоя. Поэтому для изготовления отражающего слоя используются
более дорогие материалы - промышленное золото и серебро, - а также сложные
сплавы.
Рабочая поверхность CD-R в зависимости от
комбинации веществ, используемых в регистрирующем и отражающем слоях, может
быть различного цвета. Раньше многие диски имели золотистую рабочую поверхность
из-за применения золота.
В настоящее время для изготовления
светоотражающего слоя используют серебро, так как этот материал дешевле и
обладает более высоким коэффициентом отражения. Чаще всего рабочая поверхность
бывает прозрачной, темно-синего или светло-зеленого цвета. Срок службы таких
дисков, в зависимости от материала изготовления, составляет от 10 до 100 лет.RW

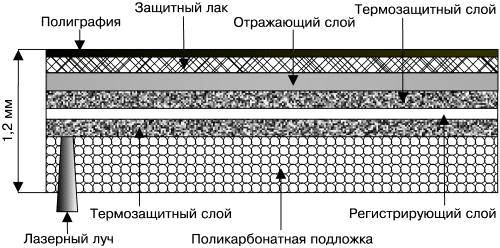

(Compact Disk Re-Writable - перезаписываемый компакт-диск) (рис. 1.4) - имеет,
кроме описанных выше, еще два термозащитных слоя. Наличие дополнительных слоев
позволяет записывать на такой диск более 1000 раз.
Рис. 1.4. Структура CD-RW.
Во время «прожига» (записи диска) луч лазера
нагревает участки промежуточного слоя. При последующем охлаждении эти участки
переходят из кристаллической формы в аморфную. Если информацию с CD-RW
необходимо стереть, луч лазера нагревает промежуточный слой менее интенсивно, и
аморфные участки кристаллизуются.
.
ПРИВОДЫ CD-ROM
.1 ФОРМАТЫ
И СТАНДАРТЫ
дисковый привод оптический интерфейс
Музыкальные оптические компакт-диски пришли на
смену виниловым в 1982 году - примерно в то же время, когда появились первые
персональные компьютеры фирмы IBM. Эти устройства явились результатом
плодотворного сотрудничества двух гигантов электронной промышленности -
японской фирмы Sony и голландской Philips. Строго определенная емкость
компакт-дисков связана с такой интересной историей.
Исполнительный директор фирмы Sony Акио Морита
решил, что компакт-диски должны отвечать запросам исключительно любителей
классической музыки - не более и не менее. После того, как группа разработчиков
провела опрос, выяснилось, что самым популярным классическим произведением в
Японии в те времена была 9-я симфония Бетховена, которая длилась 72-73 минуты.
Поэтому было решено, что компакт-диск должен быть рассчитан именно на 74 минуты
звучания, а точнее, на 74 минуты и 33 секунды. Так родился стандарт, известный
как “Красная Книга” (Red Book). Когда 74 минуты пересчитали в килобайты,
получилось 640 Мбайт.
Специалисты же Philips определили минимальные
требования к качеству записи звука, и регламентировала, например, такие
характеристики аудио компакт-дисков, как их размер, метод кодирования данных и
использование единой спиральной дорожки. В частности частота выборки стерео
сигналов определялась на уровне 44.1 кГц (для одного канала 22.05 кГц), а разрядность
каждого - 16 бит.
Две вышеназванные фирмы сыграли также ведущую
роль при разработке первой спецификации цифровых компакт-дисков - так
называемой “Желтой
Книги” (Yellow Book) , или просто CD-ROM. Она
послужила основой для создания компакт-дисков с комплексным представлением
информации, то есть способных хранить не только звуковые, но и текстовые и
графические данные (CD-Digital Audio, CD-DA). При этом привод, читая заголовок
диска, сам определял его тип - аудио- или цифровые данные. В этом формате, однако,
не регламентировались логические и файловые форматы компакт-дисков, поскольку
решение данных вопросов было полностью отдано на откуп фирмам-производителям.
Это, в частности, означало, что компакт-диск, соответствующий требованиям
“Желтой Книги”, мог работать только на конкретной модели накопителя. Такое
положение дел, особенно в связи с большим коммерческим успехом компакт-дисков,
разумеется, не могло удовлетворить производителей подобных устройств. В общих
интересах необходимо было срочно найти компромисс.
Именно поэтому вторым стандартом де-факто для
цифровых компакт-дисков стала спецификация HSG (High Sierra Group), или просто
High Sierra. Этот документ носил, вообще говоря, рекомендательный характер и
был предложен основными производителями цифровых компакт-дисков с целью
обеспечить хотя бы некоторую совместимость. Данная спецификация определяла уже
как логический, так и файловый форматы компакт-дисков.
Созданная спецификация оказалась настолько
привлекательной, что стандарт ISO-9660 (1988 год) для цифровых компакт-дисков,
в принципе совпадал с основными положениями HSG. Заметим, что все
компакт-диски, соответствующие требованиям стандарта ISO-9660, который
определяет их логический и файловый форматы, являются совместимыми друг с
другом. В частности этот документ определяет, каким образом найти на
компакт-диске его содержимое (Volume Table Of Contents, VTOC). Базовый формат,
предложенный в HSG-спецификации, во многом напоминал формат флоппи-диска. Как
известно, системная дорожка (трек 0) любой дискеты не только идентифицирует сам
флоппи-диск (его плотность, тип используемой ОС), но и хранит информацию о том,
как он организован по директориям, файлам и поддиректориям. Инициирующая
дорожка данных на компакт-диске начинается со служебной области, необходимой
для синхронизации между приводом и диском. Далее расположена системная область,
которая содержит сведения о структурировании диска. В системной области
находятся также директории данного тома с указателями или адресами других
областей диска. Существенное различие между структурой компакт-диска и,
например, дискетой заключается в том, что на CD системная область содержит
прямой адрес файлов в поддиректориях, что должно облегчить их поиск.
Международный стандарт ISO-9660 описывает
файловую систему на CD-ROM. ISO-9660 первого уровня напоминает файловую систему
MS-DOS: имена файлов могут содержать до 8-ми символов, расширение имени файла
(состоящие из 3-х символов) отделяется от имени файла точкой. Имена файлов не
могут содержать специальных символов (“~”, “-”, “+”, “=”). При именовании
файлов используются символы только верхнего регистра, цифры и символ “_”. Имена
каталогов не могут иметь расширений. Каждый файл имеет версию; номер версии
отделяется от расширения символом “;” . Каталоги могут иметь вложенности.
Стандарт ISO-9660 второго уровня позволяет использовать в именах файлов до 32
символов, накладывая описанные выше ограничения. Диски, созданные с применением
такого стандарта, не могут использоваться в ряде ОС, в том числе и MS-DOS.
Спецификация CD-I (Interactive) была предложена
в 1988 году. Этот стандарт определял использование дискового плеера без
подключения его к компьютеру. Устройством отображения в данном случае должен
был стать, например, обыкновенный телевизор. Разумеется, что использовался и его
стандартный звуковой канал. Кроме этого, CD-I предлагала несколько уровней
качества воспроизведения аудио- и графической информации. Данная спецификация
изложена в “Зеленой Книге” (Green Book). Заметим, что так называемые
CD-I-Ready-диски являются некой смесью между аудио-CD (Red Book) и
мультимедиа-диском (Green Book). Таким образом, на аудио плеере прослушивается
только звуковая информация, а на устройстве CD-I воспроизводится вся вместе.
Стандарт CD-ROM XA был создан в 1990 году
усилиями фирм Microsoft, Philips и Sony как “мост” между CD-ROM и CD-I. Таким
образом, ХА-диск мог воспроизводиться на CD-I-плэйере или приводе, отвечающем
стандарту Yellow Book (при использовании специального программного
обеспечения). Формат спецификации CD-ROM XA совместим сверху вниз с форматами,
рекомендованными High Sierra и ISO-9660. Однако в новой спецификации заложено
уже гораздо больше возможностей. Во-первых, формат ХА позволяет осуществлять
многосеансовую запись на диск. Во-вторых, основной отличительной особенностью
приводов CD-ROM ХА является так называемая техника чередования (interleaving) .
Спецификация ХА позволяет одновременно хранить на диске графические, текстовые
и звуковые данные, причем графика может включать как стандартные картинки и
анимацию, так и полнообъемное видео (full-motion). Собственно идея
interleaving’а состоит в том, что блоки разнородной информации могут
чередоваться. Например, за первым видеофреймом может следовать сегмент с его
звуковым сопровождением, после которого расположен следующий видеофрейм, и т.д.
Это способствует повышению синхронности воспроизведения звука и видео, а так же
существенному уменьшению объема промежуточного буфера, необходимого для
достижения синхронности при обычном расположении инфорвации на диске.
Другой отличительной особенностью спецификации
ХА является сжатие звуковых данных, что позволяет хранить на одном диске до
нескольких часов аудиоинформации вместо обычных 74-х минут. К тому же, как
известно, качество аудио-CD обеспечивается 16-разрядным (2 байта) импульсным
кодовым преобразованием (РСМ) аналогового сигнала с частотой 44.1 кГц. Таким
образом, для получения стереозвучания (2 канала) скорость передачи данных между
приводом и компьютером должна составлять примерно 176.4 Кбайт/с (2х2х44.1).
Кстати, именно поэтому минимальная скорость передачи информации в соответствии
со спецификацией РСМ уровня 1 не должна быть меньше 150 Кбайт/с. Для увеличения
объема хранимой аудиоинформации, но при воспроизведении ее с тем же качеством
спецификация ХА предполагает использование 4-х или 8-разрядного
ADPCM-кодирования. В зависимости от предполагаемого качества воспроизведения
информации (высококачественная музыка, звуковые эффекты или речь) частота
преобразования может также варьироваться.
Еще одна спецификация, принятая в 1991 году и
изложенная в “Оранжевых Книгах” (Оrange Books) , относится к записываемым и
стираемым дискам. В первой книге речь идет о магнитооптических дисках (CD-MO),
которые допускают как стирание, так и перезапись информации. Вторая книга
посвящена накопителям с однократной записью типа WORM (Write Once Read Many).
Информацию на их носители только дозаписать, а не переписать заново. К подобным
накопителям относятся устройства, отвечающие, например, спецификации CD-ROM XA.
В 1993 году была анонсирована еще одна книга -
White Book (“Белая”). В ее создании приняли участие JVC, Matsushita, Philips и
Sony. В этом документе определялись основные параметры видео-CD -
компакт-диска, на котором можно было хранить 72 минуты высококачественного
видео вместе со стереозвуком. Хранение данных на видео-CD базируется на методе
сжатия информации, называемом MPEG (Motion Picture Experts Group). Видео-CD
могут воспроизводиться на специальных видео-CD-плеерах, CD-I-плэйерах со
специальным картриджем “Digital Video”, а также на компьютере со специальной
платой MPEG-декодера и приводом CD-ROM.
Вообще говоря, стандарт MPEG не определяет
форматов записи данных на носителях. Одним из возможных способов хранения
данных может быть CD-I-компакт-диск (“Зеленая Книга”). Этот диск воспроизводится
на CD-I-плэйерах, когда они оснащены декодерами или картриджами типа “Digital
Video” . Например, практически все цифровые видеофильмы проданные Philips до
июля 1994 года, соответствовали стандарту Green Book и могли воспроизводиться
только на CD-I-плэйерах. Впрочем, если быть совсем точным, стоит отметить, что
CD-I MPEG-диски могут воспроизводиться на других типах плееров, скажем на
Commodore CD32. Для ПК в этом случае можно использовать ReelMagic PC Upgrade
Kit. Другим способом хранения полноскоростного цифрового видео, сжатого по
методу MPEG, может служить компакт-диск ISO-9660 (Yellow Book) .
Спецификация White Book была в своё время
идеальным средством для хранения цифрового видео. Это единственный стандартный
путь воспроизведения видео на мультимедиа-PC.
После принятия спецификации White Book были
пересмотрены и переделаны с ее учетом первые версии стандарта Green Book. Мир
цифрового видео стал принадлежать “Белой Книге”.
В конце 1994 года были анонсированы так
называемые музыкальные мультимедиа-компакт-диски. Данная спецификация носит
название CD Plus. Подобные диски содержат два сеанса (сессии), один из которых
- аудио, а другой - CD-ROM. Записанную музыку можно прослушивать на аудио
плеере, а доступ к мультимедиа-информации (и музыке) возможен на приводе,
подключенном к ПК.
Итак, были рассмотрены практически все наиболее
распространенные форматы хранения данных на CD-ROM. Как уже было сказано,
отличительной особенностью всех этих форматов является их отличие от файловой
системы, используемой в MS-DOS. Таким образом, для доступа к данным, хранимым
на CD-ROM, необходимо преобразование форматов. Для этих целей фирма Microsoft
выпустила специальный драйвер, который называется Microsoft CD Zextention
(mscdex.exe). Он входит в комплект поставки MS-DOS, а также поставляется
практически со всеми приводами CD-ROM.
4.2 УСТРОЙСТВО И
ПРИНЦИП РАБОТЫ
Как известно, большинство накопителей бывают
внешними и встраиваемыми (внутренними). Приводы компакт-дисков в этом смысле не
являются исключением. Большинство предлагаемых в настоящее время накопителей
CD-ROM относятся к встраиваемым. Внешний накопитель, как правило, стоит заметно
дороже. Форм-фактор современного встраиваемого CD-ROM определяется двумя
параметрами: половинной высотой (Half-High, HH) и горизонтальным размером 5.25
дюйма. Таким образом, для установки подобного накопителя в компьютер требуется
свободный монтажный отсек 5.25 дюйма.

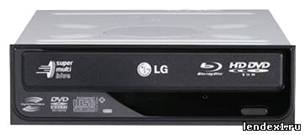

На передней панели каждого накопителя имеется
доступ к механизму загрузки компакт-диска в привод. Также там расположены индикатор
работы устройства (обычно Busy), гнездо для подключения наушников или
стереосистемы (для прослушивания аудиодисков), а также регулятор громкости
(также для аудио-CD) . Кроме того, при использовании контейнера на передней
панели имеется отверстие, с помощью которого можно извлечь компакт-диск даже в
аварийной ситуации, например если не срабатывает кнопка Eject.
На задней панели практически всех без исключения
приводов CD-ROM находятся по крайней мере три разъема: интерфейсный, питания и
аудио. Назначение первых двух, видимо, не вызывает вопросов. Разъем для вывода
звука позволяет подключать привод к звуковой карте. Это удобно при
прослушивании аудиодисков, поскольку не требует переключения акустической
системы или наушников с одного гнезда на другое.
Кроме этих разъемов при использовании
SCSI-интерфейса с задней панели привода доступны также резисторы-терминаторы
устройства и набор перемычек (jumpers), или переключателей (switches), которые
определяют номер устройства и режим работы. Не следует забывать, что
резисторы-терминаторы должны быть установлены на host-адапторе SCSI и приводе
компакт-дисков, если к шине интерфейса не подключены другие устройства.
В приводе компакт-дисков можно выделить
несколько базовых элементов: лазерный диод, сервомотор, оптическую систему
(включающую в себя расщепляющую призму) и фотодетектор.
И так, считывание информации с компакт-диска,
так же как и запись, происходит при помощи лазерного луча, но, разумеется,
меньшей мощности. Сервомотор по команде внутреннего микропроцессора привода
перемещает отражающее зеркало. Это позволяет точно позиционировать лазерный луч
на конкретную дорожку. Такой луч, попадая на отражающий свет островок, через
расщепляющую линзу отклоняется на фотодетектор, который интерпретирует это как
двоичную единицу. Луч лазера, попадающий во впадину, рассеивается и
поглощается. Фотодетектор фиксирует двоичный ноль (цифровая информация
представляется чередованием впадин (не отражающих пятен) и отражающих свет
островков). В качестве отражающей поверхности компакт-дисков обычно
используется алюминий. Разумеется, вся поверхность компакт-диска покрыта
прозрачным защитным слоем.
В отличие от, например, винчестеров, дорожки
которых представляют собой концентрические окружности, компакт-диск имеет всего
одну физическую дорожку в форме непрерывной спирали, идущей от внутреннего
диаметра к наружному. Тем не менее, одна физическая дорожка может быть разбита
на несколько логических.
В то время, как все магнитные диски вращаются с
постоянным числом оборотов в минуту, т.е. с неизменной угловой скоростью (CAV,
Constant Angular Velocity) , компакт-диск вращается обычно с переменной угловой
скоростью, чтобы обеспечить постоянную линейную скорость при чтении (CLV,
Constant Linear Velocity) . Таким образом, чтение внутренних секторов
осуществляется с увеличенным, а наружных с уменьшенным числом оборотов. Именно
этим обусловливается достаточно низкая скорость доступа к данным для
компакт-дисков по сравнению, например, с винчестерами.
В последнее время появились так называемые перезаписываемые
компакт-диски CD-R (CD-Recordable) . Носители типа CD-R могут быть записаны
самим пользователем на специальном CD-R-приводе. В основном здесь применяются
технологии, основанные на изменении отражающих свойств вещества подложки
компакт-диска под действием луча лазера. Кстати, надо заметить, что
перезаписываемые компакт-диски в несколько раз дороже обычных. Дело в том, что
в качестве светоотражающего слоя в них используется уже не алюминий, а золото
(подобные диски обычно служат как мастерные для дальнейшего тиражирования) .
Читать CD-R-диски можно на обычном приводе, но, разумеется, только первый сеанс
записи.
4.3 ИНТЕРФЕЙСЫ
Довольно часто фирмы производители поставляют
привод CD-ROM с обязательной картой контроллера, на которой реализован так называемый
(собственный) proprietary-интерфейс. Обычно это собственная реализация одной из
версий интерфейсов IDE или SCSI. Часто при покупке накопителя на CD-ROM в
составе Multimedia Kit на звуковой карте находится именно
proprietary-интерфейс. Стандартами де-факто для интерфейсов приводов
компакт-дисков стали спецификации Mitsumi, Panasonic и Sony. Одним из
популярных интерфейсов всех приводов, включая приводы CD-ROM, является SCSI или
SCSI-2.
Как известно, отличительной особенностью
интерфейса IDE является реализация функции контроллера в самом накопителе.
Именно поэтому подключение подобных приводов к компьютеру выполняется через
достаточно простенькую плату адаптера. Данный интерфейс поддерживает, как
правило, программный ввод-вывод. Подсоединение привода к плате интерфейса
выполняется посредством плоского кабеля, который отличается обычно по числу
контактов в зависимости от фирмы - производителя накопителя (Sony -
34-контактный, Panasonic 40-контактный кабель).
Компания Western Digital разработала так называемую
спецификацию Enchanced IDE. Этот документ поддержали практически все ведущие
компании по производству накопителей. Новый интерфейс позволяет подключать
одновременно до четырех приводов жестких дисков. Но самое главное, спецификация
Enchanced IDE позволяет не только увеличить количество подключаемых устройств,
но и использовать другие типы устройств, например приводы CD-ROM или стримеры.
В частности, Western Digital для поддержки накопителей CD-ROM с интерфейсом IDE
предлагает протокол ATAPI (ATA Packed Interface). ATAPI является расширением
протокола ATA и требует незначительных изменений в системной BIOS. В общем
случае используется специальный драйвер. В последнее время появились
накопители, которые поддерживают не только интерфейс IDE, но и EIDE/ATAPI.
Как известно, интерфейс SCSI стал одним из
важнейших промышленных стандартов для подключения таких периферийных устройств,
как, например, винчестеры, стримеры, лазерные принтеры, приводы CD-ROM и т.п.
Необходимо отметить, что SCSI интерфейс более высокого уровня, нежели IDE.
Физически SCSI-шина представляет собой плоский кабель с 50-контактными
разъемами, через которые можно подключить до восьми периферийных устройств.
Стандарт SCSI определяет два способа передачи сигналов - синфазный и дифференциальный.
Версии шины SCSI с дифференциальной передачей сигнала дают увеличить длину
шины. Чтобы гарантировать качество сигналов на магистрали SCSI, линии шины
должны иметь согласование с обеих сторон (набор согласующих резисторов, или
терминатор).
Версия интерфейса SCSI-2 позволяет повысить
пропускную способность магистрали за счет увеличения тактовой частоты обмена и
сокращения критических временных параметров шины, применения новейших БИС и
высококачественных кабелей. Таким образом, реализуется “скоростной” вариант
SCSI-2 - Fast SCSI-2. “Широкий” (Wide SCSI-2) вариант магистрали,
предусматривает наличие дополнительных 24 линий данных благодаря подключению
второго 68-проводного кабеля (для приводов CD-ROM не применяется). Обычно
скорость передачи данных по шине SCSI(-2) для приводов CD-ROM достигает от
1.5-2
до 3-4 Мбайт/с.
Несмотря на стандартность интерфейса SCSI,
проблема совместимости приводов с SCSI-адаптерами по-прежнему остается. В
случае реализации собственного интерфейса подключение других устройств, кроме
привода CD-ROM, достаточно проблематично. Здесь следует отметить, что
существует спецификация ASPI (Advanced SCSI Programming Interface), которую
разработала фирма Adaptec - ведущий производитель адаптеров SCSI. ASPI
определяет стандартный программный интерфейс для основного (host) адаптера
SCSI. Программные модули ASPI достаточно легко стыкуются друг с другом.
Основным программным модулем ASPI является ASPI-хост-менеджер. С ним
связываются программы-фрайверы ASPI, например, для таких устройств, как приводы
CD-ROM, флоптические и сменные жесткие диски, сканеры и т.д.
В том случае, если производитель SCSI-устройства
поставляет ASPI-совместимый драйвер, то он совместим со всеми хост-адаптерами
или интерфейсными картами Adaptec и большинства других производителей.
К сожалению, в ряде случаев производители
приводов CD-ROM поставляют свою карту контроллера с собственным (несовместимым
с ASPI) драйвером, называя интерфейс SCSI. Это следует иметь в виду, если вы
хотите подключить к SCSI другие устройства.
Какой же из интерфейсов предпочтительней
использовать в IBM PC-совместимых компьютерах для приводов CD-ROM? Хотя
теоретически интерфейс SCSI может обеспечить скорость обмена несколько выше,
нежели IDE, на практике все обстоит несколько сложнее. Не следует забывать,
например, тот факт, что IDE-интерфейс использует в основном программный
ввод-вывод, а SCSI-устройства в большинстве случаев - передачу данных по
прямому доступу к памяти. В однопользовательских системах программный
ввод-вывод часто оказывается гораздо эффективнее. Это особенно четко
проявляется при использовании улучшенных алгоритмов кэширования. Преимущество
SCSI-адаптеров неоспоримо в первую очередь в многозадачных и
многопользовательских системах. Дело в том, что команды для SCSI-устройства
могут быть построены в очередь, что освобождает процессор для выполнения других
операций. Кроме того, если привод CD-ROM используется в локальной сети как
коллективное устройство, альтернативы SCSI, пожалуй, пока нет.
С другой стороны, установка IDE-привода достаточно
проста. В большинстве случаев справедлив принцип “включай и работай”. Для
нормальной работы в файлы конфигурации системы обычно не требуется добавлять
никаких дополнительных программных драйверов.
Для SCSI-адаптера процесс установки более
сложен. Во-первых, следует помнить о разделяемых системных ресурсах: портах
ввода-вывода, прерываниях IRQ каналах прямого доступа к памяти DMA, областях в
верхней памяти UMB. Во-вторых, требуется верно определить SCSI ID для
конкретного устройства, в-третьих, не следует забывать, сигнале четности
(запретить или разрешить), установке терминаторов и т.д. Кроме того, файлы
конфигурации обязательно должны быть дополнены соответствующими программными
драйверами адаптера и устройств.
Что же касается стоимости, то SCSI-адаптера
обычно в компьютере нет, и его приходится покупать дополнительно.
4.4 ОСНОВНЫЕ
ПАРАМЕТРЫ ПРИВОДОВ
Скорость доступа (access time) определяет
среднее время (в миллисекундах), необходимое для обнаружения и загрузки первого
блока данных во внутренний буфер. Стандарт MPC 1 устанавливает такое время в
одну секунду или менее, но большинство современных приводов имеют скорость
доступа около 0.3 с. Разумеется, этот параметр не включает в себя время,
необходимое для выхода двигателя на рабочий режим.
Скорость передачи данных (dats-transfer rate)
зависит от двух факторов - плотности данных и скорости вращения диска. Под
плотностью в данном случае понимают количество бит (впадин) на дюйм (или
миллиметр). Так, для 16-битного стерео сигнала качества аудио-CD (частота 44.1
кГц) скорость должна быть 1.4 Мб/с. Разделив это значение на число бит в байте
(8), мы получим 176.4 Кб/с - усредненное значение для скорости передачи данных.
Стандарт МСР 1 определяет скорость передачи данных как 150 Кб/с, МСР 2 - 300
Кбайт/с. В настоящее время наибольшее распространение получили приводы,
использующие технологию удвоения скорости вращения диска. Именно в этом случае
скорость передачи достигает значения 300 Кб/с. Подобные устройства
удовлетворяют спецификации МСР 2, поскольку имеют время поиска менее 400 мс.
Сравнительно недавно появились модели приводов с утроенной, учетверенной и даже
ушестеренной скоростью вращения. Пионером в технологии увеличения скорости
являются, например, фирмы NEC и Plextor.
Под размером блока данных (data block size)
понимают минимальное количество байт, которые передаются на компьютер через
интерфейсную карту. Иначе говоря, это единица информации, с которой оперирует
контроллер привода. Минимальный размер блока данных в соответствии со
спецификацией МРС равен 16 Кб. Поскольку файлы на компакт-диске обычно
достаточно большие, то промежутки между блоками данных ничтожно малы.
Размер буфера - размер внутреннего буфера
(кэш-памяти), в который считываются файлы перед их передачей. Стандарт МРС
устанавливает размер буфера в 64 Кб., а это в буфере будет находиться около 0.4
секунды 16-битного стерео сигнала качества CD-Audio (частоты 44.1 кГц). Для
скоростных устройств размер буфера может достигать 256 Кб. и даже 1 Мб.
Поддержка проигрывания аудиодисков означает, что
с помощью привода CD-ROM вы сможете слушать обычные музыкальные компакт-диски.
Этой возможностью обладают практически все современные модели приводов.
Некоторые модели не требуют для этого специальных программ - воспроизведение
аудио-CD выполняется на “аппаратном” уровне. Для включения этого режима на
передней панели привода имеется специальная кнопка.
Поддержка формата CD-ROM/XA. Подразумевается
использование дисков формата ХА, поддерживающего хранение аудио- и видеоданных
единым блоком, в который также включается информация о синхронизации звука.
Данные на аудиодисках и CD-ROM хранятся на дорожках, вмещающих 24-байтовые
“кадры”, проигрываемые со скоростью 75 кадров в секунду. Хранящиеся данные
могут включать звук, текст, статические и динамические изображения. При
содержании в обычном формате каждый тип должен располагаться на отдельной
дорожке, когда в формате ХА данные различного типа могут храниться на одной
дорожке.
Тип загрузки диска. Существует два типа приводов
CD-ROM. В первом случае диск устанавливается напрямую (например, в приводах
Mitsumi). Во втором случае для установки диска используется специальная
кассета, называемая кэдди (caddy). Недорогие односкоростные модели с прямой
установкой диска обычно представляют собой версии аудио-CD-плееров. Для
прослушивания аудиодисков на приводе CD-ROM, последний должен обеспечивать эту
возможность. Если есть возможность выбора, то лучше остановиться на моделях с
автоматической очисткой линз и протиркой диска при его загрузке. Обычно эти
опции существенно не влияют на цену.
5.
ФОРМАТ DVD
Формат DVD (Digital Versatile Disk),
разработанный корпорацией Sony совместно с рядом фирм, позволяет записывать на
компакт-диск полнометражный фильм студийного качества. В дальнейшем стандарт
дорабатывался, и сейчас существует несколько его разновидностей. Вначале было
стандартизировано три формата: DVD-ROM, DVD-видео, DVD-аудио. Далее, из-за
разногласий между разработчиками DVD, появились несколько форматов,
предназначенных для многоразовой записи: DVD-RAM, DVD-RW, DVD+RW. Для
одноразовой записи применяются DVD-R и DVD+R. Как правило, вначале каждый новый
формат для компакт-дисков поддерживает ограниченная группа фирм, поэтому у
пользователей возникают серьезные проблемы с чтением дисков в различных
приводах. В частности, формат DVD-RAM
несовместим с другими форматами, но отлично подходит для резервного
копирования, правда, популярным он так и не стал, поэтому цена компакт-дисков
велика, и не каждый привод умеет работать с таким форматом. Форматы DVD-RW и
DVD+RW (DVD-R и DVD+R) поддерживаются двумя группами фирм, но лидера среди этих
двух форматов нет, поэтому ныне производятся мультиформатные приводы DVD,
которые поддерживают оба способа чтения/записи, а также работают с любым
форматом CD-ROM и DVD, за исключением самых экзотичных. Можно констатировать,
что в настоящее время даже "твердолобые" сторонники своего формата
DVD вынуждены производить приводы компакт-дисков, умеющие работать с
конкурирующим стандартом, хотя совсем недавно это считалось недопустимым. Стоимость
компакт-дисков стандартов DVD-RW и DVD+RW (DVD-R и DVD+R) в настоящее время
примерно одинакова и чуть-чуть дороже компакт-дисков CD. Какой формат будет
главенствовать в будущем, предсказать нельзя, т. к. все зависит от того,
насколько успешно пойдут дела на рынке новых и более объемных стандартов
компакт-дисков. Во всяком случае, производители ныне поддерживают оба
стандарта, а потребители перестают обращать внимание на тот или иной вариант.
Хотя, кажется, стандарт "с минусом" более универсален, а стандарт
"с плюсом" более быстр, но это уже субъективное мнение. Следует
упомянуть еще варианты компакт-дисков DVD с многослойной и двусторонней
записью. Данные спецификации существовали изначально, но длительное время их
использовали лишь для тиражирования фильмов на фабриках (и еще ряда случаев).
Болванки для одноразовой или многоразовой записи были излишне дороги, но вот,
после появления форматов Blu-Ray и HD-DVD, цена на многослойные диски стала
снижаться, поэтому пользователям следует не торопиться переходить на суперсовременные
носители, так как еще не все возможности формата DVD нами использованы.
6.
ФОРМАТЫ BLU-RAY И HD-DVD
Дальнейшее развитие технологии записи данных на
компакт-диски сегодня пошло по пути использования голубых лазеров, что
позволяет поднять объем данных почти до 50 Гбайт. Причем в разработчики снова
предложили пользователям два конкурирующих стандарта - Blu-Ray ("голубой
луч") и HD-DVD (High Definition DVD), (DVD высокого разрешения).
Оба варианта несовместимы друг с другом. Ожесточенная борьба между двумя
стандартами, к счастью, быстро кончилась, и в 2008 г. победа осталась за
Blu-Ray. Тут, видимо, сказалось то, что она применяется в игровой приставке
Playstation 3, а сама приставка является неплохой альтернативой компьютерам (PC),
так как позволяет устанавливать произвольную операционную систему. Но, как
заявил позже представитель корпорации Samsung, время жизни технологии Blu-Ray
вряд ли превысит 5 лет. А корпорация Hitachi уточнила, что будет
совершенствовать технологию HD-DVD и не собирается полностью прекращать работу
над этим проектом, несмотря на отказ представителей кинобизнеса ее
использовать. Основная причина, которая заставляет производителей внедрять
технологии Blu-Ray и HD-DVD,- это видеоформат высокого разрешения HD (High
Definition). Если в обычном видеокадре насчитывается 525 строк развертки в
изображении, то кадр изображения с высокой четкостью содержит от 720 до 1080
строк развертки. Соответственно, стандартного объема DVD не хватает для записи
фильмов в формате HD. Двумя группами производителей были разработаны довольно
похожие друг на друга новые стандарты компакт-дисков с чтением/записью голубым
лазером. Уменьшение длины волны (405 нм вместо 650 нм в DVD) позволило
уменьшить дифракцию, а это обеспечивает более точную фокусировку на поверхности
чтения/записи. Компакт-диск HD-DVD по конструкции аналогичен традиционному
компакт-диску DVD и состоит из двух соединенных оборотными сторонами подложек
диаметром 120 мм и толщиной 0,6 мм. У компакт-диска может быть до трех слоев по
15 Гбайт для записи данных, что дает в сумме 45 Гбайт или до 12 часов записи в
формате HD. Формат Blu-Ray имеет толщину подложки всего 0,1 мм (остальные
размеры аналогичны DVD), для нее используется специальное полимерное покрытие,
которое устойчиво к протирке диска бытовыми средствами очистки и на котором не
остаются царапины. Компакт-диск может иметь до двух слоев, хотя анонсируются и
четырехслойные варианты. Однослойный диск формата Blu- Ray имеет емкость
23,3/25/27 Гб. для записи данных или 9 часов видео HD. Для обоих форматов
используются приводы компакт-дисков, по габаритам и внешнему виду аналогичные
приводам DVD. Плюс в новых приводах можно читать и писать компакт-диски формата
DVD, а также читать формат CD. Но не следует думать, что мы обязательно станем
в будущем пользоваться Blu-Ray или HD-DVD, т. к. регулярно поступают сообщения
о новых технологиях, в частности, о голографической записи, когда на диск
записывается несколько сотен гигабайт информации и т. д. В общем-то, можно
сказать, прогресс в области компьютерных технологий идет так стремительно, что
прогнозировать на длительный срок, что и как будет - неблагодарное дело.
Следует указать на ряд проблем для победителя
гонки с голубым лазером. Хотя Blu-Ray и остался в гордом одиночестве,
пользователи не стремятся в магазины за такими дисками и приводами. И дело не
только в цене. В первую очередь, технология Blu-Ray была разработана для защиты
авторских прав киноиндустрии, поэтому об интересах пользователей компьютеров
думали в последнюю очередь. Соответственно, вопрос о хранении произвольных
данных на дисках Blu-Ray пока остается открытым, т. к. неясно, можно ли будет
прочитать записанный на одном компьютере диск на другом, поскольку в технологии
Blu-Ray используются многочисленные системы защиты от несанкционированного
чтения и копирования. Причем имеет место жесткая система лицензирования и
отбора заводов, которые имеют право выпускать продукцию с технологией Blu-Ray.
Еще одна "ложка дегтя" для технологии Blu-Ray состоит в том, что
разработчики, как и для DVD, установили зоны пользования (коды регионов),
правда, всего три:
(А) - Америка, Восточная и Юго-Восточная Азия
(исключая Китай);
(В) - Европа, Океания, Африка, Ближний Восток;
(С) - Центральная и Южная Азия, Монголия,
Россия, Казахстан, Китай.
Трудно сказать, с какой позиции подходили к
определению зон, но Россия и Украина оказались в разных.
.
BLU-RAY
НА
КОМПЬЮТЕРЕ
Самое дешевое решение при наличии
соответствующей аппаратной части. Производители компьютерной техники уловили
тенденцию и начали снижать цены. В магазинах появились Blu-ray-приводы
стоимостью около 4000 рублей. И самое главное: практически любой компьютер,
купленный не более трёх лет назад, после небольшой модернизации способен без
торможения и зависаний воспроизводить видеодиски формата Blu-ray. Еще менее
четырёх лет назад на такое были способны лишь очень мощные (по меркам того
времени) компьютеры.
Компания AMD встроила аппаратный ускоритель для
декодирования видео Blu-ray во все свои видеочипы начиная с серии Radeon HD
2000, а NVIDIA реализовала поддержку работы с новым форматом начиная с плат
модельного ряда GeForce 8000. Оба разработчика предусмотрели поддержку HDCP и
возможность передачи видеосигналов через DVI или HDMI. В дополнение к этому они
обеспечили подачу аудиосигнала прямо на видеовыход без потери качества. Тем
самым параметры сигнала удовлетворяют требованиям спецификации HDMI,
предусматривающей одновременную передачу изображения и звука. При этом оба
производителя пошли каждый своим путем: NVIDIA просто снимает аудиосигнал с
порта S/PDIF материнской платы и передает его по внутреннему кабелю на видеоплату,
а специалисты AMD добавили к графическому чипу еще и аудиочип. Это позволяет
видеоплате работать в режиме звуковой платы, исключая применение ненужных
дополнительных проводов.
Топовые видеоплаты обладают высокой
производительностью и поддерживают ускорение декодирования Blu-ray, но им
требуется много места и компьютерный корпус соответствующего размера. Они
потребляют много энергии, выделяют много тепла, а охлаждающие их кулеры сильно
шумят. Однако производители позаботились и об этом: сегодня в продаже доступны
материнские платы с интегрированными графическими подсистемами, оснащенными
аппаратными ускорителями для работы с форматом Blu-ray. Полную поддержку
Blu-ray компания AMD реализовала в чипсетах поколения 780G и старше, а NVIDIA -
начиная с nForce 780. Не собирается отставать от конкурентов и Intel, оснастив
свой чипсет G45 блоком аппаратного ускорения воспроизведения Blu-ray. Кроме
того, недорогие модели видеоплат с пассивным охлаждением также поддерживают
ускорение декодирования видео высокой четкости.
К сожалению, поддержка HDCP не является пока что
обязательной ни для видеоплат, ни для материнских плат с интегрированной
графикой, поэтому экономные производители отключают эту функцию, чтобы не
платить лицензионные отчисления. Вот почему перед покупкой следует обязательно
заглянуть в инструкцию и проверить наличие поддержки HDCP вашей будущей
графической или материнской платой. Если же они оснащены портом HDMI, то точно
поддерживают формат Blu-ray. Вы очень легко можете проверить, будет ли ваш компьютер
работать с Blu-ray-дисками. Для этого установите последнюю версию программы
CyberLink Blu-ray Advisor (www. cyberlink.com) и запустите ее. После проведения
тестирования компьютера она выдаст рекомендации по замене компонентов (кроме
привода), которые не поддерживают воспроизведение Blu-ray-дисков.
Рис. 2. HD-DVD привод
Пишущий Blu-ray-привод: Универсальное решение по
доступной цене. Первые пишущие Blu-ray-приводы появились в продаже в начале
2006 года по цене около 36 000 рублей - очень большая сумма. Сегодня уже, по
крайней мере, три производителя предлагают такие устройства по цене от 8000
рублей. Вы наверняка помните, что совсем недавно за такие деньги можно было
купить хороший пишущий DVD. Впрочем, чистые Blu-ray-диски по-прежнему стоят
достаточно дорого. Например, обычный однослойный пустой диск Blu-ray для
одноразовой записи емкостью 25 Гбайт (BD-R) продается за 400 рублей, а диск с
возможностью перезаписи (BD-RE) - за 500 рублей. Разница в стоимости одного
гигабайта у современных винчестеров (около 4 рублей) и Blu-ray (около 15
рублей) достигает нескольких раз. Если ваше желание купить устройство записи
нового формата еще не исчезло, обратите внимание на модель GGW-H20L от компании
LG. Этот пишущий Blu-ray-привод можно смело отнести к категории техники высшего
класса. Практически по всем параметрам он демонстрирует наилучшие показатели и
только по уровню шума при работе уступает конкурентам. Перечень возможностей
топ-модели LG GGW-H20L удовлетворит любого пользователя: она записывает диски
Blu-ray со скоростью 6х, благодаря чему 25 Гбайт данных займут свое место на
диске всего за 21 минуту и 27 секунд. Это устройство воспроизводит DVD и CD со
скоростью 16х и 40х соответственно. Менее важный, но не менее приятный бонус
заключается в совместимости GGW-H20L с HD DVD: фильмы на дисках этого формата
сейчас можно купить по бросовой цене. Низкая стоимость и соотношение -
цена/качество вне всяких похвал, для тех, кто хочет время от времени записывать
данные на Blu-ray.
Единственная более-менее серьезная альтернатива
- привод Lite-On LH-2B1S, который при цене около 10 000 рублей имеет несколько
худшие характеристики: у него отсутствует совместимость с HD DVD, и он не может
записывать DVD-RAM. К его сильным сторонам можно отнести существенно более
низкий уровень шума при работе. При использовании компьютера в жилой комнате
это может стать решающим преимуществом. Комбинированные Blu-ray-приводы:
наилучший выбор для любителей HD-фильмов
До тех пор пока цены на чистые Blu-ray-диски не
снизятся, оптимальным выбором будут являться комбинированные приводы. В свое
время так назывались устройства, которые воспроизводили DVD и записывали CD.
Сегодняшние комбоприводы умеют записывать DVD и CD, а также читать диски
формата Blu-ray. И в этом классе можно выделить наилучшую по соотношению цены и
качества модель. За какие-то 4500 рублей вы получите все преимущества модели LG
GGC-H20L. Этот привод решительно укладывает конкурентов на лопатки по
характеристикам, комплектации и цене. По своим возможностям, включающим
воспроизведение HD DVD, соответствует модели GGW-H20L (только записывать
Blu-ray-диски не умеет) - большего за 4500 рублей и желать нельзя. Еще одна
деталь для тех, кто неравнодушен к вопросам дизайна: привод LG GGC-H20L поставляется
со сменными панелями трех разных цветов (черного, серого и серебристого). Кроме
того, панель нужного цвета можно купить отдельно.
7.1 ПРИВОДЫ
BLU-RAY-ROM
Относительно молодой класс устройств. К третьей
группе Blu-ray-приводов относятся устройства без функции записи. Этот класс
относительно молод. Для массового потребителя подобные устройства будут
интересны лишь тогда, когда их цена окажется существенно ниже стоимости
комбо-приводов. Лучшая из новинок - Sony NEC Optiarc BDU-X10S - стоила в России
5000 рублей, а модель производства Lite-On - около 4000 рублей. Это очень
дорого, если учесть, что новинки обладали худшими по сравнению с комбоприводом
LG GGC-H20L характеристиками. Вот почему приводы Blu-ray-ROM вряд ли будут
пользоваться спросом у покупателей. Впрочем, для кого-то (речь идет в первую
очередь о корпоративных клиентах) решающим может оказаться тот факт, что привод
не может записывать данные.
Как только в магазинах появились первые модели
Blu-ray-плееров, практически сразу же возник рынок пиратских дисков формата
Blu-ray. При покупке в сомнительных местах - в интернет-магазинах или на рынке
- следует обращать внимание на наличие специального клейма на болванке.ray
фильмы сегодня можно копировать без особых проблем: одна из лучших программ для
копирования Blu-ray с фильмом на винчестер и запрещенная в ряде зарубежных
стран, утилита: AnyDVD HD Blu-Ray обходит все системы защиты практически любого
Blu-ray-диска. Даже ребенок сможет считать данные и записать их на новый диск.
Примечание: Как известно, многие лицензионные BD
с фильмами имеют региональную кодировку (A, B и C). То есть диск, произведенный
в США, не будет воспроизводиться на устройстве, произведенным в России, и
наоборот. Сделано это для того, чтобы избежать реэкспорта, в том числе, чтобы
облегчить ситуацию с правами и лицензионными отчислениями. Но простому
пользователю эти ограничения только мешают. Кроме того, они напрямую нарушают
его права. Разве не абсурдно было бы запретить читать в России книгу, купленную
в Штатах? А ведь это одно и то же! Поэтому никаких юридических ограничений на
снятие региональной кодировки не существует. Данная ситуация аналогична той,
что была еще на заре эры DVD, когда один хакер взломал региональную защиту и
был за это привлечен к суду по иску компаний-производителей. Иск компании
проиграли (что логично), и с тех пор таких процессов больше не затевали. Ни
какой принципиальной разницы между DVD и BD в данном случае нет. Так что снятие
региональной кодировки BD, равно как и резервное копирование (без последующей
передачи диска третьим лицам, не говоря уже об извлечении коммерческой выгоды),
не нарушает существующее законодательство об авторских и смежных правах.
.
ПРОИЗВОДИТЕЛИ ПРИВОДОВ КОМПАКТ-ДИСКОВ
Разрабатывают и выпускают приводы компакт-дисков
множество компаний, но в России наибольшую известность имеют следующие: ASUS,
Pioneer, Samsung, LG, Lite-On. Продукция других фирм появляется в магазинах
очень редко, а многие бренды, ранее бывшие популярными, ушли с рынка. Далее
приведены краткие характеристики компаний, продукцию которых можно встретить в
компьютерных магазинах.
Продукция корпорации ASUSTeK Computer Inc в
настоящее время наиболее популярна в России, т. к. имеет неплохие
характеристики и невысокую цену. Выпускала практически всю номенклатуру оптических
приводов: DVD и CD в различных модификациях.
Корпорация Pioneer Corporation специализируется
на выпуске различной аудио- и видеопродукции - многие знают ее знаменитые
звуковые колонки - одни из лучших. Для компьютеров компания выпускала различные
модели приводов DVD и Blu-Ray/DVD. В последнее время компания передала выпуск
ряда устаревшей продукции другим компаниям, в том числе всех приводов
компакт-дисков для компьютеров, которые производят модели приводов как под
своим логотипом, так и под брендом Pioneer.
Корпорация Samsung предлагает на 2010 г.
оптические приводы формата DVD-RW: SH-S223F и SH-S223Q. Приводы формата Blu-Ray
не выпускаются.
Корпорации TEAC Corporation в Токио и имеющая
подразделение в Германии, производит весь спектр приводов оптических дисков.
Ранее ее приводы компакт-дисков считались одними из самых удачных, сейчас ее
продукция встречается реже, но все равно пользуется уважением.
Корпорация Plextor производит оптические
приводы, оптические диски, различные портативные приводы CD/DVD и HDD. Ее
продукция не так популярна в России, как других именитых производителей, но
пользуется уважением у пользователей компьютеров.On
Корпорация Lite-On IT входит в состав
тайваньской группы Lite-On Group, которая объединяет 9 компаний. Ее история началась
в 1995 г. в качестве производителя приводов компакт-дисков, в дальнейшем, в
2006 г., было куплено предприятие BenQ по производству приводов компакт-дисков.
В последнее время продукция этой компании достаточно популярна в России. Для
компьютеров выпускается широкая номенклатура приводов всех форматов, в том
числе формата Blu-Ray.
Тайваньская компания AOpen основана в 1996 г.
Выпускает широкую номенклатуру комплектующих изделий для компьютеров:
материнские платы, приводы CD, мультимедийные продукты и т. д.(NEC)
Корпорация Sony ранее выпускала несколько
моделей приводов компакт-дисков форматовDVD и Blu-Ray. В настоящее время
корпорацией Sony выпускаются приводы компакт-дисков совместно с компанией NEC.
.
Корпорация LG Electronics выпускает приводы компакт-дисков
для чтения и записи всех форматов.
.
ВИРТУАЛЬНЫЕ ПРИВОДЫ И ОБРАЗЫ ДИСКОВ
Что такое образ диска и виртуальный привод.
Образ диска и виртуальный DVD, что это? Рано или поздно, вы скачаете игру или
фильм, в виде файла-образа диска. Образ диска, это точная копия CD или DVD
диска на котором записаны фильм или игра или ещё что-то.
Такую копию можно сделать при помощи специальных
программ, таких как Alcohol 120%, UltraISO, PowerISO, NERO, Daemon Tools и
других. Для чего это нужно? Когда у вас есть образ диска, вы можете, сделать
так, что ваш компьютер будет думать, что у вас в DVD приводе находится диск с
игрой или фильмом. Так же вы можете записать этот образ на чистый диск и таким
образом получить точную копию, диска с которого был сделан образ.
Что бы обмануть компьютер и заставить его
думать, что у него в DVD приводе есть диск, нужно воспользоваться программой,
которая добавляет в ваш компьютер виртуальный DVD/CD привод. И потом в этот
виртуальный привод монтировать (загрузить) образ диска. В результате у вас
компьютер будет думать, что у него два DVD привода и в одном из этих приводов
есть DVD или CD диск. На картинке один привод, хотя на самом деле на компьютере
вообще нет ни одного DVD привода, а этот виртуальный.(3.1)
Причём сейчас, программы эмулируют уже HD DVD,
отличие от простого DVD, в размере поддерживаемых дисков. Если посмотрите, то в
одном приводе смонтирован образ игры. Вольт размером 6.78 гб. хотя обычный, не
двухслойный, DVD всего 4.7 Гб.
Преимуществ такого решения, очень много. Во первых
скорость работы у виртуального привода больше, он не шумит, нет нужды постоянно
вытаскивать диски и вставлять новые. Например, если у вас есть игры, которые
играют, только когда в DVD приводе есть диск, то вы можете сделать образы этих
дисков и смонтировать их в виртуальные приводы, и тогда вам не придётся
постоянно менять диски, перед тем как играть в ту или иную игру. Так же вы
можете поделиться своим диском с другими, делаете образ диска и через торрент
можете передать его друзьям. Если они захотят иметь физический диск, то просто
запишут файл-образ на пустой диск, единственное, у них не будет красивой
картинки на диске.
Каждому диску в системе, не важно, жесткий это
диск или DVD привод, присваивается одна из букв английского алфавита. Поэтому
общее количество дисков не может превышать 26. Т.е если у вас есть один жёсткий
диск плюс один настоящий DVD привод, то вы можете ещё подключить 24 виртуальных
DVD привода. Единственный недостаток виртуальных приводов, заключается в том,
что образы дисков хранятся на вашем жёстком диске и занимают место. Современные
игры и фильмы высокой чёткости имеют большой размер, и в итоге занимаемое ими
место может, исчисляется сотнями гигабайт.
Самые популярные файлы образов имеют расширения
*.iso; *.nrg; *.mds; *.mbf; *.cue; *.bin; *.ccd, и есть ещё десяток разных
расширений.
Программы, которые создают виртуальные DVD
приводы, поддерживают большинство этих форматов. Бесплатный вариант, маленькая
DAEMON Tools lite. Программа висит в трее и может создавать четыре виртуальных
привода.(3.4)
Ну а сама программа DAEMON Tools PRO, может ещё
и делать образы с диска. Ещё есть хорошая программа, Alcohol 120%. Обе эти
программы схожи по функциональности.
Ещё один момент заключается в том, что образ,
это по сути тот же архив, когда вы создаёте образ диска, то у вас получается
один файл. И если вам захочется, что-то добавить в уже созданный файл-образ, то
придётся воспользоваться специальными программами, например UltraISO или
PowerISO.
<#"656033.files/image007.jpg"> <#"656033.files/image008.jpg"> <#"656033.files/image009.jpg"> <http://luzerblog.ru/img/upload/Sepulka/8ez1g81yxhemxhp.JPG>
Рис 3.4
10.
ЗАКЛЮЧЕНИЕ
Таким образом, после изучения всего собранного
материала можно с уверенностью утверждать о безудержном стремительном развитии
как приводов, так и прочей цифровой техники. Всего за несколько десятилетий
своего существования цифровые технологии шагнули далёко вперёд от своего
начального уровня, развивались и росли вместе с нами. Сменяли поколение за
поколением, при том что основные принципы их работы почти не подверглись
изменениям. В частности, развитие дисковых приводов очень ощутимо для
современников. Появление новых форматов записи, увеличение объёма хранимых
данных на носителях, наращивание скорости записи и чтения, повышение надёжности
и износостойкости приводов, их обилие и многообразие на рынке цифровых
технологий - всё это указывает на неуклонное развитие цифровых приводов и их
незаменимость в нынешнем мире.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. http://www.razlib.ru/kompyutery_i_internet/zapis_cd_i_dvd_professionalnyi_podhod/p3.php
. http://www.3dnews.ru/panasonic/tech/thin-drive/
. http://www.compuhome.ru/dvd.html
. http://oiltrend.ru/information/Privodi_kompakt_diskov_i_DVD
. http://www.about-pc.narod.ru/part11/disk6.html
. http://www.referat-web.ru/content/referat/computers/computers273.php
. http://www.compress.ru/Article.aspx?id=10324#02
. http://deviceinform.ru/index.php?option=com_content&view=article&id=222:privod-kompaktdiskov-i--&catid=6:noutbuk-effektivnoe-ispolzovanie
. http://luzerblog.ru/post157
. http://www.master-hard.com/?p=1750
. http://argo-web.h1.ru/pcworld/cdrom/cdrom29.html
. http://cherev.ru/obrazy-diskov-i-virtualnye-privody-zachem-oni-nuzhny/
. http://mlbpg.narod.ru/read/cd-rom.html
. http://www.megabook.ru/Article.asp?AID=607315
