Планирование конструкторской подготовки производства
Федеральное
государственное бюджетное образовательное учреждение высшего профессионального
образования «Московский государственный технический университет им. Н. Э.
Баумана»
Калужский
филиал
ОТЧЕТ
о выполнении
лабораторной работы
«ПЛАНИРОВАНИЕ
КОНСТРУКТОРСКОЙ ПОДГОТОВКИ ПРОИЗВОДСТВА»
Студент:
Ефимочкина Феодора
Группа:МВТ-61
Преподаватель:
Иконникова И.В.
Калуга,
2013г.
Цель работы
Закрепление теоретических знаний по теме
«Конструкторская подготовка производства»; освоение методики расчетов,
связанных с планированием конструкторской подготовки производства.
Задание
• Рассчитать трудоемкость работ по
стадиям конструкторской подготовки производства.
• Определить продолжительность стадий
конструкторской подготовки производства.
• Построить календарный график
конструкторской подготовки производства.
• Рассчитать затраты на конструкторскую
подготовку производства.
Исходные данные
№
варианта
|
Кол-во
оригинальных деталей, шт.
|
Категория
новизны
|
Группа
сложности
|
9
|
180
|
А
|
1
|
Расчет трудоемкости работ по стадиям
конструкторской подготовки
ст1=48(н/ч)
- трудоемкость работ на 1-й стадиист2=108(н/ч) - трудоемкость работ
на 2-й стадии
Qст3=216(н/ч) - трудоемкость работ на
3-й стадии
ст4=nориг.*tij4=180*1,25=225(н/ч)
- трудоемкость работ на 4-й стадии
ориг -
количество оригинальных деталей;ij4 - трудоемкость на одну
оригинальную деталь изделия i-й группы новизны j-й группы сложности по 4-й
стадии.
ст5=nориг.*tij5+Qтп+Qизг+Qисп+Qотл
=180*2,3+18258,12+1440+48+23,4=20183,5 (н/ч) -
трудоемкость работ на 5-й стадии tij5 -
трудоемкость на одну оригинальную деталь изделия i-й группы новизны j-й группы
сложности по 5-й стадии.
Трудоемкость технологической подготовки опытного
образца:
тп=Qрт+Qко+Qи
осн=9870,1+3610,8+4777,2=18258,1 (н/ч)
Трудоемкость разработки технологических
процессов опытного образца:
рт=nориг.*(tртi*кртi)=180*(27,6*0,2+10,1*0,26+22,8*0,41+6,2*1,6+8,2+1,5+10,8*1,4)=180*54,834=9870,1(н/ч)
ртi -
трудоемкость разработки технологического процесса i-го вида работ на одну
оригинальную деталь.
кртi - коэффициент, учитывающий
количество разрабатываемых технологических процессов для i-го вида работ на
одну оригинальную деталь.
Трудоемкость конструирования оснастки:
ко=nориг.*∑(tкоi*коснi)=180*(123,2*0,1+211,6*0,01+35*0,05+6,5*0,04+9,7*0,12+17,5*0,14)=180*20,06=3610,8
(н/ч)
ко i -
трудоемкость конструирования i-го вида оснастки или инструмента.
косн i - средний коэффициент
оснащенности по i-му виду оснастки или инструмента.
Трудоемкость изготовления оснастки:
и осн =nориг.*
∑(Ккоi*tоснi)= 180*(0,1*150+0,01*170+0,05*100
+0,04* 15+ 0,12 * 12 + 0,14*20)=180*26,54=4777,2 (н/ч)
Трудоемкость изготовления опытного образца:
изг =
nориг.*tоj=180*8=1440 (н/ч)
оj -
трудоемкость изготовления одной детали j-й группы сложности.
Трудоемкость испытаний опытного образца:исп
=74(н/ч)
Трудоемкость отладки опытного образца:
отл=
nориг.*tijотл=180*0,13=23,4 (н/ч)
ijотл -
трудоемкость на одну оригинальную деталь на этапе отладки в соответствии с
группой новизны и сложности
Таблица 1 Трудоемкость работ по стадиям
конструкторской подготовки производства
Наименование
стадии
|
Трудоемкость
работ, н/ч
|
Техническое
задание
|
48
|
Техническое
предложение
|
108
|
Эскизный
проект
|
216
|
Технический
проект
|
225
|
Рабочая
документация
|
20183,5
|
Трудоемкость
общего количества оригинальных деталей изделия на стадии рабочей документации
|
414
|
Трудоемкость
технологической подготовки опытного образца
|
18258,1
|
Трудоемкость
изготовления опытного образца
|
1440
|
48
|
Трудоемкость
отладки опытного образца
|
23,4
|
ИТОГО:
|
20780,5
|
Определение продолжительности стадий
конструкторской подготовки производства
конструкторский подготовка
производство затрата
Продолжительность стадий, в днях:
продолжительность i-й стадии.
трудоемкость выполнения i-й стадии по категории
работающих, принятой для расчета продолжительности этапа.
коэффициент, учитывающий необходимое время на
согласование, доработку и утверждение работ.
количество ИТР (рабочих), занятых разработкой
данной стадии.
средняя продолжительность рабочего дня. (8 ч.) -
коэффициент выполнения плановых заданий или норм: для ИТР - 1,15; для рабочих -
1,2.
Таблица 2. Соотношение трудоемкости работ по
категориям работающих
Стадия
|
Процент
работ на стадии по категориям работающих,%
|
|
ИТР
|
Служащие
|
Рабочие
|
1
|
47,04
|
0,96
|
-
|
2
|
97,2
|
10,8
|
-
|
3
|
162
|
54
|
-
|
4
|
157,5
|
67,5
|
-
|
5
|
4036,7
|
2018,4
|
14128,5
|
=1,33 раб. дней
=0,92 раб. дней
=1,91 раб. дней
=1,11 раб. дней
=50,35 раб. Дней
Построение календарного графика
конструкторской подготовки производства
Таблица 3. График конструкторской подготовки
производства
№
этапа
|
Наименование
стадий
|
Общий
объем работ, н/ч
|
Кол-во
исполнителей, чел.
|
Календарный
период (дни)
|
1
|
Техническое
задание
|
48
|
5
|
1,33
|
2
|
Техническое
предложение
|
108
|
15
|
0,92
|
3
|
Эскизный
проект
|
216
|
12
|
1,91
|
4
|
Технический
проект
|
225
|
20
|
5
|
Рабочая
документация
|
20183,5
|
38
|
50,35
|

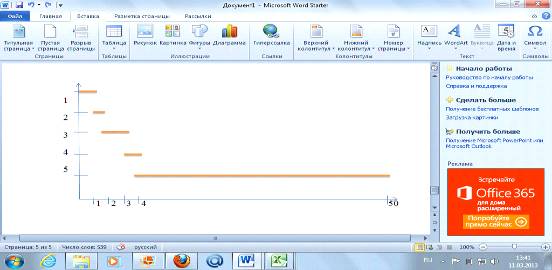

Рис. 1- График конструкторской подготовки
производства.
Расчет затрат на конструкторскую
подготовку производства
тарифный фонд заработной платы (основная зарплата).
объем работ i-й стадии.
средняя часовая ставка работающего i-й стадии.
= 47,04*20,68+0,96*16,8=988,92руб.
= 97,2*20,68+10,8*16,8=2191,54руб.
= 162*20,68+54*16,8=4257,36руб.
= 157,5*20,68+67,5*16,8=4391,1руб.
= 4036,7*20,68+2018,4*16,8+14128,5*18,38=377069,91руб.
Таблица 4. Основная заработная плата
Категория
служащих
|
Объем
работ по стадиям, н/ч
|
Средняя
часовая ставка, руб.
|
Основная
зарплата
|
|
1
|
2
|
3
|
4
|
5
|
|
|
ИТР
|
47,04
|
97,2
|
162
|
157,5
|
4036,7
|
20,68
|
93069,1
|
Служащие
|
0,96
|
10,8
|
54
|
67,5
|
2018,4
|
16,8
|
36147,89
|
Рабочие
|
-
|
-
|
-
|
-
|
14128,5
|
18,38
|
259681,83
|
Итого
|
48
|
108
|
216
|
225
|
20183,6
|
|
388898,82
|
Дополнительная заработная плата по
категориям работников:
ИТР - 20%;
Служащие - 10%;
Рабочие - 15%.
Единый социальный налог- 26%.
Дополнительная зарплата ИТР =
93069,1*0,2=18613,82руб.
Дополнительная зарплата служащим=
36147,89*0,1=3614,79руб.
Дополнительная зарплата рабочим=
259681,83*0,15=38952,27руб.
Дополнительная зарплата
=18613,82+3614,79+38952,27=61180,88
ЕСН=(ОЗП+ДЗП)*30%= (388898,82+38952,27)*0,26=111241,28руб.
Таблица 5. Смета затрат на конструкторскую
подготовку производства
№
п/п
|
Наименование
статей расходов
|
Норматив
для укрупненного расчета, %
|
1
|
Основные
материалы и полуфабрикаты
|
31111,905
|
8
|
2
|
Покупные
изделия
|
15555,952
|
4
|
3
|
Основная
заработная плата
|
388898,82
|
|
4
|
Дополнительная
заработная плата
|
61180,88
|
|
5
|
Единый
социальный налог
|
111241,28
|
|
6
|
Косвенные
расходы
|
151670,53
|
39
|
Итого:
|
|
759659,36
|
100
|
