Исследование методов крепления многогранных неперетачиваемых пластин

Лабораторная работа №1

резец сменная пластинка крепление

Исследование методов крепления многогранных неперетачиваемых пластин (МНП) и конструктивных особенностей резцов с механическим креплением.

Цель: Изучение конструктивных особенностей резцов с многогранными твёрдосплавными пластинами, а также достоинств и недостатков различных способов установки в державке резца многогранных сменных пластинок.

Оборудование и объекты изучения: резец с механическим креплением МНП клин-прихватом и базированию по отверстию, штангенциркули, угломеры, ключи крепёжные, прихват фрезерный, индикаторная стойка.

Резцы с механическим креплением пластин.

Состоят из корпуса (державки), сменной многогранной пластины (СМП), узла базирования и механического крепления. Широко распространены вследствие их существенных преимуществ по сравнению с напайными.

Преимущества:

1)      Простота изготовления (дешевизна)

Недостатки:

1)      Клин соприкасается с режущей кромкой, часто появляются сколы.

2)      Не обеспечивается жесткое крепление.

Крепление пластинки плоским клином имеет ряд недостатков, обусловленных неудовлетворительной схемой приложения сил зажима, направленных навстречу действующей силе резания, и неопределённостью ее базирования на опорной поверхности.

В значительной степени исключить недостатки крепления плоским клином позволяют конструкции резцов, в которых пластинки закрепляют с помощью углового рычага, качающегося штифта и косой тяги. Во всех этих конструкциях сила зажима пластинки по направлению совпадает с силой резания, что улучшает условия базирования и повышает надежность крепления пластинки.

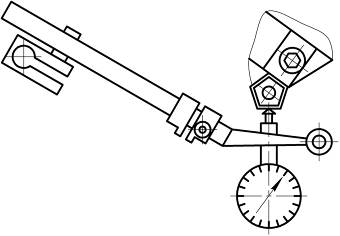

Рисунок 1.1 - Схема измерения установочных размеров

Таблица 1.1 - Протокол измерений установочных размеров

                                   Измерение Резец

1

2

3

5

Ср. суммарное отклонение

Прихватом сверху (Трехгранная мнп)

0,01

0,02

0

-

-

0,015

Клин (пятигранная мнп)

0,03

0,05

0,01

0,01

0

0,02

Клин прихват (четырехгранная мнп)

0,06

0,01

0,03

-

0,025

Подвижная опора (четырехгранная мнп)

0,01

0,03

0,02

0,04

-

0,025

L-образный рычаг (двугранная мнп)

0,01

0,03

-

-

-

0,02

Клин прихват (четырехгранная мнп)

0,03

0,02

0,01

-

0,015


Вывод: изучили конструктивные особенностей резцов с многогранными твёрдосплавными пластинами, а также достоинств и недостатков различных способов установки в державке резца многогранных сменных пластинок. Исходя из данных таблицы, можно сделать вывод, что наилучшая точность установки пластины дает крепление прихватом сверху, наихудшую - подвижная опора.
