Выбор технологического оборудования
Практическая
работа
Выбор
технологического оборудования
Цель работы: приобретение
практических навыков выбора оборудования по справочникам в зависимости от вида
обработки, типа производства и габаритов детали с целью минимальной
себестоимости обработки.
Варианты заданий
Задание №1
Требуется выбрать оборудование токарной и
шлифовальной групп. Для токарной операции рекомендуются токарные автоматы и
полуавтоматы, токарно-револьверные станки, токарные станки. Для шлифовальной
операции круглошлифовальные станки.
Рисунок 1 - Эскиз заготовки
Для обработки детали данной операции выбирается
настольный токарный станок модели СКТ100-01. Станок имеет главный параметр -
наибольший диаметр обрабатываемой заготовки над суппортом в мм. У данного
станка этот параметр составляет 90мм, а диаметр обрабатываемой детали 10мм -
что полностью удовлетворяет требованиям. Станок предназначен для токарной
обработки деталей, требующих последовательного применения различных режущих
инструментов. Изготовление детали происходит за ряд последовательных переходов.

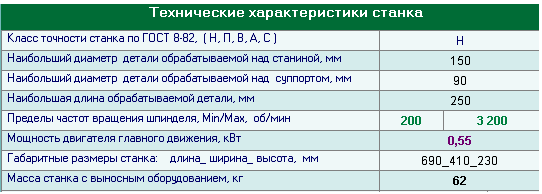

Таблица 1 - Технические характеристики станка
СКТ100-01
Задание №2
Требуется выбрать оборудование токарной и
шлифовальной групп. Для токарной операции рекомендуются токарные автоматы и
полуавтоматы, токарно-револьверные станки, карусельные и лоботокарные станки.
Для шлифовальной операции круглошлифовальные станки.
Рисунок 2 - Эскиз заготовки
Для обработки детали данной операции выбирается
универсальный токарный станок модели ВШ-28. Станок имеет главный параметр -
наибольший диаметр обрабатываемой заготовки над суппортом в мм. У данного
станка этот параметр составляет 125мм, а диаметр обрабатываемой детали 100мм -
что полностью удовлетворяет требованиям. Станок универсальный настольный модели
ВШ-028 предназначен для наружного и внутреннего точения, нарезания правой и
левой резьб, фрезерования и сверления по металлу и дереву

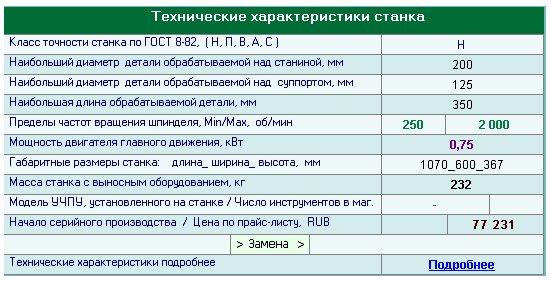

Таблица 2 - Технические характеристики станка
ВШ-28
Задание №3
Требуется выбрать оборудование токарной и
разрезной групп. Для токарной операции рекомендуются токарные автоматы и
полуавтоматы, токарно-револьверные станки, токарные станки. Для разрезной
операции разрезные станки.
Рисунок 3 - Эскиз заготовки
Для обработки детали данной операции для отрезки
заготовки выбирается настольный токарный станок модели СКТ100-01. В качестве
инструмента отрезной резец. Станок имеет главный параметр - наибольший диаметр
обрабатываемой заготовки над суппортом в мм. У данного станка этот параметр
составляет 90мм, а диаметр обрабатываемой детали 10мм - что полностью
удовлетворяет требованиям.
Таблица 3 - Технические характеристики станка
СКТ100-01
Задание №4
Требуется выбрать оборудование токарной группы.
Для токарной операции рекомендуются токарные автоматы и полуавтоматы,
токарно-револьверные станки, токарные копировальные станки.
Рисунок 4 - Эскиз заготовки
Для обработки детали данной операции выбирается
токарный копировальный станок модели КТ131. Станок имеет главный параметр -
наибольший диаметр обрабатываемой заготовки над суппортом в мм. У данного
станка этот параметр составляет 30мм, а диаметр обрабатываемой детали 15мм -
что полностью удовлетворяет требованиям. Станок предназначен для токарной
обработки деталей тел вращения с прямолинейным и криволинейным профилем из
гладких и цилиндрических заготовок.

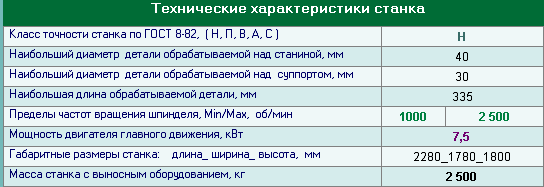

Таблица 4 - Технические характеристики станка
КТ131
Задание №5
Требуется выбрать оборудование токарной и
шлифовальной групп. Для токарной операции рекомендуются токарные автоматы и
полуавтоматы, токарно-револьверные станки и токарные станки. Для шлифовальной
операции круглошлифовальные станки.
Рисунок 5 - Эскиз заготовки
Для обработки детали данной операции выбирается
специальный токарный станок модели РТ817 (РМЦ 4800). Станок имеет главный
параметр - наибольший диаметр обрабатываемой заготовки над суппортом в мм. У
данного станка этот параметр составляет 1100 мм, а диаметр обрабатываемой
детали 1000мм - что полностью удовлетворяет требованиям. Станок РТ817
предназначен для выполнения разнообразных токарных работ, включая точение
конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Высокая
мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя
и подач позволяют полностью использовать возможности прогрессивных инструментов
при обработке различных материалов.

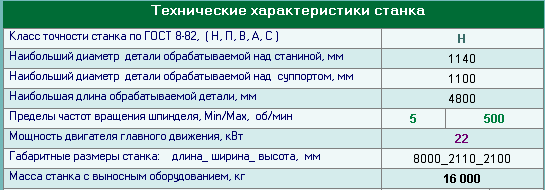

Таблица 5 - Технические характеристики станка
РТ817 (РМЦ 4800)
Задание №6
Требуется выбрать оборудование токарной и
шлифовальной групп для обработки отверстия и торца детали. Для токарной
операции рекомендуются токарные автоматы и полуавтоматы, токарно-револьверные
станки, карусельные и лоботокарные станки. Для шлифовальной операции
внутришлифовальные станки.
Рисунок 6 - Эскиз заготовки
На данной операции используется
внутришлифовальный станок мод. 3К227А. Главный параметр данного станка -
наибольший параметр обрабатываемого отверстия - до100мм, так как в детали
шлифуется отверстие ø70, то
станок полностью удовлетворяет требованиям. Станок предназначен для обработки
отверстий и торцов в деталях типа втулок, зубчатых колес, фланцев, шкивов
инструментальных конусов, шпинделей.
Таблица 6 - Технические характеристики станка
3К227А
Задание №7
Требуется выбрать станок сверлильной группы для
обработки отверстий в плоской детали. Для сверлильной операции рекомендуются
вертикально- и радиально-сверлильные станки.

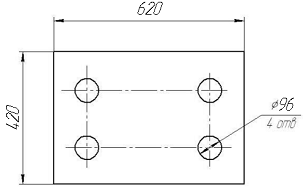

Рисунок 7 - Эскиз заготовки
Для обработки детали на операции - выбирается
радиально-сверлильный мод. 2К58. Станок обеспечивает обработку отверстий в
крупногабаритных деталях диаметром до 100 мм. Так как в детали сверлятся
отверстия ø96, то данный
станок также удовлетворяет требованиям.
Таблица 7 - Технические характеристики станка
2К58
Задание №8
токарный деталь заготовка станок
Требуется выбрать станок сверлильной группы для
обработки отверстий в корпусной детали. Для сверлильной операции рекомендуются
координатно-расточные и горизонтально-расточные станки.

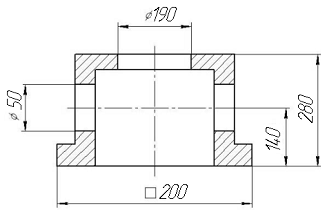

Рисунок 8 - Эскиз заготовки
Для обработки отверстия ø50мм
выбирается радиально-сверлильный горизонтальный станок мод. ОС 2660. Станок
обеспечивает обработку отверстий в крупногабаритных деталях диаметром до 50 мм.
Так как в детали сверлится отверстие ø50,
то данный станок полностью удовлетворяет требованиям.

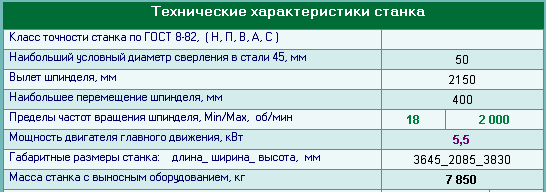

Таблица 8 - Технические характеристики станка ОС
2660
Для обработки отверстия ø190мм
выбирается отделочно-расточной вертикальный станок модели 2733В. Станок
обеспечивает обработку отверстий в крупногабаритных деталях диаметром до 320
мм. Так как в детали обрабатывается отверстие ø190,
то данный станок полностью удовлетворяет требованиям.
Задание №9
Требуется выбрать станки фрезерной и
шлифовальной групп для обработки уступа корпусной детали. Для фрезерной
операции рекомендуются вертикально- и горизонтально-фрезерные станки. Для
шлифовальной операции - плоскошлифовальные станки.

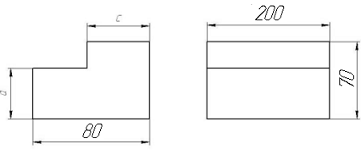

Рисунок 9 -Эскиз заготовки
Для данной фрезерной операции подойдет
широкоуниверсальный фрезерный станок мод. СФ676. Главный параметр фрезерного
станка это размер стола. Учитывая габаритные размеры заготовки, данный станок
полностью подходит для её обработки.
Таблица 10 - Технические характеристики станка
СФ676
Задание №10
Требуется выбрать станки фрезерной и
шлифовальной групп для обработки паза корпусной детали. Для фрезерной операции
рекомендуются вертикально- и горизонтально-фрезерные станки. Для шлифовальной
операции - плоскошлифовальные станки.
Рисунок 10 - Эскиз заготовки
Для данной фрезерной операции подойдет
продольно-фрезерный комбинированный станок мод. 6640. Главный параметр станка -
размер стола. Учитывая габаритные размеры заготовки, данный станок полностью
подходит для её обработки. Станок предназначен для обработки особо
крупных стальных и чугунных корпусных деталей всеми видами фрезерного
инструмента, а также для выполнения расточных, сверлильных, строгальных и
шлифовальных работ

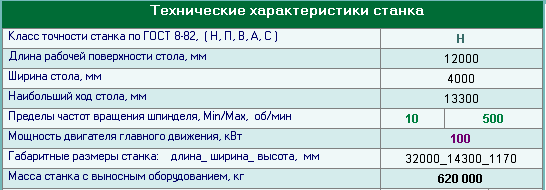

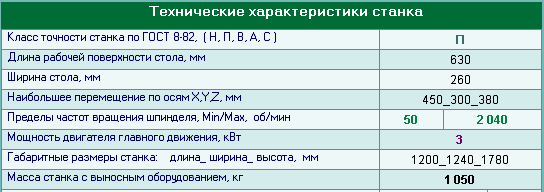

Таблица 11 - Технические характеристики станка
6640
