Бронированные стекла

Введение

В наши дни стекло - полноценный стройматериал, из него создают оградительные конструкции, применяют для стекления проемов различного объема и высоты. Однако наиболее интересно то, что стекло в нынешних жилых домах и организационно-производственных помещениях может выполнять функцию защиты не только от солнца и пыли.

Такое применение стекла стало возможно благодаря появлению в конце двадцатого столетия новых оконных материалов в виде пленок полимеров. Эти пленки монтируются между стеклами в ходе изготовления такого «бронированного» стекла либо наносятся непосредственно на стекло.

В качестве профилактических мер против краж и грабежей мы обычно представляем себе хитроумные сигнализации для своего автомобиля, железные двери, решетки и ставни на окнах - для дома. Все это довольно громоздко. При слове «бронирование» нам обычно представляется нечто и вовсе далекое от повседневной жизни: броневики, банковские офисы в Сити, черные силуэты лимузинов. На самом деле, бронирование стекол - процедура несложная, вполне применимая в быту и, к тому же, сравнительно недорогая.

ТЕХНОЛОГИЯ СОЗДАНИЯ БРОНИРОВАННОГО СТЕКЛА

Технология создания бронированного стекла предусматривает формирование многослойной конструкции. Для ее изготовления применяют обычное плоское стекло толщиной от четырех до десяти мм. В таком случае бронированное стекло будет прозрачным.

В том случае, когда одно из стекол - цветное либо зеркальное, то и свойства полученного бронированного стекла будут идентичны. Традиционно, это внешнее стекло, которое обращено на улицу.

Кроме того, бронированные стекла часто делают, применяя оргстекло. Таких стекол может быть от двух до четыре, зависимо от класса бронирования. Между ними также устанавливаются полимеры в виде пленок.

Затем в промышленных условиях с помощью специальных печей полученный «пирог» сливают («спекают») в один слой.

Полимеры в виде пленки, установленные между стекол, могут быть как прозрачными, так и любого цвета. Такая форма конструкций называется «триплекс» (по латыни - «тройной»).

Немного другого вида пленки можно наносить на обычные стекла либо стеклопакеты. Такая пленка из полимеров придает стеклам бронированные свойства лишь тогда, когда слой такой пленки превышает в толщину двести мн.

Благодаря многолетним усилиям в Украине внедряются эксклюзивные технологии производства безопасных, ударостойких и бронированных стеклянных конструкций. Самые разнообразные композиции, изготовленные по принципу «сэндвича» из обычного листового стекла, с применением фотоотверждаемого светопрозрачного полимера и оконных пленок SUN GARD (обладающих прекрасными оптическими свойствами), все чаще используются в современном строительстве и архитектуре.

Бронестекла - высшая ступень безопасности и защиты людей.

В зависимости от класса, стекла защищают от различных видов стрелкового оружия. Для испытаний бронестекол Государственным центром сертификации средств охранного назначения при содействии Государственного инженерно-внедренческого центра «Спецтехника» была разработана методика, которая учитывает все современные требования, предъявляемые к стеклоизделиям разных классов защиты. Устанавливаемое на специальном стенде бронестекло подвергается «расстрелу» с дистанции 5-10 метров. Лазерное наведение оружия (применяются пистолеты и автоматы) позволяет четко обозначить тремя выстрелами треугольник со стороной 120 мм в самой теоретически уязвимой зоне конструкции - геометрическом центре. Перпендикулярность траектории летящей пули и плоскости стекла обеспечивает максимальное пробивное воздействие. За испытываемым образцом устанавливается чувствительный экран, регистрирующий наличие осколков, отделяющихся с тыльной стороны. При ударе пули о бронестекло происходит полное ослабление кинетической энергии пули, оболочка ее расплющивается.

Табл.1. Характеристики бронестекол.

ПРИМЕНЕНИЕ БРОНИРОВАННЫХ СТЁКОЛ

бронированный стекло безопасный защита

И теоретически, и практически пленка для бронирования стекол применяется где угодно. Все большее распространение получает этот вид обеспечения безопасности имущества среди владельцев квартир, расположенных на первых этажах.

Наиболее распространено бронирование стекол автомобилей. Конечно, есть фирмы, предлагающие комплексное бронирование всех конструкций и покрытий легковых машин, но такая процедура утяжеляет их вес и не всегда необходима: в повседневной жизни для вас скорее всего актуально не столько защититься от шквального огня сколько уберечь от воров импортную магнитолу и оставленную в салоне сумку.

Кроме того, в криминальных хрониках все чаще и чаще встречаются описания душераздирающих историй о водителях, выброшенных из машины, вскрытой преступниками ударом дубинки по боковому водительскому стеклу. Водительские стекла и вправду бьют чаще всего, а даже наиболее простая бронировочная пленка обезопасит вас - в том случае, если преступник действительно воспользуется дубинкой. Конечно, верным приемом против лома или даже кирпича бронирование стекол обычной толщины не послужит - но даже разбиваясь, треснувшее стекло не теряет своей формы, и прорвать пелену осколков бывает трудно, подчас даже невозможно. А уж если вас настиг хулиган с кирпичом на светофоре, вы просто-напросто успеете уехать.

СТЕКЛА СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Безопасные стекла

К ним относятся - триплекс, закаленные и ламинированные защитной пленкой стекла. Их общее свойство - при разрушении не травмируют находящихся рядом людей осколками, которые у триплексов и ламинированных защитными пленками не разлетаются, а у закаленных - образуются очень мелкие, без острых кромок.

Минимальная толщина строительного триплекса - 5,5 мм.

Нужно отметить, что механическая и термическая прочность закаленных стекол в сравнении с обычными повышается в 5-6 раз.

Пожаростойкие стекла

Отдельную группу защитных стекол составляют огнестойкие стекла, которые подразделяют на два класса.

Класс Е - тонкое однослойное, толщиной 5-10 мм, подвергнутое термической обработке. Для класса Е не установлены ограничения роста температуры поверхности на противоположной от огня стороне.

Класс ЕI - обеспечивает герметичность по отношению к пламени и горячим газам, в значительной степени препятствует прохождению тепла. Максимально разрешенный подъем температуры поверхности разделительного стекла класса ЕI на противоположной от огня стороне составляет 140 оС. Огнестойкие стекла класса ЕI предотвращают нагрев и воспламенение материалов, находящихся в непосредственной близости к стеклу, гарантируют безопасность людям. Вес такого стекла, ламинированного специальным гелем, колеблется от 35 кг/м2 до 110 кг/м2.

Так, стекло, обеспечивающее предел огнестойкости по классу ЕI-45 и Е-60 имеет вес 40 кг/кв.м и толщину 22 мм.

В качестве противодымных перегородок хорошо зарекомендовали себя конструкции: стекло 4 мм + противоударная пленка SUN GARD, толщиной 115 мкм. Сертификационые испытания УкрНИИ пожарной безопасности показали, что по параметру обрушения огнестойкость такой конструкции, по сравнению с обычным стеклом, возрастает в 16 раз и составляет 32 мин.

Фирма САКУРА производит все виды многослойных огнестойких стекол.

Ударостойкие стекла

Ударостойкость стекол достигается применением пленок SUN GARD (для ударостойких стекол безопасного использования) или фотоотверждаемых полимеров (для стекол повышенной стойкости). Подобная классификация и характеристики изложены в ГСТУ 78.1.002-1999 (ГОСТ распространяется на все защитные стекла).

Пленки SUN GARD

Для производства ударостойкого, энергосберегающего, пожаростойкого и защитного стекла, стеклопакетов на его основе, а также окон, дверей, перегородок, зимних садов, применяет уникальный полимерный материал - оконные пленки SUN GARD.

Пленки - высокотехнологическая разработка НАСА, при нанесении на стекло (варьируются типы пленок, их количество и последовательность расположения) придают стеклоконструкциям комплекс защитных, потребительских и эстетических свойств.

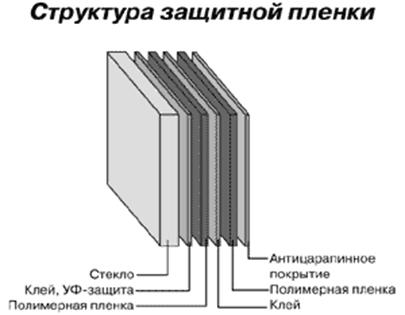

Выпускаемая толщиной в диапазоне от 50 до 300 мкм, защитная пленка представляет собой многослойную систему, сочетающую прочный, чувствительный к давлению клей, специальные прослойки (металлов), упругий полиэстр, а также износоустойчивое, защищающее от царапин специальное покрытие (см. рис.1). Состав клея и спаттерное напыление металлов гарантируют длительное сохранение цвета пленки. Технологический процесс нанесения защитного покрытия непродолжителен, но для получения качественных результатов требует затрат высококвалифицированного труда.

Эксплуатационные свойства:

• предотвращают разлет осколков стекла;

• задерживают до 99% УФ;

• отражают до 80% теплового излучения;

• служат преградой солнечным лучам, обеспечивая комфортную освещенность помещений;

СВОЙСВА СТЁКОЛ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Энергосбережение

Окупаемость установленной на окна полимерной защиты - два года (снижение затрат на отопление и кондиционирование). Коэффициент сопротивления теплопередаче стандартного стеклопакета (3-15-3) возрастает на 40% и достигает 0,6 м2*оС/Вт (по данным КиевЗНИИЭП).

В зимнее время пленки сохраняют до 60% тепловой энергии, проходящей через окно, в летнее время - отражают до 80% солнечного тепла, что уменьшает нагрев помещения.

Пожаростойкость

Применение пленок SUN GARD повышает пожаростойкость стеклянных конструкций по параметру обрушения в 16 раз.

Ударостойкость

Защитные характеристики пленок в зависимости от толщины иллюстрирует табл 2. Результаты сертификационных испытаний пленки SUN GARD - марки SMC-12, толщиной 300 мкм (нанесенной на 7 мм стекло).

«установленно, что от воздействия ударной волны, формируемой фугасным боеприпасом, защитное остекление, оставаясь в раме, приобретает парусообразную форму с растрескиванием стеклянной поверхности и с сохранением целостности пленочного покрытия». Если эту пленку нанести на 6-мм стекло в два слоя, она выдерживает троекратное падение шара, весом свыше 4-х кг, с высоты 3 м.

Прочность на разрыв составляет: при толщине 50 мкм усилие, при котором произойдет разрыв, приложенное к 1 см пленки, достигает 10,7 кг, а при толщине 300 мкм - 54,4 кг соответственно.

Такая прочность аналогична прочности металлической решетки с толщиной прута 10 мм.

Таблица 2. Защитные характеристики пленок в зависимости от толщины.

Защита информации

Металлизированные защитные пленки SUN GARD создают эффект односторонней видимости и затрудняют утечку информации по электромагнитному и виброакустическому каналам. Дальность возможного перехвата информации снижается в 10-100 раз.

Соответствие современным эстетическим запросам к экстерьеру и интерьеру

Цветовое разнообразие составляет около 150 оттенков, предлагаются тонирующие, прозрачные, матовые и зеркальные пленки.
Оконные пленки SUN GARD многократно сертифицированы государственными органами сертификации.

Заключение

Само по себе «бронирование», как бы гордо и грозно это слово ни звучало, представляет из себя несложную процедуру. На любую стеклянную поверхность наклеивается специальная пленка почти незаметной для глаза толщины - от 100 до 300 микрон (от 0,1 мм до 0,3 мм). Пленка бывает прозрачной и тонированной, с разной степенью затемнения и разными оттенками, от бронзового до зеркального. Если это - не просто кусок стекла, а готовое окно, стеклянный щит или витрина, пленка наклеивается с внутренней, тыльной стороны (поскольку при наклейке поверхность смачивается, от дождя или иной влаги пленка может сразу же «сойти»). В принципе, бронировочная пленка - самоклеющаяся, клейкий слой (25 мкм) защищен еще более тонкой лавсановой пленочкой. В течение 28 дней пленка, взаимодействуя со стеклом, вживляется в него и спустя месяц представляет собой единое целое с исходной поверхностью, наделяя ее магическими защитными свойствами.

Правда, поэтика бронирования не безгранична: например, свежезабронированные окна в квартире или в машине нельзя открывать в течение четырех дней. Эффект укрепления стекла начинается только через две недели. К тому же, требовать от бронированного стекла можно не столь уж и многого: согласно результатам проведенных испытаний, такое стекло надежно защитит вас от удара кулаком, ногой или дубинкой, а также от залетной бутылки, например, с зажигательной смесью. При взрыве тротилового заряда или (согласно протоколу испытаний) гранаты Ф-1 такое стекло, хотя и разбивается, но сохраняет свою форму и задерживает большинство осколков гранаты. Допустим, топором или ломом разбитое бронированное стекло можно прорвать, но от этого оно не рассыпется и отверстие, достаточное для проникновения внутрь, придется вырезать, словно ножницами. Бронированная пленка, как, впрочем, и любая тонированная, делает стекло совершенно безосколочным - все осколки, которые могут кого-то поранить или что-то повредить, остаются на ней.

Основные производители защитных бронепленок - США и Великобритания. Конечно, пленку производят во многих странах, но не вся продукция, попадающая в Россию имеет сертификаты качества - тем более что проверить свойства такой пленки при ее покупке далеко не просто. Не станете же вы ждать 28 дней, пока пленка «встанет», а потом ломом портить ее товарный вид?

Современные коттеджные поселки «под ключ» в недалеких пригородах столицы на нижних этажах оснащаются стеклами толщиной 36 мм и пленкой 300 мкм - именно она защитит жильцов не только от бутылки с зажигательной смесью или ручной гранаты, но даже и от шальной пули из охотничьего оружия - не обещая, правда, защиты от шквального огня. Вероятность попадания выстрела в цель при стрельбе через бронированную пленку - 0,0156%. Установить стекла толщиной 300 мкм в типовой городской квартире, правда, было бы крайне сложно.

В принципе, тот вид бронирования стекол, который предлагается сегодня частным клиентам, ничем (разве только толщиной) не отличается от тех способов бронирования, которые применяются при защите стекол в офисах и банках, а также магазинных витрин. При строительстве банков, конечно же, часто применяются стекла, бронированные промышленным способом.
