Оценка состояния самоходной сельскохозяйственной машины Комбайна кормоуборочного КЗС-1218 'Полессе GS12'
Министерство
сельского хозяйства и продовольствия Республики Беларусь
Учреждение
образования «Белорусский государственный аграрный технический университет»
Кафедра
Управление охраной труда
Реферат
на
тему: «Оценка состояния самоходной сельскохозяйственной машины Комбайна
кормоуборочного КЗС-1218 «Полессе GS12».
Выполнил Станкевич И.В.
Руководитель: Кот Т.П.
Минск
2013
Введение
Комбайн КЗС-1218 «Полессе GS12» предназначен для
прямой и раздельной уборки зерновых - колосовых культур, с применением
специальных приспособлений - для уборки зерновой части кукурузы, подсолнечника,
зернобобовых, крупяных культур, семенников трав и рапса. Комбайн производит
срез, обмолот, очистку зерна, накопление зерна в бункере с последующей
перегрузкой в транспортное средство. Классическая компоновка машины сочетается
с применением современных конструкторских решений и комплектующих высокой
надёжности. Двухбарабанная система обмолота в сочетании с увеличенной площадью
очистки обеспечивает высокую производительность комбайна на высокоурожайных, в
том числе длинностебельных и влажных хлебах. Кабина оснащена панорамным
стеклом, климатической установкой, регулируемой рулевой колонкой и
дополнительным сиденьем, обеспечивающим комфортабельные условия работы
оператора и помощника. Бортовой компьютер осуществляет автоматический контроль
за основными параметрами рабочих органов машины, обеспечивая высокий уровень
управления процессом уборки. Солома может укладываться в валки или измельчаться
и разбрасываться по полю.
Наружный вид сельскохозяйственной
машины КСЗ - 1218 «Полессе GS12»
Кабина комбайна обладает большой площадью
остекления, стеклоочистители переднего стекла справляются со своей задачей
очищая лобовое стекло не менее 75%, что дает полный круговой обзор рабочей зоны.
Двери машины содержат устройство для фиксации, исключает возможность
самопроизвольного открывания при осуществлении сельскохозяйственных операций в
процессе работы, а также служат и аварийным выходом из кабины в случае
опасности для жизни и здоровья оператора.
Кабина
В унифицированной кабине создан настоящий
деловой комфорт на высоком уровне. Обеспечен великолепный обзор рабочей зоны
через панорамное стекло, оператор надежно защищен от шума, вибрации и пыли.
Кабина серийно оснащается кондиционером. Наряду с тщательной эргономической
проработкой рабочего места, расширены возможности амортизации рабочих операций.
Все это помогает добиваться высоких результатов без напряжения и усталости,
сохранить крепкое здоровье на долгие годы.

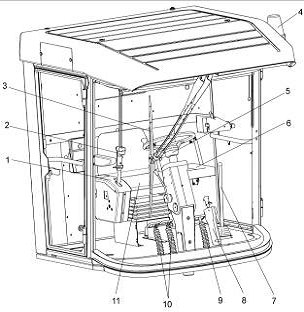

Рисунок 1 - Кабина
- пульт управления; 2 - рукоятка управления
скоростью движения; 3 - стеклоочиститель; 4 - маяк проблесковый; 5 - колонка
рулевая; 6 - дополнительное сиденье; 7 - рычаг переключения передач; 8 -
рукоятка стояночного тормоза; 9 - педаль блокировки коробки диапазонов; 10 -
тормозные педали; 11 - сиденье
Эффективные решения по снижению утомляемости и
повышению удобства управления:
· комфортабельное рабочее кресло с
регулировками по массе и росту оператора;
· регулируемая рулевая колонка и
рулевое колесо с рукояткой.
Многофункциональный рычаг-манипулятор позволяет
управлять одной рукой функциями, требующими быстрого принятия решений: движение
вперед/назад, скорость движения, положение мотовила и скорость его вращения,
положение наклонной камеры, а также моментальное отключение ее привода.
На удобно расположенной (под правую руку) панели
управления размещены замок зажигания, рукоятки регулирования оборотов и
остановки двигателя. Кнопочная клавиатура обеспечивает управление всеми
рабочими органами комбайна - от жатки, наклонной камеры и молотилки до очистки
и системы выгрузки зерна. Оператор быстро привыкает к расположению кнопок и
управляет ими на интуитивном уровне.
Кондиционер создает в кабине здоровый
микроклимат, в котором принято работать. Очень полезно дополнение к решениям,
создающим высокий уровень комфорта - холодильный отсек, расположенный под
верхней панелью кабины.
Рабочее сиденье
Cиденье (рис.2)
позволяет осуществлять регулировки по массе оператора, высоте, по наклону
спинки и левого подлокотника, по продольному перемещению сиденья и левого
подлокотника.
Регулировка сиденья по массе водителя (60, 75,
120 кг) осуществляется перемещением рукоятки 7 (рисунок 1.36) в горизонтальной
плоскости «влево - вправо». Положение сиденья регулируется в пределах не менее
80 мм (через 20 мм) и 150 мм (через 30 мм) соответственно в вертикальном и
продольном направлениях. Для подъема сиденья необходимо плавно потянуть сиденье
за края подушки вверх до щелчка, сиденье автоматически фиксируется на нужной
высоте. Для опускания необходимо установить сиденье в крайнее верхнее
положение, резко потянуть за края подушки вверх и опустить в крайнее нижнее
положение. Регулировка сиденья в продольном направлении осуществляется
перемещением сиденья в продольном направлении при поднятом вверх рычаге 6.
После установки сиденья в необходимое положение отпустите рычаг 7. Положение
подушки спинки 4 по углу ее наклона регулируется в диапазоне от 5+30
до 15+30 вращением рукоятки 5.

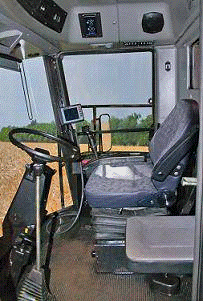

Рисунок 2 - Сиденье
- рукоятка управления скоростью движения; 2 -
блок управления; 3 - подлокотник; 4 - спинка; 5 - рычаг фиксации наклона
спинки; 6 - рычаг фиксации продольного перемещения сиденья; 7 - рукоятка
регулировки сиденья по массе
Панели управления находятся в верхней части
кабины (рис.3)

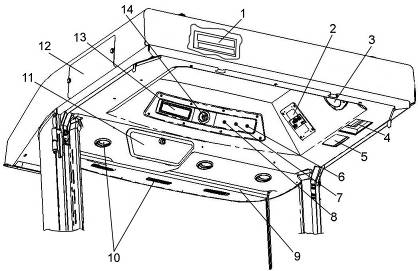

Рисунок 3 - панели кабины
- крышка блока предохранителей; 2 - панель
управления кондиционером; 3 - динамик автомагнитолы; 4 - фильтр рециркуляции
воздуха; 5 - плафон освещения кабины; 6 - кнопка включения задних рабочих фар;
7 - кнопка включения передних рабочих фар; 8 - кнопка включения маяков; 9 -
солнцезащитная шторка;
- дефлекторы; 11 - охлаждаемый бокс; 12 - место
установки воздушного фильтра; 13 - место для магнитолы; 14 - ручка включения
стеклоочистителя
В кабине имеется обязательный комплект
необходимых средств в виде аптечки, огнетушителя, набора инструментов, лопаты,
кошмы, ящика с песком, емкости для воды, согласно требованиям.
На пульт контроля поступает полная информация о
состоянии систем и агрегатов комбайна. Контрольные приборы предупреждают о
наступлении критических режимов, помогая предотвратить поломки, также
сосредоточены функции включения/отключения автоматики, электрогидравлики.
Жатки
Зерноуборочные комбайны ПАЛЕССЕ оснащаются
жатками Super Cut различной ширины захвата, что делает применение комбайнов эффективным
при различной урожайности. Лучшие инженерные решения, признанные эталоном в
мировой практике, обеспечивают стабильную и эффективную работу жаток независимо
от набора культур и условий уборки.
Прочные штампосварные пальцы повышают надёжность
режущего аппарата. Система попарного чередования сегментов (насечка вверх -
насечка вниз) даёт исключительно чистый срез, в том числе при влажных стеблях,
и обеспечивает самоочистку режущего аппарата.
Использование для привода режущего аппарата
жатки планетарного редуктора Schumacher обеспечивает высокую линейную скорость
движения ножа (1,71 м/с) и высокую частоту резания (1180 ходов/мин) при плавном
ходе и минимальном износе. Это позволяет увеличить рабочую скорость комбайнов
до 12 км/ч и повысить тем самым их производительность.
Простой и надёжный гидромеханический механизм
продольно-поперечного копирования Field Profile позволяет эффективно
использовать всю рабочую ширину жатки. Одинаково низкий срез обеспечивается
независимо от неровностей поля.
Уборка полеглых влажных хлебов - более
серьёзного экзамена для жатки не бывает. Жатки ПАЛЕССЕ готовы к экстремальным
условиям уборки. Компьютер задаёт высоту среза, стеблеподъёмники уверенно
поднимают стебли с земли, а двойная режущая кромка чисто срезает стебли любой
влажности.
В серийную комплектацию всех моделей комбайнов
ПАЛЕССЕ входят транспортные тележки для жаток. Они помогают быстро добраться до
поля по дорогам общего пользования и легко монтировать жатку прямо в поле без
дополнительных приспособлений.
Серийно изготавливаются жатки для уборки сои и
других зернобобовых и крупяных культур 6-тиметровые (ЖЗС-6-1) и 7-миметровые
(ЖЗС-7-1) которые унифицированы с серийными зерновыми жатками. За счет наличия
гибкого режущего аппарата, копирующего рельеф поля, обеспечивают высоту среза
30 - 50 мм по всей ширине захвата.
В целях пожаротушения установите на жатку две
швабры 4 (рис.4) диаметром черенка до 45 мм (приобретаются хозяйством). Швабры
4 устанавливаются на задней стенке жатки в верхнюю скобу 1 и нижнюю скобу 2 до упора
в площадку 3.
Рисунок 4 - Установка на жатку швабр
- верхняя скоба; 2 - нижняя скоба; 3 - площадка;
4 - швабры
комбайн кормоуборочный кабина обмолот
Регулировку оборотов молотильного барабана
производите при помощи переключателя управления оборотами молотильного барабана
на пульте управления в кабине.
При уборке высокостебельных культур установите
максимальную частоту вращения молотильного барабана (800…870 мин-1),
обеспечивающую приемлемый уровень потерь зерна.
Применяемый в конструкции комбайна топливный
бак емкостью 600 л. изготовлен из высококачественных полимерных материалов,
имеет преимущества в сравнении с металлическим топливным баком - это его
долговечность и коррозионная стойкость и является современным решением проблемы
засорения топливной системы продуктами коррозии. Бак соответствует
международным требованиям по коррозионной стойкости.
Длина выгрузного шнека обеспечивает комфортную
выгрузку зерна с зерновой жаткой захвата 7 м. Предусмотрено комплектование
комбайна удлиненным выгрузным шнеком при использовании жатки с шириной захвата
9,2 м. Число колес: управляемых/ведущих шт.2/2, давление в передних составляет
160кПа, в задних в пределах 160-280кПа. Габаритные размеры в основной
комплектации (самоходная молотилка, зерновая жатка шириной захвата 7 метров) в
рабочем положении, не более:
длина, мм10 850
ширина, мм7 600
высота, мм4 500
Масса в основной комплектации (без учета
транспортной тележки),кг16 600
Капоты
с полностью открываемыми боковинами и площадки обслуживания по обе стороны
машины обеспечивают свободный доступ к моторной установке, агрегатам и
механизмам, имеют боковые щитки, ограждения.
Заключение
Используемая литература
1.
Руководство по эксплуатации комбайна зерноуборочного КЗК-1218 «ПОЛЕССЕ GS12».
.ГОСТ
12.2.019 - 2005. Тракторы и машины самоходные С/Х. Общие требования
безопасности.
