Способ производства работ и
ведущие машины
|
Объем оплачиваемых работ по
участкам, м3
|
Протяженность, м
|
Средняя отметка, м
|
Средняя дальность, м
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
Итого
|
|
|
|
Из карьера скрепером
самоходным
|
|
|
|
|
|
|
|
|
|
31292
|
|
32688
|
63980
|
1534
|
2.25
|
2680
|
Выемка-насыпь скрепером,
бульдозером
|
33455
|
1962
|
149
|
12515
|
98
|
28824
|
21661
|
2255
|
3252
|
|
7
|
|
104178
|
3466
|
2.62 (3.44)
|
588
|
Итого: 168158 м3
3. Проектирование рабочей технологической карты
.1 Общие положения
Технологическая карта предназначена для организации и производства работ
по возведению насыпей высотой до 6 метров дорог III технической категории из грунта выемки с применением
скрепера самоходного.
До начала работ земляного полотна должны быть выполнены следующие
подготовительные работы:
. Создание ГРО и вынос трассы в натуру;
. Перенос и переустройство коммуникаций;
. Расчистка полосы отвода;
. Устройство временного водоотвода.
При производстве работ должны соблюдаться требования СНиП 3.06.03-85,
применяемые грунты должны отвечать требованиям ГОСТ 25100-82.
.2 Расчет калькуляции трудозатрат
Проектирование выполняется с использованием литературы [1]
.2.1 Составление расчетной схемы поперечника земляного полотна
Расчет средних параметров поперечника отсыпаемой толщи:
Отметка отсыпаемой части насыпи.
Hотс=Нраб-hдо+hрг
где: Нраб - средняя рабочая отметка поперечника в пределах
расчетного участка дороги длиной lТР, м;
hдо - толщина дорожной одежды, м;
hрг - толщина растительного грунта, м;
Нотс=2,62-1+0,2=1,82 м
Ширина отсыпаемой части насыпи по верху:
В2=Взп+2m·hдо ,
Где m - заложение откоса
В2=12+2·1.5·1=15 м
Ширина откоса насыпи:
Вотк=Нотс·m
Вотк=1.82·1.5=2,73 м
Ширина отсыпаемой части насыпи по низу:
В3=Взп +2m·(Hраб+hрг)
B3=12+2*1.5·(2,62+0,2)=20,46 м
где: Вк - ширина кювета по верху, м
насыпи: Вк =(m+m)·hк=3·0,3=0,9 м
hк - глубина кювета, м
Ширина очищаемой полосы для насыпи:
Врг=В3+2(Вк+Взд)+2
Bрг=20,46+2·(0,9+3,9)+2=32,06 м
Ширина полосы отвода для насыпи:
Впо= Bрг+2· Bвала
Впо=32,06+3·2=38,06 м
Отметка разрабатываемой части выемки.
Hотс=3,44-0,2+1=4,24 м
Ширина разрабатываемой части выемки по низу:
В2=Взп+2m·hдо
В2=12+2·4·1=20 м
Ширина откоса выемки:
Вотк= 4.24·2=8,48 м:
Ширина разрабатываемой части выемки по верху:
В3=В2+2n·Hотс+2Вк
где: Вк - ширина кювета по верху, м
Вк =0.4+(m+n) ·hк=0.4+(4+2)·0,3=2,2 м
В3=20+2·2·4,24+2·2,2=41,36 м
Ширина очищаемой полосы для выемки:
Вpr=В3+2(Вк+Взд)+2
Bрг=41,36+2·3,9+2=51,16 м
где Взд - ширина однопутной временной землевозной дороги, Взд=3,9
м
Ширина полосы отвода для выемки:
Впо= Bрг+2· Bвала
Впо=51,16+3·2=57,16 м
Ширина вала
Vвала=hрг.*Lтр.*Врг. , м
Vвала=0,20*5000*51.16=51160 м3
Ввала= =3,0 м
3.2.2 Проектирование технологической последовательности с расчетом
объемов работ на 1 км
Вычисления ведут пооперационно в единицах согласно ЕНиР сборник 2 из
расчета на 1 км дороги. При этом в технологии выемки под насыпь условный
километр делят на два участка с учетом соотношений:
=Lнас + Lвыем ,
где: Lнас[выем]=lнас[выем]/lУч
lУч- суммарная длина участков дороги, на
которых применяется данная технология работ;
lнас[выем]- соответственно протяжённость насыпи
[выемки] в пределах рассматриваемых участков.
Lнас=(1670/3466) ·1000=520 м
Lвыем=(1796/3466) ·1000=480 м
Разбивочные работы
L=1000
п.м.
Срезка растительного грунта
Sрг=32,06· 520=16671 м2
(насыпь)
Sрг=51,16· 480=24557 м2
(выемка)
Планировка основания
Sосн=В3(2) ·lнас, м2
Sосн=20,46·520=10639 м2(насыпь)
Sосн=20·480=9600 м2 (выемка)
Прокладка и содержание землевозных дорог
Vзд=2·3,9·1000=7800 м2
Уплотнение землевозных дорог
Vзд=7800 м2
Разбивочные работы
L=1000
п.м.
Послойная разработка и перемещение грунта в насыпь
V1
км=Vопл/lуч= 104178/3.466= 30055 м3
Послойное разравнивание грунта
V1
км=30055 м3
Послойное уплотнение грунта в насыпи
V1
км=30055 м3
Разбивочные работы
L=1000
п.м.
Разработка и перемещение грунта к бровке выемки
V480м = Sосн ·0.3=2880 м3
Уплотнение основания выемки
Sосн=9600 м2
Обратная надвижка грунта
V480м=2880 м3
Повторное уплотнение основания выемки
Sосн=9600 м2
Разбивочные работы
L=1000
п.м.
Планировка верха земляного полотна
Sзп=20·1000=20000 м2
Уплотнение верха земляного полотна
Sзп=20000 м2
Планировка откосов
Sотк=2·lнас[выем]
·Нотс·
насыпи:
Sотк=2·520·1.82·=3412 м2
выемки:
Sотк=2·480·4.24·=16783 м2
Уплотнение
откосов
Sотк.упл.= 3412+16783=20195 м2
Укрепление
откосов растительным грунтом (с учетом дорожной одежды и расстояния от вала до
откоса)
насыпи:Sотк=520(3.90+1.0+0.9 +2·2.62·) = 7928 м2
выемки:
Sотк=480(3.90+1.0+2.2+2·4.24+2·0.8)= 15676м2
Vpr=0,15·7928=1189
м3 (насыпь)
Vpr=0,15·15676=2351
м3 (выемка)
Прикатка
откосов земляного полотна
Sотк=23604 м2
Укрепление
откосов гидропосевом
Sотк=23604 м2
Нарезка
кюветов
Vк=2·Fк·lнас=2· 0.5·0.3·0.9·520 = 140 м3 (насыпь)
Vк=2·Fк·lвыем=2· 0.5·0.3(0.4+2.2)·480 = 374 м3 (выемка)
Контроль
качества работ
L=1000 п.м.
.2.3.
Определение производительности землеройно-транспортных машин.
Для
определения производительности используется ЕНиР сборник 2.
Пр
= 8 Vед./Нвр
где
: Vед -
единичный измеритель работы;
Нвр
- норма времени, маш-час.
Калькуляция трудозатрат
Расчет калькуляции трудозатрат (табл. 3.1.) произведен с использованием
ЕниР сборник 2 «Земляные работы»
Таблица 3.1. Калькуляция трудозатрат
|
Источник обоснования
выработки
|
Описание рабочих процессов
с расчётом объёмов работ
|
Ед. измерения
|
На измеритель
|
Объём работ
|
Призводительность
|
На конечную продукцию
|
Состав звена
|
|
|
|
|
Норма затрат труда,чел.-ч
|
Расценка руб.-коп
|
Машинная норма времени,
маш.-ч
|
|
|
Нормативная трудоёмкость,
чел.-ч
|
Зароботная плата, руб.-коп.
|
Нормативная машиноёмкость
работ,маш.-см.
|
|
1
|
Расчёт №1
|
Разбивочные работы
|
100пм
|
0.8
|
1.41
|
-
|
10
|
10
|
8.0
|
14.08
|
-
|
Геодезист, рабочий 3 разр.
|
22
|
Е2-1-5 п.п.5б
|
Срезка растительного грунта
II группы бульдозером с поворотным отвалом ДЗ-25
мощностью 132(180) л.с. за два прохода по следу на глубину 0,20 м с
перемещением на расстояние до 30 м в количестве 42457 м кв.
|
1000м кв
|
1.1
|
1.17
|
1.1
|
42.46
|
7.27
|
46.71
|
49.68
|
5.84
|
Машинист 6 разряда
|
33
|
Е2-1-36 п.п 6б
|
Планировка основания под
насыпь бульдозером ДЗ-25 при рабочем ходе в двух направлениях за 2 прохода по
следу в количестве 10639 м кв.
|
1000м кв
|
0.34
|
0.36
|
0,34
|
10.64
|
23.53
|
3.62
|
3.83
|
0.45
|
Машинист 6 разряда
|
44
|
E2-1-46 п.п.б
|
Устройство землевозных
дорог с планировкой поверхности автогрейдером ДЗ-31-1 за 3 прохода по следу в
количестве 7800 м кв.
|
1000м кв
|
0,52
|
0.551
|
0,52
|
7,80
|
15,38
|
4,06
|
4,30
|
0,51
|
Машинист 6 разряда
|
55
|
Е2-1-31 табл.3, п.п1в
|
Уплотнение грунта
землевозных дорог катком самоходным на пневмошинах ДУ-31А при длине гона до
200 м. за 4 прохода по одному следу в количестве 7800 м кв.
|
1000м кв
|
0.92
|
0.975
|
0.92
|
7.80
|
8.70
|
7.18
|
7.61
|
0.90
|
Машинист 6 разряда
|
66
|
Расчёт №1
|
Разбивочные работы
|
100пм
|
0.8
|
1.41
|
-
|
10
|
10
|
8.0
|
14.08
|
-
|
Геодезист, рабочий 3 разр.
|
77
|
Е2-1-21 табл.3 п.п.1з, 3з
|
Послойная разработка в
выемке и перемещение грунта II группы в насыпь скрепером самоходным ДЗ-13
ёмкостью ковша 15 м куб на расстояние 588 м в количестве 30055 м куб.
|
100м куб
|
1,79
|
2,161
|
1,79
|
300.55
|
4,47
|
537.98
|
649.49
|
67,24
|
Тракторист6 разр.
|
88
|
Е2-1-21 табл.3 прим.2
|
Работа трактора толкача
наполнении ковша скрепера Т-180 в кол-ве 30055 м куб.
|
100м куб
|
0.36
|
0.43
|
0.36
|
300.55
|
22.22
|
108.20
|
129.24
|
13.53
|
Тракторист 6 разряда
|
99
|
Е2-1-28 п.п.5б
|
Послойное разравнивание
грунта II группы при отсыпке насыпи бульдозером ДЗ-25 при толщине слоя 0,3м в
количестве 30055 м куб.
|
100м куб
|
0,39
|
0,413
|
0,39
|
300.55
|
20,51
|
117.21
|
124.13
|
14.65
|
Машинист 6 разряда
|
10
|
Е2-1-31 табл.2 п.п. 2б, 4б
|
Послойная прикатка грунта в
насыпи катком на пневмошинах ДУ-31А массой 16 т, слоем толщиной до 0,3м при
длине гона до 200м. за 6 проходов по следу в количестве 30055 м куб .
|
100м куб
|
0,43
|
0.457
|
0,43
|
300.55
|
18.60
|
129.24
|
137.35
|
16.16
|
Машинист 6разряда
|
11
|
Е2-1-31 табл.4 п.п.2б,4б
|
Послойная укатка грунта в
насыпи катком на пневмошинах ДУ-29А массой 30 т, слоем 0,3 м при длине гона
до 200 м,за 8 проходов по следу с разворотом на насыпи в количестве 30055 м
куб.
|
100м куб
|
0,46
|
0.488
|
0,46
|
300.55
|
17.39
|
138.25
|
146.67
|
17.28
|
Машинист 6 разряда
|
12
|
Расчёт №1
|
Разбивочные работы
|
100пм
|
0.8
|
1.41
|
-
|
10
|
10
|
8.0
|
14.08
|
-
|
Геодезист, рабочий 3 разр.
|
13
|
Е2-1-22 табл2, п.п.6б
|
Разработка и перемещение
грунта II группы бульдозером ДЗ-25 при толщине слоя 0.3 м к бровке выемки на
расстояние 10 м в количестве 2880 м куб
|
100м куб
|
0.38
|
0.403
|
0.38
|
28.80
|
21.05
|
10.94
|
11.61
|
1.37
|
Машинист 6 разряда
|
14
|
Е2-1-31 табл.3, п.п1б, 2б
|
Прикатка основания под
выемку катком на пневмошинах ДУ-31А с длиной гона до 200м за 6 проходов по
следу при толщине слоя 0.3 м в количестве 9600 м кв.
|
1000м кв
|
1.24
|
1.32
|
1.24
|
9.6
|
6.45
|
11.90
|
12.67
|
1.49
|
Машинист 6 разряда
|
15
|
Е2-1-31 табл.5, п.п1б, 2б
|
Укатка основания под выемку
катком на пневмошинах ДУ-29А массой 30 т, слоем 0,3 м при длине гона до 200
м, за 8 проходов по следу количестве 9600 м кв.
|
1000м кв
|
1.35
|
1.429
|
1.35
|
9.60
|
5.93
|
12.96
|
13.72
|
1.62
|
Машинист 6 разряда
|
16
|
Е2-1-22 табл2, п.п.6б
|
Обратная надвижка грунта
слоем 0.3 м на расстояние 10 м бульдозером ДЗ-25 в количестве 2880 м куб.
|
100м куб
|
0,38
|
0.403
|
0,38
|
28.80
|
21.05
|
10.94
|
11.61
|
1.37
|
Машинист 6 разряда
|
17
|
Е2-1-31 табл.3, п.п1б, 2б
|
Прикатка основания под
выемку катком на пневмошинах ДУ-31А с длиной гона до 200м за 6 проходов по
следу при толщине слоя 0.3 м в количестве 9600 м кв.
|
1000м кв
|
1.34
|
1.32
|
1.34
|
9.60
|
6.45
|
12.86
|
12.67
|
1.49
|
Машинист 6 разряда
|
18
|
Е2-1-31 табл.5, п.п1б, 2б
|
Укатка основания под выемку
катком на пневмошинах ДУ-29А массой 30 т, слоем 0,3 м при длине гона 200 м,за
8 проходов по следу количестве 9600 м кв.
|
1000м кв
|
1.35
|
1.429
|
1.35
|
9.60
|
5.93
|
12.96
|
13.72
|
1,62
|
Машинист 6 разряда
|
19
|
Расчёт №1
|
Разбивочные работы
|
100пм
|
0.8
|
1.41
|
-
|
10
|
8.0
|
14.08
|
-
|
Геодезист, рабочий 3 разр.
|
20
|
Е2-1-37 табл. 2 п.п.1б
|
Планировка верха земляного
полотна автогрейдером ДЗ-31-1 за 3 прохода по следу при рабочем ходе в двух
направлениях в количестве 20000 м кв.
|
1000м кв.
|
0,51
|
0,54
|
0,51
|
20,00
|
15.69
|
10,20
|
10.8
|
1,27
|
Машинист 6 разряда
|
21
|
Е2-1-31 табл.3 п.п.1б
|
Доуплотнение верха
земляного полотна самоходным катком ДУ-31А за 4 прохода по следу в количестве
20000 м кв при длине гона до 200м.
|
1000м кв.
|
0,92
|
0,975
|
0,92
|
20,00
|
8,70
|
18,40
|
19,50
|
2,30
|
Машинист 6 разряда
|
22
|
Е2-1-39 п.п.10в
|
Планировка откосов насыпи
земляного полотна автогрейдером ДЗ-31-1 за 3 прохода по следу при рабочем
ходе в двух направлениях в количестве 3412 м кв.
|
1000м кв.
|
0,24
|
0,254
|
0,24
|
3.41
|
33.33
|
0.82
|
0.87
|
0.10
|
Машинист 6 разряда
|
23
|
Е2-1-39 п.п.10б
|
и 16783 м кв соответственно
выемки
|
1000м кв
|
0,37
|
0,392
|
0,37
|
16.78
|
21.62
|
6.21
|
6.58
|
0.78
|
Машинист 6 разряда
|
24
|
Е2-1-32 п.п. 1а
|
Уплотнение откосов
земляного полотна прицепным виброкатком Д-480 на тракторе ДТ-75 за 4 прохода
по следу в количестве 2019.5 м куб.(понижающий коэф. к выработке 0.5)
|
100 м куб.
|
1.28
|
1.17
|
1.28
|
20.2
|
6.25
|
25.86
|
23.63
|
3.23
|
Тракторист 5 разряда
|
25
|
Е2-1-22 табл.2 п.п.3б
|
Обратная надвижка
растительного грунта слоем 0.15 м на откосы насыпи земляного полотна с
перемещением на расстояние до 10 м бульдозером ДЗ-18 м в количестве 1189 м
куб. (повышающий коэффициент к выработке 0.85)
|
100 м куб.
|
0.53
|
0.558
|
0.53
|
11.89
|
5.11
|
6.30
|
6.63
|
2.33
|
Машинист 6 разряда
|
26
|
Е2-1-22 табл.2 п.п.3б
|
и соответственно выемки
2351 м куб.
|
100 м куб.
|
0.53
|
0.558
|
0.53
|
23.51
|
15.2
|
12.46
|
13.12
|
1.5
|
Машинист 6 разряда
|
27
|
Е2-1-32 табл.1 п.п. 1а
|
Прикатка откосов земляного
полотна прицепным виброкатком Д-480 на тракторе ДТ-75 за 4 прохода по следу в
количестве 2360.4 м куб. (понижающий коэффициент к выработке 0.5)
|
100 м куб.
|
1.28
|
1.168
|
1.28
|
23.6
|
6.25
|
30.21
|
27.56
|
3.77
|
Тракторист 5 разряда.
|
28
|
Е2-1-45
|
Укреплнение откосов
многолетних трав гидропосевом ПМ-130Б в количестве 2360.4 м куб.
|
100 м куб.
|
0.34
|
0.253
|
0.17
|
23.6
|
47.06
|
8.02
|
5.97
|
0.50
|
Машинист гидросеялки 4
разр., помощник машиниста 3 разр.
|
29
|
Е2-1-43 табл.2 п.п.2г
|
Нарезка и планировка
кюветов вдоль насыпи автогрейдером ДЗ - 31-1 в количестве 140 м куб. при
рабочем ходе в одном направлении
|
100 м куб.
|
2,6
|
2,76
|
2,6
|
1.4
|
3.07
|
3.64
|
3.86
|
0.46
|
Машинист 6 разряда
|
|
Е2-1-43 табл.2 п.п.2г
|
Соответственно вдоль выемки
в количестве 374 м куб.
|
100 м куб.
|
2.6
|
2.76
|
2.6
|
3.74
|
3.08
|
9.72
|
10.32
|
1.2
|
Машинист 6 разряда
|
30
|
Расчёт №2
|
Контроль качества
|
100пм
|
0.8
|
1.70
|
-
|
10
|
10
|
8.0
|
17.00
|
-
|
Геодезист, рабочий 3 разр.
|
Расчет №1
Состав исполнителей: геодезист - 1 чел., рабочий 3 разр. - 1
чел.
Тарифная ставка: геодезист - 1.06 руб./час., рабочий 3 разряда. - 0.7
руб/час.
Нормы затрат труда: 0.8 чел.-час/100п.м.
Расценка:
Расчет
№2
Состав
исполнителей: геодезист - 1 чел., лаборант - 1 чел.
Тарифная
ставка: геодезист - 1.06 руб/час., лаборант - 1 - 0.6 руб/час.
Нормы
затрат труда: 0.8 чел.-час/100 пм
Расценка:
.3
Состав отряда по возведению земляного полотна
.3.1
Определение сменного темпа земляных работ

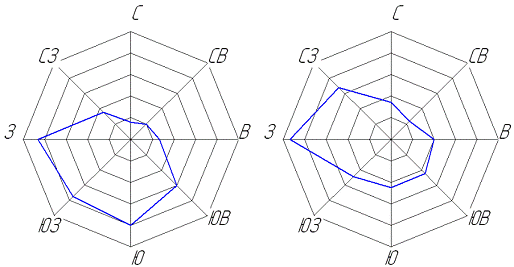

Календарная
продолжительность летнего строительного сезона для земляных работ в условиях
Нижегородской области
ТСТР
= (ТКЛ-ТВ-ТМ-ТПР) ∙кС
где
ТКЛ - календарная продолжительность сезона в летний период,

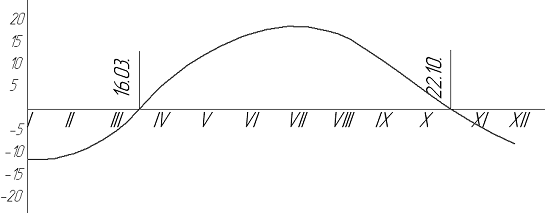

определяется по Рис.1.1, дни;
ТВ
- число выходных и праздничных дней (определяется по календарю);
ТМ=0.07ТКЛ;
ТПР=0,1ТКЛ - простои по метеоусловиям и на
профилактическом ремонте машин соответственно;
кС
- коэффициент сменности, принимаем равным единице.
ТСТР=(220-34-16-22)
∙1=148 см
ТДИР=кТ∙ТСТР
где
кТ =0.4 - коэффициент, определяющий долю земляных работ в общей
продолжительности строительства дороги
ТДИР
- директивный срок строительства, см
ТДИР=0,4∙148=60
см
Расчет
периода развертывания
,
где
-
продолжительность организационно-технологических перерывов,
- число
захваток в потоке,
=2+n∙2=16,
где
2-число организационных перерывов на подготовительные и отделочные работы, n-число
уплотняемых слоёв у насыпи, высотой 2,64 м (средняя отметка высот на ПК47 -
ПК50 на гистограмме профильных объемов) самоходным катком на пневматических
шинах с глубиной уплотнения 0,3 м (§ Е2-1-31)
tP=20+2=22
см
Сменный
темп работы
VСМ1=(VОПЛ - VС.Р.)/(ТДИР-tР)
где
VОПЛ -
объем оплачиваемых земляных работ, м3;
VС.Р. - объем сосредоточенных земляных работ, м3;
VСМ1 = (168158-87039) /(60-22)=2135 м3/см.
Средняя
длина сменной захватки:
Lзах= Vсм1 /F,
где
F- средняя площадь поперечного сечения конструктивного
элемента (для земляных работ F= FОТС)
Fнас. = Нотс(В2+В3)/2=
1,82∙(20.46+15)/2=32,27м3
Lзах=2135/32.27=67 м
Fвыем. = Нотс(В2+В3)/2=
4,24∙(43.92+20)/2=135.51м3
Lзах=2135/135.51=16 м
Принимаем
Lзах
кратную 10 и не менее 100 м для удобства работ машин
Lзах =65*2+15*2=160 м
.3.2
Общая машиноемкость работ по технологии
Таблица
3.2. Нормативная машиноемкость работ по возведению 1 км земляного полотна
Марка машины
|
Машиноемкость, м-см
|
Бульдозер ДЗ-25
|
23,68
|
Автогрейдер ДЗ-31-1
|
4.32
|
Каток на пневмошинах ДУ-31А
|
22,34
|
Каток на пневмошинах ДУ-29А
|
20,52
|
Скрепер самоходный ДЗ-13
|
67,24
|
Трактор толкач Т-180
|
13.53
|
Прицепной виброкаток Д-480
на базе трактора ДТ-75
|
7
|
Бульдозер ДЗ-18
|
3.83
|
Гидросеялка с цистерной
ПМ-130Б
|
0,5
|
3.3.3 Состав отряда
Коэффициент перехода для основных работ
КПЕР=VСМ/V1КМ
где V1КМ - объем работ на 1 км земляного
полотна
КПЕР=2135/30055=0,071
Коэффициент внутрисменной загрузки
КЗ=n
ТР/nФ ;
где
nФ -
фактически принятое количество машин (целое число)
Таблица
3.3. Состав отряда при скорости потока 2135 м3/см
Наименование машины
|
Кол-во машин (коэфф.
загрузки)
|
Квалификация рабочих
|
Кол-во рабочих
|
Бульдозер ДЗ-25
|
2 (0.84)
|
Машинист 6 разряд
|
2
|
Автогрейдер ДЗ-31-1
|
1 (0,31)
|
Машинист 6 разряд
|
1
|
Каток на пневмошинах ДУ-31А
|
2 (0.79)
|
Машинист 6 разряд
|
2
|
Каток на пневмошинах ДУ-29А
|
2 (0,73)
|
Машинист 6 разряд
|
2
|
Скрепер самоходный ДЗ-13
|
5 (0.96)
|
Тракторист 6 разряд
|
5
|
Трактор-толкач Т-180
|
1 (0.96)
|
Тракторист 6 разряд
|
1
|
Прицепной виброкаток Д-480
на базе трактора ДТ-75
|
1 (0,50)
|
Тракторист 5 разряд
|
1
|
Бульдозер ДЗ-18
|
1 (0,27)
|
Машинист 6 разря.
|
1
|
Гидросеялка с цистерной
ПМ-130Б
|
1 (0,04)
|
Машинист гидросеялки 4
разр., помощник машиниста 3 разр.
|
2
|
|
Итого: 17
|
.4 Схема организации работ
Схема организации работ составляется с целью оптимизации
производственного цикла, путем рационального размещения ресурсов на захватках.
При этом решается задача взаимной увязки внутрисменных графиков работ машин из
условия их максимальной загрузки, в том числе за счет совмещения рабочих
процессов.
Расчет длины захватки ведется на основании сменного темпа работ.
Длина потока вычисляется по формуле:
Lп=ΣLз+ΣLтп, м
где: ΣLз - суммарная длина всех захваток в
потоке
ΣLтп - суммарная длина организационно-технологических перерывов в
работе потока.
К - количество захваток
Lп=160∙6 +160∙2=1280м
Для составления почасовых графиков определяют фактическое время работы
машин.
Траб=Тсм∙кз
где: Тсм- продолжительность смены (Тсм=8 часов)
кз - коэффициент загрузки машины
.5 Технико-экономические показатели и материально-технические ресурсы на
1 км земляного полотна.
Таблица 3.4. Машины, инструмент, инвентарь
Наименование
|
Тип, марка, нормативный
документ
|
Количество, шт.
|
Бульдозер
|
ДЗ-25
|
3
|
Бульдозер
|
ДЗ-18
|
1
|
Автогрейдер
|
ДЗ-31-1
|
1
|
Каток на пневмошинах
|
ДУ-31-А
|
3
|
Каток на пневмошинах
|
ДУ-29А
|
2
|
Прицепной виброкаток на
базе трактора ДТ-75
|
Д-480
|
2
|
Скрепер самоходный
|
ДЗ-13
|
5
|
Трактор-толкач
|
Т-180
|
1
|
Гидросеялка
|
ПМ-130Б
|
1
|
Материалы:
Грунт глина - 30055 м3
Растительный грунт - 3540 м3
Технико-экономические показатели:
- производительность отряда - 2135 м3/см
количество машин - 19
ед.
количество работников - 20 чел
машиноёмкость работ - 162,96
маш-см
трудоемкость работ -
1336.85 чел-час
- выработка на 1 работника - 106,75 м3/чел.
- фонд заработной платы - 1530-46 руб
Заключение
В данном проекте выбрана и разработана технология - насыпь из грунта
выемки. Протяженность участка технологии 3466 м. Запроектирована рабочая
технологическая карта, в которой рассчитана калькуляция трудозатрат; найден
сменный объем работ VСМ=2135 м3/см и определен
состав отряда. Отряд состоит из 19 машин и 20 рабочих. Составлена схема
организации работ, в которой определена длина захватки 160 м. Также определены
технико-экономические показатели. Общая трудоемкость составила - 1336.85
чел./час, общая машиноемкость - 162,96 маш./час, выработка на одного рабочего -
106,75 м3/чел. с общим фондом заработной платы - 1530-46 руб.
