Использование технологий управления данными для автоматизации работы организации
СОДЕРЖАНИЕ
программирование база клиентский приложение
ВВЕДЕНИЕ
1. ПОНЯТИЕ БАЗЫ ДАННЫХ
.1 Определение базы данных
.2 Обзор существующих систем управления базами данных
2. ПРОЕКТИРОВАНИЕ И СОЗДАНИЕ БАЗЫ
ДАННЫХ И ПРОГРАММНАЯ РЕАЛИЗАЦИЯ КЛИЕНТСКОГО ПРИЛОЖЕНИЯ
.1 Концептуальное проектирование
.2 Логическое проектирование
.3 Физическое проектирование
.4 Обзор языков программирования
.5 Создание клиента с помощью выбранного языка
программирования
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ВВЕДЕНИЕ
Актуальность исследования. Для автоматизации работы организации
используют технологии управления данными, т.к. с развитием Internet технологий появилась возможность
доступа к удаленным БД. Примером технологии управления данными является система
управления базами данных, т.к. она позволяет создавать распределённые базы
данных.
Потоки информации, циркулирующие в мире, который нас
окружает, огромны. Во времени они имеют тенденцию к увеличению. Уже сегодня без
баз данных невозможно представить работу большинства финансовых, промышленных,
торговых и прочих организаций. Важнейшим достоинством применения БД в
информационных системах является обеспечение независимости данных от прикладных
программ. Это дает возможность пользователям не заниматься проблемами
представления данных на физическом уровне: размещения данных в памяти, методов
доступа к ним и т. д.
Access - самая популярная система управления базами данных (СУБД) общего
назначения. Это комплекс программных средств, предназначенных для создания
структуры новой базы данных, наполнения её содержимым, редактирования
содержимого, отбора данных в соответствии с заданными критериями, их
упорядочивания, оформления, печати.
Тема исследования: использование технологий управления данными для
автоматизации работы организации.
Целью дипломной работы является - разработка системы управления базами
данных для автоматизации работы организации.
Задачи дипломной работы:
- проанализировать материалы по теме исследования;
- разработать требования к приложению;
- спроектировать базу данных;
- создать базу данных в системе управления базами данных Access;
- написать клиентское приложение с помощью выбранного языка
программирования.
Объектом исследования является автоматизация работы организации с
применением базы данных.
Предметом исследования является технология создания системы управления
базы данных.
1. ПОНЯТИЕ БАЗЫ ДАННЫХ
.1 Определение базы данных
База данных представляет собой совокупность специальным образом
организованных данных, хранимых в памяти вычислительной системы и отображающих
состояние объектов и их взаимосвязей в рассматриваемой предметной области [29].
Логическую структуру хранимых в базе данных называют моделью
представление данных. К основным моделям представления данных (моделям данных)
относятся следующие: иерархическая, сетевая, реляционная, постреляционная,
многомерная и объектно-ориентированная.
Обычно данные в базе данных называют «постоянными». Под словом
«постоянные» подразумеваются данные, которые отличаются от других, более
изменчивых данных, таких как промежуточные результаты, входные и выходные
данные, управляющие операторы, рабочие очереди, программные управляющие блоки и
вообще все транзитные данные. Под понятием «входные» и «выходные »:
- входные данные - это информация, передаваемая системе. Такая
информация может стать причиной изменений в постоянных данных, но не является
частью базы данных;
- выходные данные - это сообщение и результаты, выдаваемые
системой. Эту же информацию можно брать из постоянных данных, но ее нельзя
рассматривать как часть базы данных.
Система баз данных - это компьютеризированная система хранения записей;
то есть это компьютеризированная система, основная цель которой- содержать
информацию и предоставлять ее по требованию. К информации может относиться все,
что заслуживает внимания отдельного пользователя или предприятия, использующего
систему.
Системы баз данных существует как на малых компьютерах, так и на больших
машинах. В частности, системы на больших машинах («большие системы») в основном
многопользовательские, тогда как системы на малых машинах («малые системы»),
как правило, однопользовательские. Однопользовательская система- это система, в
которой в одно и то же время к базе данных может получить доступ не более
одного пользователя; многопользовательская система- это система, в которой к
базе данных могут получить доступ сразу несколько пользователей. Основная
задача большинства многопользовательских системе- позволить каждому отдельному
пользователю работать с системой как с однопользовательской. Различия между
многопользовательской и однопользовательской системами проявляются в их
внутренней структуре и потому практически не видны конечному пользователю.
В общем случае данные в базе данных являются интегрированными и общими.
Эти два аспекта, интеграция и разрешение общего доступа, представляют собой
наиболее важное преимущество использования систем баз данных на «большом»
оборудовании; и по меньшей мере один из них- интеграция - является
преимуществом их использования на «малом» оборудовании.
Под понятием интегрированные данные подразумевается возможность
представить базу данных как объединение нескольких отдельных файлов данных,
полностью или частично не перекрывающихся.
Под понятием общие данные подразумевается возможность использования
отдельных областей данных в базе данных несколькими различными пользователями,
т. е. каждый из этих пользователей может иметь доступ к одной и той же области
данных.
Хранимые в базе данные имеют определенную логическую
структуру - иными словами, описываются некоторой моделью представления данных
(моделью данных), поддерживаемой СУБД . К числу классических относятся
следующие модели данных:
- иерархическая;
- сетевая;
- реляционная.
Кроме того, в последние годы появились и стали более
активно внедряться на практике следующие модели данных:
- постреляционная;
- многомерная;
- объектно-ориентированная.
Разрабатываются также всевозможные системы, основанные
на других моделях данных, расширяющих известные модели. В их числе можно
назвать объектно-реляционные, дедуктивно-объектно-ориентированные, семантические,
концептуальные и ориентированные модели. Некоторые из этих моделей служат для
интеграции баз данных, баз знаний и языков программирования.
Иерархическая БД представляет собой упорядоченную
совокупность экземпляров данных типа «дерево» (деревьев), содержащих экземпляры
типа «запись» (записи). Часто отношения родства между типами переносят на
отношения между самими записями. Поля записей хранят собственно числовые или
символьные значения, составляющие основное содержание БД. Обход всех элементов
иерархической БД обычно производится сверху вниз и слева направо.
Сетевая модель данных позволяет отображать
разнообразные взаимосвязи элементов данных в виде произвольного графа, обобщая
тем самым иерархическую модель данных. Сетевая БД состоит из набора записей и
набора соответствующих связей.
Реляционная модель данных предложена сотрудником фирмы
IBM Эдгаром Коддом и основывается на
понятии отношение (relation)
[15].Отношение представляет собой множество элементов, называемых кортежами.
Наглядной формой представления отношения является привычная для человеческого
восприятия двумерная таблица. Таблица имеет строки (записи) и столбцы
(колонки). Каждая строка таблицы имеет одинаковую структуру и состоит из полей.
Строкам таблицы соответствуют кортежи, а столбцам - атрибуты отношения.
Постреляционная модель данных представляет собой
расширенную реляционную модель, снимающую ограничение неделимости данных,
хранящихся в записях таблиц. Постреляционная модель данных допускает
многозначные поля - поля, значения которых состоят из подзначений. Набор
значений многозначных полей считается самостоятельной таблицей, встроенной в
основную таблицу.
Многомерные СУБД являются узкоспециализированными
СУБД, предназначенными для интерактивной аналитической обработки информации.
Раскроем основные понятия, используемые в этих СУБД: агрегируемость,
историчность и прогнозируемость данных.
Агрегируемость данных означает рассмотрение информации
на различных уровнях ее обобщения. В информационных системах степень
детальности представления информации для пользователя зависит от его уровня:
аналитик, пользователь-оператор, управляющий, руководитель.
Историчность данных предполагает обеспечение высокого
уровня статичности (неизменности) собственно данных и их взаимосвязей, а также
обязательность привязки данных ко времени.
Статичность данных позволяет использовать при их
обработке специализированные методы загрузки, хранения, индексации и выборки.
Временная привязка данных необходима для частого
выполнения запросов, имеющих значения времени и даты в составе выборки.
Необходимость упорядочения данных по времени в процессе обработки и
представления данных пользователю накладывает требования на механизмы хранения
и доступа к информации. Так, для уменьшения времени обработки запросов
желательно, чтобы данные всегда были отсортированы в том порядке, в котором они
наиболее часто запрашиваются.
Прогнозируемость данных подразумевает задание функций
прогнозирования и применение их к различным временным интервалам.
Многомерность модели данных означает не многомерность
визуализации цифровых данных, а многомерное логическое представление структуры
информации при описании и в операциях манипулирования данными.
В объектно-ориентированной модели при представлении
данных имеется возможность идентифицировать отдельные записи базы. Между
записями базы данных и функциями их обработки устанавливаются взаимосвязи с
помощью механизмов, подобных соответствующим средствам в
объектно-ориентированных языках программирования.
Система управления базами данных (СУБД)- это комплекс
языковых и программных средств, предназначенный для создания, ведения и
совместного использования баз, данных многими пользователями [23]. Обычно СУБД
различают по используемой модели данных . Так, СУБД, основанные на
использовании реляционной модели данных, называют реляционными СУБД.
Система управления базой данных представляет собой программное
обеспечение, которое управляет доступом к базе данных. Это происходит следующим
образом:
) пользователь выдает запрос на доступ, применяя определенный подъязык
данных;
) СУБД перехватывает этот запрос и анализирует его;
) затем СУБД пересматривает внешнюю схему для этого пользователя,
соответствующее отображение (внешний- концептуальный), концептуальную схему,
отображение концептуальный - внутренний и определение структуры хранения;
) СУБД выполняет необходимые операции над хранимой базой данных;
Функции СУБД:
определения данных. СУБД должна допускать определения данных (внешние
схемы, концептуальную схему, внутреннюю схему, а также все связанные отображения)
в исходной форме и преобразовывать эти определения в форму соответствующих
объектов. Иначе говоря, СУБД должна включать в себя компонент языкового
процессора для различных языков определений данных. СУБД должна также
«понимать» синтаксис языка определений данных;
обработка данных. СУБД должна уметь обрабатывать запросы пользователя на
выборку, изменение или удаление существующих данных в базе данных или на
добавление новых данных в базу данных. Таким образом, СУБД должна включать в
себя компонент процессора языка обработки данных;
безопасность и целостность данных. СУБД должна контролировать
пользовательский запросы и пресекать попытки нарушения правил безопасности и
целостности, определенные АБД;
восстановление данных и дублирование. СУБД или другой связанный с ней
программный компонент, обычно называемый администратором транзакции, должны
осуществлять необходимый контроль над восстановлением данных и дублированием;
словарь данных. СУБД должна обеспечить функцию словаря данных. Сам
словарь данных можно по праву считать базой данных. Словарь «содержит данные о
данных» то есть определения других объектов системы, не просто «сырые данные».
Расширенный словарь будет включать также перекрестные ссылки, показывающие,
какие из программ какую часть базы данных используют, какие отчеты требуются
тем или иным пользователям, какие терминалы подключены к системе. Словарь может
быть интегрирован в определяемую им базу данных, а значит, должен содержать
описание самого себя;
Администратор базы данных есть лицо или группа лиц, отвечающих за
выработку требований к базе данных, ее проектирование, создание, эффективное
использование и сопровождение. В процессе эксплуатации администратор базы
данных следит за функционированием информационной системы, обеспечивает защиту
от несанкционированного доступа, контролирует избыточность, непротиворечивость,
сохранность и достоверность хранимой в БД информации.
1.2 Обзор существующих систем управления базами данных
Система управления базами данных Oracle. Физически база данных Oracle - не более чем набор
файлов где-то на диске [50]. Расположение этих файлов несущественно для
функционирования (хотя важно для производительности) базы данных. Каждая база
данных содержит несколько схем данных - это пользовательский раздел Oracle,
который идентифицируется именем пользователя (с паролем), уникальным в данной
БД.
Существуют четыре основные группы файлов на диске, составляющие базу
данных:
1) файлы базы данных - dbf;
2) управляющие файлы - control file;
) журнальные файлы - redo & arch;
) файл настроек oracle - init.ora.
Наиболее важные из них - файлы базы данных, где располагаются собственно
данные. Управляющие и журнальные файлы поддерживают функционирование
архитектуры. Для доступа к данным БД все три набора файлов должны
присутствовать, быть открытыми и доступными Oracle. Если эти файлы отсутствуют,
обратиться к базе данных нельзя, и администратор базы данных должен будет
восстанавливать часть или всю БД, используя файлы резервных копий . Все эти
файлы двоичные.
Система управления базами данных Access. Microsoft Access - это самая
популярная сегодня настольная система управления базами данных [1]. Ее успех
можно связывать с великолепной рекламной кампанией, организованной Microsoft,
или включением его в богатое окружение продуктов семейства Microsoft Office.
СУБД Access для работы с данными использует процессор баз данных
Microsoft Jet 3.0, объекты доступа к данным и средство быстрого построения
интерфейса - конструктор форм. Для получения распечаток используются
Конструкторы отчетов. Автоматизация рутинных операций может быть выполнена с
помощью макрокоманд. На тот случай, когда не хватает функциональности
визуальных средств, пользователи Access могут обратиться к созданию процедур и
функций. При этом как в макрокомандах можно использовать вызовы функций, так и
из кода процедур и функций можно выполнять макрокоманды.
Несмотря на свою ориентированность на конечного пользователя, в Access
присутствует язык программирования Visual Basic for Application, который
позволяет создавать массивы, свои типы данных, вызывать DLL-функции, с помощью
OLE Automation контролировать работу приложений, которые могут функционировать
как OLE-серверы. Даже можно целиком создавать базы данных с помощью
кодирования, когда в этом появляется необходимость.Access из всех
рассматриваемых средств разработки имеет, пожалуй, самый богатый набор
визуальных средств. Для коммерческого распространения приложений, разработанных
на Access, предназначен пакет Access Developer Toolkit, вместе с которым
поставляются некоторые дополнения и несколько дополнительных объектов ActiveX.
Главное качество Access, которое привлекает к нему многих пользователей,
тесная интеграция с Microsoft Office. К примеру, скопировав в буфер графический
образ таблицы, открыв Microsoft Word и применив вставку из буфера, тут же
получаем в документе готовую таблицу с данными из БД.
Вся работа с базой данных осуществляется через окно контейнера базы
данных. Отсюда осуществляется доступ ко всем объектам, а именно: таблицам,
запросам, формам, отчетам, макросам, модулям.
Посредством драйверов ISAM можно получить доступ к файлам таблиц
некоторых других форматов: DBASE, Paradox, Excel, текстовым файлам, FoxPro 2.х,
а посредством технологии ODBC - и к файлам многих других форматов.может
выступать как в роли OLE контролера, так и OLE сервера. Это значит, что можно
контролировать работу приложений Access из любого приложения, при условии, что
оно может выступать в роли OLE контролера и наоборот.
Встроенный SQL позволяет максимально гибко работать с данными и
значительно ускоряет доступ к внешним данным. Пользователям, малознакомым с
понятиями реляционных баз данных, Access дает возможность разделять свои сложные
по структуре таблицы на несколько, связанных по ключевым полям.
Процесс построения систем обработки данных значительно различается на
разных предприятиях и фирмах в зависимости от объема данных, которые они
обрабатывают. Естественно, Access - это типичная настольная база данных. В то
же время на небольшом предприятии с количеством компьюторов не больше 10,
ресурсов Access вполне может хватить для обслуживания всего делопроизводства,
естественно, в связке с Microsoft Office. То есть все пользователи могут
обращаться к одной базе данных, установленной на одной рабочей станции, которая
не обязательно должна быть выделенным сервером. Для того чтобы не возникали
проблемы сохранностии доступа к данным, имеет смысл воспользоваться средствами
защиты, которые предоставляет Access. При этом можете воспользоваться Мастером,
если не уверены, что сами правильно установите права и ограничения для
пользователей. В отличие от других рассматриваемых средств разработки, СУБД
Access имеет русифицированный интерфейс и частично переведенный на русский язык
файл контекстной помощи.
Система управления базами данных SQL Server. Microsoft SQL Server - одна
из наиболее мощных СУБД архитектуры клиент-сервер. Эта СУБД позволяет
удовлетворять такие требования, предъявляемые к системам распределенной
обработки данных, как тиражирование данных, параллельная обработка, поддержка
больших баз данных на относительно недорогих аппаратных платформах при
сохранении простоты управления и использования.SQL Server представляет собой
систему, конечно, плохо сравнимую с рассмотренными выше СУБД. Он не
предназначен непосредственно для разработки пользовательских приложений, а
выполняет функции управления базой данных. Для пользовательского приложения SQL
Server является мощным источником генерации и управления нужными данными.
Сервер имеет средства удаленного администрирования и управления
операциями, организованные на базе объектно-ориентированной распределенной
среды управления. Microsoft SQL Server входит в состав семейства Microsoft
BackOffice, объединяющего пять серверных приложений, разработанных для
совместного функционирования в качестве интегрированной системы.SQL Server
предназначен исключительно для поддержки систем, работающих в среде
клиент-сервер. Он поддерживает широкий спектр средств разработки и максимально
прост в интеграции с приложениями, работающими на ПК.Server превосходит
предыдущую версию с точки зрения использования многопоточной параллельной
архитектуры операционной системы для повышения производительности и
масштабируемости, то есть очень эффективно использует возможность ускорения
работы в том случае, если на компьютере установлено несколько
процессоров.Server имеет новую масштабируемую архитектуру блокировок,
называемую динамической блокировкой (Dinamic Locking), которая комбинирует
блокировку на уровне страницы и записи для достижения максимальной
производительности и подключения максимального числа пользователей.Server может
тиражировать информацию в БД иных форматов, включая Oracle, IBM DB2, Sybase,
Microsoft Access и другие СУБД (при наличии ODBC драйвера, отвечающего
определенным требованиям).
Хранимые процедуры, поддерживающие OLE Automation, позволяют разработчику
применять практически любой инструмент из тех, что поддерживают OLE, в целях
создания хранимых процедур для SQL Server. Visual Basic 4.0 поддерживается
посредством новой 32-разрядной DBLibrary (OCX). Многочисленные расширения языка
Transact-SQL включают расширенную поддержку курсоров, возможность использования
команд определения данных внутри транзакций и т. д.SQL Server содержит
ассистент администратора. Этот инструмент позволяет назначать основные
процедуры сопровождения базы данных и определять для них график выполнения.
Операции по сопровождению баз данных включают проверку распределения страниц,
целостности указателей в таблицах (включая системные) и индексах, обновление
информации, необходимой оптимизатору, реорганизацию страниц в таблицах и
индексах, создание страховочных копий таблиц и журналов транзакций. Все эти
операции могут быть установлены для автоматического выполнения по заданному
администратором графику.
Пакет Enterprise Manager включает утилиту, позволяющую переносить
некоторые или все объекты из одной базы данных в другую. Используя эту утилиту,
разработчик или администратор может:
- выполнять копирование объектов любого типа с указанием,
какого типа объекты подлежат копированию (или копировать все объекты всех
типов);
- переносить схему базы данных вместе с данными или без них;
- дополнять или замещать существующие данные;
- уничтожать объекты в базе-приемнике перед копированием схемы;
- для копируемого объекта включать объекты, от него зависящие;
- использовать стандартные настройки генерации кода
создания/удаления объектов или использовать собственные;
- определять момент выполнения переноса объектов: немедленно,
однократно в определенный момент времени, многократно по определенному графику.
Сервер, который получает объекты, должен быть Microsoft SQL Server.
Сервер-источник может быть Microsoft SQL Server версии 4.x или 6.x или сервер
Sybase.Server предоставляет возможность создания страховочных копий и
восстановления индивидуальных таблиц. Загрузка таблицы может быть выполнена
либо из копии индивидуальной таблицы, либо из копии базы данных. Загрузка
индивидуальных таблиц может оказаться хорошим решением при необходимости
восстановления данных после сбоя, когда загрузка всей базы данных неэффективна.
Тем не менее создание страховочных копий всей базы данных и журнала транзакций
остаются основой стратегии резервного копирования. Для эффективной работы с
данными SQL Server имеет целый набор специальных инструментов.
Система
управления базами данных My SQL. MySQL - свободная
<#"651215.files/image001.gif">
Рисунок 1 - Таблица “Схема данных”
На этапе логического проектирования строится схема
данных, где показывается связь между конкретными пунктами таблиц. Таким образом
в таблице “Диски” и таблице “Прокат” проведена связь между пунктами ID диска. В таблицах “Прокат” и

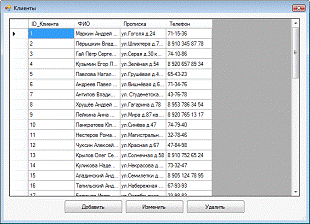

“Клиенты” проведена связь между пунктами ID клиента. В таблицах “Клиенты” и “Штрафы” также проведена
связь между пунктами ID клиента. Между

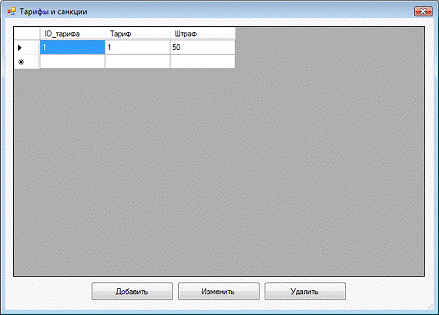

таблицами “Штрафы” и “Тарифы и санкции” проведена связь между пунктами ID тарифа.
.3 Физическое проектирование
Физическое проектирование - описание конкретной
реализации базы данных, размещаемой во внешней памяти. Физический проект
описывает базовые отношения, определяет организацию файлов и состав индексов,
применяемых для обеспечения эффективного доступа к данным, а также
регламентирует все соответствующие ограничения целостности и меры защиты.
Физическое проектирование базы данных предусматривает принятие
окончательного решения о способах реализации создаваемой базы. Поэтому
физическое проектирование обязательно производится с учетом всех особенностей
используемой СУБД. Между этапами физического и логического проектирования
всегда имеется определенная обратная связь, поскольку решения, принятые на
этапе физического проектирования с целью повышения производительности
разрабатываемой системы, могут потребовать определенной корректировки
логической модели данных.
Отправной точкой проводимого в данной главе обсуждения
является глобальная логическая модель данных и сопроводительная документация,
созданные на первом-втором этапах предлагаемой методологии проектирования баз
данных. Их создание начиналось с преобразования локальных концептуальных моделей
данных для каждого представления на этапе 1 и подготовки локальных логических
моделей данных для каждого представления на этапе 2, которые впоследствии
использовались для разработки набора соответствующих отношений. Полученные
наборы отношений были проверены на соответствие требованиям правил нормализации
и возможность выполнения необходимых транзакций. Этап логического
проектирования базы данных завершился процедурой соединения локальных
логических моделей данных, отражающих представления отдельных пользователей, в
единую глобальную логическую модель данных, которая соответствует всем
пользовательским представлениям организации.
В соответствии с предлагаемой методологией, в ходе
третьей и последней стадии методологии разработки базы данных должно приниматься
решение о том, как преобразовать логический проект базы данных (т.е.
совокупность сущностей, атрибутов, связей и установленных ограничений) в проект
физической базы данных, реализуемой в среде выбранной целевой СУБД. Поскольку
многие аспекты физического проектирования баз данных зависят от типа выбранной
целевой СУБД, возможно существование нескольких способов реализации любого
заданного элемента базы данных.
Стадия, предшествующая физическому проектированию,
называется стадией логического проектирования. Результаты ее выполнения в
значительной степени независимы от особенностей физической реализации проекта.
При логическом проектировании не принимаются во внимание конкретные
функциональные возможности целевой базы данных и прикладных программ, однако
учитываются особенности выбранной модели данных. Результатом логического
проектирования являются глобальная логическая модель данных, состоящая из ER-диаграммы или диаграммы отношений, а
также реляционной схемы, и комплект описывающей ее сопроводительной
документации, включающий, в частности, словарь данных. В совокупности эти
результаты являются исходной информацией для стадии физического проектирования
базы данных и предоставляют ее разработчику все необходимое для принятия
решений, направленных на достижение максимальной эффективности создаваемого
проекта.
Физическое проектирование базы данных - процесс
подготовки описания реализации базы данных внешней памяти. Описание должно
включать основные отношения, файловую организацию, индексы, обеспечивающие эффективный
доступ к данным, а также все соответствующие ограничения целостности и средства
защиты.
Физическое проектирование базы данных включает
следующие этапы:
- перенос глобальной логической модели
данных в среду целевой СУБД;
- проектирование основных отношений;
- проектирование физического
представления базы данных;
- выбор файловой структуры;
- проектирование пользовательских
представлений.
Этап стадии физического проектирования включает
разработку основных отношений и реализацию ограничений предметной области с
использованием доступных функциональных средств целевой СУБД, На этом этапе
должно быть также принято решение по выбору способов получения производных
данных, которые включены в модель данных.
Этап включает выбор файловой организации и индексов
для основных отношений. Как правило, СУБД для персональных компьютеров имеют
фиксированную структуру внешней памяти, а другие СУБД предоставляют несколько
альтернативных вариантов файловой организации для хранения данных. С точки
зрения пользователя организация внутренней структуры хранения отношений должна
быть совершенно прозрачной - пользователь должен иметь возможна получать доступ
к любому отношению и к отдельным его строкам без учета способа хранения данных.
Это означает, что СУБД должна обеспечивать полную независимость физического
хранения данных от их логической организации. Только в этом случае внесение
изменений в физическую организацию базы данных не окажет никакого влияния на
работу пользователей. Соответствие между логической моделью данных и физической
моделью данных определяется внутренней схемой базы данных. Разработчик должен
предоставить подробные физические проекты базы данных с учетом применяемой СУБД
и операционной системы. В проекте реализации базы данных в СУБД разработчик
должен определить структуры файлов, которые будут использоваться для
представления каждого отношения. В проекте реализации базы данных в
операционной системе разработчик должен указать расположение отдельных файлов и
обеспечить необходимую их защиту. Необходимо принять решение о том, как должно
быть реализовано каждое пользовательское представление. Спроектировать средства
защиты, необходимые для предотвращения несанкционированного доступа к данным,
включая управление доступом к основным отношениям. Проанализировать необходимость
снижения уровня требований нормализации данных в логической модели, что может
способствовать повышению общей производительности системы. Однако эти действия
следует предпринимать только в случае реальной необходимости, поскольку
введение в базу данных избыточности неизбежно вызовет появление проблем с
поддержанием целостности данных. Для создания базы данных в СУБД Access необходимо выполнять следующие
действия :

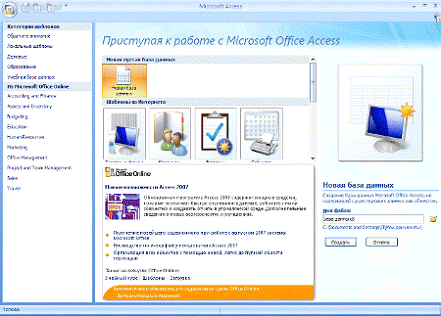

Рисунок 2 - Создание базы данных
В представленном диалоговом окне выбрать пункт: Новая База Данных, дать
ей название, нажать кнопку “Создать”.

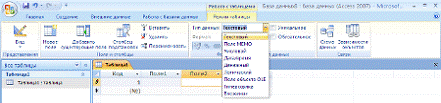

Рисунок 3 - Создание таблицы
На панели управления необходимо выбрать меню “вид” , далее выбрать
“конструктор” , дать название таблице, выбрать “тип данных”. Затем необходимо
дать название полям и заполнить таблицу необходимыми данными.
СУБД Access использует данные следующих типов:
) текстовый (символьный);
) числовой;
) дата\время;
) логический;
) денежный;
) счетчик, используемый для определения ключа;
) поля типа объекта OLE,
которые используются для хранения рисунков, графиков, таблиц;
) поле MEMO;
) гиперссылка или подсказка.

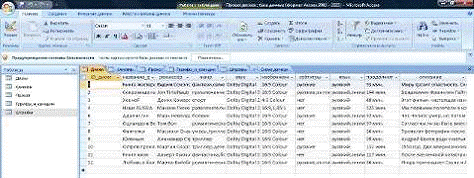

Рисунок 4 - Таблица “Диски”
В полученной таблице “Диски” указывается количество дисков и справочная
информация о них.
Таблица имеет следующие поля:
1) ID диска- поле имеет текстовый тип данных;
) название фильма- поле имеет текстовый тип данных;
) режиссёр- поле имеет текстовый тип данных;
) жанр- поле имеет текстовый тип данных;
) звук- поле имеет текстовый тип данных;
) субтитры- поле имеет текстовый тип данных;
) язык- поле имеет текстовый тип данных;
) продолжительность- поле имеет текстовый тип данных;
) описание- поле имеет тип данных MEMO.

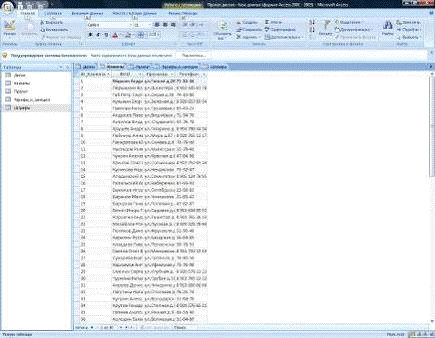

Рисунок 5 - Таблица “Клиенты”
В таблице “Клиенты” указывается информация о клиентах. Эта таблица имеет
следующие поля:
1) ID клиента- поле имеет текстовый тип данных;
) Ф.И.О клиента- поле имеет текстовый тип данных;
) Прописка- поле имеет текстовый тип данных;
) Телефон- поле имеет текстовый тип данных.

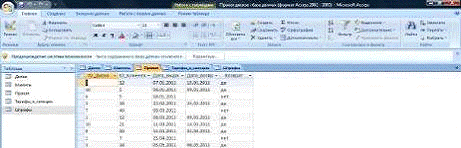

Рисунок 6 - Таблица “Прокат”
В полученной таблице “Прокат” имеются следующие поля:
1) ID диска- поле имеет текстовый тип
данных;
2) ID клиента- поле имеет текстовый тип
данных;
) дата выдачи- поле имеет текстовый тип данных;
) дата возврата- поле имеет текстовый тип
данных;
) возврат- поле имеет текстовый тип данных.
Рисунок 7 - Таблица “Тарифы и санкции”
В таблице “Тарифы и санкции” указывается одна тарифная
сетка равная 50 рублям за сутки, эта таблица имеет следующие поля:
1) ID тарифа- поле имеет текстовый тип
данных;
) тариф- поле имеет текстовый тип данных;
) штраф-. поле имеет текстовый тип данных.
Рисунок 8 - Таблица “Штрафы”
В таблице “Штрафы” указывается:ID клиента,ID тарифа, количество дней, сумма, оплата, итог. Эта таблица
позволяет произвести расчет суммы долга конкретного клиента. В данной таблице
все поля имеют текстовый тип данных.
2.4 Обзор языков программирования
Язык
программирования С++. Язык возник в начале 1980-х годов
<#"651215.files/image009.gif">
Рисунок 9 - Окно программы проката дисков
При наведении курсора на строку база данных открывается список: «диски»,
«клиенты», «тарифы и санкции».

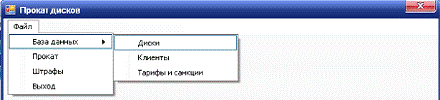

Рисунок 10 - Разделы меню «Файл»
На рисунке 11 показана форма «диски». Для ее открытия
необходимо выполнить следующие действия: файл-база данных- диски. Данная
таблица дает информацию клиенту о дисках, которые имеются в прокате, для того,
чтобы клиент смог выбрать интересующий его фильм. В этой таблице имеются
кнопки: «добавить», «изменить», «удалить». Для того, чтобы записать в базу
новый диск необходимо записать данные диска, после чего нажать кнопку добавить
появится окно данные добавлены- ОК и диск будет добавлен в таблицу. Для того
чтобы изменить данные о диске необходимо выбрать область, которую клиент хочет
обновить, внести изменения и нажать кнопку изменить, появится окно данные
обновлены - ОК. Для удаления диска нужно его выбрать и нажать кнопку удалить,
появится окно данные удалены-ОК.

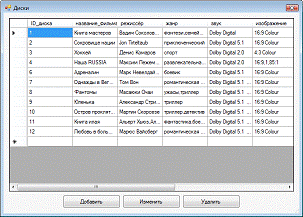

Рисунок 11 - Форма «диски»
Рисунок 12 - Диалоговое окно, информирующее
пользователя об успешном добавлении данных в БД
Рисунок 13 - Диалоговое окно, информирующее
пользователя об успешном обновлении данных в БД
Рисунок 14 - Диалоговое окно, информирующее
пользователя об успешном удалении данных в БД
На рисунке 15 показана форма «клиенты». Для работы с базой данных
клиентов необходимо выполнить следующие команды: файл- база данных- клиенты. В
данной таблице находятся данные о клиентах. Для добавления, изменения или
удаления информации о клиентах необходимо произвести аналогичные действия, как
и с таблицей базы данных диски.
Рисунок 15 - Форма «клиенты»
На рисунке 16 показана форма «тарифы и санкции». В
данной таблице указывается один тариф с тарифной сеткой равной 50 рублям за
сутки. Как и в двух предыдущих таблицах здесь имеются кнопки: «добавить»,
«изменить», «удалить». С ними необходимо выполнять такие же действия как и в
описанных выше таблицах.
Рисунок 16 - Форма «тарифы и санкции»
На рисунке 17 показана форма «прокат», в которой содержатся фамилии
клиентов и названия дисков, которые можно взять в прокат, а также названия
дисков, которые должны клиенты.

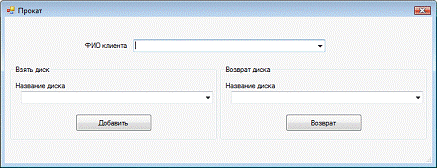

Рисунок 17 - Форма «прокат»
Для того, чтобы взять диск в прокат, необходимо выбрать фамилию клиента,
название диска и нажать кнопку «добавить». После этих действий появится
диалоговое окно «диск вами взят в прокат».

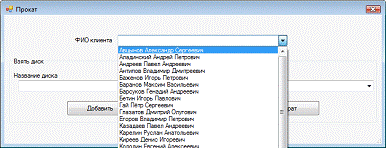

Рисунок 18 - Форма «прокат», выбор ФИО клиента

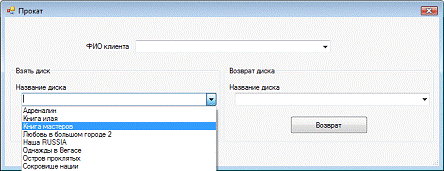

Рисунок 19 - Форма «прокат» ,выбор названия диска
Рисунок 21 - Диалоговое окно, информирующее
пользователя о том, что диск им взят
Для возврата диска необходимо выбрать фамилию клиента, после чего в окне
возврат диска нужно выбрать название диска, который подлежит возврату и нажать
кнопку «возврат», после чего появится диалоговое окно «диск вами возвращен в
прокат» - ОК.

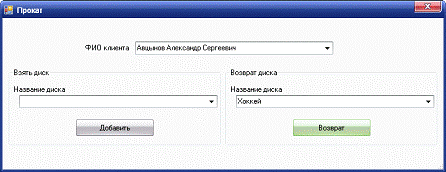

Рисунок 22 - Форма «прокат» возврат диска
Рисунок 23 - Диалоговое окно, информирующее
пользователя о том, что диск им возвращён
На рисунке 24 показана форма «штрафы», где производится автоматический
расчет суммы долга, за просроченные клиентом диски. Расчет производится в
реальном времени, согласно тарифной сетке, сумма будет посчитана когда будет
нажата кнопка «возврат». После появится диалоговое окно «данные обновлены»,
которые не удаляются и не изменяются.
Рисунок 24 - Форма «штрафы»
Для выхода из программы необходимо нажать кнопку «выход» в меню «Файл»
или нажать на крестик в заголовке окна.
ЗАКЛЮЧЕНИЕ
Доступ пользователей к распределенной базе данных осуществляется с
помощью системы управления распределенной базой данных.
Распределенная СУБД - совокупность программ, предназначенных для
управления распределенной базой данных таким образом, чтобы ее распределённость
была понятна для пользователей. Основная задача распределенной СУБД состоит в
обеспечении средств интеграции локальных баз данных, располагающихся в
различных узлах компьютерной сети, чтобы пользователь работал со всеми
локальными базами как с единой базой данных.
На сегодняшний день базы данных остаются самыми распространенными,
благодаря своей простоте и наглядности, как в процессе создания, так и на
пользовательском уровне. Современный специалист должен уметь с помощью
компьютеров и средств связи получать, накапливать, хранить и обрабатывать
данные, представляя результат в виде наглядных документов.
) проанализирован материал по теме исследования;
) разработаны требования к приложению;
) спроектирована база данных;
) создана база данных в системе управления базами данных Access;
) написано клиентское приложение на выбранном языке
программирования.
Проанализировав теоретический материал и разработав требования к
приложению были спроектированы и созданы таблицы в базе данных:
) “диски”;
) ”фильмы”;
) “прокат”;
) “тарифы и санкции”;
) “штрафы”.
Которые содержат данные: о наличии дисков и информация о них; о клиентах,
взявших диски в прокат и о клиентах - должниках, которые обязаны вернуть диски
в прокат, а также их суммы задолженности, согласно указанному тарифу.
Для автоматизации работы проката было создано клиентское приложение,
которое обновляет, добавляет, удаляет строки в выше указанных базах данных, а
также рассчитывает сумму штрафа клиента.
Разработанное приложение может быть использовано в прокатах дисков, в
домашних прокатах, для удобства ведения учёта дисков и слежения за их
возвратом.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1) Бекаревич, Ю.Б. Самоучитель Access 2010 / Ю.Б.
Бекаревич,Н.В. Пушкина - СПб: BHV, 2011 - 432 с
2) Бруга, Л. Java
по-быстрому: Практический экспресс-курс / Л. Бруга - М.: Наука и техника
<http://ru.wikipedia.org/wiki/%D0%9D%D0%B0%D1%83%D0%BA%D0%B0_%D0%B8_%D1%82%D0%B5%D1%85%D0%BD%D0%B8%D0%BA%D0%B0>,
2006 - 369с.
) Вонг, У. Microsoft
Office 2007 для «чайников» / У. Вонг - М.: Диалектика, 2007 - 368 с.
4) Голицына, О.Л. Базы данных / О.Л. Голицына, Н.В.
Максимов, И.И. Попов- 2-е изд., испр. и доп. - М: ФОРУМ Инфра-М, 2009 - 400 с.
) Голицына, О.Л. Системы управления базами данных /
О.Л. Голицына, Партыка Т.Л, И.И. Попов - М: ФОРУМ Инфра-М, 2011 - 432 с.
6) Гринт, З. MySQL. / З. Грин,. К. Ньюман. - М.: Вильямс
2006 - 224 с
7) Гросс, К. С# 2008 / К. Гросс - Спб:БХВ-Петербург,
2009 - 576 с.
8) Гукин, Д. Word 2010 для чайников. Word
2010 for Dummie / Д. Гукин - М.: Диалектика, 2010 - 352 с.
) Дейт ,К. Дж. Введение в системы баз данных /
К.Дж.Дейт - 8-е изд. - М.: Вильямс, 2006 - 542 с.
) Дейт, К. Дж. Введение в системы баз данных / К. Дж.
Дейт - 6-е изд. - М.: Вильямс, 2006 - 1328 с.
) Дюбуа, П. MySQL / П. Дюбуа - 3-е изд. - М.: Вильямс,
2006 - 1168 с.
12) Епанешников, А.М. Практика создания приложений в
Access 2007 / А.М. Епанешников, В.А. Епанешников - М: Диалог-МИФИ,2009 - 440 с.
) Илюшечкин, В.М. Основы использования и
проектирования баз данных / В.М. Илюшечкин - М: ИД Юрайт, 2011 - 213 с.
14) Кайт
<http://ru.wikipedia.org/wiki/%D0%A2%D0%BE%D0%BC_%D0%9A%D0%B0%D0%B9%D1%82>,
Т. Oracle для профессионалов: архитектура и программирование / Т. Кайт
<http://ru.wikipedia.org/wiki/%D0%A2%D0%BE%D0%BC_%D0%9A%D0%B0%D0%B9%D1%82>
- М.: Вильямс
<http://ru.wikipedia.org/w/index.php?title=%D0%92%D0%B8%D0%BB%D1%8C%D1%8F%D0%BC%D1%81_(%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)&action=edit&redlink=1>,
2007 - 848 с.
15) Кириллов, В.В. Введение в реляционные базы данных / В.
В. Кириллов, Г. Ю. Громов - СПб: БХВ - Петербург, 2009 - 464 с.
) Климов, А. C#. Советы программистам / А. Климов -
М.:Вильямс, 2008 - 544 с.
) Кошелев, В.Е. Access 2007. Эффективное использование
/ В. Е. Кошелев - М:Бином-Пресс, 2009 - 590 с.
) Кузин, А.В. Базы данных / А.В. Кузин, С.В.
Левонисова - 2-е изд - М: Academia, 2008 - 320 с.
19) Кузнецов, М. MySQL 5. в подлиннике / М.Кузнецов, И.
Симдянов - СПб.: БХВ-Петербург, 2006 - 1024 с.
20) Кузнецов, М. MySQL на примерах / М.Кузнецов, И.
Симдянов - СПб.: БХВ-Петербург, Глушаков, С.В. Microsoft Access 2007. Лучший самоучитель / С.В. Глушаков, А.С.
Сурядный,М.И. Шумилов - 2-е изд., доп. и перераб. - М: АСТ Москва, 2008 - 444
с.
21) Кузнецов, М. Самоучитель MySQL 5. / М.Кузнецов, И.
Симдянов - СПб.: БХВ-Петербург, 2006 - 560 с.
22) Кузнецов, С. Д. Базы данных. Модели и языки / С. Д.
Кузнецов - М:Бином-Пресс, 2008 - 720 с.
23) Кузнецов, С. Д.Основы баз данных./ С. Д. Кузнецов -
2-е изд. -М.: Интернет-Университет Информационных Технологий; БИНОМ.
Лаборатория знаний, 2007 - 484 с.
24) Кумскова, И.А. Базы данных / И.А. Кумскова - М:
КноРус, 2010 - 488 с.
) Левин, А. Word и Excel. Самоучитель Левина в цвете /
А. Левин - СПб: Питер, 2011 - 224 с.
26) Либерти,
Д. Освой самостоятельно C++ за 24 часа / Д. Либерти,Д
Хорват - 4-е изд. - М.: Вильямс, 2007 - 448 с.
) Майо, Д. Самоучитель
Microsoft Visual Studio
2010 / Д. Майо - CПб.:БХВ - Петербург, 2010 - 464 с.
) Мак-Дональд, М.
Microsoft ASP.NET 3.5 с примерами на C# 2008 для профессионалов / М.
Мак-Дональд, М. Шпушта - М.:Вильямс
<http://ru.wikipedia.org/w/index.php?title=%D0%92%D0%B8%D0%BB%D1%8C%D1%8F%D0%BC%D1%81_(%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)&action=edit&redlink=1>,
2008 - 1424 с.
) Малыхина, М.П. Базы
данных. Основы, проектирование, использование / М. П. Малыхина - СПб: БХВ -
Петербург, 2006 - 528 с.
) Мирошниченко, Г.А.
Реляционные базы данных / Г.А. Мирошниченко - СПб: BHV, 2006 - 400 с.
) Моисеенко, С.И.
Разработка приложений в MS Access/ С.И. Моисеенко, Б.В. Соболь - М: Вильямс,
2006 - 272 с.
) Монахов, В. Язык
программирования Java и среда NetBeans
<http://barsic.spbu.ru/www/comlan/java_vm.html> / В.Монахов - 3-е изд. -
СПб.: БХВ-Петербург
<http://ru.wikipedia.org/wiki/%D0%91%D0%A5%D0%92-%D0%9F%D0%B5%D1%82%D0%B5%D1%80%D0%B1%D1%83%D1%80%D0%B3_(%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)>,
2011 - 704 с.
) Нейгел C# 2008 и платформа
.NET 3.5 для профессионалов / Нейгел, Ивьен, Глинн, Уотсон, Скиннер -
М.:Вильямс
<http://ru.wikipedia.org/w/index.php?title=%D0%92%D0%B8%D0%BB%D1%8C%D1%8F%D0%BC%D1%81_(%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)&action=edit&redlink=1>,
2008 г. - 1392 с.
) Нейгел, К. Visual C# 2010: полный курс / К. Нейгел, К. Уотсон - Киев:
Диалектика, 2010.
35) Никсон, Р. Ubuntu для всех / Р. Никсон - СПб: БХВ -
Петербург, 2011 - 464 с.
36) Нэш, Т C# 2010:
ускоренный курс для профессионалов / Т. Нэш - М.:Вильямс, 2010 - 592 с.
37) Осипов, Д.Л. Базы данных и Delphi. Теория и практика /
Д.Л. Осипов - СПб: БХВ - Петербург, 2011 - 752 с.
38) Павловская, Т.А. C#.
Программирование на языке высокого уровня / Т.А. Павловская - М.:Вильямс
<http://ru.wikipedia.org/w/index.php?title=%D0%92%D0%B8%D0%BB%D1%8C%D1%8F%D0%BC%D1%81_(%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)&action=edit&redlink=1>,
2009 - 240 с.
39) Пауэрс, Л. Microsoft Visual Studio 2008 / М.
Снелл,Л. Пауэрс - CПб.:БХВ-Петербург,
2008 - 1200 с.
40) Пашек,Х.
Программирование в Borland Delphi 2006 для профессионалов /
Х. Пашек - М.: Вильямс, 2006. - 944 с.
) Петцольд, Ч.
Программирование с использованием Microsoft Windows Forms / Ч. Петцольд - М.:Вильямс
<http://ru.wikipedia.org/w/index.php?title=%D0%92%D0%B8%D0%BB%D1%8C%D1%8F%D0%BC%D1%81_(%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)&action=edit&redlink=1>,
2006 - 432 с.
) Пирогов, В.Ю.
Информационные системы и базы данных. Организация и проектирование / В. Ю.
Пирогов - СПб: БХВ - Петербург, 2009 - 528 с.
) Рубенкинг, Нил Дж.
Язык программирования Delphi для «чайников» / Нил Дж. Рубенкинг - М.: Диалектика, 2007 - 336 с.
44) Свиридова, М.Ю. Система управления базами данных Access
/ М.Ю. Свиридова - М: Academia, 2010 - 192 с.
45) Сергеев, А. П. Microsoft Office 2007. Самоучитель / А.П. Сергеев - М.:
Диалектика, 2007 - 416 стр.
46) Советов, Б.Я. Базы данных. Теория и практика /Б.Я.
Советов, В.В. Цехановский,В.Д. Чертовской - 2-е изд - М: Высшая школа, 2007 -
463 с.
47) Стаковьяк ,Р.
Программирование баз данных Oracle для профессионалов / Р. Гринвальд, Р.
Стаковьяк - М.: Диалектика
<http://ru.wikipedia.org/w/index.php?title=%D0%94%D0%B8%D0%B0%D0%BB%D0%B5%D0%BA%D1%82%D0%B8%D0%BA%D0%B0_(%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)&action=edit&redlink=1>,
2007 - 784с.
) Стефенс ,Д. Р. C++.
Сборник рецептов. - М: КУДИЦ-ПРЕСС, 2007 - 624 с.
) Страуструп, Б.
<http://ru.wikipedia.org/wiki/%D0%A1%D1%82%D1%80%D0%B0%D1%83%D1%81%D1%82%D1%80%D1%83%D0%BF,_%D0%91%D1%8C%D1%91%D1%80%D0%BD>
Язык программирования C++. Специальное издание / Б.Страуструп - М.:
Бином-Пресс, 2007 - 1104 с.
) Сэм, Р. Oracle
руководство администратора баз данных / Р.Сэм - М.: Вильямс <http://ru.wikipedia.org/w/index.php?title=%D0%92%D0%B8%D0%BB%D1%8C%D1%8F%D0%BC%D1%81_(%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)&action=edit&redlink=1>,
2009 - 1341с.
) Троелсен, Э. Язык
программирования C# 2010 и платформа .NET 4.0 / Э. Троелсен - 5-е изд.
-М.:Вильямс
<http://ru.wikipedia.org/w/index.php?title=%D0%92%D0%B8%D0%BB%D1%8C%D1%8F%D0%BC%D1%81_(%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)&action=edit&redlink=1>,
2010 - 1392 с.
) Фаронов ,В.В. Программирование
на языке С# / В.В. Фаронов - М.:Вильямс
<http://ru.wikipedia.org/w/index.php?title=%D0%92%D0%B8%D0%BB%D1%8C%D1%8F%D0%BC%D1%81_(%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE)&action=edit&redlink=1>,
2007 - 240 с.
) Фрост, Р. Базы
данных. Проектирование и разработка / Р. Фрост, Д. Дей, К.В. Слайк - М: НТ
Пресс, 2008 - 592 с.
) Фуллер,Л.У. Microsoft Office Access 2007 для
"чайников" / Л.У. Фуллер, К. Кук, Д. Кауфельд - М: Вильямс,2007 - 431
с.
55) Фуфаев, Д.Э. Базы данных /Д.Э. Фуфаев, Э.В. Фуфаев -
5-е изд. - М: Academia, 2009 - 320 с.
) Фуфаев, Д.Э. Разработка и эксплуатация удаленных баз
данных /Д.Э. Фуфаев, Э.В. Фуфаев - 2-е изд. - М: Academia, 2009 - 256 с.
58) Шелдон, Р MySQL: базовый курс / Р. Шелдон, Д. Мойе -
М.: Диалектика, 2007 - 880 с.
59) Шилдт, Г. C# 4.0 полное руководство / Г. Шилдт -
М.:Вильямс, 2011 - 1056 с.
60) Шилдт,
Г. Полный справочник по C++ / Г.
Шилдт - 4-е изд. - М.: Вильямс,
2006 - 800 с.
