H
|
Перемещение рук
к клавиатуре
|
|
HKKKKKKKKKKKKKKKKKKKKKKK
|
Ввод 25
символов
|
|
HKKKKKKKKKKKKKKKKKKKKKKKK
|
Нажатие клавиши
<Enter>
|
В данном примере нажатие клавиши <Enter> завершает часть
анализа, касающуюся метода. Руководствуясь нулевым правилом GOMS поставим оператор М
перед всеми операторами К:
H M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K M K
Правило 2 предписывает удалять операторы M в середине цепочек.
После применения этого правила остаётся следующая запись:
H M K K K K K K K K K K K K K K K K K K K K K K K K K M K
Заменим операторы на соответствующие временные интервалы:
H + M + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + K + M + K = 0.4 + 1.35 + (0.2 *
25) + 1.35 + 0.2 = 8.3 с
Стоит заметить, что команды могут быть набраны по несколько
раз в день. Поэтому есть вероятность, что при следующем наборе команды
технический специалист может ошибиться и записать команду неверно, что
увеличивает время на получение результатов. Исходя из проделанного анализа
становиться ясно, что технические специалисты имеют необходимость в
адаптированной программной оболочки для командной строки Linux и SSH под конкретные задачи.
2.
Проектирование интернет-сервиса
.1 Обзор существующих решений
На данный момент мною так и не были найдены подходящие
интернет-сервисы, которые могли бы быть представлены в задуманной мной
реализации. Вероятнее всего, что многие хостинг-компании используют свои
внутренние закрытые интернет-сервисы для облегчения работы технического
специалиста, однако такая информация не является общедоступной.
Так как разрабатываемый интернет-сервис будет представлен в
виде оконного интернет-приложения в браузере, проанализируем аналогичные
решения. Подобные интернет-сервисы называются WebOS.
Каждая конкретная реализация WebOS - это интернет-сервис,
организующий операционную среду с набором готовых функций для выполнения других
интернет-приложений. В роли клиентской части выступает браузер пользователя, в
роли же серверной выступает набор скриптов, которые генерируют предоставляемый
пользователю HTML код интернет-страницы. Главной особенностью WebOS является её графический
интерфейс - он похож на традиционный оконный интерфейс операционной системы, то
есть в нём присутствуют такие элементы, как рабочий стол, ярлыки и окна.
Благодаря этому интерфейс WebOS многофункционален и понятен подавляющему
большинству пользователей.
Приведём анализ самых популярных WebOS:

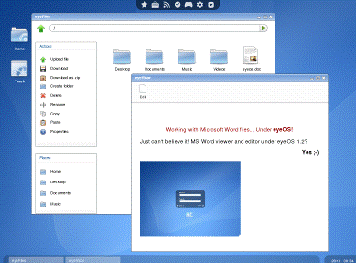

Рис. 2.1 Рабочий стол eyeOS
Основными возможностями eyeOS являются текстовый
редактор, календарь, менеджер файлов, мессенджер (программа мгновенной доставки
сообщений), браузер, калькулятор и др. На рабочем столе eyeOS присутствуют ярлыки,
папки, трей и др. возможности присуще настольным операционным системам.

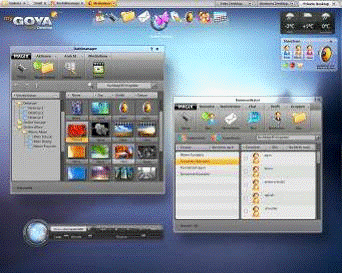

Рабочий стол myGoya
Рис. 2.2 Рабочий стол MyGoya
Если интерфейс eyeOS похож на настольную
операционную систему, то в myGoya интерфейс некоторых составляющих окон
реализован в виде прозрачных элементов. Такой шаг разработчиков данной WebOS объясним с точки зрения
привыкания пользователя к рабочему столу. С помощью технологий Web 2.0 интерфейс myGoya можно смело сравнивать с
Windows.

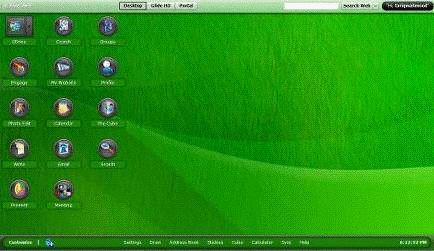

Рис. 2.3 Рабочий стол GlideOS
GlideOS представляет единую
настраиваемую среду, которая включает такие приложения, как текстовый редактор,
почтовый клиент, медиаплеер, органайзер, графический редактор, средства для
создания презентаций. Также пользователю данной WebOS доступна возможность
пользоваться дисковым пространством (30 гб).
В приведённый выше списке далеко не все WebOS, однако они самые
популярные, чем и обоснован их выбор. У всех приведённый выше WebOS есть одна общая
особенность - весь пользовательский интерфейс похож на привычные пользователю
операционные системы, где у пользователя такой системы есть рабочий стол и
окна. Именно подобный интерфейс будет реализован в моей дипломной работе.
К сожалению, все эти системы предоставляются на основе SaaS-сервисов (аренда
программного обеспечения) без предоставления исходного кода программы. Поэтому
данные решения не могут быть использованы.
.2 Выбор архитектуры сервиса
Работа интернет-сервисов сконцентрирована вокруг
клиент-серверной архитектуры. Обработка различных команд будет возложена на
серверную часть, а обработка интерфейса будет производиться в браузере. На

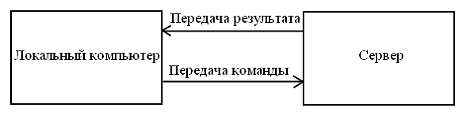

следующем рис. 2.X изображена архитектура клиент-сервер:
Рис. 2.4 Иллюстрация архитектуры клиент-сервер
Так как интернет-сервис разрабатывается в качестве дипломной
работы без дополнительного финансирования, главный критерий для выбора
архитектуры - бесплатность решения. Второй же немаловажный критерий -
кроссплатформенность решения. Под кроссплатформенностью понимается программное
обеспечение, работающее более чем на одной операционной системе /
#"651100.files/image007.gif">
Рис. 2.5 Схема функционирования интернет-сервиса
3.
Реализация интернет-сервиса
.1 Выбор языка программирования
При выборе языка программирования учитывались следующие
моменты:
язык должен быть достаточно мощным и гибким;
простым в освоении;
интерпретатор языка должен быть доступным и
предпочтительно бесплатным.
Под эти требованию подпадает большинство из языков
программирования на стороне сервера:
- NET ASP;
Python;
Java;
PHP.
В настоящее время наиболее используемыми из них для решения
задач широкого круга являются:
- PHP;
Perl.
Сравним возможности этих языков и выберем наиболее подходящий
для рассматриваемой разработки.
Perl является прекрасным сетевым языком
программирования, но более сложен при программировании веб-страниц. Perl
действительно «законченный язык» в том плане, что этот язык дорабатывался в
течение долгого промежутка времени и обладает широчайшим спектром возможностей
для сетевого программирования. Но это не означает, что это самый подходящий
инструмент для веб-разработки.
PHP во многом обязан Perl. Прототип PHP
впервые был разработан с помощью Perl. PHP до сих пор содержит
следы своего происхождения Perl, однако в PHP сделали более
приемлемыми многие элементы, трудности при программировании, и расширены
некоторые возможности. Выделим основные из них.
· PHP построен с нуля с огромной базой данных функций.
· PHP код изначально встроен в HTML-страницы, в
отличие от Perl. Это делает его очень эффективным для быстрой разработки
веб-страниц, тем самым ускоряя веб-разработки и снижая общую стоимость проекта.
Важный метод управления - код для программистов отделён от кода данных. Это
позволяет вносить изменения в код или данные, не влияя при этом, например, на
программную часть или шаблон. PHP использует теги, задающие «код
внутри». При программировании на языке Perl форматирование HTML-страницы осуществляется
только программным путём: скрипт должен полностью формировать страницу, включая
теги заголовков, элементы шаблонов и др.
· PHP является безопасным. Perl скрипты, как
правило, имеют большие уязвимости в логике скрипта. Это происходит потому, что PHP
имеет встроенную многоуровневую операцию обращения к запросам веб-страницы и
обслуживания информации.
· PHP прост в освоении по сравнению с Perl.
Синтаксис языка PHP легче запоминается, чем синтаксис языков C, Python,
Java, и большинство других языков программирования, используемых в
веб-разработках. Стиль синтаксиса Perl является по сути уникальным, и,
следовательно, не распространяемым на другие языки программирования.
· PHP имеет менее «накладные расходы», чем Perl,
это означает, что скрипты будут работать быстрее, чем CGI-скрипты, написанные
на Perl. При этом Вы будете иметь возможность обрабатывать запросы
большего числа пользователей на вашем сайте. Бенчмаркинг-тесты показывают, что PHP
работает быстрее, чем другие языки веб-программирования.
· PHP код имеет тенденцию быть более последовательным
и модульным, чем Perl.
На сегодняшний момент PHP стал самым популярным языком
на стороне сервера для написания динамических веб-страниц благодаря упомянутым
выше выгодам таким, как быстрое время отклика, повышения безопасности и
прозрачности для программистов.
По синтаксису код PHP во многом похож на язык C++. Главное в нём отличие,
что код в PHP интерпретируется, а не компилируется, как в «Си» - подобных
программах.
Основные возможности PHP:
автоматическое извлечение POST и GET-параметров, а
также переменных окружения веб-сервера в предопределённые массивы;
взаимодействие с большим количеством различных систем
управления базами данных;
автоматизированная отправка HTTP-заголовков;
работа с HTTP-авторизацией;
работа с cookies и сессиями;
работа с локальными и удалёнными файлами, сокетами;
обработка файлов, загружаемых на сервер.
Для разработки клиентской части информационной системы и
реализации задач, которые будут исполняться непосредственно на уровне клиента,
был выбран язык программирования JavaScript. Также в рамках
дипломной работы потребуется технология асинхронной передачи данных к серверу,
которая реализована в JavaScript.
Язык программирования JavaScript - это язык сценариев,
позволяющий разработать насыщенный пользовательский интерфейс и организовать
интерактивный обмен данными между клиентом и сервером.
Результаты работы интернет-сервиса будут отображаться в
браузере, поэтому для реализации интернет-страниц будет использован язык
разметки HTML и каскадные таблицы стилей (CSS).
На программирование однотипных действий в JavaScript уйдёт слишком много
времени, поэтому было решено использовать специализированую библиотеку скриптов
(FrameWork) для JavaScript - jQuery. С помощью jQuery возможно легко получать
доступ к любому элементу на странице, обращаться к атрибутам и содержимому
элементов, манипулировать ими. Также библиотека jQuery предоставляет удобный
интерфейс по работе с асинхронными запросами на странице.
.2 Выбор коммуникационных методов
Разрабатываемый интернет-сервис требует высокой
интерактивности интерфейса. Необходимо представить страницу «как есть» с
последующими динамично добавляемыми элементами на неё. Было решено исключить
фреймы из структуры проекта в связи с их устаревшей и неудобной реализацией.
Выбор пал на технологию асинхронных запросов - AJAX. Как раз именно эта
технология позволяет организовать динамический обмен данных между клиентом и
серверов без перезагрузки интернет-страницы.
На следующем рисунке отражен обмен данных между клиентом и
сервером с применением технологии AJAX:
Рис. 3.1 Особенность передачи данных с помощью технологии «AJAX»
Помимо обеспечения интерактивности интерфейса, технология AJAX обладает следующими
преимуществами:
экономия трафика - для обновления данных
интернет-страницы, загружаются только необходимые данные, а не вся страница;
уменьшение нагрузки на сервер - сервер генерирует
только запрашиваемые данные, а не всю интернет-страницу в целом;
ускорение реакции интерфейса - поскольку нужно
загрузить только изменившуюся часть, пользователь видит результат своих
действий быстрее.
Также необходимо выбрать формат данных, который подходит под
следующие критерии:
удобочитаемость кода;
простота создания объекта данных на стороне
сервера;
простота обработки данных на стороне клиента;
простота расширения;
отладка и исправление ошибок;
безопасность.
В качестве формата передаваемых данных возможно использовать XML или JSON. В случае
информационно-ориентированных приложений предпочтительно использовать JSON,
а не XML, в силу его простоты и легкости обработки данных на стороне
клиента. XML может быть незаменимым на сервере, но с JSON
определенно проще работать на клиенте.
Все данные в формате JSON представлены в виде
объекта данных, к элементам которого очень легко можно получить доступ. На
следующем рисунке показан пример расположенных данных в виде JSON:

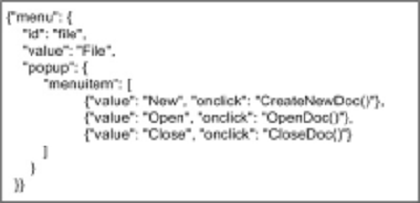

Пример данных в формате JSON
Рис. 3.2 Представление данных в формате «JSON»
.3 Выбор среды разработки
Реализация сервиса, помимо упомянутых, требует использования
целого ряда взаимосвязанных технологий. Для решения такого рода проблем
существует множество интегрированных средств, облегчающих разработку.
Такая среда программирования должна отвечать следующим
требованиям:
семантическая и синтаксическая поддержка кода PHP,
JavaScript, HTML и CSS;
навигатор по каталогам и функциям проекта;
бесплатное распространение продукта.
В качестве среды для разработки проекта была выбрана
свободная интегрированная среда разработки модульных кроссплатформенных
приложений Eclipse, поскольку она удовлетворяет всем вышеописанным
требованиям / #"651100.files/image010.gif">
Рис. 3.3 Общая схема работы приложения
Исходные файлы серверной части проекта хранятся на отдельном
компьютере (сервер) и имеют следующий вид:
- cache/
В каталоге cache хранятся каскадные таблицы стилей (CSS);
- core/
В каталоге core содержатся файлы, которые имеют прямое отношение
к работе интернет-сервиса (ядро приложения);
- i/
В каталоге i расположены графические
элементы интернет-сервиса;
- js/
В каталоге js расположены
пользовательские скрипты JavaScript. Эти скрипты будут подгружаться в браузер
пользователя и исполняться исключительно на стороне клиента;
- templates/
В каталоге templates хранятся все HTML-шаблоны;
- templates_c/
В каталоге templates_c хранятся уже
скомпилированные шаблоны с помощью внутренних функций SMARTY, которые берутся из
каталога templates;
- Файл ajax.php отвечает за
взаимодействие и обработку асинхронных запросов;
- core.php
- Файл core.php подключается в заглавном
файле index.php и содержит главные команды для загрузки всего
содержимого интернет-сервиса;

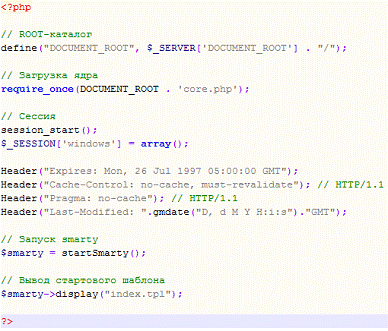

- index.php
Файл index.php является заголовочным
файлом, с которого начинается работа интернет-сервиса.
Конфигурационный файл core.php имеет следующий вид:
require_once ('Smarty.class.php');(LC_ALL,
«ru_RU»);startSmarty()
{
$smarty = new Smarty();
$smarty->template_dir = DOCUMENT_ROOT.
'templates/';
$smarty->compile_dir = DOCUMENT_ROOT.
'templates_c/';
$smarty->config_dir = DOCUMENT_ROOT.
'configs/';
$smarty->cache_dir = DOCUMENT_ROOT.
'cache/';
$smarty->compile_check = true;
$smarty->debugging = false;
$smarty->force_compile = 1;
$smarty = newSmarty();
return $smarty;
}
Обработкой команд, с которыми работает технический
специалист, занимается набор функций PHP, которые выполняют
следующие действия:
выполнение заданной команды;
анализ вывода команды;
представление результатов команды в удобном виде
для пользователя системы.

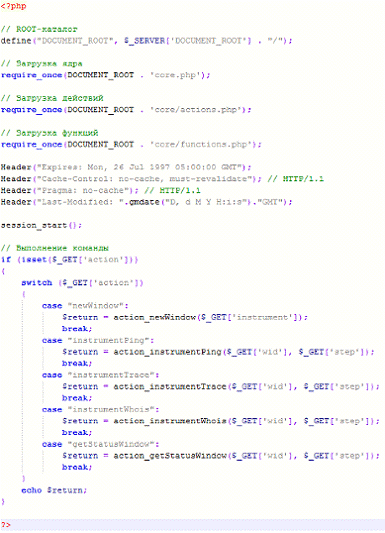

Все эти операции выполняются в скрипте ajax.php.
В следующем примере представлена функция для выполнения
операции из командной консоли Linux в PHP среде:
function runCommand($command) {_start();
(string)$raw = «»;
$raw = system ($command, $raw);
$raw = ob_get_contents().
$raw;_end_clean();$raw;
}
Функция system() возвращает результат выполнения той или иной
команды в виде необработанных данных (RAW). Такие данные
бесполезно предоставлять пользователю по той причине, что в них содержаться
множество ненужной информации, которая в свою очередь может замедлить процесс
выполнения всей операции.
Как только PHP получил результат выполнения команды, происходит
анализ полученных данных. Анализ реализован в виде регулярных выражений,
которые изначально поддерживаются PHP. Регулярные выражения - это формальный язык
поиска и осуществления манипуляций с подстроками в тексте, основанный на использовании
метасимволов (англ. wildcard characters). По сути это строка-образец (англ. pattern) состоящая из
символов и метасимволов и задающая правило поиска.
Например, в следующем представленном коде происходит анализ
данных выполненной команды трассировки маршрута Traceroute:
$traces = array();($i=1; isset
($matches[1] [$i]); $i++)
{_match
(«#\s*([^\s*]+)\s*([^\s*]+)\s*([^\s*]+\s*ms|\*)\s*([^\s*]+\s*ms|\*)\s*([^\s*]+\s*ms|\*)\s*#uis»,
$matches[2] [$i], $matches2);
$traces['id'] [$i-1] = $i;
$traces['resource'] [$i-1] = $matches2
[1].' '.$matches2 [2];($matches2 [3]!= «*» || $matches2 [4]!= «*» || $matches2
[5]!= «*»)
$traces['valid'] [$i-1] = true;
$traces['valid'] [$i-1] = false;(! isset
($matches[1] [$i+1]))
{($matches2 [3]!= «*» || $matches2 [4]!=
«*» || $matches2 [5]!= «*»)
$access = true;
$access = false;
}
}
Следующая конструкция является регулярным выражением:
\s*([^\s*]+)\s*([^\s*]+)\s*([^\s*]+\s*ms|\*)\s*([^\s*]+\s*ms|\*)\s*([^\s*]+\s*ms|\*)\s*
Подобного рода конструкция на языке регулярных выражений
является маской или шаблоном, по которому производиться поиск совпадений в
тексте. Знак вида \s является метасимволам регулярного выражения, а символ * является
модификатором. Метасимволы обозначают группы других символов. Модификатор - это
спецсимвол, определяющий «системные» параметры анализа регулярных выражений.
Например метасимвол \s означает пробельный символ. Если же этот метасимвол
соединить с модификатором *, то он будет означать ноль либо несколько
пробельных символов.
В таблице 3.х приведены метасимволы, которые используются в
интернет-сервисе:
Табл. 3.1 Метасимволы в регулярных выражениях
|
\
|
Считать
следующий метасимвол как обычный символ.
|
|
^
|
Начало строки.
|
|
.
|
Один
произвольный символ. Кроме '\n' - конец строки.
|
|
$
|
Конец строки.
|
|
|
|
Альтернатива
(или).
|
|
()
|
Группировка.
|
|
[]
|
Класс символов.
|
|
\s
|
Один пробельный
символ.
|
|
\S
|
|
\d
|
Одна цифра.
|
|
\D
|
Один символ
кроме цифры.
|
В таблице 3.2 приведены модификаторы, которые используются в
интернет-сервисе:
Табл. 3.2 Модификаторы в регулярных выражениях
|
*Повторяется 0 или большее число раз.
|
|
|
+
|
1 или большее
число раз.
|
|
?
|
1 или 0 раз.
|
|
{n}
|
Точно n раз.
|
|
{n,}
|
По меньшей мере
n раз.
|
|
{n,
m}
|
Не меньше n, но
и не больше m.
|
Затем происходит форматирование данных для представления их в
удобном виде для клиента. Этим занимается набор библиотек SMARTY для PHP, в котором язык разметки
HTML отделён от основного
кода программирования PHP. Например, код разметки HTML для второго шага команды
Traceroute:
<h2>Трассировка ресурса
{$resource}:</h2>
{for $i=0 to count ($traces['id']) - 1}
{if $traces['valid'] [$i]==true}
<span style=
«display:block»>№{$traces['id'] [$i]} - {$traces['resource'] [$i]} <font
color= «green»>успешно!</font></span>
{else}
<span style= «display:block»>№{$traces['id']
[$i]} - {$traces['resource'] [$i]} <font color= «red»>не прошёл!</font></span>
{/if}
{/for}
{if $access==true}
<span style=
«display:block»><h2><font color= «green»>Трассировка успешно пройдена!</font></h2></span>
{else}
<span style= «display:block»><h2><font
color= «red»>Трассировка не завершена!</font></h2></span>
{/if}
Как только анализ данных и их форматирование были завершены,
происходит перенос форматированных данных в шаблон. В следующем примере
представлен код на PHP, где происходит занесение данных в шаблон SMARTY:
$smarty->assign («resource»,
$_GET['resource']);
$smarty->assign («traces», $traces);
$smarty->assign («access», $access);
$smarty->assign («wid», $wid);
$smarty->assign («step», $step);
$result = $smarty->fetch («instrumentTrace.tpl»);
Все эти операции выполняются в интернет-сервисе через
асинхронные запросы AJAX. Готовый шаблон на страницу пользователю будет
вставлен без перезагрузки страницы.
Главной особенностью проекта является то, что интерфейс
представлен в виде окон, в которых содержаться вывод конкретных команд из
командной строки Linux. Для этих целей использован набор JavaScript-функций jQuery. Окна обладают
следующими возможностями:
перемещение окна;
увеличение / уменьшение окна;
назад / вперёд;
сворачивание окна;
закрытие окна.
Перемещение, увеличение и уменьшение окна реализовано с
помощью jQuery-модуля draggable. Следующий код назначает подобные свойства для
очередного нового окна:
$('#window' + newwid).draggable({handle: '.panelWindow', containment: '#windows', opacity:0.55}).resizable({ghost: true});
Функции «назад» и «вперёд» реализованы в двух функциях,
которые отличаются лишь одной операцией. Эти функции позволяют пользователю
перейти на шаг вперед или назад. Точно также как и в окнах обычной операционной
системы. Эти функции представлены ниже:
$(«#windows»).delegate
('#moveForward'+newwid, «click», function() {= newwid;step =
$(this).parents().eq(1).find (».windowStep»).html();++;(wid, step);
});
$(«#windows»).delegate
('#moveBackward'+newwid, «click», function() {= newwid;step =
$(this).parents().eq(1).find (».windowStep»).html();
step -;(wid, step);
});
Сама же функция getStatusWindow асинхронно обращается к php-скрипту и запрашивает у
него либо результат предыдущего, либо следующего окна.
В окнах интернет-сервиса располагается исключительно
динамически генерируемая информация: это означает, что весь контент в окнах
будет отображаться и меняться без последующих перезагрузок самой
интернет-страницы. Данные от серверной к клиентской части приложения передаются
в формате JSON.
Представление интернет-сервиса в виде оконного приложения
обеспечивает динамичную работу приложения в целом. Это стало возможным
благодаря асинхронным запросам AJAX.
.5 Реализация отдельных визуальных элементов
При разработке интернет-сервиса были учтены пожелания
технических специалистов, основанные на опыте их работы и предлагающие для
реализации в виде отдельных визуальных элементов наиболее часто используемые
команды. В интернет-сервисе реализованы следующие команды консоли Linux:
- Dig
Команда Dig предоставляет пользователю
интерфейс командной строки для обращения к системе DNS. Команда позволяет
задавать различные типы запросов и запрашивать произвольно заданные
DNS-сервера;
- Whois
- Команда Whois предоставляет пользователю
информацию о владельце домена либо ip-адреса;
- Ping
- Команда Ping проверяет соединение в сетях
TCP/IP, а также обиходное наименование запроса;
- Traceroute
- Команда Traceroute предназначена для
определения маршрутов следования данных в сетях TCP/IP. В зависимости от
операционной системы устройства Traceroute может использовать различные
протоколы передачи данных;
- Команда Mysql предоставляет пользователю
интерфейс командной строки для обращения к базе данных MySQL;
- Mysqldump
- Команда Mysqldump даёт возможность
пользователю создать полноценную архивную копию базы данных MySQL
(структура таблиц и их информация) в виде текстового файла. В дальнейшем такой
файл можно импортировать в другую базу данных MySQL.
Все вышеописанные команды работают в интернет-сервисе в виде
оконных приложений. Окна друг от друга не зависят, что даёт возможность
выполнять сразу несколько команд одновременно. Код серверной и клиентской части
интернет-сервиса находится в Приложении А.

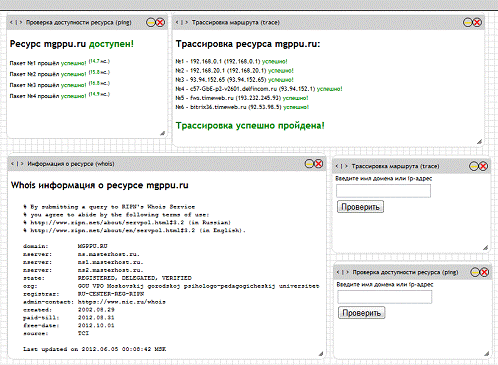

На рис. 3.4 показан итоговый интерфейс разработанного
интернет-сервиса:
Рис. 3.4 Интерфейс интернет-сервиса
4.
Эффективность системы
.1 Оценка интерфейса
Сравнительный анализ интерфейсов позволит нам выявить
недостатки и преимущества разработанного интернет-сервиса. На этапе определения
оценки критериев мы проанализировали эффективность командной строки на примере
команды Traceroute. В следующем примере показан результат выполнения команды Traceroute в командной строке:
traceroute to mgppu.ru (92.53.98.5), 30
hops max, 40 byte packets using ICMP
192.168.0.1 (192.168.0.1) 0.916 ms 0.995
ms 1.112 ms
192.168.20.1 (192.168.20.1) 3.588 ms
79.931 ms 78.757 ms
93.94.152.65 (93.94.152.65) 2.594 ms 2.415
ms 13.810 ms
c57-GbE-p2-v2601.delfincom.ru
(93.94.152.1) 2.856 ms 2.740 ms 8.920 ms
fws.timeweb.ru (193.232.245.93) 15.018 ms
166.339 ms 166.114 ms
bitrix36.timeweb.ru (92.53.98.5) 164.941
ms 163.763 ms 162.577 ms

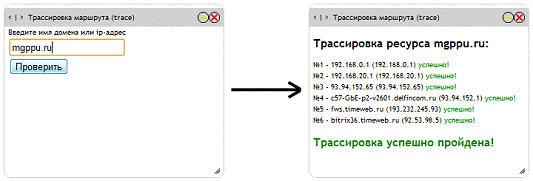

Сравним вывод результата команды Traceroute обоими интерфейсами. На
рис. 4.x
представлена реализованная команда Traceroute в интернет-сервисе:
Рис. 4.1 Пример работы команды Traceroute в интернет-сервисе
Как видно из предыдущего рисунка команда Traceroute запрашивает у
пользователя лишь доменное имя. Всё остальное интернет-сервис выполнит
самостоятельно. Результат выполнения команды Traceroute в интерне-сервисе
отформатирован в удобный вид, что позволяет техническому специалисту сразу
получить необходимую информацию в результате выполнения команды.
Теперь мы проанализируем тем же методом GOMS эффективность
интернет-сервиса.
Табл. 4.1 Список жестов по модели GOMS
|
H
|
Перемещение
руки к графическому устройству ввода данных
|
|
HP
|
Перемещение
курсора к текстовому полю ввода данных
|
|
HPK
|
Нажатие левой
кнопкой мыши
|
|
HPKH
|
Перемещение рук
к клавиатуре
|
|
HPKHKKKKKK
|
Ввод шести
символов
|
|
HPKHKKKKKKK
|
Нажатие клавиши
<Enter>
|
В соответствии с правилом 0 поставим оператор M перед всеми операторами K и P за исключением P, указывающих на
аргументы, которых в нижеследующем примере нет:
H M P M K H M K M K M K M K M K M K M K
В соответствии с правилом 1 следует заменить P M K на P K и удалить все другие
операторы M,
которые являются ожидаемыми (в указанном примере таких нет). Кроме того,
правило 2 предписывает удалять операторы M в середине цепочек.
После применения этих двух правил остаётся следующая запись:
H M P K H M K K K K K K M K
Заменим операторы на соответствующие временные интервалы:
H + M + P + K + H + M + K + K + K + K + K
+ K + M + K = 0.4 + 1.35 + 1.1 + 0.2 + 0.4 + 1.35 + (0.2 * 6) + 1.35 + 0.2 = 7.55
с
Судя по результатам анализа видно, что разработанный
интерфейс по скорости оказался эффективней на 0.75 секунд.
.3 Апробация интернет-сервиса в одной из
хостинг-компаний
Апробация интернет-сервиса проходила в одной из
хостинг-компании. На тестирование интернет-сервиса был выделен VPS-сервер с операционной
системой Linux, куда была загружена серверная часть интернет-приложения.
Несколько технических специалистов согласились некоторое
время использовать интернет-сервис для решения проблем клиентов. В случае, если
требуемой команды не было в интернет-сервисе, технический специалист
использовал командную консоль Linux.
Оценка работы интернет-сервиса проводилась по шкале от 0
(плохо) до 5 (отлично).
Табл. 4.2 Оценка интернет-приложения
|
Удобство
|
4
|
|
Эффективность
|
4
|
|
Востребованность
реализованных команд в интернет-сервисе
|
3
|
Судя по результатам оценки интернет-приложения техническим
специалистом видно, что команды в плане скорости и удобства лучше реализованы в
интернет-сервисе, чем если бы они набирались вручную в командной строке. Однако
из-за того, что список реализованных команд в интернет-сервисе был невелик, у
технического специалиста была необходимость также использовать командную строку
для набора других команд, которые не реализованы в интернет-сервисе.
Заключение
В результате выполнения дипломной работы был спроектирован и
разработан интернет-сервис для поддержки деятельности технического специалиста
по оперативному решению проблем с хостингом клиента.
Суть поддержки состоит в визуализации выполнения техническим
специалистом типовых команд работы с хостингом (в противовес работе с командной
строкой). Эта визуализация и осуществляется разработанным интернет-сервисом.
Подробно проведенный анализ предметной области и внимательное
изучение существующих аналогов позволило создать полноценный программный
продукт, удовлетворяющий требованиям технического специалиста. В ходе
проектирования интернет-сервиса были учтены и выполнены следующие требования:
масштабируемость;
расширяемость;
производительность;
переносимость;
безопасность.
Интернет-сервис имеет модульную структуру, основанную на
использовании отдельных компонентов для выполнения команд. Подобная структура
позволяет, как доработать старую команду, так и добавить новый функционал, что
даёт повод утверждать о перспективности интернет-сервиса.
Отдельно следует отметить, что в ходе работы был приобретен
большой опыт в области программных разработок в интернет среде. Для создания
интернет-сервиса потребовалось углублённое изучение принципов
веб-программирования, а также знание принципов проектирования программных
продуктов и инструментов их разработки.
В настоящее время разработанный интернет-сервис представляет
собой завершенное работоспособное приложение и проходит апробацию в одной из
хостинг-компаний.
Список
использованных источников
1. Раскин Д. Интерфейс. Новые направления в
проектировании компьютерных систем - Санкт-Петербург: Символ-Плюс, 2005. - 272
с.
2. Прохоренок Н.А. HTML, JavaScript, PHP и
MySQL. Джентльменский набор Web-мастера - Санкт-Петербург: БХВ-Петербург, 2008
- 864 с.
. Конверс Т., Парк Д., Морган К. PHP 5 и
MySQL. Библия пользователя - Москва: Вильямс, 2009-1216 с.
. Мэтьюз М., Кронан Д. Динамическое
веб-программирование - Москва: Эксмо, 2010 - 384 с.
. Маккоу А. Веб-приложения на JavaScript
- Санкт-Петербург: Питер, 2012 - 288 с.
. Уолл Л., Кристиансен Т., Орвант Д.
Программирование на Perl - Санкт-Петербург: Символ-Плюс, 2004-1152.
. Шкляр Л., Розен Р. Архитектура веб-приложений
- Москва: Эксмо, 2011 - 640 с.
. Комолова Н.В., Яковлева Е.С. HTML.
Самоучитель - Санкт-Петербург: Питер, 2011 - 285 с.
. Шафер С. HTML, XHTML и CSS. Библия
пользователя - Москва: Диалектика, 2011 - 656 с.
. Немет Э., Снайдер Г., Хейн Т. Руководство
администратора Linux - Москва: Вильямс, 2010-1072 с.
. Вард Б. Работаем в Linux - Москва: НТ
Пресс, 2008 - 400 с.
. Роббинс А. Linux: программирование в
примерах - Москва: КУДИЦ-ПРЕСС, 2008 - 630 с.
. Коггзолл Д. PHP 5. Полное руководство -
Москва: Диалектика, 2006 - 752 с.
Приложения

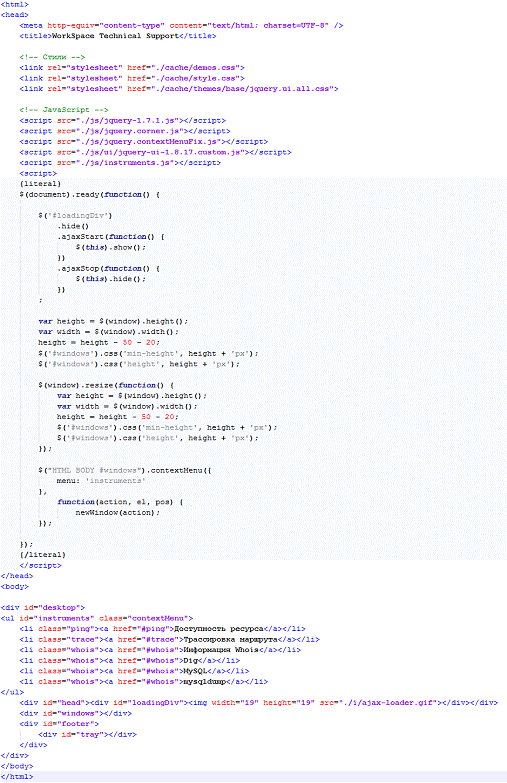

HTML-код стартовой страницы интернет-сервиса (index.tpl)

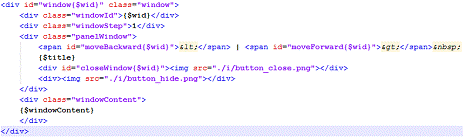

HTML-код отдельного окна в интернет-сервисе (newwindow.tpl)
PHP-код начальной загрузки интернет-сервиса (index.php)
PHP-код асинхронной загрузки элементов
интернет-сервиса (ajax.php)
