ВВЕДЕНИЕ

В данной аттестационной работе рассматривается проблема построения локальной вычислительной сети организации под управлением операционной системы Windows 2000 Advanced Server.

Реализация предложенного проекта позволит сократить бумажный документооборот внутри подразделения, повысить производительность труда, сократить время на обработку информации. Как следствие, образуются дополнительные временные ресурсы для разработки и реализации новых экономических и инвестиционных проектов. Таким образом, решится проблема окупаемости и рентабельности внедрения корпоративной сети.

Локальная вычислительная сеть должна быть спроектирована таким образом, чтобы обеспечить надлежащую степень защищенности данных.

Целью аттестационной работы является организация корпоративной компьютерной сети.

Для решения поставленной цели в работе решаются следующие задачи:

выбор операционной системы;

выбор способа управления сетью;

управление сетевыми ресурсами и пользователями сети;

рассмотрение вопросов безопасности сети;

Необходимо разработать рациональную, гибкую структурную схему сети предприятия, выбрать аппаратную и программную конфигурацию сервера, а так же проработать вопросы обеспечения необходимого уровня защиты данных.

1. ПРОЕКТИРОВАНИЯ КОРПОРАТИВНОЙ СЕТИ

Корпоративная сеть обслуживает одно крупное предприятие и называется также сетью масштаба предприятия. Структура корпоративной сети выглядит следующим образом: имеется ряд подсетей, представляющих собой ЛВС типа Ethernet или Token Ring и обслуживающих каждая отдельное подразделение, расположенное в одной или нескольких близкорасположенных комнатах; подсети связаны между собой с помощью серверов доступа; обычно имеется выход во внешнюю территориальную сеть. В качестве серверов доступа могут использоваться мосты, коммутаторы, маршрутизаторы, шлюзы. [5]

1.1 Особенности проектирования корпоративных сетей

При проектировании корпоративной сети полезно ее представление в виде многослойной пирамиды. Хотя слои этой пирамиды связаны и оказывают непосредственное влияние друг на друга, обычно каждый слой проектируется достаточно автономно, специалистами и фирмами соответствующего профиля.

В зависимости от направления движения по этой пирамиде: сверху вниз - от бизнес-приложений к аппаратной платформе, или снизу вверх - от аппаратуры к приложениям, или от середины - от конкретной СУБД, - все фирмы, работающие в области сетевой интеграции, можно условно разделить на три группы:

Фирмы-производители или дистрибьюторы аппаратуры, выступающие в роли интеграторов. У этих интеграторов пирамида опирается на очень узкое основание из одной платформы от одного-двух производителей. Минусы и некоторые плюсы в работе такого интегратора достаточно очевидны.

Фирмы, ориентирующиеся на одну из СУБД, например, только на Oracle или Informix. В этом случае узким местом пирамиды является середина: при попытке использовать несколько аппаратных платформ и широкий спектр прикладного программного обеспечения, ограничения диктуются используемой СУБД.

Наконец, третья группа - независимые интеграторы, которые могут предлагать любые решения на каждом из уровней пирамиды и которых нельзя уличить в особой привязанности к определенной платформе, сетевым конфигурациям или приложениям.

У таких интеграторов единственным критерием выбора каждого конкретного решения в идеале является требование достижения максимального эффекта в рамках заданных ресурсов.

В таком случае есть возможность гибко строить любые конфигурации, что позволяет достаточно просто решать проблемы, связанные с тем, что заказчик уже использует, например, какую-либо СУБД и не хочет переучивать свой персонал для работы с другой базой данных.

При этом, при проектировании какого-либо слоя характеристики других слоев, оказывающих влияние на принятие проектных решений, берутся в виде исходных данных, чаще всего в весьма обобщенном виде. Например, при проектировании приложений учитываются скорости, которые может обеспечить сегодняшнее коммуникационное оборудование вполне определенного диапазона стоимости - того диапазона, который имеется в распоряжении предприятия.

И наоборот, разработчики транспортной системы ориентируются на усредненные данные о трафике, который могут создать имеющиеся на предприятии приложения и те приложения, которые намечено ввести в действие в ближайшие год-два. [9]

1.2 Этапы проектирования корпоративных сетей

При проектировании любой ЛВС существуют типовые этапы выполнения сетевых проектов.

1.2.1 Анализ требований

Анализ требований к сети поможет оценить деловую значимость информационно-технологических решений, определить главные цели и выбрать приоритеты для отдельных частей компьютерной системы, которую вы хотите улучшить или расширить. Четкое определение требований к функциям сети поможет избежать реализации не нужных свойств сети, что сэкономит средства вашего предприятия. Тщательный анализ требований к сети является основой для написания хорошего технического задания, на базе которого системные интеграторы смогут разработать проект сети. Наконец, ясное понимание целей поможет сформулировать критерии качества для оценки и тестирования реализованной сети.

На этом этапе формулируются основные деловые цели предприятия, для которого разрабатывается проект, например, сокращение производственного цикла, более оперативный прием заказов или повышение производительности труда за счет более эффективного взаимодействия сотрудников, то есть те цели предприятия, которые в настоящий момент, при существующих средствах и технологиях не вполне достигаются. Осуществляется поиск аналогичных систем, анализируются их сильные и слабые стороны, определяется возможность использования удачного опыта для проектируемой системы.

Для выполнения анализа требований к корпоративной сети необходимо:

оценить текущее состояние локальных сетей и парка компьютеров на предприятии, что поможет выявить, какие проблемы требуют решения;

определить цели и выгоды от корпоративной сети, что поможет вам правильно спроектировать сеть;

обосновать перед руководством предприятия необходимость покупок;

написать эффективное техническое задание;

определить критерии для оценки качества сети. [9]

.2.2 Построение функциональной модели производства

Сеть предприятия предназначена для того, чтобы выполнять производственные функции, поэтому следует оценить ее роль в производственной структуре предприятия. Для успешного построения корпоративной сети нужно построить функциональную модель (или, по-другому, бизнес-модель), из которой потом получить техническую и физическую модели сети.

Бизнес-модель описывает деловые процедуры, последовательность и взаимозависимость всех выполняемых на предприятии работ. При этом внимание концентрируется не на компьютерной системе, а концентрируется на деловой практике и последовательности работ.

Архитектура приложений и вычислительной системы играет ключевую роль в деловой архитектуре предприятия. Бизнес предприятия базируется на архитектуре управления данными, на приложениях и архитектуре сети. Успешный анализ требований и успешное построение корпоративной сети требуют от технического специалиста умения думать как бизнесмен.

1.2.3 Построение технической модели

После разработки бизнес-модели предприятия и определения того, какие процедуры требуют изменения или улучшения, необходимо построить техническую модель сети. Техническая модель описывает в достаточно общих терминах, какое компьютерное оборудование нужно использовать, чтобы достичь целей, определенных в бизнес-модели. Чтобы построить техническую модель, нужно проанализировать существующее оборудование, определить системные требования, оценить сегодняшнее и завтрашнее состояния техники.

Проектировщик также должен обеспечить нужный набор функций и требуемое время доступности сети. Например, если сеть должна быть доступна по ночам и в выходные дни, в ответственных файл-серверах нужно предусмотреть избыточные диски и источники бесперебойного питания. Необходимо решить, достаточно ли применение способа зеркального отображения дисков или требуется использовать дисковый массив. [10]

Далее нужно выяснить, какие технологии и технические средства станут доступными в ближайшее время, а также каковы долгосрочные перспективы этих новшеств. Необходимо оценить, сможет ли проектируемая сеть принять завтрашние технологические новинки.

Искусство проектировщика заключается в оценке имеющихся на сегодня решений, предвидении того, что станет доступным завтра, и объединении этих решений в элегантную и эффективную сеть.

После того, как выбрана техническая модель, описывающая сеть в общих терминах, создается так называемая физическая модель, которая является подробным описанием конкретных продуктов, их количества, технических параметров и способов взаимодействия.

Установка и наладка системы. Данный этап подразумевает координирование поставок от субподрядчиков, управление конфигурированием, инсталляцию и наладку оборудования, обучение персонала.

Тестирование системы. На этом этапе должны проводиться приемочные испытания.

Сопровождение и эксплуатация системы. Этот этап не имеет четко определенных временных границ, а представляет собой непрерывный процесс. [5]

2. ИНФОРМАЦИОННЫЕ ПОТОКИ В ЛВС ПРЕДПРИЯТИЯ

Рассмотрим организационно-штатную структуру подразделения. Во главе подразделения стоит генеральный директор предприятия. В состав подразделения входят 4 отдела, один из которых - специализированный отдел прямого подчинения начальнику. Каждый отдел имеет в подчинении разное количество отделений. В каждом отделении, в свою очередь, служат сотрудники согласно штатно-списочного расписания.

Все вышесказанное иллюстрирует рис. 2.1.

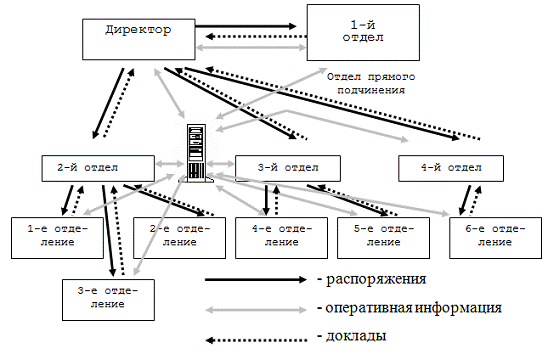

Рис. 2.1 - Организационная структура подразделения

Всего в подразделении задействовано 30 человек, каждому из которых предполагается выделить в пользование персональный компьютер.

3. ВЫБОР ОПЕРАЦИОННОЙ СИСТЕМЫ

.1 Обзор операционных систем

Практически все современные ОС поддерживают работу в сети. Однако в качестве ОС для сервера чаще всего используются Nowell NetWare, Unix, Linux и Windows 2000 Server.

.1.1 ОС Nowell NetWare

Одна из первых коммерческих сетевых ОС, позволивших строить сети произвольной топологии, состоящих из разнородных компьютеров. Если раньше сетевые ОС сильно зависели от конкретной конфигурации сети, то ОС Nowell NetWare стала первой универсальной сетевой ОС. Любая сетевая карта, имеющая драйвер ODI (Open Datalink Interface) может использоваться в сетях Nowell. Благодаря такой универсальности ОС быстро завоевала рынок, и долгое время оставалась основной ОС для локальных сетей. С 1990 года даже фирма IBM стала перепродавать NetWare, и по сегодняшний день эта ОС используется достаточно широко.

Текущей версией ОС является NetWare 6.x. Помимо удобного графического интерфейса, эта версия NetWare имеет ряд других характерных особенностей:

) NetWare 6.0 использует в качестве основного сетевого протокола TCP/IP (протокол, используемый в сети Internet). Если предыдущие версии NetWare работали на собственном протоколе фирмы Novell - протоколе IPX/SPX, а протокол ТСР/IР мог использоваться только поверх IPX/SPX (также эмулировался NetBIOS), то теперь NetWare 5.0 предлагает следующие варианты:

только протокол TCP/IP

протокол TCP/IP в режиме "совместимости" (может использоваться IPX/SPX поверх ТСР/IР)

совместное использование протоколов TCP/IP и IPX/SPX (оба протокола работают параллельно и

независимо)

только протокол IPX/SPX.

) В NetWare используется служба каталога NDS (Nowell Directory Service), которая представляет собой единую распределенную базу данных в виде дерева каталогов, в которой описываются все объекты сети (пользователи, группы пользователей, принтеры и т.д.), с указаниями прав доступа. База данных NDS является общей для всей сети. Если в предыдущих версиях NetWare 3.x и 2.x необходимо было создавать учетную запись пользователя (имя и пароль) на каждом сервере сети, то в NetWare 6.0 достаточно один раз зарегистрировать пользователя в NDS и он получит доступ ко всем серверам сети.

) В NetWare используется мощная и гибкая модель разграничения доступа. Система безопасности подключения к сети включает в себя: ограничения на срок действия и частоту смены пароля, запрет на повторное использование старых паролей, ограничение времени суток и адресов компьютеров, с которых пользователь может подключаться к сети, запрет одному и тому же пользователю на подключение к сети с нескольких машин одновременно. Система безопасности файловой системы позволяет для каждого файла и каталога назначить различным пользователям любую комбинацию следующих прав доступа: чтение, запись, создание, удаление, модификация (имени файла и его атрибутов), просмотр (содержимого каталога), изменение прав доступа, супервизор (полный набор всех прав). Аналогично регулируется доступ и к любым другим объектам NDS (права на просмотр, создание, удаление, переименование объектов, чтение, запись, сравнение и добавление их свойств, права супервизора). NetWare имеет также двухстороннюю систему аудита: внешние независимые аудиторы могут анализировать события в сети, не имея доступа к секретным данным, в то же время, администраторы сети не имеют доступа к данным аудита.

) В NetWare 6.0 поддерживаются как традиционные тома (аналог логических дисков), так и тома NSS (Novell Storage Services). Традиционные тома обеспечивают надежную файловую систему, основанную на обработке транзакций (при сбое, файлы восстанавливаются в состояние "до сбоя"), сжатие файлов и систему зеркального отражения дисков (данные параллельно пишутся на два различных винчестера: при повреждении одного, информация будет считана с другого). Тома NSS могут иметь размер до 8 терабайт и хранить до 8 триллионов файлов. Доступ к томам NSS происходит гораздо быстрее, чем к традиционным томам. В качестве тома NSS может монтироваться CD-ROM и разделы DOS.

) В NetWare 6.0 реализована распределенная система печати NDPS (Novell Distributed Print Services), которая была разработана совместно с компаниями Hewlett-Packard и Xerox и позволяет реализовать:

двухсторонний обмен данными (компьютер имеет возможность передавать данные на принтер, и принтер имеет возможность передавать данные в компьютер).

автоматическая загрузка драйверов принтера, шрифтов и др. ресурсов на компьютеры, которым требуется производить распечатку документов.

) В комплект поставки NetWare 6.0 входит мощный и простой в использовании Web-сервер FastTrack Server for NetWare, тесно интегрированный с NDS и поддерживающий большинство языков разработки приложений для Web. FastTrack Server призван заменить собой Novell Web Server, использовавшийся в предыдущих версиях NetWare.

) В состав сервера NetWare 6.0 входит виртуальная машина Java, что позволяет запускать приложения и апплеты Java на сервере. Например, графическая утилита управления сервером ConsoleOne написана на языке Java.

3.1.2 Семейство ОС Windows 2000

Windows 2000 Server

Включает основанные на открытых стандартах службы каталогов, Web, приложений, коммуникаций, файлов и печати, отличается высокой надежностью и простотой управления, поддерживает новейшее сетевое оборудование для интеграции с Интернетом. В Windows 2000 Server реализованы:

службы Internet Information Services 5.0 (IIS);

среда программирования Active Server Pages (ASP);

XML-интерпретатор;

архитектура DNA;

модель СОМ + ;

мультимедийные возможности;

поддержка приложений, взаимодействующих со службой каталогов;папки;

печать через Интернет.

Минимальные аппаратные требования Windows 2000 Server:совместимый процессор с тактовой частотой не ниже 133 МГц - Windows 2000 Server поддерживает до 4 процессоров:

Мб ОЗУ (рекомендуется 256 Мб). Большее количество памяти значительно увеличивает быстродействие системы. Windows 2000 Server поддерживает ОЗУ объемом до 4 Гб;

Гб свободного дискового пространства - для установки Windows 2000 Server требуется около 1 Гб. Дополнительное место на диске необходимо для установки сетевых компонентов.2000 Advanced Server

Эта ОС, по сути, представляет собой новую версию Windows NT Server 4.0 Enterprise Edition. Windows 2000 Advanced Server - идеальная система для работы с требовательными к ресурсам научными приложениями и приложениями электронной коммерции, где очень важны масштабируемость и высокая производительность[1]. Аппаратные требования для Windows 2000 Advanced Server не отличаются от требований для Windows 2000 Server, однако эта более мощная ОС включает дополнительные возможности:

балансировку сетевой нагрузки;

поддерживает ОЗУ объемом до 8 Гб на системах с Intel Page Address Extension (РАЕ);

поддерживает до 8 процессоров.2000 Datacenter Server

Это серверная ОС, еще больше расширяющая возможности Windows 2000 Advanced Server. Поддерживает до 32 процессоров и больший объем ОЗУ, чем любая другая ОС Windows 2000:

до 32 Гб для компьютеров с процессорами Alpha;

до 64 Гб для компьютеров с процессорами Intel.

Вопрос об установке Windows 2000 Datacenter Server следует рассматривать только в том случае, если вам требуется поддерживать системы оперативной обработки транзакций (online transaction processing, OLTP), крупные хранилища данных или предоставлять услуги Интернета[1].

.1.3 ОС Windows Server 2003

Семейство продуктов Windows Server 2003 берет все самое лучшее от технологии ОС Windows 2000 Server, упрощая при этом развертывание, управление и использование. В результате пользователь получает инфраструктуру высокой производительности, помогающую превратить сеть в стратегические активы организации.

Технология Windows Server 2003 содержит все функции, ожидаемые пользователями от серверной ОС Windows, используемой для выполнения ответственных задач, такие как безопасность, надежность, доступность и масштабируемость. Кроме того, корпорация Microsoft усовершенствовала и расширила серверную ОС Windows для того, чтобы организация могла оценить преимущества технологии Microsoft .NET, разработанной для связи людей, систем, устройств и обмена данными.Server 2003 является многозадачной операционной системой, способной централизовано или распределено управлять различными наборами ролей, в зависимости от потребностей пользователей. Некоторые из ролей сервера:

файловый сервер и сервер печати;

веб-сервер и веб-сервер приложений;

почтовый сервер;

сервер терминалов;

сервер удаленного доступа/сервер виртуальной частной сети (VPN);

служба каталогов, система доменных имен (DNS), сервер протокола динамической настройки узлов (DHCP) и служба Windows Internet Naming Service (WINS);

сервер потокового мультимедиа-вещания.

.1.4 ОС Unix, Linux

ОС Unix является старейшей сетевой операционной системой (создана в 1969г.) и по сегодняшний день использующейся в Internet. Существует множество клонов Unix - практически ничем не отличающихся друг от друга операционных систем разных производителей: FreeBSD, BSD Unix (университет Berkley), SunOS, Solaris (фирма Sun Microsystems), AIX (фирма IBM), HP-UX (фирмы Hewlet Packard), SCO (фирмы SCO) и др. Самым популярным клоном Unix пожалуй является FreeBSD, в основном из-за того, что ее исходные тексты распространяются свободно, что позволяет произвольно переделывать ОС "под себя", а также тестировать систему на отсутствие ошибок и "черного хода". В связи с этим, FreeBSD содержит гораздо меньше ошибок, чем коммерческие варианты Unix, т.к. отладкой и устранением ошибок занималась не одна компания, а все программистское сообщество.

К клонам Unix можно отнести и Linux, однако в последнее время он выделился в самостоятельную операционную систему и продолжает бурно развиваться. Существует множество дистрибутивов (пакетов установки) Linux различных фирм. Самые популярные из них - это Red Hat Linux (США) и Mandrake (Европа). Существуют также Slackware Linux, Corel Linux, Caldera OpenLinux, Debian Linux, SuSE Linux, Black Cat Linux, Connectiva Linux и др. Структура файловой системы, система разграничения доступа и основные команды в Linux и Unix сходны. С точки зрения пользователя, основным отличаем Linux от ранних версий Unix является удобный графический интерфейс, во многом сходный с интерфейсом Windows (особенно у графической рабочей среды Gnome), а основным преимуществом, по сравнению с Windows, -большая надежность и скорость работы, большая защищенность файловой системы (в том числе и от вирусов) и более профессиональные средства работы с локальной сетью и Internet. Для Linux существует и разрабатывается большое количество программного обеспечения: от офисного пакета Star Office и графического редактора Corel Draw, до мощных СУБД (DB2 фирмы IBM) и систем разработки программ на C++, Perl, Java и др. И хотя пока еще рано рекомендовать неопытному пользователю переходить на Linux (в основном из-за проблем с использованием русских шрифтов в приложениях - отсутствует единая прозрачная схема настройки), тем не менее, в будущем, Linux возможно займет значительное место в нише ОС для домашних компьютеров.

.2 Обоснование выбора Операционной системы Windows 2000 Advanced Server

В качестве операционной системы было решено использовать Windows 2000 Advanced Server. Эта версия Windows 2000 поддерживает работу с большим объемом оперативной памяти и большим количеством процессоров. Она включает в себя средства организации кластеров и механизмы распределения нагрузки. [13]

Таблица 3.2.1 - Характеристики различных версий Windows 2000

По сравнению с Windows NT 4.0 версия Windows 2000 Server обладает следующими новыми возможностями:Directory. Новая служба каталога, основанная на спецификациях Х.500 и заменяющая собой домены Windows NT 4.0. Служба Active Directory интегрирована с DNS, использует аутентификацию Kerberos, поддерживает наследуемые доверительные отношения и репликацию с несколькими главными контроллерами домена.

Улучшенная управляемость. Новая система включает в себя продуманный и последовательный интерфейс управления системой (Microsoft Management Console, MMC), поддержку групповой политики (Group Policy), средство автоматической установки Microsoft Installer, средства синхронизации папок в отключенном от сети состоянии, а также службы Telnet и Terminal Services (службы терминалов) для обеспечения удаленного администрирования.

Улучшенная поддержка сети. Среди нововведений, связанных с работой в сети, следует упомянуть улучшенные службы DNS, WINS и DHCP, поддержку технологии Quality of Service (QoS), сжатие HTTP, защиту данных IP Security (IPSec), поддержку Asynchronous Transfer Mode (ATM), совместное использование канала связи с Интернетом (Internet Connection Sharing), под-дежку Virtual Private Network (VPN), а также службу маршрутизации и удаленного доступа Routing and Remote Access Service (RRAS).

Улучшенная поддержка аппаратных устройств. Новая система включает в себя улучшенные драйверы существующего аппаратного обеспечения, а также цифровых видеодисков DVD (Digital Video Disks), устройств USB (Universal Serial Bus), новых сетевых адаптеров, сканеров, принтеров, модемов и других аппаратных устройств. В подавляющем большинстве случаев установка новых драйверов не требует перезагрузки системы. Если ранее перезагрузка системы требовалась приблизительно в пятидесяти случаях из ста, то теперь этот параметр снижен всего до семи случаев из ста.

Управление системой долговременного хранения данных. Новая система включает в себя улучшенные механизмы хранения файлов, а также управления данными, хранящимися на дисках и других устройствах долговременного хранения информации. Среди новых механизмов - квотирование дискового пространства, шифрование данных, управление сменными носителями информации, контекстное индексирование и распределенная файловая система DPS (Distributed File System).

Улучшенная производительность. Добавлена поддержка большего объема оперативной памяти, большего количества процессоров. Новая система более эффективно использует аппаратные ресурсы компьютера, а также позволяет следить за расходованием процессорного времени и управлять этим расходованием.

Основные отличия Windows 2000 Advanced Server от Windows 2000 Server:

Организация работы в кластере. Кластеры используются для повышения степени надежности сетевой системы как единого целого. Если данные или сетевые приложения располагаются в кластере, состоящем из нескольких серверов, они будут доступны для пользователей даже при большой нагрузке на сеть или в случае, если один из серверов выйдет из строя. Windows 2000 поддерживает две основные разновидности кластерных технологий: распределение сетевой нагрузки (Network Load Balancing) и серверные кластеры. Эти кластерные технологии могут использоваться либо совместно, либо по отдельности.

Поддержка многопроцессорных систем. Каждая из версий Windows 2000 может поддерживать ограниченное количество процессоров, установленных на многопроцессорной системе. Windows 2000 Server поддерживает до четырех процессоров, Windows 2000 Advanced Server поддерживает до восьми процессоров, a Windows 2000 Datacenter Server будет поддерживать до 32 процессоров.

Поддержка больших объемов оперативной памяти. Windows 2000 Professional и Windows 2000 Server поддерживают работу с оперативной памятью объемом до 4 Гбайт. 2000 Advanced Server поддерживает работу с оперативной памятью объемом до 8 Гбайт (с использованием технологии Intel РАЕ - Physical Address Extention). Windows 2000 Datacenter Server может работать на компьютерах, оснащенных 64 Гбайт оперативной памяти (с использованием технологии Intel РАЕ).

Технология РАЕ позволяет установить на одном компьютере до 64 Гбайт оперативной памяти, использование которой осуществляется страницами по 4 Кбайт.

Это значительно больше, чем позволял более ранний драйвер Intel PSE36.

В качестве операционной системы рабочих станции была выбрана - Windows 2000 Professional, она разработана для оснащения настольных рабочих станций корпоративных пользователей.

Она оптимизирована для выполнения функций сетевого клиента и управления работой персональной рабочей станции.

Это настольная ОС, расширяющая возможности Windows NT в области безопасности и отказоустойчивости, она унаследовала от Windows 98 легкость в управлении, поддержку множества устройств и РnР. Windows 2000 Professional можно установить путем обновления любой ОС, начиная с Windows NT Workstation 3.51 и до Windows 98. Минимальные системные требования Windows 2000 Professional:совместимый процессор с тактовой частотой не ниже 133 МГц - Windows 2000 Professional поддерживает до двух процессоров;

Мб ОЗУ - большее количество памяти повышает быстродействие системы;

жесткий диск объемом не менее 2 Гб - для установки самой ОС Windows 2000 Professional на вашем жестком диске должно быть свободно минимум 650 Мб. [2]

4. ПЛАНИРОВАНИЕ СТРУКТУРЫ СЕТИ

Компьютерная сеть - это несколько компьютеров в пределах ограниченной территории (находящихся в одном помещении, в одном или нескольких близко расположенных зданиях) и подключенных к единых линиям связи. Сегодня большинство компьютерных сетей - это локальные компьютерные сети (Local-Area Network), которые размещаются внутри одного конторского здания и основанные на компьютерной модели клиент/сервер. Сетевое соединение состоит из двух участвующих в связи компьютеров и пути между ними. Можно создать сеть, используя беспроводные технологии, но пока это не распространено. [7]

В модели клиент/сервер связь по сети делится на две области: сторону клиента и сторону сервера. По определению, клиент запрашивает информацию или услуги из сервера. Сервер в свою очередь, обслуживает запросы клиента. Часто каждая сторона в модели клиент/сервер может выполнять функции, как сервера, так и клиента. При создании компьютерной сети необходимо выбрать различные компоненты, определяющие, какое программное обеспечение и оборудование вы сможете использовать, формируя свою корпоративную сеть. Компьютерная сеть - это неотъемлемая часть современной деловой инфраструктуры, а корпоративная сеть - лишь одно из используемых в ней приложений и, соответственно, не должна быть единственным фактором, определяющим выбор компонентов сети. Необходимые для Intranet компоненты должны стать дополнением к имеющейся сети, не приводя к существенному изменению ее архитектур. [6]

4.1 Способ управления сетью

Каждая организация формулирует собственные требования к конфигурации сети, определяемые характером решаемых задач. В первую очередь необходимо определить, сколько человек будут работать в сети. От этого решения, по существу, будут зависеть все последующие этапы создания сети.

Количество рабочих станций напрямую зависит от предполагаемого числа сотрудников. Другим фактором является иерархия компании. Для фирмы с горизонтальной структурой, где все сотрудники должны иметь доступ к данным друг друга, оптимальным решением является простая одноранговая сеть. [2]

Фирме, построенной по принципу вертикальной структуры, в которой точно известно, какой сотрудник и к какой информации должен иметь доступ, следует ориентироваться на более дорогой вариант сети - с выделенным сервером. Только в такой сети существует возможность администрирования прав доступа (рис. 4.1).

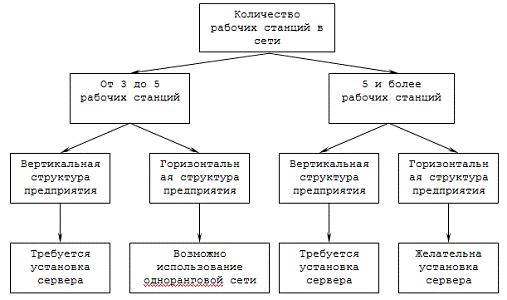

Рис. 4.1 - Выбор типа сети

В данном случае на предприятии имеется 30 рабочих станции, которые и требуется объединить в корпоративную сеть. Причем они объединены в следующие группы:

директор предприятия - 1 рабочая станция;

отдел прямого подчинения - 2 рабочих станции;

секретарь - 1 рабочая станция;

отделения 1, 2 и 3 2-го отдела по 3, 3 и 4 рабочих станции соответственно;

отделения 4 и 5 3-го отдела по 4 и 4 рабочих станции;

отделение 6 4-го отдела - 4 рабочих станции.

Следуя из схемы выбора типа сети, можно решить, что в данном случае требуется установка сервера, так как мы имеем вертикальную структуру предприятия, то есть разграниченный доступ к информации.

Одним из главных этапов планирования является создание предварительной схемы. При этом в зависимости от типа сети возникает вопрос об ограничении длины кабельного сегмента. Это может быть несущественно для небольшого офиса, однако если сеть охватывает несколько этажей здания, проблема предстает в совершенно ином свете. В таком случае необходима установка дополнительных репитеров (repeater).
