Задание 1

Рассчитать общее люминесцентное освещение производственного помещения исходя из норм по разряду зрительной работы и безопасности труда.

Исходные данные:

·   высота помещения H=5 м

·   напряжение осветительной сети 220В

·   коэффициент отражения потолка p_п=70%

·   коэффициент отражения стен p_c=50%

·   мощность люминесцентной лампы ЛБ-40 P=40ВТ

·   световой поток F_л=3000 лм

·   длина помещения А=50 м

·   ширина помещения Б=80 м

·   разряд и подразряд зрительной работы - II г

Решение:

1.      Определяем расчетную высоту подвеса светильников:

H_c=H-h_p-h_c, где:

H-высота помещения;

h_p-высота рабочей поверхности от пола (работа сидя);

h_c-расстояние светового центра светильника от потолка(свес);

h_p=0,8 м, h_c=0,5 м.

2.      Определяем оптимальное расстояние между светильниками при их многорядном расположении:

L=1,5* H_c, где:

H_c -расчетная высота подвеса светильников

L=1,5*3,7=5,55 м

3.      Определяем индекс помещения:

i=S/ H_c*(A+Б), где:

S-площадь помещения;

H_c -расчетная высота подвеса светильников;

А-длина помещения;

Б-ширина помещения.

i = 50*80/(3,7*(50+80))= 4000/(3,7*130)=8,32

Следовательно принимаем индекс i=5.

4.      Определяем необходимое количество ламп:

n=E_н*K_з*S*z/F_л*з, где:

E_н - минимальная нормируемая освещенность. Определяется по разряду и подразряду зрительных работ, характеристике контраста и фона;

K_з-коэффициент запаса, учитывающий потерю эмиссии ламп в процессе эксплуатации и снижение светового потока за счет загрязнения светоотдающих поверхностей (принять равным 1,5);

S-площадь помещения;

z-коэффициент, учитывающий неравномерность освещения поверхностей (принять равным 1,2);

F_л-световой поток лампы;

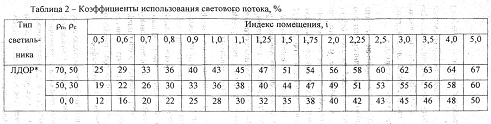

h-коэффициент использования светового потока

n=300*1,5*4000*1,2/3000*0,67=2160000/2010

Берем n=1074.

5.      Определяем затраты электроэнергии на освещение:

W=n*w, где:

n - кол-во ламп;

w-мощность одной лампы.

W=1074*40=42960Вт

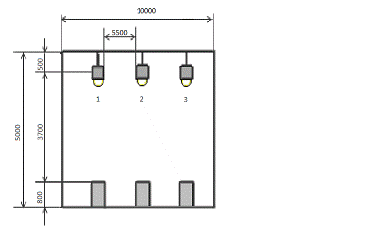

6.      Эскиз плана производственного помещения:

Рис. 1. Эскиз плана производственного помещения

Задание 2

люминесцентный освещение производственный вентиляция

1.      Объясните (со схемой) принцип работы применяемого типа вентиляции в производственном помещении.

2.      Обоснуйте, для каких санитарно-гигиенических условий (наличие веществ в рабочей зоне) применяется указанный тип вентиляции.

Тип вентиляции: приточная вентиляция и кондиционирование (подогрев)

Рециркуляция воздуха в системах приточно-вытяжной вентиляции применяется в холодное и переходное время года в целях экономии тепла, затрачиваемого на подогрев воздуха. При рециркуляции часть воздуха, удаляемого из помещения после соответствующей очистки от вредных веществ, снова направляется в помещение. Кондиционирование воздуха - создание и автоматическое регулирование в помещениях заданных параметров микроклимата и санитарно-гигиенических параметров (температуры, влажности, подвижности воздуха). Системами кондиционирования должен подаваться воздух, очищенный от пыли.

Схема приточной вентиляции

Принципиальная структурно-логическая и функциональная схема устройства системы приточной вентиляции имеет в своей основе принцип подачи в помещение очищенного и кондиционированного воздуха методом его принудительного нагнетания. Как правило, инструментом для создания необходимого давления является внешний блок с вентилятором (приточная камера), устанавливаемый на входе в приточную систему, который подает предварительно обработанный наружный воздух во внутренние части здания. При этом вход приточной вентиляции обязательно должен располагаться в так называемых «чистых» помещениях-то есть, где находятся люди. Недопустима установка притока в санузлах, в подсобных помещениях и т.п., то есть там, где возможны нежелательные выделения в воздух тепла, газов или влаги. В процессе принудительного нагнетания свежего воздуха приточной установкой в вентилируемом помещении создается избыточное давление, которое заставляет использованный воздух покидать пределы здания через щели, отверстия, неплотности в дверях и окнах, а также через специально созданные при строительстве вентиляционные шахты, короба и продухи (проемы в стенах для естественного воздухообмена, которые выполняются, как правило, небольшого размера в процессе возведения здания).

Обработка воздуха в системах приточной вентиляции

Недостатки приточной системы вентиляции

При всех своих неоспоримых преимуществах системы приточной вентиляции имеют также и ряд очевидных недостатков. В первую очередь, не всегда удается найти достаточно свободного пространства для инсталляции приточной установки с выполнением всех норм и правил. Поэтому есть необходимость проектирования и закладки сети воздуховодов и воздухопроводов сразу при строительстве здания. Во-первых, требуется довольно значительное пространство, а во-вторых, их необходимо куда-то спрятать. Все это требует дополнительных затрат как финансового, так и временного характера.

Второй недостаток связан с необходимостью организации вибро- и звукоизоляционных мероприятий с целью погашения вибрационных и других механических шумов, производимых приточной вентиляционной установкой.

Автоматика в системах приточной вентиляции

При создании и возведении систем приточной вентиляции крупных и средних размеров практически всегда устанавливаются шкафы автоматики для управления вентиляционной установкой. Схема работы автоматики закладывается непосредственно в проекте вентиляции на этапе разработки ее электрической схемы. Автоматика приточной вентиляции может работать как в полуавтоматическом, так и ручном режиме, позволяя осуществлять контроль за бесперебойной работой приточной вентиляции в штатном режиме. Шкафы автоматики со щитом управления располагаются в удобном для доступа месте, где в любое время может быть осуществлен их ремонт, а также сервисное и гарантийное обслуживание.

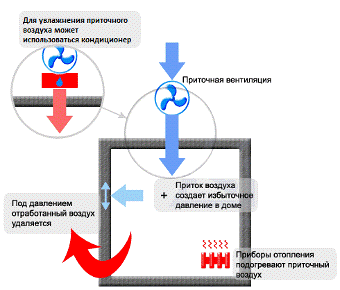

Рис. 2. Схема приточной вентиляции и кондиционирования (подогрев)

Санитарно-гигиенические требования

Основные санитарно-гигиенические требования к вентиляции производственных помещений определены санитарными нормативами, а также строительными нормами и правилами (СНиП) «Отопление, вентиляция и кондиционирование воздуха». Для эффективной работы важно, чтобы еще на стадии ее проектирования было предусмотрено выполнение ряда санитарно-гигиенических и технических требований. Количество воздуха, необходимого для вентиляции производственных помещений и обеспечения требуемых параметров воздушной среды в рабочей зоне, устанавливается расчетным способом. Расчет ведется по избытку явного тепла или влаги или по количеству выделяющихся вредных веществ (пыли, газов, паров). При одновременном выделении в помещении тепла, влаги и вредных веществ (или их различных сочетаний) необходимый воздухообмен должен устанавливаться по превалирующей вредности.

В соответствии с санитарными нормами количество наружного воздуха, подаваемого в помещение на 1 работника, должно составлять:

≥ 30 мз/ч при объеме помещения менее 20 м³ на 1 работника;

≥ 20 м³/ч при объеме помещения более 20 мз на 1 работника.

В помещениях объемом более 40 м³ на каждого работающего при наличии окон (или окон и фонарей) и при отсутствии выделения вредных или неприятно пахнущих веществ допускается периодически устраивать проветривание. В помещениях без естественной вентиляции подача воздуха на 1 человека должна составлять не менее 60 м³/ч.

Баланс приточного и удаляемого воздуха должен соответствовать назначению вентиляции и конкретным условиям ее применения. Количество приточного воздуха должно соответствовать количеству удаляемого, разница между ними должна быть минимальной. Иногда необходима специальная организация воздухообмена с преобладанием того или иного количества воздуха в общем балансе. воздуха в др. помещение.

В ряде случаев требуются такие схемы организации воздухообмена, когда во всем помещении поддерживается избыточное давление по отношению к атмосферному, т.е. объем приточного воздуха должен быть больше объема удаляемого. Положительный воздушный баланс необходим при организации вентиляции с избыточным рассредоточенным влаговыделением для предупреждения образования тумана и конденсата вследствие проникновения холодного воздуха извне. Объем воздуха, удаляемый из помещения вытяжными вентиляционными установками, должен компенсироваться организованным притоком чистого воздуха. Неорганизованный приток наружного воздуха для возмещения вытяжки в холодный период года допускается 1 раз в час, если при этом не будет переохлаждения воздуха и образования тумана.

Система вентиляции не должна быть источником шума, загрязнения окружающей среды. Шум вентиляционных установок может быть механическим и аэродинамическим. Механический шум создается вентиляторами и электродвигателями в результате плохой амортизации, неудовлетворительной балансировки вращающихся деталей, плохого состояния подшипников и т.п. Аэродинамический шум возникает в результате вихреобразования при вращении колеса вентилятора, перемещения воздуха в вентиляционных сетях с большой скоростью, при выходе воздуха через приточные отверстия и т.д.

Уменьшение механического шума вентиляционных агрегатов достигается специальными техническими решениями. Для устранения вибрации вентилятора его рекомендуется монтировать на виброизолирующих основаниях в отдельной вентиляционной камере. Необходима тщательная динамическая балансировка вращающихся механизмов вентилятора, оклеивание кожуха вентилятора звукоизолирующими материалами. Для предупреждения распространения механического шума по воздуховодам между ними и вентилятором делают гибкие неметаллические вставки. Снижение аэродинамического шума обеспечивается такими мерами, как правильный подбор вентилятора (он должен создавать необходимый напор при минимальном числе оборотов рабочего колеса), правильный выбор скоростей движения воздуха в воздуховодах. При необходимости устанавливают глушители.

Список литературы

1. СНиП 23-05-95 Естественное и искусственное освещение. - М.: Стройиздат, 1996.

2.      В.А. Буренин, И.Ф. Ливчак, Н.В. Иванова Основы промышленного строительства и санитарной техники. Учебник для технол. спец. вузов. - М.: Высш. шк., 1974. - 392 с.: ил.

.        Строительный информационный портал. Основные принципы вентиляции производственных помещений [Электронный ресурс]. - Режим доступа: http://www.tria-komm.ru/
