Организация и тактика тушения пожаров на объектах хозяйствования
Министерство по чрезвычайным ситуациям Республики Беларусь
ГУО
«Гомельский инженерный институт»
Кафедра
«Ликвидация чрезвычайных ситуаций»
КУРСОВОЙ
ПРОЕКТ
по
дисциплине:
Тактика
тушения пожаров и проведения аварийно-спасательных работ
Тема:
Организация и тактика тушения пожаров на объектах хозяйствования.
Выполнил:
курсант 4 курса 1 взвода
рядовой внутренней службы
Клешняк Д.Н.
Руководитель:
преподаватель кафедры ТПАСР и ТП
Михалевич А.Л.
Гомель
2011
Содержание
Введение
1. Оперативно-тактическая характеристика объекта
. Выбор и обоснование возможного места пожара
. Выбор и обоснование огнетушащих веществ
. Выписка из «Расписания выездов пожарных
аварийно-спасательных подразделений Гомельского гарнизона»
. Основные формулы и справочные данные для расчета сил и
средств, необходимых для тушения пожара (НПБ 64-2002)
. Расчет сил и средств
.1 Вариант 1: Тушение помещения книгохранилища на 1-м этаже
.3. Вариант 2: Тушение пожара в компьютерном зале на 2-м
этаже
. Примерные боевые действия
.1 Вариант 1: Тушение помещения книгохранилища на 1-м этаже
.2 Вариант 2: Тушение пожара в компьютерном зале на 2-м этаже
. Оперативный
план тушения пожара
Введение
Планы и карточки тушения пожаров являются важными оперативными
документами, составляемыми заблаговременно. Они должны быть продуманными,
конкретными, удобными в пользовании, полезными и способствующими организации
тушения пожаров. Оперативные документы по пожаротушению способствуют повышению
теоретической и практической подготовки начальствующего состава пожарной
охраны, боевой готовности пожарных подразделений; развитию у начальствующего
состава тактического мышления, умения производить ими расчеты сил и средств;
грамотно решать вопросы по организации и тактике тушения пожаров.
Оперативный план - это боевой документ, предусматривающий разработку
основных вопросов организации тушения развившихся пожаров на наиболее важных
пожароопасных, взрывоопасных и сложных в оперативно-тактическом отношении
объектах. Оперативные планы составляют на нефтебазы, биржи лесопиломатериалов,
лесозаводы, предприятия с пожаро-взрывоопасной категорией производств,
элеваторы, мелькомбинаты, комбикормовые заводы, производственные корпуса с
большой площадью сгораемых покрытий, бесфонарные производственные здания,
электростанции, морские порты, аэропорты, театры, дворцы и дома культуры,
кинотеатры вместимостью 400 и более мест, больницы, школы-интернаты, дома
инвалидов и престарелых, базы продовольственных и промышленных товаров,
универмаги, здания повышенной этажности, а также уникальные и важнейшие
административные и общественные здания.
С оперативным планом обязательно должен быть ознакомлен начальствующий
состав пожарной охраны гарнизона и в первую очередь пожарных частей, выезжающих
на данный объект по установленному номеру вызова, а также работники
заинтересованных служб. Практически оперативные планы отрабатывают не реже
одного раза в год путем проведения пожарно-тактических учений с привлечением
предусмотренных по расчетному варианту сил и средств. В отдельных случаях
отработку и корректировку планов осуществляют путем проведения с начальствующим
составом тактических занятий на объекте без привлечения пожарных подразделений.
О всех учениях (занятиях с начсоставом), проведенных в порядке отработки
оперативного плана, в нем делают отметки и при необходимости вносят коррективы.
1.
Оперативно-тактическая характеристика объекта
Гомельская областная объединенная универсальная
библиотека им. В.И. Ленина расположена в г Гомель, ул. Победы, 2а.
Учреждение специализировано на хранении и временной
выдачи книг.
К зданию имеются подъезды с капитальным
асфальтобетонным покрытием.
На территории библиотеки расположены: непосредственно здание библиотеки и
одноэтажное здание гаража.

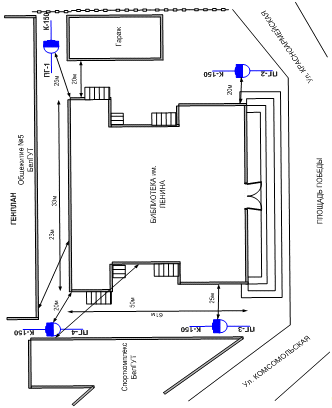

Наружное противопожарное водоснабжение обеспечивается от 4 пожарных
гидрантов, установленных на городской водосети с координатами (смотри схему):
Координаты пожарных гидрантов:
ПГ-1
|
Здание библиотеки, правая
сторона (0-5-25)
|
К-150
|
Р=3 атм
|
ПГ-2
|
Здание библиотеки, правая
сторона (20-6-0)
|
К-150
|
Р=3 атм
|
ПГ-3
|
Здание библиотеки, левая
сторона (0-4-20)
|
К-150
|
Р=3 атм
|
ПГ-4
|
Здание библиотеки, левая
сторона (15-3-5)
|
К-150
|
Р=3 атм
|
Расход воды (л/сек) из водосети К-150 составляет:
Вид и диаметр водосети
|
Расход воды из сети в
зависимости от давления в ней
|
Напор
|
10м
|
20м
|
30м
|
40м
|
50м
|
60м
|
70м
|
80м
|
К-150
|
55
|
70
|
80
|
95
|
105
|
110
|
130
|
140
|
. Архитектурно-строительная часть: здание III СО, трехэтажное с чердаком и цокольным этажом,
размерами в плане 33 х 61 м., площадью 2013 м2, высотой 15 м.
Наружные стены кирпичные Пф=2,5 ч. Внутренние перегородки кирпичные с Пф=2,5 ч.
Перекрытия - ж/б плиты, ПФ=2,5 ч. Пол бетонный. Кровля металлическая по
деревянным стропилам.
Наружные п/п лестницы - отсутствуют.
В библиотеке имеется 5 ярусов основного книгохранилища, оборудованного
АПС, в которые можно войти:
1 ярус - из подвала;
2 ярус - из внутренней лестничной клетки подвала или третьего яруса,
который сообщается со вторым ярусом лестницей;
3 ярус - из внутренней лестничной клетки подвала или со второго яруса;
4 ярус - из внутренней лестничной клетки подвала или 5 яруса, который
сообщается с 4 ярусом лестницей;
5 ярус - из внутренней клетки подвала, 4 яруса, а также из читального
зала, расположенного на 2 этаже.
. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ: отсутствует.
. ВНУТРЕННЕЕ ВОДОСНАБЖЕНИЕ: обеспечивается от 17 ПК, оборудованных
пожарными рукавами Ø51мм, длиной 20 м и стволами РС-50. Предусмотрены 2
насоса-повысителя, включение которых происходит из помещения насосной, которая
расположена в цокольном этаже. Водоотдача 7 л/с, что обеспечивает одновременную
работу 2 стволов РС-50.
. АВТОМАТИЧЕСКИЕ УСТАНОВКИ ПОЖАРОТУШЕНИЯ: помещения здания и пристройки
Гомельской областной библиотеки оборудованы автоматической пожарной
сигнализацией, система автоматического пожаротушения отсутствует.
В качестве пожарных извещателей применяются тепловые извещатели ИП-105,
дымовые пожарные извещатели ДИП-3, и ручные пожарные извещатели ИПР.
Пожарные извещатели собраны в шлейфы, которые подключены к
приемно-контрольному прибору ПКП-8/16.
Помещения книгохранилища Гомельской областной библиотеки оборудованы
средствами автоматической пожарной сигнализации.
В качестве пожарных извещателей применяются дымовые извещатели ИП-212-5М
и ручные пожарные извещатели ИПР-К.
Пожарные извещатели собраны в шлейфы, которые подключены к
приемно-контрольному прибору ПКП-8/16.№2.
. КОММУНИКАЦИИ: электроснабжение напряжением 220В. Электроснабжение в
здании библиотеки отключается в помещении электрощитовой №1, находящееся на
цокольном этаже (см. чертёж). Электроснабжение в пристройке к библиотеке
отключается в помещении электрощитовой №2, находящееся в пристройке на
цокольном этаже (см. чертёж) Ключ находится в помещении вахтера. Отопление -
центральное водяное. Газоснабжение - отсутствует. При пожаре электропитание
отключаются работниками МЧС.
. СПАСЕНИЕ И ЭВАКУАЦИЯ: количество работающих в дневное время - 80
человек. Читальный зал вмещает в себя до 300 читателей. Эвакуация производится
через основные и запасные выходы. При необходимости спасение и эвакуация
производится звеньями ГДЗС с одновременной подачей стволов на тушение пожара.
Наружные п/п лестницы - отсутствуют.
2. Выбор и
обоснование возможного места пожара
Вариант 1 Книгохранилища на 1-м этаже
В результате изучения оперативно-тактической характеристики объекта
определил, что наиболее опасным в пожарном отношении является 2-й уровень
книгохранилища.
Помещение 2-й уровня книгохранилища расположено на первом этаже. Данное
помещение характеризуется наличием большого количества пожарной нагрузки
(книги, бумага, стелажи). Пожарная опасность книг, бумаги, заключается в их
низкой температуре воспламенения (от незначительного источника энергетического
воздействия ) и высокой скоростью распространения пламени по пожарной нагрузке.
Особую опасность представляет то, что при возникновении пожара существует
вероятность его быстрого распространения в смежные помещения по вентиляционным
каналам, а также через лестничную клетку на вышележащие этажи. Источниками
зажигания здесь быть неисправная электропроводка, самовоспламенение пропитанной
горючими веществами ветоши, а также неосторожное обращение с огнём. Путями
распространения пожара могут быть бумага сгораемые элементы стеллажей, изоляция
электропроводки, вентиляционные каналы, а также лифтовая шахта расположенная в
одном из помещений книгохранилища.
Вариант 2 Компьютерный зал на 2-м этаже
В результате изучения оперативно-тактической характеристики объекта
определил, что наиболее опасным в пожарном отношении является компьютерный зал
библиотеки.
Компьютерный зал расположен на 2-ом этаже. Данное помещение
характеризуется наличием большого количества пожарной нагрузки (компьютеры,
паркет, деревянная мебель). Пожарная опасность мебели, паркета заключается в их
низкой температуре воспламенения (от незначительного источника энергетического воздействия)
и высокой скоростью распространения пламени по пожарной нагрузке. Особую
опасность представляет то, что при возникновении пожара существует вероятность
его быстрого распространения в смежные помещения по вентиляционным каналам.
Источниками зажигания здесь быть неисправная электропроводка, а также
неосторожное обращение с огнём. Компьютеры, сами же могут послужить источником
зажигания в случае короткого замыкания либо скачке напряжения. Путями
распространения пожара могут быть изоляция электропроводки, вентиляционные
каналы, паркетное покрытия пола. При попадании дыма в центральную
вентиляционную систему может произойти распространение их во всём объёме
здания, что во многом затруднит тушение пожара и проведение работ по эвакуации
посетителей и обслуживающего персонала.
3. Выбор и обоснование огнетушащего вещества
Вариант 1, 2
Для тушения книгохранилищ целесообразно
применять воду. Вода - наиболее распространённое огнетушащее средство,
применяемое для тушения пожара. Благодаря
большой теплоемкости и высокой теплоте парообразование вода обладает
значительной охлаждающей способностью, а также изолирует горящие вещества и
материалы от взаимодействия с окислителем. Учитывая вышесказанное и, зная
необходимую интенсивность подачи огнетушащего вещества, на тушение и на защиту
перекрытий, соседних и смежных помещений будем подавать ручные перекрывные
стволы РСК-50. пожар огнетушащий тушение аварийный
4. Выписка
из «Расписания выездов пожарных аварийно-спасательных подразделений Гомельского
гарнизона»
Расписание выезда СиС Гомельского гарнизона
Район выезда
|
Улица
|
Выезжают ПАСЧ, ПАСО по
номерам вызова
|
Резерв
|
|
|
№1
|
№2
|
№3
|
№4
|
№5
|
|
ПАСЧ №1
|
Сектор №1: ул.Фрунзе -
Интернациональная - Сенная - вдоль ж.д. полотна (правая сторона) - Киселева -
Привокзальня - пр-т Ленина - Пролетарская - Комиссарова
|
1 - 2
|
2 - 1
|
3 - 1
|
5 - 1
|
2 - 1
|
3 - 1
|
|
|
|
4 - 1
|
ПАСО-1
|
4 - 1
|
7 - 1
|
5 - 1
|
|
|
|
УПАСЧ ГИИ*
|
|
|
|
6 - 2
|
|
|
|
|
|
|
|
7 - 1
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №1
|
Сектор №2: пр-т Ленина -
Советская - Билецкого (включая ул. Баумана) - Пушкина - Артема (включная ул.
Садовую) - Сожская - Подгорная - Хатаевича - Новополесская - Шевченко - пл.
Привокзальная
|
1 - 2
|
5 - 1
|
ПАСО-1
|
5 - 1
|
3 - 1
|
3 - 1
|
|
|
|
4 - 1
|
2 - 1
|
4 - 1
|
2 - 1
|
6 - 2
|
|
|
|
УПАСЧ ГИИ*
|
|
|
|
7 - 2
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №1
|
Сектор №3: от путепровода
по ул. Хатаевича - вдоль ж.д. полотна (левая сторона) - Подгорная - Малайчука
- Кирова - Старочерниговская - Шевченко - Новополесская - Хатаевича
|
1 - 2
|
5 - 1
|
ПАСО-1
|
5 - 1
|
3 - 1
|
3 - 1
|
|
|
|
4 - 1
|
2 - 1
|
4 - 1
|
2 - 1
|
6 - 2
|
|
|
|
УПАСЧ ГИИ*
|
|
|
|
7 - 2
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №1
|
Сектор №4: 16, 17, 18, 19
микрорайоны
|
1 - 2
|
5 - 1
|
ПАСО-1
|
4 - 1
|
3 - 1
|
3 - 1
|
|
|
|
4 - 1
|
5 - 1
|
2 - 1
|
2 - 1
|
6 - 2
|
|
|
|
УПАСЧ ГИИ*
|
|
|
|
7 - 2
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №2
|
Сектор №5: ул. Фрунзе -
Барыкина - Гомельская -Быховская - Б.Хмельницкого - Мележа (включая
"Монастырек")
|
2 - 2
|
1 - 1
|
ПАСО-1
|
4 - 1
|
1 - 1
|
3 - 1
|
|
|
УПАСЧ ГИИ*
|
3 - 1
|
7 - 1
|
7 - 1
|
5 - 1
|
4 - 1
|
|
|
|
|
|
|
|
5 - 1
|
|
|
|
|
|
|
|
6 - 2
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №2
|
Сектор №6: ул. Полесская -
Б.Хмельницкого - Барыкина - Украинская - Химакова
|
2 - 2
|
1 - 1
|
4 - 1
|
5 - 1
|
3 - 1
|
1 - 1
|
|
|
УПАСЧ ГИИ*
|
ПАСО-1
|
7 - 1
|
4 - 1
|
5 - 1
|
3 - 1
|
|
|
|
|
|
|
|
6 - 2
|
|
|
|
|
|
|
|
7 - 1
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №2
|
Сектор №7: ул. Гомельская -
Быховская - пр-т Октября (включая ул. Жукова, Зведная, Карбышева, Братьев
Лизюковых, ур. Шведская Горка) -
|
2 - 2
|
4 - 1
|
ПАСО-1
|
3 - 1
|
4 - 1
|
1 - 1
|
ПАСЧ №2
|
Ленина - Давыдовская
(включая "Медгородок") - Объездная дорога (правая сторона) -
Ж/Дорога (правая сторона) - Хозяйственная аллея - Полесская - Б.Хмельницкого
- Барыкина
|
УПАСЧ ГИИ*
|
7 - 1
|
1 - 1
|
5 - 1
|
7 - 1
|
3 - 1
|
|
|
|
|
|
|
|
5 - 1
|
|
|
|
|
|
|
|
6 - 2
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №2
|
Сектор №8: м-н «Энергетик»
|
7 - 1
|
7 - 1
|
4 -1
|
ПАСО-1
|
1 - 1
|
1 - 1
|
|
|
9 - 1
|
2 - 1
|
2 - 1
|
5 - 1
|
4 - 1
|
3 - 2
|
|
|
УПАСЧ ГИИ*
|
|
|
|
|
5 - 1
|
|
|
|
|
|
|
|
6 - 2
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №3
|
Секторв №9: в пределах
района выезда + п. Красный Маяк
|
3 - 2
|
1 - 1
|
ПАСО-1
|
2 - 1
|
5 - 1
|
1 - 1
|
|
|
|
2 - 1
|
Корен.-1
|
4 - 1
|
7 - 1
|
4 - 1
|
|
|
|
УПАСЧ ГИИ*
|
|
|
|
5 - 1
|
|
|
|
|
|
|
|
6 - 2
|
|
|
|
|
|
|
|
7 - 1
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №4
|
Сектор №10: м-н завода РУП
"ПО "Гомсельмаш"
|
4 - 2
|
ПАСО-1
|
1 - 1
|
2 - 1
|
3 - 1
|
1 - 1
|
|
|
|
5 - 1
|
2 - 1
|
5 - 1
|
6 - 1
|
3 - 1
|
|
|
|
|
УПАСЧ ГИИ*
|
|
|
6 - 1
|
|
|
|
|
|
|
|
7 - 2
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №4
|
Сектор №11: ул. 8-я
Иногородняя - Западный Блокпост - Машиностроительная - Локомотивная - 6-я
Иногородняя
|
4 - 2
|
ПАСО-1
|
1 - 1
|
2 - 1
|
5 - 1
|
1 - 1
|
|
|
|
2 - 1
|
5 - 1
|
7 - 1
|
6 - 1
|
3 - 2
|
|
|
|
УПАСЧ ГИИ*
|
|
|
|
6 - 1
|
|
|
|
|
|
|
|
7 - 1
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №4
|
Сектор №12: Старая Мильча,
Новая Мильча
|
4 - 2
|
7 - 2
|
ПАСО-1
|
5 - 1
|
2 - 1
|
1 - 1
|
|
|
|
УПАСЧ ГИИ*
|
2 - 1
|
1 - 1
|
5 - 1
|
3 - 2
|
|
|
|
|
|
|
|
6 - 2
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №5
|
Сектор №13: в пределах
района выезда
|
5 - 2
|
1 - 1
|
ПАСО-1
|
1 - 1
|
3 - 1
|
2 - 1
|
|
|
|
4 - 1
|
4 - 1
|
2 - 1
|
6 - 1
|
3 - 1
|
|
|
|
|
|
УПАСЧ ГИИ*
|
|
6 - 1
|
|
|
|
|
|
|
|
7 - 2
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №6
|
Сектор №14: г.п.
Костюковка, ОАО «Гомельстекло»
|
6 - 2
|
Больш-1
|
ПАСО-1
|
1 - 1
|
2 - 1
|
1 - 1
|
|
|
|
5 - 1
|
4 - 1
|
5 - 1
|
7 - 1
|
2 - 1
|
|
|
|
|
|
УПАСЧ ГИИ*
|
|
3 - 2
|
|
|
|
|
|
|
|
7 - 1
|
|
|
|
|
|
|
|
8 - 2
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №8
|
Сектор №15: РУП «ЗЛиН»
|
8 - 2
|
ПАСО-1
|
2 - 1
|
1 - 1
|
7 - 1
|
1 - 1
|
|
|
|
4 - 1
|
4 - 1
|
5 - 1
|
5 - 1
|
2 - 1
|
|
|
|
|
УПАСЧ ГИИ*
|
|
|
3 - 2
|
|
|
|
|
|
|
|
6 - 2
|
|
|
|
|
|
|
|
7 - 1
|
|
|
|
|
|
|
|
9 - 1
|
|
|
|
|
|
|
|
10 - 1
|
ПАСЧ №9
|
Сектор №16: Гомельская
ТЭЦ-2
|
9 - 1
|
2 - 1
|
2 - 1
|
ПАСО-1
|
1 - 1
|
1 - 1
|
|
|
10 - 1
|
7 - 1
|
7 - 1
|
4 - 1
|
5 - 1
|
3 - 2
|
|
|
УПАСЧ ГИИ*
|
|
|
|
|
4 - 1
|
|
|
|
|
|
|
|
5 - 1
|
|
|
|
|
|
|
|
6 - 2
|
|
|
|
|
|
|
|
8 - 2
|
ПАСЧ №10
|
Сектор №17: ОАО
"Гомельский химический завод"
|
10 - 1
|
2 - 1
|
2 - 1
|
4 - 1
|
1 - 1
|
1 - 1
|
|
|
7 - 1
|
9 - 1
|
7 - 1
|
ПАСО-1
|
5 - 1
|
3 - 2
|
|
|
УПАСЧ ГИИ*
|
|
|
|
|
4 - 1
|
|
|
|
|
|
|
|
5 - 1
|
|
|
|
|
|
|
|
6 - 2
|
5. Основные формулы и справочные данные
для расчета сил и средств, необходимых для тушения пожара (НПБ 64-2002)
Порядок определения расчетной площади
тушения пожара
1.
Расчетная
площадь тушения пожара Fп (м2) при свободном горении твердых
горючих и трудногорючих веществ и материалов определяется по формуле:
, (1)
где: Fотс - площадь пожарного отсека (м2);
Vл - скорость распространения пламени
τсв.р. - расчетное время свободного развития
пожара, определяемое по формуле:
tсв.р. = tд.с. + tсб. + tсл. + tб.р.,
(2)
где: tд.с. - время до сообщения о пожаре,
принимается равным 10 мин;
tсб. - время сбора и выезда подразделения
по тревоге, принимаемое равным 1 мин;
tсл. - время следования подразделения на
автомобилях к месту пожара по кратчайшему маршруту (мин), определяемое
по формуле:
, (3)
где: L
- расстояние от места дислокации подразделения до места пожара (км);
Vдв.
- средняя скорость движения автомобиля, принимаемая 30 км/ч
при его следовании по территории организации и 40 км/ч
- вне территории организации;
tб.р. - время боевого развертывания
подразделения до момента ввода средств на тушение пожара (мин),
определяемое по формуле:
, (4)
где: n - количество этажей отсека.
1.
При
наличии в пожарном отсеке установок с легковоспламеняющимися и горючими
жидкостями расчетная площадь пожара принимается равной площади аварийного
разлива, исходя из расчета,
что 1 л смесей и растворов, содержащих 70 % и менее (по массе) растворителей,
разливается на площади 0,5 м2, а остальных жидкостей - на 1 м2
пола помещения.
2.
Расчетная
площадь тушения пожара в резервуарах принимается равной площади зеркала
жидкости, находящейся в резервуаре.
3.
Расчетная
площадь тушения наружных установок с легковоспламеняющимися и горючими
жидкостями принимается равной площади аварийного разлива, исходя из расчета, что 1 л смесей и
растворов, содержащих 70 % и менее (по массе) растворителей, разливается на
площади 0,10 м2, а остальных жидкостей - на площади 0,15 м2.
Порядок расчета требуемого количества приборов для тушения
пожаров
4.
При выборе
способа и средств тушения пожаров следует исходить из возможности достижения
максимального огнетушащего эффекта при минимальных затратах. Выбор средств
тушения должен производиться с учетом класса пожара и требований пункта 7
настоящих Норм.
5.
Требуемое
количество приборов тушения водой (стволов) NТств определяют по формуле:
, (5)
где: qств - производительность ствола по воде (л/с)
(л/с)
- требуемый расход огнетушащего вещества (воды), определяемый по формуле:
, (6)
где:
- требуемая интенсивность подачи воды на тушение (л/(с
× м2))
Требуемое
количество пенных стволов или генераторов для тушения по площади определяют по
формуле:
, (7)
где: Qттр,р-р - требуемый расход раствора
пенообразователя для тушения пожара (л/с);
Q р-рств -
производительность пенного ствола или генератора по раствору (л/с)
Iр-ртр - требуемая интенсивность подачи раствора пенообразователя для тушения
жидкости в резервуаре, принимаемая 0,08 л/с × м2 - для нефтепродуктов с температурой
вспышки ниже 28°С
(бензин, лигроин, керосин тракторный и другие вещества) и 0,05 л/с
× м2 - для нефтепродуктов с температурой вспышки 28 °С и выше.
1.
Требуемое
количество пенных стволов или генераторов для тушения по объему определяют по
формуле:
, (8)
где: Vп - объем помещения, который необходимо заполнить
воздушно-механической пеной, м3;
Кр - коэффициент, учитывающий разрушение пены от трения о
строительные конструкции и воздействия высокой температуры;
QпГПС - производительность пенных стволов или генераторов по пене м3/с
tр - нормативное время тушения,
принимаемое равным 10 мин.
1.
При расчете
требуемого количества приборов тушения для тушения
пожаров следует учитывать необходимость защиты (охлаждения) выше и ниже
расположенных этажей и помещений, наружных установок и других объектов, смежных
с горящим. Количество стволов на защиту определяется по формуле:
Nзств = Пз × Jзтр, (10)
где: Пз - параметр защиты, м, м2;
Jзтр - требуемая интенсивность подачи воды на охлаждение (л/(с
× м2), л/(с × м)) принимается равной:
Jзтр = 0,25 Jттр - для зданий;
Порядок расчета численности личного состава длятушения
пожаров
2.
Общую численность
личного состава для тушения пожаров определяют
по формуле:
Nличн.сост = , (11)
где: Z - количество видов выполняемых работ;
k - количество людей, занятых выполнением данного вида работы
1.
Требуемое
количество подразделений (отделений) основного назначения определяют по
формуле:
, (12)
где: Nличн.сост - требуемая численность личного
состава для тушения пожара без учета привлечения других сил (рабочих, служащих,
организованного населения, воинских подразделений и других);
Л
- численность личного состава одного отделения, принимаемая по
тактико-техническим характеристикам аварийно-спасательной техники.
6. Расчет сил и средств
Расчет сил и средств произведен по 2-м вариантам:
-й: Тушение помещения книгохранилища на 1-м этаже;
-й: Тушение пожара в компьютерном зале на 2-м этаже.
Результаты расчета
Место пожара
|
Результаты расчета
|
|
1-й вариант
|
2-й вариант
|
1.Место пожара
|
Помещение книгохранилища на
1-м этаже.
|
Компьютерный зал на 2-м
этаже
|
2.Сгораемые вещества и
материалы
|
Книги, бумажные материалы.
|
Пластмасса, паркет, мебель.
|
3.Линейная скорость
распространения горения (м.мин.)
|
1,0
|
1,5
|
4. Площадь пожара к моменту
прибытия первого подразделения (кв.м.)
|
44
|
38,8
|
5. Площадь пожара к моменту
сосредоточения сил и средств достаточных для его локализации (кв.м.)
|
44
|
38,8
|
6. Огнетушащее вещество и
требуемая интенсивность его подачи (л/кв.м.сек.)
|
Вода 0,3
|
Вода 0,1
|
7.Требуемый интенсивность
подачи огнетушащего вещества на защиту (л/кв.м.сек)
|
0,07
|
0,025
|
8.Требуемый расход воды на
тушение и защиту (л/сек.)
|
24,5
|
21
|
9. Количество стволов на
тушение: Лафетных «А» «Б»
|
- - 4
|
- - 2
|
10. Количество стволов на
защиту: Лафетных «А» «Б»
|
- - 3
|
- - 4
|
11. Количество л/с (чел.)
|
38
|
38
|
12. Количество звеньев
ГДЗС/ГДЗС резерв
|
8/2
|
8/2
|
13. Количество отделений
|
13
|
13
|
Примечание: Данная таблица в зависимости от вида расчета сил и средств
может быть изменена или дополнена необходимыми расчетными показателями.
6.1
Вариант 1. Тушение помещения книгохранилища на 1-м этаже
1)Определяем площадь пожара и время свободного развития
пожара
1.
Расчетная
площадь тушения пожара Fп (м2) при свободном горении твердых
горючих и трудногорючих веществ и материалов определяется по формуле:
,
, принимаем 44м2
где: Fотс - площадь пожарного отсека (м2);
Vл - скорость распространения пламени
τсв.р. - расчетное время свободного развития
пожара, определяемое по формуле:
tсв.р. = tд.с. + tсб. + tсл. + tб.р.=10+1+5+3=19 мин,
где: tд.с. - время до сообщения о пожаре,
принимается равным 10 мин;
tсб. - время сбора и выезда подразделения
по тревоге, принимаемое равным 1 мин;
tсл. - время следования подразделения на автомобилях
к месту пожара по кратчайшему маршруту (мин), определяемое по формуле:
,
где: L
- расстояние от места дислокации подразделения до места пожара (км);
Vдв.
- средняя скорость движения автомобиля, принимаемая 30 км/ч
при его следовании по территории организации и 40 км/ч
- вне территории организации;
tб.р. - время боевого развертывания
подразделения до момента ввода средств на тушение пожара (мин),
определяемое по формуле:
мин,
где: n - количество этажей отсека.
2)Рассчитаем требуемое количество приборов для тушения пожара
1.
При выборе
способа и средств тушения пожаров следует исходить из возможности достижения
максимального огнетушащего эффекта при минимальных затратах. Выбор средств
тушения должен производиться с учетом класса пожара и требований пункта 7
настоящих Норм.
2.
Требуемое
количество приборов тушения водой (стволов) NТств определяют по формуле:
,
где: qств - производительность ствола РСК-50 по воде (л/с)
(л/с)
- требуемый расход огнетушащего вещества (воды), определяемый по формуле:
,
где:
- требуемая интенсивность подачи воды на тушение (л/(с
× м2))
1.
При расчете
требуемого количества приборов тушения для тушения
пожаров следует учитывать необходимость защиты (охлаждения) выше и ниже
расположенных этажей и помещений, наружных установок и других объектов, смежных
с горящим. Количество стволов на защиту определяется по формуле:
зств = Пз × Jзтр/qств=140·0,07/3,5=3ств,
где: Пз - параметр защиты, м, м2;
Jзтр - требуемая интенсивность подачи воды на охлаждение (л/(с
× м2), л/(с × м)) принимается равной:
Jзтр = 0,25 Jттр - для зданий;
3)Рассчитаем численность личного состава для тушения пожара
2.
Общую численность
личного состава для тушения пожаров определяют
по формуле:
Nличн.сост = ,
где: Z - количество видов выполняемых работ;
k - количество людей, занятых выполнением данного вида работы
1.
Требуемое
количество подразделений (отделений) основного назначения определяют по
формуле:
,
где: Nличн.сост - требуемая численность личного
состава для тушения пожара без учета привлечения других сил (рабочих, служащих,
организованного населения, воинских подразделений и других);
Л
- численность личного состава одного отделения, принимаемая по
тактико-техническим характеристикам аварийно-спасательной техники.
С учетом высылаемой техники согласно плана привлечения СиС тушение пожара
необходимо проводить по 4 номеру вызова.
К месту пожара дополнительно необходимо вызвать АМ и АСА и АГДЗС ПАСО.
Кроме этого необходимо организовать отправку на зарядку и зарядку АСВ и
создание их резерва, а также обеспечить нахождение в резерве требуемого
количества газодымозащитников.

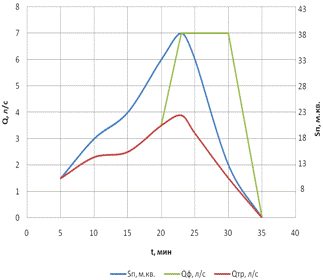

Совмещенный график площади пожара, требуемого и фактического расхода
огнетушащих средств (Вариант 1)
6.2
Вариант 2. Тушение пожара в компьютерном зале на 2-м этаже
1)Определяем площадь пожара и время свободного развития
пожара
1.
Расчетная
площадь тушения пожара Fп (м2) при свободном горении твердых
горючих и трудногорючих веществ и материалов определяется по формуле:
,
, принимаем 38,8м2
где: Fотс - площадь пожарного отсека (м2);
Vл - скорость распространения пламени
τсв.р. - расчетное время свободного развития
пожара, определяемое по формуле:
tсв.р. = tд.с. + tсб. + tсл. + tб.р.=10+1+5+4=20 мин,
где: tд.с. - время до сообщения о пожаре,
принимается равным 10 мин;
tсб. - время сбора и выезда подразделения
по тревоге, принимаемое равным 1 мин;
tсл. - время следования подразделения на
автомобилях к месту пожара по кратчайшему маршруту (мин), определяемое
по формуле:
,
где: L
- расстояние от места дислокации подразделения до места пожара (км);
Vдв.
- средняя скорость движения автомобиля, принимаемая 30 км/ч
при его следовании по территории организации и 40 км/ч
- вне территории организации;
tб.р. - время боевого развертывания
подразделения до момента ввода средств на тушение пожара (мин),
определяемое по формуле:
мин,
где: n - количество этажей отсека.
2)Рассчитаем требуемое количество приборов для тушения пожара
1.
При выборе
способа и средств тушения пожаров следует исходить из возможности достижения
максимального огнетушащего эффекта при минимальных затратах. Выбор средств
тушения должен производиться с учетом класса пожара и требований пункта 7
настоящих Норм.
2.
Требуемое
количество приборов тушения водой (стволов) NТств определяют по формуле:
,
где: qств - производительность ствола РСК-50 по воде (л/с)
(л/с)
- требуемый расход огнетушащего вещества (воды), определяемый по формуле:
,
где:
- требуемая интенсивность подачи воды на тушение (л/(с
× м2))
1.
При расчете
требуемого количества приборов тушения для тушения
пожаров следует учитывать необходимость защиты (охлаждения) выше и ниже
расположенных этажей и помещений, наружных установок и других объектов, смежных
с горящим. Количество стволов на защиту определяется по формуле:
зств = Пз × Jзтр/qств=440·0,025/3,5=4ств,
где: Пз - параметр защиты, м, м2;
Jзтр - требуемая интенсивность подачи воды на охлаждение (л/(с
× м2), л/(с × м)) принимается равной:
Jзтр = 0,25 Jттр - для зданий;
)Рассчитаем численность личного состава для тушения пожара
2.
Общую численность
личного состава для тушения пожаров определяют
по формуле:
Nличн.сост = ,
где: Z - количество видов выполняемых работ;
k - количество людей, занятых выполнением данного вида работы
1.
Требуемое
количество подразделений (отделений) основного назначения определяют по
формуле:
,
где: Nличн.сост - требуемая численность личного
состава для тушения пожара без учета привлечения других сил (рабочих, служащих,
организованного населения, воинских подразделений и других);
Л
- численность личного состава одного отделения, принимаемая по
тактико-техническим характеристикам аварийно-спасательной техники.
С учетом высылаемой техники согласно плана привлечения СиС тушение пожара
необходимо проводить по 4 номеру вызова.
К месту пожара дополнительно необходимо вызвать АМ и АСА и АГДЗС ПАСО.
Кроме этого необходимо организовать отправку на зарядку и зарядку АСВ и
создание их резерва, а также обеспечить нахождение в резерве требуемого
количества газодымозащитников.

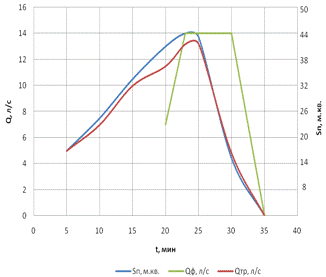

Совмещенный график площади пожара, требуемого и фактического
расхода огнетушащих средств (Вариант 2)
7.
Примерные боевые действия
7.1
Вариант 1. Тушение помещения книгохранилища на 1-м этаже
На пожаре создается 3 боевых участка:
БУ-1 Тушение пожара в помещении книгохранилища на 1-м этаже.
НБУ-
старший оперативный начальник ПАСЧ-1.
Задача:
ü 1-ое отделение ПАСЧ-1: от АЦ проложить маг. Линию к
центральному входу в библиотеку, звеном ГДЗС со стволом РСК-50 произвести
разведку и тушение пожара в помещении книгохранилища на 1-м этаже.
ü 2-ое отделение ПАСЧ-1: АЦ установить на ПГ № 2, проложить
магистральную линию для подпитки 1-го отделения к центральному входу в
библиотеку, звеном ГДЗС подать 1 ствол РСК-50 на тушение пожара в помещении
книгохранилища на 1-м этаже, по окончанию воды в цистерне 1-го отделения
подключить их рабочую линию к своему разветвлению.
ü 1-ое отделение ПАСЧ-4: установить АЦ в резерв, от АЦ 2-го
отделения ПАСЧ-1 проложить вторую магистральную линию, звеном ГДЗС подать ствол
РСК-50 на тушение пожара в помещении книгохранилища на 1-м этаже.
ü 2-ое отделение ПАСЧ-4: АЦ установить на ПГ-3, проложить
магистральную линию к центральному входу в библиотеку, от разветвления ПАСЧ-1,
звеном ГДЗС подать ствол РСК-50 на тушение пожара в помещении книгохранилища на
1-м этаже.
Силы: ПАСЧ-1-2 отделения на АЦ, ПАСЧ-4-2 отделения на АЦ.
Внимание: При развившемся пожаре подавать сразу лафетные
стволы на тушение пожара.
БУ-2 Защита смежных помещений, выше и нижележащих этажей.
НБУ - старший оперативный начальник ПАСЧ-2.
Задача:
ü отделение ПАСЧ-2: АЦ установить в резерв, от разветвления
2-го отделения ПАСЧ-4 звеном ГДЗС подать ствол РСК-50 на защиту смежных
помещений 1-го этажа.
ü отделение ПАСО на АЦ: АЦ установить в резерв, от
разветвления 2-го отделения ПАСЧ-4 звеном ГДЗС подать ствол РСК-50 на защиту
помещений вышележащего этажа.
ü 1-ое отделение ПАСЧ-5: АЦ установить в резерв, от
разветвления 2-го отделения ПАСЧ-4 звеном ГДЗС подать 1 ствол РСК-50 на защиту
помещений нижележащего этажа.
Силы: ПАСЧ-2-1 отделение на АЦ, ПАСЧ-5-1 отделение на АЦ, ПАСО- отделение на
АЦ.
БУ-3 Спасение и эвакуация людей из библиотеки.
НБУ-
старший оперативный начальник ПАСО.
Задача:
ü отделению ПАСО на АСА: установить АСА в резерв, звеном ГДЗС
произвести поиск и эвакуацию возможных пострадавших.
ü отделению ПАСО на АГДЗС организовать дымоудаление и освещение
места пожара, создать КПП и резервные звенья ГДЗС.
ü отделению ПАСО на АМ организовать медицинский пункт по
оказанию первой медицинской помощи и сортировке пострадавших.
ü отделению ПАСЧ-1 на АЛ-31: установить при необходимости АЛ в
оконные проемы библиотеки, произвести эвакуацию возможных пострадавших.
ü отделению ПАСЧ-2 на АЛ-30: установить при необходимости АЛ в
оконные проемы библиотеки, произвести эвакуацию возможных пострадавших.
ü 2-е отделение ПАСЧ-5: установить АЦ в резерв, звеном ГДЗС
произвести поиск и эвакуацию возможных пострадавших.
Силы: ПАСО: 1 отделение на АСА, 1 отделение на АМ, 1 отделение на АГДЗС,
ПАСЧ-1- отделение на АЛ-31, ПАСЧ-2- отделение на АЛ-30, ПАСЧ-5- 2-е отделение
на АЦ.
7.2
Вариант 2. Тушение пожара в компьютерном зале на 2-м этаже
БУ-1 Тушение пожара в компьютерном зале на 2-м этаже.
НБУ - старший оперативный начальник ПАСЧ - 1.
Задача:
ü 1-ое отделение ПАСЧ-1: АЦ к центральному входу в библиотеку,
звеном ГДЗС со стволом РСК-50 произвести разведку и тушение пожара в
компьютерном зале на 2-м этаже.
ü 2-ое отделение ПАСЧ-1: АЦ установить на ПГ № 2, проложить
магистральную линию к центральному входу в библиотеку, звеном ГДЗС подать 1
ствол РСК-50 на тушение пожара в компьютерном зале на 2-м этаже, по окончанию
воды в цистерне 1-го отделения подключить их рабочую линию к своему
разветвлению.
Силы: ПАСЧ-1-2 отделения на АЦ.
БУ-2 Защита смежных помещений, выше и ниже лежащих этажей.
НБУ - старший оперативный начальник ПАСЧ-4.
Задача:
ü 1-ое отделение ПАСЧ-4: установить АЦ в резерв, от АЦ 2-го
отделения ПАСЧ-1 проложить вторую магистральную линию, звеном ГДЗС подать ствол
РСК-50 на защиту смежных помещений 2-го этажа.
ü 2-ое отделение ПАСЧ-4: АЦ установить на ПГ-3, проложить
магистральную линию ко входу в здание, звеном ГДЗС подать ствол РСК-50 на
защиту смежных помещений 2-го этажа.
ü отделение ПАСЧ-2: АЦ установить в резерв, от разветвления
1-го отделения ПАСЧ-4 звеном ГДЗС подать ствол РСК-50 на защиту помещений
вышележащего этажа.
ü отделение ПАСО на АЦ: АЦ установить в резерв, от
разветвления 1-го отделения ПАСЧ-4 звеном ГДЗС подать ствол РСК-50 на защиту
помещений нижележащего этажа.
Силы: ПАСЧ-4-2 отделения на АЦ, ПАСЧ-2-1 отделение на АЦ, ПАСО- отделение на
АЦ.
БУ-3 Спасение и эвакуация людей из библиотеки.
НБУ - старший оперативный начальник ПАСО
Задача:
ü отделению ПАСО на АСА: установить АСА в резерв, звеном ГДЗС
произвести поиск и эвакуацию возможных пострадавших.
ü отделению ПАСО на АГДЗС организовать дымоудаление и
освещение места пожара, создать КПП и резервные звенья ГДЗС.
ü отделению ПАСО на АМ организовать медицинский пункт по
оказанию первой медицинской помощи и сортировке пострадавших.
ü отделению на АЛ-31 ПАСЧ-1: установить при необходимости АЛ в
оконные проемы библиотеки, произвести эвакуацию возможных пострадавших.
ü отделению на АЛ-30 ПАСЧ-2: установить при необходимости АЛ в
оконные проемы библиотеки, произвести эвакуацию возможных пострадавших.
ü 1-е отделение ПАСЧ-5: установить АЦ в резерв, звеном ГДЗС
произвести поиск и эвакуацию возможных пострадавших.
ü 2-е отделение ПАСЧ-5: установить АЦ в резерв, звеном ГДЗС
произвести поиск и эвакуацию возможных пострадавших.
Силы: ПАСО: 1 отделение на АСА, 1 отделение на АМ, 1 отделение на АГДЗС,
ПАСЧ-1- отделение на АЛ-31, ПАСЧ-2- отделение на АЛ-30, ПАСЧ-5-2 отделения на
АЦ.
Вывод: в данном курсовом проекте было
изучено и проанализировано пожарная опасность учреждения «Гомельская областная
объединенная универсальная библиотека им. В.И. Ленина» (управление культуры
Гомельского облисполкома). Внесены поправки и уточнения уже в существующий
оперативный план, находящегося в ПАСЧ-1 города Гомеля. А также произведён
расчет сил и средств, необходимых для ликвидации пожара на данном объекте, с
условием наихудшего варианта его развития.
8. Оперативный план тушения пожара
на учреждение «Гомельская областная
объединенная универсальная библиотека
им. В.И. Ленина»
управление культуры Гомельского облисполкома
Адрес: г. Гомель, ул. Победы, 2а.
Телефоны:
Директор: Дуброва В.П. - 70-46-90, (8-029) 658-15-50;
-й зам.директора: Максименко Ю.И. - (8-029) 368-32-37;
Зам. по библиотечной работе: Мареева Н.А. - 97-09-07, (8-029) 344-07-42;
Зам. по АХЧ: Николаев Д.А. - 57-38-33, (8-029) 159-27-96.
Режим работы: с 7.00 до 18.30, выходной - суббота.
Количество людей: днём с 08.30ч.-18.30ч: сотрудники до 80 человек, читателей до
200 человек; ночью - отсутствуют.
Маршрут следования: ул. Головацкого, ул. Советская, ул. Победы.
На пожар привлекаются силы и средства по вызову № 4.
Наименование
подразделения
|
Привлекаемые силы и
средства
|
Время прибытия к объекту
|
ПАСЧ-1 ПАСЧ-4 ПАСЧ-2 ПАСО
ПАСЧ-5
|
2-АЦ, 1-АЛ-31 2-АЦ 1-АЦ,
1-АЛ-30 1-АЦ, АМ, АГДЗС, АСА 2-АЦ
|
5мин. 8мин. 10мин. 10мин.
14мин.
|
