Штокманское месторождение

Федеральное Государственное бюджетное образовательное учреждение высшего профессионального образования:

«Петербургский государственный университет путей сообщения»

Кафедра: «Логистика и коммерческая работа»

Дисциплина: «Основы логистики»

Реферат

на тему:

«ШТОКМАНОВСКОЕ ГКМ»

Выполнил:

студент группы МНБ-208: Койфман И.Д.

Проверил: д-р.геогр.н. Шабарова Э.В.

Санкт-Петербург

Содержание

Введение

1.      Характеристики бассейна

2.      Структура месторождения. Характеристика продуктивной толщи.

3.      Углеводороды

4.      История развития

5.      Запасы

6.      Экономическое значение

7.      Штокмановский проект

9.      Реализация проспекта

Заключение

Список используемой литературы

Введение

Штокмановское газоконденсатное месторождение расположено на шельфе Баренцева моря в центральной части Восточно-Баренцевоморского прогиба, который протягивается в субмеридиональном направлении вдоль западных берегов островов Новая Земля, примерно в 600 км к северо-востоку от Мурманска. Глубина моря в этом районе колеблется от 320 до 340 м. Прогиб имеет сложное строение, обусловленное наличием трех глубоких впадин - Южно-Баренцевоморской, Северо-Баренцевоморской и Нансена, разделенных региональными поднятиями-седловинами. Южно-Баренцевоморская и Северо-Баренцевоморская впадины разделены крупной Штокмановско-Лунинской мегаседловиной, к которой приурочены три наиболее крупных месторождения Баренцевского шельфа - Штокмановское, Лудловское и Ледовое (рис. 1). По величине запасов Штокмановское месторождение относится к уникальным.

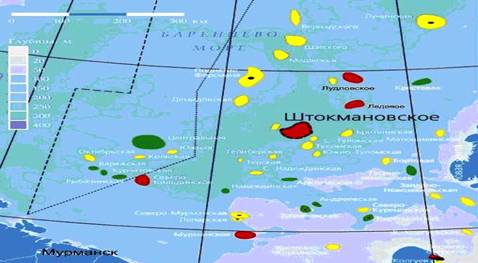

Рис. 1. Общая схема расположения нефтяных и газовых месторождений Баренцевоморской провинции.

1.      Характеристики бассейна

По разведанным запасам газа Штокмановское - самое крупное из известных в мире морских месторождений, его площадь составляет 1400 км².

Штокмановско-Лунинская седловина представляет собой сложнопостроенную структуру, размеры которой в поперечном сечении составляют 250-300 км. Вертикальная амплитуда вала относительно юрско-меловых отложений, выполняющих дно бассейна, составляет около 500-800 м. В строении мегаседловины выделяется ряд субширотных положительных и отрицательных морфоструктур - Штокмановско-Ледовое, Лудловское и Лунинское поднятия и Северо-Штокмановский и Южно-Лунинский прогибы (рис. 2).

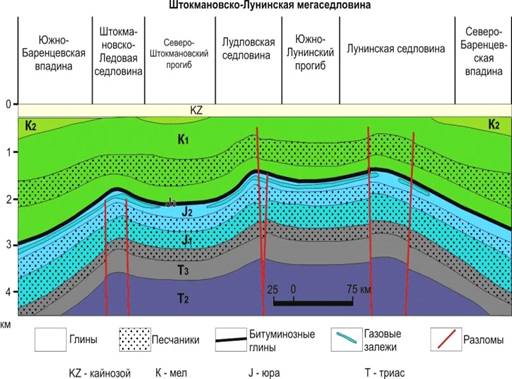

Рис. 2. Геологический разрез отложений Штокмановско-Лунинской мегаседловины

На основании данных сейсморазведки в пределах Штокмановско-Лунинской мегаседловны выделяется осадочный чехол мощностью не менее 15 км. Наиболее древними породами, установленными глубинными сейсмическими исследованиями, являются отложения рифейско-раннедевонского возраста, выполняющие узкие рифтогенные прогибы. На рифтогенном комплексе залегают девонско-пермские глубоководные эффузивно-кремнистые и черносланцевые породы. Вышележащие толщи перми и триаса представлены мощными (не менее 5 км) песчано-глинистыми отложениями, отражающими этап лавинного осадконакопления в регионе. Бурением вскрыт и описан разрез глубиной лишь 4 км. Он представлен песчано-глинистыми отложениями мезозоя (триас-юра-мел) и кайнозоя.

2.      Структура месторождения. Характеристика продуктивной толщи

Верхнетриасовые-среднеюрские породы представляют собой мощную (до 1200 м) толщу песчаников, которые являются хорошими коллекторами. Высокие коллекторские свойства пород и площадная выдержанность регионального резервуара создают благоприятные условия как для вертикальной, так и для латеральной миграции углеводородов.

В верхнеюрской части разреза отмечаются довольно протяженные региональные прослои черных битуминозных глинистых отложений, являющихся ловушками газа, который аккумулируется в среднеюрских песчаниках. Такой тип газовых залежей характерен для Штокмановского и Ледового месторождений.

Над верхнеюрскими экранирующими породами располагается вторая коллекторская толща, сложенная песчано-глинистыми породами нижнего и верхнего мела. Эту толщу экранируют верхнемеловые преимущественно глинистые породы, достигающие наибольших мощностей в Южно-Баренцевоморской впадине. Однако невыдерженные мощности экранирующих отложений, а также ограниченная область их распространения (они срезаются кайнозойскими морскими осадками) существенно снижают перспективы нефтегазоносности верхней коллекторской толщи. Тем не менее в меловой части разреза все же наблюдаются газопроявления на территории Лудловской, Ледовой и Лунинской площадей. Причиной этого, вероятно, является нарушение сплошности региональных верхнеюрских покрышек вследствие разрывной тектоники, что создает условия для миграции углеводородов из нижнего коллекторского комплекса в верхний.

В настоящее время на месторождении пробурено небольшое количество скважин, из которых лишь часть вскрыла отложения триаса, остальные же находятся в пределах юры. По результатам бурения в среднеюрских породах установлено четыре газоносных пласта - Ю0, Ю1, Ю2 и Ю3 (рис. 3).

штокмановский газоконденсаторный месторождение разработка

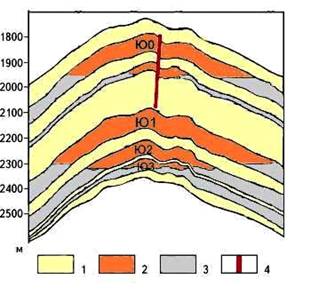

Рис. 3. Схематический разрез среднеюрских отложений Штокмановского месторождения. Условные знаки: 1 - флюидоупоры; 2 - газонасыщенные слои; 3 - водонасыщенные слои; 4 - разломы

Основные запасы сосредоточены в пластах Ю0 и Ю1. Выявленные залежи относятся к пластовым сводовым, пластовым и тектонически экранированным. Коллекторами для газоконденсатных залежей являются мелкозернистые песчаники, иногда с прослоями алевролитов, обладающими достаточно высокими фильтрационными свойствами, которые улучшаются вверх по разрезу. Основные продуктивные пласты Ю0 и Ю1 выдержаны по мощности, составляющей в среднем 73,6 и 78,3 м соответственно. Региональным флюидоупором для всего юрского продуктивного комплекса Южно-Баренцевоморской впадины служат глинистые образования позднеюрского возраста. Строение Штокмановского месторождения осложнено рядом незначительных разрывных нарушений.

Основными газоматеринскими толщами для Штокмановского месторождения считаются черносланцевые и битуминозно-глинистые породы девонско-каменноугольного, пермского и триасово-юрского комплексов.

4.      История развития

Штокмановская структура (вероятность существования месторождения) была выявлена в 1981 году в результате комплексных морских геофизических исследований, проведенных специалистами треста «Севморнефтегеофизика» с научно-исследовательского судна «Профессор Штокман», в связи с чем и получила свое название. Тогда же было начато изучение ее геологического строения. В 1985 году структура была подготовлена к оценке бурением. В 1988 году было начато строительство первой поисковой скважины проектной глубиной 4500 метров, которое было завершено 27 июля 1988 г. на глубине 3153 метров. В результате ее испытания были открыты две залежи свободного газа с газовым конденсатом, и на Государственный баланс запасов по состоянию на 1 января 1989 г. впервые поставлены более 2,4 трлн м3 свободного газа промышленных категорий. Месторождение расположено в центральной части шельфовой зоны российского сектора Баренцева моря.

5.      Запасы

По разведанным запасам природного газа Штокмановское месторождение на сегодняшний день является одним из крупнейших в мире. Геологические запасы месторождения составляют 3,9 трлн м3газа и около 56 млн т газового конденсата.

6.      Экономическое значение

Наличие больших запасов газа, благоприятный состав сырья, позволяющий минимизировать затраты на очистку и подготовку газа, а также возможность расширения производства позволяют обеспечить стабильные долгосрочные поставки.

Проект характеризуется возможностью диверсификации поставок - параллельное ведение поставок трубопроводного природного газа в Европу и сжиженного природного газа в Европу и Северную Америку с варьированием направлений в зависимости от рыночных условий.

Отсутствие транзитных стран на пути трубопроводного газа от Штокмановского месторождения по морскому газопроводу «Северный поток» в Западную Европу, сравнительно небольшие расстояния от сырьевой базы до рынков сбыта СПГ и низкие температуры в регионе, позволяющие снизить энергозатраты на сжижение газа, обеспечивают высокую конкурентоспособность проекта.

7.      Штокмановский проект

Разработка Штокмановского газоконденсатного месторождения создает основу для промышленного освоения углеводородного потенциала арктического шельфа, а также укрепляет позицию России в качестве ведущего игрока не только на европейском газовом, но и на глобальном энергетическом рынке.

Газ, добытый в рамках Штокмановского проекта, будет играть важную роль в поставках голубого топлива на европейский и международный рынки. Штокман определен в качестве ресурсной базы для поставок газа по трубопроводу «Северный поток» в страны Западной Европы, а также для производства российского СПГ, который впоследствии будет реализован на западноевропейском и североамериканском рынках.

Штокман обеспечит долгосрочные поставки энергетического сырья зарубежным партнерам Российской Федерации и станет важным фактором обеспечения энергетической безопасности на европейском континенте.

8.      Основные характеристики проекта

Разработка Штокмановского месторождения разделена на три фазы. Ввод в эксплуатацию объектов первой фазы позволит ежегодно добывать на месторождении 23,7 млрд куб. м газа, второй - 47,4 млрд куб. м. В ходе выполнения третьей фазы месторождение будет выведено на проектную мощность - 71,1 млрд куб. м газа в год. Объемы годовой добычи газа на месторождении будут соизмеримы с годовым потреблением газа в такой стране, как Германия.

По итогам реализации первых фаз при благоприятной конъюнктуре на целевых рынках и соответствующем спросе на газ предусмотрена возможность увеличения добычи на месторождении.

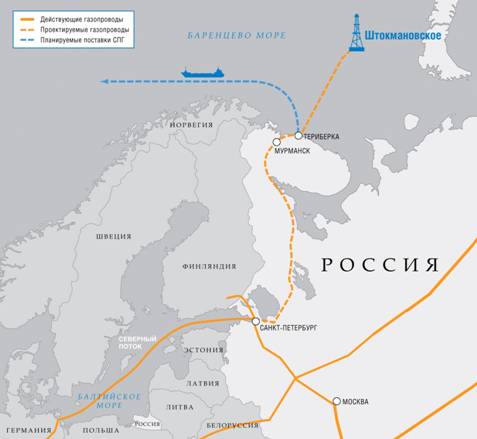

Добыча будет организована с помощью подводных добычных комплексов и специальных технологических платформ судового типа (FPSO/FPU) с возможностью быстрого отсоединения и увода с траектории движения айсбергов. Добытый газ будет доставляться по подводным магистральным трубопроводам на берег в район п.Териберка, где будут расположены завод по производству СПГ (мощностью 7,5 млн тонн в год), портовый транспортно-технологический комплекс и другие производственные объекты.

В апреле 2011 г. решением Совета директоров «Штокман Девелопмент АГ» в качестве технической концепции проекта был утвержден двухфазный поток. Концепция двухфазного потока предполагает доставку газа и газового конденсата с месторождения на берег с последующим разделением их на берегу. Двухфазный поток позволяет сократить морские операции, упростить состав оффшорного оборудования и избежать хранения и отгрузки газового конденсата в суровых условиях Арктики, что особенно важно для первого проекта в этом регионе.

9.      Реализация проспекта

Окончательное инвестиционное решение по первой фазе (о производстве трубопроводного газа и СПГ) будет принято до конца 2012 года.

Компания специального назначения «Штокман Девелопмент АГ» (ШДАГ) является оператором первой фазы Штокмановского проекта и будет собственником инфраструктуры первой фазы Штокмановского ГКМ на протяжении 25 лет с момента ввода месторождения в эксплуатацию. ШДАГ отвечает за проектирование, строительство и эксплуатацию объектов первой фазы освоения месторождения.

Заключение

Важность Штокмановского проекта определяется несколькими факторами. Проект создаст основу для дальнейшей разработки арктического шельфа. Штокман на длительный срок укрепит энергетическую безопасность на региональном, европейском и глобальном рынках, поставляя газ, необходимый для удовлетворения растущего спроса на энергоресурсы. Диверсификация экспортных продуктов (трубный газ и СПГ), а также маршрутов их вывода на глобальный рынок сбыта сделает поставки газа более гибкими и потому - надежными.

Кроме того, Штокмановский проект создаст базу для переноса в Россию современных технологий управления, проектирования и производства промышленной продукции для освоения морских месторождений углеводородов и, что немаловажно, обеспечит загрузку производственных мощностей российских промышленных предприятий в условиях глобального экономического кризиса.

Список используемой литературы

1)      <http://shtokman.ru/>

)        <http://www.gazprom.ru/about/production/projects/deposits/shp/>

)        Большакова М.А., Кирюхина Т.А. Газоконденсаты Штокмановского месторождения // Геология нефти и газа. 2007. №3.

)        Грамберг И.С., Супруненко О.И., Шипелькевич Ю.В. Штокмановско-Лунинская мегаседловина - высокоперспективнй тип структур Баренцево-Карской плиты // Геология нефти и газа. №1. 2001.

)        Маргулис Е.А. Факторы формирования уникального Штокмановско-Лудловского узла газонакопления в Баренцевом море // Нефтегазовая геология. Теория и практика. 2008. Т2. №3.

)        Шишлов Э.В., Мурзин Р.Р. Месторождения углеводородного сырья западной части российского шельфа Арктики: геология и закономерности размещения // Геология нефти и газа. №4. 2001.
