Составление паспорта буровзрывных работ

Составление паспорта буровзрывных работ

1. Цель работы: обосновать параметры буровзрывных работ: определить глубину бурения, продолжительность бурения, тип буровой установки, диаметр шпура, тип взрывчатого вещества, параметры электро-взрыной сети и другие параметы комплекса.

Исходные данные

Площадь поперечного сечения в проходке

10

Угол падения

40

Продолжительность цикла

18

Водоприток

6

Коэффициент крепости породы

1

Скорость проходки в месяц

100

Форма поперечного сечения

Прямоугольная

Количество путей

1 путь

Категория по газу

1

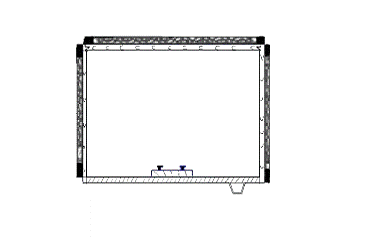

Чертеж сечения горной выработки

. Выбор типа ВВ

В горных выработках, опасных по пыли и газу, а также водопритоку применяют предохранительные ВВ III класса. Наиболее подходящий тип - Аммонит АП-5ЖВ. Краткая характеристика - мощная предохранительная ВР III класса ограниченного применения. Порошкообразная ВР, светло-желтого цвета с заметными крупными частицами соли, довольно высокие взрывные характеристики, содержит 70% селитры, 18% тротила и 12% пламегасителя. Применяется для зарядов в сухих и мокрых породных забоях, опасных по метану, но опасных по пыли.

Таблица 1. Характеристика ВВ

Показатели

АП5-ЖВ

Кислородный баланс, %

-0,02

Теплота взрыва, ккал/кг

3408

Плотность г/ см3

1-1,15

Работоспособность, см3

=>320

Бризантность, мм

=>15

Скорость детонации, км/с

3,6-4,6

Критический диаметр детонации, мм

<=24

Масса аммонита в патроне г

300

Диаметр патрона

36


Таблица 2. Характеристика СВ

Материал корпуса

Алюминий

Наружный диаметр

7,02

Полная длина

110-124 мм

Масса ВВ

1,32г

Длина электропроводов

1 м

Сопротивление

3,5 Ом

Ток воспламенения

0,5А

Расчетный постоянный ток

1,4-2,5А

Число серия замедления

6

Безопасный ток

0,18А

Время замедления

(0,5-0,75-1-1,5 2-4-6-8-10) с



Схема детонатора


3. Определение глубины бурения (длина шпура)

Формула для нахождения длины шпура:

,

где v - скорость проведения выработки; Тц - продолжительность проходческого цикла; з - коэффициент использования шпуров (КИШ); tp - число часов в сутки по проведению выработки; пр - число рабочих суток в месяце.

4. Определение количества шпуров

Нормальный удельный расход ВВ, кг/м3


Коэффициент, учитывающий степень опасности забоя выработки по взрыву газа ли пыли принимается равным: Ко=1,0 - если непредохранительные ВВ и предохранительные ВВ ниже III класса.

Коэффициент зажима породы, характеризующий сопротивление массива отрыву, при одной обнаженной поверхности забоя горизонтальной и наклонной выработок рекомендуется определять по соответствующей формуле


где lш - глубина шпуров, м; Sпр - площадь поперечного сечения выработки в проходке, м

Коэффициент относительной эффективности цилиндрических зарядов равен

1,12

где у; 0 - плотность ВВ в патронах (кг/м3) и теплота (энергия) взрыва ВВ (МДж/кг).

Удельный расход ВВ определяется по формуле:


Количество шпуров в забое зависит от физико-механических свойств пород, поперечного сечения выработки и параметров заряда шпуров.
Вычисляется по формуле:


Необходимо взять 33 шпура (+1 на водоотливную канавку)

5. Определение конструкции заряда ВВ в шпуре

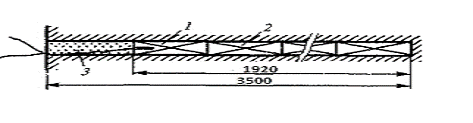

Схема расположения зарядов в шпуре


- патрон-боевик, 2 - патрон ВВ, 3 - забойка, L3 - длина заряда, L - длина шпура.

Коэффициент заряжания в данном случае равен 0,6.

Следовательно, длину заряда можно найти из формулы:



Определим количество патронов ВВ в заряде.

, ln=0,27 - длина патрона.

Глубина бурения для врубовых шпуров должна быть больше на 10-15%, а, следовательно, и величина заряда должна быть больше.

Lвр.ш=3,5*1,15=4,02 м,

Lзар=2,16*1,15=2.2 м.

Водоотлив

Отлив воды из выработки осуществляем при помощи водоотливной канавки. Для устройства водоотливной канавки в паспорте буровзрывных работ предусмотрен один дополнительный наклонный шпур на оси будущей канавки. Взрывается этот шпур одновременно с остальными. Канавка имеет трапециевидную форму, крепится деревом и расположена со стороны прохода для людей с уклоном в направлении центрального водосборника. Площадь канавки 1 м2.

Сверху канавку покрываем железобетонными плитами. Перекрытие канавки находится на уровне балластного слоя, чем обеспечивается нормальное хождение людей по выработке.

После уборки породы, канавку оформляют до проектных размеров с помощью отбойного молотка. Оформление и крепление канавки производится с отставанием от забоя 15 - 20 м.

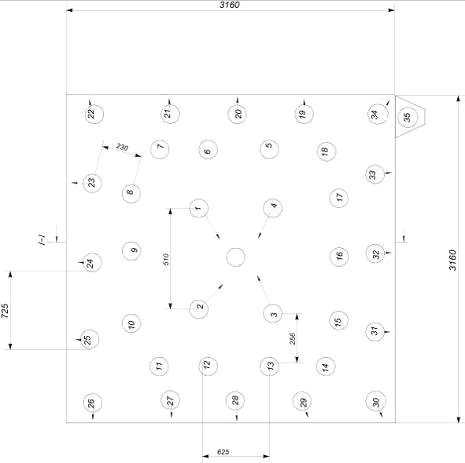

Схема расположении я шпуров




Д=0,45 (так как бурение шпуров производится установкой)


W - линия наименьшего сопротивления.

Найдем линию наименьшего сопротивления для врубовых и отбойных шпуров соответственно.


Расстояние между шпурами:

авр = 0,8·668 = 510 мм;

aотб = 0,7·894 = 625 мм;

aок = 0,8·894 = 715 мм.

Найдем количество врубовых и оконтуривающих шпуров.


Определяем расчетную массу ВВ на заходку.


Масса заряда отбойного шпура:


Масса врубового шпура:


Масса оконтуривающего шпура:


Фактическая масса заряда шпура составит:

Мвр=2,4*4=9,6 кг

Мокон=1,785*16=28,12 кг

Мотб=2,4*9=27,3 кг

Фактическая масса ВВ на заходку равна:

Мф= Мвр+ Мокон+ Мотбкан=65,2 кг

Расчет глиняной забойки

гл=р·R2·Lгл·ггл·Nшп

гл-длина глиняной забойки в шпуре

Выбор бурового оборудования

Бурение шпуров является одним из основных и наиболее трудоемких процессов при проведении выработок буровзрывным способом. Продолжительность и трудоемкость бурения шпуров составляют 20 - 35% общей продолжительности и трудоемкости проходческого цикла.

В условиях данного проектирования выберем бурильную установку с электроприводом БУР-2, которая получила большое распространение в бурении шпуров в горизонтальных выработках угольных шахт

Характеристика бурильной установки БУКС-1М

Величина хода раздвижной колонны, мм

1500

Диаметр шпура, мм

43

Скорость хода раздвижной колонны, м/с

0,025

Количество одновременно забуриваемых шпуров, шт.

4

Глубина шпуров, м

До 4,5

Величина хода автоподатчика, мм

4500

Расход сжатого воздуха, м3/мин

40 - 60

Расход масла, кг/час

2

Расход воды на промывку 100 м шпура, м3

1

Габаритные размеры, м


высота

10,26

Диаметр в транспортном положении

1,54

Масса, т

6,2


6. Расчет электрической сети

Электровзрывная цепь включает в себя магистральные, соединительные провода и электродетонаторы (ЭД). В качестве магистральных используются медные изолированные провода.

При взрывании породного забоя место укрытия должно быть удалено от забоя не менее, чем на 200 м, а от устья проводимой выработки не менее, чес на 100 м.

Для взрывания заряженных шпуров принимаю последовательную цепь взрывания (Rобщ<100 Ом).

Для рассмотренных условий в качестве источника тока для взрывания принимаем взрывную машинку ПИВ-100М, которая способна взрывать сеть, смонтированную из электродетонаторов ЭД-8-Э и магистральных проводов общим сопротивлением до 320 Ом.

При взрывании ЭД взрывными приборами в шахтах, опасных по газу и угольной пыли, соединение электродетонаторов должно быть только последовательным.

Напряжение

600-650В

Кол-во одноврменно взрываемых детонаторов

До 100 шт

Сопротивление эл. сети

До 320Ом

Шкала измерения

0-400ОМ

Ток короткого замыкания

До 50мА


Марка провода

Число жил

Сечение жилы, мм2

Сопротивление 1 км провода, Ом

Масса 1 км провода, кг

ЭВ

1

0,2

100

6,6


Площадь сечения магистральных проводов - 0,2мм2.

Сопротивление ЭД - 3,5Ом.

Схема последовательного соединения электровзрывной цепи


Сопротивление магистральных проводов

буровой шпур взрывчатый

Rсет последовательном соединении:

Ток взрывного прибора 600 В:

А

Условие безотказности выполняется, т.е. . Гарантийный ток при постоянном напряжении составляет 1 А.
